2010年中国矿业大学808机械原理考研真题

机械原理考试真题集锦后附答案一.判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。

（F ）2、对心的曲柄滑块机构，其行程速比系数K 一定等于一。

（T ）3、在平面机构中，一个高副引入二个约束。

（F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T ）5、在较链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（T ）8、任何机构的从动件系统的自由度都等于零。

（T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（F ）10、在较链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（F ）二、填空题。

（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。

2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。

3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）o4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）o5、三角螺纹比矩形螺纹摩擦（大）,故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）o三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。

A ）齿根圆；B）齿顶圆；C）分度圆；D）基圆。

2、静平衡的转子（①）是动平衡的。

动平衡的转子（②）是静平衡的。

①A）一定；B）不一定；C）一定不。

②A）一定；B）不一定：C）一定不。

3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）o A）相同的；B）不相同的。

4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。

中国矿业大学2010年硕士研究生入学考试试题科目代码：808 科目名称：机械原理1.填空题(本题共15小题，每小题2分，填错或不填不计分，共30分)(1)机构具有确定运动的条件是和。

(2)一平面六杆低副机构中，其总瞬心的数目为_，其中绝对瞬心的数目为_ 。

(3)一平面铰链四杆机构的尺寸为：连杆b=80mrn，机架d=50mm，连架杆a，c与机架a相邻，其中一连架杆c=60mm，当该机构为双曲柄机构时，另一连架杆a的变化范围为_ 。

(4)一曲柄摆动导杆机构，曲柄为主动件，导杆为直构件，曲柄与机架的长度之比为1：2，该机构的行程速比系数K= 。

(5)一偏置曲柄滑块机构，曲柄为主动件，曲柄。

之60mm连杆b=160mm,偏置距e=20mm，该机构的最小传动角γmin= 。

(6)凸轮机构中，既无刚性冲击又无柔性冲击的从动件运动规律有_ 、_ 。

(7)一个直动平底从动件盘形凸轮机构，平底与从动件移动导路方向夹角为600，凸轮为主动件，该机构的压力角α=_ 。

(8)渐开线齿廓所具有的三个啮合特征是。

(9)一对斜齿圆柱齿轮传动中，端面重合度εα=1.4，斜齿轮的法面模数mn=5mm，螺旋角β=30°，齿宽b=31.4mm，该对斜齿轮传动的总重合度εγ= 。

(10)一直齿圆锥齿轮的齿数z=60，分度圆锥角δ=60°，其当量齿数z v= 。

(11)齿轮系的主要功用有、、、。

(12)等效转动构件的等效转动惯量是由与机构的相等而求得，而等效力矩由是由与机构中所有外力相等而求得。

(13)有一转子在一个周期内的最大角速度ωmax=105rad/s，最小角速度ωmin=95 rad/s，其速度波动系数δ= 。

(14)用于周期性速度波动调节的飞轮转动惯量J F与等效转动构件的角速度ω21m 成，与最大盈亏功ΔWmax成。

(15)刚性转子动平衡的基本原理为。

2.试计算下面各图所示机构的自由度(共12分=4+4+4)3.试用矢量方程图解法求题3图所示的正弦机构在图示位置C点的速度外和加速度a C。

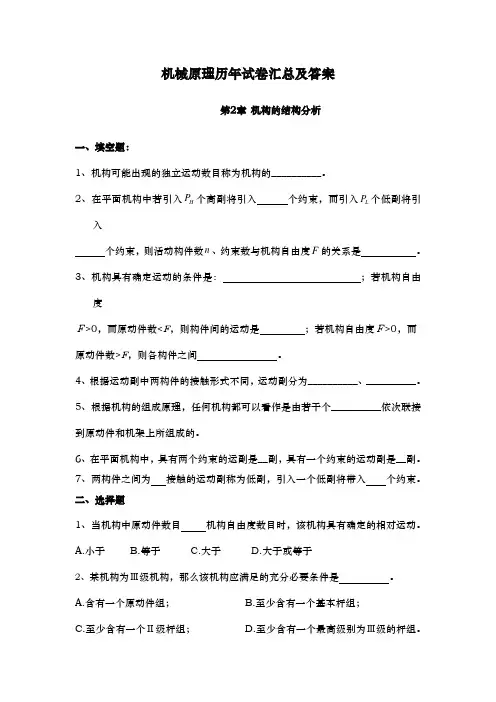

机械原理历年试卷汇总及答案第2章 机构的结构分析一、填空题：1、机构可能出现的独立运动数目称为机构的__________。

2、在平面机构中若引入H P 个高副将引入 个约束，而引入L P 个低副将引入个约束，则活动构件数n 、约束数与机构自由度F 的关系是 。

3、机构具有确定运动的条件是： ；若机构自由度Ｆ>0，而原动件数<F ，则构件间的运动是 ；若机构自由度Ｆ>0，而 原动件数>F ，则各构件之间 。

4、根据运动副中两构件的接触形式不同，运动副分为__________、__________。

5、根据机构的组成原理，任何机构都可以看作是由若干个__________依次联接到原动件和机架上所组成的。

6、在平面机构中，具有两个约束的运副是__副，具有一个约束的运动副是__副。

7、两构件之间为 接触的运动副称为低副，引入一个低副将带入 个约束。

二、选择题1、当机构中原动件数目 机构自由度数目时，该机构具有确定的相对运动。

A.小于 B.等于 C.大于 D.大于或等于2、某机构为Ⅲ级机构，那么该机构应满足的充分必要条件是 。

A.含有一个原动件组；B.至少含有一个基本杆组；C.至少含有一个Ⅱ级杆组；D.至少含有一个最高级别为Ⅲ级的杆组。

3、每两个构件之间的这种可动联接，称为__________。

A.运动副；B.移动副；C. 转动副；D.高副。

4、基本杆组是自由度等于的运动链。

A.0；B.1；C.原动件数。

5、在图示4个分图中，图是Ⅲ级杆组，其余都是个Ⅱ级杆组的组合。

6、图示机构中有_______虚约束。

A 1个B 2个C 3个D 没有7、图示机构要有确定的运动，需要有_______原动件。

A 1个B 2个C 3个D 没有三、简答题：1、机构组成原理是什么？2、何谓运动副？按接触形式分有哪几种？其自由度、约束数如何？3、机构中的虚约束一般出现在哪些场合？既然虚约束对于机构的运动实际上不起约束作用，那么在实际机械中为什么又常常存在虚约束？ 四、分析、计算题1、计算下图所示机构的自由度，若有复合铰链、局部自由度、虚约束，请指出。

中国矿业大学2011年硕士研究生入学考试初试试题科目代码：808科目名称：机械原理满分：150分注意：①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回!1.填空题(本题共15小题，每小题2分，填错或不填不计分，共30分)(1)机构中两构件直接接触且仍具有称为运动副。

(2)平面机构高副低代的原则是和。

(3)相对瞬心与绝对瞬心的相同点是，不同点是。

(4)在双曲柄机构中，已知三个活动构件的长度分别为a = 80 mm，b = 150 mm，c = 120 mm，则机架d的杆长范围为。

(5)一曲柄摆动导杆机构，曲柄为主动件，当导杆的角速度达到最小时，该机构的传动角大小为。

(6)在凸轮机构的各种常用从动件运动规律中，运动规律具有刚性冲击；运动规律具有柔性冲击。

(7)一个直动平底从动件盘形凸轮机构，平底的最小长度应为。

(8)一个对心曲柄滑块机构的曲柄为主动件，曲柄的杆长 a =30 mm，连杆的杆长b =100 mm，则滑块的行程S为。

(9)一对渐开线直齿圆柱齿轮的重合度ε= 1.7，则单齿对一I:作区为pb，双齿对土作区为pb(pb为基圆齿距mm)。

(10)用标准齿条型刀具范成法加工齿数为14的直齿圆柱齿轮时，不发生根切的最小变位系数为。

(11)圆锥齿轮的理论齿廓曲线为，通过引入其将空间齿形问题转化为平面齿形问题。

(12)在研究机械系统动力学问题时，常采用等效力(力矩)来代替作用在系统中的所有外力，它是按相等而求得。

(13)当周期性速度波动的机器主轴速度增加一倍时，则速度波动系数δ。

(14)欲将一匀速旋转的运动转变成单向间歇的旋转运动，可采用的机构有、等。

(15)圆盘类零件静平衡至少需要个平衡面，刚性长转子动平衡至少需要个平衡面。

2.试计算下面各图所示机构的自由度。

(共12分=4+4+4)3.试用矢量方程图解法求题3图所示的曲柄导杆机构在图示位置时导杆3的角速度ω3和滑块2上D点的速度V D2。

试题1一、选择题（每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm，100mm，当以30mm的杆为机架时,则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击.A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡"描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0。

2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副 .2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径 .4、斜齿轮传动与直齿轮传动比较的主要优点:啮合性能好,重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系 ,若其自由度为1,则称其为行星轮系。

6、装有行星轮的构件称为行星架（转臂或系杆） .7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。

三、简答题（15分)1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件;从运动角度讲是不可再分的单位体。

2、何谓四杆机构的“死点"？答：当机构运转时，若出现连杆与从动件共线时,此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
