(完整版)电机及拖动基础试题及答案

电机与拖动试卷一、（10分）判断（正确的划√，错误的划×）：1、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。

( )2、把三相异步电动机中的电流相序任意调换其中的两相，都能使电动机反转。

（ ）3、直流电机工作在电动状态，电磁转矩的方向总是和电机的旋转方向一致。

（ ）4、直流电动机铭牌上标注的额定功率是指电动机输出的机械功率。

（ ）5、直流发电机在电枢绕组元件中产生的交流电动势，只是由于加装了换向器和电刷装置才能输出直流电动势。

（ ）二、（15分）单项选择题：1、若并励直流发电机转速升高10%，则发电机的空载电压将升高为（ ）。

（1）10% （2）﹥10% （3）﹤10% （4）不变2、一台三相变压器，S N =20kVA ，U 1N /U 2N =1000/400V ，Y ，d 接法，当此变压器额定运行时，二次侧的额定电流值为（ ）。

（1）50A （2）28.87A （3）16.67A3、若将三相对称绕组的三个首端A 、B 、C 连接，三个末端X 、Y 、Z 也连接，然后对首末端之间施加正弦交流电压，此时所产生的基波磁势幅值为（ ）。

（1）11119.0I p k N F W = （2）11119.023I pk N F W ⨯= （3）零 4、异步电动机等效电路中虚拟电阻21r ss '-上消耗的功率为： （1）电磁功率 （2）总机械功率 （3）输入功率5、一台变压器原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，当额定电压不变时，铁心中的磁通将（ ）。

（1）增加 （2）不变 （3）减少 （4）为零三、（20分）某并励直流电动机，kW P N 17=，V U N 220=，m in /3000r n N =，A I N 9.88=，电枢回路总电阻Ω=0896.0a R ，励磁回路总电阻Ω=5.181f R ，略 去电枢反应影响，试求：（1）额定输出转矩N T 2；（2）额定时的电磁转矩em T ；（3）额定效率N η。

电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。

5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

电机拖动基础试题及答案一、单项选择题（每题2分，共10分）1. 电机拖动中，转子的转速与旋转磁场的转速之差称为：A. 同步转速B. 转差率C. 滑差D. 转速比答案：C2. 在直流电机中，电枢反应主要影响的是：A. 磁场强度B. 电流大小C. 电压大小D. 功率因数答案：A3. 异步电机的转子绕组是：A. 绕线式B. 鼠笼式C. 波绕式D. 星形式答案：B4. 电机拖动系统的基本组成不包括以下哪一项：A. 电动机B. 传动装置C. 负载D. 电源答案：D5. 以下哪种电机具有较高的起动转矩：A. 直流电机B. 同步电机C. 异步电机D. 伺服电机答案：A二、填空题（每题2分，共10分）1. 电机拖动系统中的_________是将电能转换为机械能的设备。

答案：电动机2. 电机拖动的_________是影响系统性能的关键因素之一。

答案：控制策略3. 在电机拖动中，_________是指电机在负载下的实际转速。

答案：负载转速4. 电机拖动系统中的_________是连接电动机和负载的部件。

答案：传动装置5. 电机拖动的_________是指电机在空载时的转速。

答案：空载转速三、简答题（每题5分，共20分）1. 简述电机拖动系统的工作原理。

答案：电机拖动系统通过电动机将电能转换为机械能，通过传动装置传递给负载，实现负载的旋转运动。

2. 异步电机和同步电机的主要区别是什么？答案：异步电机的转子转速低于旋转磁场的转速，而同步电机的转子转速与旋转磁场的转速相同。

3. 电机拖动系统在启动时为什么要限制起动电流？答案：限制起动电流可以防止过大的电流对电机和电网造成损害，同时保证电机的平稳启动。

4. 电机拖动系统在运行过程中如何实现调速？答案：电机拖动系统可以通过改变电机的供电电压、频率或改变转子电阻等方式实现调速。

四、计算题（每题10分，共20分）1. 已知一台三相异步电机的额定功率为10kW，额定转速为1500r/min，额定电压为380V，额定电流为20A，请计算该电机的额定功率因数。

《电机与拖动基础》试题库及答案第一部分 直流电机一、填空题：1、直流电动机的工作原理是把 能转化为 能。

直流发电机的工作原理是把 能转化为 能。

（直流电；机械；机械；直流电）2、直流发电机的工作原理用 定则判断感应电动势的方向。

直流电动机的工作原理用 定则判断电磁力的方向，其电磁力的表达式为 。

（右手；左手；f BlI =）3、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a 〈U ；E a 〉U ）5、直流发电机的绕组常用的有_______和_______两种形式。

（叠绕组；波绕组）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）7、电动势常数e C 与转矩常数T C 之间的关系为______。

（T C =9.55e C ）8、直流电动机电动势表达式为=a E ，电磁转矩的表达式为em T = ，直流他励电动机的机械特性表达式为=n 。

（a e E C n =Φ；em T a T C I =Φ；2a em e e T U R n T C C C =-ΦΦ） 9、他励直流电动机的机械特性是指在 电动机处于稳态运行的条件， 和 的关系。

（转速；电磁转矩）10、直流发电机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩；直流电动机中的电磁转矩方向与转子的旋转方向 ，因此电磁转矩为 转矩。

（相反；阻力；相同；动力）11、并励直流电动机，当电源反接时，其中a I 的方向_________，转速方向_________。

（反向；不变）二、选择题1、电机的电流小于额定电流，称为（ ）运行。

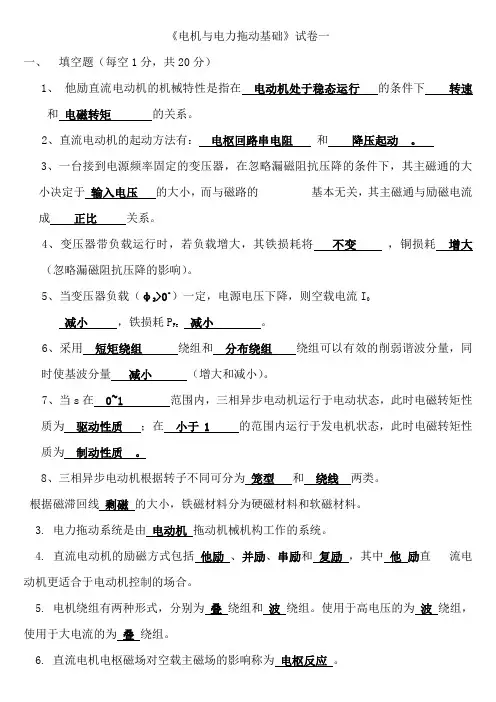

《电机与电力拖动基础》试卷一一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。

2、直流电动机的起动方法有：电枢回路串电阻和降压起动。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。

4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。

6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。

7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。

8、三相异步电动机根据转子不同可分为笼型和绕线两类。

根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。

3. 电力拖动系统是由电动机拖动机械机构工作的系统。

4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。

5. 电机绕组有两种形式，分别为叠绕组和波绕组。

使用于高电压的为波绕组，使用于大电流的为叠绕组。

6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。

7. 直流电机在主磁极之间常安装换向极改善换向。

换向极的位置恰好也是几何中性线的位置。

8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。

9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。

（硬、软）10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。

情况。

11.一台三相变压器的变比为相电压之比。

12.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，折合到二次侧后大小为1Ω。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

第二部分直流电动机的电力拖动一、填空题：1、他励直流电动机的固有机械特性是指在________ 件下，________ 和_______ 的关系。

（U=UN ©二①N,电枢回路不串电阻；n；Tem2、直流电动机的起动方法有_ _ ______________ 。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的______ ■咅。

（2）4、当电动机的转速超过______ 时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采________ 速方法，而拖动恒功率负载时应采用_______ 速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（）（F）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（）（T）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（）（T）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（）（F）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（）（T）三、选择题1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

第二部分??直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（??）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（??） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（??） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（??） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（??） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。

电机与拖动练习题(12答案)《电机及拖动基础》练习题答案一、填空：1、把______能变换为_______能的电机称为电动机。

答案：电能；机械能；2.直流电机定子的主要功能是：产生磁场；3、变压器具有变换_________________的功能。

答案：电流、电压、阻抗；4.三相笼型感应电动机降压起动常用的方法是。

答案：定子串电阻或电抗器降压启动；y/△降压起动；自耦变压器降压起动；5、变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答：同步速度；6、从工作原理看，中、小型电力变压器的主要组成部分是和答：绕组和铁芯7、直流发电机是把______能变换为_______能输出。

答案：机械能；电能8.电气传动系统稳定运行的条件为：。

回答：在十字路口dtemdt2?dndn9.一台变压器型号为ｓl７―200/10，其中200代表，10代表。

答案：sn=200kva；vn=10kv10.三相感应电动机的旋转磁场方向由。

答案：流入定子电流的相序11、y-δ起动适用于定子绕组正常接法为的三相鼠笼式异步电动机。

答案：三角形12.当变压器将低压变为高压时，其电流。

答案：减少13、三相鼠笼式异步电动机主要由和组成。

答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生磁场。

答案：旋转15.三相异步电动机的额定电压是指施加在绕组上的电压。

答：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将答案：减少117.三相异步电动机电磁制动状态：；和三种。

答：反馈制动和反向制动；能耗制动18、三相异步电动机的电磁转矩tem与电源电压u1的关系是。

答案：tem∝v1219.直流发电机的电磁转矩和电枢旋转方向，以及直流电机的电磁转矩和电枢旋转方向。

答：恰恰相反，是一样的20.当时直流电机的运行状态为电动机状态，当时直流电机的运行状态为发电机状态。

第二部份 直流电动机的电力拖动一、填空题： 一、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem二、直流电动机的起动方式有____ ___。

（降压起动、电枢回路串电阻起动）3、若是不串联制动电阻，反接制动刹时的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）五、拖动恒转转负载进行调速时，应采_______调速方式，而拖动恒功率负载时应采用_______调速方式。

（降压或电枢回路串电阻；弱磁）一、直流电动机的人为特性都比固有特性软。

（ ）（F ）二、直流电动机串多级电阻起动。

在起动进程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）五、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 一、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

二、他励直流电动机的人为特性与固有特性相较，其理想空载转速和斜率均发生了转变，那么这条人为特性必然是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方式起动，其目的是：（2）（1）为了使起动进程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

电机与拖动试题及答案一、单项选择题（每题2分，共20分）1. 异步电动机的转子旋转速度与旋转磁场的同步转速之间的关系是（）。

A. 转子旋转速度等于同步转速B. 转子旋转速度小于同步转速C. 转子旋转速度大于同步转速D. 转子旋转速度与同步转速无关答案：B2. 直流电动机的电枢反应对电机性能的影响是（）。

A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A3. 同步电动机的启动方式中，哪种方式不需要额外的启动设备（）。

A. 异步启动B. 变频启动C. 直接启动D. 转子串电阻启动答案：C4. 变压器的空载损耗主要是指（）。

A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：B5. 变压器的短路试验主要用于测量（）。

A. 空载损耗B. 短路损耗C. 空载电流D. 短路阻抗答案：D6. 直流电动机的电枢反应对电机性能的影响是（）。

A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A7. 异步电动机的转子旋转速度与旋转磁场的同步转速之间的关系是（）。

A. 转子旋转速度等于同步转速B. 转子旋转速度小于同步转速C. 转子旋转速度大于同步转速D. 转子旋转速度与同步转速无关答案：B8. 直流电动机的电枢反应对电机性能的影响是（）。

A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A9. 同步电动机的启动方式中，哪种方式不需要额外的启动设备（）。

A. 异步启动B. 变频启动C. 直接启动D. 转子串电阻启动答案：C10. 变压器的空载损耗主要是指（）。

A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：B二、多项选择题（每题3分，共15分）1. 异步电动机的启动方式包括（）。

电机与拖动基础试题及答案(简答题)简答题1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙，对变压器有何影响？答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心，可以大大减少铁损耗。

若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。

2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。

答：变压器负载时各种磁通及其产生的感应电动势的关系如下图：3．为什么变压器的空载损耗可以近似看成铁损耗？为什么短路损耗可以近似看成铜损耗？答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。

变压器空载和短路时，输出功率都为零。

输入功率全部变为变压器的损耗。

即铜损耗与铁损耗之和。

空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。

而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。

短路试验时，输入功率为短路损耗。

此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。

因此短路损耗可近似看成铜损耗。

4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答：Rm：变压器的励磁电阻，它是反应变压器铁耗大小的等效电阻，不能用伏安法测量。

Xm：变压器的励磁电抗，反应了主磁通对电路的电磁效应。

Rm、Xm都随磁路饱和程度增加而下降。

Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。

为此变压器铁心材料都用导磁性能好（磁阻小）、铁损小、0.35mm厚冷轧硅钢片叠成。

第1章 思考题与习题1. 直流电机由哪些主要部件构成?答：（一）定子 （二）转子 2.答：3.答：电枢反应结果：一可能使气隙磁场畸变，一极尖磁场增强另一极尖磁场削弱。

二是去磁作用。

4.解： ①额定输出转矩 Nm n P T N N N 1.5430001795509550=⨯== ②额定负载时电磁转矩： 励磁电流 A R U I f N f 21.15.181220===电枢电流 A I I I f N a 7.8721.19.88=-=-=07.03000114.07.87220=⨯-=-=ΦN a a N N e n R I U CNm I C I C T a N e a N T em N 63.587.8707.055.955.9=⨯⨯=Φ=Φ=③额定负载时效率 869.09.88220170001=⨯===N N N N I U P P P η答案:定子转子答案:机械电;电机械(1)主(2)电枢(3)电枢磁场(4)主磁场(1)使气隙磁场畸变(2)去磁作用二、判断题答案:对答案:错二、选择题C答：第2章 思考题与习题1. 什么是电力拖动系统？以电动机带动生产机械运转的拖动方式称为电力拖动，凡是由电动机作原动机，拖动生产机械运转，能完成生产任务的系统，都称为电力拖动系统。

2.（1） dtdnGD T T L 3752=-（2）确定转矩正、负号的规则如下：1）电磁转矩T 与转速n 的正方向相同时为正，相反时为负； 2）负载转矩T L 与转速n 的正方向相反时为正，相同时为负；3）惯性转矩dtdnGD ⋅3752的大小及正、负号由T 和T L 的代数和决定。

（3）当T =L T 时，转速变化率dn/dt =0，则电力拖动系统处于稳定运行状态，电动机静止或作匀转速运动。

当T ＞L T 时，则转速变化率dn/dt ＞0，电力拖动系统加速运行。

当T ＜L T 时，则转速变化率dn/d ＜0，电力拖动系统减速运行。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

电机与拖动考试试题及答案一、单项选择题1. 电机的额定功率是指电机在额定电压、额定频率和额定负载下的输出功率。

这个说法（）。

A. 正确B. 错误2. 三相异步电动机的同步转速是由（）决定的。

A. 电源频率B. 磁极对数C. 电机转子的转速D. 电机定子的转速3. 在直流电动机中，换向器的作用是（）。

A. 改变电流方向B. 增加电流大小C. 减少电流损耗D. 调节电机转速4. 电机的效率是指（）。

A. 电机输出功率与输入功率之比B. 电机输入功率与输出功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与电机额定功率之比5. 电机的启动电流通常（）额定电流。

A. 大于B. 等于C. 小于D. 无法确定二、填空题6. 电机的额定电压是指电机在正常运行时所允许的______电压。

7. 电机的额定频率是指电机在正常运行时所允许的______频率。

8. 电机的额定负载是指电机在正常运行时所允许的______负载。

9. 电机的启动转矩是指电机在______时的转矩。

10. 电机的额定转速是指电机在______时的转速。

三、简答题11. 简述三相异步电动机的工作原理。

12. 何为电机的额定点？请列出电机的几个主要额定参数。

13. 说明直流电动机与交流电动机在结构和工作原理上的主要区别。

14. 电机在启动时为什么会产生较大的启动电流？这对电机有什么影响？15. 电机的效率是如何计算的？提高电机效率有哪些方法？四、计算题16. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定频率为50Hz，磁极对数为2，求其同步转速。

17. 如果上述电机的效率为90%，输入功率为12kW，请计算其输出功率和实际效率。

18. 一台直流电动机的额定电流为100A，额定电压为220V，求其额定功率。

19. 已知一台电机的效率为85%，输入功率为15kW，求其输出功率。

20. 一台电机的额定转速为1500rpm，实际转速为1450rpm，求其滑差率。
