下载文档原格式
附录A混凝土拌合物中水溶性氯离子含量快速测试方法A.0.1本方法适用于现场或试验室的混凝土拌合物中水溶性氯离子含量的快速测定。
A.0.2试验用仪器设备应符合下列规定：1氯离子选择电极：测量范围应为（5×10-5～5×10-1）mol/L；响应时间不大于2min；温度范围为（5～45）℃；2参比电极：应为双盐桥饱和甘汞电极；3电位测量仪器：分辨值应为1mV的酸度计、恒电位仪、伏特计或电位差计，输入阻抗不得小于7MΩ；4系统测试的最大允许误差应为±10％。
A.0.3试验用试剂应符合下列规定：1活化液：应使用浓度为5.0×10-4mol/L的NaCl溶液；2标准液：浓度分别为5.0×10-1mol/L、5.0×10-2mol/L、 5.0×10-3mol/L、5.0×10-4mol/L 的NaCl标准溶液。
A.0.4试验前应按下列步骤建立电位-氯离子浓度关系曲线：1氯离子选择电极应放入活化液中活化1h；2将氯离子选择电极和参比电极分别插入浓度为5.0×10-1mol/L、5.0×10-2mol/L、5.0×10-3mol/L、5.0×10-4mol/L的NaCl标准液中，经2min后，采用电位测量仪分别测得两电极之间的电位值（图A.0.4）。
将分别测得的4种浓度NaCl标准液的电位值标在E-lgC坐标上，建立E-lgC工作关系曲线；3在测试每个NaCl标准液电位值前，均应采用蒸馏水对氯离子选择电极和参比电极进行充分清洗，并用滤纸擦干；图A.0.4电位值测量示意图1-电位测量仪；2-氯离子选择电极；3-参比电极；4-标准液或滤液A.0.5试验应按下列步骤进行：1试验前应先将氯离子选择电极浸入活化液中活化1h；2采用筛孔直径为5.00mm的筛子对混凝土拌合物进行筛分，获得不少于600g的砂浆，放入烧杯中，插入氯离子选择电极和甘汞电极，经2min后测定其电位，平行测定两次；每次测量前应采用蒸馏水对氯离子选择电极和参比电极进行充分清洗，用滤纸擦干；3根据测定的电位值，分别从E-lgC工作关系曲线上推算两份砂浆中的氯离子浓度，并应将两次氯离子浓度的平均值作为砂浆的氯离子浓度的测定结果。

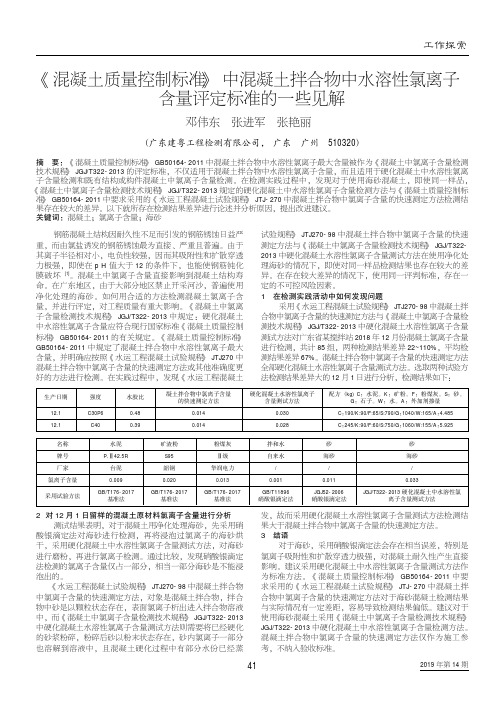

《混凝土质量控制标准》中混凝土拌合物中水溶性氯离子含量评定标准的一些见解邓伟东张进军张艳丽（广东建粤工程检测有限公司，广东广州510320）摘要：《混凝土质量控制标准》GB50164-2011中混凝土拌合物中水溶性氯离子最大含量被作为《混凝土中氯离子含量检测技术规程》JGJ/T322-2013的评定标准,不仅适用于混凝土拌合物中水溶性氯离子含量,而且适用于硬化混凝土中水溶性氯离子含量检测和既有结构或构件混凝土中氯离子含量检测。
在检测实践过程中,发现对于使用海砂混凝土,即使同一样品,《混凝土中氯离子含量检测技术规程》JGJ/T322-2013规定的硬化混凝土中水溶性氯离子含量检测方法与《混凝土质量控制标准》GB50164-2011中要求采用的《水运工程混凝土试验规程》JTJ-270中混凝土拌合物中氯离子含量的快速测定方法检测结果存在较大的差异。
以下就所存在检测结果差异进行论述并分析原因,提出改进建议。
关键词：混凝土;氯离子含量;海砂钢筋混凝土结构因耐久性不足而引发的钢筋锈蚀日益严重,而由氯盐诱发的钢筋锈蚀最为直接、严重且普遍。
由于其离子半径相对小,电负性较强,因而其吸附性和扩散穿透力极强,即使在p H值大于12的条件下,也能使钢筋钝化膜破坏[1]。
混凝土中氯离子含量直接影响到混凝土结构寿命。
在广东地区,由于大部分地区禁止开采河沙,普遍使用净化处理的海砂。
如何用合适的方法检测混凝土氯离子含量,并进行评定,对工程质量有重大影响。
《混凝土中氯离子含量检测技术规程》JGJ/T322-2013中规定:硬化混凝土中水溶性氯离子含量应符合现行国家标准《混凝土质量控制标准》GB50164-2011的有关规定。
《混凝土质量控制标准》GB50164-2011中规定了混凝土拌合物中水溶性氯离子最大含量,并明确应按照《水运工程混凝土试验规程》JTJ270中混凝土拌合物中氯离子含量的快速测定方法或其他准确度更好的方法进行检测。
配合比水泥m
c 掺合料1 m f1掺合料2 m f2胶凝材料m b 水m w 每立方米混凝土用
量(kg)33000330188滤液的氯离子浓度(mol/L)，C Cl - ，保留至10-5mol/L，从E-lgC关系曲线上推算，两份试样的平均值
每立方米混凝土拌合物中水溶性氯离子质量(kg),m Cl -
，精确至0.01kg
混凝土拌合物中水溶性氯子含量占水泥质量的百分比(%)，ωCl -，精确至0.001%混凝土拌合物中水溶性氯离子含量快速检测
试验方法：JGJ/T 322-2013 混凝土中氯离子含量检测技术规程 附录A
混凝土取样数量不少于3L，混凝土加水2h内完成
5.00mm筛获得不少于1000g砂浆，分为2份500g试样，每份中加500g蒸馏水，混凝土加水3h内完试样为两份滤液，每份滤液不少于100mL（另取一份滤液不少于100mL，密封保存一周，以备仲
砂m s
石m g 外加剂m a 67612060
0.00352
0.17
0.052上推算，两份试样的平均值确至0.01kg 速检测
3h内完成
以备仲裁）。

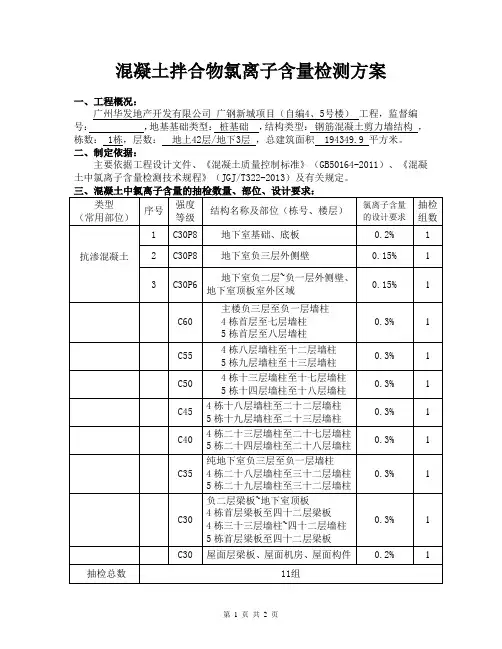

混凝土拌合物氯离子含量检测方案
一、工程概况：
广州华发地产开发有限公司广钢新城项目（自编4、5号楼）工程，监督编号：，地基基础类型：桩基础，结构类型：钢筋混凝土剪力墙结构，栋数： 1栋，层数：地上42层/地下3层，总建筑面积 194349.9 平方米。
二、制定依据：
主要依据工程设计文件、《混凝土质量控制标准》（GB50164-2011）、《混凝土中氯离子含量检测技术规程》（JGJ/T322-2013）及有关规定。
四、注意事项：
1、同一预拌混凝土单位、同一配合比的混凝土中氯离子含量应至少检验一次。
2、建设单位提前2天预约检测单位到现场进行混凝土拌合物的氯离子含量检测，
检测前应提供相应的混凝土生产信息登记回执。
3、抽检部位应由建设、监理、设计、施工、预拌混凝土单位等共同确定，应
随机抽取并使所选样品具有代表性。
4、建设单位应在检测前1天知会项目监督员。
五、预拌混凝土单位：
1、广东信强混凝土有限公司
六、检测单位名称及资质情况：
广州建设工程质量安全检测中心有限公司（计量认证证书编号20121900037R）
七、该《检测方案》应报工程质量监督机构备案，备案通过后，方可实施检测。
如
检测方法、数量及预拌混凝土单位、检测单位等变动，则须各方共同确认后重新备案通过后，方可实施检测。
八、其它需要说明的事项：
建设单位项目意见：监理单位意见：
项目负责人签名：总监（代表）签名：
时间：（盖章）时间：（盖章）
设计单位意见：施工单位意见：
项目负责人签名：项目经理签名：
时间：（盖章）时间：（盖章）
预拌混凝土单位意见：
负责人签名：
时间：（盖章）。

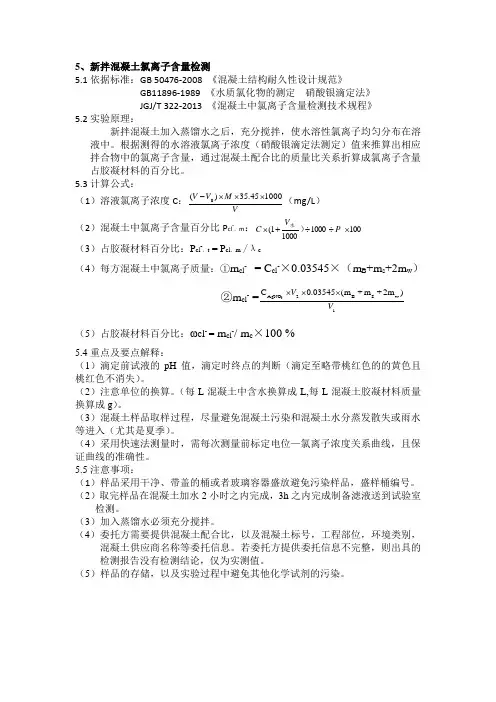

5.1依据标准：GB 50476-2008 《混凝土结构耐久性设计规范》GB11896-1989 《水质氯化物的测定 硝酸银滴定法》 JGJ/T 322-2013 《混凝土中氯离子含量检测技术规程》 5.2实验原理：新拌混凝土加入蒸馏水之后，充分搅拌，使水溶性氯离子均匀分布在溶液中。
根据测得的水溶液氯离子浓度（硝酸银滴定法测定）值来推算出相应拌合物中的氯离子含量，通过混凝土配合比的质量比关系折算成氯离子含量占胶凝材料的百分比。
5.3计算公式：（1）溶液氯离子浓度C ：VM V V 100045.35)(0⨯⨯⨯-（mg/L ）（2）混凝土中氯离子含量百分比P cl -，m ：100100010001(⨯÷÷+⨯P V C ）水（3）占胶凝材料百分比：P cl -，t = P cl ，m /λ c（4）每方混凝土中氯离子质量：①m cl-= C cl -×0.03545×（m B +m s +2m w ）②m cl - =1w S B 2AgNO)2m +m +m (03545.0C 3V V ⨯⨯⨯（5）占胶凝材料百分比：ωcl - = m cl -/ m c ×100 %5.4重点及要点解释：（1）滴定前试液的pH 值，滴定时终点的判断（滴定至略带桃红色的的黄色且桃红色不消失）。
（2）注意单位的换算。
（每L 混凝土中含水换算成L,每L 混凝土胶凝材料质量换算成g ）。
（3）混凝土样品取样过程，尽量避免混凝土污染和混凝土水分蒸发散失或雨水等进入（尤其是夏季）。
（4）采用快速法测量时，需每次测量前标定电位—氯离子浓度关系曲线，且保证曲线的准确性。
5.5注意事项：（1）样品采用干净、带盖的桶或者玻璃容器盛放避免污染样品，盛样桶编号。
（2）取完样品在混凝土加水2小时之内完成，3h 之内完成制备滤液送到试验室检测。
（3）加入蒸馏水必须充分搅拌。
（4）委托方需要提供混凝土配合比，以及混凝土标号，工程部位，环境类别，混凝土供应商名称等委托信息。
混凝土氯离子含量检测方案混凝土是一种常见的建筑材料，它的氯离子含量是评估混凝土耐久性的重要指标之一、本文将介绍一种混凝土氯离子含量检测方案。
一、方案目标本方案的目标是通过简单可行的检测方法准确测量混凝土中的氯离子含量，以评估混凝土的耐久性，并为修补和维护提供指导。
二、仪器和试剂准备1.氯离子测定仪：该仪器用于测定混凝土样品中氯离子的含量。
2.滴定试剂：一般采用硝酸银溶液作为滴定试剂。
3.混凝土样品：应采用具有代表性的混凝土样品。
在采样过程中，要尽量避免与周围环境中的氯离子接触，以免污染样品。
三、实验步骤1.样品制备：从所需位置采集混凝土样品，并将样品破碎成适当粒度。
为了获得准确的结果，应充分混合样品，以确保样品的代表性。
2.提取氯离子：将混凝土样品与足够的蒸馏水混合，并在搅拌下使其浸泡一段时间。
随后，使用过滤纸过滤混凝土悬浊液，收集悬浊液用于后续的氯离子测定。
3.滴定测定：将收集的悬浊液与硝酸银溶液滴定，直到出现由于氯离子与硝酸银溶液反应产生的沉淀。
通过测量滴定消耗的硝酸银溶液体积，可以计算出混凝土样品中的氯离子含量。
四、结果分析通过以上实验步骤，可以获得混凝土样品中的氯离子含量。
根据国家或地区的相关标准，可以将所得结果与标准进行比较，以评估混凝土的耐久性。
如果氯离子含量超过标准限值，说明混凝土可能受到氯离子侵蚀，需要进行修补或维护。
五、注意事项1.实验操作中要注意安全，避免与试剂直接接触皮肤和眼睛，并确保实验室通风良好。
2.采集样品时应避免污染，注意避免与周围环境中的氯离子接触。
3.在进行滴定测定时，应注意滴定剂的加入速度，避免滴定过快或过慢导致结果偏差。
六、总结通过混凝土氯离子含量检测方案，可以准确测量混凝土样品中的氯离子含量，以评估混凝土的耐久性。
这对于建筑工程的修补和维护具有重要意义，以延长混凝土结构的使用寿命。
同时，在实际应用中，还应综合考虑其他混凝土耐久性指标，并结合具体情况进行综合评估和处理。
混凝土拌合物中氯离子含量检测方法一、前言混凝土是建筑工程中常用的一种材料，而氯离子是混凝土耐久性的主要影响因素之一。
因此，混凝土中氯离子含量的检测对于建筑工程的质量控制具有重要的意义。
本文将介绍混凝土拌合物中氯离子含量检测的具体方法。
二、检测方法1. 氯离子含量检测仪器的选择目前常用的氯离子检测仪器有离子选择电极（ISE）、电导率仪、紫外分光光度计、离子色谱仪等。
其中，ISE检测方法是较为常用的方法，因为其操作简单、快速、准确度较高。
2. 样品的制备混凝土拌合物中氯离子含量的检测需要先将样品进行制备。
具体步骤如下：（1）从混凝土拌合物中采样，一般采用钻孔法或者钢针法；（2）将采样的混凝土拌合物样本打碎、筛选；（3）将筛选后的混凝土拌合物样本干燥，通常可以采用加热干燥法或自然风干法；（4）将干燥后的混凝土拌合物样本粉碎成粉末状。
3. 检测步骤（1）将粉末状的混凝土拌合物样本称取一定量，加入蒸馏水中，振荡或超声处理，使其充分溶解；（2）用ISE检测氯离子浓度，或者用离子色谱仪、电导率仪等检测；（3）将检测数据转化为氯离子含量，一般以质量浓度表示，单位为mg/L或g/m3。
三、检测结果的分析在进行混凝土拌合物中氯离子含量检测后，需要对结果进行分析。
一般情况下，混凝土拌合物中氯离子含量的标准值应该在一定范围内，如果超出了规定的范围，需要进行进一步的检测或者处理。
具体分析方法如下：（1）对检测结果进行统计学分析，计算平均值、标准差、极差等；（2）对比混凝土拌合物中氯离子含量的标准值，判断是否符合要求；（3）如果超出标准值，需要进一步分析原因，并采取相应的措施，如更换原材料、调整配比等。
四、注意事项在进行混凝土拌合物中氯离子含量检测时，需要注意以下几点：（1）样品制备要充分，避免混凝土拌合物中的氯离子浓度被低估；（2）检测仪器要选择准确度高、精度稳定的仪器；（3）操作人员要熟练掌握检测方法，避免操作失误；（4）检测过程中需要注意安全，避免发生意外事故。
混凝土拌合物氯离子含量快速测定
混凝土拌合物中氯离子的含量可以通过快速测定方法来确定。
以下是一种常用的方法：
1. 准备样品：将混凝土样品破碎并粉碎，取约100g的样品放入容器中备用。
2. 提取氯离子：加入一定量的蒸馏水到样品容器中，使混凝土完全浸泡在水中。
使用搅拌器将样品和水搅拌均匀，以促进氯离子的溶解。
静置一段时间后，将水从样品中分离出来。
3. 测定溶液中氯离子的浓度：取一定体积的提取溶液，用氯离子电极或其他适用的测定方法对其进行测定，得到氯离子的浓度。
4. 计算混凝土拌合物中氯离子的含量：根据提取溶液中氯离子的浓度以及混凝土样品的质量，计算出混凝土拌合物中氯离子的含量。
需要注意的是，该方法只能测定混凝土拌合物中游离态氯离子的含量，无法测定与水泥反应生成的氯化物的含量。
对于测定氯化物含量，可以使用氯离子萃取试剂或其他适用的方法进行测定。
混凝土中砂浆的水溶性氯离子含量测定1.目的测定硬化混凝土中砂浆的水溶性氯离子含量，为查明钢筋锈蚀原因及判定混凝土密实性提供依据2.试验设备和化学药品天平：称量100g ,感量0.01g;称量200g ,感量0.001g；称量200g,感量0.0001g 各1台棕色滴定管25mL 或50mL三角烧瓶250ml容量瓶100mL；1000mL移液管20mL标准筛孔径0.63mm化学药品：硫酸密度1.84Kg/L）乙醇（95%）；硝酸银铬酸钾酚欧（以上均为化学纯）氯化钠（分析纯）3.试剂配制3.1配制浓度约5% 铬酸钾指示剂称取5g铬酸钾溶于少量蒸馏水中，加入少量硝酸银溶液使出现微红，摇匀后放置过夜，过滤并移入100mL容量瓶中，稀释至刻度。
3.2配制浓度约0.5%酚酞溶液称取0.5g酚欧，溶于75mL乙醇后再加25mL蒸馏水。
3.3配制稀硫酸溶液以1份体积硫酸倒入20份蒸馏水中。
3.4配制0.02mol/L氯化钠标准溶液把分析纯氯化钠置于瓷坩锅中加热（以玻璃棒搅拌）,一直到不再有盐的爆裂声为止。
冷却后称取1.2g左右（精确至0.1mg），用蒸馏水溶解后移入1000mL 容量瓶,并稀释至刻度。
氯化钠溶液标准浓度按下列式子计算C Nacl=nv aclN「m NaCL= 乂丫式中c Nacl-------- 氯化钠溶液的标准浓度mol/LN NaCL ----- 氯化钠的量molV -------- 溶液的体积LMr ---------- 氯化钠的摩尔质量（g/mol）, 取58.45；m ---- 氯化钠质量g3.5配制0.02mol/L硝酸银溶液（视所测的氯离子含量，也可配成浓度略高的硝酸银溶液）。
称取硝酸银3.4g左右溶于蒸馏水中并稀释至1000mL，置于棕色瓶中保存。
用移液管吸取氯化钠标准溶20mL （VI ），于三角烧瓶中，加入10滴铬酸钾指示剂，用已配制的硝酸银 溶液，滴定至溶液刚呈砖红色。
记录所消耗的硝酸银毫升数（V2）。
配合比水泥m
c 掺合料1 m f1掺合料2 m f2胶凝材料m b 水m w 每立方米混凝土用
量(kg)33000330188滤液的氯离子浓度(mol/L)，C Cl - ，保留至10-5mol/L，从E-lgC关系曲线上推算，两份试样的平均值
每立方米混凝土拌合物中水溶性氯离子质量(kg),m Cl -
，精确至0.01kg
混凝土拌合物中水溶性氯子含量占水泥质量的百分比(%)，ωCl -，精确至0.001%混凝土拌合物中水溶性氯离子含量快速检测
试验方法：JGJ/T 322-2013 混凝土中氯离子含量检测技术规程 附录A
混凝土取样数量不少于3L，混凝土加水2h内完成
5.00mm筛获得不少于1000g砂浆，分为2份500g试样，每份中加500g蒸馏水，混凝土加水3h内完试样为两份滤液，每份滤液不少于100mL（另取一份滤液不少于100mL，密封保存一周，以备仲
砂m s
石m g 外加剂m a 67612060
0.00352
0.17
0.052上推算，两份试样的平均值确至0.01kg 速检测
3h内完成
以备仲裁）。
硬化混凝土中氯离子含量检验报告一、检验目的本次检验旨在确定硬化混凝土中氯离子的含量，以评估混凝土结构的耐久性和抗氯离子侵蚀能力，为工程设计和施工提供依据。
二、检验原理氯离子是一种常见的混凝土侵蚀因子，其存在会导致混凝土结构的腐蚀和衰退。
本次检验采用离子选择电极法（ISE）测定硬化混凝土中氯离子的含量。
通过测定混凝土样品中的氯离子含量，可以评估混凝土的抗腐蚀能力和耐久性。
三、实验步骤1.取混凝土样本：根据设计要求和抽样方案，在需要检测的混凝土结构上取样。
2.样品处理：将混凝土样品切碎并研磨成粉末，在密闭容器中与去离子水混合均匀，保证样品充分溶解。
3.过滤：使用特殊滤纸或滤器过滤混凝土样品溶液，去除悬浮物和颗粒。
4.测定氯离子含量：使用离子选择电极（ISE）方法测定混凝土样品中氯离子的含量。
根据测定原理，将样品溶液与标准溶液进行比较，确定氯离子浓度。
5.数据处理：根据测定结果计算出混凝土中氯离子的含量，并绘制相关的图表和曲线。
四、实验设备和试剂1.离子选择电极（ISE）：用于测量溶液中氯离子的浓度。
2.试剂：包括去离子水、标准溶液等。
3.实验室设备：包括研磨器、密闭容器、滤纸和滤器等。
五、数据分析与结果根据实验得到的测定结果，计算出硬化混凝土中氯离子的含量，并制作数据分析图表，以直观展示混凝土样品的氯离子含量分布情况。
六、结论与建议根据硬化混凝土中氯离子含量的检验结果，评估混凝土结构的耐久性和抗氯离子侵蚀能力。
根据评估结果，提出相应的结论和建议，如是否需要增加混凝土结构的防护层、采取防腐措施等。
七、参考标准本次检验参考以下标准：2.JGJ/T152-2024《建筑抗硫酸盐腐蚀设计规范》3.JGJ/T185-2024《钢筋混凝土结构工程质量验收规范》以上为硬化混凝土中氯离子含量检验报告的模板，根据具体实验情况和检验要求，可以进行相应的修改和完善。
混凝土拌合物中氯离子含量检测方法混凝土拌合物中氯离子含量检测方法1. 引言混凝土在建筑工程中扮演着重要的角色，但随着时间的推移，可能会受到外界环境的侵蚀和损坏。
氯离子是一种常见的致损因子，它可以引发混凝土结构的腐蚀和劣化。
检测混凝土中的氯离子含量对于评估其耐久性和使用寿命至关重要。
本文将介绍一些常用的氯离子含量检测方法，以帮助读者更好地了解这一关键参数的检测与评估。
2. 氯离子含量的重要性混凝土结构在使用过程中接触到外界环境，如海水、盐湖、盐土等，其中都可能存在氯离子。
氯离子能够渗透到混凝土内部，与混凝土中的钙离子反应生成可溶性的氯化钙，进一步加剧结构的腐蚀和劣化。
了解混凝土中的氯离子含量对于预测结构的性能和寿命至关重要。
3. 氯离子含量检测方法3.1 离子选择电极法离子选择电极法是一种常用的快速检测氯离子含量的方法。
该方法使用特定的电极来感应混凝土中的氯离子，通过电位变化来间接测量氯离子的浓度。
这种方法具有操作简单、快速、准确等优点，但受到混凝土粒度和离子浓度分布的限制，结果可能存在一定的误差。
3.2 饱和萃取法饱和萃取法是一种传统的氯离子含量测定方法。
该方法通过将混凝土样品与一定体积的水接触，在一定时间内充分浸泡，使混凝土中的氯离子溶解到水中，再通过滴定或仪器分析，确定氯离子的浓度。
这种方法测定结果相对准确，但需要较长的时间和受到外界环境条件的影响。
3.3 电导法电导法是一种通过测量混凝土样品中离子的电导率来推算氯离子含量的方法。
该方法利用混凝土中氯离子的电导率高于其他离子的特点，通过电导率测量来检测氯离子的含量。
这种方法具有快速、准确等特点，但需要仪器设备支持并且受到混凝土中其他离子的干扰。
4. 混凝土氯离子含量检测方法的选择与评估在选择适合的氯离子含量检测方法时，需考虑多个因素，包括实验条件、检测准确度、设备可用性和成本等。
离子选择电极法可以作为一种快速检测方法，但对于某些混凝土材料可能有一定的局限性。
混凝土拌合物中氯离子含量检测方法混凝土是一种常用的建筑材料，它的质量常常与其成分和工艺有密切关系。
其中一个重要的方面是混凝土中氯离子的含量。
氯离子的存在可能会导致混凝土中的钢筋腐蚀，进而影响结构的稳定性和使用寿命。
准确检测混凝土拌合物中氯离子的含量对于确保混凝土工程的质量至关重要。
在混凝土拌合物中检测氯离子含量的方法有很多种。
我将介绍几种常用的方法，它们分别是离子选择电极法、水合热法和电导率法。
离子选择电极法是一种常用的氯离子检测方法。
该方法通过使用氯离子选择电极，在混凝土拌合物中直接测量氯离子的浓度。
该电极具有高灵敏度和准确性，能够快速获得结果。
然而，这种方法的缺点是需要专用的设备和经验丰富的操作人员。
它对拌合物中其他成分的干扰也比较敏感。
水合热法是另一种常用的氯离子检测方法。
该方法通过测量混凝土的水合热释放来间接评估氯离子的含量。
在混凝土中加入一定量的水后，水与混凝土中的氯离子反应生成热量。
通过监测这种释放热量的变化，可以推导出氯离子的含量。
这种方法的优点是不需要专门的设备，仪器简单且易于操作。
但是，该方法要求水合热曲线的测量精度较高，且只能适用于一定时间范围内的测量。
电导率法是一种常用的氯离子检测方法。
该方法使用电导率测量仪器测量混凝土中的电导率，从而间接评估氯离子的含量。
氯离子具有高电导率，当其含量增加时，混凝土的电导率也会相应增加。
这种方法的优点是操作简单、结果快速，并且能够检测到潜在的氯离子含量变化。
然而，电导率法只能提供氯离子含量的相对估计，并不能给出绝对浓度值。
混凝土拌合物中氯离子含量的检测方法有离子选择电极法、水合热法和电导率法。
根据具体的要求和实际情况，可以选择适合的方法进行检测。
然而，无论使用哪种方法，都需要注意操作的准确性和结果的可靠性。
这样才能确保混凝土工程的质量和结构的稳定性。
从我的观点来看，氯离子含量的准确检测对混凝土工程具有重要意义。
在实际施工中，我们应该根据具体要求和工程条件选择合适的检测方法，并严格按照标准操作进行检测。
混凝土拌合物氯离子含量检测方案
一、工程概述：
广东培正学院第五教学大楼（自编A-68号）工程，监督编号： J ，地基基础类型：预应力管桩基础/混凝土结构，结构类型：混凝土框架，栋数： 1 ，层数： 8 ，总建筑面积： 33946.8 平方米。
二、制定依据：
主要依据工程设计文件、《混凝土质量控制标准》（GB50164-2011）、《水运工程混凝土试验规程》（JTJ 270-98）及有关规定。
三、混凝土中氯离子含量的抽检数量、部位、设计要求：
四、注意事项：
1、同一预拌混凝土单位、同一配合比的混凝土中氯离子含量应至少检验一次。
2、建设单位提前2天预约检测单位到现场进行混凝土拌合物的氯离子含量检测，检测前应提供相应的混凝土生产信息登记回执。
3、抽检部位应由建设、监理、设计、施工、预拌混凝土单位等共同确定，应随机抽取并使所选样品具有代表性。
4、建设单位应提前1天知会项目监督员。
五、预拌混凝土单位：广州市圣丰混凝土有限公司
六、检测单位名称及资质情况：
广州市花都区建设工程质量监督检测室
七、该《检测方案》应报工程质量监督机构备案，备案通过后，方可实施检测。
如检测方法、数量及预拌混凝土单位、检测单位等变动，则须各方共同确认后重新备案通过后，方可实施检测。
建设单位意见：监理单位意见：
项目负责人签名：（盖章）总监（代表）签名：（盖章）日期：日期：
设计单位意见：施工单位意见：
项目负责人签名：（盖章）项目经理签名：（盖章）日期：日期：
预拌混凝土单位意见：
负责人签名：（盖章）
日期：。
