高速串行信号的均衡技术
高速串行信号的均衡技术主要包括前向均衡（feed-forward equalization）和后向均衡（feedback equalization）两种方式。
前向均衡是在发送端对信号进行预先处理，通过增强高频部分的信
号来抵消传输线路中的损耗，以及减小信号在传输过程中的失真。
而后向均衡则是在接收端对接收到的信号进行处理，通过对信号进
行滤波和补偿来消除传输过程中的失真和噪声。
另外，高速串行信号的均衡技术还包括了一些具体的算法和方法，比如决策反馈均衡（DFE）、线性均衡器、最大似然序列估计（MLSE）等。
这些算法和方法可以根据信道的特性和系统的要求来
选择和应用，以提高信号的传输质量和可靠性。
总的来说，高速串行信号的均衡技术是一项复杂而重要的技术，它在高速串行通信中起着至关重要的作用，能够有效地提高信号的
传输质量，保证通信系统的稳定性和可靠性。
随着通信技术的不断
发展，均衡技术也在不断创新和完善，以适应日益增长的通信需求。
高速serdes电路结构摘要：一、高速serdes电路概述二、高速serdes电路设计要点1.电源完整性设计2.信号完整性设计3.电磁兼容性设计三、高速serdes电路应用领域四、高速serdes电路未来发展趋势正文：高速serdes电路概述随着科技的快速发展，数据传输速率越来越快，传统的串行通信技术已经无法满足高速数据传输的需求。
于是，高速serdes电路应运而生。
Serdes是Serializer/Deserializer的缩写，即串行器/并行器，它是一种高速串行通信技术。
通过将串行数据转换为并行数据，可以大幅提高数据传输速率。
高速serdes电路设计要点1.电源完整性设计在高速serdes电路设计中，电源完整性（Power Integrity，PI）设计是非常重要的。
电源噪声和供电电压的波动会影响serdes的性能，降低数据传输速率和可靠性。
因此，在进行电源完整性设计时，需要考虑电源系统的稳定性、电源去耦、电源噪声滤波等方面。
2.信号完整性设计信号完整性（Signal Integrity，SI）是高速serdes电路设计的另一个关键要点。
在高速信号传输过程中，信号的波形失真、上升沿和下降沿的振荡以及串扰等问题会影响信号的质量。
为了保证信号的完整性，需要对信号传输路径进行优化，降低信号的阻抗，提高信号的传输能力。
3.电磁兼容性设计电磁兼容性（Electromagnetic Compatibility，EMC）是高速serdes电路设计中需要考虑的另一个因素。
高速信号传输过程中会产生电磁干扰，影响其他电子设备的正常工作。
因此，在设计高速serdes电路时，需要考虑电磁兼容性，采取有效的屏蔽和滤波措施，降低电磁干扰。
高速serdes电路应用领域高速serdes电路广泛应用于各种高速数据传输场景，如数据中心、通信设备、显卡、硬盘等。
在这些应用中，高速serdes电路可以实现高速数据传输，满足设备对数据处理和传输的需求。
基于FPGA的高速串行数据收发接口设计随着信息技术的不断发展，高速串行数据收发接口已经成为许多应用领域中的关键技术。
而基于FPGA的高速串行数据收发接口设计，可以充分发挥FPGA的并行计算和可编程性优势，实现高速数据传输和处理。
本文将介绍基于FPGA的高速串行数据收发接口的设计原理、关键技术和应用。
一、设计原理在高速串行数据收发接口中，主要涉及到以下几个方面的技术：物理接口、时钟同步、帧同步、数据编码和解码、差分信号传输等。
1.物理接口物理接口是指FPGA与外部设备之间进行数据传输的接口。
常见的物理接口包括LVDS、USB、PCIe等。
在设计中，需要选择合适的物理接口，并实现与FPGA之间的连接。
2.时钟同步时钟同步是指接收端与发送端的时钟信号保持同步，以确保数据的准确传输。
常见的时钟同步技术包括PLL锁相环、FIFO缓存等。
在设计中，需要使用适当的时钟同步技术，保证数据的稳定传输。
3.帧同步帧同步是指接收端能够正确识别数据帧的起始和结束标志，以及数据帧中的各个字段。
在设计中，通过使用标志位或者特定的编码格式，可以实现帧同步，保证数据的正确接收和解析。
4.数据编码和解码数据编码和解码是指将要传输的数据进行编码，以提高传输速率和抗干扰能力。
常见的数据编码和解码算法包括差分编码、曼彻斯特编码、8b/10b编码等。
在设计中，需要根据具体的应用需求，选择合适的数据编码和解码算法。
5.差分信号传输差分信号传输是指将发送端的信号分为正负两路进行传输，以提高传输速率和抗干扰能力。
差分信号传输可以有效抑制共模干扰和噪声，提高信号的可靠传输。
二、关键技术在基于FPGA的高速串行数据收发接口设计中，需要关注以下几个关键技术。
1.时钟和数据恢复由于传输中的时钟和数据可能存在相位偏移和抖动等问题，因此需要使用时钟和数据恢复技术来保持时钟的稳定，并将数据恢复到正确的状态。
2.信号完整性由于传输线上会存在反射、串扰等问题，需要采取合适的电路设计和布线策略，以提高信号的抗干扰能力和抗噪声能力，保证数据的可靠传输。
《基于FPGA的PCIE总线接口和光纤通信模块设计》篇一一、引言随着信息技术的飞速发展，数据传输的速度和效率成为了系统性能的关键因素。
FPGA（现场可编程门阵列）以其高度的可定制性和并行处理能力，在高速数据传输和处理领域得到了广泛应用。
本文将详细介绍基于FPGA的PCIE总线接口和光纤通信模块设计，探讨其设计原理、实现方法和应用前景。
二、PCIE总线接口设计1. 设计原理PCIE（Peripheral Component Interconnect Express）总线是一种高速串行计算机扩展总线标准，具有高带宽、低延迟、支持即插即用等特点。
FPGA作为PCIE设备的核心控制器，需要设计相应的接口电路以实现与主机的通信。
2. 实现方法在FPGA中，PCIE总线接口的设计主要包括物理层设计、数据链路层设计和事务层设计。
物理层设计负责信号的收发和电气特性的匹配；数据链路层设计负责数据的封装、解封和流控制；事务层设计则负责处理数据传输过程中的各种事务请求。
3. 优势与挑战PCIE总线接口的设计具有高带宽、低延迟、可扩展性强等优势，能够满足高速数据传输的需求。
然而，设计过程中也面临着诸如信号完整性、电磁兼容性、时序约束等挑战。
需要通过合理的电路设计和严格的时序分析来确保系统的稳定性和性能。
三、光纤通信模块设计1. 设计原理光纤通信模块利用光信号在光纤中传输信息，具有传输距离远、传输速度快、抗干扰能力强等优点。
在FPGA系统中，光纤通信模块负责与外部设备进行高速数据传输。
2. 实现方法光纤通信模块的设计包括光模块和电模块两部分。
光模块负责将电信号转换为光信号，并通过光纤进行传输；电模块则负责将光信号转换为电信号，并与FPGA进行通信。
在FPGA中，需要设计相应的接口电路和协议栈来实现与光纤通信模块的通信。
3. 关键技术光纤通信模块设计的关键技术包括光模块的选择与配置、电模块的电路设计、光纤传输协议的制定等。

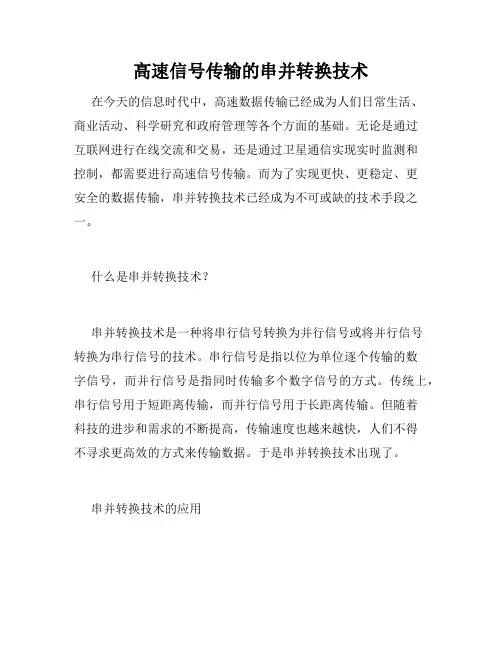

高速信号传输的串并转换技术在今天的信息时代中，高速数据传输已经成为人们日常生活、商业活动、科学研究和政府管理等各个方面的基础。
无论是通过互联网进行在线交流和交易，还是通过卫星通信实现实时监测和控制，都需要进行高速信号传输。
而为了实现更快、更稳定、更安全的数据传输，串并转换技术已经成为不可或缺的技术手段之一。
什么是串并转换技术？串并转换技术是一种将串行信号转换为并行信号或将并行信号转换为串行信号的技术。
串行信号是指以位为单位逐个传输的数字信号，而并行信号是指同时传输多个数字信号的方式。
传统上，串行信号用于短距离传输，而并行信号用于长距离传输。
但随着科技的进步和需求的不断提高，传输速度也越来越快，人们不得不寻求更高效的方式来传输数据。
于是串并转换技术出现了。
串并转换技术的应用串并转换技术在许多领域都有广泛的应用。
首先，在计算机领域中，串并转换技术是实现多处理器、高速缓存和高速总线等重要组件的技术基础。
在计算机通信中，串并转换器可以将电视、电话机和计算机等不同设备的数字信号转换为兼容的串行或并行信号以便传输。
另外，在通信传输和网络领域中，串并转换器可以将所有的数字信号转换为串行信号以便进行更稳定、更快速、更可靠的传输。
串并转换技术的工作原理串并转换技术的基本工作原理是将多个位流串行输入到串并转换器中，再从转换器的并行输出中读出所需的位。
由于并行接口每次只能传输一个字节，而串行接口可以传输一个不固定长度的位流，因此串并转换器必须使用缓冲区来存储、缓存、切换和传输信息。
对于串行信号，串并转换器使用内部计数器来存储位流长度，然后将其转换为等效的并行信号。
对于并行信号，串并转换器使用多个转换器来同时处理多个位流，并将它们组合成一个串行信号输出。
在这个过程中，串并转换器必须保证数据的正确性和完整性，同时还要兼顾性能、稳定性和成本等实用因素。
串并转换技术的发展随着通信技术和计算机技术的不断发展，串并转换技术也在不断演进和进步。
试论高速Serdes技术的发展趋势和挑战摘要：本文主要分析了Serdes发展趋势及挑战，其次阐述了Serdes技术、Serdes技术发展历程，通过相关分析希望进一步提高Serdes技术的应用效果，解决更多的技术难题，仅供参考。
关键词：高速Serdes技术；发展趋势；挑战1、Serdes技术概述Serdes为串行器以及解串行器的合成，即Serializer和De-Serializer，可将其翻译成串行解串器。
站在功能角度来说，Serdes会将并行数据在发送端进行转换，使其成为串行数据。
并针对接受的串行数据，在接收端恢复，再次成为并行数据的电路。
现在，对于Serdes技术的应用，有效通信的使用已经非常成熟，根据连接的不同类型，主要包括三种，其一为芯片与光模块之间的互联；其二为芯片彼此之间的互联；其三，芯片与以太网之间的互联。
以太网的接口，主要包括10BASE-T、10BASE-F、100BASE-T、10BASE-FX、1000BASE-X、1000BASE-T。
如果互联的区域已经跨越城市，会对GE级别以上的接口进行应用。
GE主要有两种物理接口，未来发展中，高速率接口都会应用GE类型。
为了实现100GE与其充分兼容的目标，制定OTU4标准时，会应用100GE。
其中，现在很多厂家都已经可以提出100GE，且已经开始对100GE ONT接口进行开发，或者已经制定了计划，由此可见，之后的发展进程中，高速端口只会有两种类型，一种为以太网，另一种便是OTN。
访问接口领域，如果是以并行通信作为主导的内存颗粒，也会有区别存在，包括（1）海力士（2）HBM（ADM主导）（3）HMC（以Inter支持以及美光作为主导）这些串行接口作为与DDR5的各自的演进方向[1]。
这样，便可以发现，Serdes在电信、个人消费电子领域以及IT中广泛应用。
在不断强化的通信容量中，单通道数据率在不同通信协议中，提升速度非常快。
2、Serdes技术发展历程Serdes技术的发展，主要有4个阶段。
高速电路设计中串行信号的设计与仿真【摘要】随着电子设计技术的不断进步，要求更高速率信号的互连。
在传统并行同步数字信号的数位和速率将要达到极限的情况下，开始转向从高速串行信号寻找出路。
QPI(By Intel)、HyperTansport（by AMD）、Infiniband(by Intel)、PCI-Express 4.0（by Intel）、USB3.1、SATA4.0等I/O总线标准都为高速串行信号。
本文将从高速串行信号仿真、设计，等多方面探讨合适的高速串行信号的实现。
关键词：高速串行信号，PCB设计，仿真，信号完整性一、前言随着近几年对速率的要求快速提高，新的总线协议不断的提出更高的速率。
传统的总线协议已经不能够满足要求了。
串行总线由于更好的抗干扰性，和更少的信号线，更高的速率获得了众多设计者的青睐。
而串行总线又尤以差分信号的方式为最多。
二、串行信号的PCB设计1.差分信号的概念和优点差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计。
何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”，而承载差分信号的那一对走线就称为差分走线。
差分信号与普通的单端信号走线相比，最明显的优势体现在以下三个方面：（1）抗干扰能力强。
因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
（2）能有效抑制EMI。
由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消。
耦合的越紧密，互相抵消的磁力线就越多。
泄露到外界的电磁能量越少。
（3）时序定位精确。
由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阀值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。

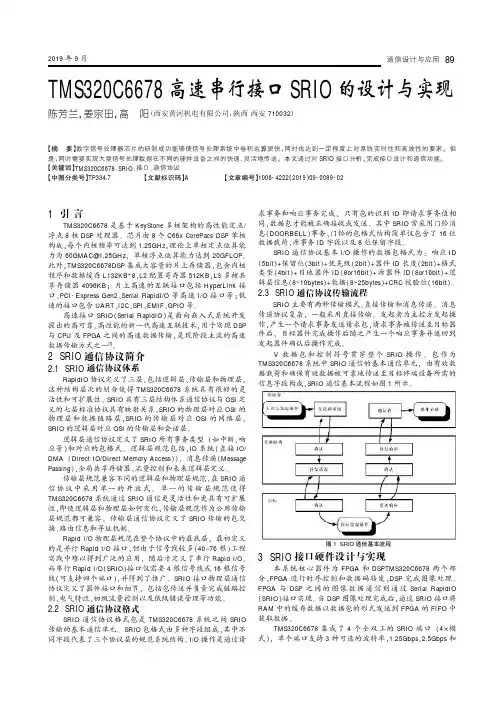

2019年9月TMS320C6678高速串行接口SRIO的设计与实现陈芳兰，姜宗田，高阳（西安黄河机电有限公司，陕西西安710032）【摘要】数字信号处理器芯片的研制成功能够使信号处理系统中卷积运算更快，同时也达到一定程度上对系统实时性和高效性的要求。
但是，同时需要实现大量信号处理数据在不同的硬件设备之间的快速、灵活地传送。
本文通过对SRIO接口分析，完成接口设计和通信功能。
【关键词】TMS320C6678；SRIO；接口；通信协议【中图分类号】TP334.7【文献标识码】A【文章编号】1006-4222（2019）09-0089-021引言TMS320C6678是基于KeyStone多核架构的高性能定点/浮点8核DSP处理器。
芯片由8个C66x CorePacs DSP单核构成,每个内核频率可达到1.25GHz,理论上单核定点运算能力为60GMAC@1.25GHz,单核浮点运算能力达到20GFLOP。
此外,TMS320C6678DSP集成大容量的片上存储器,包含内核程序和数据缓存L132KB*8,L2配置寄存器512KB,L3多核共享存储器4096KB;片上高速的互联接口包括HyperLink接口、PCI-Express Gen2、Serial RapidI/O等高速I/O接口等;低速的接口包含UART、I2C、SPI、EMIF、GPIO等。
高速接口SRIO(Serial RapidIO)是面向嵌入式系统开发提出的高可靠、高性能的新一代高速互联技术,用于实现DSP 与CPU及FPGA之间的高速数据传输,是现阶段主流的高速数据传输方式之一[1]。
2SRIO通信协议简介2.1SRIO通信协议体系RapidIO协议定义了三层,包括逻辑层、传输层和物理层,这种结构层次的划分使得TMS320C6678系统具有很好的灵活性和可扩展性。
SRIO具有三层结构体系通信协议与OSI定义的七层标准协议具有映射关系,SRIO的物理层对应OSI的物理层和数据链路层,SRIO的传输层对应OSI的网络层, SRIO的逻辑层对应OSI的传输层和会话层。
高速串行收发器原理及芯片设计——基于jesd204b标准随着通信技术的不断发展，高速数据传输已经成为现代通信系统中的重要组成部分。
在高速数据传输中，高速串行收发器（SerDes）起着至关重要的作用。
本文将介绍高速串行收发器的原理及芯片设计，并以JESD204B标准为基础进行讨论。
高速串行收发器是一种将并行数据转换为串行数据，并通过高速串行链路进行传输的芯片。
它通常由发送端和接收端两部分组成。
发送端将并行数据转换为串行数据，并通过差分驱动器将其发送到传输介质上。
接收端则通过差分接收器将串行数据转换为并行数据。
高速串行收发器的主要功能是实现高速数据的可靠传输。
JESD204B是一种用于高速数据传输的标准，它定义了高速串行收发器的接口和协议。
JESD204B标准采用了多路复用的方式，将多个数据通道通过一个高速串行链路进行传输。
这种方式可以大大减少物理连接的数量，提高系统的可扩展性和灵活性。
在高速串行收发器的芯片设计中，关键的技术包括时钟恢复、数据编码和解码、差分驱动和接收等。
时钟恢复是指在接收端通过接收到的串行数据恢复出发送端的时钟信号。
数据编码和解码是指将并行数据转换为串行数据和将串行数据转换为并行数据的过程。
差分驱动和接收是指通过差分信号进行高速数据的发送和接收。
在JESD204B标准中，时钟恢复采用了多级锁相环（PLL）的方式。
发送端通过PLL产生高速时钟信号，并将其发送到接收端。
接收端通过PLL恢复出发送端的时钟信号，并用于数据的解码和时序控制。
数据编码和解码在JESD204B标准中采用了8B/10B编码方式。
发送端将每8位并行数据编码为10位串行数据，并通过差分驱动器发送到传输介质上。
接收端通过差分接收器将串行数据解码为并行数据。
8B/10B编码方式具有良好的误码性能和时钟恢复能力，适用于高速数据传输。
差分驱动和接收是高速串行收发器中的关键技术。
差分驱动器通过将串行数据转换为差分信号，并通过差分线路发送到传输介质上。
高速串行收发器原理及芯片设计高速串行收发器（High-Speed Serial Transceiver）是一种用于在数字系统中进行高速数据传输的电路。
在数字通信系统中，串行数据传输是一种将数据位按顺序传输的方式，相比于并行传输，串行传输可以显著减少信号线的数量，提高系统的可靠性和性能。
发送器是负责将并行数据转换为串行数据进行传输的部分。
发送器通过将并行数据按照一定的时序转换为串行数据，并添加同步时钟信号，使得接收端可以根据时钟信号恢复出原始的并行数据。
发送器一般包括数据输入缓冲区、时钟生成电路和串行输出缓冲区。
接收器是负责将串行数据转换为并行数据进行处理的部分。
接收器通过接收串行数据信号，并利用接收端的时钟信号恢复出原始的并行数据。
接收器一般包括串行输入缓冲区、时钟恢复电路和数据输出缓冲区。
时钟恢复电路用于接收端恢复发送端的时钟信号。
由于在传输过程中，信号可能会受到噪声、干扰等因素的影响，导致时钟信号的相位偏移或者抖动。
时钟恢复电路通过对接收到的串行数据进行时钟提取和重新生成，来恢复出发送端的时钟信号。
在高速串行收发器的芯片设计中，需要考虑到信号的传输速率、功耗和抗噪声干扰能力等方面。
一般来说，芯片设计需要采用高速数字电路设计技术，以实现高速、低功耗和高抗干扰的性能要求。
同时，还需要考虑到芯片面积、功耗等因素，进行合理的电路和布局设计。
在芯片设计过程中，需要进行电路原理设计、电路模拟仿真、布图设计、物理布局与布线等阶段。
通过使用优化的电路结构和设计技术，可以实现高速串行收发器的高性能和可靠性。
总之，高速串行收发器是一种用于在数字系统中进行高速数据传输的电路。
其原理可以分为发送器、接收器和时钟恢复电路三个部分。
在芯片设计中，需要考虑到信号速率、功耗和抗噪声干扰能力等方面的要求，通过优化的电路结构和设计技术来实现。
高速串行总线设计基础概述及解释说明1. 引言1.1 概述在当前信息技术飞速发展的背景下，高速串行总线作为一种重要的数据传输方式，在各个领域都得到了广泛的应用。
它已经取代了传统的并行总线，并带来了更快、更稳定的数据传输速度。
本文将对高速串行总线的设计基础进行详细阐述，包括其概念、优势以及应用领域。
1.2 文章结构为了使读者能够系统地了解高速串行总线的设计基础，本文将分为五个主要部分来讲解相关内容。
首先，在引言部分将介绍本文的概述和结构，然后进入正文部分。
第二部分将详细讨论什么是高速串行总线以及它所具备的优势。
接着，第三部分将深入探讨高速串行总线的工作原理，包括数据传输模式、时钟和同步机制以及数据编码和解码方法等内容。
第四部分将对目前较为常见的几种高速串行总线协议标准进行比较与分析，主要涉及PCI Express（PCIe）协议标准、USB协议标准和Thunderbolt协议标准。
最后，第五部分将讨论高速串行总线设计中的关键要点与挑战，包括时钟和信号完整性管理、噪声抑制与电磁兼容（EMC）设计技术以及延迟和功耗优化方法等。
1.3 目的本文的主要目的是为读者提供高速串行总线设计的基础知识，以便更好地理解其原理和应用。
通过对高速串行总线概念、工作原理和协议标准的讲解，读者可以更加全面地了解这一领域。
同时，本文也旨在帮助读者认识到高速串行总线设计中可能遇到的关键问题和挑战，并为其提供相应的解决方法和技巧。
希望通过阅读本文，读者能够深入研究和探索高速串行总线设计，并能够在实际应用中取得更好的效果。
2. 高速串行总线设计基础：2.1 什么是高速串行总线：高速串行总线是一种数据传输技术，用于在计算机系统中连接各种设备和组件。
与传统的并行总线相比，高速串行总线使用较少的物理引脚，并通过将数据位逐位地传输来提供更高的传输速度。
它可以有效地支持更快的数据传输率，并能同时处理多个信号。
2.2 高速串行总线的优势：高速串行总线具有以下优势：- 传输速度快：由于采用逐位传输方式，高速串行总线能够实现更快的数据传输速度。
高速串行总线的RS485串口通信接口设计摘要：工业现场存在大量RS485串口接入设备，然而一般处理器集成的RS485串口个数有限，难以满足实际应用需求。
通过研究分析RS485串口的应用需求和变电站辅助设备的结构特点，提出一种基于高速串行总线的分布式RS485串口通信方式，重点讨论了通信协议设计和通信接口设计。
采用该方案研制的变电站辅助设备，提高了RS485串口可扩展性，易于升级与维护。
现场运行结果表明该方案的有效性和实用性。
关键词：串行高速总线；分布式；RS485串口；通信RS485串口通信技术具有传输距离远、成本低、抗干扰能力强等优点，在计算机通信领域占有一席之地。
但是由于RS485总线缺少总线仲裁，多对多会导致多个设备在总线上信号冲撞，所以只能构成一对一或一对多的通信网络，使其难以实现较为复杂的工业现场测控网络的构建［1］。
控制器局域网网络（ControllerAreaNetwork，CAN）是应用最为广泛的工业现场总线之一，具有总线仲裁、高可靠性和高性能等特点，在变电站、矿山煤场、汽车等领域有广泛的应用［2－4］。
但是CAN总线最高速率只有1Mbp，难以满足高速数据采集、通信的速率要求。
高速串行总线（High－peedSerialBu，HSB）利用低压差分信号（LowVoltageDef-erentialSignaling，LVDS）的高速特点（最高1．923Gbp）来改进CAN总线的性能，其中CAN作为控制总线，LVDS作为数据总线，从而实现多点互联的大数据量高速通信的应用需求，在变电站等领域有广泛应用［5－6］。
变电站内一次设备在线监测、火灾消防、安全防卫、动环系统等为变电站监控提供辅助支撑的设备，总称为辅助设备。
辅助设备通过RS485接口接入火灾自动报警系统、温湿度传感器、空调控制器等外部监测和控制设备，实现对各种数据的采集接入和设备的控制［7－8］。
然而一般的处理器集成的串口资源有限，难以满足使用需求，针对此问题，本文实现了一种基于高速串行总线的分布式串口扩展方式，可以根据使用需求快速扩展串口资源。
高速串行通信接口设计高速串行通信接口是目前的通信技术中的重要组成部分。
高速串行通信接口是一种基于高性能芯片设计的技术，它通过使芯片之间的通信速度更快来提高系统性能。
在高速串行通信接口设计过程中，需要考虑的问题较多，包括传输速率、干扰抑制、时钟同步等。
以下将从这些方面阐述高速串行通信接口设计的相关问题。
传输速率传输速率是测量高速串行通信接口性能的重要指标。
在传输速率方面，每个应用场景都具有不同的要求。
例如，数据中心的服务器需要高传输速率，以满足从存储设备到计算资源的快速数据传输。
而医疗设备可能不需要如此高的传输速率，因此需要根据应用场景来进行适当的调整。
同时，传输速率还受到通信介质的限制。
随着高速串行通信接口技术的发展，常见的通信介质主要有双绞线和光纤。
对于双绞线，Cat 5e和Cat 6A这两个通信标准可以实现高达10 Gbps的数据传输速率。
而光纤虽然价格较高，但它能够在远距离传输数据，并且具有更高的传输速率和更低的延迟。
干扰抑制在高速串行通信接口传输数据时，会受到电磁干扰（EMI）和射频干扰（RFI）等因素的影响。
为了防止这些干扰，设计者需要采取措施来对抗它们。
其中一种方法是通过添加屏蔽层来减少EMI和RFI对传输的影响。
此外，差分信号也可以提供一种有效的干扰抑制方法。
差分信号是将两个单独的信号完全相同但电位相反的信号组合起来形成的信号。
它能够降低干扰噪声，并提高信号质量与信号幅度。
时钟同步高速串行通信接口设计中的另一个关键因素是时钟同步。
时钟同步通常是通过使用一些专用的计时器和时钟同步基准源来实现的。
该专用计时器和时钟同步基准源是通过锁定到传输速率的周期性传输，然后将时钟同步到传输速率的该点来实现精确的时钟同步。
在时钟同步方面，也有一些挑战需要克服。
例如，如果从一个时钟域同步到另一个时钟域，需要考虑时序延迟和时序抖动。
时序延迟会影响信号的时序信息同步，而时序抖动会导致时机同步的不稳定性。
总体而言，高速串行通信接口设计需要考虑多个方面，包括传输速率、干扰抑制、时钟同步等。
高速串行通信系统设计中的信道均衡技术在高速串行通信系统设计中，信道均衡技术扮演着至关重要的角色。
信道均衡技术是一种优化系统性能的方法，通过对信号进行处理，减少信号在传输过程中受到的干扰和失真，并提高系统的可靠性和稳定性。
在设计高速串行通信系统时，信道均衡技术的应用可以有效地提高系统的性能，使其更适应当前快节奏的通信需求。
首先，需要了解信道均衡技术的原理。
信道均衡技术主要是通过对信号进行处理，使其在传输过程中保持稳定、准确。
在高速串行通信系统中，信号经过传输会受到信道衰减、串扰、噪声等因素的影响，导致信号质量下降。
而信道均衡技术可以通过对信号进行预处理和后处理，补偿信号在传输过程中受到的影响，提高信号的传输质量。
其次，信道均衡技术在高速串行通信系统设计中的应用。
在实际的通信系统中，信道均衡技术可以通过各种算法和技术实现，比如卷积码、Turbo码、LDPC码等。
这些技术可以对信号进行编码、解码、误差校正等处理，提高信号的可靠性和稳定性。
此外，还可以通过消除信号的时域和频域失真，改善系统的性能。
另外，需要注意的是在设计高速串行通信系统时，选择适合的信道均衡技术非常重要。
不同的场景和要求会对信道均衡技术提出不同的需求。
因此，在设计系统时，需要根据实际情况选择合适的技术，并结合其他优化方法，使系统在高速传输数据时保持稳定和可靠。
总的来说，信道均衡技术在高速串行通信系统设计中起着至关重要的作用。
通过合理应用信道均衡技术，可以有效提高系统的性能和可靠性，满足现代通信系统快速发展的需求。
设计者需要根据实际情况选择适合的技术，不断优化系统，以应对不断变化的通信需求。
基于CPCI系统的高速数字通信接口电路设计与应用【摘要】本文主要探讨了基于CPCI系统的高速数字通信接口电路设计与应用。
在介绍了研究背景、研究意义和研究目的。
接着在详细阐述了CPCI系统概述、高速数字通信接口电路设计原理、基于CPCI系统的高速数字通信接口电路设计、电路应用案例和性能评价。
最后在强调了基于CPCI系统的高速数字通信接口电路设计的重要性，探讨了未来发展方向，并进行了总结。
通过本文的研究，可以为高速数字通信接口电路设计提供一定的参考和指导，有望在未来的通信领域取得更大的突破和发展。
【关键词】CPCI系统，高速数字通信接口，电路设计，应用案例，性能评价，重要性，未来发展方向1. 引言1.1 研究背景数字太少或者太多的提示。
感谢合作！在CPCI系统中，高速数字通信接口电路设计起着至关重要的作用。
设计合理的接口电路可以有效提高系统的数据传输速率和稳定性，从而提升通信质量和效率。
基于CPCI系统的高速数字通信接口电路设计已经成为当前研究的热点之一。
本研究旨在深入探讨基于CPCI系统的高速数字通信接口电路设计原理，探索其在实际应用中的设计方法和性能评价。
通过对该领域的研究，有助于提高数字通信系统的稳定性和性能，促进数字通信技术的发展和应用。
1.2 研究意义高速数字通信接口电路是当今通信领域的重要组成部分，它在各种数字通信系统中都发挥着至关重要的作用。
随着通讯技术的发展，对于数字通信接口电路的要求也变得越来越高，特别是在高速通信系统中，其性能要求更是严苛。
基于CPCI系统的高速数字通信接口电路设计不仅可以满足当前通信系统的需求，还可以为未来通信技术的发展提供技术支持。
深入研究基于CPCI系统的高速数字通信接口电路设计具有重要意义和价值。
研究基于CPCI系统的高速数字通信接口电路设计具有重要的理论意义和实际应用价值。
通过深入研究和探索，在数字通信领域取得创新性成果，推动通信技术的发展和进步。
深入研究基于CPCI系统的高速数字通信接口电路设计具有重要的意义和价值。
随着对信息流量需求的不断增长，传统并行接口技术成为进一步提高数据传输速率的瓶颈。
过去主要用于光纤通信的串行通信技术——SERDES正在取代传统并行总线而成为高速接口技术的主流。
本文阐述了介绍SERDES收发机的组成和设计，并展望了这种高速串行通信技术的广阔应用前景。
SERDES是英文SERializer(串行器)/DESerializer(解串器)的简称。
它是一种时分多路复用(TDM)、点对点的通信技术，即在发送端多路低速并行信号被转换成高速串行信号，经过传输媒体(光缆或铜线)，最后在接收端高速串行信号重新转换成低速并行信号。
这种点对点的串行通信技术充分利用传输媒体的信道容量，减少所需的传输信道和器件引脚数目，从而大大降低通信成本。
SERDES技术最早应用于广域网(WAN)通信。
国际上存在两种广域网标准：一种是SONET，主要通行于北美；另一种是SDH，主要通行于欧洲。
这两种广域网标准制订了不同层次的传输速率。
目前万兆(OC-192)广域网已在欧美开始实行，中国大陆已升级到2.5千兆(OC-48)水平。
SERDES技术支持的广域网构成了国际互联网络的骨干网。
SERDES技术同样应用于局域网(LAN)通信。
因为SERDES技术主要用来实现ISO模型的物理层，SERDES通常被称之为物理层(PHY)器件。
以太网是世界上最流行的局域网，其数据传输速率不断演变。
IEEE在2002年通过的万兆以太网标准，把局域网传输速率提高到了广域网的水平，并特意制订了提供局域网和广域网无缝联接的串行WAN PHY。
与此同时，SERDES技术也广泛应用于不断升级的存储区域网(SAN)，例如光纤信道。
随着半导体技术的迅速发展，计算机的性能和应用取得了长足进步。
可是，传统并行总线技术——PCI 却跟不上处理器和存储器的进步而成为提高数据传输速率的瓶颈。
新一代PCI标准PCI Express正是为解决计算机IO瓶颈而提出的(见表1)。
PCI Express是一种基于SERDES的串行双向通信技术，数据传输速率为2.5G/通道，可多达32通道，支持芯片与芯片和背板与背板之间的通信。
国际互联网络和信息技术的兴起促成了计算机和通信技术的交汇，而SERDES串行通信技术逐步取代传统并行总线正是这一交汇的具体体现。
SERDES系统的组成和设计
基于SERDES的高速串行接口采用以下措施突破了传统并行I/O接口的数据传输瓶颈：一是采用差分信号传输代替单端信号传输，从而增强了抗噪声、抗干扰能力；二是采用时钟和数据恢复技术代替同时传输数据和时钟，从而解决了限制数据传输速率的信号时钟偏移问题。
一个典型SERDES收发机由发送通道和接收通道组成(见图1)：编码器、串行器、发送器以及时钟产生电路组成发送通道；解码器、解串器、接收器以及时钟恢复电路组成接收通道。
顾名思义，编码器和解码器完成编码和解码功能，其中8B/10B、64B/66B和不规则编码(scrambling)是最常用的编码方案。
串行器和解串器负责从并行到串行和从串行到并行的转换。
串行器需要时钟产生电路，时钟发生电路通常由锁相环(PLL)来实现。
解串器需要时钟和数据恢复电路(CDR)，时钟恢复电路通常也由锁相环来实现，但有多种实现形式如相位插植、过剩抽样等。
发送器和接收器完成差分信号的发送和接收，其中LVDS和CML是最常用的两种差分信号标准。
另外还有一些辅助电路也是必不可少的，例如环路(loopback)测试、内置误码率测试等等。
通信标准制订了严格的性能指标以确保系统的可靠性和互用性。
SERDES芯片的主要性能指标包括抖动产生、抖动容忍、抖动转移以及系统误码率(BER)等。
抖动产生取决于时钟发生电路特别是压控振荡器(VCO)的相位噪声；抖动容忍取决于时钟恢复电路容忍抖动的能力，而抖动转移是在用作中继器时必须满足的指
标，同时取决于时钟发生和时钟恢复电路的性能。
系统误码率(通常要求低于10-12)由时钟抖动性能、发送器信号幅度、接收器灵敏度以及链路信道特性共同决定。
对于普通FR4印刷电路板而言，趋肤效应和介质损耗导致的码间(intersymbol)干扰是限制背板传输速率和距离的最主要因素。
因此，信号均衡甚至自适应均衡技术正在成为SERDES芯片的核心技术。
信号均衡技术可以在发送端实现，称之为预加重(pre-emphasis)，也可以在接收端实现，例如判决反馈均衡。
目前采用先进的均衡技术可以实现40英寸(1米)距离的10G背板传输。
SERDES芯片的设计需要模拟和数字两方面即混合信号的设计经验。
例如锁相环的设计，其中压控振荡器属于模拟电路，而检相器和分频器属于数字电路。
SERDES芯片普遍采用低成本、低功耗的CMOS工艺，但CMOS工艺往往达不到高速混合信号的速度要求。
因此设计人员必须采用特殊的高频宽带电路设计技术，例如螺旋电感可以用来提高电路速度和带宽。
另外，模拟和数字电路共存于同一硅片上，容易产生电源同步噪声(SSN)和地反弹以及信号串扰。
因此保持信号的完整性是混合信号设计人员面临的一项挑战。
与此同时，芯片封装和印刷电路板的设计与仿真也是SERDES设计不可或缺的一环。
当前SERDES设计逐渐IP(知识产权)化，即SERDES收发器作为商业化IP模块而嵌入到需要高速I/O接口的大规模集成电路中。
SERDES技术的应用
最早用于光纤通信的SERDES技术会继续在信息高速公路的建设中发挥主导作用。
而计算机和通信的融合为SERDES技术开辟了更为广阔的应用前景。
基于SERDES技术的高速串行接口正在成为一种通用的IO 接口标准。
近年来世界上有多个标准组织已经或正在制订从1G到10G的高速串行接口标准(见表2)。
1~6G+SERDES产品为当前高速串行接口标准的主流，其中2.5G/3.125G为第一代产品，5G/6.25G为第二代产品。
这些芯片采用0.18微米的CMOS工艺就可以实现。
信息高速公路主要由以光纤作为传输媒体的广域网(SONET)和局域网(以太网)组成。
广域网和局域网分别向近距离和远距离渗透，在城域网(MAN)交汇。
而且，在广域网上传输以太网数据包的协议(Ethernet over SONET)使得广域网和局域网的界限更为模糊。
随着互联网络信息流量的增长，对信息存储容量的需求也大大增长。
目前有三种常用的信息存储方式：直接连接存储(DAS)、网络连接存储(NAS)和专用存储区域网(SAN)。
最简单的直接连接存储是通过小型计算机系统接口(SCSI)把磁盘驱动器直接连接到服务器上。
网络连接存储是把存储设备连接到局域网而存储信息的传输需要通过局域网进行。
SAN采用光纤信道技术，是连接服务器和存储设备的专用网络。
SERDES技术的应用从光纤通信发展到计算机通用I/O接口，其传输媒体也由光纤发展到铜线或背板。
InfiniBand是一种采用电缆或背板作为传输媒体的高速串行接口，主要用于数据中心服务器和存储设备之间的通信。
RapidIO是一种面向嵌入式系统的总线结构，有并行和串行两种规范，主要用于嵌入系统的处理器总线，局部I/O总线及背板。
光互联论坛(OIF)制订了多种光纤通信芯片之间的接口标准，其中公共电气接口(CEI)把背板通信速率提高到6G和11G的水平。
作为计算机接口技术从并行向串行的标志性转变，PCI Express将会取代PCI和PCI-X而成为外围设备(网络、存储和视频)的通用高速接口标准。
在此转变过程中，提供向下兼容的“桥接器件”会率先推向市场，随后是完全基于PCI Express的外围设备板卡。
与此同时，PCI Express的应用也向通信领域拓展，基于PCI Express架构的“先进交换”就是面向通信而提出的。
PCI工业计算机制造商协会(PICMG)正在制订一系列称之为先进电信计算架构(AdvancedTCA)的规范，包括对背板、电源、散热、机械和系统管理等方面的要求，旨在为下一代电信设备提供标准化的通用平台。
