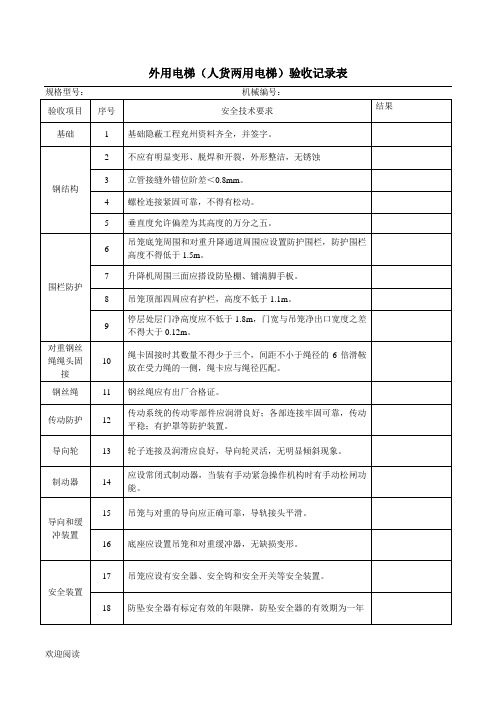

外用电梯（人货两用电梯）验收记录表规格型号：机械编号：验收项目序号安全技术要求结果基础 1 基础隐蔽工程兖州资料齐全，并签字。
钢结构2 不应有明显变形、脱焊和开裂，外形整洁，无锈蚀3 立管接缝外错位阶差＜0.8mm。
4 螺栓连接紧固可靠，不得有松动。
5 垂直度允许偏差为其高度的万分之五。
围栏防护6吊笼底笼周围和对重升降通道周围应设置防护围栏，防护围栏高度不得低于1.5m。
7 升降机周围三面应搭设防坠棚、铺满脚手板。
8 吊笼顶部四周应有护栏，高度不低于1.1m。
9停层处层门净高度应不低于1.8m，门宽与吊笼净出口宽度之差不得大于0.12m。
对重钢丝绳绳头固接10绳卡固接时其数量不得少于三个，间距不小于绳径的6倍滑鞍放在受力绳的一侧，绳卡应与绳径匹配。
钢丝绳11 钢丝绳应有出厂合格证。
传动防护12 传动系统的传动零部件应润滑良好；各部连接牢固可靠，传动平稳；有护罩等防护装置。
导向轮13 轮子连接及润滑应良好，导向轮灵活，无明显倾斜现象。
制动器14 应设常闭式制动器，当装有手动紧急操作机构时有手动松闸功能。
导向和缓冲装置15 吊笼与对重的导向应正确可靠，导轨接头平滑。
16 底座应设置吊笼和对重缓冲器，无缺损变形。
安全装置17 吊笼应设有安全器、安全钩和安全开关等安全装置。
18 防坠安全器有标定有效的年限牌，防坠安全器的有效期为一年19 上限位和上级限位开关之间的越程距离不小于0.15m，限位开关、极限开关和放松绳开关，性能良好可靠。
导轨架的附着20 外用电梯的运动部件与建筑物和固定设备、脚手架等之间的距离不得小于0.25m。
21 附着装置之间距离应符合使用说明书要求，保持基本水平，与埋件连接采用螺栓连接形式要牢固可靠。
电器22 电器装置应防护良好，有接零保护。
23 主电路应设有相序和断相保护器及过载保护。
24 电路应设总接触器、短路、失压、零位保护，配电箱无明显变形锈蚀、开启自如，箱内线路排列整齐，电器元件安装牢固，无松动，多热现象。

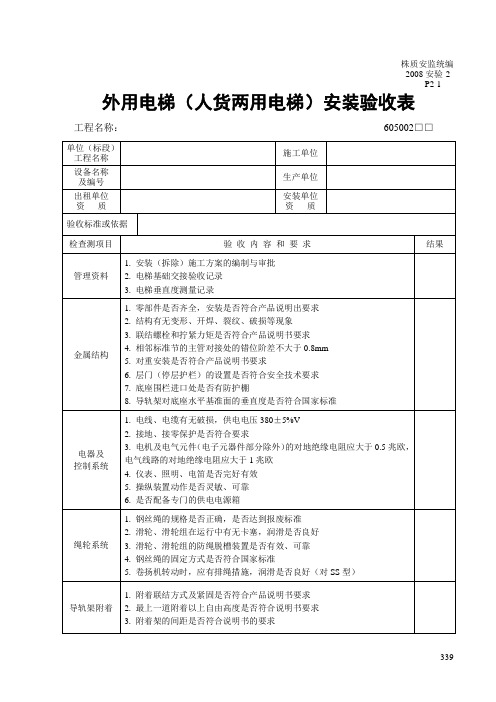

外用电梯安装验收单
施工项目名称：验收时间：年月日架设安装位置：高度：
序号量化验收内容及标准验收结果是否合格
1 制动器、限速器、门帘锁、上下限位装置经试验齐全灵敏有效。
2 电梯底笼周围2.5米范围内设置牢固的防护栏杆，进出口处的上部按坠落半径搭设足够尺寸的防护棚，防护棚用5厘米厚木板。
3 电梯与各层站过桥和运输通道两侧设1.2米以上防护栏杆及18厘米档脚板，用立网封闭，进出口处设常闭型防护门。
4 外用电梯设明显限载标志牌。
（载人、载重量）电梯作业应设信号指示设鸣铃示意。
5 架体导轨架安装时用经纬仪对电梯在两个方向进行测量校准，垂直度偏差不超过万分之五。
导轨架顶部自由高度，导轨架与建筑物距离，附壁架之间的垂直距离，以及最低附壁架离地面高度不得超过说明书规定。
6 附壁架必须与建筑结构进行连接，建筑物符合强度要求，严禁附壁架与脚手架连接。
7 电梯应单独安装配电箱，并按规定做保护接零（接地）、重复接地和装设漏电保护器。
装设在阴暗处的电梯或夜班作业的电梯在全行程上装设足够照明和明显的层站编号标志灯具。
8 架体设防雷装置，避雷针采用Ф20钢筋，长度1-2m 置于架体最顶端，引下线不得采用铝线，接地体阻值不大于10欧姆。
验收意见：
参检人员安全员：
年月日。
验收日期: 工程名称施工地点
外用电梯安装完毕验收表（一）
施工单位
安装负责人
型号设备编号安装高度（m）
检查项
目
内容和要求检查结果
电梯结
构部件、附件、联结件安装是否齐全，位置是否正确；
螺栓拧紧力矩是否达到技术要求，开口销是否完全撬开；结构是否有变形、开焊、疲劳裂纹；
绳轮系统钢丝绳规格是否正确、断丝和磨损是否达到报废标准；滑轮防脱槽装置是否齐全；
钢丝绳固定和编插是否达到国家标准；
各部位滑轮转动是否灵活、可靠、有无卡塞现象；
传动系
统运行是否平稳，起制动是否正常，有无导常响声；各润滑点是否润滑良好、润滑油牌号是否正确；电机制动器是否可靠；
电气系
统电缆供电系统供电是否正常，工作电压为380V± 10%; 接触器、继电器触点良好；
仪表、照明、报警系统是否完好、可靠；
控制、操纵装置动作是否灵活，可靠；
电器各种安全保护装置是否齐全；
电器线路的绝缘电阻应》1M Q
电器系统对升降机的绝缘电阻〉0.5M Q ；
升降机接地电阻〉4Q ;
施工电梯。
