5000td新型干法水泥厂石灰石矩形预均化堆场工艺设计_毕业设计

唐 山 学 院毕 业 设 计设计题目：5000t/d 新型干法水泥厂石灰石圆形预均化堆场工艺设计系 别：_________________________班 级：_________________________09无机非金属材料工程(1)班 环境与化学工程系5000t/d新型干法水泥厂石灰石圆形预均化堆场工艺设计摘要本设计是5000t/d新型干法水泥厂全厂和石灰石圆形预均化堆场工艺设计。

根据任务书的地形图来确定全厂工艺布置，绘制出全厂工艺布置图及石灰石预均化堆场工艺布置图。

在此设计中，全厂生产线采用一条龙布置，流程顺畅，而且节省输送设备；全厂的工艺流程从原料的进厂到水泥出厂都采用均化措施，还能保证出厂的水泥的质量；全厂的主要设备的选型从生料磨到水泥磨都采用立磨，它粉磨效率高、单位电耗低、磨内的空间大、烘干能力强；石灰石的预均化使用圆形预均化堆场，占地面积更小，与矩形预均化堆场相比更可以避免端锥效应，而且采用人字形堆料（端面取料），更好的解决了均化效果过渡带问题。

关键词：石灰石圆形预均化堆场端锥效应均化效果Design of 5000t/d NSP Cement PlantCircular Coal Prehomogenizing YardProcessAbstractThis design is the process design of 5000t/d new dry process cement plant and limestone circular preblend stockpile. Under the mandate given topography determines the plant process layout, draw the plant process layout and the limestone pre-blending bed process layout. In this design, the entire production line use one-stop arrangement, flow smooth process, save transportation equipment; the whole process from raw materials to the cement leave factory all use homogenization measures, guarantee the quality of cement; the main equipment selection from the raw mill to cement mill adopt vertical mill, they have high grinding efficiency, low unit power consumption, large grinding space, high drying ability; pulverized coal pre-blending using circular pre-blending bed, they have smaller floor area, contrast with the rectangle pre-blending bed they can avoided the telos effect, they use the lambdoidal windrow ( end face take material ), solve the transition zone better.Keywords: limestone; circular pre-blending bed ; telos effect ; homogenizing effect目录1 引言 (1)1.1 新型干法水泥技术的生产特点 (1)1.2 新型干法水泥的生产发展 (3)2 参数的确定 (4)2.2 熟料热耗的确定 (6)2.3 熟料标号的确定 (6)2.4 石膏加入量、混合材加入量的确定 (7)2.4.1 石膏加入量的确定 (7)2.4.2 混合材加入量的确定 (8)3 物料平衡计算 (8)3.1 配料计算 (8)3.1.1 煤灰掺入量 (9)3.1.2 计算干燥原料的配合比 (10)3.1.3 熟料的化学成分 (10)3.1.4 熟料率值的计算 (10)3.1.5 熟料矿物组成 (11)3.1.6 计算湿物料的配合比 (11)3.2 物料平衡计算 (12)3.2.1 窑产量的标定 (12)3.2.2 生产能力的计算 (12)3.2.3 原料消耗定额 (13)3.2.4物料平衡表 (15)4 全厂工艺流程的确定 (16)4.1 工艺流程确定 (16)4.1.1 原料、燃料的预均化措施 (16)4.1.2 原料与燃料的破碎工艺 (17)4.1.3 生料制备系统 (18)4.1.4 生料粉均化系统 (19)4.1.5 煤粉制备系统 (20)4.1.6 熟料烧成系统的选择 (20)4.1.7 矿渣粉磨系统 (20)4.1.8 水泥制备系统 (20)4.1.9 水泥库及包装系统的确定 (21)4.2 主机设备选型、储库堆场计算 (24)4.2.1 各种主机小时产量（周平衡法） (24)4.2.2 主机平衡表 (27)4.2.3 全厂堆场、储库计算 (28)4.3 水泥厂工艺流程方框图 (33)5 全厂的质量控制点及控制指标 (34)6 石灰石预均化堆场设计 (36)6.1 石灰石预均化工艺流程的确定 (36)6.1.1 石灰石预均化流程的确定 (36)6.1.2 石灰石预均化堆场的技术参数 (36)6.1.3 石灰石预均化堆场的设备选型 (36)6.2 提高石灰石预均化效果的措施 (39)7 结论 (40)谢辞 (41)参考文献 (42)附录 (43)唐山学院毕业设计1 引言新型干法水泥生产的核心由悬浮预热和预分解技术组成，令现代科学技术和工业生产结合的最新的成就，拥有均化、节能、环保、自动控制、长期安全运转与科学管理六大保证体系，是现代高新技术在水泥工业的榜样。

绵阳职业技术学院材料工程系2014-2015 学年第 1 学期水泥综合设计 任务书班级 学生 指导教师 时间 9.1-12.14一、综合设计题目日产5000t/d 的新型干法水泥厂的总体设计及烧成窑尾工艺设计 生产品种：普通硅酸盐水泥—P.O 52.5 60%矿渣硅酸盐水泥—P.S.A 42.5 40%二、综合设计任务与要求：（1）设计主要内容及要求①全厂工艺设计计算：配料设计、配料计算、物料平衡、主机平衡、储运平衡。

② 全厂总平面布置：合理布置全厂所有建筑物、构筑物、铁路、道路及地上的和地下的工程管线的平面相互位置，使之符合工艺过程。

画图比例：1:1000。

③重点车间设计：预热器、分解炉、回转窑的选型；主要附属设备的选型；车间的工艺布置。

画图比例：1:100，扩大初步设计深度。

④编写设计说明书：内容包括封面、任务书、内容摘要、目录、前言、正文（设计工艺计算与选型计算及相关说明）、总结、参考文献等。

说明书中一级标题字号为小三加粗，二级标题为四号加粗，三级标题为小四加粗、正文为小四，行距为1.25，页数不少于40页。

（2）设计进度要求：（3）学生按学校规定上课时间到设计室进行设计，严禁将食物带入设计室，保持设计室卫生。

学生有事情离开设计现场，要求履行请假手续，不得无故缺席。

时间第1周第2周第3周第4周第10周第11～14周 第15周 内容 配料计算 物料平衡 主机平衡 储库平衡 车间设计绘制总平面图 及车间布置图毕业答辩前言新型干法水泥生产自问世以来倍受世界各国的关注，特别是上世纪80 年代以来得到了突飞猛进的发展，国际水泥工业以预分解技术为核心，将现代科学技术和工业化生产的最新成果广泛应用于水泥生产的全过程，形成了一套具有现代高科技为特征和符合优质、高效、节能、环保以及大型化、自动化的现代生产方法。

新型干法水泥技术代表了现阶段最高的水泥烧成技术，可以提高窑单位容积产量、提高窑砖衬寿命和运转率，且自动化水平高、生产规模大，可以选用低质燃料或低价废物燃料，节省燃料，降低热耗和电耗，减小设备和基建投资费用、CO 和 NOx生成量少和事故率低，操作稳定。

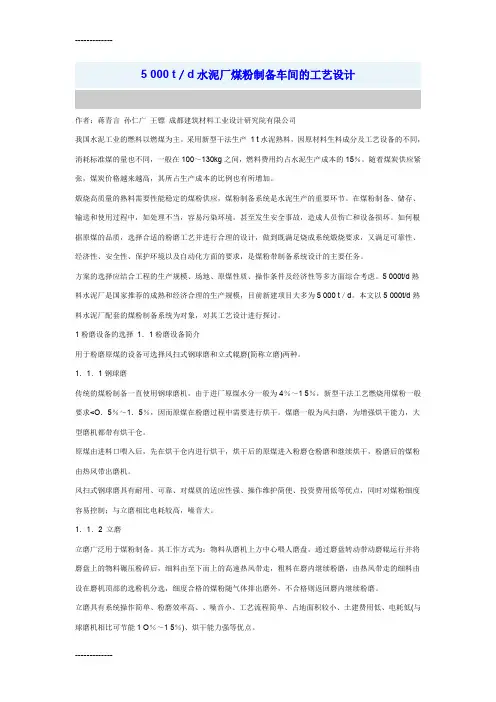

5 000 t／d水泥厂煤粉制备车间的工艺设计作者：蒋青言孙仁广王镖成都建筑材料工业设计研究院有限公司我国水泥工业的燃料以燃煤为主。

采用新型干法生产 1 t水泥熟料，因原材料生料成分及工艺设备的不同，消耗标准煤的量也不同，一般在100～130kg之间，燃料费用约占水泥生产成本的15％。

随着煤炭供应紧张，煤炭价格越来越高，其所占生产成本的比例也有所增加。

煅烧高质量的熟料需要性能稳定的煤粉供应，煤粉制备系统是水泥生产的重要环节。

在煤粉制备、储存、输送和使用过程中，如处理不当，容易污染环境，甚至发生安全事故，造成人员伤亡和设备损坏。

如何根据原煤的品质，选择合适的粉磨工艺并进行合理的设计，做到既满足烧成系统煅烧要求，又满足可靠性、经济性、安全性、保护环境以及自动化方面的要求，是煤粉带制备系统设计的主要任务。

方案的选择应结合工程的生产规模、场地、原煤性质、操作条件及经济性等多方面综合考虑。

5 000t/d熟料水泥厂是国家推荐的成熟和经济合理的生产规模，目前新建项目大多为5 000 t／d。

本文以5 000t/d熟料水泥厂配套的煤粉制备系统为对象，对其工艺设计进行探讨。

1粉磨设备的选择1．1粉磨设备简介用于粉磨原煤的设备可选择风扫式钢球磨和立式辊磨(简称立磨)两种。

1．1．1钢球磨传统的煤粉制备一直使用钢球磨机，由于进厂原煤水分一般为4％～1 5％，新型干法工艺燃烧用煤粉一般要求<O．5％～1．5％，因而原煤在粉磨过程中需要进行烘干。

煤磨一般为风扫磨，为增强烘干能力，大型磨机都带有烘干仓。

原煤由进料口喂入后，先在烘干仓内进行烘干，烘干后的原煤进入粉磨仓粉磨和继续烘干，粉磨后的煤粉由热风带出磨机。

风扫式钢球磨具有耐用、可靠、对煤质的适应性强、操作维护简便、投资费用低等优点，同时对煤粉细度容易控制；与立磨相比电耗较高，噪音大。

1．1．2 立磨立磨广泛用于煤粉制备。

其工作方式为：物料从磨机上方中心喂人磨盘，通过磨盘转动带动磨辊运行并将磨盘上的物料碾压粉碎后，细料由至下而上的高速热风带走，粗料在磨内继续粉磨，由热风带走的细料由设在磨机顶部的选粉机分选，细度合格的煤粉随气体排出磨外，不合格则返回磨内继续粉磨。

摘要本次设计的任务是日产5000吨水泥熟料水泥厂生料粉磨系统工艺设计。

近年来随着我国装备制造业技术水平和生产能力的不断提高，水泥生产线的规模大型化已渐成趋势。

从国内外诸多水泥厂建设过程的经历来看，主机选型特别是生料磨的选型合理与否是影响项目投资，工程进度和投产后经济效益的重要因素。

目前国内采用的生料磨系统主要有球磨烘干兼粉磨，立磨和辊压机终粉磨这三种系统。

粉磨效率低，能耗大是球磨机系统的缺点。

辊压机系统在粒度级配，操作维修等方面有缺陷。

而立磨在粉磨和烘干能力，能耗及喂料粒度等方面性能都很优越。

所以立式磨属当代水泥工业原料粉磨系统的首选。

基于物料平衡计算和设备选型计算，此次设计选择了产量为400t/h的MLS4531立磨。

关键字：工艺设计生料粉磨系统立磨系统物料平衡设备选型ABSTRACTThe design of the task is to produce 5,000 tons of cement clinker on cement raw material grinding system process China's equipment manufacturing industry in recent years, technological level and production capacity continues to improve, large scale cement production line technology has become the trend. The process of building a lot of cement from foreign experience point of view, the host selection in particular the selection of raw mill is reasonable or not is the impact of project investment, project progress and put into operation an important factor in economic. At present, raw mill system used in the main drying and grinding ball mill, vertical mill and roller press finish grinding these three systems. Grinding efficiency is low, energy consumption is the ball mill system shortcomings. Roller press system in the particle size, operation and maintenance and so flawed. Standing mill in grinding and drying capacity, energy consumption and feed particle size, etc. are all excellent performance. So are modern cement vertical mill grinding system of choice for industrial raw materials. Based on material balance calculations and equipment sizing, the design options of the output of 400t / h of MLS4531 vertical mill.Keyword：Process Design Raw material grinding system Roller mill system Material balance Equipment Selection绪论本次设计的目的在于培养我们综合运用所学的基础理论、专业知识和基本技能，提高分析、解决实际问题能力；提高查阅文献和收集资料的能力，计算机技术和外语应用能力；使我们系统而又熟练地掌握水泥厂工艺流程，具有进行水泥厂主要车间初步设计计算、编写设计说明书等工作能力；进而培养学生创新精神和实践能力，为今后的实际工作打基础。

湖南工学院2014届毕业设计（论文）课题任务书 0湖南工学院本科生毕业论文开题报告 (3)湖南工学院毕业设计（论文）工作进度检查表 (6)湖南工学院2014届毕业设计（论文）指导教师评阅表 (7)湖南工学院毕业设计（论文）评阅评语表 (8)湖南工学院毕业设计（论文）答辩资格审查表 (9)湖南工学院2014届毕业设计（论文）答辩及最终成绩评定表 (11)摘要 (12)ABSTRACT (13)第一部分：总体设计 (14)1新型干法水泥生产的简述 (14)1.1新型干法水泥生产的特点 (14)1.2新型干法水泥生产的发展 (15)2配料方案的确定 (16)2.1熟料率值的确定 (16)2.2熟料热耗的确定 (16)2.3矿渣、石膏加入量的确定 (17)3物料平衡的计算 (18)3.1配料计算 (18)3.1.1原料及燃料化学成分 (18)3.1.2煤灰掺入量的确定 (19)3.1.3计算干燥原料的配合比 (19)3.1.4 计算湿物料的配合比 (20)3.2物料平衡 (20)3.2.1工厂生产能力 (20)3.2.2原料消耗定额 (21)4.全厂工艺流程的确定 (24)4.1物料的储存与均化 (24)4.1.1物料的预均化的确定 (24)4.1.2物料破碎 (24)4.1.3生料的制备系统 (25)4.1.4生料粉均化系统 (27)4.1.5熟料烧成系统的确定 (27)4.1.6包装与散装系统 (29)4.2全厂主机设备的选型 (29)4.2.1各种主机小时产量（周平衡法） (29)4.2.2主机平衡表 (34)4.2.3全厂堆场及储库计算 (35)4.3全厂总平面布置图的设计 (44)第二部分：生料粉磨车间设计 (47)1车间工艺流程的确定 (47)1.1生料粉磨车间流程的确定 (47)1.2流程选择 (49)1.2.1配料系统的确定 (49)1.2.2配料设备的确定 (49)1.3 喂料设备的选型 (49)1.4磨机系统 (50)1.5输送设备 (51)1.6通风和收尘 (52)1.7车间安全设施的设计 (52)2提高生料粉磨系统产质量的措施 (54)结论 (55)谢辞 (56)结束语 (57)参考文献 (58)湖南工学院2014届毕业设计（论文）课题任务书学院：材料与化学工程学院 专业：无机非金属材料 指导教师 李坦平 学生姓名|刘磊课题名称日产5000吨水泥熟料生产线生料立磨车间工艺设计一、 设计题目与内容1、 设计题目日产5000吨水泥熟料生产线生料立磨车间工艺设计2、 设计内容（1） 完成全熟料生产线到熟料储库的物料平衡、主机平衡计算； 完成全 熟料生产线主机选型与堆场、储库选型；（2） 完成“生料立磨车间”的主机与附属设备的选型计算； （3） 完成“生料立磨车间”工艺布置设计，制图。

日产5000吨水泥熟料的水泥厂生料磨工艺系统的设计前言一、生料粉磨作业的功能和意义生料粉磨是水泥生产地重要工序，其主要功能在于为熟料煅烧提供性能优良的粉状生料。

对粉磨生料要求：一是要达到规定的颗粒大小；二是不同化学成分的原料混合均匀；三是粉磨效率高、能耗少、工艺简单、易于大型化、形成规模化得生产能力。

由于生料粉磨设备、土建等建设投资高，消耗能量大（一般占水泥综合电耗的1/4以上），因此采用高新技术，优化生料粉磨工艺，对水泥工业现代化建设有着十分重要的作用和意义。

二、粉磨的基本原理物料的粉磨是在外力作用下，通过冲击、挤压、研磨克服物料晶体内部各质点及警惕之间的内聚力，使大块物料变成小块以至细粉的过程。

粉磨功一部分用于物料生成新的表面，变成固体的自由表面能；大部分则转变为热量散失于空间中。

三、现代生料粉磨技术发展的特点随着新型干法水泥技术日趋完善，生料粉磨工艺取得了重大进展，其发展历程经历两大阶段：第一阶段，20世纪50年代至70年代，烘干兼粉碎钢球磨机发展阶段（包括：风扫磨及尾卸、中卸提升循环磨）；第二阶段，20世纪70年代至今，辊式磨及辊压机发展阶段。

其发展特点如下：（1）原料的烘干和粉磨作业一体化，烘干兼粉磨系统得到了广泛的应用。

并且由于结构及材质方面的改进，辊式磨获得新的发展。

（2）磨机与新型高效的选分、输送设备相匹配，组成各种新型干法闭路粉磨系统，以提高粉磨效率，增加粉磨功的有效利用率。

（3）设备日趋大型化，以简化设备和工艺流程，同窑的大型化相匹配。

钢球磨机直径已达5.5m以上，电功率6500kw台时产量300t以上，辊式磨系列中磨盘直径已达5m以上电机功率5000kw以上，台时产量500吨以上。

（4）采用电子计量称喂料、X荧光分析仪或γ-射线分析仪、电子计算机自动调节系统，控制原料配料，为入窑生料成分均齐稳定创造条件。

本科生毕业设计（5）磨机系统操作自动化，应用自动调节回路及电子计算机控制生产，带他人工操作，力求生产稳定。

浙江工业大学教科学院毕业设计开题报告设计题目:日产5000吨新型干法水泥生产线生料车间工艺设计学生姓名：学号：************专业：建筑材料与工程指导教师：***2009年 2 月 25 日一、设计题目：日产5000吨新型干法水泥生产线生料车间工艺设计二、研究的目的及意义水泥是国民经济的基础材料，使用广，用量大，素有“建筑工业的粮食”之称。

生产水泥虽需较多能源，但是水泥与砂、石等集料所制成的混凝土则是一种低能耗性的建筑材料，其单位质量的能耗，只有钢的1/5—1/6，铝合金的1/25，比红砖还低35%。

新型干法水泥生产，就是以悬浮预热和预分解技术为核心，采用新型原料、燃料均化和节能粉磨技术及装备，全线采用计算机集散控制，把现代化科学技术和工业生产最新成就广泛应用于水泥干法生产全过程，使水泥生产具有高效、优质、节能、环保和大型化、自动化、科学管理特征的现代化水泥生产方法。

新型干法水泥生产技术是20世纪50年代发展起来的，到目前为止，日本德国等发达国家，以悬浮预热和预分解为核心的新型干法水泥熟料生产设备率占95%，我国第一套悬浮预热和预分解窑1976年投产。

该技术的优点有：传热迅速，热效率高，单位容积较湿法水泥产量大，热耗低。

它集中了当代水泥工业最先进的科学技术，代表了当今水泥工业发展的基本方向和主流，是世界水泥生产方法的发展趋势，也是中国水泥工业实现由大变强、走向现代化的基本方向。

新型干法水泥工业的发展一是工艺和自动化更完善，二是趋向大型化，此外，还得益于高科技对各种高温、耐磨、耐腐蚀材料性能的改进，提高了设备的可靠性、耐用性，提高了利用率，并降低了原材料的消耗和能耗，降低生产成本和对环境的污染。

在产品质量方面，1992年德国水泥协会年会上预计，水泥和混凝土仍是21世纪的主要建筑材料。

这说明对于水泥的研究还是有很大的现实意义。

三、存在的主要问题进入21世纪后，作为传统产业的水泥行业，我国面临着紧迫的结构调整和产业升级的重任，因而在政府的宏观政策导向之下，我国的新型干法生产线如雨后春笋般发展起来，水泥产能也呈现阶梯式增长。

5000t/d水泥熟料预分解窑窑尾（低氮氧化合物排放）工艺设计摘要：水泥是社会经济发展最重要的建筑材料之一，在今后几十年甚至是上百年之内仍然是无可替代的基础材料，对人类生活文明的重要性不言而喻。

以预分解窑为代表的新型干法水泥生产技术已经成为当今水泥工业发展的主导技术和最先进的工艺，它具有生产能力大、自动化程度高、产品质量高、能耗低、有害物排放量低等一系列优点。

但在水泥生产过程中会放出一些有害物质，尤其是氮氧化合物，按照要求本设计采用一系列的方法，以求降低氮氧化合物的排放浓度。

本设计依据当今新型干法水泥生产技术的设计要求进行，主要任务是窑尾部分的工艺设计，包括新型干法水泥生产对原料、燃料的质量要求，配料方案的设计和配料计算，物料平衡计算，主辅机平衡与设备选型，储库计算和窑尾工艺设计。

关键词：5000t/d；预分解窑；低氮排放；工艺设计The Process Design of the Back End of Precalciner Kiln for 5000T/D Cement Clinker(Low Nitrogen OxideEmissions)Abstract:Cement is one of the most important building materials of the social and economic development, within the coming decades or even a century,Cement is still no substitute for basic materials, the importance of human civilization is self-evident.calciner kiln as the representatives has become leading technology and the most advanced technology of the cement industry. It has many advantages, such as high throughput, a high degree of auto mation, high quality products,low energy consumption, low emissions of harmful substances, etc.In the production process of cement will release a number of harmful substances,particularly nitrogen oxides,according to the requirement of this design,the design uses a range of methods to reduce the concentration of nitrogen oxide .Based on the design of new dry cement production technology in today's design requirements, the main task is the back-end part of the process design, including the production of cement raw materials, fuel quality requirements, the design of ingredients and ingredients, the material balance calculation , the main auxiliary balance and equipment selection, calculation and storage back-end process design.Key words: 5000T / D, Low Nitrogen Emissions, Process Precalciner kiln, Design目录第1章绪论........................................................... ..11.1 引言 (1)1.2设计简介 (1)第2章建厂基本资料 (3)2.1设计题目 (3)2.2建厂条件 (3)2.3原料质量要求 (3)2.3.1水泥原料质量要求.......................................... (3)2.3.2石膏和混合材质量要求 (4)2.4燃料品质要求 (5)2.5熟料热耗的选择 (6)2.6生产方法和窑型的选择 (6)第3章配料计算与物料和主机平衡 (8)3.1配料计算 (8)3.1.1原料原始数据 (8)3.1.1.1原燃料化学成分 (8)3.1.1.2原、燃料水分 (8)3.1.1.3烟煤的工业分析 (8)3.1.1.4烟煤的元素分析 (8)3.1.2水泥配料方案 (8)3.1.2.1三个率值的选择 (9)3.1.2.2煤灰掺入量的计算 (10)3.1.2.3干燥原料配合比试配 (10)3.1.2.4干燥原料配合比调整 (12)3.1.2.5生料湿原料配合比的计算 (14)3.1.2.6生料配合比最终确定 (14)3.2物料平衡计算 (15)3.2.1烧成车间生产能力和工厂生产能力的计算 (15)3.2.2原燃料消耗定额计算 (18)3.2.3全厂物料平衡表 (24)3.3主机平衡与选型 (24)3.3.1车间工作制度确定 (24)3.3.2主机选型 (25)3.3.3主机平衡表 (32)第4章储库计算 (33)4.1各种物料储存期的确定 (33)4.2各种原料储存设施的计算 (34)4.2.1石灰石、原煤、联合预均化堆场、石膏、矿渣预均化堆场计算 (34)4.2.1.1石灰石预均化堆场计算 (34)4.2.1.2原煤预均化堆场计算..................... (35)4.2.1.3联合储库计算........................... (36)4.2.1.4石膏、矿渣预均化堆场计算.................. (36)4.3各种物料的储存设施计算 (37)4.3.1生料配料站.............................................. ... .374.3.2生料均化库............................................. .... .394.3.3熟料库.................................................. ... .404.3.4熟料配料站 (40)4.4水泥库计算 (41)4.5储库一览表 (42)第5章物料和热平衡计算......................................... (43)5.1原始资料................................................... . (43)5.2物料平衡与热平衡计算........................................ (44)5.2.1 物料平衡计算............................................. (44)5.2.2 热平衡计算............................................... (50)5.3物料平衡表与热平衡表的编制................................... ..54第6章窑外分解系统的设计计算 (56)6.1原始资料..................................................... ..566.2相关参数的设定 (56)6.3单位烟气的计算 (58)6.4窑尾系统各部位烟气量计算..................................... ..586.5窑尾各部位烟气量汇总表....................................... ..616.6分解炉设计方案选择 (61)6.7分解炉结构尺寸计算........................................... ..636.8旋风筒设计方案选择 (66)6.9旋风筒结构尺寸计算 (68)6.10分解炉与旋风筒尺寸汇总表 (75)第7章窑尾设备的计算及选型...................................... ... (77)7.1窑尾冷却器（喷水装置）的计算及选型....................... . ... (77)7.2窑尾收尘器选型 (77)7.3窑尾高温风机以及窑尾排风机选型 (78)7.4烟囱的计算选型 (78)7.5提升机及喂料装置的选型 (79)第8章低NOX排放技术........................................... .. (86)第9章烧成车间工艺布置........................................... .. (88)第10章全厂工艺平面布置............................................. ..899.1全厂总平面布置基本原则 (89)9.2全厂总平面布置说明.......................................... (90)结语 (91)致谢................................................................. .. .92参考文献.......................................................... .. .. ..93第一章绪论1.1引言我国氮氧化合物的排放量年增长5%-8%，如果不采取进一步的的减排措施，到2030年我国氮氧化合物排放量将达到3540吨，如此巨大的排放量讲给公众健康和生态环境带来灾难性的后果，而水泥行业对氮氧化合物的贡献仅次于电力行业与机动车尾气排放，巨第三。

日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1日产5000吨熟料水泥生产线工艺设计-参数摘要本次设计的是一条日产5000 吨水泥熟料的新型干法水泥生产线。

该生产线主要生产的水泥品种为P.O 42.5和P.F 32.5水泥，袋散比为：40%：60%。

本次设计的主要内容包括：全厂生产工艺流程设计；熟料矿物组成设计及配料计算；工艺平衡计算（物料平衡、储库平衡、主机平衡）；计算和确定新型回转窑、悬浮预热器、分解炉的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述、全厂质量控制表等；最后进行了全厂工艺平面布置的设计。

在本次设计中，采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等，特别是采用的TDF型分解炉为喷腾型分解炉，结构简单，外形规整，便于设计布置，为DD型的改进型，是国内制造的新一代分解炉。

本次设计还采用了利用窑尾热废气预热生料以及在窑头窑尾设置余热锅炉进行余热发电的有效方法来降低系统热耗。

关键词：配料，选型，预热器，分解炉，烧成窑尾The Design of a Cement Clinker Production Line With the Capacity of 5000 Tons Per Day-Parameter 3ABSTRACTThe title of the graduating design is to construct a cement plant with 5000 tons per day production line the main production is 42.5 P.O and 32.5 P.F, Bag than scattered: 40%：60%。

The main content of this design is:Selection of ratios and the calculating and of raw mixes ;Manufacturing process and selection of the main machines ;The phases of this design is to calculate and design preheated and pre -claimer and also the balancing of the main machines at the same time , I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation etc ;The 1ast step of the design is the layout of the whole plant .In the design , some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and acts .In this design, adopt some new technology, for example: efficiency vertical polishing and efficient classifier, etc.Especially the TDF type of decomposing furnace smoke for spray type decomposition furnace, simple and neat appearance, easy to design layout, DD type for improved by tianjin cement design institute transformation, the domestic manufacturing of a new generation of decomposing furnace.This design has also used the use of hot gas preheating and end of the raw material in the kiln head end of the waste heat boiler to waste heat power set the effective method to reduce the heat consumption system.KEY WORDS:ratio of raw materials ，slection ，preheater, calciner，Burn into kiln tail目录前言(7)第1章工艺设计的指导思想与原则(8)1.1 总体设计(8)1.1.1指导思想(2)1.1.2设计原则(9)1.1.3厂址选择(5)第二章配料计算(7)2.1毕业设计原始资料(7)2.2设计内容(8)2.3配料计算(8)2.3.1熟料率值的确定(8)2.3.2熟料热耗的确定(8)2.3.3用EXCEL计算干生料的配合比(8)2.3.4将干料配比折算成湿料配比(11)第三章物料平衡(13)3.1烧成车间生产能力和工厂能力的计算(13) 3.1.1窑型和规格的选取(13)3.1.2窑的台时产量标定(13)3.2原、燃材料消耗定额的计算(14)3.2.1生料消耗定额(15)3.2.2干石膏消耗定额(16)3.2.3干混合材消耗定额(16)3.2.4干煤的消耗定额(17)3.2.5设计水泥产量(17)第4章主机平衡(19)主机设备及工作制度(20)第五章储库平衡(24)5.1储库的设计(24)5.2生产工艺流程及特点(24)5.2.1生产质量控制网(25)5.2.2工艺流程描述(26)5.2.3物料储存方式、储存量及储存期(30)第六章烧成窑尾工艺计算(32)6.1理论料耗(32)6.1.1生料料耗(33)6.1.2预热器飞灰量(33)6.1.3收尘器收入飞灰量(33)6.1.4出收尘器的飞灰量(33)6.1.5实际料耗(33)6.1.6预热器喂料量(33)6.2预热器及分解炉工艺计算(33)6.2.1准备计算(33)6.2.2 C5废气量(35)6.2.3 C4废气量(35)6.2.4 C3废气量(36)6.2.5 C2废气量(36)6.2.6 C1废气量(36)第七章烧成窑尾设备选型(38)7.1烧成窑尾系统的热工设备简介(38)7.1.1预热器(39)7.1.2 TDF型分解炉(39)7.1.3回转窑(40)7.2三次风管直径的确定(40)7.3分解炉规格的确定(40)7.4预热器规格的确定(42)7.4.1 五级预热器规格的确定(42)7.4.2 四级预热器规格的确定(42)7.4.3 三级预热器规格的确定(43)日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1第2页7.4.4 二级预热器规格的确定(43)7.4.5 一级预热器规格的确定(43)结论(45)谢辞(46)参考文献(47)前言毕业设计是学生完成所有理论课和实验实习课程后的一个教学环节，它在教师的指导下，由学生综合运用学过的专业基础理论和实践生产知识，查阅工具书和各种技术资料以达到计算绘图编写说明书等来解决实际技术问题的教学环节，也是从事技术工作的一次技术演习，与先前教学过程相比，具有较强的综合性、实践性和探索性，是学生在校学习的最高阶段。

本科毕业设计（论文）项目名称：5000t/d新型干法水泥熟料生产线-水泥粉磨车间工艺设计学院名称武汉理工大学网络教育学院专业名称无机非金属材料工程二○一五年四月摘要本设计采用先进的新型干法窑外分解生产工艺，建设一条日产5000吨熟料带9MW纯低温余热发电水泥生产线、，年产硅酸盐水泥熟料155万吨，年产水泥200万吨的新型干法水泥生产线。

回转窑规格为φ4.8×72m，窑尾采用带CDC型分解炉及双系列五级低压损CNC旋风预热器的窑外分解系统，熟料烧成热耗3176kJ/kg.cl(760kCal/kg.cl)，窑系统年运转天数310天。

在设计过程中，我参考了很多的实际例子，并且结合理论经验数据。

但是还是有很多缺点存在，所以望谅解。

其中主要设计内容有1. 厂址选择：厂址选择工作是一项综合性工作，需要有关专业有经验的技术人员参加。

2. 全厂布局：厂址选择好以后就是全厂布局阶段了，全厂布局的好坏会影响到水泥生产的流程。

3. 窑的选择：在选择窑的过程中，我运用经验理论公式算出窑型，同时我也查找了实际厂家的情况，最后我综合两者定出我的窑型。

4. 物料平衡计算：按照经验公式（水硬率、石灰石饱和系数、硅酸率、铝氧率）计算，得出恰当的率值为：KH=0.90±0.02、n= 2.70±0.10、p= 1.60±0.10。

5. 生产车间工艺设计及主机设备选型：主机的选型在水泥生产过程中是重要的环节，选型的主要依据就是物料平衡计算的结果。

6. 物料的储存和均化：库的选型，堆场的计算在这里均有介绍。

7. 重点车间设计：在这一章里，我介绍了重点车间的布置和选型。

我设计的主要车间就是生料粉磨车间。

8. 附属设备选型：附属设备包括，中央链，输送机，风机等设备。

关键词：水泥，新型干法生产线，旋窑，厂址目录第一章总论 (7)1.1 项目名称 (7)1.2设计依据 (7)1.3设计原则和指导思想 (7)1.4建设规模、生产方法及产品纲领 (7)1.5设计范围 (8)1.6建设条件 (8)1.6.1 原料与燃料 (8)1.6.2厂址条件 (10)1.6.3供电条件 (11)1.6.4 供水条件 (11)1.6.5气象条件与地震烈度 (11)1.7技术方案简述 (12)1.7.1石灰石破碎和储存 (12)1.7.2辅助原料、原煤破碎 (12)1.7.3辅助原料及原煤预均化 (12)1.7.4生料粉磨 (12)1.7.5生料均化与储存 (13)1.7.6 烧成系统 (13)1.7.7 熟料储存及散装 (14)1.7.8煤粉制备 (14)1.7.9空压机站 (14)1.7.10中央化验室 (14)1.7.11电气自控方案 (14)1.8余热发电 (15)第二章配料计算 (16)2.1生产方法及产品方案 (16)2.2配料用原、燃料成份数据 (16)2.3配料率值的选择 (16)2.4计算煤灰掺入量 (16)2.5计算干燥原料配合比 (17)2.6计算湿原料的配合比 (18)2.7配料计算结果 (19)2.8评述及建议 (19)第三章物料平衡 (20)3.1原燃材料消耗定额计算 (21)3.2石膏、炉渣、粉煤灰消耗定额计算 (22)3.3根据配料设计计算出的全厂物料平衡量 (23)第四章主机平衡 (26)4.1生产规模与产品品种 (26)4.2生产方法 (26)4.3工艺设计及设备选型原则 (26)4.4主机设备及主要设施配置 (26)4.4.1石灰石破碎 (26)4.4.2辅助原料破碎 (27)4.4.3原煤破碎 (27)4.4.4联合预均化 (27)4.4.5 生料粉磨 (28)4.4.6 窑、磨废气处理 (29)4.4.7 生料均化及窑尾喂料 (31)4.4.8 烧成系统 (32)4.4.9 煤粉制备 (33)4.4.10 空压机站 (33)4.4.11 水泥磨 (33)4.5 全厂工艺主机设备表 (34)第五章储库平衡 (40)5.1石灰石储存 (40)5.2页岩储存 (41)5.3硅石储存 (42)5.4铜镍渣储存 (42)5.5生料均化库 (43)5.6熟料库 (44)5.7原煤储存（露天堆场） (44)5.8石膏储存 (44)5.9炉渣 (45)5.10粉煤灰 (46)5.11熟料配料圆库 (47)5.12全厂物料储库形式和储存量 (48)第六章水泥车间工艺计算 (49)6.1水泥粉磨系统方案比较及选择 (49)6.2工艺流程简介 (50)6.3设备参数计算 (51)6.3.1磨机系统 (51)6.3.2辊压机系统 (54)结论....................................................................................................................... 错误!未定义书签。

毕业设计方案题目5000t/d熟料新型干法水泥厂烧成窑尾系统工艺设计学院材料科学与工程专业材料科学与工程班级学生学号指导教师二〇一一年三月三十日学院材料科学与工程专业材料科学与工程学生学号设计题目5000t/d熟料新型干法水泥厂烧成窑尾系统工艺设计一、选题背景与意义1. 国内外研究现状水泥是社会经济发展最重要的建筑材料之一，在今后几十年甚至是上百年之内仍然是无可替代的基础材料，对人类生活文明的重要性不言而喻。

二十世纪六十年代至八十年代这二十年中，国外水泥生产技术发生了重大变革，经历了两个发展阶段。

第一阶段是由湿法或半干法向预热器窑新型干法发展；第二阶段是由预热器窑向预分解窑发展。

至七十年代末，世界上工业发达国家基本上都完成了这个转变。

自九十年代以来世界水泥产量平均每年以4%的速度连续增长。

这种发展趋势今后仍将保持下去。

近10年来，发达国家由于各国经济发展速度减缓，生产成本增高和能源消耗、环保要求等各方面原因，水泥生产呈现饱和和缩减态势。

而与此同时，发展中国家水泥需求量不断增大，带动了那里的水泥工业的迅猛发展，特别是东亚、西南亚地区，1998年亚洲国家生产的水泥几乎占到了世界水泥总量的60%以上。

在此期间，发达国家的跨国公司和集团，利用他们在水泥生产技术和装备制造方面的优势以及在国际资本运作方面的实力，利用发展中国家丰富的原料资源、相对廉价的劳动力以及资金的相对短缺，采取在发展中国家投资或合资建厂以及购买股权的办法，在国外发展自己的水泥基地，发展国际水泥贸易取得比在本国更大的经济利益，甚至反销本国，满足本国的水泥消费需求。

在这方面，日本、韩国表现得最为明显。

欧洲一些大公司半数以上产量是在国外生产的。

七十年代我国陆续建立了一些立筒预热器窑和旋风预热器窑，并在预分解的开发方面烧油烧煤实验均获得成功。

七十年代末我国分别从日本、澳大利亚、丹麦等国引进了大、中型的预分解窑干法生产成套设备，并在建成投产后取得良好的技术经济效益。

唐 山 学 院毕 业 设 计设计题目：5000t/d 新型干法水泥厂煤粉制备车间工艺设计系 别：_________________________ 班 级：_________________________姓 名：_________________________指 导 教 师：_________________________2013年6月13日刘臻 09无机非金属材料（2）班 环境与化学工程系5000t/d新型干法水泥厂煤粉制备车间工艺设计摘要本设计的任务是设计日产熟料5000吨的水泥厂。

设计过程包括厂址的选择、全厂的布局、窑的选型、物料的平衡计算、各车间工艺设计以及主机选型、物料的储存、物料的预均化和重点车间设计等内容。

重点设计的车间是煤粉制备车间。

采用的是目前较为广泛使用的立磨粉磨系统，此粉磨系统是将物料喂入辊式磨后，在磨内粉磨成品。

该粉磨系统目前的运用技术已经成熟，具有高效节能等特点，被许多大型的水泥厂家所青睐。

关键字：工艺设计新型干法煤粉粉磨The Daily 5,000 Ton Clinker NSP CementPowered Coal Prepares The WorkshopTechnological DesignAbstractThe design task is to design 5,000 tons of clinker cement factory.Design process including site selection, layout of the entire plant, the Selection kiln, the material balance calculations, the production workshop process design and host selection, material storage ,material homogenizing and the key workshop design etc. Focus on the design of the workshop is pulverized coal preparation plant, we use the more widespread use of vertical mill grinding system ,the grinding system is the material after roller press rolling and powder into the finished product. The system is currently using technology has become increasingly mature, a highly efficient energy-saving features such as large-scale cement factory home to the majority to accept.Key word：technological design; NSP; coal grinding目录第一部分：总体设计 (1)1 新型干法水泥生产的发展与特点 (1)1.1新型干法水泥生产的发展 (1)1.2新型干法水泥生产的特点 (2)2 参数的确定 (4)2.1熟料率值的确定 (4)2.2熟料热耗的确定 (5)2.3熟料标号的确定 (5)2.4矿渣及石膏掺加量的确定 (6)3 物料平衡的计算 (8)3.1 配料计算 (8)3.1.1计算煤灰掺入量 (8)3.1.2 计算干燥原料的配合比 (9)3.1.3熟料矿物组成 (9)3.1.4计算湿物料的配合比 (10)3.2 物料平衡 (10)3.2.1工厂生产能力 (10)3.2.2原料消耗定额 (11)4 全厂流程的确定 (15)4.1流程论述 (15)4.2主机设备选型计算 (19)4.2.1各种主机小时产量 (20)4.2.2主机平衡表 (25)4.2.3全厂堆场及储库计算 (25)4.4全厂工艺流程方框图 (34)5 全厂的质量控制点及控制指标 (35)6 全厂总平面布置图的设计 (37)6.1全场总平面设计的基本原则 (37)第二部分：煤粉制备车间设计 (38)1 车间工艺流程的确定 (38)1.1车间流程的确定 (38)1.2煤磨设备的技术参数 (39)1.3煤粉的计量及喂料设备 (41)1.4粗煤仓与细煤仓的设计 (42)1.5输送设备的选择 (42)1.6煤粉车间的通风和收尘 (43)1.6.1 通风的作用 (43)1.6.2 除尘设施 (44)1.7车间安全设施的设计 (44)2 提高煤粉制备系统产质量的措施 (47)3 煤粉制备车间工艺布置图的设计思路与要点 (48)结论 (49)参考文献 (50)结束语 (51)谢辞 (52)第一部分：总体设计1 新型干法水泥生产的发展与特点1.1新型干法水泥生产的发展近年来，代表最新水泥生产技术水平的新型干法水泥生产技术和装备，具有单位容积大、热利用率好、电耗低、污染小、生产效率高、产品质量稳定、规模经济效益好等特点，使工厂在生产规模和技术装备大型化、生产工艺节能化、操作管理自动化、环境保护生态化等方面取得了很大的进步。

前言水泥是建筑工业三大基本材料之一，使用广、用量大，素有“建筑工业的粮食”之称。

生产水泥虽需要较多的能源，但水泥与砂、石等材料的混泥土是一种低能耗新型建筑材料。

例如，在相同荷载的条件下，混泥土柱的耗能量仅为钢柱的1/5-1/6,砖柱的1/4。

根据预测，在未来的几十年内，水泥依旧是主要建筑材料。

水泥具有较好的可塑性，与砂、石等胶合后的混和物具有较好的和易性，可浇注成多种形状及尺寸的构件，以满足设计上的不同要求；水泥的适应性较强，适用于海上、地下、深水、严寒、干热、腐蚀、辐射等多种条件下；水泥还可与多种有机、无机材料制成多种用途的水泥复合材料；水泥耐久性较好，维修工作量小，不易生锈、耐腐朽。

目前，水泥已广泛用于建筑、水利、道路、国防等工程中。

近年来，宇航、信息及其它新兴工业中对各种具有特种性能的水泥复合材料的需求也越来越大。

因此，水泥工业在整个国民经济中起着十分重要的作用。

在目前甚至未来相当长的时期内，水泥仍将是人类社会的主要的建筑材料。

原始水泥可追溯到5000年前，埃及的金字塔、古希腊和古罗马时代用石灰掺砂制成的混和沙浆，曾被用于砌筑石块和砖块，这种用来做砌筑用的胶凝材料被称为原始水泥。

它为现代水泥的发明奠定了基础。

1824年，英国泥水工J．阿斯普丁发明了一种把石灰石和粘土混和后加以煅烧来制造水泥的方法，并获得了专利权。

这种水泥同英国附近波特兰小城盛产的石材颜色相近，故称为波特兰水泥。

人类最早是利用间歇式土窑（后发展成土立窑）煅烧水泥熟料。

1877年回转窑烧制水泥熟料获得了专利权，继而出现了单筒冷却机、立式磨及单仓钢球磨等，从而有效地提高了水泥的产量和质量。

1905年湿法回转窑出现。

1910年土立窑得到了改进，实现了立窑机械化连续生产。

1928年德国的立列波博士和波利休斯公司在对立窑、回转窑综合分析研究后，创造了带回转炉箅子的回转窑，为了纪念发明者与创造公司，取名为“立波尔窑”。

1950年，悬浮预热器由德国发明成功并开始应用，大幅度降低了熟料生产的热耗，极大地提高了生产规模。

1建厂基础资料1.1 设计题目日产5000吨水泥熟料新型干法生产线窑尾系统工艺设计。

1.2 建厂条件(1) 建厂地点：安徽省巢湖(2) 当地气象资料主导风向：西南风；最大风速：10m/s全年总降雨量：724mm日最大降雨量：298mm最大积雪：200mm全年最高温度：39℃；最低温度：-15℃；月平均：最热27.6℃：最冷-1.4℃。

(3) 厂址的自然条件厂区地形：平坦；地耐力：200kPa(4) 矿山资源，各种原料燃料的来源、距离、数量及运输方式石灰石：工厂自备矿山，储量丰富，汽车运入（粉）砂岩：工厂自备矿山，储量丰富，汽车运入矿渣：某钢厂供应，汽车运入铁粉：某钢厂供应，汽车运入石膏：石膏矿供应，成分稳定，汽车运入煤：煤矿供应，火车运入电源水源：供电可靠，水源充足交通运输：交通便利，公路、水路临近厂产品供销散装60％，包装40％(5) 全厂生产规模、产品各种标号:工厂生产熟料5000t/d，产品品种32.5#普通硅酸盐水泥50%和42.5#普通硅酸盐水泥50%。

(6) 生产方法：新型干法1.3原料化学成分表1.1原料化学成分物料名称烧失量SiO2(%)Al2O3(%)Fe2O3(%)CaO(%)MgO(%)其他(%)石灰石43.180.700.420.2534.800．160.49砂岩 1.4187.34 6.40 2.230.760.77 1.00铁粉 1.6638.7810.7342.78 2.01 2.85 1.19粉砂岩 4.61 63.03 13.09 3.75 4.32 2.01 9.19煤灰53.9234.99 4.59 2.790.93 2.781.4 进厂原燃料水分表1.2原、燃料水分物料名称石灰石（粉）砂岩铁粉煤天然水分% 1 9 12 7.51.5 煤的工业分析表1.3煤的工业分析（%）灰分挥发分固定碳发热量A y V y C y Q y22.35 28.77 43.70 22252.4kJ/kg1.6 燃料的组成表1.4燃料的组成组分C Y H Y O Y N Y S Y A Y W Y∑无素分析57.35 4.09 7.18 0.57 0.29 24.98 5.50 99.992设计方案本次设计方案在烧成系统上采用目前水泥工业先进的预分解和产技术，生产规模为5000t/d熟料。

【关键字】毕业设计唐山学院毕业设计设计题目：5000t/d新型干法水泥厂石灰石矩形预均化堆场工艺设计系别：环境与化学工程系班级：09无机非金属材料工程1班姓名：指导教师：刘臻6日5000t/d新型干法水泥厂石灰石矩形预均化堆场工艺设计摘要本设计是5000t/d新型干法水泥厂全厂及石灰石矩形预均化堆场的工艺设计。

依据任务书中的地形图确定全厂工艺布置，绘制出全厂的工艺布置图和石灰石预均化堆场工艺布置图。

本设计中，全厂生产线采用一条龙方式排布，流程顺畅，且节省输送设备；全厂工艺流程从各原料进厂到水泥出厂全都采用均化措施，这样就保证了出厂水泥质量的高效；全厂主要设备选型从原料磨到水泥磨均采用立磨，立磨粉磨效率高、磨内空间大、单位电耗低、烘干能力强；石灰石的预均化采用矩形预均化堆场，这样更有利于扩建，和圆形预均化堆场相比物料分布也更加均匀，并采用人字形堆料，使设备更加简单比较经济。

关键词：石灰石矩形预均化堆场均化效果工艺设计5000 t/d NSP Cement Limestone Rectangle Yard Prehomogenization Process DesignAbstractThis design is the 5000 t/d NSP cement plant and technology design of limestone rectangle in the yard. Determine the coordination process arrangement according to the specification of topographic map, map the process for the factory layout and limestone yard prehomogenization process arrangement. In this design, factory production line adopts a dragon method configuration, process flow, and save the transportation equipment; Throughout the process from the raw materials into the factory to all of cement factory using homogenizing measures, so as to ensure the quality of the cement factory efficiency; Main equipment selection from the raw material to the cement grinding plant adopt vertical mill, roller mill grinding efficiency, grinding inside the space is large, unit power consumption is low, the drying ability is strong; Limestone homogenization of adopting rectangle yard prehomogenization, so more conducive to expansion, and round yard than prehomogenization material distribution is more uniform, the herringbone stockyard, make the equipment more simple more economy. Keywords: rectangle yard; prehomogenization limestone; homogenization effect craft design目录1 引言新型干法水泥技术在现在的水泥生产中起着很重要的作用，它是以窑外悬浮预热以及预分解技术为核心，在其中应用了现代科学技术最新理论和高新技术成果，具有均化、环保、节能、自动控制、科学管理和长期安全运转六大保证体系，集成了当代高新技术，是水泥工业中重要的组成部分。

日产5000吨水泥熟料预分解窑窑尾部分的工艺设计毕业设计第1章绪论1.1 概述新型干法预分解窑是现代最先进的水泥生产技术，它以其独特的优越性赢得了国际的认可。

以预分解窑为代表的新型干法水产技术已经成为当今水泥工业发展的主导技术艺，它具有生产能力大、自动化程度高、产品质量高、能耗低、有害物排放量低等一系列优点。

目前,我国广泛采用的是国际上先进的图形显示技术、通信技术、计算机控制技和集中管理、分制的集散型控制系统,并自行研发了工厂生产管理信息系统,保障了系统的安全性和可靠性,符合了实用性的要求。

新型干法工艺是当代最具现代化、规模化的水泥生产方式，已被世界各国普遍采用，成为水泥生产技术的主流。

通过多年的不断探索，我国的水泥工业发展取得了很大成果，水泥产量多年位居世界第一，为我国国民经济发展的提供了有力保障。

然而就目前来看，我国水泥工业的结构仍然存在十分突出的矛盾，主要表现为经营粗放、生产集中度和劳动生产率相对较低、资源及能源消耗较高、环境污染比较严重，特别是立窑、湿法窑、干法中空窑等落后技术装备还占相当比重，可持续发展面临着严峻的挑战。

为加快推进水泥工业结构调整和产业升级，满足科学发展观和走新型工业化道路的要求，新型干法水泥生产技术将迎来在全国发展的大好时机。

1.2 设计简介本设计是5000t/d熟料新型干法生产线窑尾部分的工艺设计，设计采用目前国内外水泥行业相对较为先进的技术和设备，力求最大限度的降低能耗、降低基建投资，又最大限度的提高产、质量，实现环境友好型、资源节约型的水泥发展要求。

石灰石预均化堆场设计为矩形预均化堆场，其规格为42×170m。

石灰石矿山全矿化学成分比较稳定，品质优良，均匀性比较好。

厂区设1个?15×30m 圆库储存石灰石用于生料配料，库有效储量6844t，实际储存时间为1.09d，能满足生产的正常进行。

因为原煤成的分波动对烧成工艺、热工制度的稳定性及熟料质量等的影响极大，外购煤的质量难以完全预先控制，同时多点供应原煤的可能性是存在的，并且考虑将来使用低品位原煤的需要，故设置原煤预均化设施。

图1 物料平衡图图2 热量平衡图物料平衡计算收入项目燃料总消耗量(kg/kg)r其中：窑头燃料量＝K y m r (kg/kg)Q s=(m gs C s+m ws C w)t s＝[(1.560－0.401m r)×0.878十(0.003－0.001m r)×4.182]×50＝69.111－17.813m r(kJ/kg)(0～50℃时，水的平均比热C w＝4.182KJ/kg℃，干生料平均比热C s＝0.878kJ/kg)(4)入窑回灰带入热量Q yh＝m yk C yh t yh＝0.100×0.836×50＝4.180 kJ/kg(0～50℃时，回灰平均比热C yh＝0.836kJ/kg℃)(5)空气带入热量a.入窑一次空气带入热量Q y1k＝V y1k C y1k t y1k＝0.10V yk C y1k t y1k＝0.10×2.586m r×1.298×25 ＝8.39m r (kJ/kg)(0～25℃时，空气平均比热C y1k＝1.298KJ/Nm3.℃)b.入窑二次空气带入热量Q y2k＝V y2k C y2k t y2k＝0.85V yk C y2k t y2k＝0.85×2.586m r×1.403×1100＝3392.3m r(kJ/kg) (0～1100℃时，空气平均比热C y2k＝1.403kJ/Nm3·℃)c.入分解炉二次空气带入热量Q F2k＝V F2k C F2k t F2k＝4.310m r×1.403×900 ＝5442.2m r(kJ/kg)(0～900℃时，空气平均比热C F2k＝1.403kJ/Nm3.℃)d.气力提升泵喂料空气带入热量（忽略）e.系统漏风带入热量Q LOK=V LOK C LOK t LOK =1.299m r×1.298×25＝42.153m r (kJ/kg)(0～25℃时，空气平均比热C LOK＝1.298kJ/Nm3·℃)总收入热量Q zs＝Q rR＋Q r＋Q s＋Q yk＋Q y1k+Q y2k＋Q F2k＋Q sk＋Q LOK＝24200m r＋69.240m r＋(69.111－17.813m r)＋4.180＋8.39m r＋3392.3m r＋5442.2m r＋0+42.253m r＝73.291＋33136m r(kJ/kg)1.2.1支出项目(1)熟料形成热Q sh=109+30.04C a O k+6.48Al2O3k+30.32M g O k-17.12S i O2k+1.58Fe2O3k=109+30.04×66.67+6.48×5.38+30.32×0.58-17.12×22.34-1.58×3.65 =1776kJ/kg(2)蒸发生料中水分耗热量Q ss ＝(m ws ＋m ks )q qh ＝(0.003－0.001m r ＋0.016－0.004m r )×2380＝45.220－11.9m r (kJ/kg)(50℃时，水的汽化热q qh ＝2380kJ/kg)(3)废气带走热量fSO SO O O O H O H N N CO CO f t C V C V C V C V C V Q )(2222222222++++=＝[(0.281＋1.050m r )×1.921＋6.818m r ×1.319＋(0.025＋0.450m r )×1.550＋0.517m r×1.370＋0.002m r ×1.965]×330＝190.92＋4098.5m r (kJ/kg)[0～340℃时，各气体平均比热：C CO2＝1.921kJ/Nm 3·℃；C N2＝1.319kJ/Nm 3·℃；C H2O ＝1.550kJ/Nm 3·℃；C O2＝1.370kJ/Nm 3·℃；C SO2＝1.965kJ/Nm 3·℃] (4)出窑熟料带走热量Q ysh ＝1×C sh t sh =1×1.078×1360＝1466.1 (kJ/kg)(0～1360℃时，熟料平均比热C sh =1.078kJ/kg.℃)(5)出预热器飞灰带走热量Q fh =m fh C fh t fh =0.100×0.895×300 ＝26.85 (kJ/kg)(0～300℃时，飞灰平均比热C fh ＝0.895kJ/kg ·℃)(6)系统表面散热损失Q B ＝460kJ/kg 支出总热量Q zc ＝Q Sh ＋Q ss 十Q f ＋Q ysh ＋Q fh ＋Q B＝1776＋(45.220—11.9m r )＋(190.92＋4098.5m r )＋1466.1＋26.850＋460＝3965＋4086.6m r kJ/kg列出收支热量平衡方程式Q zs ＝Q zc73.291＋33136m r ＝3965＋4086.6m r 求得：m r ＝0.1340(kg/kg)即烧成1kg 熟料需要消耗0.1340kg 燃料。
