继电保护功能代码说明
- 格式:doc
- 大小:36.00 KB
- 文档页数:6
KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2 分级表说明1.2.1 机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。
子系统的序号也可用顺序号01,02,03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。
1.3 特殊规定1.3.1 热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2 电缆清册: 由10位数字或字母构成组成1.3.1.2.1 第一位表示机组及公用设备号机组标识,单元机组用1、2表示,公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。
KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2 分级表说明1.2.1 机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。
子系统的序号也可用顺序号01,02,03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。
1.3 特殊规定1.3.1 热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2 电缆清册: 由10位数字或字母构成组成1.3.1.2.1 第一位表示机组及公用设备号机组标识,单元机组用1、2表示,公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。
实验二 输电线路的电流微机保护实验(微机电流速断保护灵敏度检查实验)一、 实验目的1. 学习电力系统中微机型电流保护整定值的调整方法。
二、 2. 研究电力系统中运行方式变化对保护的影响。
三、 3. 了解电磁式保护与微机型保护的区别。
四、 接线方式及微机保护相关事项试验台一次系统原理图如图1所示。
实验原理接线图如图2所示。
A相负载B相负载C相负载图2实验原理接线图PT 测量 A.B 相接交流电压表, 以显示发电厂电压;做A.B 两相短路时, 电流表要接到A 相或B 相;微机的显示画面: 画面切换——用于选择微机的显示画面。
微机的显示画面由正常运行画面、故障显示画面、整定值浏览和整定值修改画面组成, 每按压一次“画面切换”按键, 装图1 电流保护实验一次系统图置显示画面就切换到下一种画面的开始页, 画面切换是循环进行的。
信号复位——用于装置保护动作之后对出口继电器和信号指示灯进行复位操作。
主机复位——用于对装置主板CPU进行复位操作。
微机保护装置故障显示项目DJZ-III试验台微机保护装置电流电压保护软件流程图如图3所示。
五、实验内容与步骤实验内容: 微机电流速断保护灵敏度检查实验。
实验要求:在不同的系统运行方式下, 调整滑动变阻器阻值的大小(阻值为滑动变阻器刻度除以10), 做AB相, BC相和CA相短路实验, 记录对应的短路电流和保护是否动作。
如果保护不动作, 记录微机显示屏上“Ia”, “Ib”, “Ic”中的最大值;如果保护动作, 记录微机显示屏上“sd”的值。
四、实验过程及步骤(1)DJZ-III试验台的常规继电器和微机保护装置都没有接入电流互感器TA回路, 在实验之前应该接好线才能进行试验, 实验用一次系统图参阅图1, 实验原理接线图如图2所示。
按原理图完成接线, 同时将变压器原方CT的二次侧短接。
(2)将模拟线路电阻滑动头移动到0Ω处。
(3)运行方式选择, 置为“最小”处。
(4)合上三相电源开关, 直流电源开关, 变压器两侧的模拟断路器1KM、2KM, 调节调压器输出, 使台上电压表指示从0V慢慢升到100V为止, 注意此时的电压应为变压器二次侧电压, 其值为100V(PT测量A, B相接交流电压表)。
KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。
子系统的序号也可用顺序号01,02,03……来区分。
1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。
1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成用1、2表示,公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。

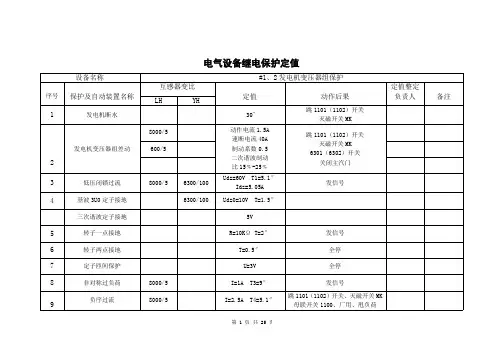

电气设备继电保护定值设备名称#1、2发电机变压器组保护序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1发电机断水30"跳1101(1102)开关灭磁开关MK2发电机变压器组差动8000/5动作电流1.5A速断电流40A制动系数0.5二次谐波制动比15﹪-25﹪跳1101(1102)开关灭磁开关MK6301(6302)开关关闭主汽门600/53低压闭锁过流8000/56300/100Udz=60V T1=5.1″Idz=5.05A发信号4基波3U0定子接地6300/100Udz0=10V T=1.5″三次谐波定子接地5V5转子一点接地R=10KΩT=2″发信号6转子两点接地T=0.5″全停7定子匝间保护U=3V全停8非对称过负荷8000/5I=1A T3=9″发信号9负序过流8000/5I=2.5A T4=5.1″跳1101(1102)开关、灭磁开关MK母联开关1100、厂用、甩负荷第1页共25页电气设备继电保护定值设备名称#1发电机变压器组保护序号保护及自动装置名称互感器变比定值动作后果备注LH YH10对称过负荷8000/5Idz=4.0A T=9″发信号11反时限过负荷T=K/[(I/I2)2-(1+a)]跳1101(1102)开关、灭磁开关MK母联开关1100、厂用、甩负荷12发电机失磁保护8000/5Za=1.925ΩΦ=-90°Zb=36.63ΩΦ=-90°转子电压闭锁元件Udz=0.8uf0励磁低电压闭锁Udz=0.5(Xs+_Xd)uf0Xs=0.219 Xd=3.03 S=100MVA母线低电压闭锁Udz=70V有功功率P=0.5PeT1=1″解列T2=T3=1.5″解列Tt=0.5″切厂用第2页共25页电气设备继电保护定值设备名称#1发电机变压器组保护序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH13主变零序300/5I段I=12.1AT1=2.1″跳母联开关1100300/5T2=5.2″Ⅱ段I=7.7AT3=5.5″跳母联跳1101MK切厂用110/√3180V0.3″跳1101MK14主变瓦斯全停15灭磁开关HC时间1SJ05.″2SJ3″第3页共25页电气设备继电保护定值设备名称#1、2厂用电抗器序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1差动保护1000/5Wcd=8匝,Wph1=1匝Wd1-2=C2-C1跳两侧开关(63016101)(63026202)2过流保护1000/5A.6KV Ic Idzj=11.5A t=0.5″跳两侧开关(63016101)B.6KV IIc Idzj=10.5A t=0.5″跳两侧开关(63026202)第4页共25页电气设备继电保护定值设备名称#0、1、2厂用低压变压器序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1高压侧(6KV)保护A.电流速断保护100/5Idzj=56A t=0″跳两侧开关(80014101)(80024202)(8000400140024003)B.过电流保护100/5Idzj=12A t=0.5″跳两侧开关(80014101)(80024202)(8000400140024003)C.零序过电流保护1500/5Idzj=1.2A10倍动作电流时0.5″跳两侧开关(80014101)(80024202)(8000400140024003)D.瓦斯保护①轻瓦斯200——300cm3/s发信号②重瓦斯0.8m/s跳两侧开关2低压侧备用分支保护A.分支过电流保护1500/5Idzj=12A t=0.5″跳两侧开关B.零序过电流保护1500/5Idzj=1.2A 10倍动作电流时0.5″跳两侧开关第5页共25页电气设备继电保护定值设备名称#1、2厂用除尘变压器序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1高压侧(6KV)保护A.电流速断保护100/5Idzj=50A t=0″跳两侧开关(80144014)(80244024)B.过电流保护100/5Idzj=10A t=0.5″跳两侧开关(80144014)(80244024)C.零序过电流保护1500/5Idzj=2A10倍动作电流时t=0.5″跳两侧开关D.瓦斯保护①轻瓦斯200cm3/s发信号②重瓦斯0.8m/s 跳两侧开关(80144014)(80244024)第6页共25页电气设备继电保护定值设备名称输煤变压器序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1高压侧(6KV)保护A.电流速断保护100/5Idzj=50A t=0″跳两侧开关(80034303)B.过电流保护100/5Idzj=2A10倍动作电流时t=0.5″跳两侧开关(80034303)C.瓦斯保护①轻瓦斯200cm3/s发信号②重瓦斯0.8m/s跳两侧开关(80034303)2低压侧备用分支保护A.分支过电流保护1500/5Idzj=10A t=0.5″跳两侧开关B.零序过电流保护1500/5Idzj=2A10倍动作电流时t=0.5″跳两侧开关第7页共25页电气设备继电保护定值设备名称引风机电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护75/5Idzj=24A t=0″跳闸2过负荷保护75/5Idzj=3.5A设备名称送风机电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护50/5Idzj=33A t=0″跳闸2低电压保护V=0.7Ue t=9″第8页共25页电气设备继电保护定值设备名称备用电源自动投入装置BZT序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH16KV侧母线A.1YJ2YJ V=0.25Ue=25VB.1SJ T=0.5″C.YJ V=0.7Ue=70V20.4KV侧母线A.1YJ2YJ V=0.25Ue=25VB.1SJ T=1.0″C.YJ V=0.55Ue=55V第9页共25页电气设备继电保护定值设备名称排粉风机电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护50/5Idzj=24A t=0″跳闸2过负荷保护50/5Idzj=3.5A3低电压保护V=0.7Ue t=0.5″跳闸设备名称磨煤机电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护75/5Idzj=25A t=0″跳闸2过负荷保护75/5Idzj=4A10倍动作电流时t=15″3低电压保护V=0.7Ue t=0.5″跳闸第10页共25页电气设备继电保护定值设备名称给水泵电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护300/5Idzj=25.5A t=0″跳闸2低电压保护V=0.7Ue t=9″跳闸#3给水泵6KVIc、IIc低电压V=0.7Ue t=0.5″跳闸#1、2给水泵低电压V=0.7Ue t=9″跳闸设备名称循环泵电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护75/5Idzj=54A t=0″跳闸2低电压保护V=0.7Ue甲泵t=0.5″乙泵t=2.4″跳闸第11页共25页电气设备继电保护定值设备名称凝结泵电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护300/5Idzj=39A t=0″跳闸2接地保护一次电流30A3低电压保护V=0.65Ue t=9″跳闸设备名称射水泵电动机序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1电流速断保护200/5Idzj=25A t=0″跳闸2接地保护一次电流30A3低电压保护V=0.65Ue t=9″跳闸第12页共25页电气设备继电保护定值设备名称6KV电压互感器低电压保护序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH11YJ2YJ3YJ V=0.7Ue=70V24YJ V=0.4Ue=40V3XJJ V=0.15Ue=15V41SJ T=0.5″52SJ T=9″第13页共25页第14页共25页电气设备继电保护定值电气设备继电保护定值设备名称0.4KV 电压互感器低电压保护序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LHYH11YJ2YJ 3YJV=0.65Ue=65V 21SJ T=0.5″32SJT=9″设备名称直流系统母线监视电压元件序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LHYH11YJ 直流母线电压高V=1.1Ue=242V 发信号22YJ 直流母线电压低V=0.9Ue=198V发信号电气设备继电保护定值设备名称圣合变序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断75/528A0"跳闸2过流75/55A0.5"跳闸设备名称龙泉变序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断400/545A0"跳闸2过流400/56A0.5"跳闸设备名称李家卓变序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断150/530A0.1"跳闸2过流150/58A0.5"跳闸第15页共25页第16页共25页电气设备继电保护定值电气设备继电保护定值设备名称元木变序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断保护200/563A 0"跳闸2过流保护200/54.5A0.5"跳闸设备名称供热变序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断保护200/537A 0"跳闸2过流保护200/5 4.5A 0.5"跳闸3低压侧零序过流1500/51.8A10dz 动作电流0.5"跳闸电气设备继电保护定值设备名称#3联络变压器序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1BCH-1差动2500/56000/100制动绕组Wz=3N接于6KV侧跳三侧开关(1103开关、3503开关、6001开关、6002开关、621开关)灵敏度KL<2 BCH-1差动600/535000/100平衡绕组Wp.110=5NWp.6=1N灵敏度KL<2 BCH-1差动300/5110000/100选35KV侧为基本侧,差动绕组Wc=8N灵敏度KL<22110KV零序过流300/5I=2.0A T=3.0s跳本侧开关3110KV零序过压110/√3/0.13U0=170V(额定值300V)T=0.5s跳三侧开关4110KV复合电压闭锁过电流150/56/0.1U1=65V U2=6V I=3.6AT=2.0"跳本侧开关535KV复合电压闭锁过电流400/56/0.1U1=65V U2=6V I=4.2AT=2.5"跳本侧开关(3503)微机保护上66KV备分支过流1000/5I=13.5A T=0.5"跳本侧开关(6001或6002)76KV过负荷1000/5I=9A T=9"发信号835KV过负荷400/5I=3.8A T=9"发信号微机保护上9瓦斯保护轻瓦斯发信号重瓦斯跳闸第17页共25页电气设备继电保护定值设备名称白王604开关序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1过流保护400/56/0.1I=6A T=0.5s跳本侧开关(白王604)2速断保护400/56/0.1I=15A T=0s备注:4#主变重瓦斯保护动作跳两侧开关(即:604开关及3504开关)设备名称新王621开关序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1过流保护400/56/0.1I=6A T=0.5s跳本侧开关(新王621)2速断保护400/56/0.1不投第18页共25页电气设备继电保护定值设备名称110KV母线保护序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1HMZ-101母差复合电压闭锁600/5110/0.1U0=70V U2=6V U3=6V 2断线闭锁I=0.5A T=7.0"3母线出口自保持T=2.0"4母线充电保护600/5I=7A 灵敏度KL>1.5设备名称白王线3504序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速段保护100/535000/100I=10A T=0"跳本侧开关2过流保护100/535000/100I=4A T=0.5"跳本侧开关第19页共25页电气设备继电保护定值设备名称I水源线(6622开关)序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断450/56/0.138A0"跳闸、掉牌2过流450/56/0.1 4.0A0.5"跳闸、掉牌3低电压V=0.7Ue0.5"跳闸设备名称II水源线(6611开关)序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1过流保护300/56/0.1I=50A T=0s跳闸、掉牌2速断保护300/56/0.1I=4.2A T=0.5s跳闸、掉牌3低电压6/0.1V=0.7Ue T=0.5s跳闸第20页共25页电气设备继电保护定值设备名称白冶线(3503开关)序号保护及自动装置名称互感器变比定值动作后果定值整定负责人备注LH YH1速断400/512A0"跳本侧开关2过流400/5 4.2A 1.5"跳本侧开关3复合电压闭锁过电流400/535/0.1U1=65V U2=6V I=4.2AT=2.5"跳本侧开关4过负荷400/5I=3.8A T=9"发信号第21页共25页渭南供电局继电保护及安全自动装置定值通知单编号:2013-70厂站名称:新力电厂被保护设备:1189新桥日期:2013-04-20允许电流:600A作废单号:2007-70型号:LFP-941B CT变比:600/5PT变比:110/0.1序号定值名称定值代码整定值单位备注LFP-941B高频1工频变化量阻抗DZZD 1.1Ω2超范围工频变化量阻抗DZZDF 2.1Ω3四边形距离元件阻抗ZZDF 1.8Ω4四边形距离元件电阻RZD0.94Ω5接地阻抗零序补偿系数K0.6676零序启动电流I0QZD 1.0A7零序方向比较过流元件I0ZDF3A8合闸于故障零序过流元件I0ZDCF 1.3A9运行方式PM010运行方式RD1LFP-941B后备1距离Ⅰ段ZZD1 1.0Ω2接地距离Ⅱ段ZZDP2 2.1Ω3接地距离Ⅲ段ZZDP3 4.1Ω4相间距离Ⅱ段ZZDPP2 2.1Ω5相间距离Ⅲ段ZZDPP3 4.1Ω6零序电流启动元件I0QZD 1.0A7振荡闭锁判别过流元件I1QZD7.1A8零序过流Ⅰ段I01ZD100A不投9零序过流Ⅱ段I02ZD 5.0A10零序过流Ⅲ段I03ZD 3.0A11零序过流Ⅳ段I04ZD 2.0A12零序过流加速段I0ZDCF100A不投13PT断线时过流保护段IPTZD7A说明事项:1.按2013年方式计,因系统变化改定值。
KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2.1机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。
子系统的序号也可用顺序号01,02,03……来区分。
1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。
1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识: 用十一位字符组成元机组用1、2表示,公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示) 1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD 时,用一位英文字母表示(其中I,O,C不用);当用于端子排的图纸时,用两位数字表示。
KKS 编码2008-09-15 12:15:49| 分类:电力技术| 标签:|字号大中小订阅1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2 分级表说明1.2.1 机组码:按1,2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12,13……顺序加以区分和识别。
子系统的序号也可用顺序号01,02,03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。
1.3 特殊规定1.3.1 热工专业1.3.1.2.1 第一位表示机组及公用设备号机组标识,单元机组用1、2表示,公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号,用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4 第七位表示电缆分类其中1 ─ 动力电缆(交流380V)、电源电缆(交直流220V)2 ─ 控制电缆(开关量信号)3 ─ 信号电缆(模拟量信号)4 ─ 补偿电缆5 ─ 通讯电缆6 ─ 专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)1.3.1.2.6 第十(至十一)位表示电缆编号,当用于CWD时,用一位英文字母表示(其中I,O,C 不用);当用于端子排的图纸时,用两位数字表示。
⽕⼒发电⼚kks编码规则KKS 编码1. KKS编码表⽰⽅法1.1 ⼯艺和电⽓专业表⽰⽅法: 各系统、设备、管路、阀门、开关、⼑闸、系统继电保护以及⼆次线部分采⽤发电⼚标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
KKS编码分级表1.2 分级表说明1.2.1 机组码:按1,2(1号机、2号机)编制,全⼚公⽤系统编⼊1号机组;1号机、2号机公⽤系统编⼊1号机组。
1.2.2 系统或装置代码:⽤三位英⽂字母对系统及装置进⾏分类标识,详见各专业说明。
1.2.3 同⼀系统⾥的管路区域、分⽀或区段代号(系统或装置序号):⽤两位数字对系统分为⼦系统序号,⼦系统的序号⼀般指定为10,20,30……,对于⼦系统内的分⽀则以11,12,13……顺序加以区分和识别。
⼦系统的序号也可⽤顺序号01,02,03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码):⽤两位英⽂字母对设备及间隔进⾏分类标识,详见附件。
1.2.5 同⼀设备或阀门类别⾥的序号(设备或间隔回路序号):⽤三位数字来标识设备或间隔回路序号。
1.2.6 ⽤英⽂⼤写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不⽤,避免混淆。
1.3 特殊规定1.3.1 热⼯专业1.3.1.1接线盒标识: ⽤⼗⼀位字符组成1.3.1.2 电缆清册: 由10位数字或字母构成组成1.3.1.2.1 第⼀位表⽰机组及公⽤设备号机组标识,单元机组⽤1、2表⽰,公⽤设备⽤1表⽰。
1.3.1.2.2 第⼆位表⽰本专业代号,⽤C表⽰1.3.1.2.3 第三⾄六位表⽰电缆所在卷册号,⽤数字表⽰1.3.1.2.4 第七位表⽰电缆分类其中 1 ─动⼒电缆(交流380V)、电源电缆(交直流220V)2 ─控制电缆(开关量信号)3 ─信号电缆(模拟量信号)4 ─补偿电缆5 ─通讯电缆6 ─专⽤电缆、预制电缆1.3.1.2.5 第⼋⾄第九位表⽰电缆所在图号,⽤两位数字01-99表⽰(如图纸张数超过100张,⽤三位上数表⽰)1.3.1.2.6 第⼗(⾄⼗⼀)位表⽰电缆编号,当⽤于CWD时,⽤⼀位英⽂字母表⽰(其中I,O,C不⽤);当⽤于端⼦排的图纸时,⽤两位数字表⽰。
KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法:各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统,即KKS编码。
KKS编码除设备外,均由三级共11位字符组成,它们的分级及含义由下表说明。
1.2分级表说明1.2.1机组码:按1, 2(1号机、2号机)编制,全厂公用系统编入1号机组;1号机、2号机公用系统编入1号机组。
1.2.2系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见各专业说明。
1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号):用两位数字对系统分为子系统序号,子系统的序号一般指定为10,20,30……,对于子系统内的分支则以11,12, 13……顺序加以区分和识别。
子系统的序号也可用顺序号01, 02, 03……来区分。
1.2.4设备或阀门类别代号(设备或间隔回路代码):用两位英文字母对设备及间隔进行分类标识,详见附件。
1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号):用三位数字来标识设备或间隔回路序号。
1.2.6用英文大写字母A、E、C顺序或数字1、2、3顺序加以标识,但“I”和“O” 两字母不用,避免混淆。
1.3 特殊规定1.3.1热工专业1.3.1.1接线盒标识:用十一位字符组成131.2电缆清册由10位数字或字母构成组成1.3.1.2.1第一位表示机组及公用设备号机组标识,单元机组用1、2表示,公用设备用1表示。
1.3.1.2.2第二位表示本专业代号,用C表示1.3.1.2.3第三至六位表示电缆所在卷册号,用数字表示1.3.1.2.4第七位表示电缆分类其中1 —动力电缆(交流380V)、电源电缆(交直流220V2控制电缆(开关量信号)3信号电缆(模拟量信号)4—补偿电缆5—通讯电缆6—专用电缆、预制电缆1.3.1.2.5第八至第九位表示电缆所在图号,用两位数字01-99表示(如图纸张数超过100张,用三位上数表示)131.2.6 第十(至)位表示电缆编号,当用于CW时,用一位英文字母表示(其中I , O, C不用);当用于端子排的图纸时,用两位数字表示。
KKS 编码2008-09-15 12:15:49 分类电力技术标签字号大中小订阅1. KKS 编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统即KKS编码。
KKS编码除设备外均由三级共11位字符组成它们的分级及含义由下表说明。
KKS编码分级表分类等级0 1 2 分类等级名机组系统组设备组标识字符N A A A N N AA N N N 标识字符数据类型数字英文字母数字英文字母数字字段含义解释非电气含热工机组号系统或装置代号同一系统里的管路区域、分支或区段代号设备或阀门类别代号同一设备或阀门类别里的序号电气同一系统或装置序号设备或间隔回路代码设备或间隔回路序号示例1 L B D 6 0 A A 0 0 1 1.2 分级表说明 1.2.1 机组码按121号机、2号机编制全厂公用系统编入1号机组1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码用三位英文字母对系统及装置进行分类标识详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号系统或装置序号用两位数字对系统分为子系统序号子系统的序号一般指定为102030……对于子系统内的分支则以111213……顺序加以区分和识别。
子系统的序号也可用顺序号010203……来区分。
1.2.4 设备或阀门类别代号设备或间隔回路代码用两位英文字母对设备及间隔进行分类标识详见附件。
1.2.5 同一设备或阀门类别里的序号设备或间隔回路序号用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母、、顺序或数字、、顺序加以标识但“”和“”两字母不用避免混淆。
1.3 特殊规定 1.3.1 热工专业 1.3.1.1接线盒标识: 用十一位字符组成名称机组号接线盒标识卷册号图号接线盒号代码A或N CXJ NNNN NN N 从左至右位号1 2-4 5-8 9-10 11 示例 1 CXJ 0201 05 1 1.3.1.2 电缆清册: 由10位数字或字母构成组成电缆标识机组号专业标识分册号电缆分类图号电缆编号代码1或2 字母C NNNN N NN ANN 从组左至右位号1 2 3-6 7 8-9 10-11 举例1 C 0201 2 05 A01 1.3.1.2.1 第一位表示机组及公用设备号机组标识单元机组用1、2表示公用设备用1表示。
SGE2000 继电保护装置使用说明书(V2.11)珠海西格电力科技有限公司ZHUHAI SI G ELECTRI C TECHNOLOGY CO. , LTD目录1.装置概述 ............................................................错误!未定义书签。
1.1应用范围 .................................................错误!未定义书签。
1.2功能特点 .................................................错误!未定义书签。
2.技术性能指标 ....................................................错误!未定义书签。
2.1工作环境条件 .........................................错误!未定义书签。
2.2电气技术参数 .........................................错误!未定义书签。
2.3绝缘性能 .................................................错误!未定义书签。
2.4抗电磁干扰性能 .....................................错误!未定义书签。
2.5机械性能 .................................................错误!未定义书签。
3.选型说明 ............................................................错误!未定义书签。
4.功能配置 ............................................................错误!未定义书签。
名词解释-IEEE继电保护代码国外工程及电气设备厂商的保护配置图,特别是采用北美标准的,保护功能和元件通常采用数字代号表示,国内工程师搞得不知所云,为了使电力专业的工程设计人员逐步掌握国际工程语言,现收集相关资料,供大家参考。
保护数值代号其实遵循美国电机工程师协会标准(IEEE Std C37.2-1996),这种数字代码系统用于各种接线图、保护配置图、手册和说明书中。
无论是ABB、还是GE 设计的图纸,同样的一个元器件,其编号是不变的,如87就是代表差动继电器,51就是代表过流继电器。
下面介绍每个编号所代表的元件和功能。
1--master element主要元件,是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。
注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48,6279 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。
5--stopping device停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器,其主要功能是在启动电压下将一台机器接入电源。
《继电保护功能代码》1 out of2 system ==> 二取一系统1, master element ==> 主要元件,是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行。
注:本编号通常用于手动操作的元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
10, unit sequence switch ==> 单元顺序开关用于变换顺序,使各个单元从多元设备中投入或撤出工作。
11, multifunction device ==> 多功能元件。
可完成3 个或以上比较重要的功能,而这些功能只能由多个功能元件组合完成。
该元件所有能完成的功能应在图纸、元件功能定义清单或继电器整定单中说明。
注:如果元件仅具有2 个功能,则以这两个功能的编号表示。
12, overspeed device ==> 超速元件通常是直接连接的速度开关,当电机超速时动作。
13, synchronous-speed device ==> 同步速度元件,如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式的元件在接近电机的同步转速时工作。
14, underspeed device ==> 欠速元件,当电机转速降到低于给定值时动作。
15, speed or frequency matching device ==> 速度或频率匹配元件,其功能是调整和保持一台电机或一个系统的速度或频率,使之与另一台电机或系统的速度或频率相等或接近。
16, not used ==> 备用17, shunting or discharge switch ==> 分路或放电开关,用于接通或断开除电阻器外的任何器件,如电机的磁场绕组、电枢绕组、电容器和电抗器的分路。
(本类器件不包括那些在电机起动过程中,有可能被用来作为分路用的器件6 以及类似器件,同时也不包括切换电阻器用的器件)18, accelerating or decelerating device ==> 加速或减速元件,用来合闸使电机引起增速或减速的回路。
19, starting-to-running transition contactor ==> 起动-运转转换接触器是一种能使电机由起动接线状态自动转换到运转接线状态的元件。
2 out of3 link ==> 三取二逻辑元件2 out of3 selection circuit ==> 三取二选择电路2 out of3 system ==> 三取二系统2 out of 4 system ==> 四取二系统2, time-delay starting or closing relay ==> 延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48,62,79 及82 定义的除外。
20, electrically operated valve ==> 电气操纵阀是一种应用于流体管道上的电气操作控制和监测的阀门。
(该阀门功能可用后缀字母说明)21, distance relay ==> 距离继电器,当回路的导纳、阻抗或电抗的增或减变化超出预定值时动作的继电器。
22, equalizer circuit breaker ==> 均衡电流断路器用于多元装置中,接通或切断电机磁场的调节设备、断路器或其电源平衡装置。
23, temperature control device ==> 温度控制元件,反应电机设备、介质的温度升高或降低的元件,当温度超过或低于预定值时动作。
(以恒温器为例,当温度降到一预定值时,合上开关柜的加热器)24, volts per hertz relay ==> 电压/频率继电器。
当电压与频率的比率超过或低于预定值时动作,该继电器具有瞬时或延时特性。
25, synchronizing or synchronism-check relay ==> 同步或同期检查继电器。
同步元件提供输出使两条回路在零相角差时闭合,它不一定具有电压及速度控制。
同期检查继电器使两条回路在规定的电压、相差和频率内并列。
26, apparatus thermal device ==> 设备热元件,当被保护设备或其它介质的温度超过或低于预定值时动作。
27, under voltage relay ==> 欠电压继电器,当电压降至给定值时动作的元件。
28, flame detector ==> 火焰检测器是监控燃气轮机或蒸汽锅炉等中心火焰的元件。
29, isolating contactor or switch ==> 隔离接触器或开关,用于事故运行、维修、试验时将一回路与其它回路明显的隔离开来。
3 hinged arch ==> 三铰拱3, checking or interlocking relay ==> 校验或联锁继电器,在装置中,反映其它元件的工作位置或一些预定条件的元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件的工作位置和一些预定条件进行校验。
30, annunciator relay ==> 信号继电器是一种非自动复归的元件,在保护元件动作时分别给出直观的显示兼可完成闭锁功能。
31, separate excitation device ==> 他励元件,当起动时连接同步电机的并激磁场回路到他励磁场的电源,或使电源整流器的励磁回路和灭弧回路带电。
32, directional power relay ==> 功率方向继电器,是在一给定的功率潮流方向达到某一预定值时动作,比如发动机失去原动力而变成电动机运行导致的逆功率。
33, position switch ==> 位置开关,当此元件功能编号的主要元件或设备零部件的工作位置达到某一给定位置时接通或断开接触。
34, mater sequence device ==> 主程序元件,如电动操作的多节点开关、计算机程序元件等。
当对一台设备进行起动、停止或其它顺序性切换操作时,利用它来确定该设备中主要元件的操作顺序。
35, brush-operating or slip-ring short-circuiting device ==> 电刷或滑环短路元件可用来提起插入或移动电机的碳刷,或短路其滑环或用于使转向器接触或撤出。
36, polarity or polarizing voltage device ==> 极性或极化电压元件。
操纵或允许另一元件仅在预定的条件下投入工作,或用于检测设备中极化电压的出现。
37, undercurrent or underpower relay ==> 欠电流或低功率继电器。
当电流或功率潮流下降到某一预定值时动作的继电器。
38, bearing protective device ==> 轴承保护元件。
当轴承超温时或轴承在异常的机械振动时,如因过渡磨损而最终导致轴承温度过高时动作的继电器。
39, mechanical condition monitor ==> 机械工况监控器是在设备发生异常机械工况条件下动作的元件,例如过大的振动、偏心膨胀冲撞、倾斜或密封损坏等,但不包括与轴承有关的元件38 在内。
3D coordinate measurement ==> 三次元量床3D, Three Dimension ==> 三维3G, Generation Three ==> 第三代4, master contactor ==> 主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行。
40, field relay ==> 励磁继电器。
当机组的励磁电流发生故障时,或低于给定值时动作,或当一台交流电机的电枢无功电流过大,而又显示异常低的磁场激磁时动作。
41, field circuit breaker ==> 励磁断路器是接通或撤出一台电机励磁回路的工作元件。
42, running circuit breaker ==> 运行断路器,其主要功能是在运行或操作电压下将一台电机与其电源接通,亦可用作接触器,将它与断路器或其它保护装置串接使用,主要用于频繁开、合操作的断路器。
43, manual transfer or selector device ==> 手动转换或选择元件。
转换控制回路,以便改变切换设备或其它元件的逻辑方式。
44, unit sequence starting relay ==> 单元顺序起动继电器。
是在单元设备故障时,或在上述单元异常工作时,起动下一有效单元工作的元件。
45, atmospheric condition monitor ==> 大气条件监控器。
当发生有破坏性的烟雾爆炸混合物、烟雾、火光等异常的大气条件时工作的元件。
46, rever-phase or phase-balance current relay ==> 反相或相平衡电流继电器。
当多相电流是反相序的,或不平衡的,其负序分量超过给定值时动作的继电器。
47, phase-sequence or phase-balance voltage relay ==> 相序或相平衡电压继电器。
在规定的相序多相电压的预定值条件下,当多相电压不平衡或负序电压超过预定值时动作的继电器。
48, incomplete sequence relay ==> 操作顺序不全继电器。
如果正常的起动运转或停机等顺序在预定的时间内,未正当地完成,它将使设备回复原态或断开位置,并加以闭锁。
49, machine or transformer thermal relay ==> 电机或变压器的温度继电器。
当电机的电枢及其它通电线圈部件的温度、电机或电源变压器的元件温度超过预定值时工作的继电器。
5, stopping device ==> 停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件86功能)50, instantaneous overcurrent relay ==> 瞬时过流继电器。
在电流超过预定值时无内部延时而动作的元件。
