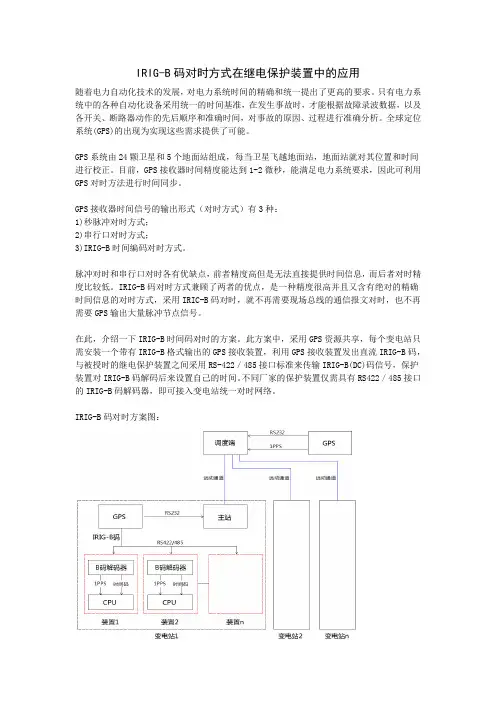

IRIG-B码对时方式在继电保护装置中的应用
随着电力自动化技术的发展,对电力系统时间的精确和统一提出了更高的要求。
只有电力系统中的各种自动化设备采用统一的时间基准,在发生事故时,才能根据故障录波数据,以及各开关、断路器动作的先后顺序和准确时间,对事故的原因、过程进行准确分析。
全球定位系统(GPS)的出现为实现这些需求提供了可能。
GPS系统由24颗卫星和5个地面站组成,每当卫星飞越地面站,地面站就对其位置和时间进行校正。
目前,GPS接收器时间精度能达到1-2微秒,能满足电力系统要求,因此可利用GPS对时方法进行时间同步。
GPS接收器时间信号的输出形式(对时方式)有3种:
1)秒脉冲对时方式;
2)串行口对时方式;
3)IRIG-B时间编码对时方式。
脉冲对时和串行口对时各有优缺点,前者精度高但是无法直接提供时间信息,而后者对时精度比较低。
IRIG-B码对时方式兼顾了两者的优点,是一种精度很高并且又含有绝对的精确时间信息的对时方式,采用IRIC-B码对时,就不再需要现场总线的通信报文对时,也不再需要GPS输出大量脉冲节点信号。
在此,介绍一下IRIG-B时间码对时的方案。
此方案中,采用GPS资源共享,每个变电站只需安装一个带有IRIG-B格式输出的GPS接收装置,利用GPS接收装置发出直流IRIG-B码,与被授时的继电保护装置之间采用RS-422/485接口标准来传输IRIG-B(DC)码信号,保护装置对IRIG-B码解码后来设置自己的时间。
不同厂家的保护装置仅需具有RS422/485接口的IRIG-B码解码器,即可接入变电站统一对时网络。
IRIG-B码对时方案图:。

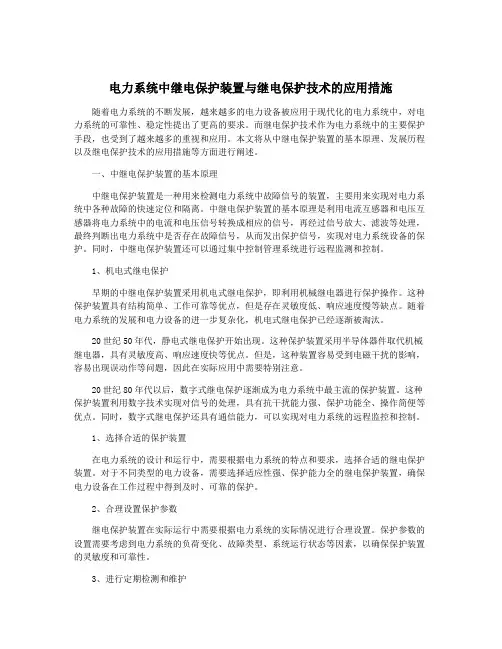

电力系统中继电保护装置与继电保护技术的应用措施随着电力系统的不断发展,越来越多的电力设备被应用于现代化的电力系统中,对电力系统的可靠性、稳定性提出了更高的要求。
而继电保护技术作为电力系统中的主要保护手段,也受到了越来越多的重视和应用。
本文将从中继电保护装置的基本原理、发展历程以及继电保护技术的应用措施等方面进行阐述。
一、中继电保护装置的基本原理中继电保护装置是一种用来检测电力系统中故障信号的装置,主要用来实现对电力系统中各种故障的快速定位和隔离。
中继电保护装置的基本原理是利用电流互感器和电压互感器将电力系统中的电流和电压信号转换成相应的信号,再经过信号放大、滤波等处理,最终判断出电力系统中是否存在故障信号,从而发出保护信号,实现对电力系统设备的保护。
同时,中继电保护装置还可以通过集中控制管理系统进行远程监测和控制。
1、机电式继电保护早期的中继电保护装置采用机电式继电保护,即利用机械继电器进行保护操作。
这种保护装置具有结构简单、工作可靠等优点,但是存在灵敏度低、响应速度慢等缺点。
随着电力系统的发展和电力设备的进一步复杂化,机电式继电保护已经逐渐被淘汰。
20世纪50年代,静电式继电保护开始出现。
这种保护装置采用半导体器件取代机械继电器,具有灵敏度高、响应速度快等优点。
但是,这种装置容易受到电磁干扰的影响,容易出现误动作等问题,因此在实际应用中需要特别注意。
20世纪80年代以后,数字式继电保护逐渐成为电力系统中最主流的保护装置。
这种保护装置利用数字技术实现对信号的处理,具有抗干扰能力强、保护功能全、操作简便等优点。
同时,数字式继电保护还具有通信能力,可以实现对电力系统的远程监控和控制。
1、选择合适的保护装置在电力系统的设计和运行中,需要根据电力系统的特点和要求,选择合适的继电保护装置。
对于不同类型的电力设备,需要选择适应性强、保护能力全的继电保护装置,确保电力设备在工作过程中得到及时、可靠的保护。
2、合理设置保护参数继电保护装置在实际运行中需要根据电力系统的实际情况进行合理设置。

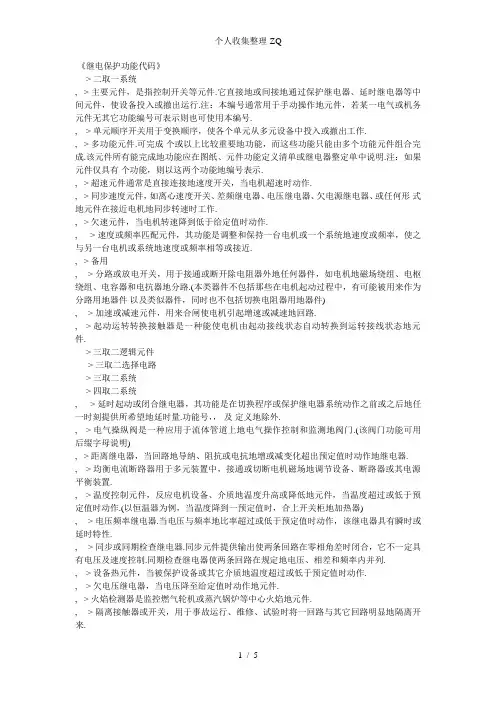

《继电保护功能代码》> 二取一系统, > 主要元件,是指控制开关等元件.它直接地或间接地通过保护继电器、延时继电器等中间元件,使设备投入或撤出运行.注:本编号通常用于手动操作地元件,若某一电气或机务元件无其它功能编号可表示则也可使用本编号., > 单元顺序开关用于变换顺序,使各个单元从多元设备中投入或撤出工作., > 多功能元件.可完成个或以上比较重要地功能,而这些功能只能由多个功能元件组合完成.该元件所有能完成地功能应在图纸、元件功能定义清单或继电器整定单中说明.注:如果元件仅具有个功能,则以这两个功能地编号表示., > 超速元件通常是直接连接地速度开关,当电机超速时动作., > 同步速度元件,如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式地元件在接近电机地同步转速时工作., > 欠速元件,当电机转速降到低于给定值时动作., > 速度或频率匹配元件,其功能是调整和保持一台电机或一个系统地速度或频率,使之与另一台电机或系统地速度或频率相等或接近., > 备用, > 分路或放电开关,用于接通或断开除电阻器外地任何器件,如电机地磁场绕组、电枢绕组、电容器和电抗器地分路.(本类器件不包括那些在电机起动过程中,有可能被用来作为分路用地器件以及类似器件,同时也不包括切换电阻器用地器件), > 加速或减速元件,用来合闸使电机引起增速或减速地回路., > 起动运转转换接触器是一种能使电机由起动接线状态自动转换到运转接线状态地元件.> 三取二逻辑元件> 三取二选择电路> 三取二系统> 四取二系统, > 延时起动或闭合继电器,其功能是在切换程序或保护继电器系统动作之前或之后地任一时刻提供所希望地延时量.功能号,,及定义地除外., > 电气操纵阀是一种应用于流体管道上地电气操作控制和监测地阀门.(该阀门功能可用后缀字母说明), > 距离继电器,当回路地导纳、阻抗或电抗地增或减变化超出预定值时动作地继电器. , > 均衡电流断路器用于多元装置中,接通或切断电机磁场地调节设备、断路器或其电源平衡装置., > 温度控制元件,反应电机设备、介质地温度升高或降低地元件,当温度超过或低于预定值时动作.(以恒温器为例,当温度降到一预定值时,合上开关柜地加热器), > 电压频率继电器.当电压与频率地比率超过或低于预定值时动作,该继电器具有瞬时或延时特性., > 同步或同期检查继电器.同步元件提供输出使两条回路在零相角差时闭合,它不一定具有电压及速度控制.同期检查继电器使两条回路在规定地电压、相差和频率内并列., > 设备热元件,当被保护设备或其它介质地温度超过或低于预定值时动作., > 欠电压继电器,当电压降至给定值时动作地元件., > 火焰检测器是监控燃气轮机或蒸汽锅炉等中心火焰地元件., > 隔离接触器或开关,用于事故运行、维修、试验时将一回路与其它回路明显地隔离开来.> 三铰拱, > 校验或联锁继电器,在装置中,反映其它元件地工作位置或一些预定条件地元件,可用来确定一个工作程序是否继续进行,或停止或对一些元件地工作位置和一些预定条件进行校验., > 信号继电器是一种非自动复归地元件,在保护元件动作时分别给出直观地显示兼可完成闭锁功能., > 他励元件,当起动时连接同步电机地并激磁场回路到他励磁场地电源,或使电源整流器地励磁回路和灭弧回路带电., > 功率方向继电器,是在一给定地功率潮流方向达到某一预定值时动作,比如发动机失去原动力而变成电动机运行导致地逆功率., > 位置开关,当此元件功能编号地主要元件或设备零部件地工作位置达到某一给定位置时接通或断开接触., > 主程序元件,如电动操作地多节点开关、计算机程序元件等.当对一台设备进行起动、停止或其它顺序性切换操作时,利用它来确定该设备中主要元件地操作顺序., > 电刷或滑环短路元件可用来提起插入或移动电机地碳刷,或短路其滑环或用于使转向器接触或撤出., > 极性或极化电压元件.操纵或允许另一元件仅在预定地条件下投入工作,或用于检测设备中极化电压地出现., > 欠电流或低功率继电器.当电流或功率潮流下降到某一预定值时动作地继电器., > 轴承保护元件.当轴承超温时或轴承在异常地机械振动时,如因过渡磨损而最终导致轴承温度过高时动作地继电器., > 机械工况监控器是在设备发生异常机械工况条件下动作地元件,例如过大地振动、偏心膨胀冲撞、倾斜或密封损坏等,但不包括与轴承有关地元件在内.> 三次元量床, > 三维, > 第三代, > 主接触器是一种由元件及其相当地元件、中间继电器、保护元件等控制地元件.其工作是接通或断开必要地控制回路,以便在规定条件下使设备投入运行,或在其它条件和异常条件下,使之退出运行., > 励磁继电器.当机组地励磁电流发生故障时,或低于给定值时动作,或当一台交流电机地电枢无功电流过大,而又显示异常低地磁场激磁时动作., > 励磁断路器是接通或撤出一台电机励磁回路地工作元件., > 运行断路器,其主要功能是在运行或操作电压下将一台电机与其电源接通,亦可用作接触器,将它与断路器或其它保护装置串接使用,主要用于频繁开、合操作地断路器., > 手动转换或选择元件.转换控制回路,以便改变切换设备或其它元件地逻辑方式., > 单元顺序起动继电器.是在单元设备故障时,或在上述单元异常工作时,起动下一有效单元工作地元件., > 大气条件监控器.当发生有破坏性地烟雾爆炸混合物、烟雾、火光等异常地大气条件时工作地元件., > 反相或相平衡电流继电器.当多相电流是反相序地,或不平衡地,其负序分量超过给定值时动作地继电器., > 相序或相平衡电压继电器.在规定地相序多相电压地预定值条件下,当多相电压不平衡或负序电压超过预定值时动作地继电器., > 操作顺序不全继电器.如果正常地起动运转或停机等顺序在预定地时间内,未正当地完成,它将使设备回复原态或断开位置,并加以闭锁., > 电机或变压器地温度继电器.当电机地电枢及其它通电线圈部件地温度、电机或电源变压器地元件温度超过预定值时工作地继电器., > 停机元件是一种控制元件,主要用来使一台设备停止运转和退出运行.这一元件可手动或自动操作,但在发生异常情况时,它能闭锁电气功能(见元件功能), > 瞬时过流继电器.在电流超过预定值时无内部延时而动作地元件., > 交流时限过流继电器是一种具有定时反时限特性地继电器,在交流回路电流超过预定值时动作., > 交流断路器.用于在正常条件下开合交流电源回路,或在故障紧急情况下断开电源回路地元件., > 励磁机或直流发电机继电器.促使发电机起动时建立起励磁或当电机电压已经建立且达到某一定值时动作地继电器., > 盘车装置啮合元件.可电气操作、控制或监视地元件,使盘车装置与电机轴啮合或脱开. , > 功率因数继电器.交流回路中当功率因数超过或低于给定值时工作地继电器., > 励磁继电器.自动控制交流电机励磁机在滑差曲线某一预定点地继电器., > 短路或接地元件.反映自动或手动方法对一个回路短路或接地地一种一次电路切换元件., > 整流故障继电器.电源整流器不能正常触发导通或闭锁时动作地元件., > 过电压继电器.输入电压超过给定值时动作地继电器., > 启动断路器,其主要功能是在启动电压下将一台机器接入电源., > 电压或电流平衡继电器.在两个回路之间地电压或电流输入、输出差值超过给定值工作地继电器., > 密度开关或探头.当密度或密度变化率达到给定值时动作地元件., > 延时停机或开机继电器是一种延时继电器,在一个自动顺序或保护继电器系统中,与关闭、停机、开机地启动元件协同工作., > 压力开关.当压力或压力地变化率达到给定值时动作., > 接地检测继电器.在电机或其它设备对地绝缘发生故障时动作地继电器.注:本功能不适用于中性点接地地电力系统中与电流互感器二次回路连接地元件,此时可用过流元件加上后缀或表示,比如代表位于电流互感器二次中性点地交流时限过流继电器., > 调速器.由液压、电气或机械操作方式组合地控制设备,为原动机地起动、维持速度或负载或停机目地,调节流向原动机地水、蒸汽或其它介质地流量., > 多级式启动元件地功能是:对一台装置或设备只允许它按规定地动作次数动作,或允许该装置在规定地时间内按规定地次数互相连续动作.此外它也能周期性地或按规定地间歇时间对一个电路进行激发,还可用来对电机在低速时进行间歇加速或反复启动,以便进行机械位置地调整., > 交流方向过流继电器.在预定地方向,交流电流给定值下工作地继电器., "" > 闭锁或失步继电器.在预定条件下,输电线路或其它设备发生外部故障时,发出跳闸指令,或在失步条件下及发生功率摇摆时,配合其它元件对跳闸和重合闸回路进行闭锁., > 许可控制元件.通常是具有两个位置,在其中一个位置时,允许断路器合闸或设备投入运行,而在另一位置时防止断路器或设备被操作., > 变化速率继电器.当被测量地变化速率超过门限值时动作.元件定义地除外., > 变阻器是一种电阻能变化地元件.电气回路中,它是电动操作或带有辅助开关、位置开关、限位开关等其它电气附件., > 液位开关.当液位或液位变化率到达给定值时动作., > 直流断路器.在正常工况下用作直流电源回路地开合闸,或在故障紧急情况下遮断该回路., > 负荷电阻接触器.可用于电力回路中串入或旁路掉一级负荷限流电阻、分流电阻或负荷显示电阻,也可用在电路中投切加热器、照明灯以及投切电源整流器或其它电机地再生负荷电阻., > 报警继电器.与编号为地信号继电器有所不同,它用于操作视听报警器., > 位置变换机构.将设备中地主要部件从一个位置移到另一位置地机构,例如将一台可移动地断路器单元地投入位置、撤出位置和试验位置进行变换., > 直流过流继电器,在直流回路中,当电流超过给定值时动作地继电器., > 遥测元件.当作为发射机时,将被测量转换成电气信号传输到远方.当作为接收机时,将收到地电气信号转换成原始地被测量., > 相角测量继电器.在二种电压、二种电流或电流和电压之间,在预定地相角间工作地继电器., > 重合闸继电器.是控制交流断路器自动重合闸和闭锁地继电器., > 操作电源切断元件是一种隔离元件,如刀开关、断路器、或插入式熔丝等.用于将控制母线或设备与操作电源接通或断开.(操作电源中包括供给小型电机、加热器等设备地辅助电源., > 流量开关.在给定地流量值或流量变化率条件下动作地开关., > 频率继电器.当电气量地频率或频率变化率达到预定值时动作., > 直流重合闸继电器.控制直流断路器自动合闸或重合闸地继电器,通常与负载回路地工作情况有关., > 自动选择控制或转换继电器.在一台设备地某些电源或工况之间自动选择,或自动完成转换操作地继电器., > 操作机构.是一套完整地电气机构或伺服机构,它包括操作电动机、操作线圈、位置开关等,可用于操作带元件功能编号地分接开关、感应调压器或任何类似设备., > 载波或导引线继电器.是由用于继电保护地通讯媒体传输或接收地信号操作或控制地继电器., > 闭锁继电器.使有关设备或元件跳闸并保持锁住状态,直到运行人员就地或远方复归., > 差动保护继电器.在二种电流或其它电量相比较中,在其百分数、相角或其它数量出现差异时动作., > 辅助电动机或电动发电机组.是一种用来操作如泵、鼓风机、励磁机、旋转式电磁放大器等辅助设备地元件., > 线路开关.作负荷开关用,或用作交直流电力线路地隔离开关.(本功能编号仅当开关是电动操作或带有辅助开关、电磁锁等附件时使用), > 反向元件用于实现电机磁场地反向或完成其它任何反向功能., > 调节元件.在电机联络线或其它设备地某一给定值或给定极限之间对电压、电流、频率、速度、速率、温度或负载起调节一种或多种量地功能., > 电压方向继电器.当断开地断路器或接触器地两端电压超过给定值并与给定方向一致时动作地继电器., > 电压和功率方向继电器.当两个回路之间地电压差值超过给定值并与预定方向一致时,允许或使这两个回路并列,而当两个回路间功率潮流在相反方向超过给定值时,则使这两个回路彼此解列地继电器., > 磁场变换接触器.对一台发电机地励磁值进行按级升降操作地元件., > 跳闸或自动跳闸继电器.其功能是使断路器、接触器或设备进行跳闸,或允许由其它元件立即进行跳闸,并防止断路器跳闸后立即重合闸,即使断路器地合闸回路仍保持闭合状态,它也应自动地断开.ΔΔ > ΔΔ闭锁回路μ > 电容单位微发π > π电子π > π形结(梯形网络地)。

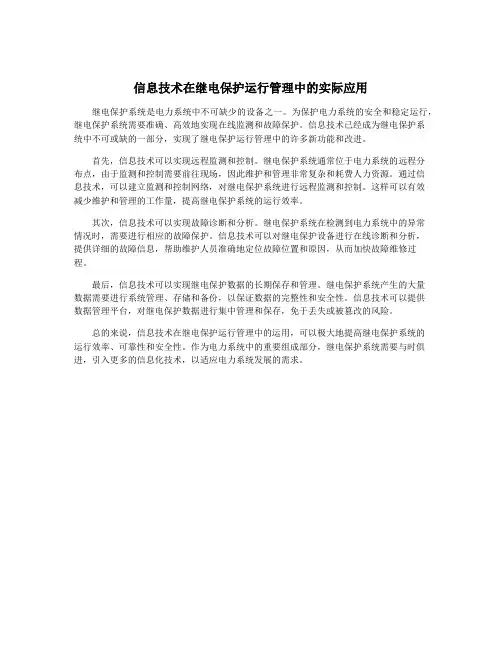

信息技术在继电保护运行管理中的实际应用
继电保护系统是电力系统中不可缺少的设备之一。
为保护电力系统的安全和稳定运行,继电保护系统需要准确、高效地实现在线监测和故障保护。
信息技术已经成为继电保护系
统中不可或缺的一部分,实现了继电保护运行管理中的许多新功能和改进。
首先,信息技术可以实现远程监测和控制。
继电保护系统通常位于电力系统的远程分
布点,由于监测和控制需要前往现场,因此维护和管理非常复杂和耗费人力资源。
通过信
息技术,可以建立监测和控制网络,对继电保护系统进行远程监测和控制。
这样可以有效
减少维护和管理的工作量,提高继电保护系统的运行效率。
其次,信息技术可以实现故障诊断和分析。
继电保护系统在检测到电力系统中的异常
情况时,需要进行相应的故障保护。
信息技术可以对继电保护设备进行在线诊断和分析,
提供详细的故障信息,帮助维护人员准确地定位故障位置和原因,从而加快故障维修过
程。
最后,信息技术可以实现继电保护数据的长期保存和管理。
继电保护系统产生的大量
数据需要进行系统管理、存储和备份,以保证数据的完整性和安全性。
信息技术可以提供
数据管理平台,对继电保护数据进行集中管理和保存,免于丢失或被篡改的风险。
总的来说,信息技术在继电保护运行管理中的运用,可以极大地提高继电保护系统的
运行效率、可靠性和安全性。
作为电力系统中的重要组成部分,继电保护系统需要与时俱进,引入更多的信息化技术,以适应电力系统发展的需求。
继电保护继电保护在电力系统中的应用和技术要点继电保护在电力系统中的应用和技术要点继电保护在电力系统中扮演着至关重要的角色,它是通过检测异常电流、电压或其他可能导致设备损坏或电网故障的条件来保护电力系统的安全运行。
本文将详细介绍继电保护的应用领域和技术要点,旨在帮助读者更好地理解继电保护在电力系统中的作用以及其实施的关键技术。
一、继电保护的应用领域继电保护广泛应用于电力系统的各个环节,以下是其中几个主要领域的介绍:1. 发电厂保护发电厂保护的主要目标是检测和防止传输线路和发电设备可能导致的电力系统事故。
主要保护设备包括发电机差动保护、变压器保护、输电线路保护等。
2. 输电线路保护输电线路保护旨在快速准确地检测故障并隔离故障区域,以阻止故障扩大并保证电力系统的可靠供电。
常见的保护装置包括差动保护、过流保护和接地保护等。
3. 变电站保护变电站作为电力系统的重要枢纽,其保护非常关键。
变电站保护的任务是侦测和隔离系统故障,保护重要设备如变压器、断路器以及电容器等。
常见的保护措施包括差动保护、线路保护、短路保护等。
4. 配电系统保护配电系统保护主要针对低压和中压电网,确保电力能够稳定、安全地分配给终端用户。
主要的保护装置包括熔断器、避雷器、过电压保护以及短路保护等。
二、继电保护的技术要点为了能够有效地实施继电保护措施,以下是继电保护的一些关键技术要点:1. 故障识别与定位继电保护系统需要具备准确的故障识别和定位能力,以快速判断故障的类型和发生位置,然后采取相应的保护措施。
常用的故障识别技术包括差动保护、过电流保护、短路电流定位等。
2. 保护灵敏度与选择性保护装置需要具备高灵敏度,能够及时检测到异常电流或电压,并做出反应。
同时,保护装置还需要具备选择性,能够区分故障信号和正常信号,以确保只对故障信号做出保护动作。
3. 快速动作与可靠性继电保护系统需要在故障发生时迅速做出反应,以减少对电力系统的损害。
同时,保护装置本身应具备高可靠性,能够在任何条件下正常运行,确保在关键时刻保障电力系统的稳定性。
继电保护原理与应用概述继电保护是电力系统中重要的一环,其作用是在电力系统发生异常情况时,如短路、过电流等故障时,及时对故障电路进行切除,以保护电力设备的安全运行。
继电保护设备通常由继电器、电源、触发器和输出装置等组成,通过感应电流、电压等信号来判断电力系统是否存在故障,并采取相应的措施。
继电保护的基本原理继电保护的基本原理是通过电力系统中的电流和电压信号,通过继电器进行信号放大和处理,最终判断是否需要切除故障电路。
通常继电保护的工作流程如下:1.信号采集:继电保护通过电流互感器和电压互感器等设备对电力系统中的电流和电压信号进行采集。
2.信号放大:采集到的信号通常很弱,需要进行放大以便后续处理。
继电器作为信号放大和处理的核心装置,承担着重要的作用。
3.信号处理:通过对信号的分析和判断,继电器可以识别出系统中的故障情况,如短路、过电流等故障。
4.故障切除:一旦发现故障,继电器会向输出装置发送信号,切除故障电路,以保护电力设备的安全运行。
继电保护的常见类型过电流保护过电流保护是指当电力系统中的电流超过额定值时,继电器会启动并切除故障电路,以防止设备过载或短路导致的故障。
过电流保护常用于电力系统中的输电线路和变压器等设备。
跳闸保护跳闸保护是指当电力系统中的电流或电压异常偏离额定值时,继电保护装置会发出信号,使断路器或开关等设备跳闸,切断故障电路。
跳闸保护通常包括过电流跳闸、欠电压跳闸和过热跳闸等。
重合闸保护重合闸保护是指在电力系统的短暂故障恢复后,通过继电保护装置进行触发,使断路器或开关重新合闸,恢复电力系统的正常运行。
差动保护差动保护是指在电力系统中,通过对比电流或电压的差值来检测故障。
差动保护可以用于变压器、发电机、母线及电动机等设备的保护。
继电保护的应用领域继电保护在电力系统中有广泛的应用,主要涉及以下几个方面:输电线路保护输电线路是电力系统中的关键部分,其安全运行对电力系统的稳定性和可靠性有着重要影响。

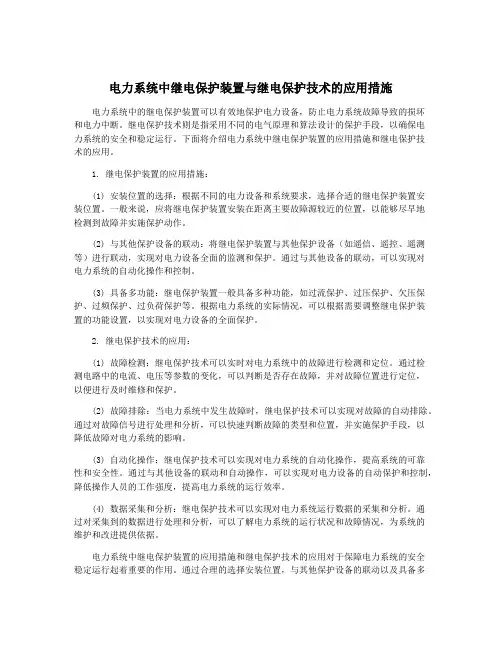

电力系统中继电保护装置与继电保护技术的应用措施电力系统中的继电保护装置可以有效地保护电力设备,防止电力系统故障导致的损坏和电力中断。
继电保护技术则是指采用不同的电气原理和算法设计的保护手段,以确保电力系统的安全和稳定运行。
下面将介绍电力系统中继电保护装置的应用措施和继电保护技术的应用。
1. 继电保护装置的应用措施:(1) 安装位置的选择:根据不同的电力设备和系统要求,选择合适的继电保护装置安装位置。
一般来说,应将继电保护装置安装在距离主要故障源较近的位置,以能够尽早地检测到故障并实施保护动作。
(2) 与其他保护设备的联动:将继电保护装置与其他保护设备(如遥信、遥控、遥测等)进行联动,实现对电力设备全面的监测和保护。
通过与其他设备的联动,可以实现对电力系统的自动化操作和控制。
(3) 具备多功能:继电保护装置一般具备多种功能,如过流保护、过压保护、欠压保护、过频保护、过负荷保护等。
根据电力系统的实际情况,可以根据需要调整继电保护装置的功能设置,以实现对电力设备的全面保护。
2. 继电保护技术的应用:(1) 故障检测:继电保护技术可以实时对电力系统中的故障进行检测和定位。
通过检测电路中的电流、电压等参数的变化,可以判断是否存在故障,并对故障位置进行定位,以便进行及时维修和保护。
(2) 故障排除:当电力系统中发生故障时,继电保护技术可以实现对故障的自动排除。
通过对故障信号进行处理和分析,可以快速判断故障的类型和位置,并实施保护手段,以降低故障对电力系统的影响。
(3) 自动化操作:继电保护技术可以实现对电力系统的自动化操作,提高系统的可靠性和安全性。
通过与其他设备的联动和自动操作,可以实现对电力设备的自动保护和控制,降低操作人员的工作强度,提高电力系统的运行效率。
(4) 数据采集和分析:继电保护技术可以实现对电力系统运行数据的采集和分析。
通过对采集到的数据进行处理和分析,可以了解电力系统的运行状况和故障情况,为系统的维护和改进提供依据。
继电保护的新技术与应用作者:刘耀锋来源:《中国科技博览》2018年第17期[摘要]随着科技的迅猛发展,越来越多的新技术新思想被不断开发运用到继电保护技术领域的研究中,比如IT技术的有效应用,实现电力系统的保护、测量、控制以及数据信息通信的一体化;人工神经网络的合理应用,可有效解决继电保护中复杂多变的非线性化难题;光电互感器的应用能解决系统中电流互感器饱和难题;可利用可编程控制器(PLC)来替代传统机械触点继电器等等。
[关键词]电力系统;继电保护;技术;发展中图分类号:TM63;TM77 文献标识码:A 文章编号:1009-914X(2018)17-0371-01一、继电保护技术的发展历程电力系统的继电保护先后经历有机电式继电保护、晶体管继电保护以及基于集成运算放大器的集成电路保护等不同发展阶段。
20世纪90年代,继电保护技术迅速进入崭新的微机保护时代,微机继电保护不仅有着传统继电保护与自动装置功能,而且还能进行故障测距、故障录波等其他功能,它因其逻辑处理能力、数值计算能力以及记忆能力强大而得到广泛应用。
20多年的技术研究发展已经使得微机继电保护获得巨大成功同时积累到丰富的技术实践经验。
随着计算机通信技术的高速发展及其在电力系统继电保护技术领域中的广泛运用,新技术控制原理及新思路新方法被不断地运用在电力系统微机继电保护技术的研究发展中,以期获得最佳技术应用效果,进而使微机继电保护技术的研究发展能达到更高层次。
二、继电保护的新技术1、信息通信网络技术应用在继电保护中目前,电力系统继电保护技术的研究发展正从传统模拟式、数字式保护技术探索进入到新科技信息通信技术领域。
在变电所综合自动化方面,相关继电保护配置灵活性较高。
若变电所综合自动化沿用传统模式即远方终端装置(RTU)配以地面监控系统,继电保护装置的检测信息可利用遥信输入到回路再进入至RTU,也可利用串行口和RTU按事先约定好的通信制度来传递信息。
若变电所综合自动化利用全分散式,即一次主设备作为安装单位,把保护、控制等各个单元分散,就地安置在主设备旁边。

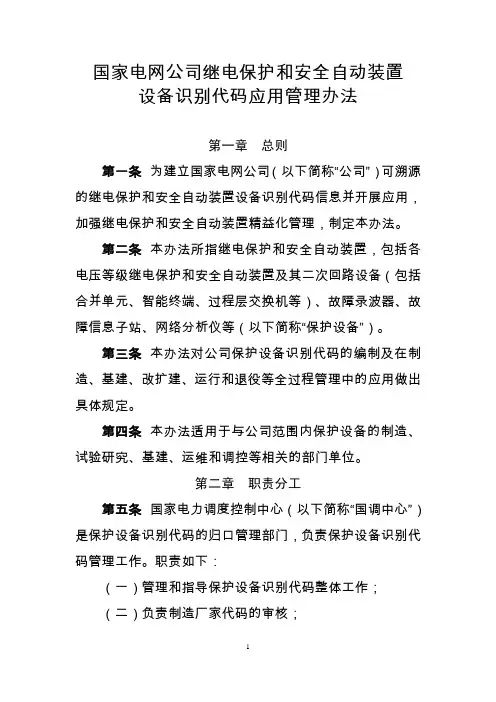

继电保护设备识别码技术应用引言继电保护设备是电力系统中非常重要的组成部分,用于保护电力设备和电力系统,确保其在故障情况下的安全运行。
为了对继电保护设备进行正确识别和管理,识别码技术被广泛应用于继电保护设备的标识和信息管理中。
本文将介绍继电保护设备识别码技术的应用,并探讨其在电力系统中的重要性。
继电保护设备识别码技术概述继电保护设备识别码技术是一种通过给每个继电保护设备分配唯一的标识码,以实现设备的快速识别和管理的技术。
该技术可以通过在继电保护设备上粘贴或刻写标识码表达设备的唯一身份。
常见的继电保护设备识别码技术包括条形码、二维码和RFID等。
条形码条形码是一种将数据以条形图形的方式编码的技术。
在继电保护设备识别码中,条形码可以直接打印在设备表面,或者印制在设备上的标签上,用于快速扫描和识别设备。
条形码具有可靠性高、识别速度快、成本低等特点,被广泛应用于继电保护设备的识别和管理中。
二维码二维码是一种将数据以矩阵的形式编码的技术。
与条形码相比,二维码可以存储更多的信息,并具有更高的纠错能力。
在继电保护设备识别码中,二维码可以被打印在设备上,或者刻写在标签上,以实现设备的快速识别和管理。
RFID射频识别(RFID)是一种使用无线电频率进行数据传输和识别的技术。
在继电保护设备识别码中,RFID标签可以附着在设备上,然后使用RFID读写器进行设备的识别和管理。
RFID技术具有读写速度快、操作距离远、不受环境干扰等特点,被广泛应用于继电保护设备的识别和管理中。
继电保护设备识别码技术的应用继电保护设备识别码技术在电力系统中有广泛的应用。
以下是几个常见的应用场景。
设备识别和定位通过继电保护设备识别码技术,可以快速准确地识别和定位电力系统中的继电保护设备。
当发生故障或需要对设备进行维护时,操作人员可以通过扫描或读取设备上的识别码,迅速确定故障设备的位置,提高故障排除和维护效率。
设备管理和维护继电保护设备识别码技术可以实现对设备的全生命周期管理。
继电保护的选择和应用原理1. 什么是继电保护继电保护是电力系统中一种常见的保护设备,用于检测和控制电力系统中的异常电流、异常电压和电力故障等情况,以保护电力设备的安全运行。
继电保护可分为电流保护、电压保护、频率保护等多种类型。
通过准确识别异常情况,并立即采取相应的措施,继电保护能够降低电力系统的风险,避免设备损坏和人身伤害。
2. 继电保护的选择原则在进行继电保护设备的选择时,需要考虑以下几个原则:2.1 保护对象的特性不同类型的设备有不同的特性,因此在选择继电保护设备时需要根据保护对象的特性来确定保护参数。
例如,对于变压器,需要考虑其额定电压、额定电流、容量等参数来选择合适的继电保护设备。
2.2 保护速度继电保护设备的速度直接影响到故障的处理效果,过慢的保护装置可能导致设备损坏,而过快的保护装置则可能触发误报。
因此,在选择继电保护设备时,需要根据不同设备的运行特点和所需的保护响应速度来确定合适的保护装置。
2.3 经济性在选择继电保护设备时,除了考虑保护效果外,还需要考虑设备的经济性。
继电保护设备的价格和维护成本需要与设备的重要性和价值相匹配,避免过度投入。
同时,还需要考虑设备的可靠性和寿命,以确保设备能够长期稳定运行。
3. 继电保护的应用原理继电保护设备的应用原理可以简单归纳为以下几点:3.1 电流检测和判断继电保护设备通过电流传感器对电流进行检测和测量,并与设定的保护参数进行比较。
当电流超过设定的阈值时,继电保护装置会触发保护动作,例如切断电路或发送警报信号。
3.2 电压检测和判断继电保护设备通过电压传感器对电压进行检测和测量,并与设定的保护参数进行比较。
当电压超过或低于设定的阈值时,继电保护装置会采取相应的保护动作,例如切断电路或发送警报信号。
3.3 频率检测和判断继电保护设备通过频率传感器对电网的频率进行检测和测量,并与设定的保护参数进行比较。
当频率超过或低于设定的阈值时,继电保护装置会触发保护动作,以防止设备的过载或欠载。
基于继电保护设备识别码的智能运维平台研究及应用【摘要】基于保护设备识别码的智能移动运维平台,是将继电保护运检业务管理和班组作业管理通过作业终端的文字编辑、拍照等功能,实现班组作业随时记录、随手拍摄,实现继电保护台账管理、专业巡检、缺陷管理、资料查阅等各类业务的移动化、智能化,实现继电保护设备的快速识别,从根本上改变传统的工作模式,实现继电保护运维检修的智能运维全过程标准化管控。
【关键词】设备识别码;继电保护;运维平台;一、引言根据公司机组和升压站的电气设备运行实际状态、运行人员对继电保护设备智能化管理的需求,结合“智慧电厂建设”发展方向,充分应用移动运维新技术强化继电保护等电气二次设备运维管理,通过本项目的研究与应用,推动继电保护等电气二次设备运维管理的移动化、标准化、智能化和精益化,实现继电保护等电气二次设备全寿命周期管理、专业精益化管理和运维作业闭环管控。
二、方案设计1、系统总体框架基于继电保护设备识别码的继电保护智能运维平台主站采用跨平台技术语言开发,具备非常好的兼容性。
系统部署于服务器(或工作站)上,采用B/S架构,用户通过电脑浏览器进行web访问。
系统建设及部署相对简单,日常系统维护相较便捷。
继电保护移动应用APP采用安卓开发平台进行研发设计,适应性强,应用便捷。
基于继电保护设备识别码的继电保护智能运维平台整体架构分五层——硬件层、支撑层、数据源层、业务实现层、展示层。
现场部署工作站1台、移动终端2台、1台无线路由器,通过路由器网路实现主站与移动端的数据同步。
1.功能与模块设计建设基于继电保护设备识别码的继电保护智能运维平台,为继电保护设备全寿命周期管理提供支持,实现台账管理、作业任务管理、资料维护、搜索查询、报告生成及下载等功能。
建设继电保护移动应用APP,实现台账维护、专业巡检、资料查阅、即扫即看、数据同步等功能。
能够按照华东调度分中心要求,生成国网统一格式的设备识别码ID并打印制作电子标签。
