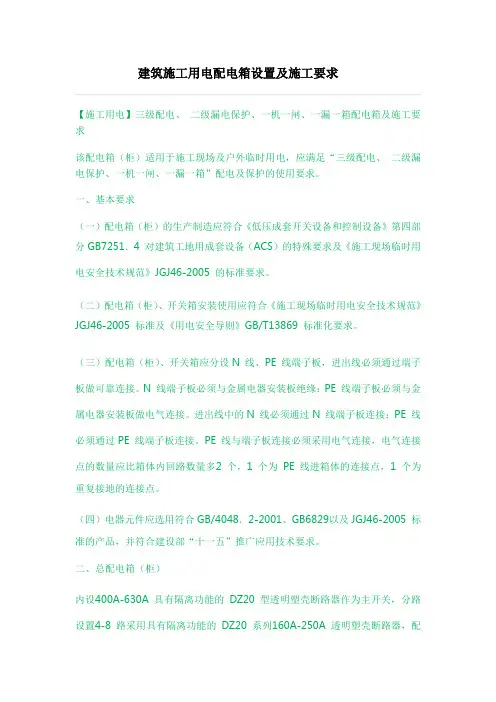

建筑施工用电配电箱设置及施工要求【施工用电】三级配电、二级漏电保护、一机一闸、一漏一箱配电箱及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

建筑工程施工现场配电箱开关箱设置一般规定一、背景简介建筑工程施工现场是一处需要大量用电的场所。

同时，其复杂的施工环境也意味着需要对电路安全进行高度的关注。

针对这一情况，配电箱和开关箱的设置显得尤为关键。

配电箱和开关箱是建筑工程施工现场电力系统中不可或缺的一部分。

它们的主要作用是对电力进行分配和控制，保障整个电力系统的稳定运行。

因此，建筑工程施工现场配电箱和开关箱的设置具有重要的意义。

本文将就建筑工程施工现场配电箱开关箱设置一般规定进行介绍。

二、基本要求1.选购建筑工程施工现场配电箱和开关箱选择时，应符合国家有关标准和规定。

同时，还应确保其质量优良，操作方便，使用寿命长等基本要求。

特殊情况下，应根据工程需要选用加固型配电箱和防护型开关箱。

2.安装配电箱和开关箱的安装应在施工前进行，且按照相关规定进行。

在安装过程中，应注意以下几点：•配电箱和开关箱的安装位置应避免受潮、受热和受破坏的环境，并能够方便维护和检修。

•配电箱和开关箱的安装应保证良好接地，且埋入地下部分不得小于30公分。

•配电箱和开关箱的相对位置应确定好，方便操作和维护。

3.检查与维护配电箱和开关箱在施工现场使用期间，应定期进行检查和维护。

在检查过程中应注意检查绝缘性能和接线是否松动等问题，及时发现并进行处理。

三、安全措施1.防止触电事故在配电箱和开关箱安装结束后，相关人员应进行漏电保护器的测试。

使用中应注意人员的安全防护，如带有绝缘手套、鞋子、袖套等。

2.防止火灾事故在配电箱和开关箱的使用过程中，应注意以下几点：•避免长时间大电流过载使用。

•禁止在配电箱、开关箱或其附近进行焊接、切割等火源性作业。

•禁止在配电箱、开关箱附近堆放易燃物品。

•如果发现设备的电线或其他零部件有螺丝松动、断裂、变形或变色等情况，应及时停机进行检查和修理。

四、总结在建筑工程施工现场配电箱和开关箱设置中，必须要严格按照相关规定进行。

配电箱和开关箱的选购、安装、检查与维护以及安全措施等都不能忽视。

建筑工程施工现场配电箱、开关箱设置一般规定1. 规定目的本规定旨在明确建筑工程施工现场配电箱和开关箱的设置要求，确保施工现场的电力供应安全可靠，满足施工作业的需要，降低施工现场的电气事故风险。

2. 适用范围本规定适用于全部建筑工程施工现场，包含新建、扩建、改建工程。

3. 配电箱设置要求3.1 配电箱选用施工现场配电箱应选用符合国家标准的产品，具备可靠的绝缘性能、耐火性能和防水性能。

应优先选择具备防尘功能的配电箱。

配电箱的额定电流和额定电压应依据施工现场的负载需求进行合理选定。

3.2 配电箱布置（1）配电箱的布置应考虑施工现场的工艺流程和电力设备的分布，尽量靠近施工现场的电力负载区域，减少供电线路长度以降低功率损耗。

（2）配电箱应设置在防盗、防潮、防尘、防火的封闭空间内，配电箱和电缆之间应留有充分的通风散热空间。

（3）配电箱的布置应满足施工安全要求，与易燃、易爆、腐蚀物品保持肯定的安全距离，并阔别施工道路和施工机械等作业区域。

3.3 配电箱接地（1）配电箱应设置可靠的接地装置，接地电阻应符合国家标准的要求。

接地装置应独立设置，确保施工现场的电气设备和人员的安全。

（2）配电箱的接地装置与大地的接触应保持好接触面，接地电阻不得超出规定范围。

（3）接地装置应定期检查和测试，确保其正常工作。

3.4 配电箱标识每个配电箱应设置明显的标识，包含配电箱名称、额定电流、额定电压、使用范围等信息。

标识应清楚可见，以便施工人员正确使用。

4. 开关箱设置要求4.1 开关箱选用开关箱应选用符合国家标准的产品，具备良好的绝缘性能、耐火性能和防水性能。

开关箱的额定电流和额定电压应依据施工现场的负载需求进行合理选定。

4.2 开关箱布置（1）开关箱的布置应符合施工现场电气布线的要求，保证开关箱与电气设备之间电缆线路的合理连接。

（2）开关箱应设置在易于操作和维护的位置，距离施工场合应急出口应符合国家标准的要求。

（3）开关箱安装应保证通风良好，防尘、防潮、防火，防止外来物体进入影响正常使用。

施工现场配电箱与开关箱的安全控制要求1.施工现场低压供电系统应设置总配电箱、分配电箱和开关箱，实行三级配电。

2.总配电箱应靠近电源。

分配电箱应装设在用电设备相对集中的地区。

3.施工用电动力配电与照明配电宜分箱设置，当合置在同一箱内时，动力与照明配电应分路设置。

4.配电箱、开关箱应采用钢板（厚度为1.2～2.0mm）或阻燃绝缘材料制作。

5.配电箱、开关箱中装设的电源开关，应具有短路保护、过载保护功能，其额定值和动作整定值应与其负荷相适应。

6.总配电箱（分配电箱）、开关箱中必须装设漏电保护器，其额定漏电动作参数的选择应遵守下列规定：（1）总配电箱内的漏电保护器额定漏电动作电流应为50～100mA，额定漏电动作时间应大于0.1s.（2）开关箱内的漏电保护器额定漏电动作电流不得大于30mA，额定漏电动作时间应小于0.1s；使用于潮湿场所时，其额定漏电动作电流不得大于15mA，额定漏电动作时间应小于0.1s.施工现场配电箱与开关箱的安全控制要求（2）施工现场配电箱和开关箱是电气系统中非常重要的组成部分，对其安全控制有一系列的要求。

下面将从防火、防爆、防电击、防水、防尘和维护保养等方面详细说明这些控制要求。

1. 防火要求：施工现场配电箱和开关箱应符合防火要求，具备防火性能。

配电箱和开关箱应采用不易燃的材料制作，以避免火灾或延缓火灾蔓延速度。

此外，应设置防火墙、防火隔离带等设施，减少火灾对配电箱和开关箱的影响。

2. 防爆要求：施工现场配电箱和开关箱应具备防爆性能，确保在可能出现爆炸的环境中工作的安全性。

配电箱和开关箱应采用防爆材料制造，并且应符合防爆标准，如GB3836，保证设备的可靠性和安全性。

3. 防电击要求：施工现场配电箱和开关箱应具备防电击性能，以保障人员的生命安全。

配电箱和开关箱应设计合理，并采用绝缘材料进行绝缘处理，确保元器件与外界人体不直接接触，防止电流泄漏造成电击事故的发生。

4. 防水要求：施工现场配电箱和开关箱应具备防水性能，确保在潮湿环境或水浸环境中仍能正常工作。
