混凝土钢筋工序质量评定表

普通混凝土工程质量评定表及填表说明(doc 129页)2. 混凝土工程表 2.1 普通钢筋混凝土单元工程质量评定表 (125)表2.1.1 基础面、施工缝工序施工质量验收评定表 (128)表 2.1.2 模板制作及安装工序施工质量验收评定表 (131)表2.1.3 钢筋制作及安装工序施工质量验收评定表 (133)表2.1.4 预埋件制作及安装工序施工质量验收评定表 (136)表2.1.5 混凝土浇筑工序施工质量验收评定表 (139)表2.1.6 混凝土外观质量检查工序施工质量验收评定表 (141)表2.2 碾压混凝土单元工程质量评定表.. 144 表2.2.1 基础面、层面处理工序施工质量验收评定表 (147)表 2.2.2 模板制作及安装工序施工质量验收评定表 (149)表2.2.3 预埋件制作及安装工序施工质量验收评定表 (151)表2.2.4 碾压混凝土浇筑工序施工质量验收评定表 (155)表2.2.5 混凝土成缝工序施工质量验收评定表 (158)表2.2.6 碾压混凝土外观质量检查工序施工质量验收评定表 (160)表2.3 混凝土面板单元工程质量评定表.. 162 表2.3.1 面板基面清理工序施工质量验收评定表 (164)表 2.3.2 模板（滑模）制作及安装工序施工质量验收评定表 (167)表2.3.3 钢筋制作及安装工序施工质量验收评定表 (169)表2.3.4 预埋件制作及安装工序施工质量验收评定表 (173)表2.3.5 混凝土面板浇筑工序施工质量验收评定表 (176)表2.3.6 混凝土面板外观质量检查工序施工质量验收评定表 (179)表 2.4 沥青混凝土心墙单元工程质量评定表 (181)表2.4.1 基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表 (184)表2.4.2 模板制作及安装工序施工质量验收评定表 (186)表2.4.3 沥青混凝土铺筑工序施工质量验收评定表 (189)表2.5 沥青混凝土面板单元工程质量评定表 (191)表2.5.1 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表 (194)表 2.5.2 防渗层工序施工质量验收评定表 (196)表 2.5.3 封闭层工序施工质量验收评定表 (199)表 2.5.4 面板与刚性建筑物连接工序施工质量验收评定表 (201)表 2.6 预应力混凝土单元工程单元工程质量评定表 (203)表2.6.1 基础面、施工缝工序施工质量验收评定表 (205)表 2.6.2 模板制作及安装工序施工质量验收评定表 (207)表2.6.3 钢筋制作及安装工序施工质量验收评定表 (209)表2.6.4 预埋件制作与安装工序施工质量验收评定表 (213)表2.6.5 混凝土浇筑工序施工质量验收评定表 (216)表 2.6.6 预应力筋孔道预留工序施工质量验收评定表 (218)表2.6.7 预应力筋制作及安装工序施工质量验收评定表 (221)表 2.6.8 预应力筋张拉工序施工质量验收评定表 (223)表 2.6.9 有黏结预应力筋灌浆工序施工质量验收评定表 (226)表 2.6.10 预应力混凝土外观质量检查工序施工质量验收评定表 (228)表2.7 混凝土预制构件安装单元工程质量验收评定表 (231)表2.7.1 混凝土构件外观质量检查工序施工质量验收评定表 (233)表2.7.2 预制件吊装工序施工质量验收评定表 (235)表 2.7.3 预制件接缝及接头处理工序施工质表2.8 混凝土坝坝体接缝灌浆单元工程质量评定表 (240)表 2.8.1 灌浆前检查工序施工质量验收评定表 (243)表2.8.2 灌浆工序施工质量验收评定表 (245)表2.9 安全监测仪器设备安装埋设单元工程质量评定表 (248)填表说明 (248)表2.9.1 安全监测仪器设备检验工序施工质量验收评定表 (251)表 2.9.2 安全监测仪器设备埋设工序施工质量验收评定表 (254)表2.9.3 观测电缆敷设工序施工质量验收评定表 (256)表 2.10 观测孔（井）单元工程质量评定表 (259)表2.10.1 观测孔（井）造孔工序施工质量验收评定表 (261)表 2.10.2 测压管制作与安装工序施工质量验收评定表 (263)表 2.10.3 观测孔（井）率定工序施工质量验表2.11 外部变形观测设施安装（垂线法）单元工程质量评定表 (268)表2.11 外部变形观测设施安装（引张线法）单元工程质量评定表 (270)表2.11 外部变形观测设施安装（视准线法）单元工程质量评定表 (273)表2.14 外部变形观测设施安装（激光准直法）单元工程质量评定表 (275)表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。

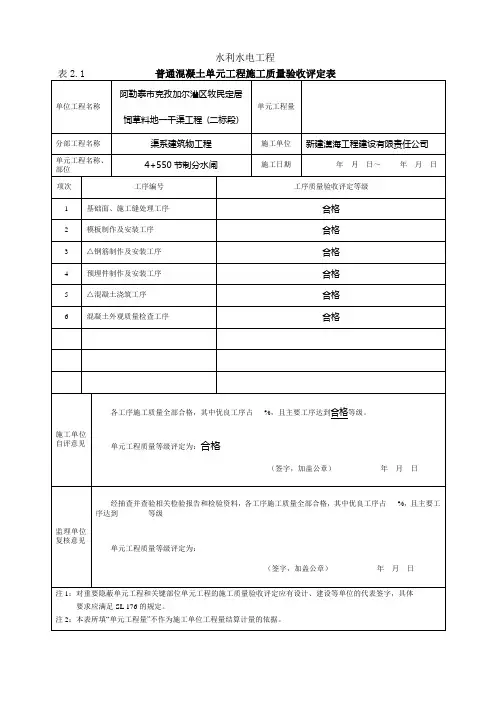

水利水电工程表2.1 普通混凝土单元工程施工质量验收评定表单位工程名称阿勒泰市克孜加尔灌区牧民定居饲草料地一干渠工程(二标段)单元工程量分部工程名称渠系建筑物工程施工单位新建漠海工程建设有限责任公司单元工程名称、部位4+550节制分水闸施工日期年月日～年月日项次工序编号工序质量验收评定等级1 基础面、施工缝处理工序合格2 模板制作及安装工序合格3 △钢筋制作及安装工序合格4 预埋件制作及安装工序合格5 △混凝土浇筑工序合格6 混凝土外观质量检查工序合格施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到合格等级。

单元工程质量等级评定为：合格（签字，加盖公章）年月日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级单元工程质量等级评定为：（签字，加盖公章）年月日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。

注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程表2.1.1基础面、施工缝处理工序施工质量验收评定表单位工程名称阿勒泰市克孜加尔灌区牧民定居饲草料地一干渠工程(二标段)工序编号基础面、施工缝处理工序分部工程名称渠系建筑物工程施工单位新建漠海工程建设有限责任公司单元工程名称、部位4+550节制分水闸施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率基础面主控项目1 基础面岩基符合设计要求/软基预留保护层已挖除；基础面符合设计要求保护层已挖出，开挖破比1：1、基础面符合设计要求。

/符合要求2 地表水和地下水妥善引排或封堵有少量地下水、已妥善引排。

/符合要求一般项目1 岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物/施工缝处理主控项目1 施工缝的留置位置符合设计或有关施工规范规定符合设计及施工工序。

表格编号：……水电站工程钢筋工序质量评定表合同编号：XLK/0440 单元工程编码：FGWK007 表单流水号： 01一、表格编辑说明：1、引用DL/T 5113.1-2005《水电水利基本建设工程单元工程质量等级评定标准》第1部分：土建工程，并参考《水工混凝土钢筋施工规范》（DL/T 5169-2020）和《钢筋机械连接技术规程》（JGJ107-2010）调整和完善。

2、调整情况（1）在表格顶部增加了“集团公司标识”、“表格编号”。

（2）对表格外上方名称进行了调整，增加了“合同编号”、“单元工程编码”、“表单流水号”、“承包人”、“监理人”项。

（3）表头增加了“分项工程名称栏”、“施工时段”、“桩号”、“高程”，表格中增加“实测值/检验记录”栏；“检验日期”改为“评定日期”。

（4）根据现场施工需求，在主控项目和一般项目中只选用了直螺纹机械连接检查项目，其质量标准和质量检查评定结果见《钢筋直螺纹机械连接安装质量验收签证表》、《钢筋直螺纹机械连接安装质量检查记录表》；同时，在主控项目“质量评定（是否符合质量标准）”设置“□是□否□/”勾选项，填写时直接进行勾选，以简化表格填写程序；如果工程项目需要使用带肋钢筋套筒冷挤压连接或锥螺纹连接，可在主控项目第四项和一般项目第五项进行相应检查项目调整。

（5）增加“评定标准”栏，分别对“检测数量、合格标准、优良标准”进行说明，以便于评定人员进行质量等级评定。

（6）对“自检结果”、“检查结果”栏中的填写进行明确。

（7）“质量负责人”改为“初检”、“复检”、“终检”。

3、其它（1）参建设单位名称统一，施工单位：承包人、监理单位：监理人、设计单位：设计人。

（2）在实际工程运用中，可根据钢筋工艺要求对该表格不使用项目适时删减，不得漏项，以满足工程项目钢筋工序质量控制要求；同时，以简化表格项目设置。

二、表格使用说明：1、“合同编号”按照合同文件的编号填写。

“表单流水号”根据验收次数填写，同一部位2次验收时，“表单流水号”填写02，以此类推。

普通混凝土工程钢筋制作及安装工序施工质量验收
评定表填表说明
1、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。

施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。

2、工序编号：填写本工序编号。

3、主控项目1全数检查，填写检查结果；主控项目2焊接200个
接头检查1组，机械连接500个接头检验1组，填写测试结果；
主控项目3检查数量应不少于10点，填写观察结果；主控项
目4每项检查数量不少于10点、主控项目5检查数量不少于
10点，填写观察、量测结果。

4、一般项目1、2、3、5检查数量不少于5点，填写量测结果；
一般项目4检查数量不少于10点，填写量测结果。

5、凡是涉及符合设计要求的项目，在检查（测）记录一栏中不能
只填“符合设计规范或要求”应标明具体设计要求或规范名称
及编号。

6、工序质量标准：
合格等级标准应符合下列规定：
⑴主控项目，检验结果应全部符合SL632—2012标准的要求。

⑵一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

⑶各项报验资料应符合SL632—2012标准要求。

优良等级标准应符合下列规定：
⑴主控项目，检验结果应全部符合SL632—2012标准的要求。

⑵一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

⑶各项报验资料应符合SL632—2012标准要求。

混凝土工程填表说明1．本章表格适用于大中型水利水电工程混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。

2．划分工序的单元工程，其施工质量验收评定在各工序验收评定合格和施工项目实体质量检验合格的基础上进行。

不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

3．工序施工质量具备下列条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4．工序施工质量按下列程序进行验收评定：①施工单位首先对已经完成的工序施工质量按《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL 632—2012）进行自检，并做好检验记录；②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核；③监理单位收到申请后，应在4h内进行复核。

5．监理复核包括下列内容：①核查施工.单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL 632—2012标准的要求，在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。

6．单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

7．单元工程施工质量按下列程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，应在一个工作日内进行复核。

8．监理复核包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL 632—2012的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

普砼表4 普通砼单元工程施工质量验收评定表
单位工程名称
XXX标
（XXX）
单元工程量
分部工程名称穿堤建筑物
XXX-JZW01施工单位XXX公司
单元工程名称、部位
箱涵（第1节）砼
XXX-JZW01-01～13
0-011.89～0-002.89
▽18.02～▽21.32
施工日期
项次工序名称、编号工序质量验收评定等级
主要工序1△钢筋制作及安装4.4优良2△混凝土浇筑4.6优良
一般工序1基础面或施工缝处理4.2优良2模板制作及安装4.3合格3预埋件（止水、伸缩缝等）制作及安装4.5优良4外观质量检查4.7合格
施工单位自评意见各工序施工质量全部合格，其中优良工序占66.7%，且主要工序达到优良等级。

单元工程质量等级评定为：优良
（签字，加盖公章）年月日
监理单位复核意见
经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占66.7%，且主要工序达到优良等级。

单元工程质量等级评定为：优良
（签字，加盖公章）年月日
普砼表4.2 基础面或施工缝处理工序施工质量验收评定表
普砼表4.3

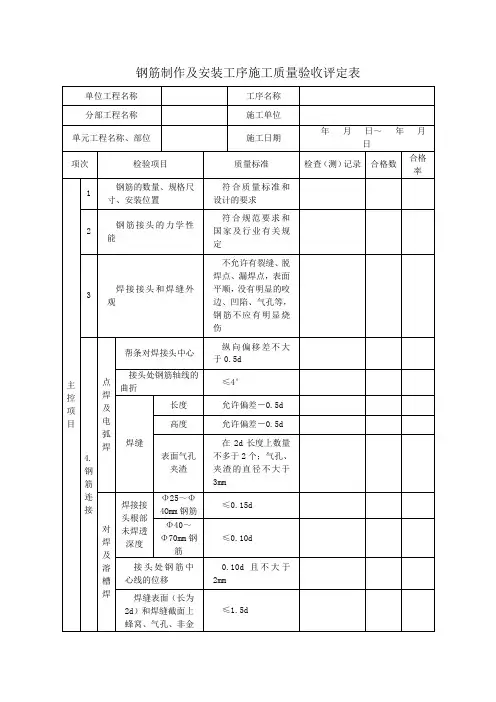

普砼表4.4钢筋制作及安装工序施工质量验收评定表
25~4
0 mm钢
筋
40～
70 mm
钢筋
普砼表4.5 预埋件（止水、伸缩缝等）制作及安装工序施工质量验收评定表
普砼表4.6混凝土浇筑工序施工质量验收评定表
普砼表4.7外观质量检查工序施工质量验收评定表。

一般混凝土工程评估表单元工程施工质量验收评估表（不划分工序）（一般混凝土)单元工程施工质量验收评估表（划分工序）表2.2.1 基础面处理施工质量原则表2.2.1—1 基础面处理施工质量验收评估表表2.2.1(续) 混凝土施工缝处理质量原则表2.2.1—2 混凝土施工缝处理质量验收评估表模板制作及安装施工质量验收评估表表4.3.2表钢筋制作及安装施工质量原则表—1 钢筋制作及安装施工质量验收评估表表—2钢筋连接施工质量原则（附讲解评估表）表—2钢筋连接施工质量原则评估表表—1 伸缩缝（填充材料）施工质量原则表—1 伸缩缝（填充材料）施工质量验收评估表表—2 排水系统施工质量原则表—2 排水系统施工质量验收评估表表—3冷却及灌浆管路施工质量原则（按上表描述）表—4 铁件施工质量原则表—4 铁件施工质量验收评估表（按上表描述）表-5 止水片（带）施工质量原则表—5 止水片（带）施工质量验收评估表表混凝土浇筑施工质量原则表混凝土浇筑施工质量验收评估表表外观质量原则表外观质量验收评估表碾压混凝土层面处理、缝面处理、模板制作及安装，预埋件、外观质量与一般混凝土部分基本相似，不在反复。

表B—10 -1 混凝土铺筑碾压施工质量原则表—1 混凝土铺筑碾压施工质量验收评估表—2 变态混凝土施工质量原则表B—10表—2 变态混凝土施工质量验收评估表表B—11 碾压混凝土成缝施工质量原则表碾压混凝土成缝施工质量验收评估表混凝土面板工程趾板混凝土评估与一般混凝土部分相似，不在反复。

表B—19 面板基面清理施工质量原则表面板基面清理施工质量验收评估表表B—20 滑膜制作及安装施工质量原则表滑膜制作及安装施工质量验收评估表表B—22—1 预埋件止水片（带）施工质量原则表—1 止水片（带）施工质量验收评估表表B—22—2 伸缩缝施工质量原则表—2 伸缩缝施工质量验收评估表（定性表述定数量测）表B—23 混凝土面板浇筑施工质量原则表混凝土面板浇筑施工质量验收评估表注混凝土面板外观质量评估同一般混凝土沥青混凝土表B—25 基座结合面处理及沥青混凝土结合层面处理施工质量原则表基座结合面处理及沥青混凝土结合层面处理施工质量验收评估表模板制作及安装施工质量原则同一般混凝土模板制作及安装施工质量验收评估表（同一般混凝土）表B—27 沥青混凝土旳铺筑施工质量原则表沥青混凝土旳铺筑施工质量验收评估表（同碾压砼坝）表B—28 沥青混凝土面板整平胶结层（含排水层）施工质量原则表沥青混凝土面板整平胶结层（含排水层）施工质量验收评估表表B—29 防渗层施工质量原则。
