DY85-67多级油泵

MD85-67X4型耐磨矿用多级泵概述：
MD85-67X4型耐磨矿用多级泵是适用于输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm)，以及类似的其他污水的液体。

特别适用于煤矿等矿山排水。

MD型矿用耐磨多级离心泵输送的介质温度不高于80℃。

MD85-67X4型耐磨矿用多级泵性能范围：
流量Q：85m³/h；
扬程H：268m；
MD85-67X4型耐磨矿用多级泵型号意义：
MD85-67X4；
MD——耐磨矿用多级泵；
85——泵设计点流量为85m^3/h；
67——泵单级设计点扬程为67m；
4——泵的级数为4。

MD85-67X4型耐磨矿用多级泵产品说明：
1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

MD85-67X4型耐磨矿用多级泵旋转方向：
从电机端向泵看为顺时针方向旋转。

MD85-67X4型耐磨矿用多级泵主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD85-67X4型耐磨矿用多级泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

1.泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/150D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2 例16：JZ-250/1.3 JZ－中机座250－流量，升/时 1.3－压力MPa例17：JT-1600/2.5 JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5 JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2 例20：JT-2×500/16 JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm2 1－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2 例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数真空泵型号及规格的表示方法根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。

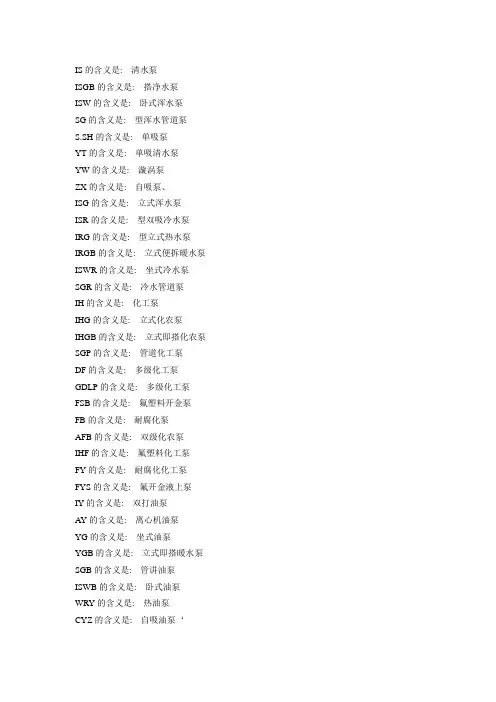

IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵AY的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSW A的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.A V的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵1. 泵的型号含义?答：例1：80Y－100×2 80－吸入口直径mm Y－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3JZ－中机座250－流量，升/时1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm2 1－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2 例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×4R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm) CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│││└叶轮名义直径(mm)││└───- 排出口直径│└──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│││└ 1-表示一级泵；2-表示二级泵││└───- 螺杆名义直径│└───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢KCB齿轮油泵例：KCB-200K CB - 200││└- 设计点流量(L/min))│└───- 齿轮泵└─────带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│││└- 额定压力(kgf/cm2))││└────- 设计点流量(m3/h)│└──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P││││││└- 表示不锈钢材质│││││└──- 表示扬程(m)││││└────- 改进型│││└──────- 表示自吸││└────────表示输送介质为油│└────────-─表示能满足船用要求└──────────-─表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)└──────────YG型管道油泵。

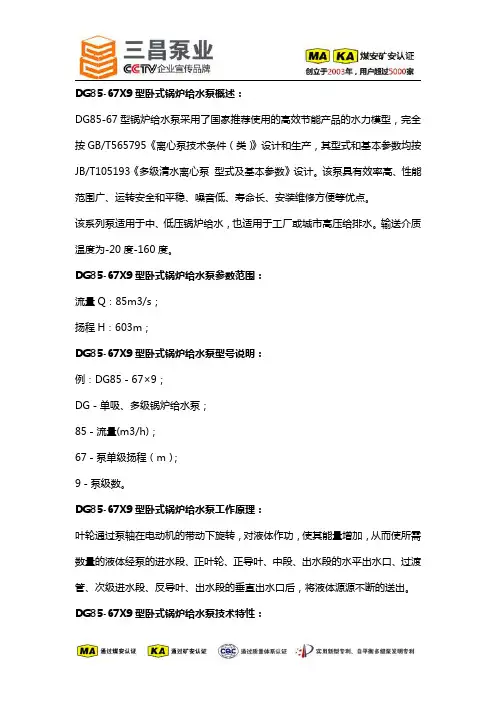

DG85-67X9型卧式锅炉给水泵概述：DG85-67型锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型，完全按GB/T565795《离心泵技术条件（类）》设计和生产，其型式和基本参数均按JB/T105193《多级清水离心泵型式及基本参数》设计。

该泵具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

该系列泵适用于中、低压锅炉给水，也适用于工厂或城市高压给排水。

输送介质温度为-20度-160度。

DG85-67X9型卧式锅炉给水泵参数范围：流量Q：85m3/s；扬程H：603m；DG85-67X9型卧式锅炉给水泵型号说明：例：DG85－67×9；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；67－泵单级扬程（m）；9－泵级数。

DG85-67X9型卧式锅炉给水泵工作原理：叶轮通过泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使所需数量的液体经泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反导叶、出水段的垂直出水口后，将液体源源不断的送出。

DG85-67X9型卧式锅炉给水泵技术特性：1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡；2、新技术：独有的节流、减压装置，奇数级平衡装置；3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降；没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%；4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构；5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题；6、应用广泛：取消了小间隙平衡盘，比普通D型泵更适应于介质性质更为恶劣的场合；7、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低；8、轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高；9、维护成本低：采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长；10、泵热胀（冷缩）均匀对称性好：泵上下、左右热胀（冷缩）均匀，对称性好。
