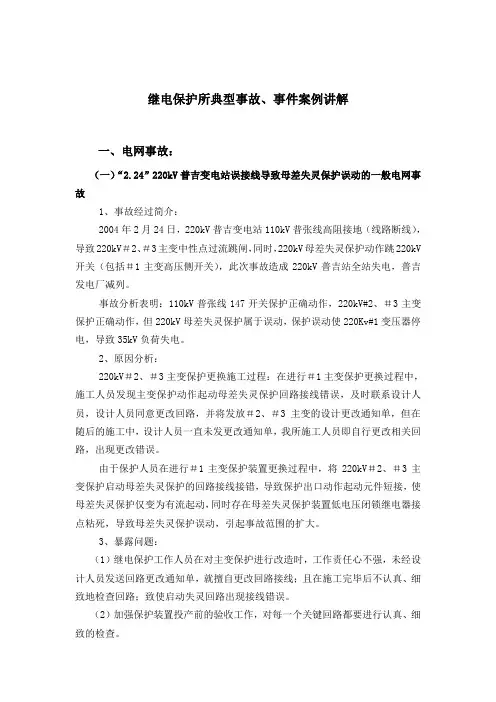

继电保护所典型事故、事件案例讲解一、电网事故：（一）“2.24”220kV普吉变电站误接线导致母差失灵保护误动的一般电网事故1、事故经过简介：2004年2月24日，220kV普吉变电站110kV普张线高阻接地（线路断线），导致220kV＃2、＃3主变中性点过流跳闸，同时，220kV母差失灵保护动作跳220kV 开关（包括＃1主变高压侧开关），此次事故造成220kV普吉站全站失电，普吉发电厂减列。
事故分析表明：110kV普张线147开关保护正确动作，220kV#2、＃3主变保护正确动作，但220kV母差失灵保护属于误动，保护误动使220Kv#1变压器停电，导致35kV负荷失电。
2、原因分析：220kV＃2、＃3主变保护更换施工过程：在进行＃1主变保护更换过程中，施工人员发现主变保护动作起动母差失灵保护回路接线错误，及时联系设计人员，设计人员同意更改回路，并将发放＃2、＃3主变的设计更改通知单，但在随后的施工中，设计人员一直未发更改通知单，我所施工人员即自行更改相关回路，出现更改错误。
由于保护人员在进行＃1主变保护装置更换过程中，将220kV＃2、＃3主变保护启动母差失灵保护的回路接线接错，导致保护出口动作起动元件短接，使母差失灵保护仅变为有流起动，同时存在母差失灵保护装置低电压闭锁继电器接点粘死，导致母差失灵保护误动，引起事故范围的扩大。
3、暴露问题：（1）继电保护工作人员在对主变保护进行改造时，工作责任心不强，未经设计人员发送回路更改通知单，就擅自更改回路接线；且在施工完毕后不认真、细致地检查回路；致使启动失灵回路出现接线错误。
（2）加强保护装置投产前的验收工作，对每一个关键回路都要进行认真、细致的检查。
4、防范措施：（1）工作负责人要对工程每个环节都认真把握，特别是对关键环节的把握；（2）在施工过程中要严格按照图纸施工，对回路更改要遵守相关规定，不得擅自更改回路；（3）工作中要严格按照相关作业指导书施工；（4）验收过程中要严格把关；（5）加强员工技术培训；（6）管理手段上要采取有效措施；（7）加强工程的技术监督和检验管理，对110kV以上验收所内必须先进行初验，合格后才能申请验收，并且要有试验报告；（8）生计室要加强现场施工安全管理，重点现场要亲自监督。
继电保护及二次回路典型故障分析与处理继电保护是电力系统中常用的一种自动保护装置，主要用于监测电网的各种异常状态，并在发生故障时及时切除故障部分，以保护电力设备的安全运行。
二次回路是继电保护的基本组成部分，它负责将电网的输入信号转换为继电保护装置能够识别和处理的信号。
在实际操作中，继电保护及二次回路也会遇到各种故障和问题。
下面我们来分析一些典型的故障，并介绍处理方法。
1. 继电保护装置异常：当继电保护装置本身出现故障时，可能会导致误判或无法触发保护操作。
这种情况下，需要及时检修或更换故障的继电保护装置。
2. 二次回路接触不良：二次回路中的连接件松动或腐蚀等问题，会导致信号传输不畅或信号失真，影响继电保护的准确性。
解决方法是检查二次回路连接件，确保其稳定可靠。
3. 二次回路短路：当二次回路中出现短路时，继电保护装置可能无法正常工作，导致对潜在故障的识别能力下降。
此时，需要检修或更换短路故障点，并重新校验二次回路的准确性。
4. 电源故障：继电保护及二次回路需要稳定可靠的电源供应，否则会导致继电保护装置无法正常运行。
需要定期检查电源设备，并在发现故障时及时修复。
5. 信号失真：信号在传输过程中可能会受到干扰，导致信号失真或丢失。
此时，可以尝试使用抗干扰措施，如使用屏蔽线缆等，来减少信号失真。
继电保护及二次回路在实际运行中可能会出现各种故障和问题。
为了保证继电保护的准确性和可靠性，需要定期进行维护和检修，并在出现故障时及时处理。
可以通过引入辅助设备和技术手段，如远动、通信等来提升继电保护的性能和可靠性。

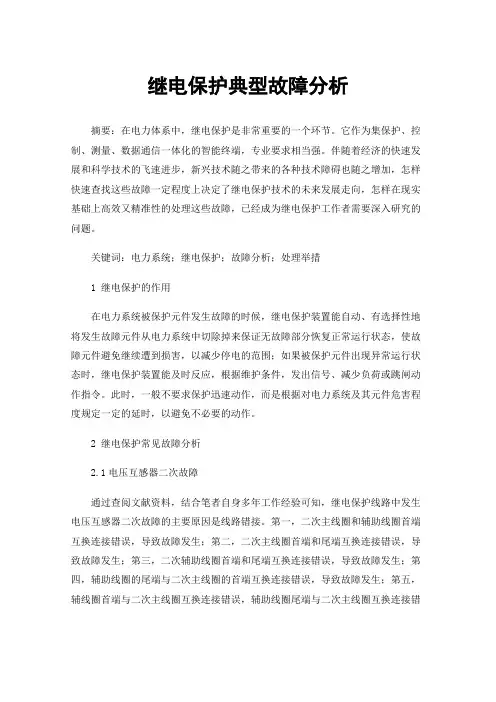

继电保护典型故障分析摘要：在电力体系中，继电保护是非常重要的一个环节。
它作为集保护、控制、测量、数据通信一体化的智能终端，专业要求相当强。
伴随着经济的快速发展和科学技术的飞速进步，新兴技术随之带来的各种技术障碍也随之增加，怎样快速查找这些故障一定程度上决定了继电保护技术的未来发展走向，怎样在现实基础上高效又精准性的处理这些故障，已经成为继电保护工作者需要深入研究的问题。
关键词：电力系统；继电保护；故障分析；处理举措1 继电保护的作用在电力系统被保护元件发生故障的时候，继电保护装置能自动、有选择性地将发生故障元件从电力系统中切除掉来保证无故障部分恢复正常运行状态，使故障元件避免继续遭到损害，以减少停电的范围；如果被保护元件出现异常运行状态时，继电保护装置能及时反应，根据维护条件，发出信号、减少负荷或跳闸动作指令。
此时，一般不要求保护迅速动作，而是根据对电力系统及其元件危害程度规定一定的延时，以避免不必要的动作。
2 继电保护常见故障分析2.1电压互感器二次故障通过查阅文献资料，结合笔者自身多年工作经验可知，继电保护线路中发生电压互感器二次故障的主要原因是线路错接。
第一，二次主线圈和辅助线圈首端互换连接错误，导致故障发生；第二，二次主线圈首端和尾端互换连接错误，导致故障发生；第三，二次辅助线圈首端和尾端互换连接错误，导致故障发生；第四，辅助线圈的尾端与二次主线圈的首端互换连接错误，导致故障发生；第五，辅线圈首端与二次主线圈互换连接错误，辅助线圈尾端与二次主线圈互换连接错误，导致故障发生。
上述线路错接均可导致线路故障，因此，需要将当前线路错接发生情况全部记录下来，将其作为继电保护方案改进的研究依据。
2.2人力问题电力系统在社会和时代的发展中，虽然已经进行了大幅度发展，但其中仍然存有一些问题无法进行有效的解决。
例如，电力部门中，有一些工作人员专业知识掌握程度比较薄弱，整体上存在参差不齐的情况。
除此之外，电力系统中继电保护装置故障问题也比较缺乏经验，无法在短时间内及时掌握故障原因，同时，对继电保护装置的维护与管理也不够完善。
电力系统继电保护典型故障分析案例线路保护实例一：单相故障跳三相某220kV线路发生A相单相接地故障，第一套主保护（CKJ-2）发出A相跳闸令，第二套主保护（WXB-101）发出三跳相跳闸令。
原因分析：由于两面保护屏的重合闸工作方式选择开关把手不一致造成。
保护是否选相跳闸，与重合闸工作方式有关。
当重合闸方式选择为单重和综重时，单相故障跳开单相，而当重合闸方式选择为三重和停用时，任何故障都跳开三相两套保护时一般只投入一套重合闸。
另一套保护屏的重合闸出口压板应在断开位置。
由于另一套保护的中重合闸方式选择放在停用位置，致使该保护发出三跳命令。
线路保护实例二：未接入外部故障停信开关量某变电所母线PT爆炸，CT与开关之间发生三相短路，电厂侧高频保护拒动。
由后备保护距离II段跳闸。
（3）故障发生后，由于对高频保护来说，认为是外部故障，变电所侧高频保护一直处于发信状态。
将电厂侧高频保护闭锁。
变电所侧认为母线故障，母差保护动作。
事故后检查发现，高频保护没有接入母差停信和断路器位置停信。
微机保护的停信接口：1、本侧正方向元件动作保护停信。
2、其它保护动作停信（一般接母差保护的出口）。
3、断路器跳闸位置停信。
线路保护实例三微机保护没有经过方向元件控制而误动出口。
问题：整定中，方向元件没有投入。
硬压板，软压板（由控制字整定）1、二者之间具有逻辑“与”的关系。
缺一不可。
2、硬压板：保护屏上的实际压板。
3、软压板：在软件中通过定值单中的控制字的某位为1或0控制保护功能的投退。
线路保护实例四：1993年11月19日，葛双II回发生A相单相接地故障，线路两侧主保护60ms动作跳开A相。
葛厂侧过电压保护（）于420ms动作跳开三相，重合闸被闭锁。
联切葛厂两台机投水阻600MW,切鄂东负荷200MW。
事故原因分析1、PT接线图2、接线的问题：（1）PT三点接地，违反《反措要点》，PT二次侧中性线只允许一点接地。
（2）开口三角的N与两星形中性线相连，违反《反措要点》，PT二次回路与三次回路独立。

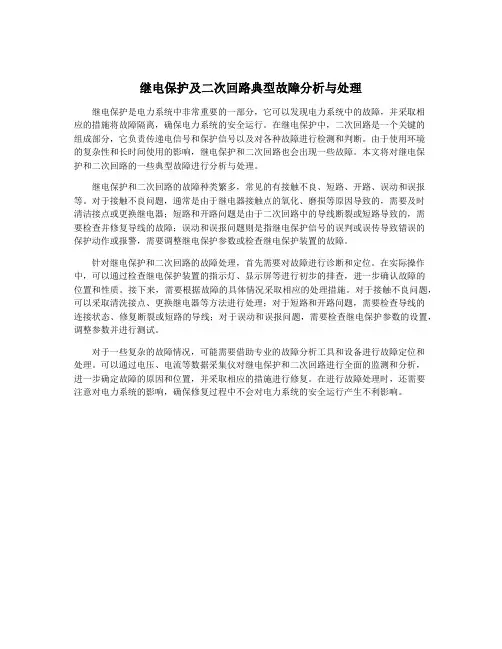

继电保护及二次回路典型故障分析与处理继电保护是电力系统中非常重要的一部分，它可以发现电力系统中的故障，并采取相应的措施将故障隔离，确保电力系统的安全运行。
在继电保护中，二次回路是一个关键的组成部分，它负责传递电信号和保护信号以及对各种故障进行检测和判断。
由于使用环境的复杂性和长时间使用的影响，继电保护和二次回路也会出现一些故障。
本文将对继电保护和二次回路的一些典型故障进行分析与处理。
继电保护和二次回路的故障种类繁多，常见的有接触不良、短路、开路、误动和误报等。
对于接触不良问题，通常是由于继电器接触点的氧化、磨损等原因导致的，需要及时清洁接点或更换继电器；短路和开路问题是由于二次回路中的导线断裂或短路导致的，需要检查并修复导线的故障；误动和误报问题则是指继电保护信号的误判或误传导致错误的保护动作或报警，需要调整继电保护参数或检查继电保护装置的故障。
针对继电保护和二次回路的故障处理，首先需要对故障进行诊断和定位。
在实际操作中，可以通过检查继电保护装置的指示灯、显示屏等进行初步的排查，进一步确认故障的位置和性质。
接下来，需要根据故障的具体情况采取相应的处理措施。
对于接触不良问题，可以采取清洗接点、更换继电器等方法进行处理；对于短路和开路问题，需要检查导线的连接状态、修复断裂或短路的导线；对于误动和误报问题，需要检查继电保护参数的设置，调整参数并进行测试。
对于一些复杂的故障情况，可能需要借助专业的故障分析工具和设备进行故障定位和处理。
可以通过电压、电流等数据采集仪对继电保护和二次回路进行全面的监测和分析，进一步确定故障的原因和位置，并采取相应的措施进行修复。
在进行故障处理时，还需要注意对电力系统的影响，确保修复过程中不会对电力系统的安全运行产生不利影响。

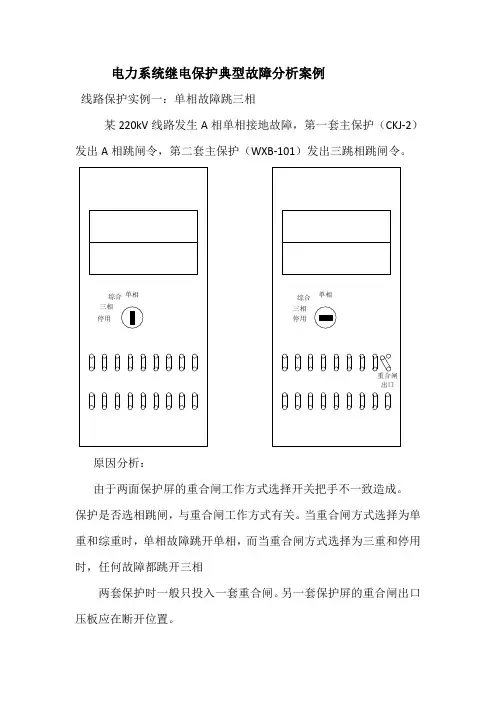

电力系统继电保护典型故障分析案例线路保护实例一：单相故障跳三相某220kV线路发生A相单相接地故障，第一套主保护（CKJ-2）发出A相跳闸令，第二套主保护（WXB-101）发出三跳相跳闸令。
原因分析：由于两面保护屏的重合闸工作方式选择开关把手不一致造成。
保护是否选相跳闸，与重合闸工作方式有关。
当重合闸方式选择为单重和综重时，单相故障跳开单相，而当重合闸方式选择为三重和停用时，任何故障都跳开三相两套保护时一般只投入一套重合闸。
另一套保护屏的重合闸出口压板应在断开位置。
由于另一套保护的中重合闸方式选择放在停用位置，致使该保护发出三跳命令。
线路保护实例二：未接入外部故障停信开关量某变电所母线PT爆炸，CT与开关之间发生三相短路，电厂侧高频保护拒动。
由后备保护距离II段跳闸。
（3）故障发生后，由于对高频保护来说，认为是外部故障，变电所侧高频保护一直处于发信状态。
将电厂侧高频保护闭锁。
变电所侧认为母线故障，母差保护动作。
事故后检查发现，高频保护没有接入母差停信和断路器位置停信。
微机保护的停信接口：1、本侧正方向元件动作保护停信。
2、其它保护动作停信（一般接母差保护的出口）。
3、断路器跳闸位置停信。
线路保护实例三微机保护没有经过方向元件控制而误动出口。
问题：整定中，方向元件没有投入。
硬压板，软压板（由控制字整定）1、二者之间具有逻辑“与”的关系。
缺一不可。
2、硬压板：保护屏上的实际压板。
3、软压板：在软件过定值单中的控制字的某位为1或0控制保护功能的投退。
线路保护实例四：1993年11月19日，双II回发生A相单相接地故障，线路两侧主保护60ms动作跳开A相。
厂侧过电压保护（1.4U N/0.3S）于420ms 动作跳开三相，重合闸被闭锁。
联切厂两台机投水阻600MW,切鄂东负荷200MW。
事故原因分析1、PT接线图2、接线的问题：（1）PT三点接地，违反《反措要点》，PT二次侧中性线只允许一点接地。
（2）开口三角的N与两星形中性线相连，违反《反措要点》，PT二次回路与三次回路独立。
继电保护事故案例动作分析刘家乐发布时间：2021-10-25T05:53:20.829Z 来源：《中国科技人才》2021年第20期作者：刘家乐[导读] 继电保护在保障电力系统可靠运行发挥着及其重要的作用，事故的准确快速的切除，有效保证了电力系统大安全稳定，误动和拒动都将导致事故扩大，造成严重后果。
太原理工大学现代科技学院摘要：继电保护在保障电力系统可靠运行发挥着及其重要的作用，事故的准确快速的切除，有效保证了电力系统大安全稳定，误动和拒动都将导致事故扩大，造成严重后果。
本文列举几个范例，对范例进行分析研究，提出可靠解决方案。
关键字：继电保护；电力系统；事故1.案例一1.1故障前运行方式110kV A站1、2号主变110kV、35kV侧并列运行，10kV侧分列运行。
110kVBA线（B侧183、A侧143）开关运行，供全站负荷。
全站监控采用北京四方立德的设备，主变保护差动LSD311，高后备LDS321A、中/低后备LDS321B、35kV及10kV间隔保护为LDS216装置。
1.2故障简述1.2.1 220kVB站2020年06月18日7时37分25秒，220kVB站110kVBA线183开关线路保护3005ms接地距离Ⅲ段出口，4079ms重合闸出口，4192ms距离后加速永跳出口。
1.2.2 110kV A站（1）10kV1号电容器544开关速断保护动作跳闸，柜故障发生爆炸，保护装置损坏。
（2）10kVCD线543保护发“过流Ⅰ段动作”，现场检查装置电源失电，开关在合位。
（3）35kV分段340保护“过流Ⅰ段动作”“过流Ⅱ段动作”，开关跳闸。
（4）1、2号主变低压侧10kV后备保护未动作。
1.3故障及保护动作情况分析1.3.1 220kVB站保护动作报告：对照录波图，可以看出在故障发生时，明显表现为三相短路故障特征，保护装置显示为接地距离动作，与国电南自厂家联系，答复为本保护装置为PSL-621D型，版本为V4.6，经过省公司认证，测量电压U＜（1+K）IZzd时，接地距离保护就动作，不判3I0、3U0是否突变（接地距离I、II段需要判3I0、3U0突变），故障选相为随机选相。

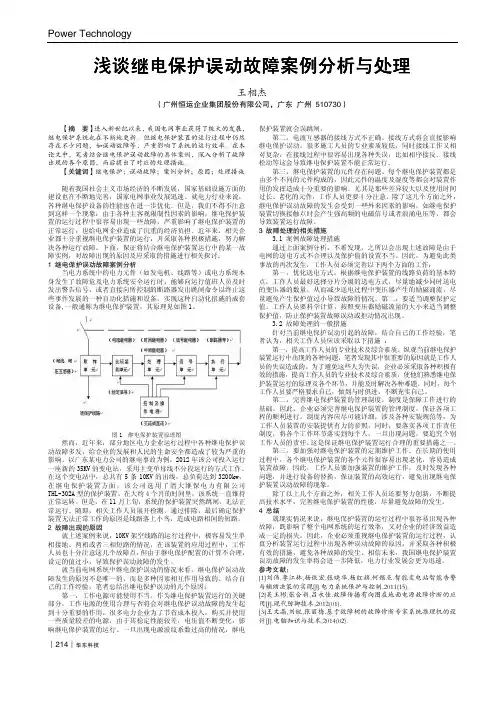

Power Technology︱214︱华东科技浅谈继电保护误动故障案例分析与处理浅谈继电保护误动故障案例分析与处理王相杰（广州恒运企业集团股份有限公司，广东 广州 510730）【摘 要】进入新世纪以来，我国电网事业获得了极大的发展，继电保护系统也在不断地更新。
但继电保护装置的运行过程中仍然存在不少问题，如误动故障等，严重影响了系统的运行效率。
在本论文中，笔者结合继电保护误动故障的具体案例，深入分析了故障出现的各个原因，而后提出了对应的处理措施。
【关键词】继电保护；误动故障；案例分析；原因；处理措施随着我国社会主义市场经济的不断发展，国家基础设施方面的建设也在不断地完善，国家电网事业发展迅速。
就电力行业来说，各种继电保护设备的性能也在进一步优化。
但是，我们不得不注意到这样一个现象：由于各种主客观限制性因素的影响，继电保护装置的运行过程中很容易出现一些故障，严重影响了继电保护装置的正常运行，也给电网企业造成了沉重的经济负担。
近年来，相关企业都十分重视继电保护装置的运行，并采取各种积极措施，努力解决各种运行故障。
下面，保证将结合继电保护装置运行中的某一故障实例，对故障出现的原因及应采取的措施进行相关探讨。
1 继电保护误动故障案例分析当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，实现这种自动化措施的成套设备,一般通称为继电保护装置，其原理见如图1。
图1 继电保护装置原理图然而，近年来，部分地区电力企业运行过程中各种继电保护误动故障多发，给企业的发展和人民的生命安全都造成了较为严重的影响。
以广东某电力公司的继电事故为例，2012年该公司投入运行一座新的35KV 的变电站，采用主变单母线不分段运行的方式工作。
在这个变电站中，总共有5条10KV 的出线，总负荷达到3200kw，在继电保护装置方面，该公司选用了清大继保电力有限公司THL-302A 型的保护装置。
继电保护故障案例分析案例介绍本篇文档将介绍一起继电保护故障的案例，并对其进行详细分析。
该案例发生在某电力公司的变电站中，涉及到变压器和其继电保护装置。
案例分析背景该电力公司的变电站中有一台变压器（编号为T1），其额定容量为20MVA，额定电压为110kV/10kV。
为了保证变压器的运行安全和稳定，配备了一套继电保护装置（包括过流保护和差动保护等某些方案）。
问题描述在某一天，变电站设备检修结束后进行试运行。
当试运行到T1时，出现了一个问题：变压器的差动保护装置动作，导致该变压器停运。
经检查发现，该变压器绝缘性能良好，且差动保护装置没有故障报警信息。
随后，工程技术人员对该故障进行了全面分析，并整理出具体分析如下。
故障分析•第一步，查看稳定装置的相序连接。
稳态三相电流值分别为31.33A、31.12A和-62.45A，三相电压为110.3kV、-237.4V和127.59V。
从电流相序可以看出，稳态合流装置正常。
•第二步，分析相序跳变时的电流、电压变化情况，若电流、电压变化无明显跳跃，则差动保护装置分别正常。
通过现场实验，发现差动保护装置分别正常。
•第三步，分析差动保护配合出现故障的时间。
根据现场测量数据和事件记录，发现故障不是因为差动保护出现故障。
•第四步，分析直流盘跳闸记录。
直流盘动作时，交流端谐波变化较大，交流端形成慢速残余电流，直流盘动作的原因是距离保护。
•第五步，分析距离保护动作的原因。
通过现场实验和测量，发现距离保护动作的原因是在150米导线周围有一处悬空的小钢棒，可能是放在杆上的工具未及时清理干净而遗留下来的，该钢棒导致了谐波泄漏电流，触发了距离保护。
结论经全面分析，该变压器与其差动保护装置无故障。
该变压器停运是由于距离保护动作所致，导致差动保护装置发生不必要的动作。
此外，该故障还提示我们要加强现场管理，保持变电设备的清洁，并加强对工器具的管理，以避免出现悬挂在电线周围的钢棒等异物对设备的影响。
电力系统继电保护故障分析与处理电力系统继电保护是电力系统中的重要组成部分，它承担着对电力设备进行保护和故障检测的重要任务。
在电力系统中，由于各种原因，可能会出现各种故障，而继电保护系统的主要任务就是及时、准确地检测这些故障，保护电力设备的安全运行。
继电保护故障分析与处理对于维护电力系统的安全稳定运行至关重要。
一、继电保护故障分析1.常见的继电保护故障继电保护系统的故障可能涉及到各个方面，比如设备本身的故障、接线错误、参数设置错误等。
常见的继电保护故障包括：（1）误动和误动频繁：误动是指继电保护在没有发生故障的情况下误报警或误跳闸，造成电力系统的不正常运行。
误动频繁则意味着继电保护系统出现了严重的故障。
（2）漏电：漏电是指在继电保护装置中部分电流通过了绝缘部分，形成了与大地或其他设备带电部分之间的漏电流，可能会对系统的正常运行造成影响。
（3）参数设置错误：参数设置错误可能是由于操作维护人员对继电保护装置的参数设置不当或错误导致的，可能会导致继电保护系统无法准确判断电力系统的故障。
2.故障分析方法对于继电保护系统的故障，需要采用科学、系统的方法进行分析，以确定故障的原因和性质，为后续的处理提供参考。
故障分析的方法主要包括以下几种：（1）现场检查：通过现场检查可以了解到继电保护设备的运行状况、接线情况和设备的周围环境，有助于判断故障的可能原因。
（2）设备测试：通过对继电保护设备的测试，可以了解设备性能是否正常，是否存在故障，并可以借此判断故障的原因。
（3）数据分析：借助数据分析软件，对继电保护设备采集到的数据进行分析，可以清晰地了解继电保护设备的运行情况和可能存在的问题。
（4）故障模拟：通过对继电保护系统进行故障模拟，可以找出系统中可能存在的故障，从而有针对性地进行故障分析。
1.故障处理的原则在进行继电保护故障处理时，需要遵循以下几项原则：（1）迅速性：一旦发生故障，需要尽快采取措施予以处理，以减小故障给电力系统带来的影响。
电力系统继电保护故障原因分析及处理技术电力系统继电保护是电力系统安全稳定运行的重要保障措施，其主要功能是在发生故障时迅速切除故障部分，保护电力设备和系统不受进一步损坏，从而确保电力系统的安全可靠运行。
在实际运行中，继电保护也会出现故障，导致误动或失灵，进而影响电力系统的正常运行。
对继电保护故障原因进行分析，并采取相应的处理技术，对保障电力系统的安全稳定运行具有重要意义。
一、继电保护故障原因分析1. 设备老化电力系统中的继电保护设备经过长时间的运行，设备内部元器件可能出现老化，例如接触不良、触点磨损等情况，可能导致继电保护的误动或失灵。
2. 调试不当在继电保护设备的安装和调试过程中，如果没有按照规范进行操作，可能导致设备的功能参数设定不正确，或者设备连接错误，从而影响继电保护的准确性和可靠性。
3. 外部干扰电力系统周围环境的变化，例如雷击、电磁干扰等因素可能对继电保护设备产生影响，导致其误动或失灵。
4. 设备故障继电保护设备本身的故障也是造成其误动或失灵的一个重要原因，可能是由于元器件损坏、软件程序错误等引起。
5. 继电保护逻辑错误继电保护设备的逻辑设计可能存在问题，导致其无法正确判断故障情况或者误判故障类型，从而导致误动或失灵。
二、继电保护故障处理技术1. 设备定期检测与维护对继电保护设备进行定期的检测与维护工作，可以发现设备的潜在问题，及时进行维修和更换，从而保证继电保护设备的正常运行和可靠性。
2. 防护措施加强针对外部干扰因素，可以采取一定的防护措施，例如避雷装置的加装、对继电保护设备进行屏蔽等，从而减小外部因素对继电保护设备的影响。
4. 逻辑设计优化对继电保护设备的逻辑设计进行优化，可以提高继电保护设备对故障的准确判断能力和正确动作能力，减小误动和失灵的发生概率。
5. 故障分析与改进对出现故障的继电保护设备进行深入的故障分析工作，找出故障原因，并采取相应的改进措施，从源头上解决继电保护故障问题。
电力系统继电保护典型故障分析【摘要】电力系统继电保护在电网运行中发挥着至关重要的作用，但是会出现各种故障问题。
本文将从常见的继电保护故障原因、过电流保护失灵故障、距离保护误动作故障、差动保护误动作故障等方面进行详细分析。
通过实际案例的展示，揭示继电保护系统在故障分析中的重要性。
我们发现，在电力系统继电保护设备中，故障原因多样，例如设备老化、误操作、通信故障等。
这些问题可能导致过电流保护失灵、距离保护误动作等故障，进而影响电网的安全稳定运行。
及时发现并解决继电保护系统中的故障问题对于电网的正常运行至关重要。
本文旨在提高电力系统继电保护故障分析的重要性，保障电网的安全稳定运行。
【关键词】电力系统、继电保护、典型故障、分析、过电流保护、距离保护、差动保护、案例、电网安全、稳定运行1. 引言1.1 电力系统继电保护典型故障分析电力系统继电保护是电力系统中非常重要的组成部分，其作用是在发生故障时对系统进行过电流、距离、差动等方面的保护，确保电网能够稳定、可靠地运行。
继电保护在实际运行中也会存在各种故障，如果不及时发现和解决，可能会导致电网发生严重事故。
在继电保护故障原因分析方面，常见的原因包括设备故障、设备参数设置错误、设备连接错误等。
过电流保护失灵是一种比较常见的故障，可能是由于电流互感器损坏、接线问题等原因导致的。
距离保护误动作也是一种常见的故障，可能是由于线路参数设置错误、地线故障等造成的。
差动保护误动作则可能是由于保护设备参数设置错误、设备接线问题等原因引起。
针对以上各种故障，需要及时进行故障分析并采取相应的措施进行修复。
电力系统继电保护故障的分析对于保障电网安全稳定运行至关重要，只有及时发现并解决问题，才能确保电网运行的可靠性和稳定性。
2. 正文2.1 常见的继电保护故障原因分析在电力系统中，继电保护是非常重要的一环，它可以保护电力设备，在发生故障时及时切断电路，防止事故扩大。
在实际运行中，继电保护也会出现各种故障，造成系统运行不稳定甚至影响电网安全。
继电保护所典型事故、事件案例讲解一、电网事故：（一）“2.24”220kV普吉变电站误接线导致母差失灵保护误动的一般电网事故1、事故经过简介：2004年2月24日，220kV普吉变电站110kV普张线高阻接地（线路断线），导致220kV＃2、＃3主变中性点过流跳闸，同时，220kV母差失灵保护动作跳220kV 开关（包括＃1主变高压侧开关），此次事故造成220kV普吉站全站失电，普吉发电厂减列。
事故分析表明：110kV普张线147开关保护正确动作，220kV#2、＃3主变保护正确动作，但220kV母差失灵保护属于误动，保护误动使220Kv#1变压器停电，导致35kV负荷失电。
2、原因分析：220kV＃2、＃3主变保护更换施工过程：在进行＃1主变保护更换过程中，施工人员发现主变保护动作起动母差失灵保护回路接线错误，及时联系设计人员，设计人员同意更改回路，并将发放＃2、＃3主变的设计更改通知单，但在随后的施工中，设计人员一直未发更改通知单，我所施工人员即自行更改相关回路，出现更改错误。
由于保护人员在进行＃1主变保护装置更换过程中，将220kV＃2、＃3主变保护启动母差失灵保护的回路接线接错，导致保护出口动作起动元件短接，使母差失灵保护仅变为有流起动，同时存在母差失灵保护装置低电压闭锁继电器接点粘死，导致母差失灵保护误动，引起事故范围的扩大。
3、暴露问题：（1）继电保护工作人员在对主变保护进行改造时，工作责任心不强，未经设计人员发送回路更改通知单，就擅自更改回路接线；且在施工完毕后不认真、细致地检查回路；致使启动失灵回路出现接线错误。
（2）加强保护装置投产前的验收工作，对每一个关键回路都要进行认真、细致的检查。
4、防范措施：（1）工作负责人要对工程每个环节都认真把握，特别是对关键环节的把握；（2）在施工过程中要严格按照图纸施工，对回路更改要遵守相关规定，不得擅自更改回路；（3）工作中要严格按照相关作业指导书施工；（4）验收过程中要严格把关；（5）加强员工技术培训；（6）管理手段上要采取有效措施；（7）加强工程的技术监督和检验管理，对110kV以上验收所内必须先进行初验，合格后才能申请验收，并且要有试验报告；（8）生计室要加强现场施工安全管理，重点现场要亲自监督。
电力系统继电保护典型故障分析案例一、引言电力系统继电保护是电力系统中非常重要的组成部分，其主要功能是在电力系统发生故障时，迅速切除故障区域，保护电力设备和人员的安全。
本文将通过分析几个典型的电力系统继电保护故障案例，来探讨故障原因、分析方法以及解决方案。
二、故障案例分析1. 案例一：变电站电流互感器故障故障描述：某变电站A相电流互感器发生故障，导致保护装置误动作，引起了系统的不必要停电。
故障原因：经过仔细分析，发现电流互感器内部绝缘失效，导致测量误差增大，进而引起保护装置误动作。
解决方案：更换故障的电流互感器，并进行绝缘测试，确保其正常工作。
2. 案例二：线路短路故障故障描述：某条输电线路发生短路故障，但保护装置未能及时切除故障区域，导致系统停电。
故障原因：经过分析，发现保护装置的动作时间设置过长，未能及时检测到短路故障并切除。
解决方案：调整保护装置的动作时间，使其能够及时检测到短路故障并切除。
3. 案例三：发电机过电流故障故障描述：某台发电机出现过电流故障，导致发电机停机维修。
故障原因：经过分析，发现发电机内部绝缘失效，导致过电流现象。
解决方案：更换发电机的绝缘材料，并进行绝缘测试，确保其正常运行。
三、故障分析方法1. 实地调查：对发生故障的设备和现场进行详细的调查，了解故障发生的具体情况，包括设备的工作状态、环境条件等。
2. 数据分析：收集故障发生时的各种数据，如电流、电压、功率等，通过对数据的分析，找出异常现象和规律。
3. 故障模拟：利用电力系统模拟软件对故障进行模拟，通过模拟结果来验证故障原因和解决方案的可行性。
4. 经验总结：将已解决的故障案例进行总结，形成故障分析经验，为今后类似故障的处理提供参考。
四、故障解决方案1. 及时维护：定期对继电保护设备进行检修和维护，确保其正常工作。
2. 技术改进：引入先进的继电保护装置和技术，提高系统的故障检测和切除能力。
3. 增加备用设备：在关键位置增加备用设备，以备发生故障时能够快速切换。
