超高分子量聚乙烯管道一、超高分子量聚乙烯管道简介超高分子量聚乙烯管道是一种分子量大于250万的高分子聚乙烯高耐磨管道，包括高分子高耐磨弯头、耐磨三通、四通。
超高分子量聚乙烯（UHMWPE）是由乙烯、丁二烯单体在催化剂的作用下，聚合而成的粘均分子量大于250万的热塑性工程塑料。
该产品具有极高的耐磨性、抗冲击性、优良的抗内压强度、耐环境应力开裂性、良好的自润滑、抗粘附性、独特的耐低温性、优良的化学稳定性等优越性能，广泛应用于冶金矿山、电力、石油、天然气、纺织、造纸、食品、化工、机械、电气等行业。
二、超高分子量聚乙烯管道的优点：1．超强的抗压强度和承压能力超高分子量聚乙烯管材的抗压强度是PE80的2.5倍，PEl00的2倍，抗环境应力开裂能力是PE100的5倍，而耐疲劳是PE100的30倍以上。
2．高抗冲击性、柔韧性超高分子量聚乙烯管材的抗冲性和吸收冲击性能居塑料之首，无论是外力强冲击还是内部压力波动都难以使其开裂。
其抗冲击强度为尼龙66的10倍，U-PVC的20倍，PE的5倍。
在低温度环境下抗冲击性更优异，具有很强的柔韧性。
3．高耐磨性：超高分子量聚乙烯管材摩擦系数只有0.07-0.2，它的分子链特别长，使得管材的耐磨性在输送各种浆体时比钢管、金属管高4-7倍，是PE100的10倍，也是U-PVC的10倍左右。
在诸多管道材料中，其磨损指数最小。
耐磨性比钢管、不锈钢管高4-7倍，比聚氯乙烯管道、聚乙烯管道高10倍以上，大幅度提高了管材的使用寿命。
4．抗腐蚀性超高分子量聚乙烯管材是一种饱和分子团结构，故其化学稳定性极高，在一定温度和浓度范围内能耐各种腐蚀性介质（酸、碱、盐）及有机溶剂的侵蚀。
分子结构稳定性极高；无电化学腐蚀；耐多种化学介质侵蚀。
5．流动性超高分子量聚乙烯管材有自润滑和不粘着性，摩擦系数小。
特殊工艺生产的管道内壁抗腐蚀、抗摩损、不结垢，因此流动阻力很小，可长期保持流速和流量不减。
故其内径设计可比钢管减小15%-20%。
UHMW-PE 管材企业标准、八 —前言 本公司研制生产的产品超高分子量聚乙烯管材，目前尚无国家标准、行业标准和地方标准，根据GB/T1.3-1997《标准化工作导则 产品标准编写规定》，编制了本产品标准，作为本企业组织 生产及经营活动的依据。
本标准由公司提出并起草。
本标准主要起草人： 本标准自发布之日起开始实施。
1 范围 本标准规定了用超高分子量聚乙烯树脂为主要原料，经挤出成型的超高分子量聚乙烯管材（以下简称“管材” ）的尺寸规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于超高分子量聚乙烯管材。
本标准规定的管材适用于固体颗粒、粉末的耐磨耗气力输送，浆体（固液混合物）的耐磨水 力输送以及各种流体、气体的输送。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示 版本均为有效。
所有标准都会被修订， 使用本标准的各方应探讨使用下列标准中最新版本可能性。
GB/T1043-1993 GB/T1634-1979GB/T2918-1998 GB/T3960-1983 GB/T6111-1985 硬质塑料简支梁冲击试验方法 塑料弯曲负载热变形温度（简称热变形温度）试验方法 塑料试样状态调节和试验的标准环境 塑料滑动摩擦磨损试验方法 长期恒定内压下热塑性塑料管材耐破坏时间的测定方法GB/T7155.1-1987 热塑料塑料管材及管件密度的测定 的测定 GB/T8804.2-1988 热塑性塑料管材拉伸性能试验方法GB/T8806-1988 塑料管材尺寸测量方法GB/T17219-1998 生活饮用水输配水设备及防护材料的安全评价标准3 定义3.1 超高分子量聚乙烯：粘均分子量在 150 万以上的线形结构聚乙烯称为“超高分子量聚乙烯” 为白色粉末状树脂。
3.2标准尺寸比（SDR :管材的公称外径与公称壁厚的比值。
SDR=dn/en第 1 部分：聚乙管材及管件基准密度 聚乙烯管材管材的公称外径、公称壁厚、公称压力见表。
超高分子量聚乙烯管道产品简介超高分子量聚乙烯管材是采用特殊的挤出机和特殊设计的模具将超高分子量聚乙烯连续挤出成型的。
这种管材综合性能优越，耐磨损、耐低温、耐腐蚀、自身润滑、抗冲击性能在所有塑料中为最高值，耐磨性能优于聚四氟乙烯、尼龙、碳钢等材料，可长期在-169至+80℃条件下工作，被称为"令人惊异"的工程塑料！超高分子量聚乙烯工程塑料(UHMW---PE)管道技术在我国日渐成熟，越来越多的工程采用了这种管道，成为一种价格适中性能优良的新型热塑性工程塑料，它几乎集中了各种塑料的优点，耐磨抗冲击，自润滑，耐腐蚀、耐低温、卫生无毒、不粘附、不吸水等综合性能，是一种较为理想的管材，可用于各种高腐蚀性、高磨损性的液体或固液混合物的输送，如各种酸液、碱液、原油、尾矿、泥浆、水煤浆及电厂排灰、排渣等。
与无缝钢管相比，超高分子量聚乙烯管材具有显著优点，提高使用寿命，在强腐蚀性和高磨损性条件下，使用寿命可提高几倍甚至至几十倍；由于这种管材内壁的不粘性（不结垢）性和摩擦系数小，可降低输送压力或减小输送管径，对于长距离输送有重大意义；由于这种管材的导热系数比钢小一万多倍，可大大降低输送管路的保温成本，对于在寒冷地带和冬季输送原油及其它物料有重大意义。
1.超高分子量聚乙烯管道产品特性超高分子量聚乙烯管材在2001年被科学技术部国科计字(2000)056号文件列为国家科技成果重点推广计划，属化工类新材料、新产品。
国家计委、科技部将超高分子量聚乙烯管材列为当前优先发展的高科技产业化重点领域项目。
该产品主要性能如下表：超高分子量聚乙烯管道性能指示表超高分子量聚乙烯管道产品具体性能如下：（1）极高的抗冲击性：UHMW-PE的抗环境应力、开裂能力、抗刻划能力在整个工程塑料中名列前茅。
它的抗冲击强度与分子量有关，分子量低于250万时，随着分子量的增大，冲击强度增高，在200万左右达到峰值，此后分子量再升高，冲击强度反而会下降。

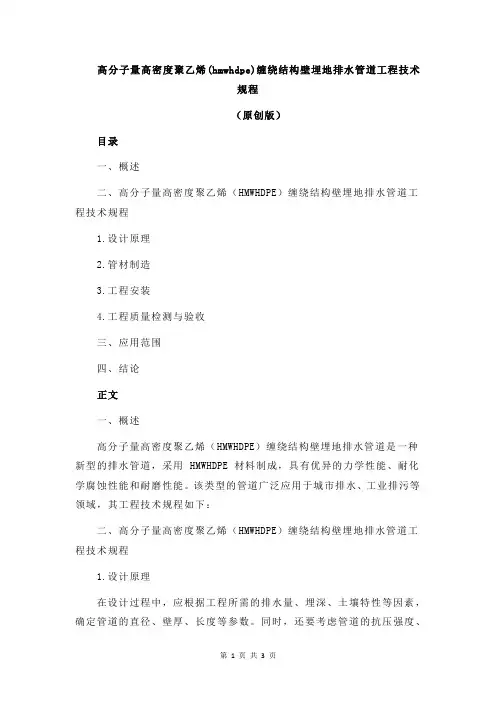

高分子量高密度聚乙烯(hmwhdpe)缠绕结构壁埋地排水管道工程技术规程（原创版）目录一、概述二、高分子量高密度聚乙烯（HMWHDPE）缠绕结构壁埋地排水管道工程技术规程1.设计原理2.管材制造3.工程安装4.工程质量检测与验收三、应用范围四、结论正文一、概述高分子量高密度聚乙烯（HMWHDPE）缠绕结构壁埋地排水管道是一种新型的排水管道，采用 HMWHDPE 材料制成，具有优异的力学性能、耐化学腐蚀性能和耐磨性能。
该类型的管道广泛应用于城市排水、工业排污等领域，其工程技术规程如下：二、高分子量高密度聚乙烯（HMWHDPE）缠绕结构壁埋地排水管道工程技术规程1.设计原理在设计过程中，应根据工程所需的排水量、埋深、土壤特性等因素，确定管道的直径、壁厚、长度等参数。
同时，还要考虑管道的抗压强度、抗拉强度、抗弯强度等力学性能，以确保管道在实际使用过程中能够承受外力作用。
2.管材制造HMWHDPE 缠绕结构壁管材的制造过程主要分为以下几个步骤：（1）原材料准备：选用优质的 HMWHDPE 颗粒作为原材料，要求颗粒无毒、无味、无污染，具有优良的力学性能和耐化学腐蚀性能。
（2）热熔融挤出：将 HMWHDPE 颗粒加入热熔融挤出机中，通过高温熔融，使之成为具有一定流动性的熔体。
（3）缠绕成型：将熔体通过缠绕成型机进行缠绕，形成具有一定壁厚的结构壁管。
（4）固化定型：将缠绕成型的管材放入冷却定型区，使其在室温下慢慢冷却，从而完成管材的固化定型。
3.工程安装在工程安装过程中，应根据设计图纸的要求，进行管道的铺设、连接和固定。
具体步骤如下：（1）管道铺设：将生产好的 HMWHDPE 缠绕结构壁管材按照设计图纸的要求进行铺设，铺设过程中应确保管道的平整度、直线度和高程。
（2）管道连接：采用热熔承插连接、热熔对接连接或电熔连接等方式，将管道连接成完整的排水系统。
（3）管道固定：在管道铺设过程中，应采用适当的方式对管道进行固定，以防止管道在回填过程中发生位移。
超高分子量聚乙烯管道超高管介绍：超高分子量聚乙烯是粘均分子量在300万以上的线形结构聚乙烯。
它具有其他工程塑料所无可比拟的耐磨、耐冲击、自润滑、耐腐蚀、耐低温、卫生无毒、不粘附、不吸水等综合性能。
1、卫生无毒：无味、无毒、无臭、无腐蚀性。
2、耐腐蚀性：可以在80℃的浓盐酸中应用，在75%的浓硫酸、20%的硝酸中性能稳定。
3、电性能：体积电阻大，击穿电压达50KV/mm,介电常数为2.3。
4、耐低温性：在―269℃低温下，具有一定的延展性。
5、高耐磨性：静摩擦系数为0.07；6、抗冲击性：抗冲击性居尼龙之首，无论是外力强冲击、内部压力波动，都难以使其开裂。
其冲击强度是聚氯乙烯的20倍，尼龙66的10倍，聚四氟乙烯的8倍。
超高管参数：直径：DN65---800mm 热变形温度：>80℃米重：2.89kg/m 使用气压：0.6Mpa--2.0Mpa超高管应用范围：1、饮料食品机械：利用耐磨性、耐冲击性、不粘结、卫生无毒性，制作工作板、输送螺杆、齿轮等2、医疗器械：人体植入物、人造关节、矫形外科器械和支架、外科手术器。
3、纺织机械：利用抗冲击性、耐磨性和自润滑性，如36齿轮、梭弹架机缓冲挡板、轴承衬瓦等。
4、造纸工业：真空箱面板、脱水板、刮板、密封条、切纸机轴套等。
5、水处理：污水处理厂的污泥刮板、螺旋输送机衬板、泥浆泵叶轮、泵轴套、澄清装置齿轮和沉淀池的衬板等。
6、饮料食品机械：利用耐磨性、耐冲击性、不粘结、卫生无毒性，制作工作板、输送螺杆、齿轮等超高分子聚乙烯管产品介绍：超高分子量聚乙烯是一种性能优制的工程塑料，如优良的耐低温、板高的耐磨、、抗冲击性能、良好的自润滑性能，耐化学腐蚀等。
产品参数：直径：DN65---800mm 热变形温度：>80℃米重：2.89kg/m 使用气压：0.6Mpa--2.0Mpa产品性能：1、无毒性超高分子量聚乙烯无味、无毒、无臭，本身无腐蚀性，具有生理循性和生理适应性，美国食品与药品管理局(FDA)和美国农业部(USDA)允许它用于与食品和药品接触的场合。
我公司符合下列标准的规定：名称标准号《超高分子量聚乙烯管材》QB/T2668-2004 《埋地聚乙烯给水管道工程技术规程》CJJ101-2004《硬质塑料剪支梁冲击试验方法》GB/T1043《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检GB/T2828.1验抽样计划》《塑料试样状态调节核试验的标准环境》GB/T2918 《流体输送用热塑性塑料管材耐内压试验方法》GB/T6111 《热塑性塑料管材纵向回缩率的测定》GB/T6671 《热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材》GB/T8804.3《塑料管材尺寸测量方法》GB/T8806 《聚乙烯管材与管件热稳定性试验方法》GB/T17391《塑料超高分子聚乙烯（PE-UHMW）模塑和挤出材料第1部分：命名ISO11542-1系统和分类基础》《塑料超高分子聚乙烯（PE-UHMW）模塑和挤出材料第2部分：试ISO11542-2样制备和性能测定》技术规范符合以下标准：1 超高分子PE管材主要性能指标：（1）管材规格：DN78—DN1200mm；（2）壁厚及允许偏差：壁厚根据承压要求;管材同一截面壁厚偏差不超过12%；（3）管材长度：单根长度（根据运输条件和客户要求），偏差－0.2%，+0.4%；（4）管材物理性能：①拉伸屈服强度≥30Mpa；②拉伸断裂伸长率≥350%；③悬臂梁冲击强度（23℃），冲击不断；④纵向回缩率（23℃）＜3%；⑤氧化诱导时间（200℃）≥20min；2 其设计和制造标准达到或超过以上国家最新相应标准的要求。
超高分子量聚乙烯管材的技术参数：序号类别性能备注1 分子量g/mol＞350万2 密度g/cm30.9453 透明性不透明4 吸水率％＜0.015 熔体流动指数（g/10min）06 成型收缩率％37 拉伸强度Mpa308 洛氏硬度R409 缺口冲击强度（kJ/m²）＞12010 热变形温度℃8411 脆化温度℃-14012 熔点℃不熔融13 耐环境应力开裂h400014 摩擦系数0.05-0.1215 伸长率％≥35016 拉伸弹性模量Mpa100017 热变形温度℃8418 光洁度mm0.0001619 环刚度km/m²≥620 管材长度允许偏差％±2％21 曼宁糙率系数0.006522 当量粗糙度0.007623 纵向回缩率（110℃）％≤224 氧化诱导时间3525 弯曲模量100026 断裂伸长率％350。
我公司符合下列标准的规定：名称标准号《超高分子量聚乙烯管材》QB/T2668-2004 《埋地聚乙烯给水管道工程技术规程》CJJ101-2004 《硬质塑料剪支梁冲击试验方法》GB/T1043《计数抽样检验程序第1部分：按接收质量限（A QL）检索的逐批检GB/T2828.1验抽样计划》《塑料试样状态调节核试验的标准环境》GB/T2918《流体输送用热塑性塑料管材耐内压试验方法》GB/T6111《热塑性塑料管材纵向回缩率的测定》GB/T6671《热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材》GB/T8804.3《塑料管材尺寸测量方法》GB/T8806《聚乙烯管材与管件热稳定性试验方法》GB/T17391《塑料超高分子聚乙烯（PE-UHMW）模塑和挤出材料第1部分：命名ISO11542-1系统和分类基础》《塑料超高分子聚乙烯（PE-UHMW）模塑和挤出材料第2部分：试ISO11542-2样制备和性能测定》技术规范符合以下标准：1 超高分子PE管材主要性能指标：（1）管材规格：DN78—DN1200mm；（2）壁厚及允许偏差：壁厚根据承压要求;管材同一截面壁厚偏差不超过12%；（3）管材长度：单根长度（根据运输条件和客户要求），偏差－0.2%，+0.4%；（4）管材物理性能：①拉伸屈服强度≥30Mpa；②拉伸断裂伸长率≥350%；③悬臂梁冲击强度（23℃），冲击不断；④纵向回缩率（23℃）＜3%；⑤氧化诱导时间（200℃）≥20min；2 其设计和制造标准达到或超过以上国家最新相应标准的要求。
超高分子量聚乙烯管材的技术参数：序号类别性能备注1 分子量g/mol＞350万2 密度g/cm30.9453 透明性不透明4 吸水率％＜0.015 熔体流动指数（g/10min）06 成型收缩率％37 拉伸强度Mp a308 洛氏硬度R409 缺口冲击强度（kJ/m²）＞12010 热变形温度℃8411 脆化温度℃-14012 熔点℃不熔融13 耐环境应力开裂h400014 摩擦系数0.05-0.1215 伸长率％≥35016 拉伸弹性模量M pa100017 热变形温度℃8418 光洁度mm0.0001619 环刚度km/m²≥620 管材长度允许偏差％±2％21 曼宁糙率系数0.006522 当量粗糙度0.007623 纵向回缩率（110℃）％≤224 氧化诱导时间3525 弯曲模量100026 断裂伸长率％350。

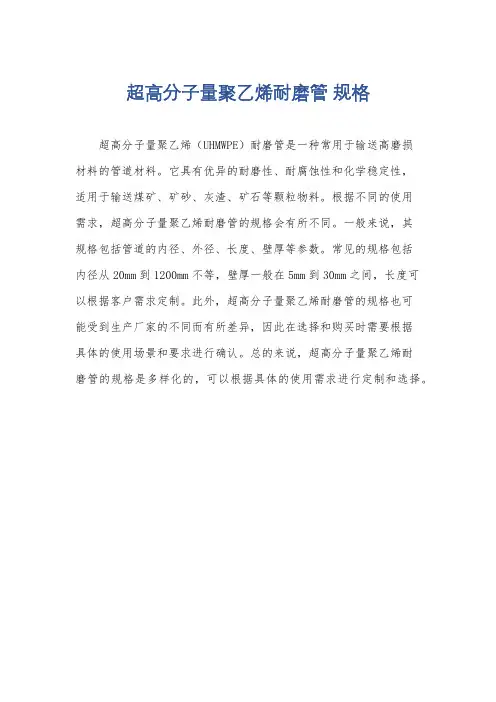

超高分子量聚乙烯耐磨管规格
超高分子量聚乙烯（UHMWPE）耐磨管是一种常用于输送高磨损
材料的管道材料。
它具有优异的耐磨性、耐腐蚀性和化学稳定性，
适用于输送煤矿、矿砂、灰渣、矿石等颗粒物料。
根据不同的使用
需求，超高分子量聚乙烯耐磨管的规格会有所不同。
一般来说，其
规格包括管道的内径、外径、长度、壁厚等参数。
常见的规格包括
内径从20mm到1200mm不等，壁厚一般在5mm到30mm之间，长度可以根据客户需求定制。
此外，超高分子量聚乙烯耐磨管的规格也可
能受到生产厂家的不同而有所差异，因此在选择和购买时需要根据
具体的使用场景和要求进行确认。
总的来说，超高分子量聚乙烯耐
磨管的规格是多样化的，可以根据具体的使用需求进行定制和选择。

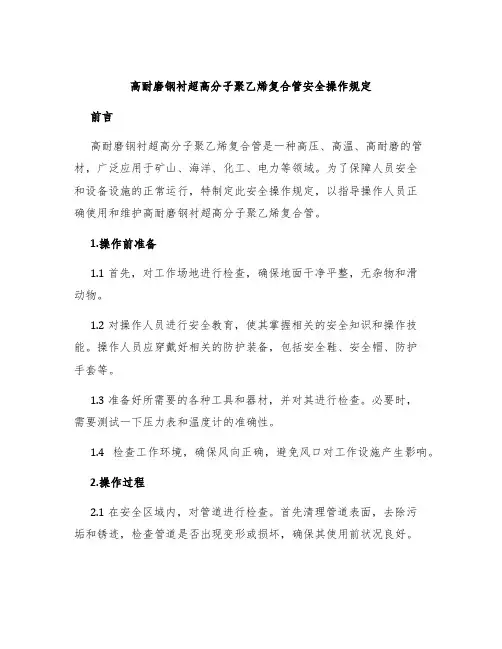

高耐磨钢衬超高分子聚乙烯复合管安全操作规定前言高耐磨钢衬超高分子聚乙烯复合管是一种高压、高温、高耐磨的管材，广泛应用于矿山、海洋、化工、电力等领域。
为了保障人员安全和设备设施的正常运行，特制定此安全操作规定，以指导操作人员正确使用和维护高耐磨钢衬超高分子聚乙烯复合管。
1.操作前准备1.1 首先，对工作场地进行检查，确保地面干净平整，无杂物和滑动物。
1.2 对操作人员进行安全教育，使其掌握相关的安全知识和操作技能。
操作人员应穿戴好相关的防护装备，包括安全鞋、安全帽、防护手套等。
1.3 准备好所需要的各种工具和器材，并对其进行检查。
必要时，需要测试一下压力表和温度计的准确性。
1.4 检查工作环境，确保风向正确，避免风口对工作设施产生影响。
2.操作过程2.1 在安全区域内，对管道进行检查。
首先清理管道表面，去除污垢和锈迹，检查管道是否出现变形或损坏，确保其使用前状况良好。
2.2 将各个管件与管道进行熟悉，检查其连接是否牢固。
必要时，使其旋转，以确保其连接紧密。
2.3 检查管道与其他设备之间的连接点，确保其符合相关规定和标准。
2.4 启动每个管道，进行测试。
此阶段，要谨慎操作，以确保其平稳运行。
2.5 监控管道运行状态，对发现的问题及时处理。
如管道漏气或漏液，应注意安全措施并停止管道运行。
2.6 在管道运行期间，需要定期检查其环境，确保其干燥清洁。
2.7 当管道运行中出现异常时，应及时停止管道运行，并进行故障分析，安排技术人员进行检查维修。
3.操作后工作3.1 在操作结束后，关闭所有管道阀门，确保管道处于关闭状态。
3.2 清理操作工具和材料，保持工作环境整洁。
3.3 对管道进行定期检查，确保其保持良好状态。
3.4 在维修、更换管道时，应按照相关规定和标准进行操作，保证管道的安全和可靠。
4.安全注意事项4.1 操作人员应严格按照操作规程进行操作，不得随意变动管道的使用规格、工作温度和压力等。
4.2 操作期间，请勿将其他杂物或人员靠近管道工作区域。
