电功率一、本卷贰O贰贰年贰月捌日编写;出题人:令狐学复;欧阳化语;令狐理总。
二、考点梳理考点一:电能与电功1、在物理学中,电能转化成的过程又被称为电流做功的过程,因此,又叫电功。
电能〔功〕的符号是W。
2、单位:国际主单位是,简称,符号是。
电能〔功〕的常用单位是,符号。
1kW.h= J.考点二:电能的计量:1、电能表:测量所消耗电能的仪表。
2、主要参数:220v〞是说。
“10〔20〕A〞表示。
“50Hz〞是说。
“600revs/kW.h〞是说。
考点三:电流做功电功的计算公式W=,各物理量对应的单位是_____、______、_____、_______。
考点三:电功率1、定义:叫做电功率。
2、物理意义:表示的物理量。
3、公式:P= = = = 。
电功率的单位有、,它们之间的换算关系是:。
4、千瓦时是的单位,其含义是。
考点四:额定功率和实际功率1、用电器正常工作时的电压,叫着_________,它一般都标在用电器铭牌上;此时用电器正常工作的功率叫着________,即用电器铭牌上标定的功率。
2、实际功率是指3、用电器所消耗的功率与用电器两端电压的关系:当U实>U额时,P实____P额;当U实=U额时,P实____P额;当U实<U额时,P实_____P额。
二、重难点打破类型一:有关电能表的计算1、电能表参数:600 r/kW·h〔1〕用电器消耗5度电的时候,电能表转过的圈数是________。
〔2〕电能表转1200圈,消耗的电能_________。
2、某家用电能表的表盘上标有“600r/kW·h〞的字样,在电路中只接入一个用电器且正常工作时,电能表转盘在1min内转了10转,那么该用电器的额定功率是〔〕A、3600WB、1000WC、500WD、100W3、小云从实验室找到四只电能表,其规格如下图。
她将四只一样的白炽灯分别与四只电能表相连并接入照明电路,那么电能表转盘转得最快的是( )4、电能表的表盘如下图,关于电能表以下说法正确的选项是〔〕A、“50Hz〞是说这个电能表在50赫的交流电路中使用B、“10〔20〕A〞是说这个电能表的标定电流是20安C、“10〔20〕A〞是说这个电能表的额定最大电流是10安D、“600revs/〔kw•h〕〞是表示电能表上的转盘转过1转消耗的电能是600千瓦时5、如下图,为某型号电能表的表盘,关于这个电能表,以下说法不正确的选项是〔〕A、它是测量电功率的仪表B、它当前的示数为7148kW∙hC、在使用这个电能表的家庭电路中,每消耗1kW•h的电能,电能表的转盘转720转D、在使用这个电能表的家庭电路中同时使用的用电器总功率不应超过2200W6、如右以下图所示根据电能表的铭牌,当该电能表接入一个用电器正常工作时,1min内电能表的转盘转了15转,那么该电器消耗的实际功率是 W.7、一个家庭所有用电器总功率是2000W,那么安装电能表时,最最好选用以下哪种电能表A、220V 2.5AB、220V 3AC、220V 5AD、220V 10A8、电子式电能表外表上标有“3200imp/Kwh〞,“imp〞表示脉冲,一个脉冲电能表外表上的灯亮一次,“3200imp/Kwh〞表示:外表上的灯闪亮3200次,电路中用电器消耗电能.王刚同学用此电能表测台灯的功率时,他把其他用电器都断开,只留台灯正常工作,5min内电能表外表上的灯闪亮16次,此台灯的功率为W.电能表是测量的仪表.王刚家的电能表2月底的示数是,3月底的示数是,王刚家3月份消耗的电能是度.9、小明家的电冰箱铭牌及电能表表盘如下图,只有冰箱一个用电器工作的情况下,小明观察到冰箱从启动到停顿工作用了6分钟,那么冰箱启动一次耗电 J.一天实际工作 h,电能表转盘转圈.该冰箱一昼夜约启动次.10、小明家的电冰箱铭牌如下表,小明控制只有冰箱工作的情况下,观察冰箱从启动到停顿工作用了6 min,电能表转盘转了18圈。
初三物理第15章第1节电能表与电功知识精讲某某科技版【本讲教育信息】一. 教学内容:第15章第1节电能表与电功二. 重、难点1. 电能表的使用2. 电功的物理意义三. 知识点分析1. 电能表电能表是用来测量用电器消耗电能多少的仪表,把电能表正确接入电路后,电能表计数器上前后两次计数之差就是这段时间内消耗的电能。
电能表铭牌上参数的意义:220V 50Hz表示电能表应该在220V 50Hz的电路中使用;10(20)A表示电能表持续工作时的最大电流,括号里的数字表示允许在短时间内通过电能表的最大电流;600r/(kW·h)表示用电器消耗1kW·h的电能,电能表转盘转动600转。
使用时注意两点:一是红色框内的数字是小数,二是供电部门一般是按耗电度数的整数收费。
2. 电能的单位电能的国际单位是焦耳,简称焦(J)。
家庭常用单位是千瓦时(kW·h),俗称度。
1kW·h=1×103××106J。
1 kW·h在数值上等于功率为1kW的用电器正常工作1h所消耗的电能。
3. 电功电能转化为其他形式的能的过程就是电流做功的过程,电流做了多少功就有多少电能发生了转化。
电功是电能转化的量度。
电流做功的概念比较抽象。
当电流通过导体时,会产生多种效应,每种效应都有对应的能量转化发生,即由电能转化成其他形式的能。
因此,可以从能量转化的角度去理解电功的意义,即电流做了多少功,就有多少电能转化为其他形式的能。
4. 影响电流做功的因素某段电路上的电功,跟这段电路两端的电压、电路中的电流以及通电时间有关。
通过实验探究知道,电功与电压、电流和通电时间这三个因素有关。
一段电路的电阻对电流做功是有影响的,为什么没提这个因素呢?这是因为一段电路的电压、电流和电阻有U =IR 关系,研究了其中两个,第三个也就确定了。
5. 电功的计算公式电功的计算公式为W =UIt 。

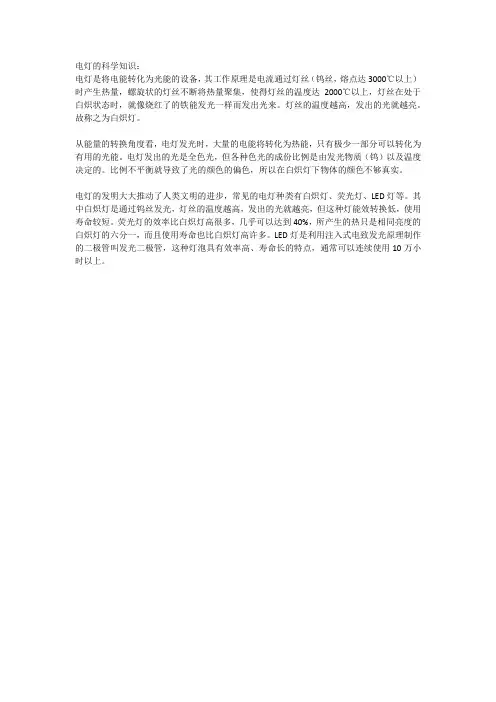

电灯的科学知识:
电灯是将电能转化为光能的设备,其工作原理是电流通过灯丝(钨丝,熔点达3000℃以上)时产生热量,螺旋状的灯丝不断将热量聚集,使得灯丝的温度达2000℃以上,灯丝在处于白炽状态时,就像烧红了的铁能发光一样而发出光来。
灯丝的温度越高,发出的光就越亮。
故称之为白炽灯。
从能量的转换角度看,电灯发光时,大量的电能将转化为热能,只有极少一部分可以转化为有用的光能。
电灯发出的光是全色光,但各种色光的成份比例是由发光物质(钨)以及温度决定的。
比例不平衡就导致了光的颜色的偏色,所以在白炽灯下物体的颜色不够真实。
电灯的发明大大推动了人类文明的进步,常见的电灯种类有白炽灯、荧光灯、LED灯等。
其中白炽灯是通过钨丝发光,灯丝的温度越高,发出的光就越亮,但这种灯能效转换低,使用寿命较短。
荧光灯的效率比白炽灯高很多,几乎可以达到40%,所产生的热只是相同亮度的白炽灯的六分一,而且使用寿命也比白炽灯高许多。
LED灯是利用注入式电致发光原理制作的二极管叫发光二极管,这种灯泡具有效率高、寿命长的特点,通常可以连续使用10万小时以上。
电料水暖知识点总结一、电气设备1. 灯具灯具是建筑物中常用的电气设备,主要用于提供照明。
根据光源的种类,可以分为白炽灯、荧光灯、节能灯、LED灯等。
在选购时,需要考虑光源的亮度、寿命、节能性能等因素。
2. 开关插座开关插座是建筑物中常用的电气设备,用于控制电路的通断和提供电力的接口。
在安装时,需要注意防水、防潮、接地等安全因素。
3. 电线电缆电线电缆是建筑物中输送电能的重要设备,通常由导线、绝缘层和外护套组成。
在安装时,需要按照规范进行敷设,并注意绝缘性能,避免发生电击事故。
4. 配电箱配电箱是建筑物中配电系统的控制中心,用于分配电能和保护电路。
在选择配电箱时,需要考虑其容量、安全性能、可靠性等因素。
5. 电气安全电气安全是电料水暖中的重要知识点,涉及到用电安全、防火防爆、漏电保护等内容。
在使用电气设备时,需要严格遵守安全规定,确保用电安全。
二、水暖设备1. 自来水管道自来水管道是建筑物中供水系统的重要部分,用于输送自来水。
在安装时,需要选择符合国家标准的管材,并注意防腐防锈、密封性能等因素。
2. 排水管道排水管道是建筑物中排水系统的重要部分,用于排放污水和废水。
在安装时,需要考虑排水能力、防臭防漏、通风排气等因素。
3. 龙头阀门龙头阀门是建筑物中常用的水暖设备,用于控制自来水的流量和温度。
在选购时,需要考虑操作手感、耐用性、节水性能等因素。
4. 水暖安全水暖安全是电料水暖中的重要知识点,涉及到供水安全、防水防漏、防冻防裂等内容。
在使用水暖设备时,需要注意安全规定,确保供水安全。
三、安装与维护1. 安装规范电料水暖设备的安装需要严格按照相关规范进行,确保设备的安全性和可靠性。
在安装过程中,需要注意施工质量、接地保护、绝缘测试等内容。
2. 维护保养电料水暖设备的维护保养是确保设备正常运行的重要环节。
需要定期对设备进行清洁、检查、维修等工作,以延长设备的使用寿命。
3. 故障处理电料水暖设备出现故障时,需要及时进行维修处理,避免对建筑物和使用者造成不良影响。
家庭电路知识点及习题练习This model paper was revised by the Standardization Office on December 10, 202019.家庭用电知识要点及训练【知识要点】一、家庭电路组成1. 进户线:连接户外供电电路的电线,通常有两根,一根是,一根是。
二者之间的电压是。
2. 电能表:是测量的仪表。
装在家庭电路的上3. 闸刀开关:起到的作用,以便检测电路,更换设备4. 熔断器(内有保险丝):(1)保险丝的作用:当电路中电流过大时,保险丝熔断,从而引起的防护作用(2)保险丝的材料:由电阻率、熔点的制成。
(3)保险丝应与所保护的电路且接在用电器的端。
5. 开关:可以控制各支路的通断,必须把用电器的开关接在线上,且应将开关与其控制的用电器联。
6 用电器:直接使用电能工作的器件,工作时将能转化为能,如电灯工作时将电能转化为,电动机将电能转化为。
在家庭电路中,用电器与用电器之间是联。
灯座:安装。
灯座有卡口和螺丝口两种。
螺丝口灯座的螺旋套应接在线上,灯座顶端的弹簧片应接在线上。
白炽灯泡:火炽电灯是利用电流的效应工作的,灯丝是由电阻率,熔点的制成的。
当电流通过它时,灯丝的温度可达到2000C左右。
7 插座:可给移动的用电器供电,插座也应联在电路中,插座又可分为两孔插座和三孔插座。
(1)两孔插座:一孔接线,一孔接线。
(2)三孔插座:一孔接线,一孔接线,还有一孔把与连接以防用电器的外壳带电,造成触电。
二、测电笔和校验灯1、测电笔(2)测电笔使用方法:用手接触,接触电线或电线相边通的导体时,如果氖管发光,表示接触的是,如果氖管不发光,则表示接触的是。
(3)测电笔作用:。
若测电笔在火线上不发光,说明若测电笔在零线上发光,说明三.家庭电路中电流过大的原因1. 发生2.同时接入电路的用电器的总功率【课堂练习】1.在家庭电路中,从进户线起连接顺序正确的是()A.闸刀开关、电能表、保险盒、插座 B.闸刀开关、电能表、插座、保险盒C.电能表、闸刀开关、保险盒、插座 D.电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到()A.电源B.导线C.开关D.插座3.家庭电路中,自动空气开关的主要作用是()A.保证用电器的电压不变 B.保证电路的电流不变C.保证用电器的功率不变 D.在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是:()A、减小电路中的电流,避免产生危险B、能使电路中的电压降低,避免产生危险C、用电器消耗的电能过多时,自动切断电路D、在电流过大,超过规定值时能自动切断电源5.下列现象中,可能引起家中保险丝熔断的是()①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A.①② B.②③ C.②④ D.①③6.关于照明电路的安装,下列说法正确的是()A.控制灯的开关应与灯并联 B.插座应与灯串联C.控制灯的开关应与灯串联,且接在火线上 D.控制灯的开关应与灯串联,且接在零线上7.洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地,()A.家用电器不能工作 B.家用电器的寿命会缩短C.人接触家用电器时可能发生触事故 D.家用电器消耗电能会增加8.关于教室内的电灯、开关、插座之间的连接方式,下列说法正确的是()A.用一个开关控制的两盏灯之间是串联 B.被不同开关控制的各盏灯之间是串联C.开关与被控制的灯之间是并联 D.各盏灯与插座之间是并联9.如图所示,根据家庭电路的接线方法(规则)可以肯定ba,中()A、a是火线B、b是火线C、a、b都是火线D、ba,都是零线10.在家庭电路中,下列安装方法正确的是()A、三孔插座中,一孔接火线,一孔接零线,另一孔接地B、开关可以接在火线上,也可以接在零线上C、保险丝可以接在零线上D、保险丝用铜线代替会更保险11.如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试dc,两点时,氖管都发光,测试ba,两点时,只有a点氖管发光,则故障可能是()A、火线与零线短路B、ba,之间某处断路C、cb,之间某处断路D、电灯的灯丝断了12.家中保险丝熔断了,其原因不可能是()A、灯座中的两个接头相碰B、开关中的两个接头相碰C、插座中的两个接头相碰D、电路中增加了功率较大的用电器13.李刚家的灯不亮了,他用测电笔检查时发现测电笔的氖管都能够发光,保险丝和灯泡都完好,分析发生此故障的原因是()A.停电了 B.进户的火线断了 C.火线与零线相碰了 D.零线断了14、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。
第一节 电功率【知识点1】电功 电能表【考纲要求】 知识点 学习水平 说明 电功 电能表B 理解电功;理解电能表的使用方法 【解读】1. 理解电功的概念,理解电功的计算公式和单位,能用公式UIt QU W ==或Pt W =进行有关计算,能用欧姆定律和电功公式进行有关计算。
2. 理解电能表的使用方法。
学会识别家用电能表,学会正确读出耗电度数,能进行不同电能(电功)单位千瓦时(度)和焦耳之间的换算。
【知识点2】电功率【考纲要求】知识点学习水平 说明 电功率C 掌握电功率;会计算电能和电功率 【解读】1. 理解电功率的概念,掌握电功率的计算公式和单位,能用公式UI tW P ==进行有关计算,能用欧姆定律和电功、电功率公式进行有关计算;2. 明白额定电压、额定功率的含义。
【知识点3】学生实验:测定小灯泡电功率【考纲要求】知识点学习水平 说明 学生实验:测定小灯泡电功率C 会设计电路,并测定小灯泡的电功率 【解读】1. 设计用电流表、电压表测定小灯泡的电功率的实验。
知道实验目的和器材,设计电路并选择器材,设计记录实验数据的表格;能辨认实验所使用的小灯泡的额定电压(或额定电流),能读出小灯泡正常发光的电流值(或电压值);学会规范、正确、熟练地连接电路,学会用滑动变阻器改变小灯泡两端的电压(或电流)。
考纲解读2. 在计算和定性讨论电功、电功率时,用电器都只限于两个以内的简单情况。
一、电功(一)电功定义:电流通过导体所做的功叫做电功。
(二)物理意义:电流做功过程就是电能转化为其它形式的能(内能、机械能、化学能等)的过程,电流做了多少功,就有多少电能转化为其它形式的能。
(三)表达式:UIt QU W ==或Pt W =(任何电路);对于纯电阻电路也有:t R U Rt I W 22==,单位:焦(J )(四)电能:电流做功时转化为其他形式能量的一种能量,单位是千瓦·小时(KW ·h),也用度表示。
生活用电的物理知识点如下:
我国家庭电路的电压是220V。
家庭电路的组成部分:进户线、电能表、总开关、保险装置、用电器、插座。
家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与电器是串联的。
端线(火线)和零线:火线和零线之间有220V的电压。
试电笔可用来辨别火线和零线。
电能表可用来测量用户消耗的电能(电功)。
总开关的作用是控制整个电路的通断,以便检测电路更换设备。
保险丝对电路起保护作用。
插座的作用是连接家用电器,给可移动家用电器供电。
用电器(电灯)、开关:白炽灯是利用电流的热效应进行工作的。
灯泡的种类有螺丝口和卡口两种。
开关和用电器串联,控制用电器,如果开关短路用电器会一直工作开关不能控制,但不会烧干路上的保险丝。
初三物理专题:电功率一. 电功:1. 定义:电流通过某段电路所做的功叫电功。
2. 实质:电流做功的过程,实际就是电能转化为其他形式的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。
电流做功的形式:电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
3. 规定:电流在某段电路上所做的功,等于这段电路两端的电压,电路中的电流和通电时间的乘积。
4. 计算公式:W=UIt=UQ=Pt(适用于所有电路);对于纯电阻电路可推导出:W=I2Rt=U2t/R①串联电路中常用公式:W=I2Rt 。
W1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式:W=U2t/R W1:W2=R2:R1③无论用电器串联或并联,计算在一定时间内所做的总功;常用公式W=W1+W2+…Wn5. 单位:国际单位是焦耳(J)常用单位:度(kWh);1度=1千瓦·时=1 kWh=3.6×106J6. 测量电功:(1)电能表:是测量用户用电器在某一段时间内所做电功(某一段时间内消耗电能)的仪器。
(2)电能表上“220V”“5A”“3000R/kWh”等字样,分别表示:电能表额定电压220V;允许通过的最大电流是5A;每消耗一度电电能表转盘转3000转。
(3)读数:A、测量较大电功时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后一位。
②电能表前后两次读数之差,就是这段时间内用电的度数。
B、测量较小电功时,用表盘转数读数。
如:某用电器单独工作电能表(3000r/kWh)在10分钟内转36转,则10分钟内电器消耗的电能是 J。
二. 电功率:1. 定义:电流单位时间内所做的功。
2. 物理意义:表示电流做功快慢的物理量,灯泡的亮度取决于灯泡的实际功率大小。
3. 电功率计算公式:P=UI=W/t(适用于所有电路)对于纯电阻电路可推导出:P=I2R=U2/R①串联电路中常用公式:P=I2R P1:P2:P3:…Pn=R1:R2:R3:…:Rn②并联电路中常用公式:P=U2/R P1:P2=R2:R1③无论用电器串联或并联,计算总功率常用公式P=P1+P2+…Pn4. 单位:国际单位瓦特(W)常用单位:千瓦(kW)5. 额定功率和实际功率:(1)额定电压:用电器正常工作时的电压。
电表常用知识点总结电表是用来测量电能消耗量的仪表,主要由电能计量表、显示装置、电流互感器、电压互感器、计量装置等部件组成。
其中,电能计量表是电表的核心部件,负责测量和记录电能消耗量。
2. 电表的工作原理电表的工作原理基于电磁感应和电压电流的测量。
通过在电流互感器和电压互感器中感应出来的电流和电压信号,经过计量装置内部的运算和处理,最终实现对电能消耗量的准确测量。
3. 电表的类型根据功能和用途,电表可以分为普通电能表、多功能电能表、预付费电能表等。
另外,根据显示方式,还可以分为机械式电表和电子式电表。
4. 电表的安装电表的安装需要满足一定的技术要求和安全标准,一般需要由专业人员进行操作。
安装时要注意电表位置、连接线路、接地等细节,确保安装正确和可靠。
5. 电表的使用使用电表时需要注意保持电表周围的环境整洁、通风和防潮,定期对电表进行检查和维护,确保电表的准确性和可靠性。
另外,使用电表时要注意避免电表被恶意破坏或擅自调整。
6. 电表的维护电表的维护工作包括定期检查电表的准确性、定期进行标定和校验、定期清洁电表表面和内部等。
维护工作可以延长电表的使用寿命,保持电表的准确性。
7. 电表的故障处理电表故障包括电表指针不转、电表显示异常、电表严重偏差等。
面对电表故障,用户应该及时报修并由专业技术人员进行处理,切勿私自维修或更换电表。
8. 电表的计费方式电表的计费方式一般包括按度计费和按时计费两种方式。
按度计费是按照用户实际用电量进行计费,按时计费是按照用户用电的时间长度进行计费。
9. 电表的数据读取电表的数据读取可以通过电表本身的显示装置来实现,也可以通过远程抄表系统来实现。
远程抄表系统可以实现自动化抄表和远程监控,提高抄表效率和准确性。
10. 电表的违法问题处理对于擅自改装电表、私自调整电表等违法行为,相关部门应当依法予以处理,并追究相关责任人的责任。
用户应当自觉遵守用电规章制度,合法使用电表。
家庭电路知识点一:家庭电路的组成1.家庭电路的组成部分:进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2.家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联.3.家庭电路各部分的作用及电路连接:(1)进户线:给用户提供家庭电压的线路,分为火线和零线,火线和零线之间220V的电压,火线和地线之间也有220V的电压,正常情况下,零线和地线之间电压为0V.(2)电能表:电能表是测量用户消耗的电能的仪表.安装在家庭电路的干路上.这样才能测出全部家用电器消耗的电能.(3)闸刀(空气)开关:控制整个电路的通断,以便检测电路更换设备.安装在家庭电路的干路上,空气开关的静触点接电源线.(4)保险盒a.保险丝是由电阻率大、熔点较低的铅锑合金制成。
b.保险原理:当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
电路符号:d.连接:与所保护的电路串联,且一般只接在干路上.e.保险丝的额定电流是指电路能够工作的最大电流值。
(5)插座a.作用:连接家用电器,给可移动家用电器供电.b.安装:并联在家庭电路中,具体接线情况:1接火线;2接零线;3接地线;4接用电器的金属外壳;5接用电部分的线路.把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故.(6)用电器(电灯)、开关a.白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空.大功率的灯泡灯丝粗而短,且气压为0.1Pa,目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华.灯泡长期使用会变暗,原因是灯丝升华变细,电阻变大,实际功率变小:升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度;.b.灯泡的种类:螺丝口,卡口.螺丝口灯泡的螺旋接灯头的螺旋套,进而接零线;灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线;原因:防止维修触电.c.开关和用电器串联,控制用电器,如果开关短路用电器会一直工作,开关不能控制,但不会烧干路上的保险丝.(7)连接家庭电路时应注意的问题:①先确定火线和零线,然后在火线的干路上串联上熔断器,当电流过大时会自动熔断,以保护电路.②控制电灯的开关要接在火线上,并与电灯串联,当开关断开时,电路各部分都与火线断开,人接触到灯头等部位,也不会造成触电事故.③螺口灯泡的螺旋一定要接在零线上.因为正常情况下,零线是接地的,对地没有电压,所以在装卸灯泡时,人们不慎接触到灯泡的螺旋(与螺旋套相连),也不会发生触电事故.④电路中的插座如果是两孔插座,一定是左孔接零线,右孔接火线,要与电灯并联.如果是三孔插座,左孔接零线,右孔接火线,上端的孔接地.家庭电路的连接可用下面的记忆口诀来记忆:火线零线并排走,零线直接进灯座,火线先进保险盒,再过开关进灯座,三孔插座的接线方法一般是:左零右火上接地 .【例题1】如图是部分照明电路。
一,电度表(家中电度表使用知识汇总)电度表也叫电能表,电能表示用来测量用户在一定时间内消耗多少电能的装置,通常安装在家庭电路的干路上。
电度表的结构电度表的基本结构主要包括测量机构和辅助部件。
测量机构是电能测量的核心部分,由驱动元件、转动元件、制动元件、轴承、计度器和调整装置组成。
驱动元件由电压元件和电流元件组成,用来将交变的电压和电流转变为交变磁通,切割转盘形成驱动力矩,使转盘转动。
制动力矩由磁钢形成,磁钢产生磁通,被转动着的转盘切割转盘中的感应电流,相互作用形成制动力矩从而阻止转盘加速转动。
电度表的原理电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力,使铝盘转动,同时引入制动力矩,使铝盘转速与负载功率成正比,通过轴向齿轮传动,由计度器积算出转盘转数而测定出电能。
故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。
电度表的分类介绍按原理划分,电能表分为感应式和电子式两大类:感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩,推动铝制圆盘转动,圆盘的轴(蜗杆)带动齿轮驱动计度器的鼓轮转动,转动的过程即是时间量累积的过程。
因此感应式电能表的好处就是直观、动态连续、停电不丢数据。
感应式电能表对工艺要求高,材料涉及广泛,有金属、塑料、宝石、玻璃、稀土等等,对此,产品的相关材料标准都有明确的规定和要求,用低价的劣质材料代替标准规格的材料是影响电能表产品质量的主要问题之一,因此像大多数商品一样,价格过低的商品不会有好的质量保证。
感应式电能表的生产工艺复杂,但早已成熟和稳定,工装器具也全面配套。
生产环境对温度、湿度和空气净化度的要求较高。
近十余年来在杭州、宁波、温州等地发展形成的电能表的材料和零部件市场具有相当的规模,形成鲜明的中国集约化大生产的特色,这也是那里生产的电能表在市场上具有价格优势的主要因素之一。
电子式电能表运用模拟或数字电路得到电压和电流向量的乘积,然后通过模拟或数字电路实现电能计量功能。
电灯原理知识点总结图电灯是一种常见的照明设备,它通过电能转变为光能,发出可见光,对于人们的日常生活和工作起着重要的作用。
在本文中,我们将对电灯的原理进行深入探讨,包括不同类型的电灯以及其工作原理、构成和应用等知识点。
一、电灯的分类1. 白炽灯白炽灯是一种通过电阻加热导线使其发光的电灯,通常用钨丝作为发光材料。
当电流通过导线时,钨丝受热变得很热,发出可见光。
2. 荧光灯荧光灯是一种通过放电使荧光粉发光的电灯,荧光灯的主要工作原理是通过稀有气体放电生成紫外线,再激发荧光粉产生可见光。
3. LED灯LED灯是一种通过半导体材料发光的电灯,LED灯的主要工作原理是通过正向电压驱动发光二极管,使其发出可见光。
二、白炽灯的工作原理1. 灯丝发光白炽灯的灯丝通常由钨丝组成,当电压加到灯丝两端时,灯丝会受热,温度升高,达到一定温度时就会发出光。
2. 电阻加热白炽灯的灯丝就是通过电阻加热的原理来发光,电流通过灯丝时会受到电阻的阻碍,从而产生热量,将电能转变为热能再转变为光能。
3. 灯泡保护白炽灯内部通常充满了惰性气体,防止灯丝被氧化和蒸发,延长灯泡的使用寿命。
三、荧光灯的工作原理1. 气体放电荧光灯内部充满了稀有气体和汞,当电压加到荧光灯两端时,气体放电产生紫外线。
2. 激发荧光粉紫外线激发荧光粉产生可见光,荧光粉的颜色决定了荧光灯的发光颜色。
3. 电子辅助器件荧光灯通常需要电子辅助器件来驱动,包括镇流器和起动器等。
四、LED灯的工作原理1. 半导体发光LED灯的发光是利用半导体的发光原理,当正向电压加到LED两端时,半导体材料就会发光。
2. 发光材料LED的发光材料通常是通过不同的半导体材料和能隙来决定,不同的材料可以产生不同颜色的光。
3. 驱动电路LED灯通常需要驱动电路来控制亮度和颜色,以及保护LED免受过流和过压的损坏。
五、电灯的应用1. 家庭照明电灯是家庭照明中最常见的照明设备,包括台灯、壁灯、吊灯等,提供舒适的光照环境。
节能灯重要基础知识点1. 节能灯的定义节能灯是指相比传统灯泡能耗更低、更高效的照明设备。
它采用先进的照明技术,具有长寿命、高亮度和低能耗等特点。
2. 节能灯的种类节能灯通常分为三大类:荧光灯、LED灯和卤素灯。
其中,荧光灯包括直管灯和环形灯,LED灯有白光LED和彩色LED,而卤素灯则有卤素高压灯和卤钨灯。
3. 节能灯的工作原理荧光灯通过电压激励荧光粉发光。
LED灯通过电流经过PN结,使电子和空穴复合来发光。
卤素灯则通过电流通入填充了卤素气体的灯泡引发化学反应,从而发光。
4. 节能灯的优点首先,节能灯比传统白炽灯更节能,能耗仅为其三分之一左右。
其次,节能灯寿命更长,可达数千到数万小时。
此外,其发光效果较好,色彩还原度高,是室内照明的理想选择。
5. 节能灯的应用领域节能灯广泛应用于家庭、办公室、商业建筑、道路照明和户外景观照明等领域。
随着科技的进步,节能灯在智能家居、智慧城市等领域也扮演着重要角色。
6. 节能灯的选购和使用注意事项选购节能灯时,应选择正规品牌,注重产品的能效等级和使用寿命。
在使用过程中,需要注意避免频繁开关、避免过度使用以延长寿命、注意正确安装以确保安全等。
7. 文明照明与节能灯的意义良好的照明环境是提高生活质量的重要因素。
而选择节能灯则能有效减少能源浪费,降低碳排放量,对环境保护和可持续发展具有积极的意义。
综上所述,掌握节能灯的基础知识点,可以帮助我们更好地理解它们的原理、优点和应用,进而促进我们在日常生活和工作中更加合理地使用节能灯,为环保事业贡献一份力量。
初中物理电灯
电灯是一种通过电能转化为光能的装置,它利用电流通过灯丝产生热量,使灯丝温度达到2000摄氏度以上,发出可见光。
电灯的种类繁多,最常见的有白炽灯和荧光灯。
白炽灯是利用电流通过灯丝产生热量的原理,使灯丝温度升高到白炽状态,发出可见光。
荧光灯则是一种气体放电灯,利用荧光粉在电流的作用下发出可见光。
电灯的电压和功率也是我们需要考虑的因素。
电灯的额定电压和额定功率在生产厂家会标明,而实际电压和实际功率则受到电源的影响。
如果电源电压高于额定电压,则电灯的实际功率会高于额定功率,导致灯泡亮度过高,容易烧坏;如果电源电压低于额定电压,则电灯的实际功率会低于额定功率,导致灯泡亮度不足。
另外,家用电能表有一个功率容量值,它限制了同时工作的家用电器的功率总和。
因此,在使用电灯时,需要注意不要超过电能表的功率容量,以免造成安全事故。
总的来说,电灯是我们生活中必不可少的照明设备,在使用过程中需要注意电压和功率的问题,以确保安全和正常使用。
1.电能表是测量用户在一段时间内消耗电能的,或者说用电器在一段时间内所做的电功的;
2.电能表接在进户之后的干路中,所以它测量的相关量是整个家庭所有用电器的;
3.读数方法:电能表在一段时间内前后两次示数之差就是这段时间内所消耗的电能;其示数盘方框内的数字是记录的所消耗的总电能数,其中最后一位红色框内的数字是小数位,读出来的数值的单位是kW·h,1kW·h=3.6×106J;
4.电能表示数盘上数字的含义:
(1)“220V 10(20)A 50Hz”:电能表的正常工作电压(额定电压)是220V,标定电流是10A,额定最大电流为20A,该电能表适用于频率为50Hz的交流电路中;
由此可以计算该电能表允许接的用电器的最大功率为:
P最大=UI最大=220V×20A=4400W;
(2)“3000r/kW·h”(或3000imp/kW·h):用电器每消耗1kW·h的电能,电能表的转盘转3000转;5.用电能表在家庭电路中测用电器的实际功率:
(1)实验原理:P=W/t;
(2)实验器材:电能表、钟表;
(3)实验步骤:
①断开其它用电器,只闭会待测用电器;②读出电能表上所标识的Nr/ kW·h,算出电能表的转盘每转一转用电器所做的功:;③让用电器工作一段时间,数出电能表的转盘的转数n,记下工作时间t;④根据表达式求出用电器的实际功率。
6注意:220V只是电能表的工作电压,并不是电能表两端的电压,而是其所在电路的电压;因此,用该电压与最大电流的乘积也不是电能表的功率,而是其所在电路的总功率。
7.练习:
(1)一般地说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表,但借助电能表可以测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌如右图所示,测得电能表的表盘转过
125转的时间为121秒.根据所给信息可知()
A.该电热水壶的电阻为110ΩB.电热水壶的实际功率为1500W
C.电热水壶在121秒内实际消耗电功为1.5×105焦
D.电热水壶的实际电压为200V
(2)有一只规格为“220V5A”的电能表,最多可接“220V 40W”的电灯( )
A.24盏B.27盏C.29盏D.30盏
(3)小明同学在家中拍到一张电能表照片如图,他仔细观察照片后,得到下列
结论,你认为正确的是()
A.电能表的额定功率为2500W
B.电能表的标定电流为5A
C.拍照片时,小明家已消耗的电能为9316kW•h
D.拍照片时,小明家已消耗的电能为931.6J
(4)当时某家庭只有电视机工作5小时,电能表示数由13382变为13392.则该电视机的功率是()A.50瓦B.200瓦C.500瓦D.2000瓦
(5)某电能表盘上标有“3200imp/kW•h”,单独开动某一用电器时,电能表的指示灯在180秒闪烁了16次,由此可知,该用电器的功率为()A.1000瓦B.100瓦C.50瓦D.10瓦
(6)家用电能表(电度表)的盘面上标有“3000转/千瓦时”字样,接入一个“220V 300W”的用电器正常工作时,1分钟内电能表的转盘转()A.0转B.5转C.15转D.30转
1.白炽灯泡中灯丝材料用钨做成,主要利用了钨的 ;用久了的灯泡灯丝变细是 现象,由于灯丝变细,所以其电阻会变 ;用久了的灯泡壁发黑是个 现象。
2.灯泡工作时能的转化为 能转化为 能;有灯泡的电路 (选填“是”或“不是”)纯电阻电路;灯泡灯丝在刚开始工作时更容易烧坏,原因是: 。
3. 白炽灯泡利用电流的 工作的;灯丝常制成螺旋状,这样做的目的是:把灯丝制成螺旋状,可以增加电阻的长度,增加了钨丝的电阻,使得更多的电能能够转换成热能;还可以减少灯丝散热,提高
灯丝的温度,从而提高电能转化为光能的效率.
4.接入家庭电路方法:(如右图)
(1)灯泡跟开关串联;(2)开关接在火线跟灯泡之间;(3)螺旋金属接零线;
5. 白炽灯泡的亮度根据 判断;灯丝烧断后,再把灯丝搭接连通时,反
而比原来更亮些,为什么? 灯丝烧断后,再把灯丝搭接连通,灯丝长度变短,电阻变小,根据2
U P R
= 可知,实际功率变大,故灯泡变亮;所以灯丝也更容易再次烧坏。
6.以“PZ220—100”为例,PZ 为“普通照明”的字母简写,220是指 ;100是指: ;在忽略电阻随温度变化的条件下,根据100==0.45220P W I A U V
≈额额额,22(220V)484100U R P W ===Ω; 由此方法得出常见规格灯泡电阻:15W 灯泡: ;25W 灯泡: ;40W 灯泡: ; 60W 灯泡: ;100W 灯泡: 。
7.如何比较规格不同的灯泡?
(1)观察灯丝粗细;灯丝较粗者为电阻小的,额定功率大的;灯丝较细者为电阻大的,额定功率小的;
(2)将两个灯泡串联接入家庭电路,较亮的为实际功率大的,电阻大的,额定功率小的;较暗的为实际功率小的,电阻小的,额定功率大的;
(3)将两个灯泡并联接入家庭电路,较亮的为实际功率大的,电阻小的,额定功率大的;较暗的为实际功率小的,电阻大的,额定功率小的;
8.家庭电路中接入大功率的用电器是灯泡会变暗,为什么?
干路上的导线与用电器是串联的,且导线上有电阻,则根据U=IR 可知,导线两端的电压变大,故用电器两端的电压就会减小,灯泡的实际功率会变小,故变暗。
9.练习:
(1) 某同学家里的一只白炽灯泡的灯丝断了,该同学将白炽灯泡取下来通过摇动灯泡使灯丝重新搭接上,再装上灯座后灯又亮了,则以下说法正确的是( )
A .灯丝电阻变小,电灯变暗
B .灯丝电阻变大,电灯变暗
C .灯丝电阻变小,电灯变亮
D .灯丝电阻变大,电灯变亮
(2)白炽灯泡的灯丝常制成螺旋状,这样做的目的是( )
A. 尽量减小灯丝的电阻
B. 便于灯丝散热,防止灯丝熔断
C. 减少灯丝散热,提高灯丝的温度
D. 减少灯丝在高温时的升华
(3)用电高峰时期,家庭里的白炽灯泡比正常发光要暗一些.这是因为,在用电高峰时( )
A .并联用电器增多,电路的总电阻增大
B .并联用电器增多,电路的总电流减小
C .并联用电器增多,家用电器的实际功率减小
D .并联用电器增多,家用电器的额定功率减小
(4)一个标有“220V 100W ”字样的白炽灯泡接在220V 的照明电路中时,通过灯丝的电流多大?若灯泡两端的电压降为其额定电压的90%,灯泡的实际功率多大?(设灯丝的电阻不变)。
