单片机数字输入输出接口扩展设计方法单片机作为一种常见的微控制器，其数字输入输出接口的扩展设计方法是我们在电子工程领域中经常遇到的任务之一。
在本文中，我们将讨论单片机数字输入输出接口的扩展设计方法，并探讨其中的原理和应用。
在单片机系统中，数字输入输出（I/O）接口在连接外围设备时起着至关重要的作用。
通过扩展数字 I/O 接口可以为单片机系统提供更多的输入输出通道，从而提高系统的功能和性能。
下面将介绍几种常见的单片机数字 I/O 接口扩展设计方法。
1. 并行输入输出接口扩展并行输入输出接口扩展是最常见和直接的扩展方法之一。
通常，单片机的内部I/O口数量有限，无法满足一些复杂的应用需求。
通过使用外部并行输入输出扩展芯片，可以将单片机的I/O口扩展到更多的通道，同时保持高速数据传输。
这种方法可以使用注册器和开关阵列来实现数据的输入和输出。
2. 串行输入输出接口扩展串行输入输出接口扩展是一种节省外部引脚数量的方法。
使用串行输入输出扩展器，可以通过仅使用几个引脚实现多个输入输出通道。
这种方法适用于具有较多外设设备且外围设备数量有限的应用场景。
通过串行接口（如SPI或I2C）与扩展器通信，可以实现高效的数据传输和控制。
3. 矩阵键盘扩展矩阵键盘扩展是一种常见的数字输入接口扩展方法。
很多应用中，需要通过键盘输入数据或控制系统。
通过矩阵键盘的使用，可以大大减少所需的引脚数量。
通过编程方法可以实现键盘按键的扫描和解码，从而获取用户输入的数据或控制信号。
4. 脉冲编码调制（PCM）接口扩展脉冲编码调制是一种常见的数字输出接口扩展方法。
它通过对数字信号进行脉冲编码，将数字信号转换为脉冲信号输出。
这种方法适用于需要输出多个连续的数字信号的应用，如驱动器或步进电机控制。
通过适当的电路设计和编程，可以实现高效的数字信号输出。
5. PWM（脉冲宽度调制）接口扩展PWM接口扩展是一种常用的数字输出接口扩展方法。
PWM技术通过改变信号的脉冲宽度来实现模拟信号输出。
单片机中I2C总线接口原理解析与应用场景讨论I2C总线接口原理解析与应用场景讨论在单片机领域，I2C（Inter-Integrated Circuit）总线接口是一种常见的通信标准，被广泛应用于各种电子设备中。
本文将对I2C总线接口的原理进行解析，并讨论其在实际应用中的场景。
一、I2C总线接口原理解析I2C总线接口是一种串行通信协议，由飞利浦（Philips）公司开发，并于1982年发布。
它使用两根线作为物理连接，即SDA（Serial Data Line）和SCL（Serial Clock Line）。
SDA线用于数据传输，而SCL线用于时钟同步。
1. 主从通信模式I2C总线接口支持主从通信模式，其中主设备负责发起通信并控制总线，而从设备则被动等待主设备的命令。
主设备的角色可以由单片机或其他控制器扮演，而从设备则可以是各种外设，如传感器、存储器等。
2. 7位地址编码在I2C总线接口中，每个从设备都被分配了一个唯一的7位地址。
主设备通过发送设备地址来选择要与之通信的从设备。
这种设计使得可以在同一总线上连接多个从设备，从而实现多设备之间的通信。
3. 起始和停止条件I2C总线接口使用起始和停止条件来标识通信的开始和结束。
起始条件是在SCL为高电平时，SDA从高电平跳变到低电平。
停止条件则是在SCL为高电平时，SDA从低电平跳变到高电平。
通过这样的起始和停止条件，可以确保每次通信的可靠性。
4. 传输协议在I2C总线接口中，数据的传输是以字节为单位进行的。
每个字节的传输都包含8位数据位和一个ACK位（应答位）。
发送设备通过在SCL线的一个周期中向SDA线发送一个数据位，而接收设备则在下一个SCL周期的下降沿读取数据位。
5. 时钟速率I2C总线接口的时钟速率可以根据实际需求进行调整。
通常，速率可以在100 kHz至400 kHz之间选择，但一些高性能设备支持更高的速率。
时钟速率的选择应该考虑到总线长度、负载电容和设备的工作频率等因素。
单片机并行口扩展和存储器扩展
单片机并行口扩展和存储器扩展
1、单片机并行口扩展，扩展I/O口采用和数据存储器相同的寻址方式。
其方法有三种：
1)总线扩展，通过锁存器对P0口扩展，这一扩展方法只分时占用P0口，而不会影响P0口与其他扩展电路的连接作用。
2)串口扩展，通过串口的工作方式完成I/O口的扩展，多通过移位寄存器164/165实现，缺点明显，占用了串口，采用移位方式，速度较慢。
3)通过片内I/O口扩展，也就是不通过P0口而通过其他片内I/O口扩展，例如8255等。
2、单片机存储器扩展，包括程序存储器的扩展和数据存储器的扩展。
由于单片机中的程序存储器和数据存储器严格分开了，因此程序存储器扩展的操作时序有所不同，可分为执行MOVX命令和不执行两种，而数据存储器的扩展相对较为简单，扩展方法也很多。
此处不再赘述。
扩展阅读：51单片机模拟串口的三种方法。

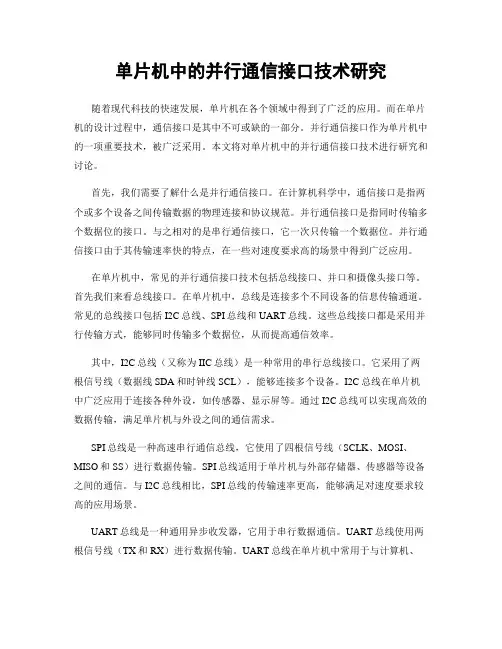

单片机中的并行通信接口技术研究随着现代科技的快速发展，单片机在各个领域中得到了广泛的应用。
而在单片机的设计过程中，通信接口是其中不可或缺的一部分。
并行通信接口作为单片机中的一项重要技术，被广泛采用。
本文将对单片机中的并行通信接口技术进行研究和讨论。
首先，我们需要了解什么是并行通信接口。
在计算机科学中，通信接口是指两个或多个设备之间传输数据的物理连接和协议规范。
并行通信接口是指同时传输多个数据位的接口。
与之相对的是串行通信接口，它一次只传输一个数据位。
并行通信接口由于其传输速率快的特点，在一些对速度要求高的场景中得到广泛应用。
在单片机中，常见的并行通信接口技术包括总线接口、并口和摄像头接口等。
首先我们来看总线接口。
在单片机中，总线是连接多个不同设备的信息传输通道。
常见的总线接口包括I2C总线、SPI总线和UART总线。
这些总线接口都是采用并行传输方式，能够同时传输多个数据位，从而提高通信效率。
其中，I2C总线（又称为IIC总线）是一种常用的串行总线接口。
它采用了两根信号线（数据线SDA和时钟线SCL），能够连接多个设备。
I2C总线在单片机中广泛应用于连接各种外设，如传感器、显示屏等。
通过I2C总线可以实现高效的数据传输，满足单片机与外设之间的通信需求。
SPI总线是一种高速串行通信总线，它使用了四根信号线（SCLK、MOSI、MISO和SS）进行数据传输。
SPI总线适用于单片机与外部存储器、传感器等设备之间的通信。
与I2C总线相比，SPI总线的传输速率更高，能够满足对速度要求较高的应用场景。
UART总线是一种通用异步收发器，它用于串行数据通信。
UART总线使用两根信号线（TX和RX）进行数据传输。
UART总线在单片机中常用于与计算机、蓝牙模块等设备之间的通信。
UART总线具有较高的兼容性和稳定性，使得单片机与其他设备之间的串行通信更加简单可靠。
除了总线接口，单片机中的并行通信接口还包括并口。
并口是指同时传输多个数据位的接口，常见的并口接口包括并行打印口（LPT口）和并行输入输出口（PIO口）。
单片机中常见的接口类型及其功能介绍单片机（microcontroller）是一种集成了中央处理器、内存和各种外围接口的微型计算机系统。
它通常用于嵌入式系统中，用于控制和监控各种设备。
接口是单片机与外部设备之间进行数据和信号传输的通道。
本文就单片机中常见的接口类型及其功能进行介绍。
一、串行接口1. 串行通信口（USART）：USART是单片机与外部设备之间进行串行数据通信的接口。
它可以实现异步或同步传输，常用于与计算机、模块、传感器等设备进行数据交换。
2. SPI（串行外围接口）：SPI接口是一种全双工、同步的串行数据接口，通常用于连接单片机与存储器、传感器以及其他外围设备。
SPI接口具有较高的传输速度和灵活性，可以实现多主多从的数据通信。
3. I2C（Inter-Integrated Circuit）：I2C接口是一种面向外部设备的串行通信总线，用于连接不同的芯片或模块。
I2C接口通过两条双向线路进行数据传输，可以实现多主多从的通信方式，并且占用的引脚较少。
二、并行接口1. GPIO（通用输入/输出）：GPIO接口是单片机中最常见的接口之一，用于连接与单片机进行输入输出的外围设备。
通过设置相应的寄存器和引脚状态，可以实现单片机对外部设备进行控制和监测。
2. ADC（模数转换器）：ADC接口用于将模拟信号转换为数字信号，常用于单片机中对模拟信号的采集和处理。
通过ADC接口，单片机可以将外部传感器等模拟信号转化为数字信号，便于处理和分析。
3. DAC（数模转换器）：DAC接口用于将数字信号转换为模拟信号。
通过DAC接口，单片机可以控制外部设备的模拟量输出，如音频输出、电压控制等。
三、特殊接口1. PWM（脉冲宽度调制）：PWM接口用于产生特定占空比的脉冲信号。
通过调节脉冲的宽度和周期，可以控制外部设备的电平、亮度、速度等。
PWM接口常用于控制电机、LED灯、舵机等设备。
2. I2S（串行音频接口）：I2S接口用于在单片机和音频设备之间进行数字音频数据传输。
单片机中的I2C总线接口设计原理及应用I2C（Inter-Integrated Circuit）是一种串行通信协议，广泛应用于单片机系统中的外设设备间的通信。
本文将介绍I2C总线接口的设计原理及应用，包括原理介绍、硬件设计要点、软件实现以及应用案例等。
一、I2C总线接口的原理介绍I2C总线是由飞利浦（Philips）公司于上世纪80年代提出的一种串行通信协议，它使用两根线（SDA和SCL）进行数据和时钟的传输。
其中，SDA线用于数据传输，SCL线用于时钟同步。
I2C总线接口的原理非常简洁，主要分为两个角色：主设备（Master）和从设备（Slave）。
主设备负责控制总线的访问和数据的传输，而从设备则响应主设备的指令，并将数据发送给主设备。
在I2C总线上，每个设备都有一个唯一的7位或10位地址。
主设备通过发送起始信号和目标设备的地址来选择与之通信的从设备。
通信的开始由主设备发送起始信号（Start），结束由主设备发送停止信号（Stop）。
数据传输过程中，起始信号和停止信号的边沿触发时机非常重要。
起始信号是在时钟高电平时，数据线由高电平转为低电平，而停止信号则是在时钟高电平时，数据线由低电平转为高电平。
数据传输是在时钟低电平时进行，每个时钟周期传输一个bit的数据，传输的顺序是从高位到低位，同时每传输完一个bit，需要由接收端发送应答信号。
二、I2C总线接口的硬件设计要点1. 电平转换器：由于I2C总线的工作电平是标准的3.3V或5V，因此需要使用电平转换器来适应不同的设备电平要求。
常用的电平转换器有双向电平转换器和单向电平转换器两种，选择合适的电平转换器可以提高系统的稳定性和兼容性。
2. 上拉电阻：I2C总线上的数据线（SDA）和时钟线（SCL）都需要连接上拉电阻，以确保在传输过程中电平稳定。
通常选择2.2kΩ到10kΩ的上拉电阻，使总线电平维持在高电平状态。
3. 保持电容：为了提高I2C总线的稳定性，可以在每个从设备的SDA和SCL线上连接一个保持电容。
单片机中的IO口扩展原理及应用单片机是一种在微处理器中集成了中央处理器、内存、输入/输出控制和时钟等功能的微型计算机。
在实际应用中，单片机的使用每況愈下，并逐渐被更高级的处理器所取代。
然而，在一些特殊应用领域，如嵌入式系统和物联网设备中，单片机仍然扮演着重要的角色。
在单片机中，IO口的扩展是一项关键的技术，用来增加单片机的输入和输出接口数量。
本文将探讨单片机中的IO口扩展原理及其应用。
一、单片机IO口扩展原理在单片机中，IO口（Input/Output Port）用于连接外部电路和其他设备，扮演着数据输入和输出的桥梁角色。
然而，通常单片机内部只有有限的IO口数量。
为了满足复杂的应用需求，需要通过扩展技术来增加IO口的数量。
1. 并行IO口扩展其中一种常见的IO口扩展技术是通过并行IO口扩展芯片来增加IO口数量。
该芯片通常由一个并行输入/输出移位寄存器和控制逻辑组成。
通过串行通信协议，单片机可以控制并行IO口扩展芯片，以实现扩展IO口的输入和输出功能。
这种方式适用于需要大量IO口的应用，如工业控制和自动化设备。
不过需要注意的是，并行IO口扩展芯片策略相对复杂，需要额外的引脚和电路设计，并且使用的软件协议需要单片机和外部芯片之间的高速通信支持。
2. 串行IO口扩展另一种常见的IO口扩展技术是通过串行IO口扩展芯片来增加IO口数量。
串行IO口扩展芯片通常采用常用的串行通信协议，如I2C（Inter-Integrated Circuit）或SPI（Serial Peripheral Interface），通过少量的引脚连接到单片机。
通过控制寄存器和数据寄存器，单片机可以发送指令和数据来控制扩展IO口的输入和输出。
这种方式相对于并行IO口扩展芯片来说，引脚数量较少，实现简单，适用于需要较少IO口数量的应用。
同时，由于使用串行通信协议，可以通过级联多个串行IO口扩展芯片，进一步增加IO口数量。
二、单片机IO口扩展应用单片机IO口扩展技术在各种嵌入式系统和物联网设备中都有广泛的应用。
单片机中的I2C接口技术研究在单片机中，I2C（Inter-Integrated Circuit）接口是一种常用的串行通信协议，它允许多个设备通过只有两根线路的总线进行数据交换。
本文将对单片机中的I2C接口技术进行研究，涵盖了I2C的工作原理、通信协议、应用领域以及一些常见问题和解决方法。
首先，我们来了解一下I2C接口的工作原理。
I2C接口由两根线路组成，即SDA（Serial Data Line）和SCL（Serial Clock Line）。
SDA用于数据传输，SCL用于时钟同步。
在I2C总线上，每个设备都有一个唯一的7位地址，用于唯一地识别设备。
通信过程中，主设备负责生成时钟信号，并通过控制时钟信号的变化来控制数据传输的时序。
从设备则根据时钟信号的变化来接收和发送数据。
通过I2C接口，主设备可以与多个从设备进行通信。
接下来，我们将介绍I2C的通信协议。
I2C通信协议包括起始条件、地址和数据传输、停止条件等几个重要的步骤。
首先是起始条件，当总线空闲时，主设备发送一个低电平的起始信号。
接着是发送设备地址和读/写位，主设备将目标设备的地址发送到总线上，并指定读或写操作。
然后是数据传输阶段，主设备和从设备通过总线上的数据线（SDA）进行数据传输。
主设备发送数据，从设备接收数据，或者从设备发送数据，主设备接收数据。
最后是停止条件，当通信完成后，主设备发送一个高电平的停止信号。
除了以上的基本通信协议，I2C还提供了一些高级功能，例如多主设备和主设备无冲突访问。
多主设备可以在同一个总线上进行通信，通过I2C的位操作，主设备可以动态地将总线控制权转移给其他主设备。
主设备无冲突访问是指在多主设备的环境下，通过软件和硬件协同处理，避免多个主设备同时访问总线而导致的冲突问题。
I2C接口在各个领域都有着广泛的应用。
在电子领域中，I2C常用于连接外设，例如温度传感器、湿度传感器、气压传感器等。
这些传感器将采集的数据通过I2C接口传输给单片机，实现环境监测和数据采集。
8051单片机的I2C接口并行扩展
1引言
I2C 总线接口器件在视频处理、移动通信等领域的应用已经非常普遍。
另外，通用的I2C 总线接口器件，如带I2C 总线的RAM，ROM，A/D，D/A，LCD
驱动器等，也越来越多地应用于计算机及自动控制系统中。
随着I2C 接口器件
越来越广泛的应用，8051 系列单片机与他之间的通信越来越频繁。
8051 系列单片机与I2C 总线接口器件通信时，8051 的通用口与I2C 总线器件的SCL，SDA 连接。
根据I2C 总线数据传输协议，8051 必须对其两个通用口进行频繁的置位、清零。
根据基于51 指令系统编制的汇编程序，传送一位
数据，需要9 个机器周期，而对于8051，一个机器周期要耗费6 个时钟周期，即用54 个时钟周期才能传送一位数据。
如此则极大地占用了CPU 的工作时间，降低了系统的工作效率，导致I2C 器件的优势难以显现。
因此，有必要设计8051 与I2C 总线的专用接口电路。
该接口电路能够对I2C 总线上的数据进行自动收发，而CPU 只需要通过并口访问该接口电路中的有关寄存器就可以实现
与I2C 器件的数据交换，从而使整个系统的性能得到提高。
本设计用VHDL 硬件描述语言为工具，用ALTERA 公司的MAXPLUSⅡ软件进行编译仿真，下
载芯片为EPM7128SLC84-15。
2设计目标和要求
为了提高数据传送的速度，设计一个I2C 接口电路。
8051 不直接与I2C 器件交换数据，而是通过并口与该I2C 接口电路交换数据，I2C 总线上的数据传送
也通过该I2C 接口电路来完成。
从而通过CPU 的外部存储器读写指令就可实
现与I2C 器件的数据交换，使对串口的操作用并口的方式来实现。
在I2C 接口电路内部有一个控制寄存器CI0 和一个数据寄存器CI1，即I2C。
