ZYJ(A)压风自救装置说明书

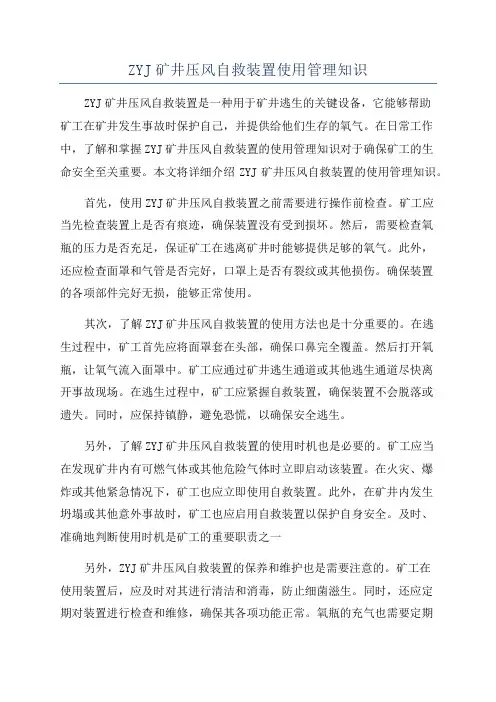

ZYJ矿井压风自救装置使用管理知识ZYJ矿井压风自救装置是一种用于矿井逃生的关键设备，它能够帮助矿工在矿井发生事故时保护自己，并提供给他们生存的氧气。

在日常工作中，了解和掌握ZYJ矿井压风自救装置的使用管理知识对于确保矿工的生命安全至关重要。

本文将详细介绍ZYJ矿井压风自救装置的使用管理知识。

首先，使用ZYJ矿井压风自救装置之前需要进行操作前检查。

矿工应当先检查装置上是否有痕迹，确保装置没有受到损坏。

然后，需要检查氧瓶的压力是否充足，保证矿工在逃离矿井时能够提供足够的氧气。

此外，还应检查面罩和气管是否完好，口罩上是否有裂纹或其他损伤。

确保装置的各项部件完好无损，能够正常使用。

其次，了解ZYJ矿井压风自救装置的使用方法也是十分重要的。

在逃生过程中，矿工首先应将面罩套在头部，确保口鼻完全覆盖。

然后打开氧瓶，让氧气流入面罩中。

矿工应通过矿井逃生通道或其他逃生通道尽快离开事故现场。

在逃生过程中，矿工应紧握自救装置，确保装置不会脱落或遗失。

同时，应保持镇静，避免恐慌，以确保安全逃生。

另外，了解ZYJ矿井压风自救装置的使用时机也是必要的。

矿工应当在发现矿井内有可燃气体或其他危险气体时立即启动该装置。

在火灾、爆炸或其他紧急情况下，矿工也应立即使用自救装置。

此外，在矿井内发生坍塌或其他意外事故时，矿工也应启用自救装置以保护自身安全。

及时、准确地判断使用时机是矿工的重要职责之一另外，ZYJ矿井压风自救装置的保养和维护也是需要注意的。

矿工在使用装置后，应及时对其进行清洁和消毒，防止细菌滋生。

同时，还应定期对装置进行检查和维修，确保其各项功能正常。

氧瓶的充气也需要定期检查，保证氧气充足且压力稳定。

对于损坏的装置或氧瓶，应及时更换或修理，以确保装置的可靠性和安全性。

最后，ZYJ矿井压风自救装置的存放也需要注意。

装置应存放在干燥、通风良好的地方，远离火种和易燃物。

装置不应被长时间放置在阳光下或高温环境中，以免对其造成损坏。

ZYJ（A）矿井压风自救装置使用说明书执行标准： MT 390-1995警告：使用时必须先打开压缩空气开关（流量调节开关），让隔离呼吸面罩里有新鲜空气进入。

一、 概述ZYJ （A）矿井压风自救装置是一种隔离式呼吸保护装置。

主要6．长×宽×高 490×165×320 (mm) 5. 重量 12 kg 四、 结构特征自救装置的结构如图（一）所示：主要由气源接头、输气管、压缩空气气水分离器、减压调节器、压力表、压缩空气开关（流量调节）、呼吸快速接嘴、流量计、隔离呼吸面罩、放水阀等组成。

隔离呼吸面罩的连接采用快速接头的连接方式，方便拆卸清洗、更换。

图（一）1. 减压器调节旋钮2. 压力表3. G1/2外气源活接头4.气水分离器 5. 过滤器 6.放水阀 7. 开关（流量调节开关）8．流量计 9. 快速接头 10. 清洗螺母 11. 弹性导气管 12. 隔离呼吸面罩由于本压风自救装置采用的是流量调节方式来满足佩戴者的呼吸需要，所以特别适宜人的正常呼吸，佩戴时感觉十分顺畅、舒服。

同时由于是开放式的供气方式，所以呼吸面罩始终处于正压力范围内，使佩戴者不会受到毒气的伤害。

五、 工作原理由地面压风站，通过压风管道输送到矿井下工作面的低压风（即压缩空气），经过减压、过滤、分流、限流后成为可供人体呼吸的空气。

当工作面出现有毒有害气体的时候，工作面上的施工人员即可及时带上隔离面罩打开压缩空气开关（流量调节开关）形成自救。

一台压风自救装置可同时供多人使用。

六、 操作使用方法将自救装置安装在煤矿井下工作面中的压风管道上，当工作面发生瓦斯等有毒有害气体突出时，施工人员须马上带上隔离面罩、打开压缩空气开关（流量调节开关），气源应以300～420L/min 的总流量（单个面罩50～60L/min）向隔离呼吸面罩提供新鲜空气，施工人员就带上隔离呼吸面罩形成自救等待救援。

每台压风自救装置上都装有压缩空气气水分离器、减压器和压力表。

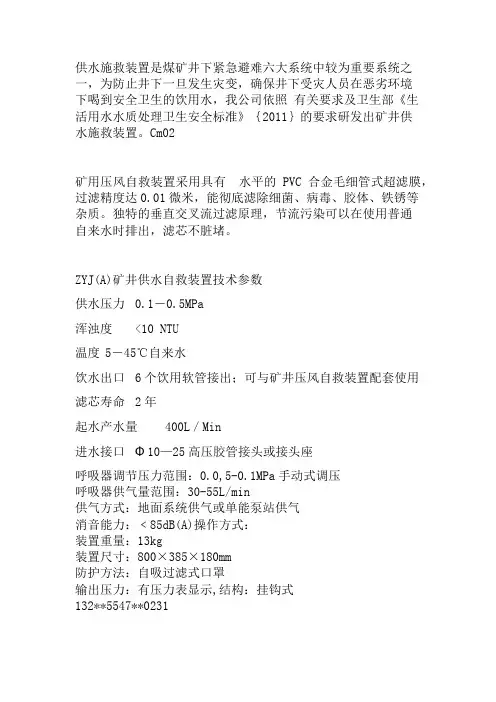

供水施救装置是煤矿井下紧急避难六大系统中较为重要系统之一，为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境
下喝到安全卫生的饮用水，我公司依照有关要求及卫生部《生
活用水水质处理卫生安全标准》｛2011｝的要求研发出矿井供
水施救装置。

Cm02
矿用压风自救装置采用具有水平的PVC合金毛细管式超滤膜，过滤精度达0.01微米，能彻底滤除细菌、病毒、胶体、铁锈等
杂质。

独特的垂直交叉流过滤原理，节流污染可以在使用普通
自来水时排出，滤芯不脏堵。

ZYJ(A)矿井供水自救装置技术参数
供水压力0.1－0.5MPa
浑浊度<10 NTU
温度 5－45℃自来水
饮水出口6个饮用软管接出；可与矿井压风自救装置配套使用
滤芯寿命2年
起水产水量400L／Min
进水接口Ф10—25高压胶管接头或接头座
呼吸器调节压力范围：0.0,5-0.1MPa手动式调压
呼吸器供气量范围：30-55L/min
供气方式：地面系统供气或单能泵站供气
消音能力：﹤85dB(A)操作方式：
装置重量：13kg
装置尺寸：800×385×180mm
防护方法：自吸过滤式口罩
输出压力：有压力表显示,结构：挂钩式
132**5547**0231。

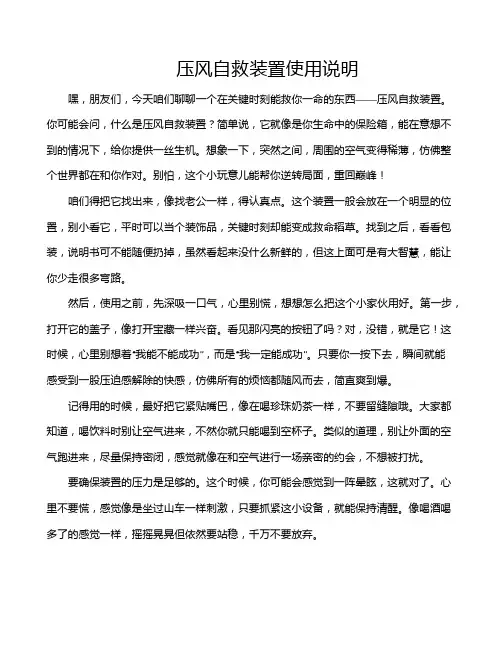

压风自救装置使用说明嘿，朋友们，今天咱们聊聊一个在关键时刻能救你一命的东西——压风自救装置。

你可能会问，什么是压风自救装置？简单说，它就像是你生命中的保险箱，能在意想不到的情况下，给你提供一丝生机。

想象一下，突然之间，周围的空气变得稀薄，仿佛整个世界都在和你作对。

别怕，这个小玩意儿能帮你逆转局面，重回巅峰！咱们得把它找出来，像找老公一样，得认真点。

这个装置一般会放在一个明显的位置，别小看它，平时可以当个装饰品，关键时刻却能变成救命稻草。

找到之后，看看包装，说明书可不能随便扔掉，虽然看起来没什么新鲜的，但这上面可是有大智慧，能让你少走很多弯路。

然后，使用之前，先深吸一口气，心里别慌，想想怎么把这个小家伙用好。

第一步，打开它的盖子，像打开宝藏一样兴奋。

看见那闪亮的按钮了吗？对，没错，就是它！这时候，心里别想着“我能不能成功”，而是“我一定能成功”。

只要你一按下去，瞬间就能感受到一股压迫感解除的快感，仿佛所有的烦恼都随风而去，简直爽到爆。

记得用的时候，最好把它紧贴嘴巴，像在喝珍珠奶茶一样，不要留缝隙哦。

大家都知道，喝饮料时别让空气进来，不然你就只能喝到空杯子。

类似的道理，别让外面的空气跑进来，尽量保持密闭，感觉就像在和空气进行一场亲密的约会，不想被打扰。

要确保装置的压力是足够的。

这个时候，你可能会感觉到一阵晕眩，这就对了。

心里不要慌，感觉像是坐过山车一样刺激，只要抓紧这小设备，就能保持清醒。

像喝酒喝多了的感觉一样，摇摇晃晃但依然要站稳，千万不要放弃。

使用后，咱们可得好好保养它。

就像对待自己的小宠物一样，时不时给它清洁一下。

保持它的干净和整洁，别让灰尘影响它的性能。

每次使用完，记得要检查一下有没有漏气，看看有没有什么损伤。

就像开车要检查油量一样，没必要等到“千钧一发”再想起来。

有些朋友可能会觉得，哎呀，这个装置不就是个小玩意儿，真有必要这么重视吗？我告诉你，平时不把它放在心上，关键时刻可就哭了。

这就像冬天没准备好衣服，结果穿着单薄在外面瑟瑟发抖，人生的无奈往往就出在这些小细节上。

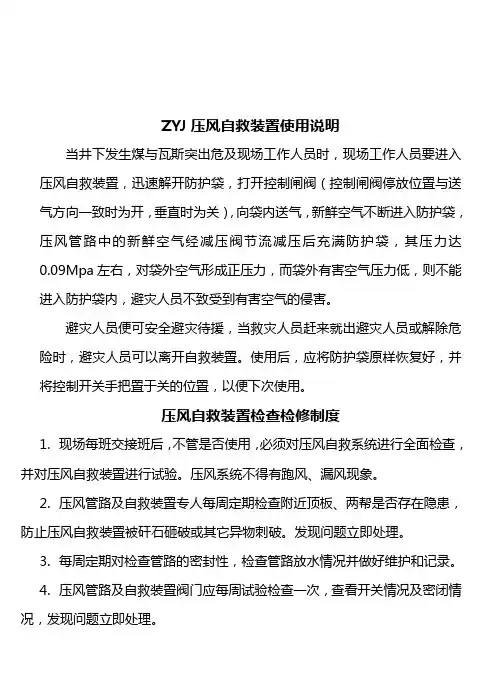

ZYJ压风自救装置使用说明
当井下发生煤与瓦斯突出危及现场工作人员时，现场工作人员要进入压风自救装置，迅速解开防护袋，打开控制闸阀（控制闸阀停放位置与送气方向一致时为开，垂直时为关），向袋内送气，新鲜空气不断进入防护袋，压风管路中的新鲜空气经减压阀节流减压后充满防护袋，其压力达
0.09Mpa左右，对袋外空气形成正压力，而袋外有害空气压力低，则不能
进入防护袋内，避灾人员不致受到有害空气的侵害。

避灾人员便可安全避灾待援，当救灾人员赶来就出避灾人员或解除危险时，避灾人员可以离开自救装置。

使用后，应将防护袋原样恢复好，并将控制开关手把置于关的位置，以便下次使用。

压风自救装置检查检修制度
1.现场每班交接班后，不管是否使用，必须对压风自救系统进行全面检查，并对压风自救装置进行试验。

压风系统不得有跑风、漏风现象。

2.压风管路及自救装置专人每周定期检查附近顶板、两帮是否存在隐患，防止压风自救装置被矸石砸破或其它异物刺破。

发现问题立即处理。

3.每周定期对检查管路的密封性，检查管路放水情况并做好维护和记录。

4.压风管路及自救装置阀门应每周试验检查一次，查看开关情况及密闭情况，发现问题立即处理。

5.压风管路及自救装置专人每周定期除尘，管路锈蚀后应除锈刷漆。

6.压风管路及自救装置必须对每趟管线、每台闸阀及周围环境卫生都落实到每个包机人，做到“岗位固定、分工包干、挂牌留名、责任到人”。

7.管路应吊挂整齐符合要求，管路应编号，与轨道、电缆间距符合要求。

矿井供水自救装置使用说明
矿井供水自救装置为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境下喝到安全卫生的饮用水。

如在紧急情况下，井下人员需要施救饮水时，则打开箱门，再打开相应出水口的阀门，就可以直接喝上干净的水，以等待及时的救援。

注意：不能猛力拉拽！
矿井压风自救装置使用方法：
当井下发生煤与瓦斯突出危及在场人员生命或发现有煤与瓦斯突出预兆时，或瓦斯严重超标，对工作人员生命有严重威胁时，现场工作人员要以最快的速度打开压风自救装置的箱门，再打开气动阀，带上面罩进行呼吸，待援。

按图示注意：不能猛力拉拽！
图1，拉出插销，把门打开
图2，打开进气阀，观察压力指示。

图3拿出呼吸面罩，戴在口鼻上，进行自然呼吸，戴上头带。

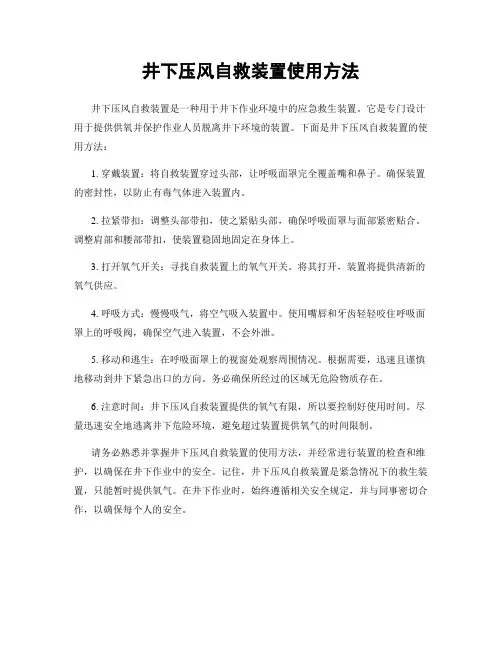

井下压风自救装置使用方法
井下压风自救装置是一种用于井下作业环境中的应急救生装置。

它是专门设计用于提供供氧并保护作业人员脱离井下环境的装置。

下面是井下压风自救装置的使用方法：
1. 穿戴装置：将自救装置穿过头部，让呼吸面罩完全覆盖嘴和鼻子。

确保装置的密封性，以防止有毒气体进入装置内。

2. 拉紧带扣：调整头部带扣，使之紧贴头部，确保呼吸面罩与面部紧密贴合。

调整肩部和腰部带扣，使装置稳固地固定在身体上。

3. 打开氧气开关：寻找自救装置上的氧气开关。

将其打开，装置将提供清新的氧气供应。

4. 呼吸方式：慢慢吸气，将空气吸入装置中。

使用嘴唇和牙齿轻轻咬住呼吸面罩上的呼吸阀，确保空气进入装置，不会外泄。

5. 移动和逃生：在呼吸面罩上的视窗处观察周围情况。

根据需要，迅速且谨慎地移动到井下紧急出口的方向。

务必确保所经过的区域无危险物质存在。

6. 注意时间：井下压风自救装置提供的氧气有限，所以要控制好使用时间。

尽量迅速安全地逃离井下危险环境，避免超过装置提供氧气的时间限制。

请务必熟悉并掌握井下压风自救装置的使用方法，并经常进行装置的检查和维护，以确保在井下作业中的安全。

记住，井下压风自救装置是紧急情况下的救生装置，只能暂时提供氧气。

在井下作业时，始终遵循相关安全规定，并与同事密切合作，以确保每个人的安全。

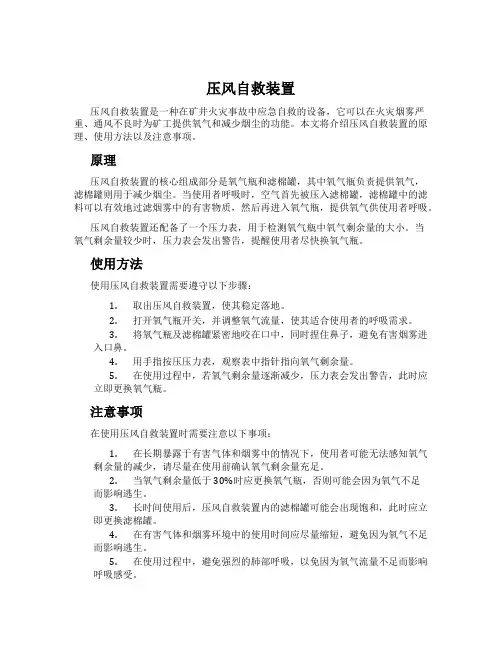

压风自救装置压风自救装置是一种在矿井火灾事故中应急自救的设备，它可以在火灾烟雾严重、通风不良时为矿工提供氧气和减少烟尘的功能。

本文将介绍压风自救装置的原理、使用方法以及注意事项。

原理压风自救装置的核心组成部分是氧气瓶和滤棉罐，其中氧气瓶负责提供氧气，滤棉罐则用于减少烟尘。

当使用者呼吸时，空气首先被压入滤棉罐，滤棉罐中的滤料可以有效地过滤烟雾中的有害物质，然后再进入氧气瓶，提供氧气供使用者呼吸。

压风自救装置还配备了一个压力表，用于检测氧气瓶中氧气剩余量的大小。

当氧气剩余量较少时，压力表会发出警告，提醒使用者尽快换氧气瓶。

使用方法使用压风自救装置需要遵守以下步骤：1.取出压风自救装置，使其稳定落地。

2.打开氧气瓶开关，并调整氧气流量，使其适合使用者的呼吸需求。

3.将氧气瓶及滤棉罐紧密地咬在口中，同时捏住鼻子，避免有害烟雾进入口鼻。

4.用手指按压压力表，观察表中指针指向氧气剩余量。

5.在使用过程中，若氧气剩余量逐渐减少，压力表会发出警告，此时应立即更换氧气瓶。

注意事项在使用压风自救装置时需要注意以下事项：1.在长期暴露于有害气体和烟雾中的情况下，使用者可能无法感知氧气剩余量的减少，请尽量在使用前确认氧气剩余量充足。

2.当氧气剩余量低于30%时应更换氧气瓶，否则可能会因为氧气不足而影响逃生。

3.长时间使用后，压风自救装置内的滤棉罐可能会出现饱和，此时应立即更换滤棉罐。

4.在有害气体和烟雾环境中的使用时间应尽量缩短，避免因为氧气不足而影响逃生。

5.在使用过程中，避免强烈的肺部呼吸，以免因为氧气流量不足而影响呼吸感受。

结语压风自救装置在矿井火灾事故中发挥了重要作用，能够为矿工提供及时救援。

使用者在使用时也应该遵守注意事项，确保能够安全逃生。

矿井压风自救装置操作规程一、目的与范围为了保障矿工在井下遇到突发情况时的安全，提高压风自救装置的使用效率，特制定本操作规程。

本规程适用于所有参与矿井作业的人员。

二、基本原则1.安全第一，自救为主。

在遇到突发情况时，首先要确保自身安全，遵循自救原则，迅速使用压风自救装置。

2.统一指挥，协同行动。

在使用压风自救装置时，应由专门负责的指挥员指挥和协调各项工作。

3.快速使用，高效逃离。

使用压风自救装置的目的是为了迅速逃离现场，避免事态扩大化。

4.事后报告，总结经验。

使用压风自救装置后，应及时向上级报告情况，并总结经验教训，改进工作。

三、操作步骤1.发现紧急情况后立即向上级报告，并向现场指挥员汇报情况。

2.指挥员根据情况发布紧急撤离指令，并指定一个或多个出口作为集结点。

3.所有人员迅速将压风自救装置取出，检查是否合格、齐全，并正确佩戴在身上。

4.指挥员通知所有人员集结到指定的出口集结点，并组织人员进行清点，确保无人落单。

5.指挥员核实集结人数后，下达撤离指令，全体人员同时行动，迅速撤离现场。

6.在撤离过程中，要保持队伍的紧凑，注意跟随指挥员的指示，避免发生踩踏等意外事故。

7.集结到安全地点后，指挥员组织人员进行再次清点，并核对人员是否携带了压风自救装置。

8.指挥员将情况向上级报告，并按照要求将压风自救装置进行检查、清洁和消毒。

9.经过事后总结，总结经验教训，及时改进相应的工作措施。

四、操作注意事项1.在矿井作业过程中，时刻保持对压风自救装置的检查和维护，确保其性能正常。

2.对新员工进行压风自救装置的操作培训，提高其自身的操作能力。

3.任何时候都不得擅自拆卸、修改或损坏压风自救装置。

4.每月对压风自救装置进行一次全面检查，确保其完好无损，如发现问题及时更换。

5.擅长使用压风自救装置的人员要及时向其他人员传授使用技巧和注意事项。

6.在进行模拟演练时，要确保每个参与人员都佩戴了真实的压风自救装置。

7.在使用压风自救装置时，要注意维持正常的呼吸节奏，避免过度呼吸造成呼吸不畅。

ZYJ型压风供水自救装置，ZYJ型压风供水自救装置特点ZYJ型压风供水自救装置特点ZYJ型压风供水自救装置具有减压、流量调节、消音、泄水、防尘等功能。

结构轻巧、使用方便、快捷。

当煤矿井下瓦斯超标时，通过该装置向工作人员提供新鲜空气，达到安全避灾的作用。

ZYJ型压风供水自救装置技术参数1、型号：ZYJ2、压风气源压力：0.3-0.7Mpa3、气源质量：无毒无害4、单个装置在0.3Mpa耗气量：100-150L/min5、供气方式：连接压风自救系统或有单独配气站6、减压噪音：≤85db7、操作方式：手动调节、操作8、重量：0.5Kg9、饮水出口：5个使用软管（有卫生许可证，能够饮用）接出，和矿井压风自救装置配套使用；10、寿命：2年（家庭净水时）；11、起始产水量：400 L/min；12、进水接口：ф10-25高压胶管接头或接头座。

ZYJ型压风供水自救装置产品优点ZYJ型压风自救装置解决了老式压风自救器在使用过程中，工人用头伸进风筒布袋遮挡视线，不能了解周围环境的变化，从而产生的情绪焦虑，影响自救等问题。

发生矿难后，煤矿工人如果长时间使用老式压风自救装置，长时间呼吸没有过滤干净的空气，事后容易对身体尤其是肺部造成很大的伤害。

老式压风自救装置由于空气的声音没有调节，噪音过大，容易加大工人的负面情绪。

ZYJ型压风供水自救装置产品适用范围ZYJ型压风自救装置是一种利用地面压风机,将无毒无害的空气经压风管道送至压风自救装置,在发生灾难或有毒气体侵害时供人呼吸的一种永久性自救装置。

主要用于具有煤与瓦斯突出的煤矿井下救灾防护,安装在峒室、有人工作的场所及人员流动较大的井巷，也可安装在掘进和回采工作面，当发生煤与瓦斯突出前有预兆出现时，入井人员就可以就近进入压风自救装置，打开阀门避灾，等待救援。

Luyigs03。

安全生产许可证申报资料
申报单位：陕西神木神源煤炭矿业
有限公司
申报类型：延期
压风自救系统文字说明
矿井在工业场地建有空压机房，安装3台LGB-10/8型螺杆式空气压缩机，2台工作，1台备用。

每台额定排气量为10m³/min，额定压力0.8MPa，额定功率55kW，冷却方式为风冷。

矿井采用一趟DN100无缝钢管沿主斜井敷设入井，至井底后分两趟分别沿5-2煤运输大巷和5-2煤辅助运输大巷铺设至4-2煤和4-3煤层工作面各用风地点。

井下大巷主管路选用DN100无缝钢管，工作面支管选用DN75无缝钢管。

大巷每隔200m设有一个三通和供气阀门，井下在采、掘工作面及永久避难硐室等地点设置有6组ZYJ（A）型压风自救装置。

安装及使用本产品前请仔细阅读使用说明书ZYJ —（ A）压风自救装置使用说明书执行标准 :MT390-1995Q/JJH001-2011济南嘉宏科技有限责任公司版本 01/2015一、应用范围ZYJ—(A) 型压风自救装置主要用于具有煤与瓦斯突出的煤矿井下救灾防护。

当煤与瓦斯突出或有突出预兆时，工作人员可就近进入自救装置内避灾，戴上呼吸器，等待救援。

二、技术特征及型号说明1、型号含义说明Z Y J—(A)设计序号自救压风装置2、技术参数表分类序号名称规格1系统供气压力0.3-0.7MPa( 若外部供气压力＞1MPa，必须安装降压装置 )2呼吸器调节压力范围0.05-0.08MPa （手动式调压）3呼吸器供气量范围30-55L/min4供气方式地面系统供气或单能泵站供气压风5消音能力＜ 85dB(A)6操作方式手动7防护方法自吸过滤式口罩8输出压力有压力表显示9压力表规格 0-0.25MPa （在调试时能清晰地观察到呼吸器气压值）10减压阀装置具减压、消音、过滤（水、油）、自动排水、防尘等功能11呼吸口罩压力＞ 300Pa三、呼吸器结构及功能：1、结构：ZYJ—（A ）压风自救装置是由外管路系统、压风接口、开关阀、进气连接管、压力表、气动减压阀、呼吸口罩等构成。

2、功能：装置具有稳定调节压力、手动流量调节、过滤、排水、防尘等五种功能，通过该装置输送新鲜空气，使避灾人员能呼吸轻松，达到安全避灾，稳定工作情绪。

四、安装、使用及维护1、安装：安装前，首先确定外部供气压力。

供气压力应小于1MPa, 如果压力超出范围，必须安装降压装置。

一般在大巷中，或上下顺槽装设呼吸器。

安装时，需严格依照煤矿安全生产章程进行安装，每隔50 米安装一组或几组。

最好安装在靠巷道边沿，或专门避灾的小硐室里。

这样，既不妨碍运输，也可以使呼吸器延长使用寿命。

压风自救装置应安装在工作面硐室或安全硐室靠邻处，车场及流动人员多的风段内要安装在弯道内侧或专门硐室内。

山西晋煤集团赵庄煤业有限责任公司压风自救装置使用管理办法根据煤矿井下安全避险系统要求，规范我公司井下作业地点压风自救装置日常管理，让井下工作人员都能了解、维护和熟练使用本系统，真正起到紧急避险的作用，特编写本管理办法。

一、安装标准压风自救装置设置应符合下列要求：1、压风自救装置安装在采掘工作面巷道内的压缩空气管道上，设置在宽敞、支护良好、水沟盖板齐全、没有杂物堆，无淋水的人行道侧，人行道宽度应保持在0.5m以上；压风自救装置必须固定牢固，安设时必须统一高度（箱体上沿距底板的高度为1.5m左右，箱体间隔0.5m）；2、压风自救系统适用的压风管道供气压力为0.3～0.7MPa；在0.3 MPa压力时，压风自救装置的供气量应在100～150L/min范围内；压风自救装置工作时的噪声应小于85分贝。

；3、压风自救装置应保持连续供风。

因故障中断供风，施工队组必须及时汇报矿调度室，现场安检员必须立即通知停供风区域施工人员停止作业，恢复供风后方可生产（压风自救装置停供风的不准进行割煤、支护、放炮、施工防突钻孔等一切生产工作）。

4、安装在距工作面迎头（或回采工作面）25～40m范围内（回风巷独头巷道小于40m的压风自救装置设置开路横川上风侧）；5、掘进工作面共安装3组，每组6个；6、综采工作面安装在紧靠回采工作面两条进风巷道内，每条巷道各安装5组，共10组，每组6个；7、爆破地点、撤离人员与警戒人员所在位置以及回风道有人作业处等地点至少设置一组压风自救装置；8、打钻地点每台钻机配备一组压风自救装置，50m内钻机可以共用一组压风自救装置，但必须保证足够人员使用；9、每班应指定人员进行清扫维护，保证压风自救装置无积尘和漏风现象，压风自救装置箱体内不准存放任何物品。

压风自救装置必须建立压风自救装置管理牌版，并建立压风自救装置检查记录台账。

10、压风自救管理牌板吊挂在压风自救装置2m范围内，填写标准见下表：二、使用当井下发生煤与瓦斯突出危及在场人员生命或发现有煤与瓦斯突出预兆时，或瓦斯严重超标，对工作人员生命有严重威胁时，现场工作面人员要以最快的速度打开压风自救装置的箱门，再打开气动阀，带上面罩进行呼吸，等待救援。

压风供水自救装置
压风供水自救装置概述
ZYJ（A）型矿井压风供水自救装置是一种隔绝式气体呼吸装置和排水装置于一体的新型产品，该装置有恒定的供气量，恒定的供水，有手动稳定的调压的装置。

压风供水自救装置主要构造
ZYJ（A）型矿井压风供水自救装置，此装置在压风自救装置的基础上增加了，进水管、净水过滤器、水型压力表、排水装置（多组）等。

同样箱体、安装板、总进气管、总进水管采用不锈钢制造而成。

一箱六组供水，六组供气（可根据要求设计组别）。

该装置中除能经由自吸过滤式口罩直接呼吸到新鲜空气外，还能喝到经净水过滤器过滤后的市政自来水。

新鲜空气和水中间均通过弹簧软管连接，可自由伸缩，使用方便。

该装置的净水过滤器滤芯采用目前流行的水质过滤先进PP棉进口滤芯，能够对各类杂质、铁锈、淤泥、胶状物、悬浮物、有机物、余氯及其他物质进行多次过滤，并能对细菌、异色异味物质、细小污染物、吸附有物质进行有效祛除，水质甘甜可口。

大大改善了净化水的水质，
压风供水自救装置主要技术参数。

压风自救装置综述压缩空气自救装置是一种固定在生产场所附近的固定自救装置，它的气源来自于生产动力系统——压缩空气管路系统。

由于管路内的压缩空气具有较高的压力和流量，不能直接用于呼吸，必须经过减压、节流使其达到适宜人体呼吸的压力和流量值，并要同时解决消声(由于减压引起)和空气净化问题。

通过可调式气流阀调节节流面积，以适应不同供风压力下的流量要求，按健康人在静止状态吸气20L／min，在剧烈运动和紧张状态下吸气60～80L／min的标准，确定压风自救装置的供风量应≥100L/min。

技术原理图1 ZY—M型压风自救装置结构示意图1—盒体；2—送风器；3—卡箍；4—波纹软管；5—紧固螺母；6—半面罩(1)动作原理煤炭科学研究总院重庆分院研制的ZY—M型压风自救装置由盒体1、送风器2、卡箍3、波纹软管4、紧固螺母5和半面罩6组成(见图1)。

盒体用螺母固定在工作面支架上，装置使用时将箱盒盖打开，取出半面罩并佩戴好，波纹管随之伸直，转动送风器外套打开气阀，压风经送风器内部的调节阀、过滤装置、波纹软管至半面罩输送给避灾工人，供风能力为100L／min。

送风器同时具有开关、节流、减压、消音的功能，因而送给的压风清洁，工人呼吸后感到舒适。

(2)安设地点与方式压风自救装置安设在距采掘工作面25～40m的采区巷道、综采工作面、高档普采工作面、爆破员操作起爆器的地点、警戒人员及撤离人员的位置。

在采掘工作面的回风巷中有人作业处，每隔50 m安设一组压风自救器，每组压风自救系统一般可供4～8人使用，压缩空气供风量每人不得少于0.1 m3／min。

如图2所示：图2 ZY—J型压风自救系统安装图1—三通；2—气管；3—弯头；4—接头；5—球阀；6—气管；7—自救器；8—卡子；9—防护袋图3 综采工作面压风自救系统安装布置图1—阀门；2—放水器；3一气水分离器；4—主管；5—支管；6一压风自救装置；7—支架；8—采煤机综采工作面压风自救系统由压风自救装置、管路、放水器、气水分离器组成。

ZYJ型矿井压风自救装置产品介绍一．用途ZYJ型矿井压风自救装置，是根据我国矿井的实际情况和呼吸救护现场的实际经验，而开发研制的一种新型压风自救装置。

该装置主要用于具有煤与瓦斯突出的煤矿井下救灾防护。

一般情况下，井下安装自救（呼吸器）的个数不得少于井下全员的三分之一。

二．主要技术指标三．设计原理.结构与功能：1.原理：该呼吸器为隔绝式防护装置，当煤矿井下出现煤与瓦斯突出预兆或突出灾变时，避灾人员立即跑步进入附近的自救装置内，先打开通气开关，再打开防护袋，然后迅速将头部钻进防护袋内。

此时，功能装置已完成泄水、过滤、防尘、减压、消音等程序，进入正常的空气，供避灾人员呼吸。

由于防护袋内此时为0.05-0.1兆帕的压力，而袋外有毒有害气体压力低，因此袋内形成正压力，有毒有害气体不能直入到袋内，避灾人员不会受到有毒有害气体的侵害。

2.结构：压风自救装置由外管系统、内管、铜球阀、功能装置和披肩袋等构成。

3.功能：压风自救装置具有稳定压力调节、流量调节、三级消音、过滤、泄水、防尘六种功能。

通过该装置供出的新鲜空气，可使避灾人员自我感到舒适，达到安全避灾、稳定情绪的作用。

四．安装检查及使用：1.安装：凡具有煤与瓦斯突出危险的矿井，在井下峒室，掘进、回采工作面，上下顺槽及流动人员较多的地方以及井下有关站房都可安装压风自救装置。

自救装置集中安装的地方叫做自救站，其安装的呼吸器个数必须大于在场的工作人员的人数。

一般在大巷中，或上下顺槽装设自救器装置，每隔50米，安装一组或几组，最好安装在靠巷道边沿，或专门避灾的小峒室里。

这样既不妨碍运输，也可以延长自救装置的使用寿命。

安装方式：压风自救器安装高度一般为1-1.2米，可让避灾人员能顺利进出防护袋，并能舒适的坐蹲在里面。

安装地点要选择在顺槽的两帮顶底板完善平坦处，以防止避灾人员进入袋前摔跤和由于片帮冒顶打伤人员而达不到救灾的目的。

2.检查：安装完成后，要进行全矿的系统集中检查和个别抽查试用。

ZYJ(A)型矿井压风自救装置一、工作原理1、供气工作原理。

自救装置利用井下压风系统或单能泵站作为气源，从供气快接头处接入装置，经压风供气管系、分支供气球阀、减压器及压力表、呼吸面罩软管、呼吸面罩、供避灾人员呼吸使用，当煤矿井下出现突发性灾变时，避灾人员打开自救装置箱门，开启分支供气球阀，取出呼吸面罩，戴在嘴上进行呼吸自救。

根据需要操作风量调节手柄，使呼吸半面罩内达到0.05～0.1MPa压力，大于外界环境压力，罩内形成正压力，有害气体不能进入到罩内，达到避灾人员不受到有毒气体侵害之目的。

2、供水工作原理。

自救装置利用井下供水施救系统作为水源，从供水接头处接入装置，经供水减压调节器、供水压力表、主供水球阀、供水过滤装置、饮用水管系、分支饮用水球阀、分支饮用水软管、供避灾人员饮用，补充体内水分，保持体力，延长待援时间。

二、操作使用方法1、开启箱体门。

打开插销，开启压风自救装置箱体门。

2、佩戴呼吸半面罩。

取出呼吸半面罩，摘下安全帽，将呼吸面罩的头带套在头上，调节好半面罩的松紧度，用呼吸半面罩罩住口鼻，戴好安全帽。

3、打开气源球阀。

左手扶住呼吸面罩，右手打开分支气源球阀。

4、调节供气压力。

呼吸面罩内的供气流量如不合适，可将减压器上部的调压旋钮向上拉起，顺时针转，压力上升，逆时针转，压力下降。

调节到呼吸自如后将调压旋钮按下锁定。

5、储水杯的积水排放。

当储水器中积水较多时，用手将储水杯底部的排水阀向上按动，可将积水排出。

6、打开主供水球阀。

避灾人员需要时可打开供水减压器后面的主供水球阀。

7、打开分支饮水球阀。

避灾人员即可通过饮水管饮水。

集体防护使用。

装置共六套呼吸半面罩及饮用水管，可供六人同时使用。

使用时不能猛力拉拽面罩，以防拉断呼吸面罩软管。

二、安装及检查在煤矿采掘工作面、上下顺槽、井下硐室、避灾路线及流动人员较多的地方都要安装矿井压风自救装置。

自救装置可以直接连入压风系统中，也可以接在单能泵站上。

自救装置集中安装的地方，叫自救站，自救装置呼吸面罩的数量必须大于在场工作人员的人数。
