矿用压风自救装置使用的性能参数

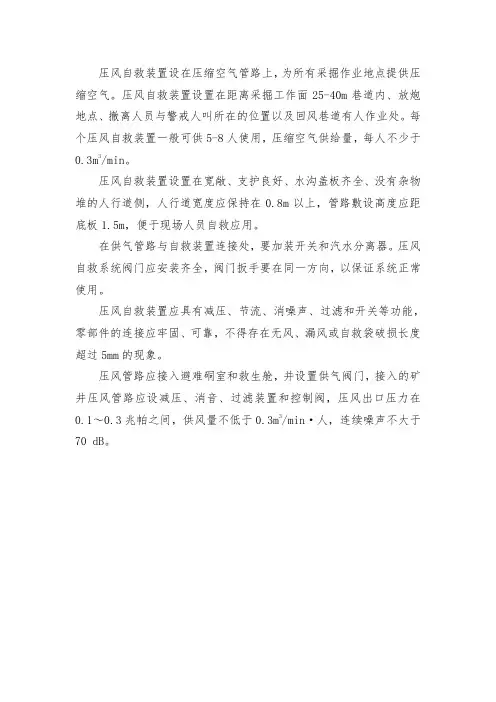

压风自救装置设在压缩空气管路上，为所有采掘作业地点提供压缩空气。

压风自救装置设置在距离采掘工作面25-40m巷道内、放炮地点、撤离人员与警戒人叫所在的位置以及回风巷道有人作业处。

每个压风自救装置一般可供5-8人使用，压缩空气供给量，每人不少于0.3m3/min。

压风自救装置设置在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.8m以上，管路敷设高度应距底板1.5m，便于现场人员自救应用。

在供气管路与自救装置连接处，要加装开关和汽水分离器。

压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用。

压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5mm的现象。

压风管路应接入避难硐室和救生舱，并设置供气阀门，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3兆帕之间，供风量不低于0.3m3/min·人，连续噪声不大于70 dB。

ZYJ（A）矿井压风自救装置使用说明书执行标准： MT 390-1995警告：使用时必须先打开压缩空气开关（流量调节开关），让隔离呼吸面罩里有新鲜空气进入。

一、 概述ZYJ （A）矿井压风自救装置是一种隔离式呼吸保护装置。

主要6．长×宽×高 490×165×320 (mm) 5. 重量 12 kg 四、 结构特征自救装置的结构如图（一）所示：主要由气源接头、输气管、压缩空气气水分离器、减压调节器、压力表、压缩空气开关（流量调节）、呼吸快速接嘴、流量计、隔离呼吸面罩、放水阀等组成。

隔离呼吸面罩的连接采用快速接头的连接方式，方便拆卸清洗、更换。

图（一）1. 减压器调节旋钮2. 压力表3. G1/2外气源活接头4.气水分离器 5. 过滤器 6.放水阀 7. 开关（流量调节开关）8．流量计 9. 快速接头 10. 清洗螺母 11. 弹性导气管 12. 隔离呼吸面罩由于本压风自救装置采用的是流量调节方式来满足佩戴者的呼吸需要，所以特别适宜人的正常呼吸，佩戴时感觉十分顺畅、舒服。

同时由于是开放式的供气方式，所以呼吸面罩始终处于正压力范围内，使佩戴者不会受到毒气的伤害。

五、 工作原理由地面压风站，通过压风管道输送到矿井下工作面的低压风（即压缩空气），经过减压、过滤、分流、限流后成为可供人体呼吸的空气。

当工作面出现有毒有害气体的时候，工作面上的施工人员即可及时带上隔离面罩打开压缩空气开关（流量调节开关）形成自救。

一台压风自救装置可同时供多人使用。

六、 操作使用方法将自救装置安装在煤矿井下工作面中的压风管道上，当工作面发生瓦斯等有毒有害气体突出时，施工人员须马上带上隔离面罩、打开压缩空气开关（流量调节开关），气源应以300～420L/min 的总流量（单个面罩50～60L/min）向隔离呼吸面罩提供新鲜空气，施工人员就带上隔离呼吸面罩形成自救等待救援。

每台压风自救装置上都装有压缩空气气水分离器、减压器和压力表。

供水施救装置是煤矿井下紧急避难六大系统中较为重要系统之一，为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境
下喝到安全卫生的饮用水，我公司依照有关要求及卫生部《生
活用水水质处理卫生安全标准》｛2011｝的要求研发出矿井供
水施救装置。

Cm02
矿用压风自救装置采用具有水平的PVC合金毛细管式超滤膜，过滤精度达0.01微米，能彻底滤除细菌、病毒、胶体、铁锈等
杂质。

独特的垂直交叉流过滤原理，节流污染可以在使用普通
自来水时排出，滤芯不脏堵。

ZYJ(A)矿井供水自救装置技术参数
供水压力0.1－0.5MPa
浑浊度<10 NTU
温度 5－45℃自来水
饮水出口6个饮用软管接出；可与矿井压风自救装置配套使用
滤芯寿命2年
起水产水量400L／Min
进水接口Ф10—25高压胶管接头或接头座
呼吸器调节压力范围：0.0,5-0.1MPa手动式调压
呼吸器供气量范围：30-55L/min
供气方式：地面系统供气或单能泵站供气
消音能力：﹤85dB(A)操作方式：
装置重量：13kg
装置尺寸：800×385×180mm
防护方法：自吸过滤式口罩
输出压力：有压力表显示,结构：挂钩式
132**5547**0231。

矿井压风自救装置技术条件MT 390-1995发布单位：煤炭工业部1 主题内容与适用范围本标准规定了矿井压风自救装置的技术要求、试验方法、检验规则、标志、包装和贮存。

本标准适用于由压风管道供风的压风自救装置(以下简称装置)。

2 引用标准GB／T 2626 自吸过滤式防尘口罩通用技术GB 5898 凿岩机械与风动工具噪声测量法工程法GBl0111 利用随机数骰子进行随机抽样的方法MT 113 煤矿井下用非金属(聚合物)制品安全性能检验规范3 技术要求3．1 产品应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。

3．2 自制件经检验合格、外协件、外购件具有合格证或经检验合格方可用于装配。

3．3 装置的防护袋、送气管的材料应符合MT 113的规定。

3．4 装置配有口罩时，口罩用材料应符合GB 2626的规定。

3．5 装置零、部件的连接应牢固、可靠。

3．6 装置的外表面应光滑、无毛刺，表面涂、镀层应均匀、牢固。

3．7 装置应具有减压、节流、消噪声、过滤和开关等功能。

3．8 装置的操作应简单、快捷、可靠。

3．9 避灾人员在使用装置时，应感到舒适、无刺痛和压迫感。

3．10 装置适用的压风管道供气压力为0．3～0．7MPa，在0．3MPa压力时，每个装置的排气量应在100～150L／min范围内。

3．11 装置工作时的噪声应小于85dB(A)。

4 试验方法4．1 一般规定4．1．1 试验用压力表、气体流量计的准确度不低于2．5％；声级计为Ⅱ型。

仪表应由法定检验部门检验合格并在有效期内使用。

4．1．2 试验时，气源压力不小于0．75MPa，稳定、可调。

4．1．3 试验系统如下图所示：试验系统示意图1—气源；2—开关；3—压力表；4—被测装置；5—气体流量计4．1．4 气体压力和流量的测量次数应不少于3次，以其算术平均值作为被测量值。

4．2 外观质量检查用感观法按本标准3．5、3．6、3．7、3．8条的规定检验。

ZYJ(C)矿井压风自救装置技术参数（煤安号：MLA110007）
名称规格
箱体: 不锈钢
箱体厚度: 1-2mm
锁: 插入式（不锈钢），应急时能及时打开
送气阀手把: 长度应在70 mm以上，应急时容易操作
系统供气压力：0.3-0.7MPa
呼吸器调节压力范围：0.0 5-0.1MPa（手动式调压）
呼吸器供气量范围：30-55L/min（单个呼吸面罩供气量）
供气方式：地面系统供气或单能泵站供气
消音能力：﹤70dB(A)
操作方式：手动
重量：13kg
防护方法：医用氧气面罩，轻型（考虑会长时间戴）有卫生许可证面罩连接气管: 4 m以上（考虑应有活动范围）无毒
输入压力： 1.6 MPa压力表，监测总管道内压力
输出压力：有压力表显示
压力表: 规格0-0.1MPa（在调试时能清晰地观察到气压值）
结构：挂钩式下面有固定孔；穿线式
外形尺寸：800×370×160 (单位：mm)
减压阀装置: 具减压、消音、过滤（水、油）、自动排水、防尘装置: 每套内装六组，可供六人同时使用
接气方式: 插入式：用高压胶管ø10、ø16、ø19、ø25快插接头拧入式：6分、4分接头或接头座
供货数量：66套
供货日期：合同签订后十日内。

ZYJ型压风供水自救装置，ZYJ型压风供水自救装置特点ZYJ型压风供水自救装置特点ZYJ型压风供水自救装置具有减压、流量调节、消音、泄水、防尘等功能。

结构轻巧、使用方便、快捷。

当煤矿井下瓦斯超标时，通过该装置向工作人员提供新鲜空气，达到安全避灾的作用。

ZYJ型压风供水自救装置技术参数1、型号：ZYJ2、压风气源压力：0.3-0.7Mpa3、气源质量：无毒无害4、单个装置在0.3Mpa耗气量：100-150L/min5、供气方式：连接压风自救系统或有单独配气站6、减压噪音：≤85db7、操作方式：手动调节、操作8、重量：0.5Kg9、饮水出口：5个使用软管（有卫生许可证，能够饮用）接出，和矿井压风自救装置配套使用；10、寿命：2年（家庭净水时）；11、起始产水量：400 L/min；12、进水接口：ф10-25高压胶管接头或接头座。

ZYJ型压风供水自救装置产品优点ZYJ型压风自救装置解决了老式压风自救器在使用过程中，工人用头伸进风筒布袋遮挡视线，不能了解周围环境的变化，从而产生的情绪焦虑，影响自救等问题。

发生矿难后，煤矿工人如果长时间使用老式压风自救装置，长时间呼吸没有过滤干净的空气，事后容易对身体尤其是肺部造成很大的伤害。

老式压风自救装置由于空气的声音没有调节，噪音过大，容易加大工人的负面情绪。

ZYJ型压风供水自救装置产品适用范围ZYJ型压风自救装置是一种利用地面压风机,将无毒无害的空气经压风管道送至压风自救装置,在发生灾难或有毒气体侵害时供人呼吸的一种永久性自救装置。

主要用于具有煤与瓦斯突出的煤矿井下救灾防护,安装在峒室、有人工作的场所及人员流动较大的井巷，也可安装在掘进和回采工作面，当发生煤与瓦斯突出前有预兆出现时，入井人员就可以就近进入压风自救装置，打开阀门避灾，等待救援。

Luyigs03。

矿用自救器标准：
矿用自救器是一种专门为煤矿工人设计的个人防护设备，用于在矿井事故中提供短时间内的呼吸保护。

它通常是一种小型设备，佩戴在矿工的身上，以便在发生事故时能够快速反应并自救。

在中国，矿用自救器的标准主要参考《矿用自救器》(GB / T 22977-2008)进行制定。

具体标准可能包括以下方面：
1.尺寸和重量：矿用自救器的尺寸和重量应符合人体工程学的要求，以便矿工能够舒
适地佩戴和使用。

2.呼吸保护时间：矿用自救器提供的呼吸保护时间应至少为30分钟，以满足矿工在逃
生过程中的基本需求。

3.呼吸阻力：自救器的呼吸阻力应适中，以保证矿工在使用过程中能够正常呼吸，同
时避免过度消耗体力。

4.防毒性能：自救器应具备有效的防毒性能，能够过滤矿井中的有毒气体，提供清洁
的空气供矿工呼吸。

5.耐压性能：自救器应能承受一定的压力变化，以确保在矿井内外的压力变化时仍能
正常工作。

6.可靠性：自救器的可靠性是至关重要的，应经过严格的测试和检验，以确保在关键
时刻能够正常工作。

7.使用寿命：自救器的使用寿命应符合相关规定，以确保在使用期间不会失效。

压风供水自救装置
压风供水自救装置概述
ZYJ（A）型矿井压风供水自救装置是一种隔绝式气体呼吸装置和排水装置于一体的新型产品，该装置有恒定的供气量，恒定的供水，有手动稳定的调压的装置。

压风供水自救装置主要构造
ZYJ（A）型矿井压风供水自救装置，此装置在压风自救装置的基础上增加了，进水管、净水过滤器、水型压力表、排水装置（多组）等。

同样箱体、安装板、总进气管、总进水管采用不锈钢制造而成。

一箱六组供水，六组供气（可根据要求设计组别）。

该装置中除能经由自吸过滤式口罩直接呼吸到新鲜空气外，还能喝到经净水过滤器过滤后的市政自来水。

新鲜空气和水中间均通过弹簧软管连接，可自由伸缩，使用方便。

该装置的净水过滤器滤芯采用目前流行的水质过滤先进PP棉进口滤芯，能够对各类杂质、铁锈、淤泥、胶状物、悬浮物、有机物、余氯及其他物质进行多次过滤，并能对细菌、异色异味物质、细小污染物、吸附有物质进行有效祛除，水质甘甜可口。

大大改善了净化水的水质，
压风供水自救装置主要技术参数。

ZYJ(C)矿井压风自救装置
ZYJ(C)矿井压风自救装置概述
ZYJ(C)矿井压风自救装置主要用于具有煤与瓦斯突出的煤矿井下救灾防护。

它安装在煤矿井下硐室或采煤工作面的机巷风巷掘进头的适当位山东神华置或流动人员较多的地点，以及溜子头、井底车场、运输和回风巷道、各种站房等地。

根据煤矿安全规程的规定，当井下发生灾害时，工作人员迅速进入附近装有矿井压风自救装置的地点，打开装置，戴上呼吸面具，进行自救。

但是井下安装矿井压风自救装置的个数不得少于井下全员的三分之一。

ZYJ(C)矿井压风自救装置技术参数
系统供气压力：0.3-0.7MPa
呼吸器调节压力范围：0.0 5-0.1MPa（手动式调压）
呼吸器供气量范围：30-55L/min
供气方式：地面系统供气或单能泵站供气
消音能力：﹤85dB(A) 操作方式：
手动重量：13kgshenhua10
防护方法：自吸过滤式口罩
输出压力：有压力表显示
结构：挂钩式
外形尺寸：800×385×180 (单位：mm)。

矿井压风自救装置呼吸器供气标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!矿井压风自救装置呼吸器供气标准引言随着煤矿生产技术的不断发展，矿井安全成为重中之重。

压风自救装置
•压风自救装置是我公司根据当前煤矿实际情况，参考国内外压风自救器的特点，研发的一种新型的隔绝式气体呼吸防护装置，每组4-8人使用，是当矿井下发生事故或出现有害气体工作人员不能正常呼吸时，为避灾而设定的一种自救装置，是一种较为理想的矿井压风自救装置，•压风自救装置其特点如下：
•采用不锈钢箱体，无故障磁力门锁，美观、耐用
•采用φ25的液压胶管快速插头连接，安装方便、使用可靠
•内部采用不锈钢、铜管连接，安全可靠
•采用专门设计的高效油水过滤器，单个压力调节装置，
•调压范围广，流量范围大，过滤空气中的油水、杂质，还可降低噪音，使通过的空气洁净卫生，使人员呼吸舒适
•采用单向节流阀呼吸口具，外部有害气体不能进入；呼吸口具是河南理工大学教授根据矿井下特点专门设计的，口具上安装了单向阀，气体只能从口具向外排出，外部气体不能进入，保证了矿工的安全，而且不影响视线，人员可在一定的范围内活动
•可以根据用户需要，设计多种安装方法和呼吸口具的个数
•压风自救装置的技术参数：
•系统供气压力0.3-0.7MPa
•呼吸器调节压力范围0.05-0.1 MPa
•呼吸器供气量范围30-55 L/min
•输出压力压力表显示
•噪声＜85dB(A)
•防护方法自吸式面罩
•外形尺寸（700～800）×350×140。
