1. 工程概况1.1简介某某小高炉大修工程位于某某镇某某厂区内的海力码头。
其中管道安装包括燃气管道、热力管道、除尘管道等，内容分别如下：a)燃气设施有高炉区域内的高炉煤气、焦炉煤气、氧气、氮气的供应；b) 热力设施：鼓风机站、空压站及高炉区域内的蒸汽、压缩空气的供应；c) 通风除尘设施：高炉区域内各项除尘设施及各建筑物的通风与空调设施;1.2 工程量：根据目前到图统计，除尘管道及煤气管道共计2000余吨，氧气、氮气等压力管道共计80余吨。
详见下表：1.3 施工依据1.3.1 中冶华天工程技术有限公司设计的有关图纸及设计变更；主要施工图纸如下：1#、2#、高炉矿槽除尘系统516.4.60风2、风12、风22 1#、2#、3#高炉出铁场除尘管道516.4.62风2、风12、风22 3*380m3高炉除尘管道外线图516.4.57风1煤气干法除尘工艺设施图516.4.68燃11#~4#高炉净煤气管线516.4.68燃2高炉外部热力管线图516.4.57热1高炉鼓风机外部冷风管道516.4.57热21#、2#高炉蒸汽及压缩空气管道516.4.62铁6、铁16 1.3.2 某某有关技术文件、规定、企业标准；1.3.3某某及某某项目部网络计划；1.3.4 相关规范：《工业金属管道工程施工及验收规范》GB50235-97；《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；《工业金属管道工程质量检验评定标准》GB50184-93；《通风与空调工程施工质量验收规范》GB50243-20021.3.5 某某相关作业指导书。
2. 施工顺序熟悉图纸及有关技术资料材料采购卷管、弯管及管件加工、检验支架制作及安装管道组对、焊接阀门的安装管道的检验交工验收3. 使用机具、辅材一览表管道工程施工机械及辅助材料表4.管道除锈、防腐凡是氧气、氮气管道采用酸洗、脱脂、钝化处理，具体方法如下：首先在工厂内将管材、管件放入盛有酸洗、脱脂、中和、钝化四个工序合一的清洗液槽内浸泡酸洗、脱脂、钝化，合格后刷底漆一遍，两端封口运至现场，组对前再用四氯化碳溶剂清洗。
达钢号高炉大修工程施工方案1. 引言达钢是国内知名的钢铁企业，拥有多座高炉用于炼钢生产。
高炉作为生产线的关键设备，需要定期进行大修和维护，以保证其正常运行和生产能力。
本文档旨在描述达钢号高炉大修工程的施工方案，确保施工工作的顺利进行。
2. 施工目标本次大修工程的施工目标如下：1.对高炉进行全面检修，检查和修复可能存在的损坏或故障。
2.更换老化或损坏的设备和部件，并进行必要的升级和改善工作。
3.清理高炉内部的积灰和杂物，确保炉内环境的清洁和卫生。
4.优化高炉的结构和系统，提升其运行效率和生产能力。
5.测试和验证修复工作的效果，确保高炉恢复正常运行。
3. 施工方案本次大修工程的施工方案如下：3.1 施工准备在正式开展施工工作之前，需要进行以下准备工作：1.制定详细的施工计划，包括工程进度、资源分配和质量要求等。
2.组建专业的施工团队，确保人员数量和技术能力的满足工程需求。
3.准备所需的材料、设备和工具，包括安全保护措施。
4.进行必要的安全培训和演练，确保施工人员具备安全意识和技能。
3.2 施工步骤本次大修工程的施工步骤如下：1.停炉和冷却：首先，停止高炉的运行，并进行冷却处理，确保施工操作的安全性。
2.检查和清理：对高炉进行全面检查，包括设备和管道的检查，清理积灰和杂物。
3.维修和更换：根据检查结果，对损坏或老化的设备和部件进行修复或更换。
4.升级和改善：针对现有的问题和隐患，进行优化和改善工作，提升高炉的性能和效率。
5.清洗和消毒：在维修和更换完成后，对高炉进行清洗和消毒，确保炉内的清洁和卫生。
6.测试和验证：重新启动高炉，进行测试和验证工作，确保修复工作的效果。
7.运行监测：在工程完成后，对高炉的运行情况进行监测和记录，及时发现和解决问题。
4. 施工安全在施工过程中，安全是首要考虑的因素。
为确保施工的安全性，需要采取以下措施：1.严格遵守安全操作规程，确保操作人员的安全意识和行为。
2.使用合适的个人防护装备，包括安全帽、防护眼镜、手套等。
高炉大修施工方案1. 概述高炉作为一种重要的冶炼设备，需要定期进行大修，以确保其正常运行并延长使用寿命。
本文档旨在提供一份高炉大修施工方案，包括施工流程、注意事项和安全措施等内容，以指导施工人员进行高炉大修工作。
2. 施工流程2.1. 准备工作在施工前，需要进行一系列的准备工作，主要包括：•安全检查：确保施工区域没有可燃物、易爆物等危险物品，并检查相关安全设施的完好性。
•材料准备：根据施工计划，准备好所需的施工材料，如耐火砖、耐火水泥等。
•工具准备：检查并准备好所需的施工工具，如锤子、扳手、焊接设备等。
2.2. 拆除工作拆除工作是高炉大修的首要任务，需要按照以下步骤进行：1.关闭高炉：将高炉停机，切断电源和供气等设备的供应。
2.清理高炉：清理高炉内部的积灰和残渣，使用合适的清洁工具和设备进行清理。
3.拆除砖石：在清理完高炉后，开始拆除砖石。
使用专业的工具和设备进行拆除，并注意安全。
2.3. 检修工作在完成拆除工作后，需要进行高炉的检修工作。
具体步骤如下：1.检查设备：对高炉的各项设备进行细致的检查，包括炉壳、风口、渣口等，并记录损坏或需要修复的情况。
2.更换耐火材料：根据需要，对炉壳、风口、渣口等部位进行耐火材料更换，确保其正常使用。
3.修复设备：对损坏的设备进行修复或更换，如焦炉、风机等，并进行必要的检测和调试。
2.4. 安装工作在完成检修工作后，进行高炉的安装工作。
具体步骤如下：1.安装砖石：根据施工图纸和要求，使用合适的耐火砖对高炉进行砌筑。
2.铺设管道：根据需要，对高炉的燃气管道、风管等进行铺设和连接。
3.配置设备：安装和配置高炉的各项设备，如燃气阀门、启闭装置等。
2.5. 调试工作在完成安装工作后，需要对高炉进行调试，以确保其正常运行。
具体步骤如下：1.开启高炉：逐步开启高炉的电源和供气等设备。
2.检查设备运行情况：检查高炉的各项设备是否正常运行，并进行必要的调整和修复。
3.试运行：进行高炉的试运行，观察其运行情况，并进行必要的调整和修正。
1#高炉大修工程施工方案编制审核批准施工单位：**************************目录一.工程概况 (1)二.编制依据 (1)三.施工进度计划 (2)四.施工现场管理 (2)五.施工准备 (5)六.施工方案 (5)七.技术要求 (21)八.安全专项方案 (24)九．质量管理与质量保证措施 (28)十.文明施工管理 (30)十一.机具计划 (33)十二.人力计划 (34)十三.安保体系图 (35)十四.组织机构图 (36)一.工程概况工程名称: ********************************。
工程地点：*********************************。
1#高炉大修工程工期紧，工程量大，各工种穿插作业多，针对本工程特编制此方案。
主要项目有：1．原有炉砖、冷却壁、冷却板、炉喉钢砖更换。
2．热风围管、热风支管管路内砖拆除砌筑。
3．第五、六段炉皮更换。
4．炉底碳砖、炉缸微孔刚玉砖、炉身炉腹耐火砖砌筑。
5．炉顶气密箱拆除返厂修理、安装。
6．热风阀更换、管路补焊、局部更换。
二．编制依据1．《工业金属管道工程施工规范》 GB50235-20102．《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 3．《炼铁机械设备安装工程施工及验收规范》GB50372-2006.4．《工业炉砌筑工程施工及验收规范》GB50211-20045．《钢结构工程施工质量验收规范》GB50205-20016．施工图纸。
7．设备安装说明书。
三. 施工进度计划1 工期目标根据甲方要求，按时完成本次大修任务。
2 工程进度的保证措施2.1组织保证措施以公司副总经理为项目负责人，组建健全的项目部，强化对工程的策划、组织、管理与指挥。
2.2 管理保证措施大修期间24小时不间断作业，采用2班轮换作业制，配备2套管理班子，管理班子由项目经理统一领导、指挥。
2.3经济保证措施配备充足资金，用于购买大修所需工机具，保证工机具准备齐全，不影响大修施工进度。
XXXX钢铁有限公司3#高炉大修工程施工方案一、工程概况本工程为XXXX钢铁3#高炉扩改施工方案，原3#高炉为450m3现扩建为530m3，工程内容如下：其它系统由双方根据现场实际情况协商修复、改造。
二、施工依据及验收规范1、严格按照施工规范及施工图纸进行施工。
2、炉壳壳体制造安装按《冶金机械设备安装工程施工及验收规范》YBJ208-85炉壳规定进行。
3、工艺管道制作安装符合《现场设备工业管道施工及验收规范》。
4、筑炉施工执行《工业炉砌筑工程质量检验评定标准》。
5、框架、平台、梯子、栏杆制作安装严格按照《钢结构制作安装施工规程》实施。
三、材料质量要求1、主材主要为Q235钢，应符合现行国家标准《碳素结构钢》的规定，钢材有质量证明书，各项指标应符合设计文件的要求，有异议的进行抽样检验。
2、焊接材料符合现行国家标准《碳钢焊条》的规定，焊条使用E4303，有出厂质量证明书，如有异议进行复检，合格后方可使用。
3、钢结构工程连接材料（如螺栓）应有出厂质量证明书，其质量应符合设计要求和国家现行有关标准的规定。
四、施工人员及机具配置1、人员配置：铆工30人、钳工10人、管工10人、电工20人、电焊工20人、气焊工10人、起重工4人、油漆工4人、壮工10人，筑炉工60人、维修电工2人2、机具配置：100T履带吊车1台、50T汽车吊1台、25T汽车吊2台、运输汽车2部、数控切割机1台、80*3500数控卷板机1台、CO2气体保护焊10台、交流电焊机30台、半自动切割器6台、气焊工具30套、10t千斤顶10个、20t千斤顶4个、10t手拉葫芦4个、5t手拉葫芦10个、3t手拉葫芦10个、棕绳50米、水平仪1台、撬杠顶丝钢丝绳若干。
五、主要拆除工程技术措施：（一）高炉本体：拆除顺序：炉顶设备保护性加固—炉内砌筑及冷却壁、炉喉钢砖拆除—炉壳拆除—各层平台保护性拆除（1）炉壳、冷却壁、炉喉钢砖及围管、走道、吊挂等拆除：准备工作：业主在停炉后及时放出炉缸残铁。
高炉大修工艺管道施工方案目录10.3.9.1工程概况 (510)10.3.9.2开工准备 (510)10.3.9.3管道主要施工程序 (511)10.3.9.4管道的吊装铺设 (511)(1)管道的组对､焊接 (511)(2)管托的安装 (513)(3)阀门安装 (514)(4)法兰垫片的安装 (514)(5)管道及其附件的检验 (515)(6)燃气管道的安装 (515)(7)热力管道的安装 (518)10.3.9.5管道的检验､检查和试验 (520)(1)管道的检验检查 (520)(2)管道的压力试验及管道的吹扫和清洗 (521)10.3.9.6管道的涂装､防腐､保温 (524)(1)涂装 (524)(2)涂料 (525)(3) 质量 (525)(4)防腐 (525)10.3.9.7施工验收规范､标准 (526)10.3.9.8管道安装工程资源计划 (526)10.3.9.1工程概况二号高炉易地大修热风炉工程工业管道包括:冷风管道,压缩空气管道､蒸汽管道､纯水管道､热风炉废气管道､煤气管道､氧气管道､氮气管道等｡工程特点:本工程牵涉到的管道种类多,数量多,配管集中,系统性强,管道布置错综复杂,配件多,与设备连接点多,因受施工条件限制,配管安装必须既要紧跟炉体主体结构安装进度,又要为赶综合进度经常突击性安装,安装工期比较长,配管安装中注意工期安排及安装前准备工作很重要｡同时,在施工中要注意多工种的配合,搞好与兄弟单位的协作｡10.3.9.2开工准备仔细审阅图纸,进行图纸的会审,确认图纸和技术文件能保证施工的要求｡测设施工现场的测量控制网和水准基准点｡准备施工用的大型临时设施｡大型临时设施包括仓库,公用设施,生活设施等｡编制施工方案,进行技术培训,施工前进行技术交底和安全交底｡施工前应做好相应的技术准备工作,主要有:(1)纯水介质管道配管,地下埋设管道内壁喷砂除锈后,内涂环氧沥青漆及管道外表的防腐和油漆;(2)按管道的介质､材质不同制订焊接措施和焊接检查要求;(3)各种阀门安装前的检查和试验标准;(4)根据施工综合进度要求,制定了配管安装的施工方案;(5)按炉体结构安装进度,安排好卷管､配管件及构件的制作计划满足施工需要;(6)对炉底埋设配管因施工早,为避免管内生锈腐蚀,特地作了充氮密封保护,并订立了维护检查制度｡10.3.9.3管道主要施工程序熟悉图纸及有关技术资料----原材料检验----卷管､弯管及管件加工､检验----支架制作及安装----管道除锈､喷涂底漆----管道防腐----管道预制及组装----管道敷设与安装----试压及吹扫----管道与设备连接---管道喷涂面漆及绝热施工----交工验收｡10.3.9.4管道的吊装铺设管道的吊装吊具主要采用50t和25t汽车吊,与结构专业密切配合,有时由于管道重量大,安装高度高,可采用结构专业用大型吊车｡管道支架在吊装前,应复检土建的基础标高､外形尺寸是否符合设计要求｡根据基础复测标高和支架柱外形尺寸, 在柱脚处配置至少两组垫板,每组垫板块数不得多于3块,垫板上下表面应平整,保证与基础面和柱脚底面接触紧密｡(1)管道的组对､焊接1)管道的组对:管子对口时应在距接口中心20mm处测量管子的平直度｡当管子公称直径大于100mm时允许偏差为2mm,管道组对前应对管口周围15 mm范围内的内外表面的油漆､铁锈､毛刺等污物清理干净,并按要求制作坡口,然后打磨坡口及坡口周围15mm范围使其露出金属光泽｡管子对口时可在两节管子中的一节管外壁点焊三根长约300mm的角钢(L90*8)以辅助对口｡管子对口不得采用强力对口､加热管子､加偏垫或多层垫的方法来消除接口断面的空隙､偏差､错口或不同心等缺陷｡管道在地沟内的组对方法同前,其安装的允许偏差如下表所示:管道的坡口宜采用机械方法切割,当采用氧-乙炔火焰切割时,切口表面应平整,无裂纹､重皮､毛刺､凸凹,表面的熔渣､氧化物､铁屑应磨去,切口端面倾斜偏差不应大于管子外径1%,且不得超过3mm｡所有钢管焊接采用坡口焊接,当管道管径DN<700时,采用单面坡口;当管道管径DN>700时,采用双面坡口;2)管道组对的要求:管道组对前,应保证管道内部的清洁度｡在组对前,对于小于DN700的管道内部,用10号铁丝捆上棉纱,在管道的两端用人工反复来回拖动棉纱,直到管道的内口无杂物,泥砂､浮锈等物｡对于等于或大于DN700的管道内部,在管道组对之前再次检查管道内部有无杂物｡以确定管道内部无杂物时,再进行组对管道｡3)管道焊接对于仪表用压缩空气管道,氧气等管道则采用氩弧焊打底,手工电焊盖面的焊接工艺｡管道焊接接头的坡口,经检查符合技术要求后,方可进行管道焊接,还应符合下列规定:在雨天,下雪及刮风气候下进行焊接时,焊接部位必须有相应的遮护条件｡低温条件下焊接时,应如下表规定:凡参与工业管道焊接的焊工,应持有效的焊工合格证｡焊接分为转动焊和固定焊两种形式,转动焊焊接时,可利用手动葫芦等工具辅助管子转动;固定焊焊接时,对于小管径管道(Dn≤400)可利用手动葫芦等工具,将管子提高地面一段距离(h≤200mm)后焊接管子底部.(2)管托的安装管道的管托分为固定管托和滑动管托,所有固定管托的弧形板必须与管道满焊,焊缝高度为管壁厚度｡管托各构件与土建专业支架也为满焊｡所有滑动管托的弧形板也与管道满焊在一起,但管托与结构支架接触不焊在一起｡(3)阀门安装阀门安装前应检查填料压盖螺栓必须有足够的调接余量,法兰或螺纹连接的阀门应在关闭状态下安装｡阀门安装前应按设计文件核对阀门的型号,规格,并应检查阀门开启是否灵活｡阀门安装前不得采用强紧螺栓的方法来缩小间距,法兰上各螺栓的受力应均匀｡(4)法兰垫片的安装安装时应对法兰密封面及密封垫片进行外观检查,不得有影响密封性能的缺陷存在,法兰连接时应保持平行,其偏差不能大于法兰外径的1.5%,且不大于2mm, 不得采用强紧螺栓的方法消除歪斜,法兰连接时应保持同轴,其螺栓孔中心偏差一般不超出孔径的5%,幷保持螺栓自由穿入｡垫片安装时按设计要求涂上要求的涂剂,软垫片周边也应整齐,垫片尺寸应与法兰密封面相符,允许偏差如下:法兰连接应使用同一规格螺栓,安装方向一致｡紧固螺栓应对称均匀,松紧合适,紧固后外露长度不大于2倍螺距｡螺栓紧固后应与法兰紧贴,不得有锲缝,如需加垫圈时每个螺栓不应超过一个｡(5)管道及其附件的检验管子､阀门､管件等管道组成件必须具有制造厂的产品合格证书,其材质､重量､规格､型号应符合设计规定｡并按国家现行标准进行外观检验,不合格者不得使用｡阀门的强度试验应选用工业洁净水进行｡试验压力不得小于公称压力的1.5倍,试验时间不得小于5分钟,以壳体不泄漏为合格(6)燃气管道的安装1)煤气管道的安装煤气管道采用无坡度敷设,并设有V形水封+盲板的可靠切断装置,金属波纹管外补偿器,排水器密封罐及排水配管吹扫及放散管等｡为消除燃气管道上集聚的静电,避免发生爆炸｡煤气管道应有良好的接地装置｡在法兰连接处及丝扣连接处的两边,应用铜板或镀锌扁铁进行跨接｡焊接连接的管道,应用镀锌扁铁进行接地｡在管道法兰,螺纹接头处应用导线跨接｡煤气管道每隔100 m设接地装置,接地电阻≤20Ω｡在煤气管道高点､阀门及管道末端,应设置放散管及蒸汽吹扫口｡放散管安装位置应保证管道各处无吹不到的死角｡煤气管道坡口和对口的要求,与其他类似的气体管道相同｡安装煤气管道补偿器时,应加温进行预拉或预压｡其拉､压数值应按设计规定｡接或压时,应逐渐加力,压缩力分2 ~ 3次增加｡拉伸再渐渐增加｡保证各波全周受力均匀｡拉伸或压缩数值在全圆周应一致｡当补偿器拉伸或压缩到要求值时,应立即进行安装固定,以防因温度变化再作第二次拉压｡在安装补偿器时,应严格根据管道中心安装,不得有任何一点扭斜,避免受压时损坏｡固定支架要焊牢｡禁止把支架焊接在补偿器本体上｡煤气管道吊装机具选用50t汽车吊并配以25t汽车吊,将外形尺寸检查合格的管道支架柱吊至已配置好垫板的基础上,就位后用测量仪器从两个方向找正柱子,找正柱子完毕后,用电焊焊牢,交土建二次灌浆｡煤气阀门安装前应作灌油试验｡试验时将闸板关闭严密,闸板一侧擦干净涂上大白,从另一侧灌入煤油,经过1小时后,未发现煤油渗出为合格｡2)氧气､氮气管道的安装氧气､氮气管道一般与煤气管道共架敷设｡为保证氧气管道的安全运行,在氧气主管､氧气专用阀后,分岔等处设有阻火铜管｡A､氧气管道的敷设富氧鼓风的低压氧气从高炉鼓风站DN400管道末端接出,与空气在鼓风机前通过流量调节系统经混合后送至热风炉｡高压氧气(DN80)从纬二西路南侧老氧气站出口氧气管(DN400)接出,沿纬二西路南侧与DN3000高炉煤气共架敷设至用户｡为消除氧气管道上集聚的静电,避免发生爆炸｡氧气管道应有良好的接地装置｡在氧气管道高点､阀门及管道末端,应设置放散管及蒸汽吹扫口｡放散管安装位置应保证管道各处无吹不到的死角｡不锈钢管段支承于碳钢结构支座上时,除了焊接固定点外,应在管子与支座接触部位衬垫一层0.6~1.0mm的聚四氟乙烯旋切板(SFB-1型)进行隔离,防止不锈钢的金属电位引起的腐蚀｡聚四氟乙烯旋切板(SFB-1型)衬垫的规格为:宽度=1.5倍支座宽,长度=DN/2｡氧气管道,采用氩弧焊打底,手工电焊盖面的焊接工艺｡氧气管道的对接焊缝要求较高,焊条在使用前必须按产品说明书规定的烘焙时间和温度进行烘焙｡使用时焊条应放入保温筒内,随用随取(在保溫桶内存放时间不得超过4小时｡)｡氧气管道及其附件的脱脂a､脱脂要求由于氧气的强活性,所以氧气管道系统所用的管子､附件､阀门､垫片及与氧气接触的材料必须在安装前进行严格的脱脂处理｡施工操作所用的工具､手套等也应确保不带油污｡b､脱脂剂脱脂剂选用四氯化碳｡c､脱脂方法脱脂剂盛在特制槽内,将需要脱脂的钢管放入槽内浸泡15~20分钟｡并把钢管转动4~5次,用刷子清洗｡用清洁干燥的白色滤纸擦拭脱脂件表面,纸上无油脂痕迹为合格｡阀门脱脂前,应研磨试压,再拆成零件,在特制的槽内浸泡1~1.5小时｡用纱布洗净｡以无油为合格｡不便浸泡的阀门壳体,可用擦拭法擦洗｡非金属垫片脱脂时,将非金属垫片在特制的槽内浸泡1~1.5小时后,取出悬挂在空气流通处吹干,直到无四氯化碳溶剂气味为止｡脱脂后的管道､阀门等应用无油脂的硬塑料管帽封住端口,放于干净的地方,以防污染｡B､氮气管道的安装中压氮气(DN200)从纬二西路老氧气管(DN400)接出,沿纬度二西路南侧与DN3000高炉煤气管道共架敷设至用户｡高压煤气(DN150)从纬二西路南侧全厂动力管网高压氮气总管末端(由DN250变径为DN200)接出,沿纬二西路南侧与DN3000高炉煤气管道共架敷设至用户｡(7)热力管道的安装热力管道沿墙或架空敷设｡冷风管､蒸汽管､热风炉废气管外均采用硅酸盐保温材料保温,保温层外采用镀锌铁皮作外护层｡1)蒸汽管道的安装蒸汽由宝钢厂区现有蒸汽管网供汽,蒸汽接点位置在经三路,纬二西路交叉处,蒸汽管直径为DN350,蒸汽管道上设有金属波纹补偿器来吸收热膨胀｡热力管道应设有坡度｡管道的坡度为0.003｡蒸汽管道的坡度最好与介质流向相同｡但不论与介质流向相同与相反,一定要有坡向疏水装置｡与其他管道共架敷设的热力管道,如常年或季节性连续供气的可不设坡度,但应加强疏水装置｡补偿器竖直安装的蒸汽管道,应在补偿器的最低处安装疏水器或放水阀门｡蒸汽支管从主管上接出时,支管就从主管的上方或两侧接出,以避凝结水流入支管｡疏水装置的安装应根据设计进行｡对一般的装有旁通的疏水装置,如设计无详图时,也应该设活接头法兰,并装在疏水器或旁通阀的后面,以便于检修｡减压阀的阀体应垂直安装在水平管道上,进出口方向应正确,前后两侧应装置截止阀,并应装设旁通管和旁通阀｡减压阀前的高压管和减压后的低压管都应安装压力表,低压管上应安装安全阀｡安全阀上的排气管应接至室外｡管径应根据设计规定｡一般减压前的管径应与减压阀公称直径相同｡减压阀后的管径比减压阀公称直径大1 ~ 2档｡蒸汽管道固定支架受力很大,安装时必须牢固,应保证使管子不能移动｡两个固定支架的中间应设置导向支架｡(按设计规定｡) 补偿器两侧的第一个支架应为活动支架不得设置导向支架或固定支架｡管道公称直径DN<32mm时用气焊焊接｡DN>32mm时用电焊焊接管道｡2)压缩空气管道的安装管道弯头采用冲压弯头时其弯曲半径不得小于1.5DN｡管道埋地沟槽在开挖放线时,一定要注意座标､标高的准确性｡吊运铺设已涂防腐层的管子时,应采用软吊带或用麻绳拉着直接用人工放入地沟内｡压缩空气管道应有顺流方向的坡度敷设｡坡度为0.002 ~ 0.300｡管道公称直径DN<32mm时用气焊焊接｡DN>32mm时用电焊焊接管道｡3)冷风管､纯水管道､热风炉废气管道的安装冷风管､纯水管道､热风炉废气管道的安装按有关规范和设计要求执行｡10.3.9.5管道的检验､检查和试验(1)管道的检验检查1)不锈钢氧气管道对接焊缝采用X射线探伤检验｡检验标准按GB3323-87《钢溶化焊对接接头射线照相和质量分级》《中A级方法中上表Ⅰ､Ⅱ､Ⅲ等级和JB1152-81《锅炉和钢制压力容器对接焊缝射线探伤》Ⅱ级标准要求｡不锈钢氧气管道对接接头焊缝,无论固定焊口､转动焊口均作100%的X射线探伤｡焊缝质量为Ⅰ级｡2)当检验发现焊缝缺陷超出设计文件和规范规定时,必须进行返修｡返修后按原规定方法进行检验｡当抽检未发现需要返修的焊缝缺陷时,则该次抽检所代表的一批焊缝应认为全部合格;当抽检发现需要返修的焊缝缺陷时,除返修该焊缝外,还应采用原规定的方法按下列规定进行检验:每出现一道不合格对接接头焊缝时应再检验两道该焊工的同一批对接接头焊缝｡当这两道焊缝均合格时,应认为检验所代表的这一批对接接头焊缝合格｡当这两道对接接头焊缝出现不合格时,应对该焊工所焊的同一批对接接头焊缝全部进行检验｡(2)管道的压力试验及管道的吹扫和清洗1)本工程压力试验可分为水压试验和气压试验｡A､水压试验:水压试验可分为强度试验和严密性试验｡a､强度试验:试验压力为工作压力的1.5倍,但不小于1.0Mpa,并不能大于管材的屈服强度｡试验介质为洁净水｡系统注水时应打开管道高处的排气阀将管道内的空气排尽,待水灌满后,关闭排气阀和进水阀｡用电动试压泵加压,压力应逐级升高｡一般分2~3次升到试验压力,当压力达到强度试验压力时停止加压｡在强度试验压力下保持10分钟,如管道未发现泄露现象,压力表指针不下降,(下降不超过0.05 Mpa｡)且目测管道无变形｡认为试验合格｡b､严密性试验:试验压力等于工作压力｡当强度试验合格后,缓慢降压至严密性试验压力｡在试验压力下对受试管道进行全线检查,并用1.5Kg的小锤在距焊缝10~20mm处沿焊缝方向轻轻敲击,到检查完毕后如压力表指针不下降,(下降不超过0.05 Mpa｡)管道焊缝和法兰连接处未发现渗漏现象认为试验合格｡严密性试验时间为二小时｡B､气压试验:当管道的工作压力小于0.6MPa时采用气压试验.｡气压试验分为强度试验､严密性试验和泄漏率试验｡强度试验压力为工作压力的1.15倍;严密性试验压力和泄漏率试验压力等于工作压力｡a､强度试验介质可用压缩空气或氮气｡强度试验时压力应逐级上升,首先升到试验压力的50%进行检查,如无泄漏及异常现象,继续按试验压力的10%逐级升压,每级试验压力应稳定3分钟,达到试验压力后应稳定10分钟,以无泄漏目测无变形为合格｡b､严密性试验:强度试验合格后降至工作压力进行严密性试验｡达到严密性试验压力后应稳压2小时,在焊缝和法兰连接处涂刷中性肥皂水｡检查无泄漏目测无变形为合格｡混合煤气管道,焦炉煤气管道严密性试验2小时压力降不超过1%为合格｡c､泄漏率试验严密性试验合格后进行泄漏率试验｡达到试验压力后,在焊缝和法兰连接处涂刷中性肥皂水｡检查有无泄漏并以24小时的时间测定漏气量｡每小时平均漏气率不超过0.5%为合格｡在选取取压点和测温点时,应沿整个管线装设两个或三个压力表和温度计,取其平均值做为最终计算数据｡泄漏率计算公式:(273+t1)×p2A =[1—────────]×100%(273+t2)×p1其中t1 , t2, p1 , p2为泄漏率试验时起始和终止的温度和压力｡温度℃,压力Mpa｡2)管道系统的吹扫和清洗:A､吹扫a､管道在压力试验合格后应进行吹扫与清洗:b､吹洗方法应根据对管道的使用要求､工作介质及管道内表面的脏污程度进行｡公称直径大于或等于DN700mm的液体或气体管道,宜采用人工清洗;公称直径小于DN700mm的气体管道宜采用空气吹扫;公称直径小于DN700mm的液体管道宜采用水冲洗｡c､对有特殊要求的管道应按设计规定采用相应的吹洗方法｡d､不允许吹洗的设备及管道应与吹洗系统隔离｡e､吹洗顺序应按主管､支管､疏排管等依次进行｡吹洗出的脏物不得进入已合格的管道｡f､管道吹洗前不应安装孔板､法兰连接的调节阀､安全阀等重要阀门｡B､冲洗:消防水管道,冷却水管道的冲洗利用水泵的动力进行冲洗｡在不允许吹洗的设备及管道前用临时管道短接｡或接临时水泵冲洗｡3)要求A､空气吹扫的排气管应引至地面,并有明显标志｡管口应朝下保证安全排放｡排气管应有牢固的支架,排气管直径不宜小于被吹扫管的管径,吹扫压力不得超过管道的设计压力｡流速不宜小于20m/s.B､空气吹扫时,在排气口用白布或有白油漆的靶板检查,如5分钟内检查其上无铁锈､无尘土等脏物为合格｡C､空气吹扫时如压力和流速达不到要求时,则采用憋压对管道进行吹扫,憋气压力为0﹒3~0﹒4MPa｡(氧气管道,氮气管道用氮气憋压吹扫｡)憋压吹扫的橡胶板厚度按计算结果选用｡D､试压时应注意安全,放气时不得面对放气孔,操作人员不准站在堵头､靶板的正前方,非操作人员不得在盲板､法兰､焊口等处停留｡尤其是氧气管道､氩气管道的爆破吹扫口附近,任何人员不得在堵头､靶板等处停留｡10.3.9.6管道的涂装､防腐､保温管道除锈采用喷砂除锈法｡等级为sa2.5级,除锈后,应及时涂上底漆,在一周之内做完防腐,若除锈或涂完底漆后有返锈现象,应重新除锈｡管道涂装采用喷涂的方法进行｡喷涂应符合以下规定:涂料应有制造厂的质量证明书｡焊缝及其标记在压力试验合格前不应涂漆｡(1)涂装1)所有涂层材料规格､材质､生产厂家在采购前必须报检认可后方可购置,且购置的所有材料均要有产品合格证｡2)管道表面除锈采用喷砂除锈法｡等级为sa2.5级｡管道采用喷涂的方法进行涂装｡涂装应符合以下规定:3)涂料应有制造厂的质量证明书｡4)焊缝及其标记在压力试验合格前不应涂装｡(2)涂料管道表面刷醇酸防锈漆两遍,两道醇酸磁漆｡(3) 质量涂层的质量应符合下列要求:1)涂层应均匀,颜色应一致｡2)漆膜应附着牢固､无剥落､皱纹､气孔等缺陷｡3)涂层应完整､无损坏､流迹｡4)管道涂层施工前要使管道外表面保持清洁干燥.冬雨季施工要防冻防雨措施｡(4)防腐1) 管道及其管件的防腐在工厂内进行,由专业防腐队施工,采用机械方法施工｡2) 埋地钢管外防腐采用加强防腐｡埋地管内防腐用明设管道内外防腐涂应按宝钢及国家的有关现行规定执行｡3) 防腐材料须报监理工程师认可后方可采购;采购的防腐涂料须具有产品合格证和使用明书;采购的防腐涂料须送经监理工程师认可的检验机构进行缺样复检合格后方可投入使用｡4) 管子,管件在工厂内防腐时,两端各留出200mm 不作防腐,留作现场补口来完成｡5) 氧气管道,氮气管道,煤气管道,压缩空气管道均采用酸洗除锈,除锈后应在24小时内涂装完底漆｡6) 管道防腐层厚度采用漆膜厚度仪进行检查,用电火花仪检漏,合格后方可出厂投入使用｡7) 现场防腐,补口须由防腐专业队伍派人到现场进行｡10.3.9.7施工验收规范､标准YB9008-98 工程测量成果检查验收和质量评定标准GB50224-2001 建筑防腐蚀工程质量检验评定标准GB50184-93 工业设备及管道绝热工程施工及验收规范GB50185-93 工业设备及管道绝热工程质量检验评定标准GB50231-98 机械设备安装工程施工及验收通用规范GB50235-97 工业金属管道规程施工及验收规范GB50236-98 现场设备工业管道焊接工程施工及验收GB50252-94 工业安装工程质量检验评定统一标准10.3.9.8管道安装工程资源计划(1)劳动力计划(2)管道工程主要机具及材料计划。

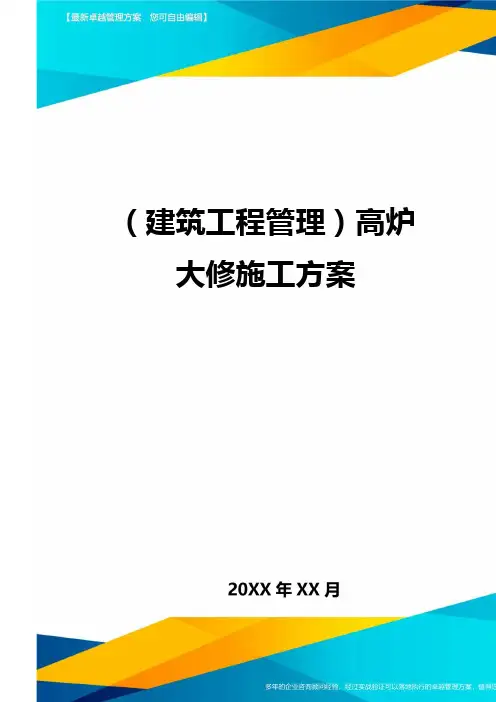

![[建筑工程管控]高炉大修施工方案](https://uimg.taocdn.com/8754e0c8f18583d048645939.webp)
（建筑工程管理）高炉大修施工方案***********************2#高炉大修施工方案编制：审核：批准：施工单位：***********************编制日期：2015年1月21日目录1.工程概况 (3)1.1具体施工项目 (3)1.2工程特点 (9)2.编制依据 (10)3.施工进度计划 (10)3.1工期目标 (10)3.2施工进度计划 (10)3.3工程进度保证措施 (10)4.施工现场平面规划和管理 (11)4.1施工现场总平面规划 (11)4.2施工总平面管理 (12)5.施工前的准备 (14)6.施工方案 (14)6.1高炉炉体拆除砌筑方案 (14)6.2炉顶设备拆除安装 (22)6.3热风炉改造 (24)6.4上料主皮带系统 (27)6.5水渣系统 (28)6.6喷煤系统 (29)6.7给排水系统 (29)6.8供配电设施 (29)7.施工资源配置 (30)7.1主要施工机械、机具使用计划 (30)7.2人力资源配置 (31)8.安全专项方案 (31)8.1安全施工管理体系 (31)8.2安全保证措施 (32)9.质量管理和质量保证措施 (35)9.1质量方针 (35)9.2质量目标 (35)9.3质量保证体系 (36)9.4质量控制程序 (36)9.5三级质量检查计划 (38)10.文明施工管理 (38)10.1文明施工 (38)10.2施工管理要求 (39)10.3现场文明及场地占用 (39)11.健康、安全、环境保护管理 (40)11.1工程施工安全、环保组织及职责 (40)11.2安全、环保技术措施 (42)12.项目经理、技术负责人履历表 (44)1、工程概况本工程为***********************2#高炉大修工程，绝对工期40天。
建设单位：************************；设计单位：**************************；总承包单位：****************。
高炉煤气管道施工方案概述本文档为高炉煤气管道施工方案，旨在介绍高炉煤气管道施工的过程、注意事项及关键步骤。
背景高炉煤气管道是高炉系统中的重要组成部分，负责输送煤气到各个设备和工艺单元。
因此，高炉煤气管道的施工质量直接关系到高炉系统的运行效率和安全性。
施工过程高炉煤气管道的施工包括以下主要步骤：1. 前期准备在开始施工前，必须进行充分的前期准备工作。
这包括收集和分析工程设计图纸、明确施工范围和工期、制定施工计划等。
2. 管道布置根据设计图纸，确定煤气管道的布置方案。
考虑到煤气流量、压力、温度等因素，合理确定管道直径、材质和布置方式。
3. 材料采购与检验根据设计要求，采购符合标准的煤气管道材料。
在材料到场后，进行严格的材料检验，包括外观检查、尺寸测量、强度测试等。
4. 管道安装在进行管道安装前，必须进行场地勘察和标线工作。
然后根据设计要求，进行管道的切割、连接和焊接。
在安装过程中，需要注意管道的垂直度、水平度和对齐度，必要时使用测量工具进行测量。
5. 施工质量控制在施工过程中，必须进行质量控制，以确保施工质量达到设计要求。
这包括监督施工人员的操作、检查焊接质量、进行泄漏测试等。
6. 管道保护管道安装完成后，需要进行管道的防腐和保温处理，以延长管道的使用寿命并确保管道的安全性。
7. 竣工验收施工完成后，需要进行竣工验收。
验收内容包括检查工程质量、验收材料、填写竣工报告等。
注意事项在进行高炉煤气管道施工时，需要注意以下事项：1.管道施工需要遵循相关的安全规范和操作规程，严格执行施工工艺流程；2.施工人员必须具备相关的操作技能和证书，经过专业培训并严格遵守施工安全要求；3.在进行焊接工作时，必须采取适当的防护措施，如佩戴焊接面罩、手套等，防止焊接过程中的辐射和火花对人员和设备造成伤害；4.施工现场必须保持整洁有序，杂物必须及时清理，防止堵塞管道。
结论高炉煤气管道施工是保证高炉系统正常运行的重要环节。
施工方案的制定和严格执行能够确保工程质量和安全性。
高炉大修施工方案高炉大修施工方案一、施工前准备：1. 组织编制详细施工计划，明确施工任务和分工。
2. 进行安全预评价，制定安全施工方案和应急预案。
3. 制定施工进度计划，合理安排施工时间和资源。
4. 确保施工人员具备相关资质和技能，进行培训和考核。
5. 配备必要的施工设备和工具，确保施工质量和安全。
二、主要工程内容：1. 检修高炉炉体和炉喉，包括清理炉缸、炉底和炉壁，修补和更换损坏的炉衬。
2. 检修高炉炉腹和炉身，包括清理炉缸和炉腹的积尘和结垢，修补和更换损坏的炉壁和炉腹。
3. 检修高炉鼓风系统，包括清理和更换鼓风机和风管，检修鼓风机的滚动轴承和密封件。
4. 检修高炉煤气系统，包括清理和更换煤气管道和阀门，维修煤气发电机和煤气净化设备。
5. 检修高炉铁水系统，包括清理和更换铁水管道和阀门，检修铁水泄漏和测温设备。
三、施工步骤：1. 准备工作：组织人员、设备和材料到达施工现场，进行安全检查和施工布置。
2. 炉体和炉喉检修：清理炉缸、炉底和炉壁，进行炉衬修补和更换。
3. 炉腹和炉身检修：清理炉缸和炉腹的积尘和结垢，修补和更换炉壁和炉腹。
4. 鼓风系统检修：清理和更换鼓风机和风管，检修鼓风机的滚动轴承和密封件。
5. 煤气系统检修：清理和更换煤气管道和阀门，维修煤气发电机和煤气净化设备。
6. 铁水系统检修：清理和更换铁水管道和阀门，检修铁水泄漏和测温设备。
7. 收尾工作：清洁施工现场，进行施工质量和安全验收。
四、安全措施：1. 确保施工人员的人身安全，配备个人防护装备，遵守相关操作规程。
2. 严格按照施工方案和安全方案进行施工，避免事故和环境污染。
3. 定期进行现场巡视和安全检查，及时发现和处理安全隐患。
4. 配备专职安全监督人员，负责监督施工过程中的安全工作。
五、施工管理：1. 成立施工现场管理小组，负责协调和监督施工进度和质量。
2. 严格执行施工计划和进度计划，确保按时完成施工任务。
3. 进行定期的工程进度会议，及时解决施工过程中的问题和困难。
鄂钢高炉技改工程新高炉管道安装方案清晨的阳光透过窗帘，洒在办公室的角落，我泡了杯咖啡，开始构思这个鄂钢高炉技改工程新高炉管道安装方案。
这个项目我已经期待好久了，10年的方案写作经验让我对这个项目有着自己的理解和把握。
一、项目背景及目标1.鄂钢高炉技改工程是我国钢铁行业的一项重要技术改造项目，旨在提高高炉生产效率，降低能耗和污染排放。
2.新高炉管道安装是该项目的关键环节，直接影响高炉的运行效率和安全生产。
二、安装方案1.管道选材我们选择了耐高温、耐腐蚀、强度高的不锈钢管道，确保管道在高温、高压环境下安全稳定运行。
2.管道布局根据高炉的结构特点，我们将管道分为进口管道、出口管道和循环管道。
进口管道负责将原料送入高炉，出口管道负责将煤气导出，循环管道负责高炉内部气体的循环。
3.管道安装方法a.采用模块化安装，将管道分成若干段，分别进行安装，将各段管道连接在一起。
b.使用专业设备进行管道焊接，确保焊接质量。
c.对管道进行严格的质量检测，包括压力测试、泄漏检测等，确保管道安装质量。
4.管道保温为降低热能损失，提高高炉运行效率，我们对管道进行保温处理。
选用高效保温材料，确保管道在高温环境下稳定运行。
5.管道支架设计根据管道的重量和长度，合理设计管道支架，确保管道在运行过程中稳定可靠。
6.管道控制系统我们采用先进的自动化控制系统，实现管道的远程监控和调节，提高高炉的生产效率。
三、施工步骤及注意事项1.施工前准备a.对施工人员进行技术培训，确保施工质量。
b.准备好施工所需的设备、工具和材料。
2.施工步骤a.管道预制：根据设计图纸，对管道进行预制，确保管道尺寸和形状符合要求。
c.管道焊接：使用专业设备进行管道焊接，确保焊接质量。
d.管道保温：对管道进行保温处理，降低热能损失。
3.注意事项a.施工过程中，严格遵守安全操作规程，确保施工安全。
b.确保管道安装质量，防止管道泄漏和损坏。
c.施工现场保持整洁，做好环境保护工作。
大型高炉大修施工方案一、施工前准备工作1.1编制详细的施工方案和施工计划，包括施工内容、施工工艺、施工顺序以及施工时间等。
1.2调配好所需的施工人员和施工设备，确保施工现场的人员和设备能够满足施工需求。
1.3组织对施工现场进行清理，确保施工区域的安全。
1.4对需要修复的设施和设备进行全面检查和评估，确定修复范围和施工方法。
二、主体结构修复工作2.1对高炉的主体结构进行修复，包括高炉壳体、炉缸、炉喉、鼓风器等部分的修复。
2.2高炉壳体的修复包括清理表面污垢、修补裂缝、更换损坏部分等。
2.3炉缸的修复包括清理缸内杂物、修复缸壁、更换损坏部位等。
2.4炉喉的修复包括清理喉内杂物、修复喉壁、更换损坏部位等。
2.5鼓风器的修复包括清理鼓风器内部、修复鼓风器叶片、更换损坏零件等。
三、支撑设施修复工作3.1对高炉的支撑设施进行修复，包括支撑墙、炉底、导流装置等部分的修复。
3.2支撑墙的修复包括清理表面污垢、修复墙体裂缝、更换损坏部位等。
3.3炉底的修复包括清理底部杂物、修复底部裂缝、更换损坏部位等。
3.4导流装置的修复包括清理导流装置内部、修复导流装置损坏部位等。
四、炉内设备修复工作4.1对高炉内的设备进行修复，包括上料装置、炉内焦炭装置、鼓风装置等部分的修复。
4.2上料装置的修复包括清理上料装置内部、修复损坏部位等。
4.3炉内焦炭装置的修复包括清理焦炭装置内部、修复损坏部位等。
4.4鼓风装置的修复包括清理鼓风装置内部、修复损坏部位等。
五、安全保障工作5.1在施工过程中，要严格按照安全操作规程进行作业，确保施工人员的人身安全。
5.2在施工现场要设置警示标志，防止他人误入施工区域。
5.3设立专门的安全监督人员，负责监督施工现场的安全状况。
5.4提供必要的安全防护装备，确保施工人员在施工过程中不受伤害。
六、环境保护工作6.1在施工现场要进行垃圾分类处理，保持环境清洁。
6.2在施工现场设置防尘布和防尘设备，减少粉尘对周围环境的影响。
11350m³高炉大修施工方案编制单位：2编制：审核：审批：编制日期： 2016 年 11 月4日目录一、工程概况二、质量目标三、人员组织机构四、施工方案（一）高炉停产前（二）高炉停炉后（三）施工方案综述（四）拆除工程（五）安装、砌筑工程五、施工人员与施工进度计划六、技术组织措施计划七、施工质量保证措施八、安全保证措施九、施工机具十、附件1、施工网路计划图一、工程概况11350m³高炉大修是为了增加其生产能力和保证正常生产而进行的一次综合性的改造大修工程。
大修项目主要有高炉本体的内部耐材拆除，重新砌筑、更换水冷壁、水管道等。
我单位承担了以上各项的施工。
高炉大修项目多，施工场地狭窄，工期紧张，需要多工种交叉作业，为确保安全、优质、按期完成大修各项任务，需要各专业协调配合、统一调度，故而制定此施工方案。
二、质量目标大修工程中各单项工程合格率100%。
三、人员组织机构项目经理安装队长安全员预算员炉窑队长电工队长四、施工方案（一）高炉停产前（1）准备制作好安装和砌筑时所需要的各种防护措施，保护棚及吊盘等。
（2）将大修时所需要用的水、电、气连接至施工现场，准备好各种大修时的机械设备与工具。
（3）与甲方结合，确认所到的各种备件及各种耐材。
（二）高炉停炉后施工顺序：预休风降料面→放残铁→开炉门（安装溜槽）→扒炉料（炉内有结镏放炮）、搭设上层吊盘→耐材自上而下拆除至第一层碳砖→耐材清理→拆除水冷壁、冷却板、炉喉钢砖→封炉门→炉体耐材砌筑（8-10带水冷壁回装）→试水打压→炉体耐材喷涂（三）施工方案综述休风降料面后，搭设放残铁平台，放残铁，放残铁结束后，具备施工条件首先拆放残铁平台、开炉皮大门（安装扒料溜槽），扒残料至炉底第一层碳砖、安装吊盘、拆除中套；吊盘提升至钢砖上侧，炉喉钢砖及水冷壁拆除（水冷壁拆除同时在下层钢砖底部焊接挡板安装上层环梁、环轨）；8-10带水冷壁、钢砖清理，剩余碳砖清理；同时中套回装；下部保护棚环轨、电动葫芦安装，封炉门，炉体砌筑开始，同时冷却壁、钢砖由溜槽检修孔回装；炉体水冷管随水冷壁安装同步进行、仪表热电偶钢管随砌筑同步进焊接。
高炉大修工程施工方案建设有限公司2012年5月目录一、编制依据 (1)二、工程概况 (1)三、主要施工范围 (3)四、主要施工方法 (4)五、资源计划 (8)七、质量措施 (16)八、文明施工 (17)一、编制依据1.1国家及行业现行规范、标准1.1.1《GB/T50326-2006建设工程项目管理规范》；1.1.2《GB50126-2008工业设备及管道绝热工程施工规范》；1.1.3《GB50372-2006炼铁机械设备工程安装验收规范》；1.1.4《DB11 513-2008绿色施工管理规范》；1.1.5《GB50309-2007工业炉砌筑工程质量验收规范》；1.1.6甲方对质量、安全、文明施工的有关规定；1.1.7国家现行安全生产法规；1.1.8国家及行业颁发的现行施工质量验收规范、工程质量检验评定标准。
1.2设计文件及技术资料1.2.1甲方提供的有关施工图纸及技术资料。
1.2.2我公司所参与建设的相关高炉大修工程施工改造方案及技术资料。
二、工程概况2.1工程简介本项目属于制铁有限公司2#工程，位于司厂区内，主要包括高炉本体部分设备更换、高炉水系统部分修补更换、热风炉耐材检查更换修补、重力除尘部分阀体壳体更换修补，以及炉内清渣等。
2.2工程特点由于本工程属大修工程，这就决定了工程的特点：与炉前设备拆除及其他专业交叉施工多；施工平面相对狭小；作业任务重，工期紧张；安全措施要求高。
2.3项目组织高炉改造项目经理部施工管理组织机构图2.4施工准备溧阳建新制铁有限公司2#高炉大修工程拟定于6月1日停炉大修，需在5月中旬进场，并做好前期准备工作。
2.4.1停炉前：1）9～10层冷却壁（50块）以及渣口（5块）、炉缸放残铁口（2块）冷却壁试压。
2）冷却壁配管即弯头、连接管可以先期配好，阀门、法兰组对焊接。
3）组装现场制作平台。
4）高炉大临设施（吊盘、溜槽、炉内保护平台、挂架以及挂鼻和钢爬梯）等制作。
5）炉体平台栏杆制作。
目录10.3.8.1 工程概况 (478)10.3.8.2 施工工艺流程 (481)10.3.８.3 工程准备 (482)10.3.８.4 材料的质量检验 (483)10.3.８.5 给水管道施工 (486)10.3.8.6 质量保证措施 (504)10.3.8.7安全保护措施 (505)10.3.8.8质量通病的预防和处理 (505)10.3.8.9施工验收规范、标准 (507)10.3.8.1 工程概况（1）工程简介1）宝钢二号高炉易地大修热风炉工程,西临二号高炉炉体，北侧为煤粉喷吹间，西侧为比肖夫洗涤塔、沉淀池、污泥脱水间，循环水泵站、冷却塔、动力空压站、高位水塔等在二号高炉北侧,TRT 余压发电厂布置在热风炉南侧。
2）宝钢二号高炉的热风炉给排水工程主要包括：A、纯水闭路循环水系统；B、煤气清洗循环水系统；C、动力空压站给排水系统D、余压发电循环水系统；E、煤粉制喷给排水系统；3）纯水闭路循环系统是由纯水箱供水同时向高炉炉底管和热风炉热风阀供水的循环水，从纯水箱引出一根DN400管道通向热风炉平台下的热风阀供水集管，从热风阀供水集管引出4根DN200供水支管分别向四座热风炉的热风阀供水。
炉底回水管与热风阀回水总管会合后，径自清水过滤器过滤，进入板式换热器，冷却降温后进入纯水箱，循环水泵将纯水箱加压后送往热风阀循环使用。
为防止停电，循环水系统设有备用泵，当系统停点时冷却水由纯水自动切换为清环水。
煤气清洗水系统是煤气洗涤水经高炉煤气洗涤塔洗涤排水经高架排水槽自流至2座φ29m中心传动辐射式沉淀池，经加药处理后，流入循环泵站热水吸水井，由冷却塔扬送泵至喷雾空心塔冷却后，冷却水流入冷水吸水井，由洗涤塔给水泵加压，径自清洗管道过滤器后，送至冷却塔循环使用。
沉淀池污泥由泥浆泵送至2座φ6m浓缩池，浓缩后的泥浆自流入折带式真空脱水机脱水，泥饼定期运走，浓缩池上清液和脱水机滤液送回浓缩池，再沉淀处理。
余压发电循环水系统也是一套独立的水循环系统，主要用于发电机组和其他设备的冷却水，是用清循环水进行循环。
高炉煤气管道施工方案一、综述高炉煤气管道施工方案旨在确保高炉煤气管道的稳定运行和安全性。
本方案旨在全面论述高炉煤气管道的施工流程、工艺要点以及质量控制。
二、施工流程1. 前期准备：在施工前，应购买所需的施工材料和工具，如管道、阀门、焊接设备等。
同时，要对施工区域进行勘测和测量，确保施工设计符合实际情况。
2. 基础施工：在施工区域进行标线，并依照设计图纸进行挖掘。
为了确保管道的稳定性，需要进行基础处理，如填土、夯实等。
在施工过程中要注意排水和防止基础松动。
3. 管道敷设：根据设计图纸中的管道敷设路径，进行管道的定位和敷设。
在敷设过程中，要注意管道的均匀和平整，确保各个连接点正确对齐。
管道应符合相关标准，并进行必要的防腐处理。
4. 焊接和测试：在管道敷设完成后，进行管道的焊接工作。
焊接过程应根据相关标准进行，确保焊缝质量和强度。
接下来，进行管道的气密性测试和强度测试，以确保管道满足运行要求。
5. 完工处理：完成管道的敷设、焊接和测试后，对施工区域进行整理和清理。
清理工作要细致入微，以确保施工区域环境的整洁和安全。
三、工艺要点1. 材料选择：在高炉煤气管道施工过程中，应选用符合相关标准的管道材料。
材料的选择应考虑高炉煤气的压力、温度以及化学性质等因素。
2. 焊接工艺：焊接是高炉煤气管道施工中的关键环节，应根据相关标准和要求，选择合适的焊接工艺，确保焊接质量和管道的连接强度。
3. 质量控制：在施工过程中，要进行严格的质量控制。
对管道材料、焊接接头、气密性测试等环节进行检测和验收，以确保管道的质量符合标准要求。
四、安全措施1. 施工区域安全：在进行高炉煤气管道施工时，施工区域应设立警示牌，并严格限制非施工人员进入。
确保施工区域的安全性，防止人员和设备意外伤害。
2. 火灾防护：高炉煤气是易燃气体，施工过程中要加强火灾防护措施。
严禁在施工现场吸烟、使用明火等行为。
同时，要配备灭火器材和应急处理方案，以应对火灾风险。
目录10.3.9.1工程概况10.3.9.2开工准备10.3.9.3管道主要施工程序10.3.9.4管道的吊装铺设(1)管道的组对、焊接(2)管托的安装(3)阀门安装(4)法兰垫片的安装(5)管道及其附件的检验(6)燃气管道的安装（７）热力管道的安装10.3.9.5管道的检验、检查和试验(1)管道的检验检查(2)管道的压力试验及管道的吹扫和清洗10.3.9.6管道的涂装、防腐、保温(1)涂装(2)涂料(3) 质量(4)防腐10.3.9.7施工验收规范、标准10.3.9.8管道安装工程资源计划10.3.9.1工程概况二号高炉易地大修热风炉工程工业管道包括：冷风管道,压缩空气管道、蒸汽管道、纯水管道、热风炉废气管道、煤气管道、氧气管道、氮气管道等。
工程特点：本工程牵涉到的管道种类多，数量多，配管集中，系统性强，管道布置错综复杂，配件多，与设备连接点多，因受施工条件限制，配管安装必须既要紧跟炉体主体结构安装进度，又要为赶综合进度经常突击性安装，安装工期比较长，配管安装中注意工期安排及安装前准备工作很重要。
同时，在施工中要注意多工种的配合，搞好与兄弟单位的协作。
10.3.9.2开工准备仔细审阅图纸，进行图纸的会审，确认图纸和技术文件能保证施工的要求。
测设施工现场的测量控制网和水准基准点。
准备施工用的大型临时设施。
大型临时设施包括仓库，公用设施，生活设施等。
编制施工方案，进行技术培训，施工前进行技术交底和安全交底。
施工前应做好相应的技术准备工作，主要有：（1）纯水介质管道配管，地下埋设管道内壁喷砂除锈后，内涂环氧沥青漆及管道外表的防腐和油漆；（2）按管道的介质、材质不同制订焊接措施和焊接检查要求；（3）各种阀门安装前的检查和试验标准；（4）根据施工综合进度要求，制定了配管安装的施工方案；（5）按炉体结构安装进度，安排好卷管、配管件及构件的制作计划满足施工需要；（6）对炉底埋设配管因施工早，为避免管内生锈腐蚀，特地作了充氮密封保护，并订立了维护检查制度。
10.3.9.3管道主要施工程序熟悉图纸及有关技术资料----原材料检验----卷管、弯管及管件加工、检验----支架制作及安装----管道除锈、喷涂底漆----管道防腐----管道预制及组装----管道敷设与安装----试压及吹扫----管道与设备连接---管道喷涂面漆及绝热施工----交工验收。
10.3.9.4管道的吊装铺设管道的吊装吊具主要采用50t和25t汽车吊，与结构专业密切配合，有时由于管道重量大，安装高度高，可采用结构专业用大型吊车。
管道支架在吊装前，应复检土建的基础标高、外形尺寸是否符合设计要求。
根据基础复测标高和支架柱外形尺寸, 在柱脚处配置至少两组垫板,每组垫板块数不得多于3块,垫板上下表面应平整,保证与基础面和柱脚底面接触紧密。
(1)管道的组对、焊接1)管道的组对：管子对口时应在距接口中心20mm处测量管子的平直度。
当管子公称直径大于100mm时允许偏差为2mm,管道组对前应对管口周围15 mm范围内的内外表面的油漆、铁锈、毛刺等污物清理干净，并按要求制作坡口，然后打磨坡口及坡口周围15mm范围使其露出金属光泽。
管子对口时可在两节管子中的一节管外壁点焊三根长约300mm的角钢（L90*8）以辅助对口。
管子对口不得采用强力对口、加热管子、加偏垫或多层垫的方法来消除接口断面的空隙、偏差、错口或不同心等缺陷。
管道在地沟内的组对方法同前，其安装的允许偏差如下表所示：项目管径(mm)允许偏差(mm)坐标DN200-DN160040标高DN200-DN1600±25水平管平直度DN200-DN16003L‰，最大40成排管间距DN200-DN160015管道的坡口宜采用机械方法切割，当采用氧-乙炔火焰切割时，切口表面应平整，无裂纹、重皮、毛刺、凸凹，表面的熔渣、氧化物、铁屑应磨去，切口端面倾斜偏差不应大于管子外径1%，且不得超过3mm。
所有钢管焊接采用坡口焊接，当管道管径DN<700时，采用单面坡口；当管道管径DN>700时，采用双面坡口；2)管道组对的要求:管道组对前，应保证管道内部的清洁度。
在组对前，对于小于DN700的管道内部，用10号铁丝捆上棉纱，在管道的两端用人工反复来回拖动棉纱，直到管道的内口无杂物，泥砂、浮锈等物。
对于等于或大于DN700的管道内部，在管道组对之前再次检查管道内部有无杂物。
以确定管道内部无杂物时，再进行组对管道。
3)管道焊接对于仪表用压缩空气管道，氧气等管道则采用氩弧焊打底，手工电焊盖面的焊接工艺。
管道焊接接头的坡口，经检查符合技术要求后，方可进行管道焊接，还应符合下列规定：在雨天，下雪及刮风气候下进行焊接时，焊接部位必须有相应的遮护条件。
低温条件下焊接时，应如下表规定：钢号允许焊接的最低环境温度预热要求常温低温含碳量≤0.2%的碳钢管－30℃＞－20℃可不预热＜－20℃预热100-150℃含碳量＞0.2%-0.3%的碳钢管－20℃＞－10℃可不预热＜－10℃预热100-150℃凡参与工业管道焊接的焊工，应持有效的焊工合格证。
焊接分为转动焊和固定焊两种形式，转动焊焊接时，可利用手动葫芦等工具辅助管子转动；固定焊焊接时，对于小管径管道（Dn≤400）可利用手动葫芦等工具,将管子提高地面一段距离（h≤200mm）后焊接管子底部.(2)管托的安装管道的管托分为固定管托和滑动管托，所有固定管托的弧形板必须与管道满焊，焊缝高度为管壁厚度。
管托各构件与土建专业支架也为满焊。
所有滑动管托的弧形板也与管道满焊在一起，但管托与结构支架接触不焊在一起。
(3)阀门安装阀门安装前应检查填料压盖螺栓必须有足够的调接余量，法兰或螺纹连接的阀门应在关闭状态下安装。
阀门安装前应按设计文件核对阀门的型号，规格，并应检查阀门开启是否灵活。
阀门安装前不得采用强紧螺栓的方法来缩小间距，法兰上各螺栓的受力应均匀。
(4)法兰垫片的安装安装时应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在，法兰连接时应保持平行，其偏差不能大于法兰外径的1.5%,且不大于2mm, 不得采用强紧螺栓的方法消除歪斜，法兰连接时应保持同轴，其螺栓孔中心偏差一般不超出孔径的5%，幷保持螺栓自由穿入。
垫片安装时按设计要求涂上要求的涂剂，软垫片周边也应整齐，垫片尺寸应与法兰密封面相符，允许偏差如下：密封面形式允许偏差平面型凹凸型内径外径内径外径<125+2.5-2.0+2.0-1.5≥125+3.5-3.5+3.0-3.0法兰连接应使用同一规格螺栓，安装方向一致。
紧固螺栓应对称均匀，松紧合适，紧固后外露长度不大于2倍螺距。
螺栓紧固后应与法兰紧贴，不得有锲缝，如需加垫圈时每个螺栓不应超过一个。
(5)管道及其附件的检验管子、阀门、管件等管道组成件必须具有制造厂的产品合格证书，其材质、重量、规格、型号应符合设计规定。
并按国家现行标准进行外观检验，不合格者不得使用。
阀门的强度试验应选用工业洁净水进行。
试验压力不得小于公称压力的1.5倍，试验时间不得小于5分钟，以壳体不泄漏为合格(6)燃气管道的安装1）煤气管道的安装煤气管道采用无坡度敷设，并设有V形水封+盲板的可靠切断装置，金属波纹管外补偿器，排水器密封罐及排水配管吹扫及放散管等。
为消除燃气管道上集聚的静电，避免发生爆炸。
煤气管道应有良好的接地装置。
在法兰连接处及丝扣连接处的两边，应用铜板或镀锌扁铁进行跨接。
焊接连接的管道，应用镀锌扁铁进行接地。
在管道法兰，螺纹接头处应用导线跨接。
煤气管道每隔100 m设接地装置，接地电阻≤20Ω。
在煤气管道高点、阀门及管道末端，应设置放散管及蒸汽吹扫口。
放散管安装位置应保证管道各处无吹不到的死角。
煤气管道坡口和对口的要求，与其他类似的气体管道相同。
安装煤气管道补偿器时，应加温进行预拉或预压。
其拉、压数值应按设计规定。
接或压时，应逐渐加力，压缩力分2 ～3次增加。
拉伸再渐渐增加。
保证各波全周受力均匀。
拉伸或压缩数值在全圆周应一致。
当补偿器拉伸或压缩到要求值时，应立即进行安装固定，以防因温度变化再作第二次拉压。
在安装补偿器时，应严格根据管道中心安装，不得有任何一点扭斜，避免受压时损坏。
固定支架要焊牢。
禁止把支架焊接在补偿器本体上。
煤气管道吊装机具选用50t汽车吊并配以25t汽车吊，将外形尺寸检查合格的管道支架柱吊至已配置好垫板的基础上，就位后用测量仪器从两个方向找正柱子,找正柱子完毕后,用电焊焊牢，交土建二次灌浆。
煤气阀门安装前应作灌油试验。
试验时将闸板关闭严密，闸板一侧擦干净涂上大白，从另一侧灌入煤油，经过1小时后，未发现煤油渗出为合格。
2）氧气、氮气管道的安装氧气、氮气管道一般与煤气管道共架敷设。
为保证氧气管道的安全运行，在氧气主管、氧气专用阀后，分岔等处设有阻火铜管。
A、氧气管道的敷设富氧鼓风的低压氧气从高炉鼓风站DN400管道末端接出，与空气在鼓风机前通过流量调节系统经混合后送至热风炉。
高压氧气（DN80）从纬二西路南侧老氧气站出口氧气管（DN400）接出，沿纬二西路南侧与DN3000高炉煤气共架敷设至用户。
为消除氧气管道上集聚的静电，避免发生爆炸。
氧气管道应有良好的接地装置。
在氧气管道高点、阀门及管道末端，应设置放散管及蒸汽吹扫口。
放散管安装位置应保证管道各处无吹不到的死角。
不锈钢管段支承于碳钢结构支座上时，除了焊接固定点外，应在管子与支座接触部位衬垫一层0.6～1.0mm的聚四氟乙烯旋切板（SFB-1型）进行隔离，防止不锈钢的金属电位引起的腐蚀。
聚四氟乙烯旋切板（SFB-1型）衬垫的规格为：宽度=1.5倍支座宽，长度=DN/2。
氧气管道，采用氩弧焊打底，手工电焊盖面的焊接工艺。
氧气管道的对接焊缝要求较高，焊条在使用前必须按产品说明书规定的烘焙时间和温度进行烘焙。
使用时焊条应放入保温筒内,随用随取（在保溫桶内存放时间不得超过4小时。
）。
氧气管道及其附件的脱脂a、脱脂要求由于氧气的强活性，所以氧气管道系统所用的管子、附件、阀门、垫片及与氧气接触的材料必须在安装前进行严格的脱脂处理。
施工操作所用的工具、手套等也应确保不带油污。
b、脱脂剂脱脂剂选用四氯化碳。
c、脱脂方法脱脂剂盛在特制槽内，将需要脱脂的钢管放入槽内浸泡15～20分钟。
并把钢管转动4～5次，用刷子清洗。
用清洁干燥的白色滤纸擦拭脱脂件表面，纸上无油脂痕迹为合格。
阀门脱脂前，应研磨试压，再拆成零件，在特制的槽内浸泡1～1.5小时。
用纱布洗净。
以无油为合格。
不便浸泡的阀门壳体，可用擦拭法擦洗。
非金属垫片脱脂时，将非金属垫片在特制的槽内浸泡1～1.5小时后，取出悬挂在空气流通处吹干，直到无四氯化碳溶剂气味为止。
脱脂后的管道、阀门等应用无油脂的硬塑料管帽封住端口，放于干净的地方，以防污染。
