基本逻辑门电路————————————————————————————————作者：————————————————————————————————日期：第一节基本逻辑门电路1.1 门电路的概念：实现基本和常用逻辑运算的电子电路，叫逻辑门电路。
实现与运算的叫与门，实现或运算的叫或门，实现非运算的叫非门，也叫做反相器，等等（用逻辑1表示高电平；用逻辑0表示低电平）11.2 与门：逻辑表达式F＝A B即只有当输入端A和B均为1时,输出端Y才为1,不然Y为0.与门的常用芯片型号有:74LS08,74LS09等.11.3 或门：逻辑表达式F＝A+ B即当输入端A和B有一个为1时,输出端Y即为1,所以输入端A和B均为0时,Y才会为O.或门的常用芯片型号有:74LS32等.11.4．非门逻辑表达式F=A即输出端总是与输入端相反.非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14等.11.5．与非门 逻辑表达式 F=AB即只有当所有输入端A 和B 均为1时,输出端Y 才为0,不然Y 为1.与非门的常用芯片型号有:74LS00,74LS03,74S31,74LS132等.11.6．或非门： 逻辑表达式 F=A+B即只要输入端A 和B 中有一个为1时,输出端Y 即为0.所以输入端A 和B 均为0时,Y 才会为1.或非门常见的芯片型号有:74LS02等.11.7．同或门: 逻辑表达式F=A B+A BA F B11.8.异或门：逻辑表达式F=A B+A B=AF B11.9.与或非门：逻辑表逻辑表达式F=AB+CD AB C F D11.10.RS 触发器：电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS 触发器，其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R 、S 和两个输出端Q 、Q 。
工作原理 :基本RS 触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。
什么是逻辑门电路常见的逻辑门有哪些逻辑门电路是现代电子电路中常见的一种技术组件，在计算机科学和电子工程领域中扮演着重要的角色。
本文将介绍逻辑门电路的概念以及常见的逻辑门类型。
一、什么是逻辑门电路逻辑门电路是一种由逻辑门组成的电子电路，用于执行逻辑运算。
逻辑门是一个具有一个或多个逻辑输入和一个逻辑输出的设备，它根据输入信号的逻辑状态（通常是高电平或低电平）产生相应的输出信号。
逻辑门电路由多个逻辑门组成，通过逻辑门之间的连接和组合，可以实现复杂的逻辑运算和控制功能。
逻辑门电路广泛应用于数字电子系统，如计算机、手机、数码电视等。
二、常见的逻辑门类型1. 与门（AND Gate）与门是最基本的逻辑门之一，它具有两个或多个输入端和一个输出端。
当所有输入端都为高电平时，输出端才为高电平；只要有一个输入端为低电平，输出端就为低电平。
与门的符号通常用一个圆圈表示，并在圆圈内部标注与门的名称和输入端的数量。
例如，一个具有两个输入端的与门的符号为： |───|AND|───|2. 或门（OR Gate）或门是另一个常见的逻辑门，在多个输入端中只要有一个为高电平时，输出端就为高电平；只有所有输入端都为低电平时，输出端才为低电平。
或门的符号通常用一个“＋”符号表示，并在符号上标注或门的名称和输入端的数量。
例如，一个具有三个输入端的或门的符号为： ___───| OR |───___3. 非门（NOT Gate）非门也被称为反相器，它只有一个输入端和一个输出端。
非门的输出与输入电平相反，即当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。
非门的符号通常用一个小圆圈表示，并在圆圈内部标注非门的名称。
例如，一个非门的符号为：|───|NOT|───|4. 异或门（XOR Gate）异或门是逻辑门中的一种特殊类型，它具有两个输入端和一个输出端。
当两个输入端的电平相同时，输出端为低电平；当两个输入端的电平不同时，输出端为高电平。
什么是逻辑门电路它在电子电路中的作用是什么逻辑门电路是指应用于数字电路中的逻辑元件。
它由一组有特定逻辑功能的晶体管或其他半导体器件组成，能够对输入的电信号进行逻辑运算，然后输出相应的处理结果。
逻辑门电路是数字电子电路中最基本的组成部分，其作用是实现不同的逻辑功能，如与门、或门、非门、异或门等。
一、逻辑门电路的定义与基本概念逻辑门电路是指由逻辑门组成的数字电路。
逻辑门是能够接受一个或多个输入信号，并根据规定的逻辑关系对输入信号进行逻辑运算，最后输出一个结果信号的电子元件。
逻辑门电路是基于二进制数字的运算与处理，其输出信号可以被其他逻辑门电路接收作为输入信号进行级联运算。
二、逻辑门电路的作用逻辑门电路在数字电路中起着重要的作用，主要有以下几个方面。
1. 实现逻辑功能逻辑门电路通过对输入信号进行逻辑运算，能够实现与门、或门、非门等不同的逻辑功能。
例如，与门电路只有在所有输入信号都为高电平时才会输出高电平，否则输出低电平；或门电路只要任何一个输入信号为高电平，输出就为高电平。
通过逻辑门电路的组合，可以实现复杂的逻辑运算，如加法器、计数器等。
2. 实现布尔运算逻辑门电路可以实现布尔运算，即逻辑运算的基本操作，如与运算、或运算、非运算等。
这些布尔运算可以用于数字电路的设计与实现，用来实现各种逻辑功能并完成复杂的数据处理。
3. 实现控制与决策逻辑门电路可以用作控制与决策的基础。
例如，在计算机的中央处理器（CPU）中，逻辑门电路被用来实现指令的解码和执行，根据不同的指令类型进行相应的操作。
逻辑门电路还可以用于控制开关、触发器等元件的状态，从而实现各种电路的控制与决策。
4. 实现存储与记忆逻辑门电路可以与触发器、存储器等元件结合使用，实现数字电路中的存储与记忆功能。
例如，通过级联的触发器电路可以实现寄存器，用来存储数字数据。
逻辑门电路还可以用于存储器的地址选择、数据读写等操作，从而实现数据的存储与检索。
5. 实现信号的转换与匹配逻辑门电路可以用于信号的转换与匹配。
什么是逻辑门电路它有哪些常见的应用逻辑门电路是由逻辑门组成的电子电路，用于处理和控制数字信号的传输和处理。
逻辑门电路由多个逻辑门组成，每个逻辑门接收一个或多个输入信号，并生成一个输出信号，用来实现特定的逻辑功能。
逻辑门电路的基本组成部分是逻辑门，逻辑门是基于逻辑运算的元件，常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
逻辑门的输入信号可以是0或1的电平信号，输出信号也是0或1的电平信号，根据输入信号的不同组合，逻辑门可以实现不同的逻辑功能。
常见的逻辑门电路应用包括：1. 数据处理和计算机逻辑：逻辑门电路在计算机领域中广泛应用，用于实现各种逻辑运算和算术运算，例如，加法器、减法器、乘法器、除法器等。
2. 数字电子电路设计：逻辑门电路可以用于设计各种数字电子电路，如时钟电路、计数器、触发器、多路选择器、编码器、解码器等。
3. 存储器控制：逻辑门电路可用于存储器的控制和读写操作，例如，随机存储器（RAM）和只读存储器（ROM）。
4. 接口电路：逻辑门电路可用于不同数字系统之间的接口转换和信号调整，例如，电平转换、信号调整和匹配等。
5. 自动控制系统：逻辑门电路可以用于实现自动控制系统中的逻辑判断和决策，例如，逻辑控制器（PLC）和自动控制系统中的逻辑控制模块。
6. 电子游戏和娱乐设备：逻辑门电路可以用于电子游戏和娱乐设备中的逻辑处理和控制，例如，游戏机、电子琴、电子乐器等。
7. 通信和网络设备：逻辑门电路在通信和网络设备中起着重要的作用，例如，数据编码、数据解码、调制解调器、网络交换机等。
综上所述，逻辑门电路是数字电子电路的基本部分，用于处理和控制数字信号，常见的应用包括数据处理、计算机逻辑、存储器控制、接口电路、自动控制系统、电子游戏和娱乐设备，以及通信和网络设备等领域。
逻辑门电路的广泛应用使得数字电子技术在各个领域中得到了大规模的应用和发展。
数电逻辑门电路
逻辑门电路是数字电路中最基本的组成部分，它执行基本的逻辑运算，如 AND、OR、NOT 等。
常见的逻辑门
•AND 门：只有当所有输入都为高电平时，输出才为高电平。
•OR 门：只要有一个输入为高电平时，输出就为高电平。
•NOT 门：当输入为高电平时，输出为低电平，反之亦然。
•NAND 门：与 AND 门相同，但输出取反。
•NOR 门：与 OR 门相同，但输出取反。
•XOR 门：只有当输入不同时，输出才为高电平。
•XNOR 门：只有当输入相同时，输出才为高电平。
逻辑门符号
每个逻辑门都有一个标准符号，用于表示其功能和输入/输出关系。
逻辑门特性
•逻辑电平：逻辑门通常使用高电平和低电平表示二进制信号。
•传递延迟：逻辑门之间有延迟时间，称为传递延迟。
•扇出：逻辑门可以驱动多个其他逻辑门，其数量称为扇出。
•功耗：逻辑门消耗功率，这取决于其尺寸、类型和开关频率。
逻辑门应用
逻辑门电路用于各种数字系统中，包括：
•计算机
•智能手机
•数字仪表
•控制系统
•数据通信
逻辑门实现
逻辑门电路可以通过以下方式实现：
•分立器件：使用晶体管、电阻器和二极管等分立器件构建。
•集成电路（IC）：将多个逻辑门集成到一个单一的 IC 芯片中。
•现场可编程门阵列（FPGA）：提供可编程逻辑，允许用户配置自定义逻辑门电路。
八种逻辑门电路1. 逻辑门简介逻辑门是数字电路中的基本组成部分，它通过对电信号的逻辑运算来实现特定的功能。
逻辑门包括与门、或门、非门、与非门、或非门、异或门、同或门和与或非门。
本文将逐一介绍这八种逻辑门电路的原理和应用。
2. 与门（AND Gate）与门是最基本的逻辑门之一，它的输出信号为1的条件是所有输入信号都为1，否则输出信号为0。
与门电路通常由两个输入端和一个输出端组成。
当且仅当两个输入信号同时为1时，输出信号才为1。
3. 或门（OR Gate）或门是另一种常见的逻辑门，它的输出信号为1的条件是至少有一个输入信号为1，否则输出信号为0。
或门电路通常由两个或多个输入端和一个输出端组成。
当任意一个输入信号为1时，输出信号即为1。
4. 非门（NOT Gate）非门是最简单的逻辑门，它只有一个输入和一个输出。
非门的输出信号与输入信号相反。
当输入信号为1时，输出信号为0；当输入信号为0时，输出信号为1。
非门通常用于翻转信号的逻辑状态。
5. 与非门（NAND Gate）与非门是由与门和非门组成的复合逻辑门。
与非门的输出信号与与门的输出信号相反。
当且仅当所有输入信号都为1时，与非门的输出信号为0；其他情况下，输出信号都为1。
与非门可用于实现各种逻辑功能。
6. 或非门（NOR Gate）或非门是由或门和非门组成的复合逻辑门。
或非门的输出信号与或门的输出信号相反。
当且仅当所有输入信号都为0时，或非门的输出信号为1；其他情况下，输出信号都为0。
或非门常用于逻辑计算、控制和存储等领域。
7. 异或门（XOR Gate）异或门是一种有两个或多个输入端和一个输出端的逻辑门。
异或门的输出信号为1的条件是输入信号中只有一个信号为1，其他信号为0；否则输出信号为0。
异或门在数字电路中有广泛的应用，例如数据比较、错误检测和纠正等。
8. 同或门（XNOR Gate）同或门与异或门相似，不同之处在于同或门的输出信号与异或门的输出信号相反。

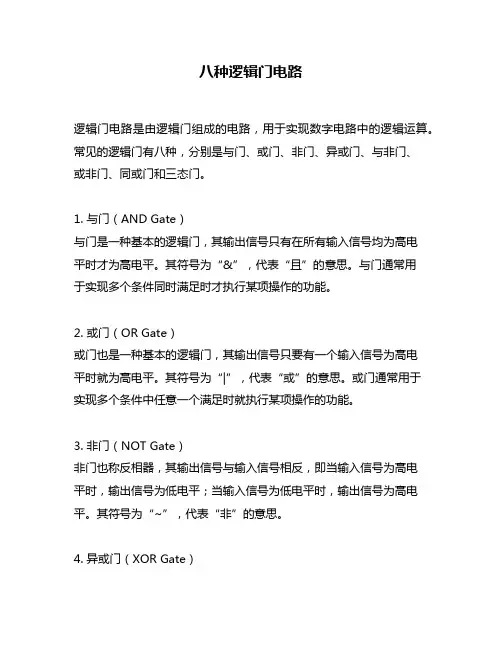

八种逻辑门电路逻辑门电路是由逻辑门组成的电路，用于实现数字电路中的逻辑运算。
常见的逻辑门有八种，分别是与门、或门、非门、异或门、与非门、或非门、同或门和三态门。
1. 与门（AND Gate）与门是一种基本的逻辑门，其输出信号只有在所有输入信号均为高电平时才为高电平。
其符号为“&”，代表“且”的意思。
与门通常用于实现多个条件同时满足时才执行某项操作的功能。
2. 或门（OR Gate）或门也是一种基本的逻辑门，其输出信号只要有一个输入信号为高电平时就为高电平。
其符号为“|”，代表“或”的意思。
或门通常用于实现多个条件中任意一个满足时就执行某项操作的功能。
3. 非门（NOT Gate）非门也称反相器，其输出信号与输入信号相反，即当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
其符号为“~”，代表“非”的意思。
4. 异或门（XOR Gate）异或门是一种特殊的逻辑运算，其输出信号只有在两个输入信号不同时才为高电平。
其符号为“⊕”，代表“异或”的意思。
异或门通常用于实现某些特殊的运算，如加密和校验等。
5. 与非门（NAND Gate）与非门是一种由与门和非门组成的复合逻辑门，其输出信号只有在所有输入信号均为高电平时才为低电平，否则为高电平。
其符号为“&”，上方加一个小圆圈表示非的意思。
6. 或非门（NOR Gate）或非门是一种由或门和非门组成的复合逻辑门，其输出信号只有在所有输入信号均为低电平时才为高电平，否则为低电平。
其符号为“|”，上方加一个小圆圈表示非的意思。
7. 同或门（XNOR Gate）同或门是一种由异或门和非门组成的复合逻辑门，其输出信号只有在两个输入信号相同时才为高电平，否则为低电平。
其符号为“⊕”，上方加一个小圆圈表示非的意思。
8. 三态门（Tri-state Buffer）三态门是一种特殊的逻辑器件，其输出端可以处于三种状态之一：高电平、低电平、高阻态。
什么是逻辑门电路逻辑门电路是指由逻辑门组成的电路，用于对逻辑信号进行运算和控制。
逻辑门是一种基本的数电器件，可以实现逻辑运算，如与、或、非等，常见的逻辑门有与门、或门、非门、异或门等。
逻辑门电路可以简单的理解为一个逻辑功能的实现器，根据输入信号的不同，输出不同的逻辑结果。
逻辑门使用布尔代数进行描述，通过将输入信号与逻辑运算规则相结合，得到输出信号。
目前，常见的逻辑门电路有数字式和模拟式两种。
数字式逻辑门电路主要用于数字计算机、数字电路和通讯等领域，其中包括与门、或门、与非门等。
模拟式逻辑门电路主要用于模拟计算机、模拟电路和通讯等领域，其中包括模拟与门、模拟或门等。
在数字电路中，逻辑门电路广泛应用于计算机的计算和控制系统中。
例如，在计算机的中央处理器（CPU）中，逻辑门电路用于处理和运算指令，控制计算机的各项操作。
此外，逻辑门电路还可以用于编码器、解码器、计数器、存储器等的设计与实现。
逻辑门电路的设计和实现需要经过多个步骤。
首先，需要确定所需的逻辑运算规则和功能；然后，选择合适的逻辑门类型和数量；接着，按照逻辑门的真值表，确定逻辑门的输入输出关系；最后，将逻辑门按照设计要求进行连接和布局。
在逻辑门电路的实现中，一般使用逻辑门芯片。
逻辑门芯片是将多个逻辑门组合在一个集成电路芯片中，使得电路更加简洁、稳定和可靠。
逻辑门芯片具有功能强大、体积小巧等特点，能够满足不同规模和需求的电路设计。
逻辑门电路的应用不仅仅局限于计算机领域，还广泛应用于电子、通信、自动控制、仪器仪表等领域。
逻辑门电路在现代技术中扮演着重要的角色，推动了数字化、自动化和智能化的发展。
总之，逻辑门电路是一种基本的数电器件，用于对逻辑信号进行运算和控制。
逻辑门电路广泛应用于计算机、电子、通信等领域，是现代技术发展的重要组成部分。
随着科技的进步，逻辑门电路的应用将会更加广泛，对推动技术的发展和应用有着重要的作用。
什么是逻辑门电路逻辑门电路的注意事项实现基本和常用逻辑运算的电子电路叫逻辑门电路。
那么你对逻辑门电路了解多少呢?以下是由店铺整理关于什么是逻辑门电路的内容，希望大家喜欢!逻辑门电路的简介定义最基本的逻辑关系是与、或、非，最基本的逻辑门是与门、或门和非门。
实现“与”运算的叫与门，实现“或”运算的叫或门，实现“非”运算的叫非门，也叫做反相器，等等。
逻辑门是在集成电路(也称：集成电路)上的基本组件。
组成逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。
也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路。
简单的逻辑门可由晶体管组成。
这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。
作用高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
常见的逻辑门包括“与”门，“或”门，“非”门，“异或”门(也称：互斥或)等等。
逻辑门可以组合使用实现更为复杂的逻辑运算。
类别逻辑门电路是数字电路中最基本的逻辑元件。
所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。
门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。
基本逻辑关系为“与”、“或”、“非”三种。
逻辑门电路按其内部有源器件的不同可以分为三大类。
第一类为双极型晶体管逻辑门电路，包括TTL、ECL电路和I2L电路等几种类型;第二类为单极型MOS逻辑门电路，包括NMOS、PMOS、LDMOS、VDMOS、VVMOS、IGT等几种类型;第三类则是二者的组合BICMOS门电路。
常用的是CMOS逻辑门电路。
1、TTL全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。
TTL主要有BJT(Bipolar Junction Transistor 即双极结型晶体管，晶体三极管)和电阻构成，具有速度快的特点。
第六章数字电路基础
一、填空题
1、逻辑代数的三种基本运算是、和。
2、数字集成电路按组成的元器件不同，可分为和两大类。
3、门电路中，最基本的逻辑门是、和。
4、二进制数1101转化为十进制数为。
5、在逻辑电路中，假定用1表示高电平，用0表示低电平，称为逻辑。
用I表示低电平，0表示高电平称为逻辑。
基本逻辑门电路有，和。
6、与非门的逻辑功能是，或非门的逻辑功能是。
7、异或门在数字电路中作为判断的门电路。
它的逻辑函数表达式可表示为。
8、TTL集成逻辑门电路是指逻辑门电路，它的输入和输出都是由
组成。
9、CMOS电路是由和组成的互补电路，是一种应用广泛、前景广阔的集成电路。
二、选择题
1、逻辑功能为：“全1出0，有0出1”的逻辑门是（）
A与非门B或非门C非门
2、逻辑符号为的门电路是（）
A、非门
B、异或门
C、与门
3、具有表6-3所示真值表的门电路是( )
A、与非门
B、或非门C或门
4如图所示电路为（）门电路
A、与
B、或
C、非
5、凡在数值上或时间上不变化的信号，例如只有高、低电平的矩形波脉冲信号，称为（）
A、模拟信号B数字信号C直流信号
6、TTL集成电路外引脚编号的判断方法是（）
A、把标志（半圆形凹口）置于左端，逆时针转自下而上顺序读出序号。
B、把标志置于右端，逆时针转自下而上顺序读出序号
C、把标志置于左端，顺时针转自下而上顺序读出序号
7、凡在数值上或世间上不连续变化的信号，例如只有高、低电平的矩形波信号，称为（）
A、模拟信号
B、数字信号C直流信号
8、逻辑函数式DD，简化后的结果是（）
A、2D
B、D
C、D2
9、在逻辑运算中，只有两种逻辑取值，他们是（）
A、0V和5V
B、正电位和负电位
C、0和1
A、与非
B、或非
C、与
10、题图所示逻辑图，其逻辑函数表达式正确的是（）
A、Y=1
B、Y=A
C、Y=A
三、判断题
1、在数字电路中，高电平和低电平指的是一定的电压范围，并不是一个固定不变的数值（）
2、有三个开关并联起来控制一只电灯时，电灯的亮与不亮同三个开关的闭合或断开之间的对应关系属于与的逻辑关系（）
3、逻辑代数中的0和1是代表两种不同的逻辑状态，并不表示数值的大小。
（）
4、与门的逻辑功能可以理解为输入端有0，则输出端必为0；只有输入端全为1时，输出端为1. （）
5、非门通常是多个输入端，一个输出端。
（）
6、或非门的逻辑功能是：输入端全是低电平时，输出端是高电平；只要输入端有一个是高电平，输出端即为低电平。
（）
7、非门可以用与非门代替，但与非门不能用非门代替。
（）
8、在数字电路中，高电平和低电平指的是一定的电压范围，并不是一个固定不变的数值。
（）
9、由三个开关并联起来控制一只电灯，电灯的亮与不亮同三个开关闭合与断开之间的对应关系属于与的逻辑关系。
（）10、与门的逻辑功能可以理解为输入端有0，则输出端为0；只有当输入端全为1时，输出端为1。
（）
11、非门通常是多个输入端，一个输出端。
（）
12、或非门的逻辑功能是：输入端全是低电平，输出端是高电平；只要输入端有一个是高电平，输出端即为低电平。
（）13、逻辑是指事物的“因”、“果”规律。
逻辑电路所反映的是输入状态（因）和输出状态（果）的逻辑关系的电路。
（）四、综合题
（1）20 （2）38 （3）100 （4）184 （5）2009 3、将下列二进制数转化为十进制数。
（1）1011 （2）11011 （3）110110 （4）110011110
4、完成下列个二进制数的运算。
（1）101+11 （2）11111+101 （3）110-11 （4）1101-111
5、什么是二进制代码？什么是8421编码？列出8421BCD码的真值表。
6、化简函数Y=A B+B+BCD，并用与非门逻辑图实现。
第六章数字电路基础答案
一、填空题
1.与逻辑、或逻辑、非逻辑
2.TTL、CMOS
3.与门、或门、非门
4.B
5.正、负、与门、或门、非门
6.（有0出1、全1出0、）（有1出0、全0出1）
7.两个输入信号是否相同、Y=A+B
8.三极管—三极管、三极管
9.PMOS 、NMOS
二、选择题
1.A
2.B
3.B
4.B
5.B
6.A
7.B
8.B
9.C10.B
三、判断题
1.√
2.×
3.√
4.√
5.×
6.√
7.√
8.√
9.×10.√11.×12.√13.√
四、1.。
