有关金属的图像专题

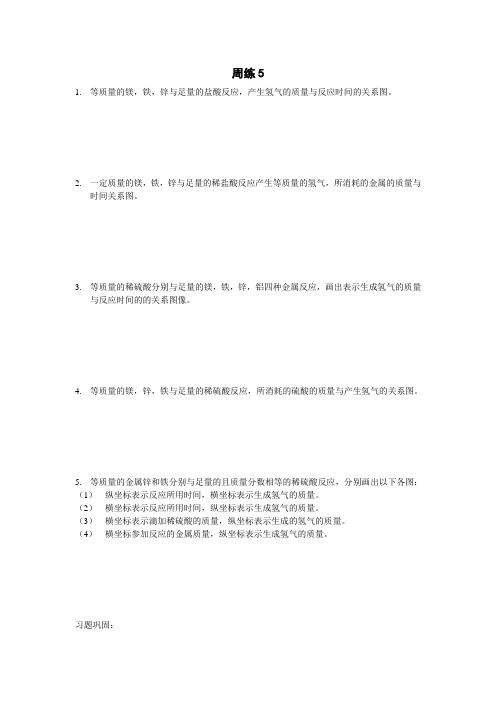

周练51.等质量的镁，铁，锌与足量的盐酸反应，产生氢气的质量与反应时间的关系图。

2.一定质量的镁，铁，锌与足量的稀盐酸反应产生等质量的氢气，所消耗的金属的质量与时间关系图。

3.等质量的稀硫酸分别与足量的镁，铁，锌，铝四种金属反应，画出表示生成氢气的质量与反应时间的的关系图像。

4.等质量的镁，锌，铁与足量的稀硫酸反应，所消耗的硫酸的质量与产生氢气的关系图。

5.等质量的金属锌和铁分别与足量的且质量分数相等的稀硫酸反应，分别画出以下各图：（1）纵坐标表示反应所用时间，横坐标表示生成氢气的质量。

（2）横坐标表示反应所用时间，纵坐标表示生成氢气的质量。

（3）横坐标表示滴加稀硫酸的质量，纵坐标表示生成的氢气的质量。

（4）横坐标参加反应的金属质量，纵坐标表示生成氢气的质量。

习题巩固：1. 将等质量的A.B.C 三种金属，分别同时加入三份质量分数相同且足量的稀盐酸中，反应在生成物中均为+2价）m T2.等质量的锌和铁分别和质量相等，质量分数也相等的稀硫酸反应，反应情况如下图所示，则下列叙述中，正确的是（ ） m(氢气)A ．图线a.b 分别表示锌，铁的反应情况。

B ．锌，铁均反应完，盐酸有剩余C ．盐酸均反应完，一定有锌剩余D.盐酸均反应完 3. 相同质量的M.N 两种活泼金属，分别与足量的质量分数为8%的盐酸反应（M.N 均为+2价），生成氢气的质量和反应时间的关系如下图。

下列叙述正确的是（ ）A.金属活动顺序性N>M m(氢气B.两个反应生成氢气的体积相等C.相对原子质量N>MD.两个反应消耗的盐酸的质量一定相等4.一定量的铁粉中逐滴加入稀硫酸至过量，右图是反应过程中某物质的质量Y 随加入稀硫酸的质量变化的关系，则Y 不可能表示（ ）A.消耗铁粉的质量B.生成硫酸亚铁的质量C.溶液的总质量D.生成氢气的质量5.我国北方某盐湖生产的纯碱（碳酸钠）产品中常含有少量的氯化钠（其他杂质忽略不计）。

为测定该产品中碳酸钠的质量分数，现称取6g 试样放在烧杯中并滴入稀盐酸，当盐酸滴加至36.5g 时，烧杯内溶液的总质量为40.3g （假设生成的气体全部逸出）。

一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。

对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。

【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。

故选C。

2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

中考化学初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映对应变化关系的是A．一氧化碳和过量的氧气在密闭容器中完全反应B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应C．等质量CaCO3分别与足量相同浓度的稀盐酸反应D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化【答案】D【解析】【详解】A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。

所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。

A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。

完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。

B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。

过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。

但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。

中考化学一轮复习专题：金属与酸反应的图像问题金属与酸反应的图像问题是近年来各省市中考试卷中高频率出现，这类试题综合性较强，对学生的思维能力要求较高，涉及到金属的化学活动性、金属的相对原子质量、氢气的质量、溶液的质量、溶质质量分数等知识点。

中考中常考的金属与酸反应的图像问题可以分为两类 ：①等量的金属分别和足量的酸反应:即酸过量(足量)②等量的酸分别和足量的金属反应：酸不足(金属过量)在初中化学中常考察的金属只有四个：镁(Mg)、铁(Fe)、锌(Zn)、铝(Al)解题技巧：①首先要判断金属和酸的过量少量情况，一般通过题干中“少量”，“足量”，“过量”等字眼。

而反应中最终产生氢气的多少是由反应物中少量的那个量决定的。

②在讨论金属与酸反应的图像问题时，一定要分清图像中横坐标和纵坐标所表示的具体含义，一般纵坐标是产生氢气的量；而横坐标通常会出现两种情况：(1)时间/s;(2)消耗酸的质量/g 或消耗金属的质量/g.③两种或多种金属与稀酸反应时，反应的快慢(即相同时间内产生氢气的多少)由金属的活动性决定，在温度、金属颗粒大小和稀酸溶液溶质质量分数一定的条件下，金属的活动性越强，生成氢气就越快；生成氢气越快，说明金属的活动性就越强。

④等质量的金属与足量的稀酸反应时，产生氢气的最大量由金属决定，通过化学方程式可以得出：当金属的化合价相同时，对于相同质量的金属，金属的相对原子质量越大，生成的氢气越少；生成的氢气越多，金属的相对原子质量越小。

⑤两种或多种等质量的金属与足量的稀酸反应时，当有部分金属过量时，一定是相对原子质量小的(化合价相等时，这里Al 可以等效成18)金属过量，而相对原子质量大的金属先反应完。

(1)横坐标为反应时间相同质量的Mg,Al,Zn,Fe分别跟足量的等质量等浓度的同种酸反应：①反应速率关系是：Mg>Al>Zn>Fe②最终产生氢气的质量关系是：Al>Mg>Fe>Zn(2)横坐标为酸的质量相同质量的Mg,Al,Zn,Fe分别跟足量的等质量等浓度盐酸反应：金属均完全反应后，最终产生氢气的质量关系是：Al>Mg>Fe>Zn(1)横坐标为反应时间等质量等浓度的同种酸和足量的Mg,Al,Zn,Fe分别充分反应：①产生氢气的反应速率关系：Mg>Al>Zn>Fe②最终产生氢气的质量关系是：Mg=Al=Zn=Fe(2)横坐标为金属的质量等质量等浓度的同种酸和足量的Mg,Al,Zn,Fe分别充分反应：最终产生氢气的质量关系是：Mg=Al=Zn=Fe中考化学一轮复习专题：金属与酸反应的图像问题1.(2020.济宁)在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

【化学】九年级化学图像题金属及酸碱盐反应试题(有答案和解析)及解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。

下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。

故选C。

2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

2021-2022学年浙教版科学金属与酸和盐反应图像专题一．选择题（共12小题）1．向等质量的相同的稀硫酸中分别加入足量的镁条、铁片、锌粒，有关量的关系图象如下，其中正确的是（）A． B． C． D．2．等质量的A、B、C三种金属的粉末，与足量的等浓度稀硫酸反应（A、B、C三种金属元素在生成物中都显+2价）生成H2的质量与时间的关系如图所示，下列说法错误的是（）A．三种金属的活动性为B＞A＞C B．生成氢气的质量：A＞B＞CC．相对原子质量：A＞B＞C D．消耗硫酸的质量：A＞B＞C3．等质量的甲、乙两种金属分别与足量的溶质质量分数相同的稀硫酸反应，产生氢气的质量与反应时间的函数关系如图所示。

下列相关判断中，正确的是（）A．乙金属的活动性一定大于甲金属B．乙金属的相对原子质量一定大于甲金属C．甲、乙两种金属可能分别为镁、锌D．把横坐标“反应时间”改为“稀硫酸的质量”时，坐标中的曲线不会发生变化4．在质量相等、溶质质量分数相同的稀硫酸中，分别加入等质量的锌粉和铁粉，生成氢气质量（m）随反应时间（t）的变化曲线如图所示。

下列表述正确的是（）A．反应结束后稀硫酸一定都没有剩余B．反应结束后消耗两种金属的质量相等C．A表示铁和稀硫酸的反应曲线D．反应结束后两种金属一定都有剩余5．将质量相等的A、B、C三种金属（颗粒大小相同），同时分别放入三份溶质质量分数相同且足量的稀盐酸中，反应生成H2的质量与反应时间的关系如图所示。

根据图中所提供的信息，得出的结论错误的是（）（已知：A、B、C在生成物中均为+2价）A．放出H2的质量是A＞B＞C B．金属活动性顺序是B＞A＞CC．反应速率最大的是B D．相对原子质量是B＞C＞A6．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量，酸溶液的质量与生成盐的质量关系如图所示，请根据题干和图象信息判断，下列说法正确的是（）A．镁粉消耗稀盐酸的质量多 B．参加反应的稀盐酸的质量相等C．生成盐的质量相等 D．铁粉与稀盐酸反应更快7．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图所示。

两性金属Zn和Be与Al（OH）3有关图像分析与计算专题复习与训练考点1两性金属Zn和Be知识拓展与梳理强化训练1、铝、铍及其化合物具有相似的化学性质，已知反应：BeCl2＋Na2BeO2＋2H2O===2NaCl＋2Be(OH)2↓能完全进行，则下列推断正确的是()A.Be(OH)2既能溶于盐酸，又能溶于NaOH溶液B.因BeCl2水溶液的导电性强，故BeCl2是离子化合物C.常温下Na2BeO2溶液的pH＞7，将其蒸干并灼烧后得到的残留物为BeOD.常温下BeCl2溶液的pH＞7，将其蒸干并灼烧后得到的残留物是BeCl2解析铝、铍及其化合物具有相似的化学性质，Be(OH)2与Al(OH)3性质相似，Be(OH)2既能溶于盐酸，又能溶于NaOH溶液，A正确；某些共价化合物水溶液的导电性也较强，B错误；Na2BeO2溶液蒸干灼烧后得到Na2BeO2，C错误；常温下BeCl2溶液的pH＜7，蒸干并灼烧后得到的残留物是BeO，D错误。

答案A案例2制备2、锌和铝都是活泼金属，其氢氧化物既能溶于强酸溶液，又能溶于强碱溶液，但是Al(OH)3不溶于氨水，而Zn(OH)2能溶于氨水，生成[Zn(NH3)4]2＋。

回答下列问题：(1)单质铝溶于NaOH溶液后，溶液中铝元素的存在形式为________(用化学式表示)。

(2)写出锌和NaOH溶液反应的离子方程式：_________________________________________________________________________________。

(3)下列各组中的两种溶液，用相互滴加的实验方法可以鉴别的是________(填序号)。

①Al2(SO4)3和NaOH ②Al2(SO4)3和氨水③ZnSO4和NaOH ④ZnSO4和氨水(4)写出可溶性铝盐和氨水反应的离子方程式：_______________________________________________________________________________。
