国开形成性考核高分题库之土木工程力学(本)-1333962

国开土木工程力学本考试题题库一、单项选择题用位移法计算图示各结构，基本未知量是两个的结构为：A. 杆端弯矩B. 结点角位移C. 结点线位移D. 多余未知力图示结构杆件BA的B端转动刚度SBA为：A. 2B. 3C. 4D. 6用力矩分配法计算结构得到一个收敛的结果，是因为：A. 分配系数小于1B. 分配结点之间传递系数小于1C. 结点上有外力矩作用D. A和B同时满足反映结构动力特性的重要物理参数是：A. 阻尼比B. 振幅C. 干扰力的大小D. 频率响应用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于：A. 外力矩B. 附加刚臂中的约束反力矩C. 杆端固端弯矩D. 杆端的传递弯矩影响线的纵坐标是：A. 移动荷载的数值B. 荷载的作用位置C. 不同截面的某一量值D. 指定截面的某一量值受弯杆件截面内力有：A. 轴力B. 剪力C. 弯矩D. A、B、C力法典型方程是：A. 结构的物理方程B. 多余约束处的位移协调条件C. 力的平衡条件D. A、B两个条件二、判断题基本附属型结构力的传递顺序是：从附属部分到基本部分。

√结构由于弱阻尼其自由振动不会衰减。

×当AB杆件刚度系数SAB 3i时，杆件的B端为固定支座。

×温度变化时静定结构中的杆件发生变形。

√图（a）对称结构受对称荷载作用，利用对称性可简化为图（b）来计算。

√（注意：此题可能因具体图示而异，但一般情况下此判断正确）结构的自振频率与干扰力无关。

√位移法的基本结构不是唯一的。

×由于支座位移超静定结构产生的内力与刚度的绝对值有关。

√实际桁架结构的杆件只有轴力产生。

×（桁架结构的杆件还可能产生弯矩和剪力等内力）结构的自振频率与结构中某杆件的刚度有关。

√三、作图与计算题作图题：作图示静定结构的弯矩图。

要求：根据给定的静定结构图示，利用力学原理和方法，绘制出该结构的弯矩图。

计算题：用力法计算图示结构并作弯矩图，EI=常数。

土木工程力学（本）一、选择填空题1.从几何角度，结构通常可以分为三类：（1）○1通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）○2厚度远小于其长度和宽度。

（3）○3长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构） C．杆件结构 D．拱结构正确答案:○1C ○2 B ○3 A2.结点通常简化为以下三种类型：从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点 B．刚结点 C．组合结点正确答案:○1 C ○2B ○3A3.请把文字与选项对应起来。

（1）○1不允许结构在支承处发生任何方向的移动和转动。

（2）○2不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

（3）○3只允许结构在支承处绕铰转动，而不能发生任何移动。

（4）○4只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．定向支座 B．固定支座 C．固定铰支座 D．活动铰支座正确答案:○1B ○2A ○3 C ○4D4.请把文字与选项对应起来。

根据荷载的作用时间不同，荷载可以分为：○1——永久作用在结构上的不变荷载。

○2——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：○3——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

○4——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

根据作用的方式可以分为：○5——是指满布在结构或构件某部分面积上的荷载。

○6——作用在结构上的荷载一般总是分布在一定的面积上，当荷载作用面积远小于结构或构件的尺寸时，可以认为此荷载是作用在结构或构件的一个点上。

最新国家开放大学电大《土木工程力学（本）》形考任务网考试题及答案3最新国家开放大学电大《土木工程力学（本）》形考任务网考试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30%，终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上（及格），可获得本课程相应学分。

日常学习行为—作品展示（形考任务一）至少上传一个你的作品，教师会对作品进行评分，满分100分，并以10%的权重计入形考成绩。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“日常学习行为作品展示.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第二章任务检测（形考任务二）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第二章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第三章任务检测（形考任务三）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第三章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第四章任务检测（形考任务四）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

形成性测评土木工程力学作业（全）一、单项选择题1. 下图所示结构的弯矩图形状应为（B ）.2下图所示结构弯矩图的正确形状是（C）A. B. C. D.3下图所示结构的弯矩图形状应为（A）A. B. C. D.4. 对图a所示结构，按虚拟力状态b将求出（D ）A. A、D两截面的相对转动B. A、D两点的相对线位移C. A、D两点的相对水平位移D. A、D连线的转动5图示虚拟状态是为了求（B）A. A点线位移B. A截面转角C. A点竖向位移D. A点水平位移6对下图（a）所示结构，按虚拟力状态图（b）将求出（ D ）A. 截面B的转角B. 截面D的转角C. BD两点间的相对移动D. BD两截面间的相对转动7 求图示结构AB两点的相对线位移，虚设力状态为图（A ）A. B.C. D.8. 图示简支梁中间截面的弯矩为（ A ）A. B. C. D.9 图示结构A截面的弯矩为（A）A ，上侧受拉B ，下侧受拉C ，上侧受拉D ，下侧受拉10 图示刚架杆端弯矩M BA等于（A）A. 30kN·m（左侧受拉）B. 30kN·m（右侧受拉）C. 10kN·m（左侧受拉）D. 10kN·m（右侧受拉）11图示悬臂梁中间截面的弯矩为（D）A. B. C. D.12 图示结构B截面，弯矩等于（ C ）A. 0B. m上拉C. 1.5m下拉D. 1.5m上拉13. 图示多跨梁M B为（B）A. F P a（下表面受拉）B. F P a（上表面受拉）C. F P a/2（上表面受拉）D. 0 14图示结构中C截面弯矩等于（B）A. （上拉）B. （上拉）C. （下拉）D. （下拉）15 图示多跨静定梁支座截面C的弯矩等于（ D ）A. （上侧受拉）B. （下侧受拉）C. m（上侧受拉）D. 016 悬臂梁两种状态的弯矩图如图所示，图乘结果是（ C ）A. B. C. D17 悬臂梁两种状态的弯矩图如图所示，图乘结果是（ A ）A. B. C. D.18简支梁两种状态的弯矩图如图所示，图乘结果是（B）A. B. C. D.19 下图所示伸出梁弯矩图的正确形状为（C）A. B.C. D.20 图示多跨静定梁的基本部分是（A）A. AB部分B. BC部分C. CD部分D. DE部分21图示多跨静定梁的基本部分是（B ）A. AB部分B. BC部分C. CD部分D. DE部分22 图示桁架有几根零杆（D）A. 0B. 2C. 4D. 623 图示桁架中的零杆的数目是（C ）A. 6根B. 8根C. 7根D. 9根24 图示桁架中的零杆为（C）A. 5B. 6C. 7D. 8 25下图所示的对称桁架中杆1和杆2的内力之间的关系是（A ）A. B. C. D.26 图示对称结构中杆1与杆2的内力关系是（C）A. B. C. D.27 图示结构当支座B有沉降时产生（C）A. 内力B. 反力C. 位移D. 变形28 静定结构的内力与刚度（D）A. 有关 B. 比值有关 C. 绝对大小有关 D. 无关29. 静定结构由于温度变化（A）A. 发生变形和位移B. 不发生变形和位移C. 不发生变形，但产生位移D. 发生变形，但不产生位移30能使静定结构产生内力的外因为（A）A. 荷载B. 温差C. 支座移动D. A、B、C任何一种均可31荷载作用下产生桁架位移的主要原因是（A ）A. 轴向变形B. 弯曲变形C. 剪切变形D. 扭转变形32. 对称结构在正对称荷载作用下，（B）是反对称的A. 弯矩图B. 剪力图C. 轴力图D. 内力33. 三铰拱在集中力作用下其合理拱轴线形状是（ A ）A. 折线B. 圆弧C. 双曲线D. 抛物线二、判断题（共10 道试题，共30 分。

最新国家开放大学电大《土木工程力学（本科）》形考任务3试题及答案最新国家开放大学电大《土木工程力学（本科）》形考任务3试题及答案形成性考核作业3 一、单项选择题（每小题3分，共30分）题目1 超静定结构产生内力的原因（）选择一项：A. 荷载作用与温度变化B. 制造误差C. 以上四种原因D. 支座位移题目2 力法方程中的系数代表基本体系在作用下产生的（）选择一项：A. B. 方向的位移 C. D. 方向的位移题目3 力法的基本体系是（）选择一项：A. 一组单跨度超静定梁B. 瞬变体系C. 几何不变体系D. 可变体系题目4 用力法计算超静定结构时，其基本未知量为（）选择一项：A. 结点线位移B. 结点角位移C. 杆端弯矩D. 多余未知力题目5 力法典型方程中的自由项是基本体系在荷载作用下产生的（）选择一项：A. 方向的位移B.C.D. 方向的位移题目6 图示刚架的超静定次数为（）选择一项：A. 2次B. 3次C. 4次D. 1次题目7 图示结构的超静定次数是（）选择一项：A. 6B. 4C. 5D. 2 题目8 下图所示对称结构的等代结构为（）选择一项：A. B. C. D. 题目9 下图所示对称结构A截面不为零的是（）选择一项：A. 水平位移B. 弯矩C. 剪力D. 轴力题目10 关于下图所示对称结构，下列论述正确的是（）选择一项：A. AB杆无轴力B. A点线位移为零C. AB杆无剪力D. AB杆无弯矩二、判断题（每小题3分，共30分）题目11 同一结构选不同的力法基本体系所得到的最后结果是相同的。

（）选择一项：对错题目12 超静定次数一般不等于多余约束的个数。

（）选择一项：对错题目13 力法典型方程是根据平衡条件得到的。

（）选择一项：对错题目14 图示两个单跨梁，同跨度同荷载。

但横截面形状不同，故其内力也不相同。

（）选择一项：对错题目15 同一结构选不同的力法基本体系所得到的力法方程代表的位移条件不同。

试卷预览
03任务_0001
试卷总分：100 测试时间：0
单项选择题判断题计算题
一、单项选择题（共10 道试题，共30 分。

）
1. 超静定结构在荷载作用下产生的内力与刚度
A. 相对值有关
B. 绝对值有关
C. 无关
D. 相对值绝对值都有关
2. 力法典型方程中的自由项是基本体系在荷载作用下产生的
A.
B.
C. 方向的位移
D. 方向的位移
3. 用力法计算超静定结构时，其基本未知量为
A. 杆端弯矩
B. 结点角位移
C. 结点线位移
D. 多余未知力
4. 力法方程中的系数代表基本体系在作用下产生的
A.
B.
C. 方向的位移
D. 方向的位移
5. 力法的基本体系是
A. 一组单跨度超静定梁
B. 瞬变体系
C. 可变体系
D. 几何不变体系
6.
图所示结构的超静定次数为
A. 1
B. 2
C. 3
D. 4
7.
图示刚架的超静定次数为
A. 1次
B. 2次
C. 3次
D. 4次
8.
下图所示对称结构的等代结构为
A.
B.
C.
D.
9.
下图所示对称结构A截面不为零的是。

解：求支座反力 由AM=0∑B P P F 4a F 2a F 3a 0--=gg gPB 5F F ()4=↑ 由yF=0∑AP P P 5F F F F 04+--= PA 3F F ()4=↑用Ⅰ-由yF=0∑N1P P 5F sin 45F F 04︒+-= N1P F F 4=-（压） 由 CM=0∑P N3N15F a F a F cos 4--g g g N3P 3F F 2=（拉）取结点C 为研究对象，作受力图如下： 显然：N2P F F =-（压）作业二一、选择题（每小题2分，共10 1A 杆端弯矩 B 结点角位移C 结点线位移 D 多余未知力2．力法方程中的系数ij δ代表基本体系在1=j X 作用下产生的（ C ）A i XB j XC i X 方向的位移D j X 方向的位移 3．在力法方程的系数和自由项中（ B ） A ij δ恒大于零 B ii δ恒大于零 C ji δ恒大于零D iP ∆恒大于零4．下列哪一条不是图乘法求位移的适用条件？（ D ） A 直杆 B EI 为常数 C P M 、M 至少有一个为直线形 D P M 、M 都必须是直线形5．下图所示同一结构在两种不同荷载作用下，它们之间的关系是（ D ）A A 点的水平位移相同BC 点的水平位移相同C C 点的水平位移相同D BC 杆变形相同二、判断题（每小题2分，共10分）1．静定结构由于支座移动引起的位移与刚度无关。

（×） 2．反力互等定理仅对超静定结构才有使用价值。

（ ∨ ） 3．用力法求解超静定刚架在荷载和支座移动作用下的内力，只需知道各杆刚度的相对值。

（ ⨯ ）4．同一结构的力法基本体系不是唯一的。

（ ∨ ） 5．用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。

（ ∨ ）三、求图示简支粱C 点的竖向位移，EI =常数。

（9分）F F F N4解：（1）作M P 图（2）作M 图（3）计算C 点竖向位移22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓ 四、计算图示刚架结点C 的水平位移和转角，EI=常数。

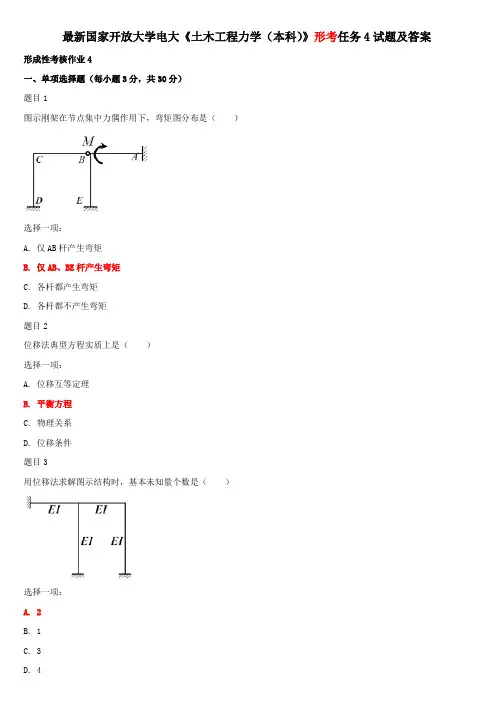

最新国家开放大学电大《土木工程力学（本科）》形考任务4试题及答案形成性考核作业4一、单项选择题（每小题3分，共30分）题目1图示刚架在节点集中力偶作用下，弯矩图分布是（）选择一项：A. 仅AB杆产生弯矩B. 仅AB、BE杆产生弯矩C. 各杆都产生弯矩D. 各杆都不产生弯矩题目2位移法典型方程实质上是（）选择一项：A. 位移互等定理B. 平衡方程C. 物理关系D. 位移条件题目3用位移法求解图示结构时，基本未知量个数是（）选择一项：A. 2B. 1C. 3D. 4图示超静定结构，结点线位移（独立）的个数是（）选择一项：A. 1B. 2C. 3D. 0题目5下图所示三根梁的EI、杆长相同，它们的固定端的弯矩之间的关系是（）选择一项：A. （1）、（2）的固定端弯矩相同B. （2）、（3）的固定端弯矩相同C. 三者的固定端弯矩相同D. 三者的固定端弯矩不同题目6欲使图示节点A的转角＝0，应在节点A施加的力偶M＝（）选择一项：用力矩分配法计算结构得到一个收敛的结果，是因为（）。

选择一项：A. 传递系数小于1B. 分配系数小于1C. 分配系数小于1和传递系数小于1同时满足D. 结点上有外力矩作用题目8下图所示连续梁，欲使A端发生单位转动，需在A端施加的力矩（）选择一项：题目9力矩分配法的直接对象是（）选择一项：A. 结点位移B. 杆端弯矩C. 多余未知力D. 未知反力题目10下图所示连续梁结点B的不平衡力矩为（）选择一项：A. —10kN·mB. 18 kN·mC. 46 kN·mD. —28 kN·m二、判断题（每小题3分，共30分）题目11位移法的基本方程使用的是平衡条件，该方法只适用于解超静定结构。

选择一项：对错题目12位移法的基本体系是一组单跨超静定梁。

选择一项：对错题目13位移法只能用于超静定结构。

选择一项：对错题目14位移法可用来计算超静定结构也可用来计算静定结构。

最新国家开放大学电大《土木工程力学（本科）》形考任务1试题及答案
活动一（寻找结构计算简图）
计分活动1：寻找结构计算简图
一、主题
在第一章里我们学习了结构体系中常见结点、支座的类型以及结构计算简图的概念。

这一章里我们学习了各种常见的静定结构。

你能发现实际生活中的铰结点、刚结点以及各种支座吗？你能试着画出某一个结构的结构计算简图吗？
二、具体要求：
（1）在论坛上传图片并说明是哪一种结点或支座。

（2）在论坛上传某一个结构与结构计算简图的图片。

（3）上面两个任务任选其一完成即可。

三、活动分值
本次学习活动满分为50分，其成绩将影响你的最终形考成绩。

答案1：（支座）
答案2：（结点）
形成性考核作业1
一、选择填空题（每空1分，共20分）
题目1
从几何角度，结构通常可以分为三类：
（1）C 通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）B厚度远小于其长度和宽度。

（3）A长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构）。

土木工程力学（本）期末考试资料一、单项选择题1. 静定结构产生位移的原因有（D）A. 荷载作用与温度变化的B. 支座位移C. 制造误差D. 以上四种原因2. 静定结构由于温度变化、制造误差或支座位移，（C）A. 发生变形和位移B. 不发生变形和位移C. 不发生变形，但产生位移D. 发生变形但不产生位移3. 结构位移计算的一般公式根据什么原理推导的？（B）A. 虚位移原理B. 虚功原理C. 反力互等原理D. 位移互等原理4. 图乘法的假设为（D）A. M P及_M图中至少有一图是由直线组成 B. 杆件EI为常量C. 杆件为直杆D. 同时满足以上条件5. 图示简支梁中间截面的弯矩为（A）qlA. B. C. D.6. 图示悬臂梁中间截面的弯矩为（B）A. B. C. D.7. 图示梁AB在所示荷载作用下A截面的剪力值为（A）A. 2q lB. q lC. 3q lD. 08. 图示结构AB杆件A截面的弯矩等于（B）A. 0B. F P l 上侧受拉C. 2F P l 下侧受拉D. F P l 下侧受拉9. 图示结构的弯矩图形状应为（B ）10. 图示多跨静定梁的基本部分是（A ）A. ABC 部分的B. BCD 部分C. CDE 部分的D. DE 部分ABCDE11. 图示多跨静定梁的基本部分是（A ）A. AB 部分B. BC 部分C. CD 部分D. DE 部分F P2 MF P1 ABCDE12. 图示结构当支座B 有沉降时会产生（C ）A. 内力B. 反力C. 位移D. 变形A B13. 静定结构的内力与刚度（D）A. 有关B. 比值有关C. 绝对值有关D. 无关14. 求图示结构AB两点的相对线位移，虚设力状态为图（A）15. 力法典型方程是根据以下哪个条件得到的？（C）A. 结构的平衡条件B.结构的物理条件C. 多余约束处的位移协调条件D. 同时满足A、B两个条件16. 超静定结构产生内力的原因有（D）。

最新国家开放高校电大《土木工程力学（本科）》形考任务1试题及答案通过整理的最新国家开放高校电大《土木工程力学（本科）》形考任务1试题及答案相关文档，渴望对大家有所扶植，感谢观看！最新国家开放高校电大《土木工程力学（本科）》形考任务1试题及答案活动一（找寻结构计算简图）计分活动1：找寻结构计算简图一、主题在第一章里我们学习了结构体系中常见结点、支座的类型以及结构计算简图的概念。

这一章里我们学习了各种常见的静定结构。

你能发觉实际生活中的铰结点、刚结点以及各种支座吗？你能试着画出某一个结构的结构计算简图吗？二、具体要求：（1）在论坛上传图片并说明是哪一种结点或支座。

（2）在论坛上传某一个结构与结构计算简图的图片。

（3）上面两个任务任选其一完成即可。

三、活动分值本次学习活动满分为50分，其成果将影响你的最终形考成果。

答案1：（支座）答案2：（结点）形成性考核作业1 一、选择填空题（每空1分，共20分）题目1 从几何角度，结构通常可以分为三类：（1）C 通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）B 厚度远小于其长度和宽度。

（3）A 长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构B．板壳结构（薄壁结构）C．杆件结构D．拱结构题目2 C B A 从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点B．刚结点C．组合结点题目3 请把文字与选项对应起来。

（1）B不允许结构在支承处发生任何方向的移动和转动。

（2）A不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

（3）C只允许结构在支承处绕铰转动，而不能发生任何移动。

（4）D只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

最新国家开放大学电大《土木工程力学（本科）》形考任务2试题及答案最新国家开放大学电大《土木工程力学（本科）》形考任务2试题及答案形成性考核作业2 一、单项选择题（每小题3分，共30分）题目1 下图所示结构弯矩图的正确形状是（）选择一项：A.B.C.D.题目2 对图a所示结构，按虚拟力状态b将求出（）选择一项：A.A、D两点的相对线位移 B.A、D两截面的相对转动 C.A、D连线的转动 D.A、D两点的相对水平位移题目3 图示结构B截面，弯矩等于（）选择一项：A.m上拉 B.0 C.1.5m上拉 D.1.5m下拉题目4 图示结构中C截面弯矩等于（）选择一项：A.（下拉） B.（上拉） C.（上拉） D.（下拉）题目5 悬臂梁两种状态的弯矩图如图所示，图乘结果是（）选择一项：A.B.C.D.题目6 下图所示伸出梁弯矩图的正确形状为（）选择一项：A.B.C.D.题目7 下图所示的对称桁架中杆1和杆2的内力之间的关系是（）选择一项：A.B.C.D.题目8 图示桁架中的零杆的数目是（）选择一项：A.7根 B.8根 C.9根 D.6根题目9 静定结构的内力与刚度（）选择一项：A.有关 B.绝对大小有关 C.比值有关 D.无关题目10 结构位移计算公式是利用什么推导的（）选择一项：A.虚位移原理 B.功的互等定理 C.虚功原理 D.反力互等定理二、判断题（每小题3分，共30分）题目11 图示为梁的虚设力状态，按此力状态及位移计算公式可求出AB两点的相对线位移。

选择一项：对错题目12 图示刚架弯矩图的形状是否正确。

选择一项：对错题目13 外力作用在基本部分上时，附属部分的内力、变形和位移均为零。

选择一项：对错题目14 图示刚架CD部分的内力为零。

选择一项：对错题目15 图示多跨静定梁仅AB段有内力。

选择一项：对错题目16 图示两根梁的内力相同，变形也相同。

选择一项：对错题目17 结点荷载作用下的桁架结构中，杆件内力不是只有轴力。

土木工程力学（本）形成性考核册作业一一、选择题（每小题2分，共20分）1．三刚片组成几何不变体系的规则是（B）A 三链杆相联，不平行也不相交于一点B 三铰两两相联，三铰不在一直线上C 三铰三链杆相联，杆不通过铰D 一铰一链杆相联，杆不过铰2．在无多余约束的几何不变体系上增加二元体后构成（C）A 可变体系B 瞬变体系C 无多余约束的几何不变体系D 有多余约束的几何不变体系3．瞬变体系在一般荷载作用下，（C）A产生很小的内力 B不产生内力C产生很大的内力 D不存在静力解答4．已知某体系的计算自由度W=-3，则体系的（ D ）A自由度为3 B自由度等于0C 多余约束数等于3D 多余约束数大于等于35．不能作为建筑结构使用的是（D）A无多余约束的几何不变体系B有多余约束的几何不变体系C 几何不变体系 D几何可变体系6．图示桁架有几根零杆（ D ）7．下图所示结构的弯矩图形状应为（A）A 折线B 圆弧C 双曲线D 抛物线二、判断题（每小题2分，共20分）1．多余约束是体系中不需要的约束。

（⨯）2．如果体系的计算自由度大于零，那么体系一定是几何可变体系。

（∨）3．两根链杆的约束作用相当于一个单铰。

（⨯）4．一个体系是有n个自由度的几何可变体系，那么加入n个约束后就成为无多余约束的几何不变体系。

（⨯）题2-7图原结构是一个无多余约束的几何不变体系。

2．解：由二元体分析法原结构是一个无多余约束的几何不变体系。

3．解：显然，体系是具有两个多余约束的几何不变体系。

4．解：由三刚片规则，可知体系是无多余约束的几何不变体系。

四、绘制下图所示各结构的弯矩图。

（每小题10分，共30分） 1．⨯ ⨯作弯矩图如下：2．解： 作弯矩图如下：3．解： 作弯矩图如下：DMM 图（kN •m ）由AM=0∑B P P F 4a F 2a F 3a 0--=gg g PB 5F F ()4=↑ 由yF=0∑A P P P 5F F F F 04+--= P A 3FF ()4=↑用Ⅰ-Ⅰ截面将桁架截开，保留右边部分，受力如图： 由yF=0∑N1P P 5F sin 45F F 4︒+-= N1P F F 4=-（压） 由 C M =0∑P N3N15F a F a F cos 45a 04--︒=g g g g N3P 3F F 2=（拉）取结点C 为研究对象，作受力图如下： 显然：N2P F F =-（压）F F F P F 4F F N4。

最新国家开放大学电大《土木工程力学（本）》形考任务网考试题及答案3最新国家开放大学电大《土木工程力学（本）》形考任务网考试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30%，终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上（及格），可获得本课程相应学分。

日常学习行为—作品展示（形考任务一）至少上传一个你的作品，教师会对作品进行评分，满分100分，并以10%的权重计入形考成绩。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“日常学习行为作品展示.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第二章任务检测（形考任务二）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第二章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第三章任务检测（形考任务三）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第三章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第四章任务检测（形考任务四）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

一、选择填空题（每空1分，共20分）试题1正确得分3.00/3.00 分未标记标记试题试题正文从几何角度，结构通常可以分为三类：（1）回答C通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）回答B厚度远小于其长度和宽度。

（3）回答A长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构B．板壳结构（薄壁结构）C．杆件结构D．拱结构试题2正确得分3.00/3.00 分未标记标记试题试题正文结点通常简化为以下三种类型：回答C回答B回答A从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点B．刚结点C．组合结点试题3正确得分4.00/4.00 分未标记标记试题试题正文请把文字与选项对应起来。

（1）回答B不允许结构在支承处发生任何方向的移动和转动。

（2）回答不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

（3）回答C只允许结构在支承处绕铰转动，而不能发生任何移动。

（4）回答D只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．定向支座B．固定支座C．固定铰支座D．活动铰支座试题4正确得分6.00/6.00 分未标记标记试题试题正文请把文字与选项对应起来。

根据荷载的作用时间不同，荷载可以分为：回答B——永久作用在结构上的不变荷载。

回答C——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：回答A——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

回答F——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

根据作用的方式可以分为：回答E——是指满布在结构或构件某部分面积上的荷载。
