新城工程外墙抹灰培训课件

新城工程外墙抹灰培训课件

四、外墙抹灰施工工艺
空调板与墙面交接处做圆 弧状类似于此平屋面做法，圆 弧处可采用细管做出把手抹压 做出圆弧状（美观防水效果 好）；
四、外墙抹灰工艺
基层处理
打底抹灰
抹灰完成
五、 外墙抹灰质量控制重点
1、抹灰前基层清洁、无裂纹并洒水湿润。 2、所有的材料品种和性能应符合设计要求。水泥有出厂合格证书及 现场复检测报告。 3、控制抹灰厚度，抹灰总厚度不能大于3cm,如果超过3cm时采取 加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强 措施，当采用加强网时，加强网与各基体的搭接宽度不应该小于 150MM。 4、滴水线（槽）：在檐口、窗台、窗桅、雨篷、阳台、压顶和突出 腰线等部位，上面应做出流水坡度，下面做滴水线（槽）。流水坡度 及滴水线（槽）距外表面宜为30mm，滴水线（又称鹰嘴）保证其 坡向正确，滴水槽宽度、深度度均不小于10mm，整齐一致；
五、 外墙抹灰质量控制重点
11、 翻拆架子时要小心，防止损坏已抹好的水泥墙面，并应及时采取保护措 施，防止因工序穿插造成污染和损坏。 12、各抹灰层在凝结前应防止快干、爆晒、水冲、撞击和振动，以保证其灰层 有足够的强度。 13、伸缩缝处与挑檐板、腰线、窗台、圈梁处抹灰都必须断开，以免发生不均 匀沉降产生抹灰层拉裂出现裂缝、空鼓等质量隐患； 14、核实落水管位置，按照图纸外立面要求，在腰线处预留出落水管位置，并 考虑腰线处落水管背后的防水要求；
三、原材料要求
用32.5级普通硅 酸盐水泥；品牌 按合同规定的甲 方指定品牌；有 出厂合格证、复 验合格试验单。 不得使用过期、 受潮、结块的水
泥。
中砂（河砂）要 求颗粒坚硬、洁 净、无杂质、含 泥量不超过3%
。
酸碱度为中性， 无污染的地下水

抹灰工程施工培训抹灰施工教材PPT

抹灰工程施工培训抹灰施工教材PPT
10-20cm处做标志块，大小5cm左右，再用线吊垂直确
定下部对应标志块，踢脚线20-25cm处，标志块做好
后，在用钉子钉在左右灰饼附近砖缝里拴上小线挂通
线，间隔1.2m-1.5m上下加做若干灰饼。
2 标筋（也称冲筋）：在上下灰饼之间做宽度为
10mm左右砂浆标志带，同样起控制抹灰层平整度和垂
直度的作用。
台，也可分为清水窗台和混水窗台。混水窗台通常是将
砖平砌，用水泥砂浆进行抹灰。
（一）外窗台抹灰
一般用1:2.5水泥砂浆打底，10厚；用1:2水泥砂
浆罩面，5-8厚。窗台操作难度较大，一个窗台有五个
面、八个角，一条凹档，一条滴水线或滴水槽，质量
要求比较高。表面要平整光洁，棱角要清晰；与相邻
窗台的高度进出要一致，横竖都要成一条线；排水要
层
外墙抹灰工程施


1、施工工艺
外墙抹灰应先上部，后下部，先檐口再墙面，大面积墙面可分片
同时施工，如一次抹不完，可在阴阳角交接处或分格线处间断施
工。高层建筑可按一定层数
划分一个施工段
找规矩、做灰饼、标筋
抹底层、中层灰 外墙底、
中层灰、外墙抹灰
外墙抹灰工程施
1—基体
2—水泥浆
3—分格条
外墙抹灰工程施
一般抹灰施工

一般抹灰的材料



水泥
石灰
砂
一般抹灰的条件





主体结构和水电、暖气、煤气设备的预埋件，以及
消防梯、雨水管管箍、泄水管、阳台栏杆、电线绝
缘的托架等安装是否齐全和牢固，各种预埋铁件、
木砖位置标高是否正确。
门窗框及其他木制品是否安装齐全并校正后固定，

《抹灰工程专项培训》课件

《抹灰工程专项培训》课件
《抹灰工程专项培训》 PPT课件
在这个《抹灰工程专项培训》的PPT课件中，我们将深入介绍抹灰工程的各个 方面，包括工程简介、工具选用、工艺流程、常见问题及解决方法，以及安 全注意事项。
抹灰工程简介
1
定义
抹灰工程是指将涂抹材料均匀地覆盖在建筑物的墙面或顶面上的一项建筑施工工艺。
2
分类
抹灰工程根据墙面材料的不同可以分为水泥抹灰、石膏抹灰、石膏顶灰等几类。
2 第一遍抹灰
进行第一遍抹灰，确保墙面表面均匀平整。
3 第二遍抹灰
进行第二遍抹灰，修整表面并增加强度和平 整度。
4 墙面打磨
使用砂纸或砂轮对墙面进行打磨，使其更加 光滑。
抹灰中常见问题及处理方法
1表面Leabharlann 裂可能由于墙面结构不均匀或干燥不均匀导致，可采取填充修补或重新抹灰的方法 解决。
2
基层不牢固
墙面基层处理不当导致，应重新处理基层并重新抹灰。
3
抹灰厚度不均
使用抹灰工具和技术不当导致，可以通过重新抹灰或修整来解决。
安全注意事项
人员保护
施工人员应佩戴安全头盔、手套、防护服等个人防 护装备，确保人身安全。
施工现场安全
施工现场应设置警示标志，保持通道畅通，防止高 处坠落及其他施工事故。
结语
通过这个抹灰工程专项培训，你将掌握抹灰工程的基础知识、工具选择和施工流程，以及解决常见问题的方法。 记住安全第一，愿你的抹灰工程一帆风顺！
抹灰工具及选用
墙面材料的选择
根据墙面素材的特性选择适合的涂料，如水泥砂浆、石膏砂浆等。
墙面基层处理
对墙面进行清扫、处理裂缝等预备工作，确保基层结实平整。
抹灰工具的选用
根据工程要求选择不同类型的抹灰工具，如刮板、抹刀、抹子等。

最新抹灰施工工艺培训(PPT)

最新抹灰施工工艺培训(PPT)
抹灰施工工艺培训(PPT)
目录
项目质量专职抹岗灰位工人程员管管理理规定
1 抹灰工程分类及材料介绍 2 抹灰工程施工工艺、技术介绍 3 抹灰工程施工方案及施工要点 4 抹灰工程质量验收要点 5 抹灰工程质量通病预控与防范 6 抹灰工程与其他工序交叉施工注意事项 7 抹灰工程质量/进度问题案例分享
二、抹灰工程施工工艺、技术介绍
三、抹灰工程施工方案及施工要点
3.1.一般抹灰施工要点 分层抹灰
底层抹灰厚度一般5～9mm，作用是使抹灰层与基层牢固结合,并对基层初步
找平，底层涂抹后应间隔一定时间，让其干燥和水分蒸发后再涂抹中间层和罩 面层。
底层抹灰
铝合金刮平
装档刮杠示意
中间层起找平作用，可一次或分次涂抹，厚度约5～12mm，在灰浆凝固前
二、抹灰工程施工工艺、技术介绍
2.2.一般抹灰 内墙抹灰施工顺序
墙体水平、垂直度检查，线路与配电箱等部位检查→基层处理→修抹预留 孔洞、配电箱、槽、盒→不同基层交接处钉钢丝网→墙面浇水→墙体拉毛 →吊直、套方、找规矩、贴灰饼→灰饼及拉毛养护→抹灰前一天浇水→抹 底灰→抹水泥砂浆罩面灰(包括水泥踢脚板、墙裙等) →养护
应交叉刻痕，以增强与面层的粘结。
面层厚度一般为2～5mm，应确保表面平整、光滑、无裂纹。
三、抹灰工程施工方案及施工要点
3.1.一般抹灰施工要点 抹灰层厚度
抹灰层厚度一般为15～20mm，最厚不超过25mm。
在加气砼基层上抹灰时，其底灰和中间层的灰浆强度宜与加气砼强度相近；底 灰宜用中砂,中层和罩面层宜用中砂。水泥砂浆不得抹在石灰砂浆层上。
立面垂直度验收
表面平整度验收
阴阳角方正量度检测
四、抹灰工程质量验收要点

《抹灰工程专项培训》课件

《抹灰工程专项培训》课件

抹灰工程施工常见问题与解决方案
空鼓、开裂
接茬不平整、线角不顺直
可能是由于基层处理不彻底或砂浆配 合比不当所致，应加强基层处理，调 整砂浆配合比。
可能是由于操作不当或工具使用不正 确所致，应加强施工控制，确保工具 使用正确。
表面不平整、颜色不均
可能是由于抹灰技术不熟练或原材料 质量问题所致，应提高施工技术水平 ，确保原材料质量。
04
抹灰工程质量控制与安全防护
抹灰工程质量控制要点
抹灰材料质量控制
确保使用合格的材料，如水泥、砂石等，避免使用劣质材料。
抹灰施工过程控制
严格遵守施工工艺流程，控制好抹灰厚度、平整度和垂直度等指标 。
抹灰质量检测与验收
定期进行质量检测，确保抹灰质量符合设计要求和相关标准。
抹灰工程安全防护措施
施工现场安全设施
演示二
抹灰工具的使用与技 巧
演示三 抹灰施工流程与步骤
演示四 抹灰质量检测与验收
演示五
抹灰工程常见问题及 解决方案
抹灰工程实践操作注意事项与技巧分享
注意事项一
安全第一，做好防护措施
注意事项三
注重细节，精益求精
技巧分享二
如何提高抹灰效率与平整 度
注意事项二
遵循施工规范，确保工程 质量
技巧分享一
如何调配出高质量的抹灰 材料
铁锹
用于搅拌和运输砂 浆或混凝土。
刮刀
用于找平砂浆表面 和清除多余砂浆。
水平尺和线坠
用于确保墙面和顶 棚抹灰的水平度和 垂直度。
抹灰工程材料与工具的维护和保养
定期清洁和保养工具 ，保持其锋利和正常 使用状态。
对于易损易耗品，应 及时更换和补充，确 保工程的顺利进行。

外墙抹灰规范要求PPT课件

外墙抹灰规范要求PPT课件

〔2〕 水刷石面层石渣不均匀或脱落，面 ①
底子灰干湿度掌握不好，水刷石面 水泥石子浆干得快，抹子没压均匀
② 预防措施
所有原材料必须符合质量要求。
分格条必须使用优质木材，粘贴前应在水中浸透， 粘贴时两边应以45°抹素水泥浆，保证抹灰和起条方 便。
抹水泥石子浆时应掌握好底子灰的干湿程度，防止 有假凝现象，造成不易压实抹平，在水泥石子浆稍收 水后，要屡次刷压拍平，使石子在灰浆中转动，到达 大面朝下，排列紧密均匀。
抹中层灰时，抹压方向应与底层灰抹压方向垂直。 抹灰应平整。
图 灰饼、冲筋
6.2.4 质量问题与预防措施
墙面空鼓、裂缝
(1) ① ② 不同材料交接处未设加强网或加强网搭接宽度过
小。 ③ ④ ⑤ ⑥ 养护不到位，尤其在夏季施工时。
(2) 预防措施 ① ② ③ 严格控制原材料质量，严格按配合比配合和搅拌
④ ⑤ 严格分层操作并控制好各层厚度，各层之间的时
⑥
6.3 装饰抹灰工程
6.3.1 水刷石施工
6.3.1.1 施工工艺
水刷石的施工工艺流程为：抹灰中层验收—弹线、 粘分格条—抹面层水泥石子浆—冲洗—起分格条、修 整—养护。
6.3.1.2 操作要点
〔1〕 弹线、粘分格条 粘分格条 〔2〕 抹水泥石子 〔3〕 冲洗 〔4〕 起分格条、修整

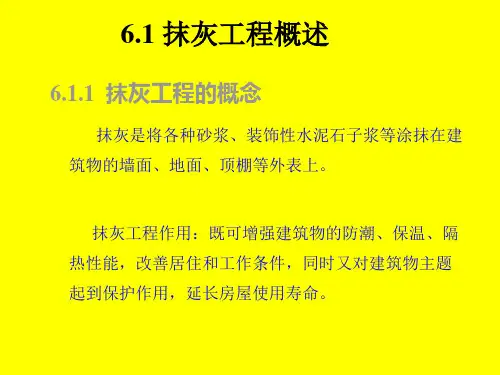

6.1 抹灰工程概述
6.1.1 抹灰工程的概念
抹灰是将各种砂浆、装饰性水泥石子浆等涂抹在建 筑物的墙面、地面、顶棚等外表上。
抹灰工程作用：既可增强建筑物的防潮、保温、隔 热性能，改善居住和工作条件，同时又对建筑物主题 起到保护作用，延长房屋使用寿命。
6.1.2 抹灰工程的作用
抹灰工程作用： 既可增强建筑物的防潮、保温、隔热性能，改善居 住和工作条件，同时又对建筑物主题起到保护作用， 延长房屋使用寿命。

外墙抹灰技术交底 图文结合完整版.ppt课件

外墙抹灰技术交底 图文结合完整版.ppt课件

材料需是公司指定品牌或者为合格产品
5
一、施工准备
2、技术准备
（1）熟悉工程的图纸和资料， 掌握根据国家规范、地方性标 准制定的施工工艺。 （2）了解材料性能指标，掌 握施工要点，明确施工工序。
保温抹灰范围为砂浆为全部外墙（涂料面和贴砖面）
6
一、施工准备
3、基层准备
（1）、保温施工前会同项目监理部做好中间结构验收及墙面基层的垂直度和平整度符合现行国家施工验 收规范要求。墙体的平整度、垂直度的偏差在国家相关验收标准的规定之内。 （2）、墙面的暗埋管线、线盒、预埋件、空调孔等安装完毕并验收合格，上诉管件预埋时必须考虑保温 层厚度的影响。 （3）、墙面模板穿墙孔及墙面缺损处用水泥砂浆修补完善并验收合格。 （4）、混凝土梁、柱、墙面等处的钢筋头和凸起物清除完毕，墙面表面凸起物大于10mm的应剔除。 （5）、基层墙面在施工前应进行清理，清洗油渍、清扫浮灰等，施工前一天浇水润湿透彻。
抹水泥砂浆找平层（初步平整墙面）
14
二、施工工艺
5、满挂热镀锌电焊钢丝网
（1）、挂网前应清理基体，除去浮灰油 污，修补找平墙面，并保持一定湿度。 （2）、宜采用热镀锌钢网直径0.9 （12.7×12.7目孔）满挂，挂网应展平， 采用专用保温钉挂网，宜梅花形布置， 间隔30cm，以保证钢网不变形起拱。 （3）、钢丝网搭接长度不得小于 100mm ，网材搭接应平整、连续、牢 固。
（4）、检查墙-梁、墙-柱间灰缝是否堵塞严实，有瞎眼缝
和通光缝的，必须先堵塞严实。
（5）淋水：一般在抹灰前一天，用软管或胶皮管或喷壶顺
墙自上而下浇水湿润，每天宜浇两次
基层干净平顺、无杂物等 11
二、施工工艺
2、挂网拉毛
在表面洒水润湿后采用机械喷涂或笤帚涂刷1∶1水泥砂浆中加801建筑胶水8% 配置而成浆料，砂浆颗粒凝结后（三天后）方可墙面抹灰。

建筑业职业培训抹灰工完整ppt课件

建筑业职业培训抹灰工完整ppt课件
.
第一节 建筑构造
• 民用建筑： • 2、主体：包括墙体、柱、梁（或
框架）、楼板、楼梯等。 • 墙体：内墙与外墙；非承重墙和承
重墙；砖墙、石墙、钢筋混凝土墙 等。
.
第一节 建筑构造
• 民用建筑： • 2、主体：包括墙体、柱、梁（或
框架）、楼板、楼梯等。 • 柱：砖柱、石柱、钢筋混凝土柱等。
• 梁：主梁、次梁、过梁用钢筋混凝土制作。 • 楼板：现浇混凝土板和预制装配钢筋混凝
的仓库内，不易长期贮存。
.
第二节 石灰、石膏
• 四、建筑石膏 • β型半水石膏
• 生产石膏的原料主要为含硫酸钙的天然石膏（又 称生石膏）或含硫酸钙的化工副产品和磷石膏、 氟石膏、硼石膏等废渣，其化学式为 CaSO4.2H2O，也称二水石膏。将天然二水石膏 在不同的温度下煅烧可得到不同的石膏品种。如 将天然二水石膏在107~170℃的干燥条件下加热
.
第二节 石灰、石膏
• 一、建筑生石灰 • 生石灰是将以含碳酸钙为主的天然岩石，
在高温下煅烧而得，其主要成分为氧化钙 （CaO）。 • 建筑生石灰按其品质分为优等品、一等品、 合格品。各等级的技术指标应符合规定。 • 建筑生石灰应分类、分等级，贮存在干燥 的仓库内，不易长期贮存。
.
第二节 石灰、石膏
• 第一节 建筑构造 • 一、民用建筑的基本组成
• 什么是民用建筑？ • 民用建筑即非生产性建筑，指供人们居住和进行公共活
动的建筑。 • 民用建筑按使用功能可分为居住建筑和公共建筑两大类
。
.
第一节 建筑构造
• 按建筑高度与层数分 • 低层建筑，主要指1～3层的住宅建筑 • 多层建筑，主要指4～6层的住宅建筑 • 中高层建筑，主要指7～9层的住宅建筑 • 高层建筑，指10层以上的住宅建筑和总高度大于24m的公

建筑内外墙抹灰技术交底培训课件(56页,工程概况,工艺流程,抹灰工艺做法要求,抹灰注意事项,实测标准)

建筑内外墙抹灰技术交底培训课件(56页,工程概况,工艺流程,抹灰工艺做法要求,抹灰注意事项,实测标准)
过5mm且完成面必须平整，所有线槽封堵必须满挂镀锌钢丝网（两端各压
15cm宽），如下图：
挂网部位：结构墙柱与砖墙 交接部位、结构梁下口与滚 转交接部位、安装线管后开 槽部位、GRC烟道、楼梯间 。
甩浆：外墙抹灰部位基层采 用素水泥浆加胶） 。
C20细石砼封堵后挂加强网
注意：GRC烟道及楼梯间为 满挂钢丝网
抹灰工程技术交底
目录页
第一部分 第二部分 第三部分 第四部分 第五部分
本项目抹灰工程概况 施工工艺流程
内墙抹灰工艺做法及要求 内墙抹灰注意事项 抹灰实测标准
第一部分
本项目抹灰工程概况
1.1
内墙抹灰概况
内墙面抹灰要求（客厅、卧室、卫生间、安全房间、户内走廊、楼梯间） ■200mm厚厚壁型空心砖砌块(或混凝土）墙面基层清理； ■砼墙竖向与砌体界面和砼梁上部与砌体界面交接处挂300mm宽Ф0.8热镀锌 钢丝网12.7×12.7； ■砼柱或砼墙刷纯水泥浆加甲基纤维素随刷随抹； ■8mm 厚 M10预拌砂浆； ■7mm 厚 M10预拌砂浆+纤维罩面；（掺 0.9kg 聚丙烯纤维/m3 ）； ■喷水养护不少于7天； ■公共抹灰高度为最高梁下口上100mm；
3.4 线盒固定、线管安装
线盒安装
3.5
线槽封堵、挂网
预埋管线槽必须用C20细石混凝土灌实，封堵完成面高于原墙面不得超 过5mm且完成面必须平整，所有线槽封堵必须满挂镀锌钢丝网（两端各压 15cm宽），如下图：
C20细石砼
C20细石砼封堵后挂加强网
3.5
线槽封堵、挂网
预埋管线槽必须用C20细石混凝土灌实，封堵完成面高于原墙面不得超
3.6
甩浆、拉毛
在墙体表面洒水润湿后采用专业拍浆工具人工拍浆，加适量建筑胶粘剂 的1∶1水泥砂浆中加801建筑胶水10%配置而成浆料，甩浆效果要有毛刺感， 且强度达到要求（手指用力方可折断），砂浆颗粒凝结后方可墙面抹灰。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

耐碱网格布
5.按预先需要长度、宽度从整卷玻纤网布上剪下网片，留出必要的 搭接长度或重叠部分的长度。 6.在干净平整的地方剪断，下料必须准确，剪好的网布必须卷起来 ，不允许折叠，不允许踩踏。 7.在建筑物阳角处做加强层，加强层应贴在最内侧，每边150mm。
耐碱网格布
12、刮完聚合物砂浆后，应将网布置于其上，网布的弯曲面朝向墙， 从中央向四周施抹涂平，使网布嵌入聚合物砂浆中，网布不应皱折， 待表面干后，再在其上施抹一层聚合物砂浆，厚度1.0mm, 网布不应 外露。 13.网布周边搭接长度不得小于70mm，在被切断的部位，应采用补网 搭接，搭接长度不得小于70mm。 19.网布自上而下施抹，同步施工先施抹加强型网布，再做标准型网 布 21.施工后保护层4小时内不能被雨淋。
Part
6
耐碱网格布
耐碱网格布
耐碱网格布
耐碱网格布
耐碱网格布
玻璃纤维网格布的粘贴方法:
1.配制聚合物砂浆必须专人负责，以确保搅拌质量。 2.聚合物砂浆配合比为:KL粘结剂:425#硫铝酸盐水泥:砂子( 用18目筛底):= 1:1.88: 3.25(重量比)。 3.砂浆搅拌必须均匀，避免出现离析，呈粥状.根据和易性 可适当加水。 4.聚合物砂浆应随用随配，配好的聚合物砂浆最好在1小时 之内用光.聚合物砂浆应于阴凉放置，避免阳光曝晒。
外墙抹灰
抹灰完成后要及时养护。 检查外墙抹灰平正度、垂直度方法、允许偏差以及空鼓、开 裂等问题同内墙抹灰。
外墙抹灰
脱 落
P成，第一遍厚度约3-4mm,随即抹第 二遍找平抗裂砂浆，抹平压实。抹面砂浆总厚度平均约8mm。抹 完抗裂砂浆后，应检查平整、垂直及阴阳角方正，对于不符合标 准要求进行修补。
抹灰施工前，将混凝土结构（外墙）的对拉螺栓孔清理干净，采 用发泡剂或防水砂浆对所有的外墙螺栓孔进行封堵密实，消除渗漏 隐患。 3、贴网
不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施， 当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。 4、基层清理
抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水湿 润。
基层处理
若混凝土表面很光滑，应对其表面进行“毛化”处理，其 方法有两种：一种是将其光滑的表面用尖钻剔毛，剔去光面， 使其表面粗糙不平，用水湿润基层。另一种方法是将光滑的 表面清扫干净，用10％火碱水除去混凝土表面的油污后，将 碱液冲洗干净后晾干，采用机械喷涂或用扫帚甩上一层1:1稀 粥状水泥细砂浆（内掺20％107胶水拌制），使其凝固在光 滑的基层表面，用手掰不动为好。
Part
2
打底
打底
Part
3
灰饼、护角
灰饼
护角
验收时注意护角垂
直度和灰饼厚度。打 底后的灰饼厚度必须 大于等于图纸要求的 保温砂浆厚度。
Part
4
抹灰
普通砂浆与保温砂浆
抹灰前，保温材料必须送检，合格后方可使用。 外墙抹灰前基层也要浇水湿润，与内墙抹灰相同，分层进行。 注意区分做保温砂浆的部位。（一般情况下公共部分外墙为普通 砂浆，其他部分为保温砂浆，具体见设计图纸。） 特别要注意的是，施工过程中严禁在保温砂浆中掺普通砂。
建筑装饰装修工程培训课件
（外墙抹灰）
Part 1 Part 2 Part 3 Part 4 Part 5 Part 6
基层处理 打底 灰饼、护角 抹灰（保温砂浆） 抗裂 耐碱网格布
Part
1
基层处理
基层处理
基层处理内容： 1、外墙灰缝
外墙灰缝必须修补到位，无瞎缝及砂浆不饱满现象。 2、螺栓孔
谢谢！
