棒线材导位装置基础知识总结

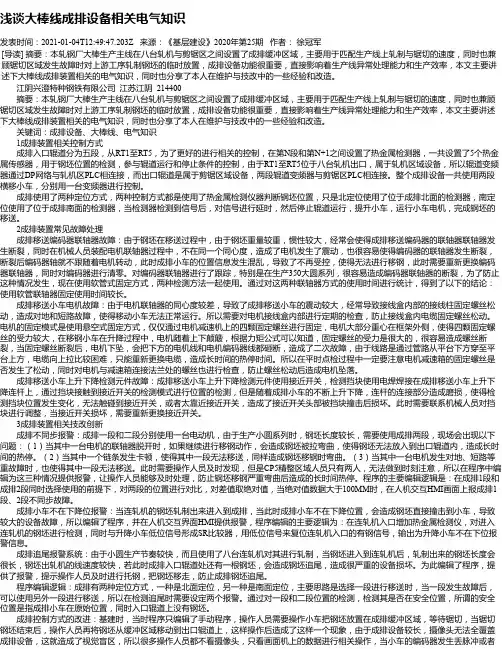

浅谈大棒线成排设备相关电气知识发表时间：2021-01-04T12:49:47.203Z 来源：《基层建设》2020年第25期作者：徐冠军[导读] 摘要：本轧钢厂大棒生产主线在八台轧机与剪锯区之间设置了成排缓冲区域，主要用于匹配生产线上轧制与锯切的速度，同时也兼顾锯切区域发生故障时对上游工序轧制钢坯的临时放置，成排设备功能很重要，直接影响着生产线异常处理能力和生产效率，本文主要讲述下大棒线成排装置相关的电气知识，同时也分享了本人在维护与技改中的一些经验和改造。

江阴兴澄特种钢铁有限公司江苏江阴 214400摘要：本轧钢厂大棒生产主线在八台轧机与剪锯区之间设置了成排缓冲区域，主要用于匹配生产线上轧制与锯切的速度，同时也兼顾锯切区域发生故障时对上游工序轧制钢坯的临时放置，成排设备功能很重要，直接影响着生产线异常处理能力和生产效率，本文主要讲述下大棒线成排装置相关的电气知识，同时也分享了本人在维护与技改中的一些经验和改造。

关键词：成排设备、大棒线、电气知识1成排装置相关控制方式成排入口辊道分为五段，从RT1至RT5，为了更好的进行相关的控制，在第N段和第N+1之间设置了热金属检测器，一共设置了5个热金属传感器，用于钢坯位置的检测，参与辊道运行和停止条件的控制，由于RT1至RT5位于八台轧机出口，属于轧机区域设备，所以辊道变频器通过DP网络与轧机区PLC相连接，而出口辊道是属于剪锯区域设备，两段辊道变频器与剪锯区PLC相连接。

整个成排设备一共使用两段横移小车，分别用一台变频器进行控制。

成排使用了两种定位方式，两种控制方式都是使用了热金属检测仪器判断钢坯位置，只是北定位使用了位于成排北面的检测器，南定位使用了位于成排南面的检测器，当检测器检测到信号后，对信号进行延时，然后停止辊道运行，提升小车，运行小车电机，完成钢坯的移送。

2成排装置常见故障处理成排移送编码器联轴器故障：由于钢坯在移送过程中，由于钢坯重量较重，惯性较大，经常会使得成排移送编码器的联轴器联轴器发生断裂，同时在机械人员装配电机联轴器过程中，不在同一个同心度，造成了电机发生了震动，也很容易使得编码器的联轴器发生断裂，断裂后编码器轴就不跟随着电机转动，此时成排小车的位置信息发生混乱，导致了不再受控，使得无法进行移钢，此时需要重新更换编码器联轴器，同时对编码器进行清零。

棒线材φ450轧机设计摘要线材的用途很广，在国民经济各个部门中，线材占有重要地位。

近年来，对线材性能及表面质量的要求越来越高。

尤其是对线材的化学成分、机械性能、晶粒组织及晶粒粒度都要做检验，符合标准方可出厂。

所以，对线材的苛刻要求决定了新轧机及相关新技术的飞速发展。

线材轧机属于小型轧钢机械范畴。

线材轧机与其它轧钢机一样，其主机列也包括执行机构、传动装置、和原动机三个基本组成部分。

本次设计在收集整理了国内外先进的线材轧制设备和技术的基础上，对设计方案进行了优化选择。

首先，根据压下规程和轧制速度计算轧制力和轧制力矩，对电机进行选择、校核。

然后对于主要零部件进行了受力和强度分析、校核；对于主传动装置中的减速器、联轴器、万向接轴进行了设计，同时对润滑方式进行了选择。

最后，对该轧机的经济效益进行分析评价。

关键词：线材轧机；轧制力；轧制力矩；强度；主传动The Design ofφ450 Bar and Wire Rod MillAbstractAs the use of wire rod is very broad, in every department of national economy, wire rod possess important position. In recent years, for the requirement of the surface quality and performance of wire rod, it is more and more many parameters to be inspected, especially for the chemical composition ,mechanical performance, crystal microscopic organizes and crystal microscopic size of wire rod, accord with standard side can be sold out. So new rolling mill and related new technology should be developed fast for the harsh requirement of wire rod. The rod mill belongs to the small steel rolling category. The rod mill is same with other mills, its main engine row also includes the implementing agency, the transmission device, and the driving force three basic building blocks. This design in the collection reorganized the domestic and foreign advanced rod rolling equipment and in the technical foundation, carries on the choice and the appraisal to the design proposal. First, according to assigns depresses the regulations and the rolling speed computation roll force and the roll torque, and has carried on the choice and the examination to the electrical machinery. Then, has carried on the stress analysis and the essential examination regarding the main spare part. Regarding main drive's in reduction gear, the shaft coupling, the rotary coupling spindle have carried on the design, simultaneously has carried on the choice to the lubrication way. Finally, carries on the analysis appraisal to this rolling mill's economic efficiency.Key words: wire rod rolling mill; roll force ; roll torque; intensity; main drive目录1 绪论 (5)选题背景和目的 (5)线材轧机的国内外发展概况 (6)线材轧机的类型及特点 (7)Y型轧机 (8)框架式45°无扭转精轧机 (8)悬臂式45°高速无扭精轧机 (8)线材生产的工艺 (9)线材生产主要工艺流程 (9)轧制工艺的进步 (9)棒线材φ450轧机的研究方法和方向 (12)2 方案的选择与评价 (13)方案的选择 (13)方案评价 (13)3 主电机的选择 (14)轧制力的计算 (14)轧辊主要尺寸确定 (14)孔型的选择 (15)椭圆—圆孔型系统的特点 (15)轧制参数 (16)平均单位压力的计算 (16)轧制力的计算 (18)轧机主电动机力矩与电动机功率 (19)轧机主电机力矩 (19)轧辊的驱动力矩 (20)初选电机容量 (21)附加摩擦力矩 (22)主电动机的发热校核 (23)4 主要零件的强度计算 (25)轧辊的强度计算 (25)危险面为中间截面 (26)轧辊轴承的计算 (29)轧辊轴承的选择 (29)轧辊轴承的寿命计算 (29)机架的设计 (30)机架的选择及结构参数 (30)机架强度计算及校核 (31)闭式机架的变形计算 (36)5 主传动装置的设计 (39)联轴器的选择计算 (39)万向接轴的选择计算 (40)减速器齿轮的计算 (40)计算各轴的动力参数 (41)齿轮的设计 (42)6 润滑方式的选择 (47)轧辊轴承的润滑 (48)万向接轴的润滑 (48)减速机的润滑 (48)7 试车方法和对控制系统的要求 (49)试车要求 (49)对控制系统的要求 (49)8 经济分析及评价 (51)工业技术经济指标 (51)技术经济指标的考核 (51)机械设备的有效度 (51)投资回收期 (52)结论 (54)致谢 (55)参考文献 (56)1 绪论选题背景和目的线材的用途很广，在国民经济各部门中占有重要的地位。

中大棒生产线滚动导卫导轮的使用及优化摘要：为适应中大棒生产线需要，部分轧机进口需配置滚动导卫，尤其是立轧机圆孔。

导卫本体运行的稳定性，导轮对来料的夹持、导向作用的好坏，直接影响产品的质量控制。

尤其是滚动导卫中，直接与红钢接触的部件是导轮，而导轮的调整使用及优化，对红料尺寸、表面质量起关键性作用。

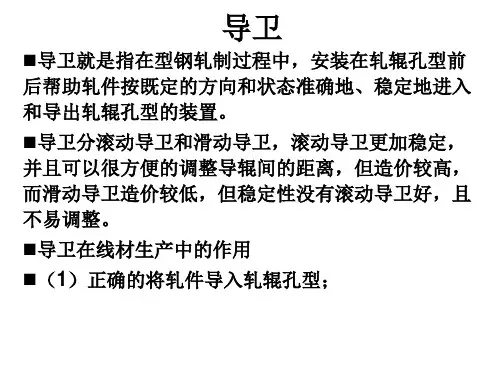

关键词：滚动导卫；导轮；质量1 概述1.1 导卫的定义：指在圆钢轧制过程中，安装在轧辊孔型前后，帮助轧机按既定的方向和状态，准确地、稳定地进入和导出孔型的装置。

1.2 导卫的作用：a、正确的将轧机导入轧辊孔型；b、保证轧检在孔型中稳定的变形，并得到所要求的几何形状和尺寸；c、顺利的将轧机由轧辊孔型中导出，防止缠辊；d、控制或防止轧机扭转或弯曲变形，按既定的方向运行。

1.3 导卫装置的布置中大棒生产线上，轧机的轧辊孔型系统为箱孔—椭圆—圆，从而使得导卫在轧线上的布置有一定的规律，可以概括为以下几点：a、所有轧辊圆孔型，为立轧机的机架，入口导卫均采用滚动导卫；b、箱孔轧机入口导卫采用滑动导卫；c、中精轧平轧机，可根据需要，全部采用滚动导卫；d、所有轧机的出口导卫均采用滑动导卫。

1.4 滚动导卫滚动导卫的结构多种多样，该条中大棒生产线粗轧机采用大型滚动导卫，中轧采用中型滚动导卫，精轧采用小型滚动导卫。

滚动导卫的主要部件：导卫盒、导轮、偏心轴、偏心套、防尘盖、左右调整盘等。

其中导轮的作用至关重要，导轮的旋转灵活，决定着生产稳定运行；导轮的表面质量，影响着轧机的表面质量；导轮的磨损加剧，直接导致生产事故、质量事故等。

2 导轮的使用轧制圆钢时，缺陷有多种，由于导轮产生的缺陷主要有粘钢和棱角，其中以棱角最为普遍，而棱角是由于导轮的边缘，生产运行过程中产生棱角，与红钢接触后，在棒材表面形成了深浅不一的棱角，下面即对棱角进行系统分析，以寻求有效的控制。

下图为现场使用后的导轮。

导轮棱角的形成是一个非常复杂的过程，关于它的产生几乎所有书籍都没有进行论述，下面以三个阶段来进行分析。

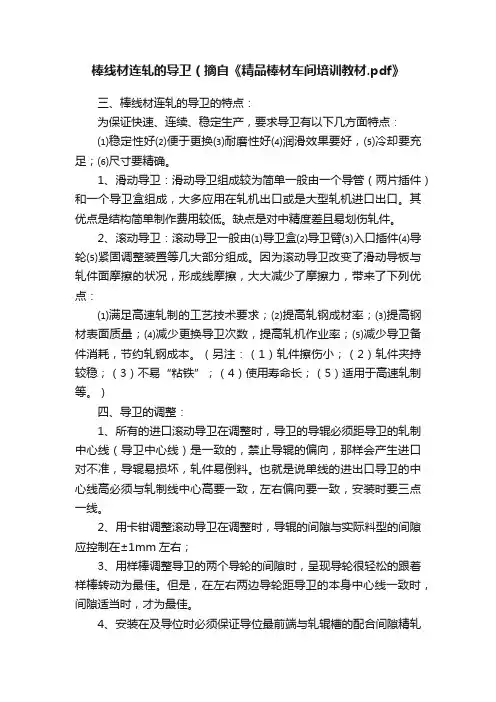

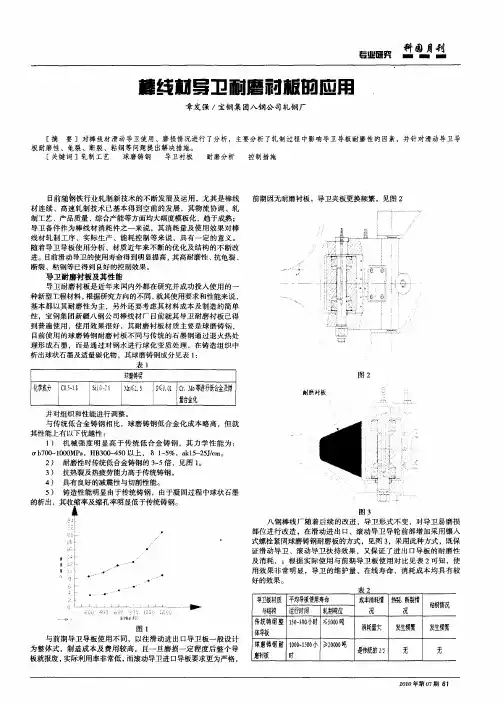

棒线材连轧的导卫（摘自《精品棒材车间培训教材.pdf》三、棒线材连轧的导卫的特点：为保证快速、连续、稳定生产，要求导卫有以下几方面特点：⑴稳定性好⑵便于更换⑶耐磨性好⑷润滑效果要好，⑸冷却要充足；⑹尺寸要精确。

1、滑动导卫：滑动导卫组成较为简单一般由一个导管（两片插件）和一个导卫盒组成，大多应用在轧机出口或是大型轧机进口出口。

其优点是结构简单制作费用较低。

缺点是对中精度差且易划伤轧件。

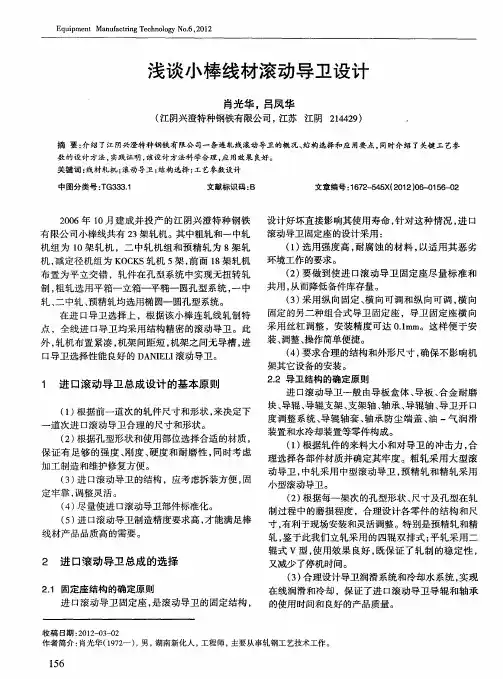

2、滚动导卫：滚动导卫一般由⑴导卫盒⑵导卫臂⑶入口插件⑷导轮⑸紧固调整装置等几大部分组成。

因为滚动导卫改变了滑动导板与轧件面摩擦的状况，形成线摩擦，大大减少了摩擦力，带来了下列优点：⑴满足高速轧制的工艺技术要求；⑵提高轧钢成材率；⑶提高钢材表面质量；⑷减少更换导卫次数，提高轧机作业率；⑸减少导卫备件消耗，节约轧钢成本。

（另注：（1）轧件擦伤小；（2）轧件夹持较稳；（3）不易“粘铁”；（4）使用寿命长；（5）适用于高速轧制等。

）四、导卫的调整：1、所有的进口滚动导卫在调整时，导卫的导辊必须距导卫的轧制中心线（导卫中心线）是一致的，禁止导辊的偏向，那样会产生进口对不准，导辊易损坏，轧件易倒料。

也就是说单线的进出口导卫的中心线高必须与轧制线中心高要一致，左右偏向要一致，安装时要三点一线。

2、用卡钳调整滚动导卫在调整时，导辊的间隙与实际料型的间隙应控制在±1mm左右；3、用样棒调整导卫的两个导轮的间隙时，呈现导轮很轻松的跟着样棒转动为最佳。

但是，在左右两边导轮距导卫的本身中心线一致时，间隙适当时，才为最佳。

4、安装在及导位时必须保证导位最前端与轧辊槽的配合间隙精轧机为3—5mm为最佳，中轧机5—10mm为最佳。

目的⑴保证咬入精度⑵保证导位不与轧辊摩擦。

5、导卫在装配时，必须正确安装，紧固导卫的所有的紧固件，以防导卫松动，造成重大生产事故及人身伤害事故。

五、滚动导位一般有哪些润滑方式；什么是油气润滑；油气润滑有什么优点。

导卫的安装与调整圆钢和螺纹导卫调整：一）单线部分1、所有的进口滚动导卫在调整时，导卫的导辊必须距导卫的轧制中心线（导卫中心线）是一致的，禁止导辊的偏向，那样会产生进口对不准，导辊易损坏，轧件易倒料。

如：12H进口滚动导卫在调整时，导辊的间隙与实际料型的间隙为±10丝左右；也就是说在调整导卫的两个导轮的间隙时，用实际料型来调整，呈现导轮很轻松的跟着样棒转动为最佳。

但是，在左右两边导轮距导卫的本身中心线一致时，间隙适当时，才为最佳。

2、如：12H出口滑动导卫，安装时必须导管铲嘴与轧辊槽的配合间隙为1—1.5mm为最佳，也就是说安装没有与轧辊相摩擦为佳。

也就是说单线的进出口导卫的中心线高必须与轧制线中心高要一致，左右偏向要一致，安装时要三点一线。

3、导卫在装配时，必须正确安装，紧固导卫的所有的紧固件，以防导卫松动，在轧制过程中影响轧制。

二）双线部分：1、16H出口切分导卫的调整。

切分轮的调整要平齐，两个切分轮的调整间隙应为±10丝左右(也就是转动上切分轮带动下切分轮轻松转动就可以了)。

切分刀片应与切分轮、进口夹板在同一条中心线上，叫三点一线。

注：切分导卫得进口夹板〈铲嘴〉在与轧辊装配时，必须和轧辊配合间隙为〈１mm〉良好。

2、17H出口扭转导卫〈０１－０２〉的调整。

在轧制过程中，根据实际轧速，根据实际轧制品种来调整扭转导卫的扭转角度；轧制速度越快，两个扭转轮的间隙越大。

用实际料型测量扭转导卫的扭转角度应为最佳。

在轧制速度越快的情况下，用实际样棒调整的如下α角度越来越小。

一般呈现的角度为15°左右。

（在轧制过程中可以用以下圆棒来调整两辊的间隙。

如：φ22*2的用圆钢22mm来调整；。

）分别用样棒来调整，调整时两个扭转轮跟转就可以，轻松转动不易太紧。

出口扭转导卫呈现的角度图：3、在轧制中（15 –16）架滚动导卫（0930B/C）的导轮，必须左右两边导轮各自两平齐，每两边的导轮距导卫中心线为一致，调整导轮间隙，用实际料型调整导轮，四个导轮跟着转，不要太紧，用实际样棒来调整导辊，如导辊很轻松的在跟着转动，实际料棒在导卫的左右移动又很轻则为最佳（在没有样棒时，调整间隙比实际来料大0.5mm左右）.三）二切分轧制：1、在轧制（φ22×2）的轧制工艺，前提条件必须保证轧机左右辊辊缝是一致的，禁止错辊，导卫安装适当。

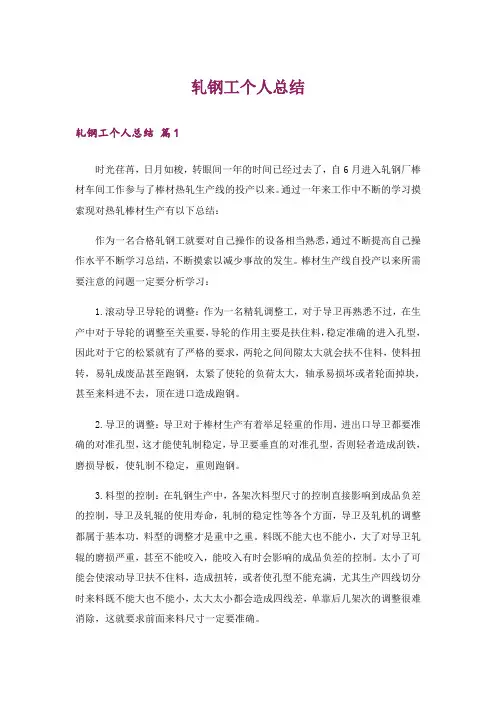

轧钢工个人总结轧钢工个人总结篇1时光荏苒，日月如梭，转眼间一年的时间已经过去了，自6月进入轧钢厂棒材车间工作参与了棒材热轧生产线的投产以来。

通过一年来工作中不断的学习摸索现对热轧棒材生产有以下总结：作为一名合格轧钢工就要对自己操作的设备相当熟悉，通过不断提高自己操作水平不断学习总结，不断摸索以减少事故的发生。

棒材生产线自投产以来所需要注意的问题一定要分析学习：1.滚动导卫导轮的调整：作为一名精轧调整工，对于导卫再熟悉不过，在生产中对于导轮的调整至关重要，导轮的作用主要是扶住料，稳定准确的进入孔型，因此对于它的松紧就有了严格的要求，两轮之间间隙太大就会扶不住料，使料扭转，易轧成废品甚至跑钢，太紧了使轮的负荷太大，轴承易损坏或者轮面掉块，甚至来料进不去，顶在进口造成跑钢。

2.导卫的调整：导卫对于棒材生产有着举足轻重的作用，进出口导卫都要准确的对准孔型，这才能使轧制稳定，导卫要垂直的对准孔型，否则轻者造成刮铁，磨损导板，使轧制不稳定，重则跑钢。

3.料型的控制：在轧钢生产中，各架次料型尺寸的控制直接影响到成品负差的控制，导卫及轧辊的使用寿命，轧制的稳定性等各个方面，导卫及轧机的调整都属于基本功，料型的调整才是重中之重。

料既不能大也不能小，大了对导卫轧辊的磨损严重，甚至不能咬入，能咬入有时会影响的成品负差的控制。

太小了可能会使滚动导卫扶不住料，造成扭转，或者使孔型不能充满，尤其生产四线切分时来料既不能大也不能小，太大太小都会造成四线差，单靠后几架次的调整很难消除，这就要求前面来料尺寸一定要准确。

在棒材生产中还有许多需要注意掌握的知识，如活套器的正确使用，轧机速度的微调，轧机冷却水管的安装布置，跑钢后正确处理事故的方法，以及安全生产的重要性等。

棒材车间以后将以生产四线切分为主，这就要求我们充分的掌握四线切分的操作要领，包括控轧控冷的基本知识，怎样减小甚至消除四线差，怎样消除波浪弯，怎样使成品稳定的上冷床而不跑钢，怎样提高成材率，怎样降本增效，这些都是我们目前亟待解决的问题。
