汽车发动机上各传感器的位置以及作用

各种汽车传感器的作用目录1、进气压力传感器： (2)2、空气流量传感器： (2)3、节气门位置传感器： (2)4、曲轴角度传感器： (3)5、凸轮轴位置传感器（又称气缸识别传感器） (3)6、氧传感器： (3)7、发动机转速传感器 (4)8、进气温度传感器： (5)9、水温传感器： (5)10、爆燃传感器： (6)11、活性碳罐 (7)12、碳罐控制阀 (7)13、点火线圈 (7)14、喷油器 (8)15、电动燃油泵 (9)16、油压调节器 (9)17、燃油分配器 (9)18、曲轴箱通风加热电阻 (10)19、车速传感器 (10)20、空气流量传感器 (11)20.1卡门旋涡式空气流量计 (11)20.2光学式卡门旋涡守气流量计 (11)20.3超声波式卡门旋涡式空气流量计 (11)20.4热线式空气流量计 (12)20.5热膜式空气流量计 (12)21、压力传感器 (12)21.1电容式压力传感器 (13)21.2差动变压器进气压力传感器 (13)21.3半导体应变式进气压力传感器 (13)22、气门位置传感器 (13)1.1开关式节气门位置传感器 (14)1.2线性节气门位置传感器 (14)23、氧传感器 (14)24、温度传感器 (15)25、相位传感器 (15)26、相位传感器的作用 (15)1、爆震传感器作用 (16)27、碳罐控制阀的作用 (16)28、怠速执行器作用 (16)29、汽车传感器线的作用 (18)30、急加速时感觉发动机反应迟钝 (19)（本说明中图例多以捷达电喷车为主）汽车传感器过去单纯用于发动机上，现在巳扩展到底盘、车身和灯光电气系统上了。

这些系统采用的传感器有100多种。

在种类繁多的传感器中，常见的有∶用在电控喷油喷射发动机上的传感器１、进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号；插头１、２脚为进气温度传感器，其值为-5Ｖ左右。

汽车中的各种传感器与作用
1.曲轴转速传感器用于检测发动机转速和判定一(四)缸上止点。

2.凸轮轴位置传感器用于区分一（四）缸压缩上止点。

3.节气门位置传感器用于检测发动机的节气门位置（也是用于提供发动机负荷信号）。

4.爆震传感器用于检测发动机是否发生爆震。

5.水温传感器用于检测发动机冷却液温度（提供发动机温度信号）。

6.进气温度传感器用于检测进气温度。

7.进气歧管绝对压力传感器用于检测进气管内的进气压力。

8.空气流量计用于检测进气空气的质量。

9.加速踏板位置传感器用于检测加速踏板位置。

10.轮速传感器用于检测轮速。

11.车速传感器用于检测车速。

此外还有风速传感器、雨量传感器、光照强度传感器、车身高度传感器、燃油液位传感器、燃油温度传感器、机油压力传感器、喷油器升程传感器等等。

汽车点火系统三种传感器的检查电控燃油喷射发动机的点火系统只有实现正确的点火控制，才能使发动机正常运转，而实现控制的基础是点火信号的获取与传递。

点火信号是由各传感器提供、并传遞到ECU的。

本文主要对汽车点火系统爆震传感器、曲轴位置传感器、凸轮轴位置传感器三种传感器的检查进行阐述。

标签：汽车;点火系统;传感器;检查一、爆震传感器的检查爆震传感器安装在缸体上，它的作用是检测发动机有无爆震产生。

它把发动机爆震时产生的信号传递给发动机ECU，以延迟点火提前角度，消除爆震。

爆震传感器的个数在不同发动机上各不相同，有的发动机上装一个，有的发动机上装两个。

桑塔纳时代超人车上装两个，1、2缸之间装一个，3、4缸之间装一个。

当1、2缸的爆震传感器将爆震信号传递给发动机ECU后，发动机ECU 根据凸轮轴信号，就能正确地判断出1缸爆震还是2缸爆震。

丰田皇冠3.O轿车2JZ-GE型发动机爆震传感器与ECU的连接电路如图1所示。

1.爆震传感器电阻检测关闭点火开关，拔下传感器插接器插头，用万用表测量传感器的接线端子与外壳间的电阻，若为无穷大，则正常;若约为零（或导通），则必须更换爆震传感器。

2.输出信号的检测拔下爆震传感器导线插接器插头，在发动机怠速时用万用表检查爆震传感器的接线端子与搭铁间的电压，应有脉冲电压输出。

否则，应更换爆震传感器。

二、曲轴位置传感器和凸轮轴位置传感器的检查桑塔纳的曲轴位置传感器如图3（a）所示，发动机ECU根据热膜式空气流量传感器信号确定发动机的基本喷油持续时间和基本点火提前角。

曲轴位置传感器检测到曲轴位置参考点以决定点火时刻，同时检测发动机转速并将此转速信号传给发动机ECU。

磁感应式曲轴位置传感器的触发盘有60个齿形，其中2个齿形被切掉，故实际为58个齿形，由于是磁感应式传感器，所以在传感器不断感应产生变化的交流电压，如图2（c）此电压变化快慢与触发齿形的变化频率相同，所以通过频率可测出发动机转速。

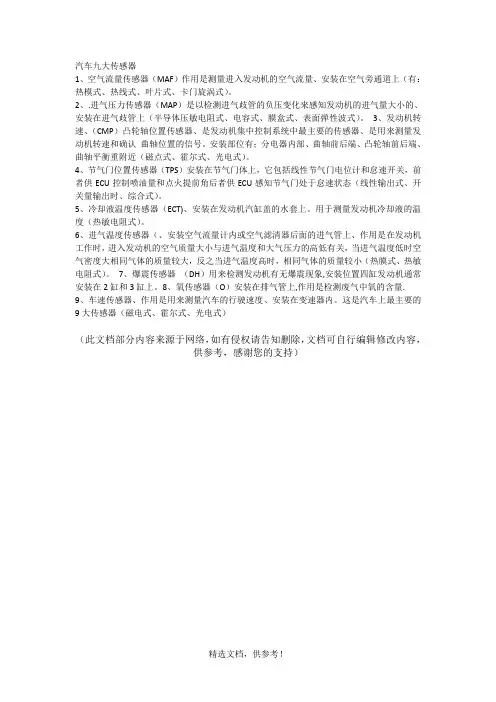

汽车九大传感器
1、空气流量传感器（MAF）作用是测量进入发动机的空气流量、安装在空气旁通道上（有：热模式、热线式、叶片式、卡门旋涡式）。

2、.进气压力传感器（MAP）是以检测进气歧管的负压变化来感知发动机的进气量大小的、安装在进气歧管上（半导体压敏电阻式、电容式、膜盒式、表面弹性波式）。

3、发动机转速、（CMP）凸轮轴位置传感器、是发动机集中控制系统中最主要的传感器、是用来测量发动机转速和确认曲轴位置的信号。

安装部位有；分电器内部、曲轴前后端、凸轮轴前后端、曲轴平衡重附近（磁点式、霍尔式、光电式）。

4、节气门位置传感器（TPS）安装在节气门体上，它包括线性节气门电位计和怠速开关，前者供ECU控制喷油量和点火提前角后者供ECU感知节气门处于怠速状态（线性输出式、开关量输出时、综合式）。

5、冷却液温度传感器（ECT)、安装在发动机汽缸盖的水套上。

用于测量发动机冷却液的温度（热敏电阻式）。

6、进气温度传感器（、安装空气流量计内或空气滤清器后面的进气管上、作用是在发动机工作时，进入发动机的空气质量大小与进气温度和大气压力的高低有关，当进气温度低时空气密度大相同气体的质量较大，反之当进气温度高时，相同气体的质量较小（热膜式、热敏电阻式）。

7、爆震传感器（DH）用来检测发动机有无爆震现象,安装位置四缸发动机通常安装在2缸和3缸上。

8、氧传感器（O）安装在排气管上,作用是检测废气中氧的含量.
9、车速传感器、作用是用来测量汽车的行驶速度、安装在变速器内。

这是汽车上最主要的9大传感器（磁电式、霍尔式、光电式）
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，
供参考，感谢您的支持）
精选文档，供参考！。

汽车各传感器的作用一:水温传感器1、修正喷油量;当低温时增加喷油量。

2、修正点火提前角;低温时增大点火提前角，高温时，为防止爆燃，推迟。

3、影响怠速控制阀;低温时ECU根据水温传感信号控制怠速控制阀动作，提高速转。

4、影响EGR阀;工作原理:容器内的水位传感器，将感受到的水位信号传送到控制器，控制器内的计算机将实测的水位信号与设定信号进行比较，得出偏差，然后根据偏差的性质，向给水电动阀发出"开""关"的指令，保证容器达到设定水位。

进水程序完成后，温控部份的计算机向供给热媒的电动阀发出"开"的指令，于是系统开始对容器内的水进行加热。

到设定温度时。

控制器才发出关阀的命令、切断热源，系统进入保温状态。

程序编制过程中，确保系统在没有达到安全水位的情况下，控制热源的电动调节阀不开阀，从而避免了热量的损失与事故的发生类型:严格的讲水温传感器分为两大类。

无论是那种它的内部结构均为热敏电阻，它的阻值是在275欧姆至6500欧姆之间。

而且是温度越低阻值越高，温度越高阻值越低。

二:氧传感器1氧传感器的根本作用是用来检测尾气中含氧浓度，然后ECU(发动机系统控制电脑)会通过氧传感器提供的氧浓度信号来判定发动机的燃烧状况(前氧)或者催化器的工作效率(后氧)。

2前氧信号用于闭环控制的输入信号，如果判断燃烧时混合气过稀则进行喷油加浓，过浓则进行喷油减稀，以此来控制燃烧更为充分，使燃油经济性及发动机工作状况更好。

3后氧信号用来判断催化器转化效率，如果催化器严重老化或者失效，则无法对尾气进行有效催化，影响到催化器后的排气中氧气浓度，通过此时的氧浓度可以判断催化器是否工作正常。

另外根据催化器后的排气中氧气浓度可以对燃油喷射进行修正(微调)，使燃油经济性及排放更好。

三:爆震传感器爆震传感器就装在发动机缸体中间以四缸机为例就装在2缸和3缸之间，或者1 ，2缸中间一个，3，4缸中间一个。

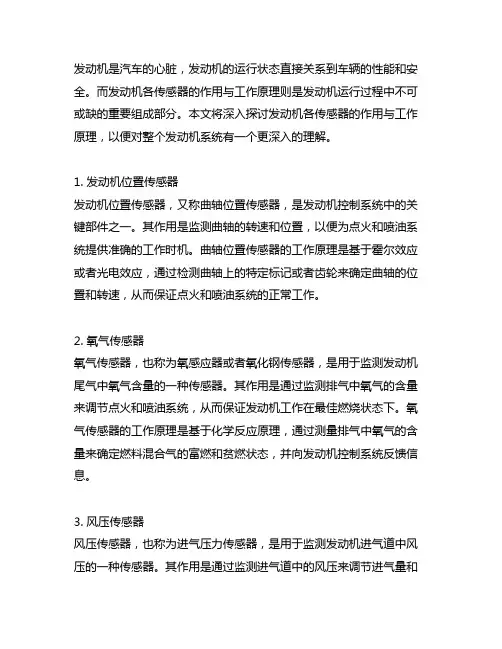

发动机是汽车的心脏，发动机的运行状态直接关系到车辆的性能和安全。

而发动机各传感器的作用与工作原理则是发动机运行过程中不可或缺的重要组成部分。

本文将深入探讨发动机各传感器的作用与工作原理，以便对整个发动机系统有一个更深入的理解。

1. 发动机位置传感器发动机位置传感器，又称曲轴位置传感器，是发动机控制系统中的关键部件之一。

其作用是监测曲轴的转速和位置，以便为点火和喷油系统提供准确的工作时机。

曲轴位置传感器的工作原理是基于霍尔效应或者光电效应，通过检测曲轴上的特定标记或者齿轮来确定曲轴的位置和转速，从而保证点火和喷油系统的正常工作。

2. 氧气传感器氧气传感器，也称为氧感应器或者氧化钢传感器，是用于监测发动机尾气中氧气含量的一种传感器。

其作用是通过监测排气中氧气的含量来调节点火和喷油系统，从而保证发动机工作在最佳燃烧状态下。

氧气传感器的工作原理是基于化学反应原理，通过测量排气中氧气的含量来确定燃料混合气的富燃和贫燃状态，并向发动机控制系统反馈信息。

3. 风压传感器风压传感器，也称为进气压力传感器，是用于监测发动机进气道中风压的一种传感器。

其作用是通过监测进气道中的风压来调节进气量和点火时机，从而保证发动机的正常运行。

风压传感器的工作原理是基于压电效应或者半导体敏感元件，通过测量进气道中的压力变化来确定发动机的运行状态，以便进行相应的调节。

4. 冷却液温度传感器冷却液温度传感器是用于监测发动机冷却系统中冷却液温度的一种传感器。

其作用是通过监测冷却液的温度来调节发动机的工作温度和冷却系统的工作状态，以防止发动机过热或者过冷。

冷却液温度传感器的工作原理是基于热敏电阻或者热电偶的原理，通过测量冷却液的温度变化来确定发动机的工作状态，从而保证发动机的正常运行。

5. 总结与回顾通过对发动机各传感器的作用与工作原理的深入探讨，我们更深入地了解了发动机控制系统中各个重要部件的功能和原理。

发动机各传感器的作用是为了保证发动机能够在最佳的工作状态下运行，其工作原理是基于不同的原理和技术，通过监测不同的参数来保证发动机的正常工作。

汽车传感器填空1、曲轴位置传感器用于检测活塞上止点信号和曲轴转角号。

2、曲轴位置传感器的结构形式有磁脉冲式光电式和霍尔式。

3、凸轮轴位置传感器安装在凸轮轴前端，用于产生判缸信号。

4、信号盘的齿切割磁场的磁力线，使感应线圈产生感应电动势，形成脉冲信号。

5、Ne信号用来检测曲轴转角和发动机转速。

6、G信号用于辨别判缸及检测活塞上止点位置。

7、G信号用于作为Ne信号计算曲轴转角的基准信号。

8、G信号和Ne信号不但用于发动机电子点火提前控制，也用于喷油时刻控制和喷油顺序控制。

9、脉冲式传感器由永磁铁、线圈和连接器插头组成。

10、检查线路时，若电阻无穷大，则说明信号线圈可能存在开路。

11、霍尔式曲轴位置传感器是利用霍尔效应原理。

12、霍尔式曲轴位置传感器的检测主要是电源电压、信号输出电压和连接导线的阻值。

13、三端口式传感器中E指搭铁；Vc指电源电压。

14、开关触点式节气门位置传感器，IDL触点（用以检测怠速状态）；PSW触点（用于检测高负荷状态）。

15、电控汽油喷射系统中的节气门位置传感器安装在节气门轴上。

16、节气门位置传感器将节气门开度的变化转换成电信号输入ECU。

17、节气门位置传感器有线性输出型和开关型两种18、节气门位置传感器可分为线性可变电阻式、触电式和综合式三种。

19、节气门位置传感器有线性输出和开关量输出两种形式。

20、多数车型使用线性输出的节气门位置传感器。

21、节气门位置传感器信号输出端子VTA与E2端子之间的电阻值应随节气门开度的增大而增大22、节气门位置传感器是用来检测节气门的开度23、开关量输出型节气门位置传感器被称为触点开关式。

它有两副触点，分别为怠速触点和全负荷触点。

24、氧化钛型氧传感器：当浓混合气燃烧时的废气可使其电阻低，而稀混合气燃烧的废气又可使其中呈现的高电阻值。

25、汽车中应用的氧气传感器类型有：氧化锆型(ZrO2)和氧化钛型(TiO2)两种26、汽车中应用的压电爆震传感器按检测方式不同可分为：共振型压电式和非共振型压电式。

发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。

然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。

这些传感器扮演着监测和控制发动机运行的重要角色。

在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。

1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。

通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。

它有助于减少废气排放和提高燃油经济性。

2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。

它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。

通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。

3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。

通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。

它对于发动机的节能、减排和动力输出都起着至关重要的作用。

4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。

凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。

5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。

准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。

气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。

6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。

曲轴位置传感器和凸轮轴位置传感器的作用曲轴位置传感器和凸轮轴位置传感器在发动机电脑工作中的作用：曲轴位置传感器的英文缩写是CKPS或CKP，也称作发动机转速传感器，大多采用磁感应式传感器，配合60齿减去3齿或60齿减去2齿的靶轮。

凸轮轴位置传感器的英文缩CMPS或CMP，也称作霍尔传感器，大多采用霍尔传感器，配合具有1个缺口或几个不等距缺口的信号转子。

控制单元不停地接收和比对这两个信号电压，当两个信号都在低电位时，控制单元认为此时再经一定的曲轴转角就可到达1缸压缩行程上止点。

如果经比对CKP与CMP都在低电位，控制单元就有了点火正时和喷油时刻的基准。

曲轴位置传感器靶轮图（位于发动机飞轮上）曲轴位置传感器图当凸轮轴位置传感器信号中断后，控制单元收到曲轴位置信号只能识别出再经一定的曲轴转角到达1、4缸的上止点，但不知1、4缸中的哪一个是压缩行程上止点。

控制单元仍可喷油，但由顺序喷射改为同时喷射，控制单元仍可点火，但将点火正时向后推迟到绝对不爆震的安全角度，一般推迟1 5。

此时发动机功率和扭矩都会降低，驾驶中的感觉就是加速不良，达不到规定的最高车速，燃油消耗增加，怠速不稳。

当曲轴位置传感器信号中断后，大多数车辆不能启动，因为程序中没设计利用凸轮轴传感器信号替代的功能。

然而少部分车辆，例2000年上市的捷达2气门电喷车，当曲轴位置传感器信号中断后，控制单元会以凸轮轴位置传感器信号替代，发动机可以启动和运行，但各项性能会下降。

本例中伊兰特启动困难、加速无力的原因即是曲轴位置传感器失效后的故障表现。

具体表现是发车速达到110KM/h后，继续加大节气门开度，发动机转速上不去，车速不能提升。

而原地停车加油门是最高转速只能达到4000r/min。

而利用解码器读到故障码P0339，故障码的含义是ECU没有收到来自曲轴位置传感器CKPS的信号。

同时因为曲轴位置传感器失效，另一个故障现象是起动困难，即起动时所需时间较长利用诊断仪中的数据来分析发动机控制系统的软故障许多情况下，电控燃油喷射发动机会出现这样的情况,发动机出现了故障现象，比如象怠速不良，抖动严重，怠速冒黑烟，发动机耗油量大，发动机加速不良，发动机空负荷时只能加速到3000rpm等等，但使用故障诊断仪器却发现电控单元中没有故障记忆，也就是说发动机的电控装置自诊断系统没有发现本系统有故障，出现这种情况，我们暂且称之为系统的软故障。

理解汽车传感器的作用和故障排查在现代汽车中，传感器就如同汽车的“感官器官”，它们负责收集各种数据，并将其转化为电信号，传输给汽车的电子控制单元（ECU），从而实现对汽车各个系统的精确控制和监测。

如果把汽车比作一个人的话，那么传感器就是人的眼睛、耳朵、鼻子和皮肤，能够感知外界的各种信息，并将这些信息传递给大脑进行处理。

汽车传感器的种类繁多，常见的有进气流量传感器、进气压力传感器、节气门位置传感器、曲轴位置传感器、氧传感器、水温传感器、爆震传感器等等。

每种传感器都有着独特的作用，为汽车的正常运行提供了关键的数据支持。

进气流量传感器用于测量进入发动机的空气流量，ECU 根据这个数据来确定喷油量，以保证混合气的浓度处于最佳状态。

如果进气流量传感器出现故障，可能会导致发动机怠速不稳、加速无力、油耗增加等问题。

进气压力传感器则是通过检测进气歧管内的压力变化，来间接测量进气量。

它与进气流量传感器的作用相似，都是为了给 ECU 提供准确的进气量信息，以实现精确的燃油喷射控制。

节气门位置传感器能够监测节气门的开度，从而让 ECU 了解驾驶员的加速或减速意图。

一旦这个传感器发生故障，可能会出现发动机启动困难、怠速过高或过低等现象。

曲轴位置传感器是发动机控制系统中最重要的传感器之一，它负责检测曲轴的转角和转速，为点火时刻和喷油时刻提供准确的基准信号。

如果曲轴位置传感器出现问题，发动机很可能无法启动，或者在运行中突然熄火。

氧传感器主要用于监测排气中的氧含量，从而判断混合气的燃烧情况。

ECU 根据氧传感器的反馈信号，对喷油量进行修正，以提高燃油经济性和降低尾气排放。

当氧传感器故障时，尾气排放可能会超标，同时发动机的动力性能和燃油经济性也会受到影响。

水温传感器用于测量发动机冷却液的温度，ECU 依据这个温度来调整喷油时间、点火提前角以及怠速转速等。

如果水温传感器出现故障，可能会导致发动机过热、冷启动困难或者油耗异常等问题。

汽车各传感器构造与原理一、引言汽车传感器是现代汽车电子系统中不可或者缺的组成部份，它们能够感知车辆各个方面的信息，并将其转化为电信号，供车辆控制系统使用。

本文将介绍汽车常见的传感器种类、构造和工作原理。

二、发动机传感器1. 曲轴位置传感器构造：由感应线圈和磁铁组成。

感应线圈安装在发动机上，磁铁固定在曲轴上。

原理：磁铁随着曲轴的旋转而产生磁场变化，感应线圈感应到磁场变化，产生电信号。

2. 气门位置传感器构造：由感应线圈和永磁体组成。

感应线圈安装在发动机上，永磁体安装在气门上。

原理：永磁体随着气门的开闭而产生磁场变化，感应线圈感应到磁场变化，产生电信号。

三、底盘传感器1. 转向角传感器构造：由感应器和旋转部件组成。

旋转部件安装在转向轴上，感应器安装在车辆底盘上。

原理：旋转部件随着转向轴的旋转而改变感应器的位置，感应器感应到位置变化，产生电信号。

2. 刹车压力传感器构造：由感应器和压力传感器组成。

感应器安装在刹车系统上，压力传感器感应刹车液压力。

原理：刹车液压力改变感应器的形变，形变程度与压力成正比，感应器产生电信号。

四、车身传感器1. 车速传感器构造：由感应器和旋转部件组成。

旋转部件安装在车轮上，感应器安装在车辆底盘上。

原理：旋转部件随着车轮的旋转而改变感应器的位置，感应器感应到位置变化，产生电信号。

2. 空气质量传感器构造：由感应器温和体检测元件组成。

感应器安装在车辆进气口处，气体检测元件用于检测空气成份。

原理：气体检测元件感知空气成份的变化，感应器感应到变化，产生电信号。

五、安全传感器1. 雨刷传感器构造：由感应器和光敏元件组成。

感应器安装在车辆前挡风玻璃上，光敏元件感知雨滴的存在。

原理：光敏元件感知到雨滴的遮挡，感应器产生电信号，控制雨刷自动启停。

2. 倒车雷达传感器构造：由感应器和超声波发射器组成。

感应器安装在车辆后保险杠上，超声波发射器发射超声波。

原理：超声波发射器发射超声波，感应器接收超声波的反射信号，根据反射信号判断距离。

汽车八大传感器以及安装位置和作用1. 发动机冷却液液位传感器此传感器在冷却液膨胀箱盖上。

当发动机冷却液位下降后，启亮报警指示灯。

此开关为常闭开关。

2. 发动机冷却液温度传感器此传感器在冷却液膨胀箱盖上。

温度传感器的电阻与冷却液温度成正比变化，该传感器向仪表盘发送调解信号电压操纵仪表。

发动机冷地液温度在仪表盘上以显示条形式显示，显示条最多为12格，每格表示5～6摄氏度。

发动机冷机（温度低于56摄氏度）时，显示条只显示1格；当发动机处于正常工作温度时，显示条将最多显示10格；发动机温度过高、显示格数从11增到12时，启亮仪表盘上的报警指标灯报警。

此报警为关键性报警。

3. 发动机机油压力传感器此传感器在机体石侧，为常闭开关。

传感器的电阻与发动机机油压力成正比变化，向仪表组发现调解信号电压操纵仪表。

报警压力取决于发动机转速。

在发动机转速低于500r/min时，开关关闭。

在以下几种情况时，开关打开，启亮报警无线电示灯报警同时机油压力显示条降低至最少格：1）发动机转速为500～1500r/min，机油压力低于60kPa时；2）发动机转速为1500～2000r/min，机油压力低于110kPa时；3）发动机转速为2 除此之外，根据车型的不同还有其它传感器4. 碰撞传感器雨水感应传感器（下雨时雨刷可以自动工作）灯光传感器环境温度传感器5. 空气流量传感器空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。

根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动机）和热膜式空气流量传感器四种型式。

前两者为体积流量型，后两者为质量流量型。

目前主要采用热线式空气流量传感器和热膜式空气流量传感器两种。

汽车常用传感器的介绍一、曲轴位置传感器(crankshaft position sensor 简写CPS）1、作用:检测发动机转速,因此又称为转速传感器；检测活塞上止点位置,故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。

曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端。

现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。

2、检测方法：(1）磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。

（2)磁电式的可以用电阻表检测它的电阻，阻值一般在几百到一千多欧之间，视车型而定。

也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。

（3）霍尔式的可以先测其是否有供电电压(注意：测量时要打开电门）,然后测量传感器的接地。

霍尔式曲轴位置传感器有三根线，一根是供电线（提供参考电压）,一根是接地线，还有一根就是信号线；传感器工作时,信号线会输出方波信号，方波的幅值接近参考电压,方波的底部接近0V，发动机的转速越高方波的频率就会越大。

二、节气门位置传感器(Throttle Position Sensor,简写TPS)1、作用：节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。

不同的节气门开度标志着发动机的不同运转工况。

为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。

它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据。

节气门位置传感器有开关量输出型和线性可变电阻输出型两种.2、检测方法:（1）开关量输出型节气门位置传感器的检测开关量输出型节气门位置传感器又称为节气门开关。

它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。

，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时,怠速触点IDL闭合,ECU根据怠速开关的闭合信号判定发动机处于怠速工况,从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开,ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态,当节气门打开至一定角度（丰田1G-EU车为55°）的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制.①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器,在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。

各种汽车传感器的作用传感器的种类比较多，像我们一般碰到的传感器一般有：温度传感器（冷却水温度传感器THW，进气温度传感器THA）；流量传感器（空气流量传感器，燃油流量传感器）；进气压力传感器MAP节气门位置传感器TPS发动机转速传感器车速传感器SPD曲轴位置传感器（点火正时传感器）氧传感器爆震传感器（KNK）二、空气流量传感器为了形成符合要求的混合气，使空燃比达到最佳值，我们就必须对发动机进气空气流量进行精确控制。

下面我们来介绍一下几种常用的空气流量传感器。

1、卡门旋涡式空气流量计涡流式空气流量传感器是利用超声波或光电信号，通过检测旋涡频率来测量空气流量的一种传感器。

众所周知，当野外架空的电线被风吹时，就会发出“嗡、嗡”的声音，且风速越高声音频率越高，这是气体流过电线后形成旋涡（即涡流）所致。

液体、气体等流体均会产生这种现象。

同样，如果我们在进气道中放置一个涡流发生器，比如说一个柱状物，在空气流过时，在涡流发生器后部将会不断产生如图所示的两列旋转方向相反，并交替出现的旋涡。

这个旋涡就称为卡门旋涡。

卡门旋涡式空气流量计就是利用这种这种旋涡形成的原理，测量气体流速，并通过流速的测量直接反映空气流量。

对于一台具体的卡门旋涡式空气流量计，有如下关系式：qv=kf , qv为体积流量，f为单列旋涡产生的频率，k为比例常数，它与管道直径，柱状物直径等有关。

由这个关系式可知，体积流量与卡门涡流传感器的输出频率成正比。

利用这个原理，我们只要检测卡门旋涡的频率f，就可以求出空气流量。

根据旋涡频率的检测方式的不同，汽车用涡流式空气流量传感器分为超声波检测式和光学式检测式两种。

例如，中国大陆进口的丰田凌志LS400型轿车和台湾进口的皇冠3.0型轿车采用了光电检测涡流式空气流量器；日本三菱吉普车、中国长风猎豹吉普车和韩国现代轿车采用了超声波检测涡流式空气流量传感器。

（1）光学式卡门旋涡空气流量计现代物理学光的粒子说认为，光是一种具有能量的粒子流，当物体受到光照射时，由于吸收了光子能量而产生的效应，称为光电效应。

简述汽车使用的各类传感器及其作用。

汽车传感器是汽车上最重要的部件之一，它们让汽车可以安全有效的运行。

传感器的功能可以分为检测引擎系统及周围环境的参数、调整汽车特性、以及控制引擎系统及周围环境等。

本文将介绍汽车使用的各类传感器及其作用。

首先，汽车上使用的传感器包括：氧传感器、催化剂传感器、转速传感器、增压传感器、温度传感器、湿度传感器、接近传感器等。

氧传感器是一种用于检测排气管道中氧浓度的传感器，它通过测量排气中的氧浓度来检测引擎的燃烧情况，其讯号可用于调整引擎的燃烧气体浓度。

催化剂传感器是一种用于检测引擎排气管道中催化剂状态的传感器。

它通过测量催化剂温度和氧浓度来检测排气中的污染物及排放浓度，以保护环境。

转速传感器是一种用于检测引擎转速的传感器，它主要通过检测活塞的行程来检测引擎的转速。

该传感器可用于调节发动机的转速，以确保发动机的可靠运行。

增压传感器是一种用于检测引擎进气的增压的传感器。

它可以检测引擎进气的压力，从而调节发动机运行效率。

温度传感器是一种用于检测引擎及其他汽车部件的温度的传感器，它可以检测引擎及其他部件的温度，从而确保汽车及其他部件的正常运行。

湿度传感器是一种用于检测空气湿度的传感器。

它可以检测车内空气的湿度，从而确保车内空气的舒适性和安全性。

接近传感器是一种用于检测物体接近距离的传感器。

它可以检测物体接近距离，从而确保汽车的安全行驶。

以上就是汽车使用的各类传感器及其作用。

传感器是汽车安全行驶的重要部件，因此能及时对其进行检测和维护就显得尤为重要。

另外，每种传感器在使用过程中应该注意其正确安装，以确保汽车正确的运行。
