暖通工程施工技术
- 格式:pdf
- 大小:271.31 KB
- 文档页数:2
暖通施工技术教程(大全)
概述
本文档旨在提供一份全面的暖通施工技术教程,以帮助读者理解暖通工程的基本知识和操作流程。
暖通施工技术概述
暖通施工技术是指在建筑物中安装和调试供暖、通风和空调系统的技术。
该技术要求施工人员熟悉相关设备和工艺,并按照标准操作程序进行施工和调试。
主要内容
本教程涵盖以下主要内容:
1. 暖通工程基础知识
- 暖通工程的定义和分类
- 暖通设备的种类和功能
- 暖通工程的布局和设计原则
2. 暖通施工步骤
- 工程前期准备
- 施工材料和设备的准备
- 暖通设备的安装和连接
- 风管和水管的敷设和连接
- 系统的调试和调整
3. 施工中的注意事项
- 安全施工要求
- 施工质量控制措施
- 环境保护和能源节约措施
4. 施工常见问题解决方法
- 设备故障排除
- 施工中的常见质量问题及解决方案
结论
本文档为暖通施工技术提供了全面的教程,包括暖通工程基础
知识、施工步骤、注意事项及常见问题解决方法。
读者可以通过研
究本教程,掌握暖通施工的基本技术和流程,提高施工质量和效率。
以上为本文档的简要内容概述,希望对您有所帮助。
建筑工程中的暖通施工技术随着社会的发展和科技的进步,建筑工程中的暖通施工技术也在不断地发展和改进。
暖通施工技术是指在建筑工程中,对于暖通设备及管道进行安装、调试和维护的一系列工程技术。
暖通施工技术的好坏直接关系到建筑物的使用效果和节能效果,因此在建筑工程中占据着非常重要的地位。
本文将重点介绍建筑工程中的暖通施工技术,包括暖通设备的安装、管道的布局、通风系统的调试等内容。
一、暖通设备的安装暖通设备的安装是暖通施工技术的重要环节之一。
在进行暖通设备安装时,首先需要根据设计图纸确定设备的位置和安装方式,然后进行设备的搬运、吊装和定位。
在进行设备的搬运和吊装时,需要考虑设备的重量和尺寸,并采取相应的安全措施,确保施工人员的人身安全和设备的完好无损。
在设备安装完成后,还需要进行设备的接线和连接,保证设备的正常运行和安全使用。
二、管道的布局管道的布局是暖通施工中的另一个重要环节。
在进行管道的布局时,需要根据设计要求和施工环境,合理确定管道的走向和连接方式,保证管道的布局紧凑、美观,并且便于维护和维修。
同时在布局管道时,还需要考虑管道的保温和隔热,以及与建筑结构和装饰的协调。
三、通风系统的调试通风系统是建筑工程中的一个重要组成部分,对于室内空气质量和舒适度有着重要影响。
在进行通风系统的调试时,需要根据设计要求和通风性能,合理调整通风口的开启面积和风量,保证室内空气的新鲜和循环。
同时还需要进行通风系统的噪音测试和风速测试,确保通风系统的正常运行和性能指标达标。
四、节能技术在暖通施工中的应用随着节能环保理念的日益普及,建筑工程中的暖通施工技术也在不断引入节能技术。
在进行暖通设备安装时,需要选择高效节能的设备,如变频风机、节能空调等。
在进行管道的布局时,需要采用保温、隔热材料,并合理设计管道布局,减少管道阻力和能量损失。
在进行通风系统的调试时,需要合理利用自然通风和智能控制技术,降低能耗,提高能源利用效率。
五、安全施工。
暖通施工技术交底(一)引言概述:暖通施工技术交底是指在施工前对暖通工程相关技术进行详细说明和交流的过程。
本文将从五个大点进行阐述:施工前的准备工作、管道系统的安装、设备的安装、系统调试与运行试验以及质量验收与文件归档。
通过交底,旨在保证施工质量,提高工程效率,确保暖通工程能够正常运行,满足使用要求。
正文:一、施工前的准备工作1. 确定施工方案和工期安排2. 编制施工图纸和技术交底文件3. 采购施工所需材料和设备4. 确定施工人员和施工队伍5. 搭建施工现场临时设施和安全防护措施二、管道系统的安装1. 绘制管道布置图和管道支架的设计2. 进行管道材料的加工和预制3. 进行管道系统的安装和连接4. 进行管道系统的试压和泄漏测试5. 进行管道绝缘和防腐涂装处理三、设备的安装1. 绘制设备布置图和设备支架的设计2. 进行设备安装和连接3. 进行设备的电气接线和调试4. 进行设备的校准和测试5. 进行设备的绝缘和接地处理四、系统调试与运行试验1. 进行系统的冷态和热态调试2. 进行系统的空气平衡和水流平衡测试3. 进行系统的节能控制策略设置4. 进行系统的故障排查和调整5. 进行系统的运行试验和性能验证五、质量验收与文件归档1. 进行施工质量验收和技术交底确认2. 编制施工质量验收报告和交底记录3. 归档施工图纸、技术交底文件和质量验收报告4. 编制系统操作与维护手册5. 进行最终交工验收和相关手续办理总结:暖通施工技术交底是保证暖通工程质量的重要环节,通过施工前的准备工作、管道系统的安装、设备的安装、系统调试与运行试验以及质量验收与文件归档,可以确保暖通工程能够按照设计要求安全、高效地运行。
各项工作的细致与规范将为施工打下良好的基础,有助于提高工程施工效率和质量。
同时,及时归档施工文档和操作手册,为今后维护和运维提供有力的参考依据。
暖通工程施工方案与技术措施一、工艺流程安装风管吊架→风管连接→风管检验→风口安装→风管及设备防尘清扫→ 通风设备运转→风管吹扫→送风→系统调试二、风管安装要点(1)做好安装前准备工作,其主要内容包括:(2)熟悉现场、核对管道、配件、阀件安装位置,标高及预留孔洞、预埋件是否符合安装要求。
(3)为本工种安装准备条件,编制施工方案和安全措施,做好工种安装协调。
(4)组织劳动力进场,进行安装技术、安全交底。
(5)根据加工图清点管道、配件、阀件数量并运到安装地点。
(6)清理安装场地,接通施工电源,搭好脚手架,建立工地临时工具、材料库。
三、支架安装(1)支架安装牢固,位置准确,强度符合要求,支架安装在墙、柱、梁、楼板等比较坚固的建筑结构上。
(2)支架距离满足下列要求:当风管直径或大边长在 80~320mm 以内,水平安装时,间距≤4m;当风管直径或大边长在340~1000mm 以内,水平安装时,间距≤3m;当风管直径或大边长在 1120mm 以上,水平安装时,间距≤2.5m。
(3)当风管垂直安装时支架间距≤4m,且每根立管不少于两个支架。
(4)支吊架不得设在风口、法兰等地方。
四、安装要点在以上条件具备后,就可以进行风管安装了,根据已确定的吊装方法(整体吊装或一节一节的吊装),按照先干管后支管的安装程序进行吊装。
水平安装的风管,可用吊架的调节螺栓或在支架上用调整垫块的方法来调整水平风管,安装就位后,可用接线、水平尺和吊线的方法来检查是否横平竖直。
风管水平安装,水平度允差为≤3‰,总偏差不应≥20mm,风管垂直安装,垂直度允差为≤2‰,总偏差≤20mm。
五、设备安装一般规定(1)通风机设备安装严格按照使用说明书进行,遵守《机械设备安装工程施工及验收规范》(GB50231-98)以及其它相关标准的要求。
(2)设备安装前做好下列准备工作:①设备的开箱检查。
检查人员由甲方、监理、施工单位共同组成;检查内容包括核对设备型号、规格、数量,检查外观质量及随机文件资料、附件是否齐全。
暖通工程施工技术交底一、施工准备工作1. 勘察和定位:在进行暖通工程施工之前,施工队必须进行现场勘察和定位工作,确定施工范围和地点,并设计合理的施工方案。
勘察和定位要求精准,确保施工无误。
2. 设备准备:在进行暖通工程施工之前,施工队必须准备好必要的设备和工具,包括但不限于铲车、电钻、焊接机、管道切割机等。
设备准备要充分,确保施工顺利进行。
3. 材料采购:在进行暖通工程施工之前,施工队必须采购好所需的材料,包括但不限于管道、阀门、隔热材料等。
材料采购要按照设计要求,确保施工质量。
4. 安全措施:在进行暖通工程施工之前,施工队必须制定好相应的安全措施,确保施工过程中的安全。
安全措施包括但不限于安全帽、安全绳、安全标识等。
5. 施工人员:在进行暖通工程施工之前,施工队必须安排好相应的施工人员,包括但不限于水暖工、电工、泥水工等。
施工人员要按照职责分工,确保施工顺利进行。
二、施工过程1. 管道安装:管道安装是暖通工程施工的重要环节,施工队必须按照设计要求,进行管道的安装和连接。
管道安装要求精确、牢固,确保不漏水不渗漏。
2. 设备安装:设备安装是暖通工程施工的关键环节,施工队必须按照设计要求,进行设备的安装和调试。
设备安装要求精密、稳固,确保正常运转。
3. 绝缘隔热:绝缘隔热是暖通工程施工的必要环节,施工队必须对管道和设备进行绝缘隔热处理,以保证热量传输的效果。
绝缘隔热要求密封、耐高温,确保效果明显。
4. 环境布置:环境布置是暖通工程施工的重要环节,施工队必须对施工现场进行整理和清理,确保施工过程中的环境整洁。
环境布置要求有序、清爽,确保施工顺利进行。
5. 质量检验:质量检验是暖通工程施工的必要环节,施工队必须对施工过程进行质量检验,确保施工符合设计要求。
质量检验要求细致、严格,确保施工合格。
三、施工验收1. 安全验收:安全验收是暖通工程施工的基础环节,施工队必须对整个施工过程进行安全验收,确保施工符合安全要求。
民用建筑中的暖通工程施工技术随着社会的发展,人们对居住和工作环境的舒适度要求越来越高,民用建筑中的暖通工程施工技术也成为了越来越重要的一部分。
暖通工程是指利用热力、热工学、热传导和热辐射等原理,配合通风、空调和给水排水等工程设施,使室内环境适应人们工作、生活要求的一门技术。
民用建筑中的暖通工程包括供暖、通风、空调、给水排水和消防等多个工程内容,施工技术是保证整个暖通工程良好运行的关键。
下面将从供暖、通风、空调和给水排水等方面介绍民用建筑中的暖通工程施工技术。
1. 供暖工程施工技术供暖工程是确保建筑内部温度舒适的重要组成部分,其施工技术主要包括锅炉房建设、供暖管道敷设、散热器安装和调试等内容。
锅炉房建设是供暖工程中的重要环节。
在选址时,应注意避开易燃易爆物品和有害气体源,同时应根据建筑的用途和规模选定合适的锅炉型号。
在建设过程中,还需要保证烟囱的设立和烟气的排放符合国家标准,以保证工程的安全性和环保性。
供暖管道的敷设也是施工中关键的一环。
在进行管道敷设时,要根据建筑的结构布局和实际需求合理设计管道走向,避免交叉和碰撞,确保管道的牢固和稳定。
散热器的安装和调试也是供暖工程中不可忽视的部分。
在安装散热器时,要严格按照设计要求进行安装,并对管路进行压力测试,以确保系统的安全性。
在调试过程中,要根据环境温度和室内需求进行相应的调整,以保证供暖效果的达到。
送风管道敷设是通风工程中的重要环节。
在进行管道敷设时,要根据建筑内部布局和空气流通需求合理设计管道走向和长度,避免出现死角和积尘区。
同时要注意管道的牢固固定和密封,以减少能量损耗和气流外泄。
空气净化设备的安装也是施工中不可忽视的环节。
在安装过程中,要根据设计要求进行设置和连接,并注意设备的清洁和维护,以保证其长期有效运行。
对风口进行调试是保证通风工程有效运行的关键。
在调试过程中,要根据室内外气流情况进行调整,保证室内空气的清新和循环。
冷冻系统的调试也是空调工程中关键的一环。

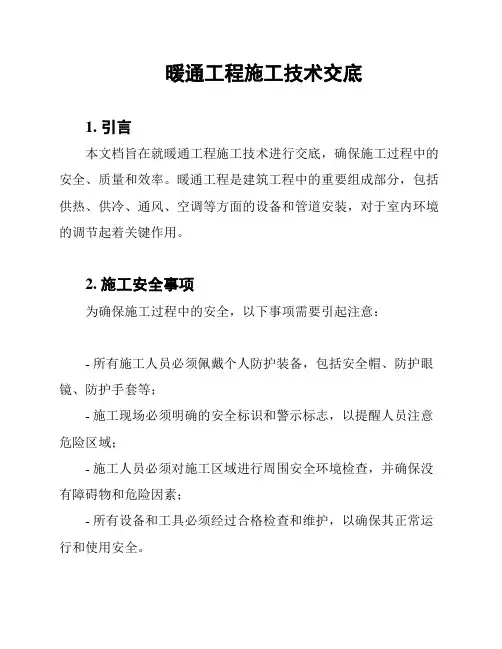

暖通工程施工技术交底1. 引言本文档旨在就暖通工程施工技术进行交底,确保施工过程中的安全、质量和效率。
暖通工程是建筑工程中的重要组成部分,包括供热、供冷、通风、空调等方面的设备和管道安装,对于室内环境的调节起着关键作用。
2. 施工安全事项为确保施工过程中的安全,以下事项需要引起注意:- 所有施工人员必须佩戴个人防护装备,包括安全帽、防护眼镜、防护手套等;- 施工现场必须明确的安全标识和警示标志,以提醒人员注意危险区域;- 施工人员必须对施工区域进行周围安全环境检查,并确保没有障碍物和危险因素;- 所有设备和工具必须经过合格检查和维护,以确保其正常运行和使用安全。
3. 施工质量要求为保证暖通工程施工质量,以下要求需要严格遵守:- 所有管道和设备的安装必须符合相关标准和规范;- 施工过程中,必须进行正确的测量和校正,以确保管道和设备的位置和角度准确无误;- 所有焊接、连接和密封必须牢固可靠,没有任何泄漏和松动现象;- 所有施工现场必须保持清洁,及时清理垃圾和杂物。
4. 施工效率提升技巧为提高施工效率,以下技巧可供参考:- 合理规划施工流程,确保施工顺序合理、紧凑;- 提前准备好所需的材料和设备,并确保其充分可用;- 合理安排施工人员的工作任务,充分发挥各自的专长;- 定期进行施工进度检查,及时发现和解决问题,避免施工延误。
结论通过本文档的技术交底,我们可以提醒施工人员注意安全事项,并确保施工质量和效率。
暖通工程的施工过程需要严格遵守相关规范和要求,以确保项目的成功完成。
希望所有工程人员都能遵循交底要求,并共同努力完成暖通工程的施工任务。
建筑工程中的暖通施工技术暖通工程指的是建筑物内部关于供热、通风、空调、给水、排水等管线系统及设备的设计、施工、调试、运行维护等一类的工程。
建筑工程中的暖通施工技术是建筑施工过程中不可或缺的一环,特别是在今天人们对于室内舒适度和室内环境质量要求更高的情况下,暖通工程的施工质量和技术水平对于建筑物的使用效果和运行维护成本有着至关重要的影响。
下面简单介绍一下在建筑工程中的暖通施工技术的一些细节:一、设计阶段1.要合理布置暖通设备,防止因位置摆放不当而影响使用效果,如空调室内机安装最好离墙20厘米以上;2.考虑供水、放水设施的合理布置,以满足设计要求,如给水管需采用足够粗的管道以避免水量不够的情况发生;3.考虑通风降温,可以利用自然风力降温,也可以借助人工设备如风扇等来实现,充分考虑降温效果和节能。
二、材料选用1.各种管道材料选对,要考虑使用的环境条件,如温度、压力、湿度等,不同环境下需选用材料不同;2.各种阀门的材料也要合理选用,以达到合理的质量和效果。
三、施工技术1.管道安装顺序,一定要安装清水管再安装污水管,保证卫生;2.管道的连接不可有漏水或渗水的情况,连接位置要封紧,未使用的管道要盖好,防止灰尘或污物进入管道;3.管道施工状态、洁净度要保证,施工现场应保持清洁,避免灰尘、垃圾进入管道。
四、验收和调试1.施工过程的验收是非常重要的,不能因为施工时间紧或成本问题而忽略此环节;2.整个系统的调试也是必不可少的,对于一些有技术含量的设备,可以选择专业的调试人员来完成。
总结,建筑工程中的暖通施工技术包括设计、材料选用、施工技术和验收调试等多方面,只有各项都做到精益求精,才能保证建筑物的舒适度和环境质量,以及后期的使用效果和维护成本。
暖通工程专项施工技术方案暖通工程专项施工技术方案1.通风空调工程风系统本工程的通风空调风系统包括空调送回风系统、空调新风系统、正压送风系统、排风系统、通风系统、防排烟系统和排油烟系统等。
与消防有关的部分由业主指定的消防专业施工。
风系统的安装包括风管制作、安装、阀部件制作、安装、风管支吊架制作、安装和风管保温等工作。
2.施工工艺流程通风空调工程风系统的主要施工工艺流程如下:交工验收系统调试、运行配合装饰风口安装与土建配合预埋风管及部件制作设备安装及单体调试风管漏风检验风管及部件安装风管及管防腐和保温。
3.管道选材及连接方式系统类别管材管径/厚度连接方式1 补给水管、接驳系统的排水管、溢水管及通气管镀锌钢管50≤DN≤100 丝扣连接DN≤50 无缝钢管 6MPa 法兰焊接或卡箍连接空调冷热水管、采暖热水管、凝结水管铜管无缝钢管6MPa 焊接或焊接法兰连接冷媒管铜管无缝钢管 6MPa 焊接或焊接法兰连接空调、通风、排烟风管镀锌钢板 DN≥125 按规范要求pvc管——粘接连接4.风管选材与制作安装工艺流程风管的加工及制作应按流水作业法进行分工。
在加工场安排对风管加工技术精通的技术工人,专门从事风管的加工制作。
技术员对加工人员进行制作交底,风管加工工人按要求制作风管及风管支架并检验直到合格,并对已做好符合要求的风管及支架标识进行保存。
由技术员向专门风管安装的技术工人进行风管安装技术交底,按施工图及已标识制作完成的风管及支架进行安装,安装完成当日进行检查。
当一部分安装完成后,由技术管理人员会同业主代表、监理单位进行验收,并用相应表格记录。
风管的用料规格应根据施工规范及图纸要求,本工程风管用料规格见下表:系统类别截面/风管长边尺寸(mm)截面尺寸≤5m 截面尺寸>5m新风管板材 A6酚醛彩钢保温复合风管厚2mm镀锌板厚2mm镀锌板厚5mm镀锌板备注风管制作安装的工艺流程如下:施工准备检查放线风管制作支吊架制作风管制组装风管部件吊装阀件柔性管风管与设备接口风管调整风管保温。
暖通工程施工技术交底一、工程概述本项目为XXXX小区暖通工程,主要包括采暖、通风和空调系统。
采暖系统采用集中供暖方式,热源为天然气锅炉;通风系统包括机械排风和自然通风;空调系统分为冷水机组和风冷热泵两种类型。
本工程旨在为用户提供舒适、健康的居住环境,同时保证系统运行的安全、节能和环保。
二、施工准备1. 技术准备:施工前,施工单位应认真阅读图纸,了解设计意图,掌握系统原理和施工要求。
必要时,可组织设计单位、甲方代表等进行技术交流,澄清图纸中的疑问。
2. 人员准备:施工队伍应具备相应的专业技术资格,熟悉暖通工程施工工艺和质量标准。
施工前,应对施工人员进行技术培训和安全教育,确保施工过程中的安全和质量。
3. 材料准备:施工所需材料应符合设计要求和国家相关标准,具备产品合格证、质保书等有效文件。
材料进入施工现场前,应进行验收,不合格的材料不得使用。
4. 机械准备:根据施工需求,配备相应的施工机械和设备,确保施工顺利进行。
三、施工工艺及质量控制1. 采暖系统施工:(1)管道安装:按照设计图纸和施工规范进行管道布置,确保管道走向合理、美观。
管道安装应固定牢固,管卡间距均匀,管道坡度符合要求。
(2)设备安装:锅炉、膨胀水箱、泵等设备应按照设计要求进行安装,设备安装平稳,固定牢固,接口严密。
(3)管道试压:管道系统安装完毕后,进行试压试验,试验压力应符合设计要求。
试验合格后,进行吹扫、清洗,确保管道内清洁。
2. 通风系统施工:(1)风管制作:风管应采用合格的材料制作,形状、尺寸应符合设计要求。
风管板材拼接应平整、牢固,不得有缝隙、变形等现象。
(2)风管安装:风管安装应按照设计图纸进行,固定牢固,风管连接严密。
风管支、吊架安装应符合设计要求,支吊架间距均匀,固定牢固。
(3)风口安装:风口应按照设计要求进行安装,位置准确,安装牢固。
3. 空调系统施工:(1)冷水机组安装:冷水机组应按照设计要求进行安装,机组安装平稳,固定牢固。
暖通工程施工技术
发表时间:2018-05-14T14:21:02.710Z 来源:《建筑学研究前沿》2017年第34期作者:陈晓艳
[导读] 本文从暖通工程施工要点与施工进度管理出发,简单分析了暖通工程施工中常见的质量问题,并结合实际工作经验。
摘要:本文从暖通工程施工要点与施工进度管理出发,简单分析了暖通工程施工中常见的质量问题,并结合实际工作经验,提出相应的处理措施,为暖通工程施工提供参考。
关键词:暖通工程;施工管理;问题;措施
国民经济的迅猛发展促进了建筑行业的发展,其中暖通工程越来越受到各行各业的重视,与此对工程施工管理的要求也越来越高,使施工管理在施工过程中显得尤为重要。
1建筑暖通工程施工材料的检验
无论是施工单位采购的材料还是甲方供应的材料,专业技术人员都应对其规格、型号和质量进行全面严格检查。
同时,分清每次进场材料的数量、规格及型号。
用于暖通工程的各种材料,特别是管材、管件、散热器等主要大宗材料,都要有符合国家要求的出厂质量合格证,材质型号、规格、性能都要符合国家的有关标准和本工程使用的设计要求。
对各种材料、配件、器材进场时要进行严格的检查验收。
各种器材进场检查验收时,要检查其三证是否齐全,还应在安装前严格按施工验收规范的要求,进行强度和严密性试验,一切都合格后才能使用。
2暖通工程在建筑施工中的要点
2.1对于中高档小区的主动排风系统,其主动排风设备在安装前,机房地坪应已先做好,墙面也已粉刷完毕,基础验收已合格。
设备摆布方位应尽量与管道走向相对应,还应考虑设备四周是否有检修空间。
风机盘管的安装应与装修顶棚高度以及送回风口位置相配合,其积水盘方位应与排水方向相一致。
对于设有大堂的住宅小区建筑其暖通施工图应与装饰施工图进行共同会审,特别是大堂等大空间天花造型复杂,灯具、风口、消防喷头的布置要与饰面造型相协调。
所以这类房间的风口在风管安装时先不开孔,等安装与装饰图纸会审风口定位后再开。
2.2建筑供暖工程施工要点由于低温热水地板供热系统的经济性、舒适性及环保性,目前我国民用建筑多采用这种供暖方式。
对于此种供暖工程的施工控制主要集中在以下几个方面:
2.2.1在进行低温热水地板辐射采暖系统暖通工程施工中,为了减少地热向下层户和外墙的散热,在地热管之下和外墙根之间铺垫隔热板和铝箔热反射膜是十分必要的,尤其是采用高热阻的挤塑板更为有利。
2.2.2在进行卫生间工程施工时,防水层应作在地热层的上面。
因担心防水层被地热所破坏,施工中有将防水层作在地热层之下者,其结果导致了卫生间的污水渗入地热层内,使防水层失效和污染扩大,所以防水层作在地热层之上为佳。
2.2.3在冬季施工时应特别注意,由于低温热水地板辐射采暖系统试压后,盘管内存的水不能泄掉,很容易因为水结冰而破坏整个加热盘管,所以试压或冲洗后,应将盘管内的水全部吹出,以防冻坏管路。
此外,在加热盘管与分水器连接处,盘管外穿波纹管,以降低加热管密集处的混凝土的膨胀裂缝和减缓加热盘管的氧化。
3建筑暖通工程施工进度管理
暖通工程的配合问题很重要。
如果配合不好就会影响进度,造成损失和返工。
暖通工程属室内设备安装工程,结构终检结束后,室内砌体基本完成时,就可进场进行施工。
进场后进度计划要与建筑装修进度计划相适应,如果不匹配就会出问题。
例如散热器安装,要在墙体抹灰结束后进行。
如先装散热器,那么散热器后的墙体就没有作业空间,无法抹灰,装后还得拆。
再如空调管道的水压试验要在内装吊顶封板前做,封板后进行管道漏水试验势必损坏吊顶。
暖通工程的进度有阶段性和不连续性,这是由于与其他专业交叉配合造成的,其他专业的进度滞后也会造成暖通工程进度的滞后。
比如电气专业给电滞后,暖通设备的调试就无法进行;空调基础交工滞后,就会影响空调机组的安装,进而影响空调机房风系统和水系统的安装。
所以,暖通工程的进度计划要与整个工程的总进度计划相适应,在施工过程中要统筹安排,合理穿插,以保证有效地完成阶段性工作量。
4建筑暖通工程施工中的常见问题
4.1做好与其他工种的协调工作
在功能较全的建筑物里,吊顶的净空是有限的,各专业工种的布管又是复杂的。
如:暖通专业的送风管、回风管、新风管、排烟(风)管、供水管、回水管、冷凝水管等;给排水专业的生活给水管、排水管、污水管、喷淋管等;电气专业的强弱电桥架、母线槽、电线管等。
现在许多暖通施工图上,设计师只给出了主要设备的定位尺寸。
没有注明风管、水管的定位尺寸及标高。
或者即使有尺寸,但与其他工种相冲突,因为有些图纸设计院根本就没有会签过,给施工带来诸多不便,这时各工种问就需进行协调,必要时也可让业主或监理单位出面解决。
4.2做好建筑暖通工程施工工作
4.2.1风管的漏风量较大。
这主要是由于风管与法兰或法兰与垫片的结合处不严密而造成的。
4.2.2风管表面不平,角度不成直角。
因为通风系统有很多是明装的,如果制作安装得不好,就会直接影响质量与观感。
4.2.3空调水管漏水。
这些毛病大部分发生在阀门及配件接口处。
主要原因是丝口紧、不到位,或麻丝没有垫好。
4.2.4空调水管有水滴渗出。
这主要是因为保温时出了问题。
有些是因为没有在支架上放置木垫,从而产生冷桥现象;有些是因为保温层的接口不严密;还有就是保温层没有与空调管道贴紧。
4.2.5结露滴水问题。
造成空调系统在调试和运行中结露滴水的原因很多,归纳起来主要有:管道安装和保温问题,管道与管件、管道与设备之间连接不严密。
造成漏水主要原因有管道安装没有严格遵守操作规程施工。
管道、管件材料质量低劣,进场时没有进行认真检查,保温材料容重不足、厚度不够,运行时外表面达到露点温度而结露。
系统没有严格按规范进行水压试验。
因冷凝水管路太长,在安装时与吊顶碰撞或坡度难保证甚至冷凝水管倒坡造成滴水现象,空调机组冷凝水管因没有设水封而机组空调冷凝水无法排除。
4.2.6阀门安装错误。
有的把应放防火阀的地方放成了排烟阀或止回阀,有的把阀门逆向安装,尤其是在人防系统中,手动密闭阀方向
经常被错误地反向安装,其原因是施工人员没有弄清楚它的方向不是依据风向确定,而是依据冲击波的方向具体确定的。
4.2.7过滤器堵塞。
房间尽管风机盘管有风吹出,却始终没有把房间温度降下来,但进出水管的阀门均已全部打开,因此可以判断这种现象是由于空调水管被堵塞,这是工人在清洗系统管路及过滤器时,责任心不强造成的。
4.2.8在系统的最高处没有安装排气阀,在系统的最低处没有放置排污阀,其结果将导致空调系统不能正常运行。
4.2.9空调水系统问题。
水系统是空调施工中的关键环节,空调冷冻水系统最常见的问题是冷冻水系统管道循环不畅。
管道因各专业管线交叉,施工中没有协调处理好,造成管网出现许多气囊,影响管网循环。
二是空调水系统管道清洗不干净,直接造成空调水系统堵塞,严重的造成停机、系统故障发生。
5结束语
总之,在暖通工程施工过程中,要严把质量关,真正地做到工程可以在工程设计使用年限内其质量有所保障。
此外,施工单位对施工技术人员的培训及现场技术人员的质量责任心的培养也必须加强,通过施工质量与监督力度两方面的共同作用,来保障暖通工程质量。
参考文献
[1]罗高山;高子惠.空调系统结露滴水原因分析及解决办法[j].安装 2002.
[2]孟华强.中央空调安装施工中存在的问题及处理[j].广东科技 2007.6.
[3]刘西平.谈建筑物的管线综合设计[j].山西建筑 2005.3.
[4]杨荣宗.暖通空调安装施工过程中的问题分析[j].建筑与装饰 2009.9.。
