热电阻、热电偶
（2） 由一种材料组成的闭合回路存在温差时 ， 回路如产生热电势 ，便说明该 材料是不均匀的 。据此 ， 可检查热电极材料的均匀性。
2 、 中间导体定律 该定律内容是： 由不同材料组成的闭合回路中 ， 若各种材料接触点的
温度都相同 ， 则回路中热电势的总和等于零 。根据中间导体定律还可以得出如下 结论：
（1）在热电偶回路中接入第三种均质材料 ， 只要保证所接入材料两端温度 相同 ， 就不会影响热电偶的热电势 。 图2 －6是两种接入中间导体的热电偶回路。
根据中间导体定律 ， 只要保证连接导线和显示仪表接入热电偶回路时两连接端 的温度相同 ， 就不会改变热电势 。另外 ， 热电偶的热端焊接点也相当于第三种金 属 ， 只要它与热电极接触良好 ，整个接点温度一致 ， 也不会影响热电偶回路的热
3 、 中间温度定律
热电偶A 、B在接点温度为t1 、t3 时的热电势等于热电偶A 、B在接点温度分别 为t1 ， t2和t2 ， t3 时热电势的代数和 ， 即
EAB（t1 ， t3 ）＝EAB（t1 ， t2 ）＋EAB（t2 ， t3） 由此定律可得如下结论：
（1） 已知热电偶在某一给定冷端温度下进行的分度 ， 只要引入适当的修正 ， 就可在另外的冷端温度下使用 。该定律为制定和使用热电偶的热电势一温度 关系 即分度表奠定了理论基础 。 因为热电偶分度表是在冷端温度t0 =0℃时热 电势与热端温度的关系 ， 根据中间温度定律便可以算出任何冷端温度时的热 电势值。
比较法校验是用标准热电偶与被校热电偶测同一稳定对象的温度来进行的。 一般用管式电炉作为被测对象 ，通过手动操作或温度控制器控制调整电炉的 温度 ， 并稳定在预定的温度值上 。标准热电偶一般采用比被校热电偶精确度 更高的铂铑10-铂热电偶。
2 、 中间导体定律 该定律内容是： 由不同材料组成的闭合回路中 ， 若各种材料接触点的
温度都相同 ， 则回路中热电势的总和等于零 。根据中间导体定律还可以得出如下 结论：
（1）在热电偶回路中接入第三种均质材料 ， 只要保证所接入材料两端温度 相同 ， 就不会影响热电偶的热电势 。 图2 －6是两种接入中间导体的热电偶回路。
根据中间导体定律 ， 只要保证连接导线和显示仪表接入热电偶回路时两连接端 的温度相同 ， 就不会改变热电势 。另外 ， 热电偶的热端焊接点也相当于第三种金 属 ， 只要它与热电极接触良好 ，整个接点温度一致 ， 也不会影响热电偶回路的热
3 、 中间温度定律
热电偶A 、B在接点温度为t1 、t3 时的热电势等于热电偶A 、B在接点温度分别 为t1 ， t2和t2 ， t3 时热电势的代数和 ， 即
EAB（t1 ， t3 ）＝EAB（t1 ， t2 ）＋EAB（t2 ， t3） 由此定律可得如下结论：
（1） 已知热电偶在某一给定冷端温度下进行的分度 ， 只要引入适当的修正 ， 就可在另外的冷端温度下使用 。该定律为制定和使用热电偶的热电势一温度 关系 即分度表奠定了理论基础 。 因为热电偶分度表是在冷端温度t0 =0℃时热 电势与热端温度的关系 ， 根据中间温度定律便可以算出任何冷端温度时的热 电势值。
比较法校验是用标准热电偶与被校热电偶测同一稳定对象的温度来进行的。 一般用管式电炉作为被测对象 ，通过手动操作或温度控制器控制调整电炉的 温度 ， 并稳定在预定的温度值上 。标准热电偶一般采用比被校热电偶精确度 更高的铂铑10-铂热电偶。
热电阻
热电阻基本知识—热电阻测温原理及材料热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
一、热电阻测温原理及材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造热电阻。
1、铂热电阻的温度特性（1）在0~850℃范围内：（2）在-200~0℃范围内：式中A、B、C的系数各为：A=3.90802×10-3C-1；B=-5.802×10-7C-2 C=-4.27350×10-12C-4铂电阻阻值与温度的分度关系由止两式决定。
2、铜热电阻的温度特性在-50~150℃范围内：式中A=4.28899×10-3C-1；B=-2.133×10-7C-2；C=1.233×10-9C-3铜电阻和温度的分度关系由上式决定，铂热电阻和铜热电阻的技术性能见表1-1表1-1常用热电阻的技术性能热电阻基本知识—热电阻测温系统及故障处理二、热电阻测温系统的组成热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。
必须注意以下两点：1、热电阻和显示仪表的分度号必须一致2、为了消除连接导线电阻变化的影响，必须采用三线制接法。
三、热电阻故障原因及处理方法热电阻的常见故障是热电阻的短路和断路。
一般断路更常见，这是因为热电阻丝较细所致。
断路和短路是很容易判断的，可用万用表的"×1Ω"档，如测得的阻值小于R0，则可能有短路的地方；若万用表指示为无穷大，则可断定电阻体已断路。
电阻体短路一般较易处理，只要不影响电阻丝的长短和粗细，找到短路处进行吹干，加强绝缘即可。
电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
pt100热电阻的量程
pt100热电阻的量程PT100热电阻是一种常用的温度测量元件，广泛应用于工业控制系统、热工仪表和实验室等领域。
它具有很高的精度和稳定性，适用于各种温度测量场合。
本文将从PT100热电阻的原理、特点、使用注意事项和应用范围等方面进行介绍。
一、PT100热电阻的原理及特点PT100热电阻是根据热电效应原理工作的温度传感器，它利用了铂电阻的温度特性来测量温度。
PT100热电阻的原理是根据铂电阻的电阻值随温度变化的特性来测量温度。
当PT100热电阻加热时，铂电阻的电阻值会随之增大，利用这一特性可以通过测量其电阻值的变化来确定温度的变化。
PT100热电阻具有以下几个特点：1. 较高的测量精度：PT100热电阻的测量精度非常高，一般可以达到0.1℃，甚至更高。
这使得PT100热电阻成为一种非常可靠的温度测量元件。
2. 良好的线性特性：PT100热电阻的电阻值与温度之间呈现良好的线性关系，这使得温度的测量结果更加准确可靠。
3. 宽温度范围：PT100热电阻可以在较宽的温度范围内工作，一般可达-200℃至+850℃。
这使得PT100热电阻适用于各种温度测量场合。
4. 耐腐蚀性强：PT100热电阻采用的铂电阻材料具有较好的耐腐蚀性能，可以在恶劣的环境条件下长时间稳定工作。
二、PT100热电阻的使用注意事项在使用PT100热电阻时，需要注意以下几个问题：1. 防止机械损伤：PT100热电阻是一种较为脆弱的元件，容易受到机械损伤。
在安装和使用过程中，应尽量避免碰撞和振动，以免影响其测量精度和寿命。
2. 防止过电流：PT100热电阻的工作电流一般较小，如果电流过大，会导致电阻发热，影响测量结果甚至损坏热电阻。
因此，在使用过程中应注意控制工作电流，不要超过规定范围。
3. 防止温度梯度：PT100热电阻的测量精度受到温度梯度的影响，如果温度梯度较大，会导致测量结果偏差较大。
因此，在安装和使用过程中，应尽量避免温度梯度较大的情况。

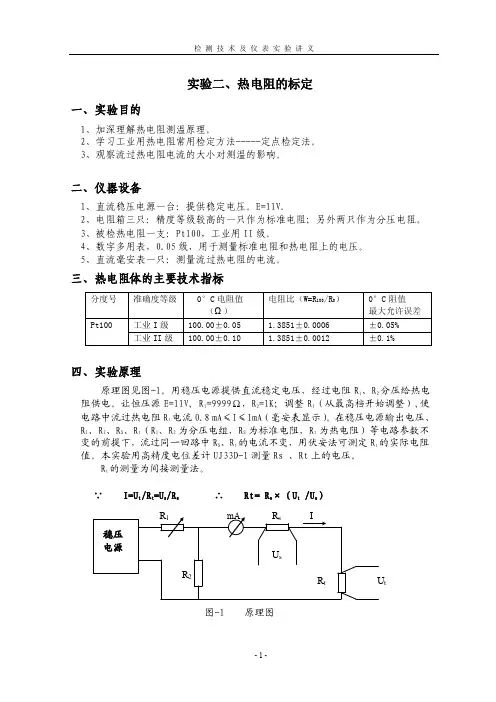

实验二、热电阻的标定
实验二、热电阻的标定一、实验目的1、加深理解热电阻测温原理。
2、学习工业用热电阻常用检定方法-----定点检定法。
3、观察流过热电阻电流的大小对测温的影响。
二、仪器设备1、直流稳压电源一台：提供稳定电压。
E=11V.2、电阻箱三只：精度等级较高的一只作为标准电阻；另外两只作为分压电阻。
3、被检热电阻一支：Pt100，工业用II 级。
4、数字多用表，0.05级，用于测量标准电阻和热电阻上的电压。
5、直流毫安表一只：测量流过热电阻的电流。
三、热电阻体的主要技术指标四、实验原理原理图见图-1。
用稳压电源提供直流稳定电压，经过电阻R 1、R 2分压给热电阻供电。
让恒压源E=11V, R 1=9999Ω，R 2=1K ；调整R 1（从最高档开始调整）,使电路中流过热电阻R t 电流0.8 mA ≤I ≤1mA （毫安表显示）。
在稳压电源输出电压、R 1、R 2、R S 、R t （R 1、R 2为分压电组，R S 为标准电阻，R t 为热电阻）等电路参数不变的前提下，流过同一回路中R S 、R t 的电流不变，用伏安法可测定R t 的实际电阻值。
本实验用高精度电位差计UJ33D-1测量Rs 、Rt 上的电压。
R t 的测量为间接测量法。
∵ I=U t /R t =U s /R s ∴ Rt= R s ×（U t /U s ）图-1 原理图t五、实验内容及步骤1、接线根据所提供的设备，按图接线，接线图详见黑板。
数字多用表：测量电势值。
稳压电源：提供两路可调恒定电压。
一路输出11V给主回路，先在输出开路情况下，把输出电压调到规定值上，再接电源输出线。
电阻箱：先将R1=9999Ω，R2=1K，R S调到参考值上（测0℃时阻值，R S＝100.00Ω；测100℃阻值时，R S＝138.00Ω）再通电；改变R1调整流过热电阻的电流，依次从高档到低档调整；不能调R2，防止大电流损坏电阻箱。
2、校验（数据记录见表一）⑴.测R0（测0℃时的阻值）。
热电阻的工作原理

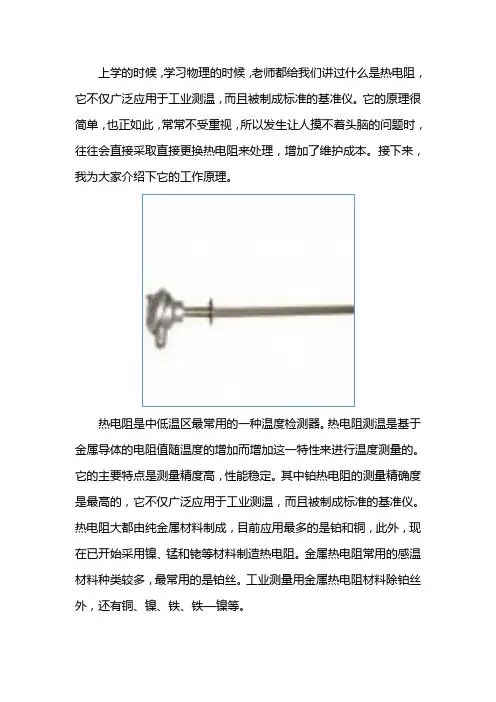

上学的时候，学习物理的时候，老师都给我们讲过什么是热电阻，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
它的原理很简单，也正如此，常常不受重视，所以发生让人摸不着头脑的问题时，往往会直接采取直接更换热电阻来处理，增加了维护成本。
接下来，我为大家介绍下它的工作原理。
热电阻是中低温区最常用的一种温度检测器。
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
金属热电阻常用的感温材料种类较多，最常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。
热电阻工作原理：热电阻是中低温区常用的一种测温元件。
热电阻利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。
热电阻的受热部分（感温元件）是用细金属丝均匀的缠绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度最高。
热电阻的结构特点：热电阻通常和显示仪表、记录仪表和电子调节器配套使用。
它可以直接测量各种生产过程中从-200℃至+ 600℃范围内的液体、蒸汽和气体介质及固体表面的温度。
安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。
自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！。
热电阻温度计
热电阻引入显示仪表的线路电阻必须符合规定值， 否则将产生系统误差。
热电阻工作电流应小于规定值，否则因过大电流造 成自热效应，产生附加误差。
热电阻分度号必须与显示仪表调校时分度号相向。
四、半导体热敏电阻
（Semiconductor Heat-sensitive Resistance）
工作原理：
是利用半导体材料的电阻随温度显 著变化这一特性制成的感温元件。
由某些金属氧化物按一定的配方比 例压制烧结而成。
热敏热电阻温度特性
➢ 负温度系数(NTC)热敏电阻（阻值随温度升高而显著减少） 采用MnO2、Mn(NO3)4、CuO、Cu(NO3)2等化合物制造； ➢ 正温度系数(PTC)热敏电阻 采用NiO2、ZrO2等化合物制造； ➢ 临界温度(CTR)热敏电阻 当温度超过某一数值后，电阻会急剧增加或减少。
➢ 铜电阻的分度号
Cu50 和 Cu100
（3）镍热电阻（Ni）
➢ 特点：电阻温度系数大，灵敏度高。 ➢ 测温范围是－60～＋180℃，主要用
于较低温域。 ➢ 镍电阻的分度号有Ni100、Ni300和
Ni500
热电阻的主要技术性能
例：用分度号Cu100的铜电阻温度计测得 发电机冷却水温度为56℃，但检定时确 知铜热电阻的R0＝100.8Ω ，电阻温度
[提示] 利用公式
RT AeB /T
[解]
B
RT A e T
dRT
dT
B
AeT
B T2
RT
B T2
代入已知数据，即可求得A和B的值
A=0.000043092 (Ω); B=4296.8 (K)
再利用公式求得，RT在50℃(即50＋273.15K)时 的阻值为25.64 Ω 。
热电阻工作电流应小于规定值，否则因过大电流造 成自热效应，产生附加误差。
热电阻分度号必须与显示仪表调校时分度号相向。
四、半导体热敏电阻
（Semiconductor Heat-sensitive Resistance）
工作原理：
是利用半导体材料的电阻随温度显 著变化这一特性制成的感温元件。
由某些金属氧化物按一定的配方比 例压制烧结而成。
热敏热电阻温度特性
➢ 负温度系数(NTC)热敏电阻（阻值随温度升高而显著减少） 采用MnO2、Mn(NO3)4、CuO、Cu(NO3)2等化合物制造； ➢ 正温度系数(PTC)热敏电阻 采用NiO2、ZrO2等化合物制造； ➢ 临界温度(CTR)热敏电阻 当温度超过某一数值后，电阻会急剧增加或减少。
➢ 铜电阻的分度号
Cu50 和 Cu100
（3）镍热电阻（Ni）
➢ 特点：电阻温度系数大，灵敏度高。 ➢ 测温范围是－60～＋180℃，主要用
于较低温域。 ➢ 镍电阻的分度号有Ni100、Ni300和
Ni500
热电阻的主要技术性能
例：用分度号Cu100的铜电阻温度计测得 发电机冷却水温度为56℃，但检定时确 知铜热电阻的R0＝100.8Ω ，电阻温度
[提示] 利用公式
RT AeB /T
[解]
B
RT A e T
dRT
dT
B
AeT
B T2
RT
B T2
代入已知数据，即可求得A和B的值
A=0.000043092 (Ω); B=4296.8 (K)
再利用公式求得，RT在50℃(即50＋273.15K)时 的阻值为25.64 Ω 。
第二章温度测量-热电阻
♀为什么要求制作热电阻的材料的电阻温 度系数要大？
半导体热敏电阻：半导体热敏电阻的阻值和温度的关系为：
RT AeB T
式中， RT 为温度T时对应的电阻值
A、B是取决于半导体材料和结构的常数
金属热电阻和半导体热敏电阻的比较：
热敏电阻的温度系数更大，常温下的电阻值更高（通常 在数千欧以上），但互换性较差，非线性严重，测温范围 只有－50～300℃左右，大量用于家电和汽车用温度检测 和控制。
金属热电阻一般适用于测量－200～500℃范围内的温
√ 度测量，其特点测量准确、稳定性好、性能可靠，在过程 控制领域中的应用极其广泛。
2、热电阻的材料与结构
从电阻随温度的变化来看，大部分金属导体都有这种性质，但并不 是都能用作测温热电阻，作为热电阻的金属材料一般要求：
尽可能大而且稳定的温度系数、电阻率要大、在使用的温度范围内 具有稳定的化学和物理性能、材料的复制性好、电阻值随温度变化要 有单值函数关系（最好呈线性关系）。
不考虑RH有 (RT RL )R2 (R3 RL )R1
若R1=R2，则
RT
R3 R1 R2
RL R2
(R1
R2 )
R3 R1 R2
2）用自动平衡电桥测电阻
3）用不平衡电桥测电阻
当热电阻置于被测被测介质中，且 被测介质的温度发生变化时，电桥 的平衡状态就被破坏，测量对角线 上输出不平衡电压Ucd,微安计指 示不平衡电流，其电流与热电阻 RT成一定的对应关系，读出电流 值便可知相应的电阻值，即可知被 测介质的温度。被测温度越高，电 桥的不平衡程度越大，这时电流表 的偏转角度也越大。
3.90802×10-3 ℃-1， B＝－ 5.802×10-7 ℃-2 , C= － 4.27350×10-12 ℃-4
半导体热敏电阻：半导体热敏电阻的阻值和温度的关系为：
RT AeB T
式中， RT 为温度T时对应的电阻值
A、B是取决于半导体材料和结构的常数
金属热电阻和半导体热敏电阻的比较：
热敏电阻的温度系数更大，常温下的电阻值更高（通常 在数千欧以上），但互换性较差，非线性严重，测温范围 只有－50～300℃左右，大量用于家电和汽车用温度检测 和控制。
金属热电阻一般适用于测量－200～500℃范围内的温
√ 度测量，其特点测量准确、稳定性好、性能可靠，在过程 控制领域中的应用极其广泛。
2、热电阻的材料与结构
从电阻随温度的变化来看，大部分金属导体都有这种性质，但并不 是都能用作测温热电阻，作为热电阻的金属材料一般要求：
尽可能大而且稳定的温度系数、电阻率要大、在使用的温度范围内 具有稳定的化学和物理性能、材料的复制性好、电阻值随温度变化要 有单值函数关系（最好呈线性关系）。
不考虑RH有 (RT RL )R2 (R3 RL )R1
若R1=R2，则
RT
R3 R1 R2
RL R2
(R1
R2 )
R3 R1 R2
2）用自动平衡电桥测电阻
3）用不平衡电桥测电阻
当热电阻置于被测被测介质中，且 被测介质的温度发生变化时，电桥 的平衡状态就被破坏，测量对角线 上输出不平衡电压Ucd,微安计指 示不平衡电流，其电流与热电阻 RT成一定的对应关系，读出电流 值便可知相应的电阻值，即可知被 测介质的温度。被测温度越高，电 桥的不平衡程度越大，这时电流表 的偏转角度也越大。
3.90802×10-3 ℃-1， B＝－ 5.802×10-7 ℃-2 , C= － 4.27350×10-12 ℃-4
浅析电厂热工仪表的检修与检定
２ 故 障分析 。① 热 电动 势 比实际应 有的小 ： 电偶 内部 漏 ） 热 电 ； 电偶 内部潮湿 ； 电偶接 线盒 内接 线柱短 路 ； 热 热 补偿 导线 短 路 。测 量端损坏 ： 补偿 导线与热 电极 的极性 接反 ； 装位置或 受 安 热 长度不 当 ； 比端温 度过高 ； 电偶种类 与仪 表刻度 不一致 。 参 热 ② 热电动势 比实际应有 的大： 电偶 种类用错 ； 热 补偿导线 与热 电 偶种类 不符 ： 电偶安 装方法或插入 深度不 当 ； 热 补偿 导线与热 电 偶 间接线松动 。③测量仪表示值不稳定 ： 接线柱 和热 电极接触不 良 ； 电 偶 有 断续 接 地 和 短 路 现 象 ； 电极 将 断 未 断 ； 装 不 牢 热 热 安 固， 热电偶发生摆动 ： 补偿导线 有断续接地 和短路现象 。 出现 以 上情况应认真检查 ， 仔细分析 ， 排除故 障 ， 确保设备安全运行。 ２ 热 电阻检修 、 １外观检查 。检查感 温元件 的瓷管是否完整 ， ） 电阻丝有无损 伤、 紊乱 、 腐蚀现象 ， 然后检查 电阻值 。 ２ 故障分析 。①指示值 比实际值低 或示值 不稳定 ： ） 保护管 内 有水或接线盒上有金 属屑 、灰尘 或热 电阻短路 。②指示值 无限 大 ： 电阻断路 。③ 指示值 最小 ： 电阻短路 ， 热 热 显示仪 表接 线接 错： ３ 热电偶 与热电阻的检定 、 在检定热电偶与热 电阻时使用 热丁 自动检定 系统及其 配套 设 备宽温厂热 电偶检定炉 和高精度铂 电阻校验槽 等 ，环境温 度 应该在 （０ ２ ℃范 围内 ， ２￣ ） 湿度应该 ≤７ ％Ｒ 在 检定时严格按 照 ０ Ｈ， 操 作 规 程进 行 接 线 与校 验 。 三 、 力测 量 仪 表 压 １ 压力 表 常 见故 障 与处 理 方法 、 １无指示 。①管 内污物淤积而 阻塞洗掉簧管 内污物 ， ） 用钢丝 疏通 ： ②扇 形齿 轮与小齿轮 阻力 过大调整 配合间隙 至适 中 ； 两 ③ 齿 轮磨损过 多 ． 无法啮合更换两齿轮 。 ２ 指针 回转迟钝或跳动 。①传动件 的配合 间隙过小 ， ） 传动不 灵 活增 大配合间隙 ，或加 点钟表油 ；② 传动件 间活动部位有 积 污 ． 动不灵 清洗 除锈 ， 传 除污物 或更换传 动件 ； 自由端 与连 杆 ③ 连 接不灵活调整连接方式 至灵活为止 ； ④指 针与表盘 、 表蒙有 摩
热电偶毫伏热电阻阻值对照表
7 0.277 0.677 1.081 1.489 1.899 2.312 2.727 3.142 3.557 3.972 4.385 4.797 5.206 5.613 6.017 6.420 6.821 7.220 7.619 8.019 8.418 8.819 9.222 9.626 10.031 10.439 10.848 11.259 11.671 12.084 12.499 12.915 13.331 13.749 14.167 14.587 15.007 15.427 15.849 16.270 16.693
5 0.198 0.597 1.000 1.407 1.817 2.230 2.644 3.059 3.474 3.889 4.303 4.715 5.124 5.532 5.937 6.339 6.741 7.140 7.540 7.939 8.338 8.739 9.141 9.545 9.950 10.357 10.766 11.176 11.588 12.001 12.416 12.831 13.248 13.665 14.084 14.503 14.923 15.343 15.764 16.186 16.608
2 0.079 0.477 0.879 1.285 1.694 2.106 2.519 2.934 3.350 3.765 4.179 4.591 5.002 5.410 5.815 6.219 6.620 7.021 7.420 7.819 8.218 8.619 9.020 9.423 9.828 10.235 10.643 11.053 11.465 11.877 12.291 12.707 13.123 13.540 13.958 14.377 14.797 15.217 15.638 16.059 16.482
热电阻
性能参数： 性能参数： 铂电阻元件 温度-电阻特性 元件的 电阻特性： 1、铂电阻元件的温度 电阻特性：
R (t )＝R 0 [1＋At＋Bt 2 ] 0<t<850 ℃
R(t )＝R0 [1＋At＋Bt2＋Ct3 (t－100)] -200<t<0 ℃
式中：RT---温度为T℃的电阻值 温度为T℃ 式中： ---温度为T℃的 ---温度为0℃的电阻值 温度为0℃ R0---温度为0℃的电阻值 ---任意温度值 t ---任意温度值 A、B、C为分度系数 A= B= C=
• 在各类工业测温的场合中，热电阻是中低温区 在各类工业测温的场合中， 最常用的一种温度传感器: 最常用的一种温度传感器: 铂热电阻的测温的范围：一般为零下200铂热电阻的测温的范围：一般为零下200200 800摄氏度 摄氏度。 800摄氏度。 铜热电阻的测温的范围：一般为零下40 40到 铜热电阻的测温的范围：一般为零下40到 140摄氏度 摄氏度。 140摄氏度。 • 其中的铂热电阻以其精度高、性能稳定、互换 其中的铂热电阻以其精度高、性能稳定、 性好、耐腐蚀及使用方便等优点， 性好、耐腐蚀及使用方便等优点，成为工业测 控系统中广泛使用的一种温度传感器。 控系统中广泛使用的一种温度传感器。
0
= (
R 3 + R 11 )U R 11
i+
= (1 +
R3 )U R 11
i+
从上面的计算可以知道7650的放大倍数由R3 从上面的计算可以知道7650的放大倍数由R3 7650的放大倍数由 R11的比值确定 的比值确定。 和R11的比值确定。 调试方法：调零电位器、 3、调试方法：调零电位器、调满度电位器 注意:调零电位器与铂热电阻的位置 注意: 电源地与电桥地的问题 参数选择： 4、参数选择： 测温电桥： a、测温电桥：调零电位器参数的选择
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热工仪表——热电阻英文名称：thermal resistor定义：电阻值随温度变化的温度检测元件。
所属学科：机械工程（一级学科）；仪器仪表元件（二级学科）；仪器仪表机械元件-敏感元件（三级学科）成分结构金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。
金属热电阻常用的感温材料种类较多，最常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍、钨、银等。
薄膜热电阻是利用电子阴极溅射的方法制造，可实现工业化大批量生产。
其中骨架用陶瓷，引线采用铂钯合金。
制作原料热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
主要特点·压簧式感温元件，抗振性能好，测温精度高；机械强度高，耐高温耐压性能好，进口薄膜电阻元件，性能可靠稳定。

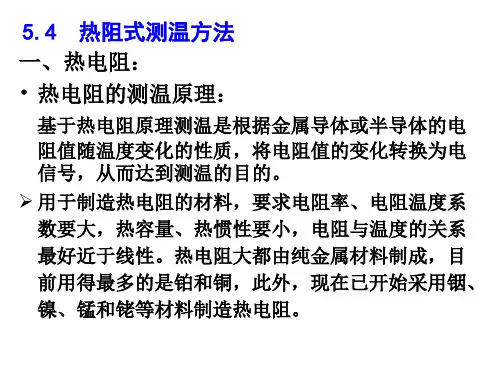

工作原理热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。
热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。
热电阻种类普通型热电阻从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
铠装热电阻铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。
与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。
隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。
热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α（t-t0）] 式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。
半导体热敏电阻的阻值和温度关系为Rt=AeB/t 式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
工业上常用金属热电阻从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（最好呈线性关系）。
实际应用目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。
中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000；铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。
其中Pt100和Cu50的应用最为广泛。
信号连接热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
目前热电阻的引线主要有三种方式○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
热电阻结构（1）精通型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
为消除引线电阻的影响同般采用三线制或四线制。
（2）铠装热电阻：铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，最小可达φmm。
与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
（3）端面热电阻：端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻：隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。
隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。
热电阻测温系统的组成（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。
必须注意以下两点：①热电阻和显示仪表的分度号必须一致②为了消除连接导线电阻变化的影响，必须采用三线制接法。
具体内容参见本篇第三章。
（2）铠装热电阻铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，最小可达φmm。
与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
（3）端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
热电阻的安装要求对热电阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点: 1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻. 2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度: (1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米; (2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm; (3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可. (4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.仪表选型型号及规格型号分度号测温范围℃测温点数保护管材料WRN-230D K 0-1000 2-12 GH30300-800 1Ci18Ni9NiWRE-230D E 0-600 1Ci18Ni9NiWRN-430D K 0-1000 GH30300-800 1Ci18Ni9NiWRE-430D E 0-600 Ci18Ni9Ni1)热电偶I 级按协议订货;2) 保护管其余材质根据协议订货;3) 外保护管用户应自备安装固定形式固定螺纹测温点数M D D H h SW d2—6 M27x2 ￠40 ￠105 28 5 32 ￠207—12 M33x2 ￠48 ￠115 33 5 36 ￠34固定法兰测温点数D D1 D2 H do d2—6 ￠105 ￠75 — 5 32 ￠207—12 ￠115 ￠85 — 5 36 ￠34选型须知1) 型号2) 分度号3) 精度等级4) 热电偶点数5) 安装固定形式6) 保护管材质7) 长度或插入深度例：多点热电偶，K 型，3 点。
L 级，固定螺纹M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级L 1 =1200,L 2 =1500,L 3 =2000, 螺纹M27x2热电偶和热电阻的区别热电偶与热电阻均属于温度测量中的接触式测温，尽管其作用相同都是测量物体的温度，但是他们的原理与特点却不尽相同。
首先，介绍一下热电偶，热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测温范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。
