单面焊双面成形操作技术

单面焊双面成型操作技术哎呀，单面焊双面成型操作技术，这玩意儿听起来挺高大上的，其实呢，就是焊东西的一种技巧，不过这技巧可不简单，得有两把刷子才行。

我有个哥们儿，他就是个焊工，手艺那是一绝，我亲眼见过他操作这技术，那叫一个牛。

那天，我闲着没事，就去他工作的地方转悠。

他正忙着焊接一个巨大的金属框架，那玩意儿得有好几米高。

他跟我说，这单面焊双面成型技术，就是得在焊接的时候，只焊一面，但另一面也得焊得严严实实的，这可不简单，得掌握好火候。

他给我演示了一下，手里拿着焊枪，那火焰蓝汪汪的，看着就吓人。

他把焊条往金属上一放，火花四溅，那声音噼里啪啦的，跟放鞭炮似的。

他一边焊，一边跟我说，这技术得控制好电流和电压，不然焊出来的效果就不行，不是这边焊穿了，就是那边没焊上。

我看他操作，那叫一个专注，眼睛都不眨一下。

他跟我说，这技术得练，不是一朝一夕能学会的。

他以前刚开始学的时候，手都烫出泡来了，现在你看他，那手稳得跟什么似的，一点不抖。

焊完了，他让我看看效果。

我凑过去一看，哇塞，那焊缝平整得跟镜子一样，一点瑕疵都没有。

我问他，这技术有啥用啊？他说，用处可大了，比如造桥、造船、造飞机，都得用到这技术，不然那结构不结实，那可就麻烦大了。

我看着他那得意的样子，心想，这哥们儿真是个人才。

他这手艺，可不是吹的，那是实打实的本事。

我问他，这技术难不难学？他说，难，但也不难。

关键是得有兴趣，得喜欢这行，不然你学起来就痛苦。

我看着他那专注的样子，心想，这手艺人，真是了不起。

他们用自己的双手，一点点地把这世界变得更结实，更安全。

我虽然不会焊东西，但我打心底里佩服他们。

最后，我哥们儿跟我说，这技术，其实就跟做人一样，得有耐心，得细心，得有恒心。

我想想，还真是这么回事。

这单面焊双面成型技术，虽然听起来复杂，但其实，它就跟我们生活中的点点滴滴一样，需要我们用心去对待，去经营。

所以，下次你看到那些焊工，别小看了他们，他们可是用双手，把这世界焊得更牢固的一群人。

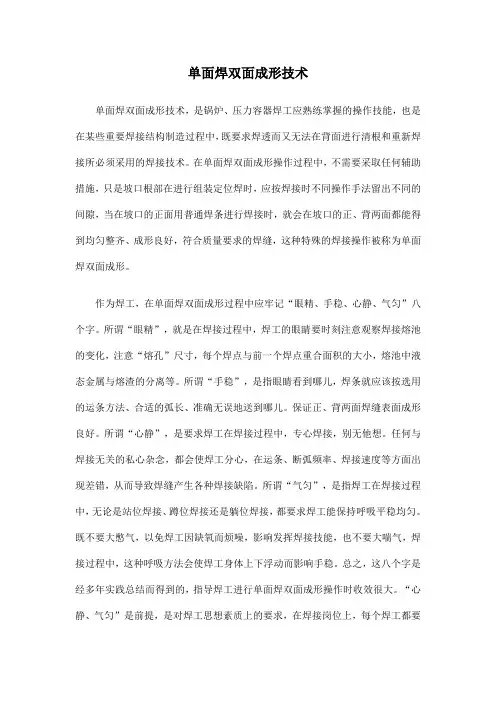

单面焊双面成形技术单面焊双面成形技术，是锅炉、压力容器焊工应熟练掌握的操作技能，也是在某些重要焊接结构制造过程中，既要求焊透而又无法在背面进行清根和重新焊接所必须采用的焊接技术。

在单面焊双面成形操作过程中，不需要采取任何辅助措施，只是坡口根部在进行组装定位焊时，应按焊接时不同操作手法留出不同的间隙，当在坡口的正面用普通焊条进行焊接时，就会在坡口的正、背两面都能得到均匀整齐、成形良好，符合质量要求的焊缝，这种特殊的焊接操作被称为单面焊双面成形。

作为焊工，在单面焊双面成形过程中应牢记“眼精、手稳、心静、气匀”八个字。

所谓“眼精”，就是在焊接过程中，焊工的眼睛要时刻注意观察焊接熔池的变化，注意“熔孔”尺寸，每个焊点与前一个焊点重合面积的大小，熔池中液态金属与熔渣的分离等。

所谓“手稳”，是指眼睛看到哪儿，焊条就应该按选用的运条方法、合适的弧长、准确无误地送到哪儿。

保证正、背两面焊缝表面成形良好。

所谓“心静”，是要求焊工在焊接过程中，专心焊接，别无他想。

任何与焊接无关的私心杂念，都会使焊工分心，在运条、断弧频率、焊接速度等方面出现差错，从而导致焊缝产生各种焊接缺陷。

所谓“气匀”，是指焊工在焊接过程中，无论是站位焊接、蹲位焊接还是躺位焊接，都要求焊工能保持呼吸平稳均匀。

既不要大憋气，以免焊工因缺氧而烦噪，影响发挥焊接技能，也不要大喘气，焊接过程中，这种呼吸方法会使焊工身体上下浮动而影响手稳。

总之，这八个字是经多年实践总结而得到的，指导焊工进行单面焊双面成形操作时收效很大。

“心静、气匀”是前提，是对焊工思想素质上的要求，在焊接岗位上，每个焊工都要专心从事焊接工作，“一心不可二用”，否则，不仅焊接质量不高，也容易出现安全事故。

只有做到“心静、气匀”，焊工的“眼精、手稳”才能发挥作用，所以这八个字，既有各自独立的特性，又有相互依托的共性，需要焊工在焊接实践中仔细体会其中的奥秘。

单面焊双面焊成型焊接工艺MAG/CO2半自动气体保护焊单面焊双面焊成型焊接工艺本工艺适用于重要压力管道焊接和重要结构板对接焊接重点底层根部焊缝焊透技术，并进行多层焊接，使全厚板焊透，可进行X光和超声波检验焊缝均达到合格技术要求。

一、MAG / CO2焊接特点MAG/CO2焊接是高效焊接方法之一，MAG/CO2气体保护电弧焊，是熔化极气体保护焊的一种采用氧化性混合气体或CO2做保护，焊接时用MAG/CO2气体把电弧中金属熔滴及熔池与空气机械地隔离开来，从而避免了有害气体侵入而获得良好的焊接质量。

1．由于MAG/CO2气体价格较低廉使用焊接成本低于其他多种焊接方法，综合费用比较约相当于埋孤焊和手工焊40%左右。

2．生效率高①因MAG/CO2焊电弧热量集中，电弧穿透能力强所以熔深大熔敷效率高。

从而减少了焊接层数。

②角焊缝焊接尺寸可比手工焊相应减少15%系数，③相同的焊丝直经MAG/CO2焊较埋弧焊可采用高得多的电流密度，（通常75安/毫米以上，有时高达100-125安/毫米）④焊丝熔化率高，无焊渣，省去清渣的时间，省去更换焊条时间⑤进行连续自动行走和自动送丝焊接，易于实现MAG/CO2自动化焊接。

3．抗锈能力强，焊缝含氢量低。

4．使用HO8Mn2 SIA优质焊丝，可焊接低碳钢，又可焊接高强度低合金钢，可省去焊条烘干及低氢焊条的高要求的操作技术。

二．MAG/CO2单面焊双面成型原理：MAG / CO2焊接单面焊双面成型有加垫强制背面成型和不加任何衬垫背面自由成型二种，加衬垫的有紫铜衬垫和陶瓷垫块，此方法成本高，且需增加一定的辅助设施，而且必须焊缝间隙加大，增加施焊工作量和材料消耗，成本增大。

本工艺在现有设备手段情况下，不增加任何设备和设施，实现在单面焊接全厚度根部焊透成型，重点是第一层焊接（底层焊接）焊接时击穿根部，焊接前方处形成小孔，使之焊透成型，然后进行各层焊接，也可以底层双面成型后，用埋弧自动焊盖面焊接，其焊缝达到与母材等强度、等塑性，确保焊接质量要求。

单面焊双面成形操作技术单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口的正面进行焊接，焊后保证坡口正反两面都能得到双面成形焊缝的一种操作方法。

是一项在压力管道和锅炉压力容器焊接中，焊工必须掌握的操作技术，其方法主要有断弧焊法和连弧焊法。

1. 基本功的练习（1）引弧应在焊缝中，要做到一“引”便“着”，一“落”便“准”。

由于电缆及焊钳对手腕存在一个重力矩，焊工手持焊钳不易稳定，因此引弧时焊工要蹲稳，手臂要用力持钳，手腕微微用力做点划动作。

另外，焊工心情要放松，紧张则僵硬，僵硬则动作机械而抖动大，极易产生“粘住”和“拉熄”现象。

练习时，从摩擦法开始，逐渐缩短摩擦距离及焊条头与工作面的距离。

轻落轻起，克服惯性，快慢适中，使焊钳运动轨迹逐渐达到近似垂直的效果。

（2）要懂得焊条在空间三个方面均有运动，向熔池方向递进要与熔化速度相一致，以保持弧长不变。

快了弧长缩短，甚至“粘住”；慢了弧长拉长，增加飞溅，降低保护作用，影响熔滴过渡。

横向运动的目的在于搅拌熔池，以增加熔宽，应中间快两端慢。

它与向前运动紧密相联，变化很多，应视熔池的形状及熔敷金属量来决定。

只有三个方向上的运动有机的结合，才能确保焊缝的一定高度和宽度，确保高质量的焊缝质量。

（3）分清熔渣和铁液，是提高操作技能的一个关键。

一般铁液超前，熔渣滞后，电弧下的铁液温度高，油光发亮处于下层。

而熔渣温度低，较暗，在铁液上游动。

分不清熔渣和铁液，就不能看清焊缝边缘及熔合情况，焊接盲目性很大。

（4）更换焊条要快，接头应准，因为它的好坏将直接影响焊缝的质量。

快，即在前道焊缝收尾处尚处于红热状态，立即引弧，这样前后焊缝易于熔合，能有效地避免气孔和夹渣等缺陷。

准，即接头恰到好处，回行距离在10～20mm，在弧坑上运行的时间稍快（也就是说熔敷金属的量较少）。

回行距离过长，不易摸准位置，反而容易重叠和脱离，运弧时间掌握不好，接头就会偏高或偏低。

另外，收弧时弧坑应力求圆形避免尖形，且焊肉适中，不能太深或太浅，这样才便于接头。

单面焊双面成形高级焊工技能培训教程一、概述二、焊接原理三、焊接工艺1.焊接准备（1）清洁焊缝：使用弧焊前先用刮网刷彻底清除焊缝表面的污垢和氧化物，保持焊缝表面干净。

（2）组织焊条：将焊条气体进行干燥处理，以确保焊接时焊条的质量。

（3）焊接设备准备：检查焊机的工作状态，并将电流、电压、焊条直径等参数调整到适当的位置。

2.焊接操作（1）焊接角度：将焊条持垂直于焊缝，并使焊缝的一侧处于上半部分，使得焊渣可以自然流动到另一侧。

（2）焊接速度：保持适当的焊接速度，避免焊接过快或过慢。

焊接过快会导致焊缝中留有焊渣，焊接过慢会导致焊缝过宽。

（3）焊条倾斜角度：将焊条向焊缝的一侧倾斜15-30度，使得焊缝中的焊渣可以自由流动到焊缝的另一侧。

3.补焊操作（1）清理焊缝：补焊前先清理焊缝，除去焊渣等杂物。

（2）焊接角度：与焊接时一致，将焊条持垂直于焊缝，并使焊缝的一侧处于上半部分。

（3）焊接速度：与焊接时一致。

（4）补焊方式：补焊时，首先将焊条斜着朝着已经焊接过的那一侧移动，与焊缝相连接，然后再以适当的速度进行补焊。

四、操作要点1.控制焊接速度和电焊电流，避免焊接过快或过慢。

2.熟练掌握焊电弧的形成和状态，以便判断焊接质量是否符合要求。

3.注意焊接过程中的保护措施，避免引发安全事故。

4.注意对焊接设备和焊接材料的使用和保养，延长其使用寿命。

五、安全注意事项1.确保焊接区域的环境整洁，避免有易燃和易爆物质存在。

2.穿戴个人防护装备，包括焊接面罩、焊接手套、衣物等。

3.确保焊接设备和工具的正常运行和安全使用。

4.严禁在非专业人员陪同下进行高温焊接作业。

总结：单面焊双面成形是高级焊工的一项重要技能，需要掌握焊接原理、工艺与操作。

通过培训和实践，提升技能水平，以满足不同焊接任务的要求。

同时，在焊接过程中要注意安全措施，保护自身和周围环境的安全。

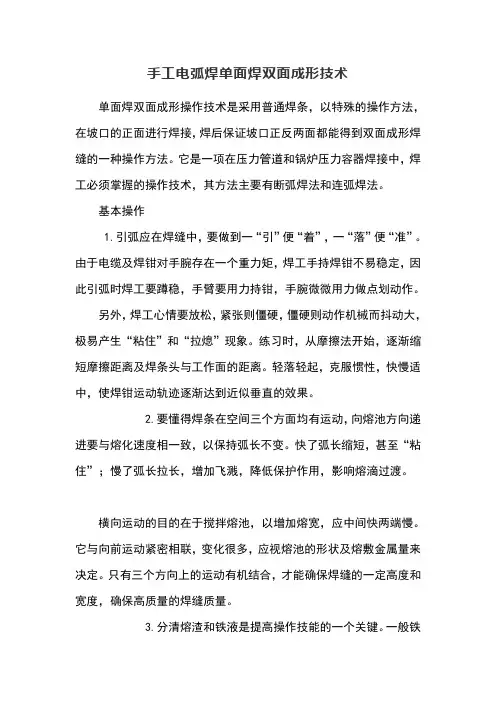

手工电弧焊单面焊双面成形技术单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口的正面进行焊接，焊后保证坡口正反两面都能得到双面成形焊缝的一种操作方法。

它是一项在压力管道和锅炉压力容器焊接中，焊工必须掌握的操作技术，其方法主要有断弧焊法和连弧焊法。

基本操作1.引弧应在焊缝中，要做到一“引”便“着”，一“落”便“准”。

由于电缆及焊钳对手腕存在一个重力矩，焊工手持焊钳不易稳定，因此引弧时焊工要蹲稳，手臂要用力持钳，手腕微微用力做点划动作。

另外，焊工心情要放松，紧张则僵硬，僵硬则动作机械而抖动大，极易产生“粘住”和“拉熄”现象。

练习时，从摩擦法开始，逐渐缩短摩擦距离及焊条头与工作面的距离。

轻落轻起，克服惯性，快慢适中，使焊钳运动轨迹逐渐达到近似垂直的效果。

2.要懂得焊条在空间三个方面均有运动，向熔池方向递进要与熔化速度相一致，以保持弧长不变。

快了弧长缩短，甚至“粘住”；慢了弧长拉长，增加飞溅，降低保护作用，影响熔滴过渡。

横向运动的目的在于搅拌熔池，以增加熔宽，应中间快两端慢。

它与向前运动紧密相联，变化很多，应视熔池的形状及熔敷金属量来决定。

只有三个方向上的运动有机结合，才能确保焊缝的一定高度和宽度，确保高质量的焊缝质量。

3.分清熔渣和铁液是提高操作技能的一个关键。

一般铁液超前，熔渣滞后，电弧下的铁液温度高，油光发亮处于下层。

而熔渣温度低，较暗，在铁液上游动。

分不清熔渣和铁液，就不能看清焊缝边缘及熔合情况，焊接盲目性很大。

4.更换焊条要快，接头应准，因为它的好坏将直接影响焊缝的质量。

快，即在前道焊缝收尾处尚处于红热状态，立即引弧，这样前后焊缝易于熔合，能有效地避免气孔和夹渣等缺陷。

准，即接头恰到好处，回行距离在10～20mm，在弧坑上运行的时间稍快（也就是说熔敷金属的量较少）。

回行距离过长，不易摸准位置，反而容易重叠和脱离，运弧时间掌握不好，接头就会偏高或偏低。

另外，收弧时弧坑应力求圆形避免尖形，且焊肉适中，不能太深或太浅，这样才便于接头。

单⾯焊双⾯成型操作技术详解。

摘要：在焊接某些压⼒容器时，要求焊接接头完全焊透，但在实际操作中，由于受焊件结构的限制，经常会出现咬边、焊瘤现象。

本⽂通过详细阐述单⾯焊双⾯成形技术的运⽤，使这⼀焊接难题得到了解决，有效提⾼了焊接过程中的安全系数及可靠性。

1单⾯焊双⾯成形操作法简介单⾯焊双⾯成形操作法是采⽤普通焊条，以特殊的操作⽅法，在坡⼝背⾯没有任何辅助措施的条件下，在坡⼝的正⾯进⾏焊接，焊后保证坡⼝的正、反⾯都能得到均匀整齐、成形良好，符合质量要求的焊缝的焊接操作⽅法。

它是⼿⼯电弧焊中难度较⼤的⼀种操作技术，适⽤于⽆法从背⾯清除焊根并重新进⾏焊接的重要焊件。

2单⾯焊双⾯成形操作法的适⽤范围这种操作法主要适⽤于有板状对接接头、管状对接接头、骑座式管板接头，按接头位置不同可进⾏平焊、⽴焊、横焊和仰焊等位置焊接。

3单⾯焊双⾯成形操作法的技术特点单⾯焊双⾯成形焊接⽅法⼀般⽤于 V 形坡⼝对接焊，适⽤于容器壳体板状对接焊，⼩直径容器环缝及管道对接焊，容器接管的管板焊接。

单⾯焊双⾯成形在焊接⽅法上与⼀般的平、⽴、横、仰焊有所不同，但操作要点和要求基本⼀致，焊缝内不应出现⽓孔、夹渣、根部应均匀焊透，背⾯不应有焊瘤和凹陷等。

4单⾯焊双⾯成形操作要点和操作实例下⾯以板厚 12 mm 的 V 形坡⼝对接平焊为例，进⼀步阐述单⾯焊双⾯成形的焊接⽅法。

1、试板装配尺⼨坡⼝⾓度（60°）装配间隙：始焊端3.2mm；终焊端4.0mm。

钝边：1-2mm；反变形：3°；错边量：≤0.5mm。

2、焊接⼯艺参数3、焊接要点平焊时，由于焊件处在俯焊位置，与其它焊接位置相⽐操作较容易，它是板状其它各种位置、管状试件各种位置焊接操作的基础。

但是，平焊位置打底焊时，熔孔不易观察和控制，在电弧吹⼒和熔化⾦属的重⼒作⽤下，使焊道背⾯易产⽣超⾼或焊瘤等缺陷。

打底焊要注意以下⼏点：（1）控制引弧位置。

打底层从试板左端定位焊缝的始焊处开始引弧，电弧引燃后，稍作停顿预热，然后横向摆动向右施焊，待电弧到达定位焊缝右侧前沿时，将焊条下压并稍作停顿，以便形成熔孔。

单面焊双面成形（打底焊）作业指导书板对接平焊CO2气体保护焊1.目的规范本公司输变电线路钢管杆塔、钢管构架单面焊双面成形（打底焊）加工工序，促使产品质量符合国家相关标准和技术要求。

2.适用范围适用于本公司输变电线路钢管杆塔单面焊双面成形（打底焊）加工工序。

3.单面焊双面成形工艺3.1概述单面焊双面成形技术，即是从焊件坡口正面进行焊接，实现正面和背面焊道, 同时形成致密均匀焊缝的操作方法。

单面焊双面成形操作过程中，不需要任何辅助措施，只需在坡口根部进行组装定位时，留出不同间隙，在坡口正面进行焊接时，就会在坡口正、背两面都形成均匀整齐、成形良好、符合焊缝要求的焊缝, 是某些重要焊接结构制造过程中，即要求焊透又无须在背面进行清根和重新焊接所必须采用的技术。

图1输电杆纵焊缝成型①为单面焊双面成型焊②自动埋弧焊与焊条电弧焊和手工钨极氩弧焊相比，半自动CO2气体保护焊单面双面成形,焊接速度快、生产效率高、背面焊缝成形美观，且焊接熔池小，冷却速度快,可以连续操作。

3.2板对接平焊半自动CO2焊的特点板对接平焊时，熔池呈悬空状态，液体金属重力影响极易产生下坠现象，焊接过程中必须根据装配间隙及熔池温度变化情况及时调整焊枪角度，摆动幅度和焊接速度，以控制熔池尺寸，保证焊件背面形成均匀一致的焊缝。

3.3操作工艺3.3.1焊接准备3.3.1.1试件的加工采用厚度为10mm的Q345B低合金钢试件，加工尺寸为-lOmm X300mm X100mm坡口加工角度为300± 10，不留钝边。

3.3.1.2焊接设备及焊接电源的选择焊接设备采用NBC-500型或其他的半自动CO2焊机，焊接电源极性为直流反极性接法。

焊接材料的选择见表1表焊接材料的选择半自动CO2焊对铁锈、油污等十分敏感，因此焊前必须对坡口周围20mm 范围内进行清理，并用角磨机打磨出金属光泽。

3.3.1.4焊件的组对与定位焊板对接平焊试件组对的各项尺寸见表2表2 试件组对的各项尺寸在试件两端进行定位焊，定位焊缝长度10-15m m，定位焊时使用的焊丝及焊接参数与正式焊接时相同，定位焊后将定位焊缝两端用角磨机打磨成斜坡状, 并将坡口内的飞溅物清理干净。

单面焊双面成型的操作方法
单面焊双面成型是一种常见的技术，可以将两个单面PCB在加工过程中合并成一个双面PCB，以下是其中一种常见的操作方法：
1. 准备工作：
- 准备两个单面PCB板和所需的焊接原材料，如焊锡丝、焊锡膏等。

- 清洗和处理两个PCB板的表面，确保其干净且无污垢。

2. 对一个单面PCB板进行焊接：
- 使用焊锡膏和焊锡丝，在第一个单面PCB板上的需要焊接的位置涂抹适量的焊锡膏。

- 将焊锡丝放置在焊锡膏涂抹的位置上，并使用焊接设备（如电烙铁）加热焊锡丝，使其熔化与PCB板上的焊锡膏相连接。

- 重复以上步骤，完成第一个单面PCB板上所有需要焊接的组件。

3. 将两个单面PCB板合并：
- 将第一个单面PCB板与第二个单面PCB板反面相对，确保两个板之间的对位准确。

- 使用夹具或其他方法固定两个单面PCB板，以确保它们在整个加工过程中保持紧密连接。

4. 进行双面焊接：
- 针对第一个单面PCB板上已焊接完成的组件，使用焊锡丝和焊锡膏将其与第二个单面PCB板焊接连接。

- 在需要焊接的位置上涂抹适量的焊锡膏，然后将焊锡丝放置在焊锡膏上，并使用焊接设备加热焊锡丝，使其与两个PCB板上的焊锡膏相连接。

- 重复以上步骤，直至完成双面焊接的所有组件。

5. 完成双面焊接后，检查焊接质量，并进行必要的修正和修复。

需要注意的是，单面焊双面成型的具体操作方法可能会因不同的设备、工艺和要求而有所不同。

在实际操作中应仔细遵循所使用设备的操作说明，并根据具体情况进行调整。

手弧焊单面焊双面成型技巧和要领要领, 单面焊, 弧焊, 技巧单面焊双面成形技术是焊条电弧难度较大的一种操作技术，熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊缝与试件。

以断弧焊为例，要掌握好焊条电弧焊单面焊双面成形操作技术，必须熟练掌握“五种要领”，具体内容：看、听、准、短、控。

还应学会“六种技巧”具体内容：点固，起头，运条，收弧，接头，收口一、五要领 1、看焊接过程中，认真观察熔池的形状，熔化的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-1㎜为好，熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。

熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）焊接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。

2、听焊接时要注意听电弧击穿坡口钝边时发出的“噗噗”声，没有这种声音，表明坡口钝边未被电弧击穿，如继续向前焊接，则会适成未焊透，熔合不良缺陷。

3.准送给铁液的位置和运条的间距要准确，并使每个熔池与前面熔池重叠2/3，保持电弧1/3部分在溶池前方，用以加热和击穿坡口钝边，只有送给铁液的位置准确，运条的间距均匀，才能使焊缝正反面形均匀、整齐、美观。

4、短短有2层意思，一是指灭弧与重新引燃电弧的时间间隔要短，就是说每次引弧时间要选在熔池处在半凝固熔化的状态下（通过护目玻璃能看到黄亮时），对于两点击穿法，灭弧频率大体上50～60次/㏕为宜，如果间隔时间过长，熔池温度过低，熔池存在的时间较短，冶金反应不充分，容易造成夹渣、气孔等缺陷。

时间间隔过短，溶池温度过高，会使背面焊缝余高过大，甚至出现焊瘤或烧穿；二是指焊接时电弧要短，焊接时电弧长度等于焊条直径为宜。

电弧过长，一是对熔池保护不好，易产生气孔；二是电弧穿透力不强，易产生未焊透等缺陷；三是铁液不易控制，不易成形而且飞溅较大。

单面焊双面成型操作方法单面焊双面成型是目前常用的一种生产工艺，它通过先将加工件的一个面进行焊接成型，再通过一系列的加工工序将另一个面翻转过来进行二次加工的方法，实现了单面预处理，双面成型的操作过程，可以大幅提高生产效率，降低生产成本，且常用于航空航天、船舶、军工装备等领域。

下面是单面焊双面成型的具体操作方法：1. 加工件选择：对于单面焊双面成型，加工件的选择是至关重要的。

一般情况下要求加工件要平整规整，不得有任何凸出物或空洞，并且要具备一定的焊接能力。

2. 切割：将加工件按照设计图案进行切割拼接，并进行螺钉等固定。

3. 预处理：对于想要进行单面焊双面成型的加工件，需要进行表面光洁度处理，并进行防腐蚀处理，以便后续焊接工序的实施。

4. 焊接：根据具体要求的严格程度，对加工件进行单面焊接。

在等离子、激光各种焊接工艺中，选择适合的技术及机器设备进行操作，确保焊接质量最优。

5. 翻转加工：在成型的加工件中的做法较多，可以采用机器自动翻转，也可以手动进行翻转，但如何处理好翻转后，加工件与所选工具的配合与操作，也是操作者需要掌握的关键点。

6. 加工：进行翻转后，对加工件的另一面进行加工，这和之前的单面加工过程类似，需要选择磨头进行处理，保证其精度，加工效率，并注意不要留下太多划痕等瑕疵。

7. 清理：对加工过程中使用到的各类工具及加工件进行清洗，确保后续生产工艺对加工件的影响降至最低。

8. 组装：将翻转后两面均完成加工的成品进行组装，要求精度高、牢固且尺寸准确。

总体来说，单面焊双面成型的具体实践中还需根据不同的加工件，有针对性的进行操作，其核心在于翻转加工，需要很好的把握好机器安全性、操作流程及个人安全等各方面的要求，能够安全高效的进行单面焊双面成型才能得到一个成功的结果。

单面焊双面成型焊接技术的操作要领
单面焊双面成型焊接技术是一种常用的焊接方法，适用于板材较厚、需求强度高的焊接工艺。

操作要领如下：
1. 准备工作：选择合适的焊接材料，如焊丝、焊剂等，为了保证焊缝的质量和强度。

准备焊接设备，配置好焊接电源、外接设备等。

2. 预处理：对焊接件进行清洁处理，除去焊接面的油脂、氧化膜等杂质，以保证焊接良好的接触。

3. 定位夹紧：将需要焊接的两个板材进行定位夹紧，确保焊接过程中不会移动或错位。

4. 脉冲焊接：使用脉冲焊接技术进行焊接，即在一侧板材焊接完毕后，翻转工件，从另一侧进行焊接。

焊接时要保持适当的焊接速度和电流，保持焊接区域的稳定温度。

5. 焊接参数控制：根据焊接材料的特性和焊接要求，进行适当的焊接参数调整，包括电流、电压、焊接速度等。

6. 焊缝处理：焊接完成后，对焊缝进行处理，如打磨、清理焊渣等，以保证焊缝的外观和质量。

7. 检验评估：对焊接完成的工件进行检验评估，包括焊缝的强
度、密封性等方面，以保证焊接质量和工件的使用性能。

需要注意的是，在进行焊接操作时，一定要遵循安全操作规范，佩戴好防护设备，保证个人安全。

什么是单面焊双面成形操作技术？
单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口的正面进行焊接后保证坡口正、反两面都能得到双面成形焊缝（该焊缝的正、背两面均应具有良好的内在与外观质量）的一种操作方法。

手弧单面焊双面成形的操作技术有间断灭弧焊法（又称断弧焊）和连弧焊法两种方法。

若以d表示焊条直径，则Y形坡口接缝的装配尺寸，见表3。

表3 Y形坡口接缝的装配尺寸
操作方法药皮类型
坡口面角度
（°）
根部间隙
（mm）
钝边高度
（mm）
断弧焊酸性
30°～35°
（1.0～1.3）d （0.4～0.6）d 碱性（0.8～1.2）d （0.4～0.6）d
连弧焊碱性30°～35°（0.8～1.0）d 0.5～1 若采用ф3.2mm的焊条进行断弧焊时，焊条为酸
性，则钝边高度为1.3～2.0mm，根部间隙为3.2～4.2；
焊条为碱性时，则钝边高度为1.3～2.0mm，根部间隙
为 2.6～4.8mm。

若采用ф3.2mm的焊条进行连弧焊
（焊条为碱性）时，则钝边高度为0.5～1mm，根部间
隙为2.6～3.2 mm。

此外，考虑到施焊过程中焊缝的横向收缩，为保证焊缝尺寸一致，终端根部间隙应比确定值略大0.5～1mm。

单面焊双面成形与双面焊相比，可省略翻转焊件及对背面焊缝进行清根等工序，尤其适用于那些无法进行双面施焊的场合，例如管子的对接焊。
