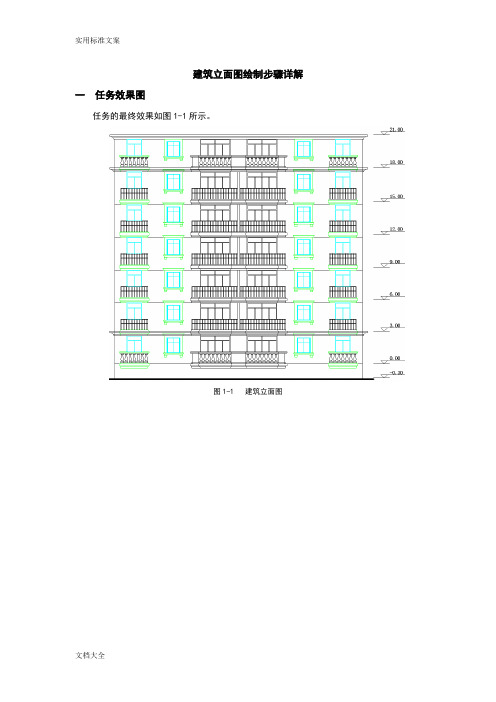

建筑立面图绘制步骤详解建筑立面图绘制步骤详解一任务效果图任务的最终效果如图1-1所示。
图1-1 建筑立面图二绘制流程1．第一层的绘制第一层的效果如图1-2所示。
图1-2 一层立面图2．标准层的绘制标准层的效果如图1-3所示。
图1-3 标准层立面图3．顶层的绘制顶层的效果如图1-4所示。
图1-4 顶层立面图三步骤详解1．设置绘图环境⑴绘图单位设置：启动AutoCAD 2013后，执行“格式”｜“单位”菜单命令，或在命令行中输入units命令，打开“图形单位”对话框，进行绘图单位设置，这里将精度设置为“０”其余参数为默认值。
⑵对象捕捉设置：执行“工具”｜“草图设置”菜单命令，打开“草图设置”对话框，选择“对象捕捉”选项卡，将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中，并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框，如图1-5所示。
完成后单击“确定”按钮。
图1-5 对象捕捉设置⑶保存文件：执行“文件”｜“保存”菜单命令，或在“自定义快速访问工具栏”中单击“保存”按钮，或在命令行中输入qsave命令，打开“图形另存为”对话框，输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。
2．设置图层及线型⑴执行“格式”｜“图层”菜单命令，或单击“功能区”的“图层选项选项板”中的“图层特性”按钮，打开“图层特性管理器”对话框。
单击对话框中的“新建图层”按钮，新建一个图层，图层名为“栏杆”，颜色为灰色，线型、和线宽为默认值。
⑵用同样的方法建立其他图层，最终的图层设置如图1-6所示。
说明：图层的设置也可以分开进行，先建一个所需的图层，并将其置为当前图层，然后关闭“图层特性管理器”对话框，在该层上进行图形对象的绘制与编辑操作，当再需要建立新图层时再建立新的图层并进行相关属性的设置。
图1-6 图层设置3．绘制图形⑴第一层的绘制①一层普通阳台的绘制绘制完成后一层普通阳台的效果如图1-7所示。
图1-7 一层普通阳台效果图图1-8 构成阳台板的三个矩形第一步：绘制阳台板。
将当前层设置为“窗_T”图层。
利用“矩形”绘图工具，绘制出三个矩形，长度分别为2740、2540和2440，宽度分别为200、400和100,如图1-8所示。
使用移动命令，移动上面的长矩形与中间的宽矩形中心对齐，下面的小矩形上边与中间的宽矩形下边中心对齐，命令行提示及操作如下：选择对象: 选择上面的长矩形选择对象:回车结束选择指定基点或 [位移(D)] <位移>: 选择上边的中点指定第二个点或 <使用第一个点作为位移>:选择中间宽矩形上边的中点命令:回车继续执行移动命令MOVE选择对象: 再次选择刚才选择的长矩形选择对象:回车结束选择指定基点或 [位移(D)] <位移>: 选择长矩形上边的中点指定第二个点或 <使用第一个点作为位移>: 输入相对坐标 @0,-100命令:回车继续执行移动命令MOVE选择对象: 选择下面的小矩形选择对象:回车结束选择指定基点或 [位移(D)] <位移>: 选择小矩形上边的中点指定第二个点或 <使用第一个点作为位移>:选择中间宽矩形下边的中点使用修剪命令，将大矩形在长矩形中间部分删除，完成后的效果如图1-9所示。
图1-9 移动和修剪后的的三个矩形位置关系第二步：绘制栏杆的底部。
将当前层设置为“０”图层，利用“矩形”绘图工具，分别绘制出三个长度和宽度分别为250、120 ；136 、50；和180、27的矩形，它们之间的位置关系如图1-10所示。
图1-10 三个矩形位置关系图图1-11 绘制的椭圆利用“椭圆”绘图工具，绘制两个椭圆，效果如图1-11所示：利用“修剪”编辑工具，将图形修剪成如图1-12所示的效果。
图1-12 修剪后的效果第三步：绘制栏杆的中间部分。
利用“复制”编辑工具，将修剪后得到的扁圆状图形竖直向上复制，偏移距离为580。
利用“样条曲线”绘图工具，绘制出一条样条曲线，其形状及位置如图1-13（a）所示。
图1-13 栏杆的中间部分的绘制利用“镜像”编辑工具，对刚刚绘制的样条曲线进行镜像复制，镜像线为两个扁圆状图形上下边中点的连线。
结果如图1-13（b）所示。
第四步：绘制栏杆顶部。
利用“矩形”绘图工具，在空白区再绘制一个长250，宽60的矩形。
利用“移动”命令，将刚绘制的矩形下边的中点与上面的扁圆状图形的上边中点对齐，然后再将其竖直向上移动，移动距离为48。
利用“圆弧”绘图工具，绘制一条圆弧，并镜像复制，其形状与位置如图1-14所示。
图1-14 栏杆的顶部效果图图1-15 绘制完成后的栏杆完成后的栏杆效果如图1-15所示。
第五步：将绘制好的栏杆定义成块。
执行“绘图”｜“块”｜“创建”菜单命令，或单击“功能区”中“块”选项选项板中的创建块按钮，打开“块定义”对话框。
输入块的名称为“langan”；单击“选择对象”按钮，选择整个栏杆后回车返回对话框；单击“拾取点”按钮，选择栏杆最下边线的中点为基点；选择“转化为块”单选项，其他为默认设置，结果如图1-16所示，单击“确定”按钮，完成块的定义。
图1-16 “块定义”对话框第六步：移动复制栏杆。
使用移动命令，将块“langan”移动到第一步绘制的阳台板上，其位置是块的基点与阳台板上边线的中点对齐，结果如图1-17所示。
图1-17 移动块到阳台板利用“复制”编辑工具，将块“langan”分别向左右各复制三个，间距为370，结果如图1-18所示。
1-18 复制后的栏杆第七步：绘制扶手。
将当前层设置为“墙”图层，利用“矩形”绘图工具，分别绘制出两个长度和宽度分别为2740、100 和2640、40的矩形，它们之间的位置关系如图1-19所示。
图1-19 绘制完成后的扶手第八步：移动扶手到栏杆上。
使用“移动”命令，将刚绘制扶手移动到栏杆上，其位置是扶手下边的中点与中间栏杆上边的中点对齐。
结果如图1-20所示。
图1-20 移动扶手到栏杆上第九步：绘制阳台窗。
将当前层设置为“窗_L”，利用“多段线”绘图工具，绘制如图1-21(a)所示的线段。
使用“偏移”修改工具，将刚才绘制的线段向外偏移复制，偏移距离为60。
利用“直线”绘图工具，将刚才绘制的多段线闭合，结果如图1-21(b)所示。
再使用“偏移”修改工具，将刚才绘制的直线向上偏移复制，偏移距离为1000。
将刚偏移得到的直线再向上偏移复制，距离为60，结果如图1-21(c)所示。
图1-21 绘制阳台窗使用“修剪”修改工具，将上面得到图形修剪成如图1-22(a)所示的效果。
再使用“偏移”修改工具，将修剪后内层的两条长竖线分别向内进行偏移复制，偏移距离为610，结果如图1-22(b)所示。
图1-22 修剪和偏移复制第十步：移动阳台窗到扶手上面，完成一层普通阳台的绘制，如图1-23所示。
图1-23 移动阳台窗到扶手上面②独立的标准窗户的绘制绘制完成后独立的标准窗户的效果如图1-24所示。
图1-24 独立的标准窗户第一步：绘制窗户的外框（窗框）。
将当前层设置为“窗_T”，利用“矩形”绘图工具，绘制出九个矩形，从上到下其长宽分别为：1940、80；1840、120；1640、1600；1840、80；1740、120；300、50；300、50；200、150；200、150。
对齐后各图形的位置如图1-25所示。
图1-25 绘制矩形第二步：绘制内部窗体（窗户）。
将当前层设置为“窗_L”，利用“矩形”绘图工具，再绘制出三个矩形，从左到右其长宽分别为：70、1400；1100、1400和70、1400。
对齐后各图形的位置如图1-26(a)所示。
使用“偏移”修改工具，将中间大矩形向内偏移复制，偏移距离为30。
使用“直线”绘图工具，将偏移得到的小矩形的上下边中点连接起来，使用“偏移”工具，将中线分别向左、右各复制一条，偏移距离为580。
结果如图1-26(b)所示。
再使用“直线”绘图工具，将偏移得到的小矩形的左右两条边的中点连接起来，然后将其向上移动，移动距离为300。
结果如图1-26(c)所示。
图1-26 绘制窗体第三步：将所绘制的窗户移动到窗框内，如图1-27所示。
独立标准窗户绘制完成。
图1-27 移动窗户③一层中间阳台的绘制中间阳台比较复杂，但是可以利用前面绘制完成的一些图形来完成绘制，从而提高绘图的效率。
绘制完成后一层中间阳台的效果如图1-28所示。
图1-28 一层中间阳台效果图第一步：把前面绘制的一层普通阳台不带窗户部分复制一分，并把复制部分的最右边的栏杆删除，如图1-29所示。
图1-29 删除最右边的栏杆第二步：使用“拉伸”修改工具，对阳台板和阳台扶手进行向右拉伸。
执行拉伸命令后，命令行提示如下：命令: _stretch以交叉窗口或交叉多边形选择要拉伸的对象...选择对象:用从右向左框选方式选择阳台板和阳台扶手，如图1-30所示。
图1-30 选择要拉伸的对象按回车键结束选择后命令行提示及操作如下：指定基点或 [位移(D)] <位移>:用鼠标在选中的图形上任选一点指定第二个点或 <使用第一个点作为位移>:输入相对坐标 @370,0后回车结果如图1-31a所示。
第三步：复制栏杆。
选择右侧两个连续的栏杆，向右复制（注：复制时，以右侧未选中栏杆的右下角端点为基点，以右侧选中栏杆右下角端点为目标点）。
结果如图1-31b所示。
图1-31 复制栏杆第四步：绘制一层中间阳台的窗户。
将前面绘制的普通阳台上的窗户复制一个到空白区域，使用“分解”修改工具，将复制过来的窗户分解。
然后使用“偏移”修改工具，将左边的三条竖线向左偏移复制，偏移距离为1340。
结果如图1-32所示。
图1-32 偏移复制三条竖线图1-33 向左延伸矩形的水平线第五步：使用“延伸”修改工具，将构成窗户的水平直线向左延伸至偏移复制所得到的最左边竖线位置。
结果如图1-33所示。
第六步：使用“偏移”修改工具，将第四步偏移得到的右下方的竖线向右偏移复制，偏移距离为610。
再次使用“偏移”修改工具，将刚才偏移得到的竖线再向右偏移复制，偏移距离为60。
结果如图1-34所示。
使用修剪命令，将图形修剪成图1-35所示的图形。
图1-34 两次偏移竖线图1-35 修剪后的窗户第七步：移动窗户到阳台的扶手上面。
使用“移动”命令，将修剪后的窗户图形移动到到阳台扶手的上面，并与扶手上边线的中心点对齐。
如图1-36所示。
图1-36 移动窗户到阳台扶手上面第八步：使用“分解”修改工具，将构成阳台板和阳台扶手的矩形进行分解。
然后使用“偏移”修改工具，将构成阳台板和阳台扶手所有矩形的左边线向左进行偏移复制，偏移距离为740，结果如图1-37所示。
