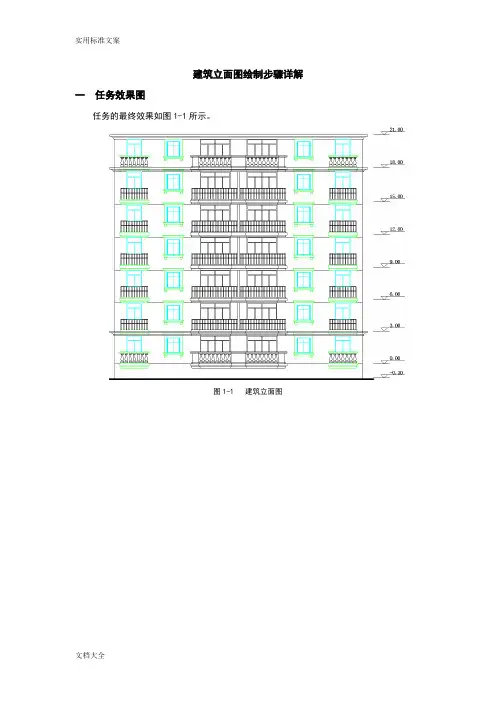

建筑立面图绘制步骤详解一任务效果图任务的最终效果如图1-1所示。
图1-1 建筑立面图二绘制流程1.第一层的绘制第一层的效果如图1-2所示。
图1-2 一层立面图2.标准层的绘制标准层的效果如图1-3所示。
图1-3 标准层立面图3.顶层的绘制顶层的效果如图1-4所示。
图1-4 顶层立面图三步骤详解1.设置绘图环境⑴绘图单位设置:启动AutoCAD 2013后,执行“格式”|“单位”菜单命令,或在命令行中输入units命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为“0”其余参数为默认值。
⑵对象捕捉设置:执行“工具”|“草图设置”菜单命令,打开“草图设置”对话框,选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中,并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图1-5所示。
完成后单击“确定”按钮。
图1-5 对象捕捉设置⑶保存文件:执行“文件”|“保存”菜单命令,或在“自定义快速访问工具栏”中单击“保存”按钮,或在命令行中输入qsave命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。
2.设置图层及线型⑴执行“格式”|“图层”菜单命令,或单击“功能区”的“图层选项选项板”中的“图层特性”按钮,打开“图层特性管理器”对话框。
单击对话框中的“新建图层”按钮,新建一个图层,图层名为“栏杆”,颜色为灰色,线型、和线宽为默认值。
⑵用同样的方法建立其他图层,最终的图层设置如图1-6所示。
说明:图层的设置也可以分开进行,先建一个所需的图层,并将其置为当前图层,然后关闭“图层特性管理器”对话框,在该层上进行图形对象的绘制与编辑操作,当再需要建立新图层时再建立新的图层并进行相关属性的设置。
图1-6 图层设置3.绘制图形⑴第一层的绘制①一层普通阳台的绘制绘制完成后一层普通阳台的效果如图1-7所示。
使用测绘技术进行建筑物立面图绘制的步骤在建筑设计和规划过程中,绘制建筑物立面图是一项重要的任务。
通过建筑物立面图,设计师和工程师可以更清晰地了解建筑的外观和结构,从而做出更准确的设计和规划决策。
本文将介绍使用测绘技术进行建筑物立面图绘制的步骤。
第一步:选择合适的测绘仪器和设备在进行建筑物立面图的绘制之前,我们需要选择合适的测绘仪器和设备。
常用的测绘仪器包括全站仪、激光测距仪、测量车等。
根据具体的测绘需求和场地条件,选择适合的仪器和设备,以确保测量的准确性和效率。
第二步:建立测量基准点和坐标系统在进行测绘工作之前,我们需要建立测量基准点和坐标系统。
通过在建筑物周围设置稳定的基准点,可以确保后续测量的一致性和可比性。
同时,建立统一的坐标系统可以方便后续数据的整合和分析。
第三步:进行建筑物立面的测量工作在进行建筑物立面的测量工作时,我们需要根据实际情况选择合适的测量方法。
常用的测量方法包括全站仪测量、激光扫描测量和摄影测量等。
通过测量建筑物的各个部分,包括墙面、窗户、门等,可以获取到建筑物立面的详细数据。
第四步:处理和分析测量数据在完成建筑物立面的测量工作后,我们需要对测量数据进行处理和分析。
首先,将测量数据导入到计算机软件中,进行数据的清洗和校正。
然后,使用专业的测绘软件进行数据的处理和分析,包括平面化处理、三维模型重建等。
第五步:绘制建筑物立面图在完成数据处理和分析后,我们可以开始绘制建筑物立面图。
根据实际需求和要求,选择合适的绘图技术和工具,包括手绘、CAD绘图和三维建模等。
通过将测量数据转化为图形和符号,可以直观地展现建筑物的立面特征和结构形式。
第六步:检查和校对绘制结果在完成建筑物立面图的绘制后,我们需要进行检查和校对工作,以确保绘制结果的准确性和完整性。
通过与实际建筑物进行比对,检查是否存在误差和遗漏。
在发现问题时,及时进行修正和调整,直到获得满意的绘制结果。
通过以上的步骤,我们可以使用测绘技术进行建筑物立面图的绘制工作。
建筑立面图绘制步骤详解模板在建筑设计中,建筑立面图(Elevation)是一种图纸,用来描述建筑物外立面的细节和特点。
立面图在交流、沟通和理解设计想法方面非常重要。
下面,将详细介绍建筑立面图的绘制步骤。
步骤一:准备工作在绘制建筑立面图之前,我们需要准备好以下材料和工具:•纸张:一般使用A3或A4大小的图纸•铅笔:使用H、HB或2B等硬度的铅笔•橡皮擦:防止错误的铅笔标记•直尺:绘制横线和竖线•量角器:测量角度和角落•加粗笔和彩笔:加强和突出细节步骤二:设置图纸将准备好的纸张横向放置在桌子上,使用铅笔在纸张上绘制一个准确的水平和垂直基线。
这个基线将作为我们的参考线,并使我们的图纸更完整。
步骤三:排版在图纸上画出建筑的外形和实际尺寸。
使用一些基本的几何形状,如圆形和三角形等来描绘建筑物的轮廓线,使其看起来更加真实。
绘制的建筑物应该与实际的建筑物尽可能的相似。
步骤四:细节勾勒在图纸上用铅笔描出建筑物轮廓线内的细节,如窗户,门,阴影等细节。
这些细节应该严格遵循实际建筑物的设计,以确保最终的立面图真实且有备无患。
步骤五:使用加粗笔完善建筑外观使用加粗笔描绘出建筑物的外观,突出建筑物特点、纹理、材质等。
同时,在此步骤中还需要确定一些更细节的部分,例如窗户框和门框的厚度。
步骤六:使用彩笔涂色最后一步是在图纸上上色,给建筑物的立面图增添一些更多的细节,以使图纸的外观更加真实。
使用颜色来描绘材质的不同、部分的深浅和阴影。
这样可以增强立面图的可读性和美感。
总结以上步骤是建筑立面图的基本绘制流程。
正确绘制建筑立面图对于建筑设计和建筑师们都至关重要,因为立面图是对于公众或业主展示建筑项目的一部分。
这些步骤可用于绘制各种建筑立面图,如教堂、高层建筑和别墅等不同类型建筑的立面图,如果结合自己的职业/业务背景进行改动,将有更好的效果。
CAD绘制建筑立面图的步骤和技巧建筑立面图是建筑设计中非常重要的一个环节。
利用CAD软件进行建筑立面图的绘制可以提高效率与精确度。
下面将为大家介绍CAD 绘制建筑立面图的步骤和一些常用的技巧。
步骤一:收集资料和准备工作在开始绘制建筑立面图之前,首先需要收集相关的资料。
这包括建筑设计图纸、建筑平面图和立面图的测量数据等。
确保收集到的资料准确无误。
步骤二:创建新的CAD图纸打开CAD软件,创建一个新的图纸文件。
选择适当的比例,一般建议使用1:100或1:200的比例。
根据项目需求,设置图纸的纸张尺寸和单位。
步骤三:导入背景图纸或建筑平面图将收集到的建筑平面图导入到CAD软件中。
导入时需注意保持比例和对齐。
根据需要,可以调整图层的透明度,以便在绘制过程中能够清晰看到建筑平面图的底层。
步骤四:设定图层和线型在CAD软件中,可以根据需要创建不同的图层,并为不同的元素分配不同的线型和颜色。
一般建议为窗户、门、墙体等不同的元素分配不同的线型和颜色,以便在绘制过程中能够清晰分辨。
步骤五:开始绘制立面图根据建筑平面图和测量数据,在CAD软件中开始绘制建筑立面图。
首先绘制墙体,确认墙体的位置和尺寸。
接下来绘制窗户、门等元素,根据设计要求确定其位置和尺寸。
在绘制过程中,可以使用CAD软件提供的工具和功能,如偏移、镜像、阵列等,来帮助快速完成绘制任务。
步骤六:添加细节和注释完成建筑立面图的基本绘制后,可以继续添加细节和注释。
比如,绘制斜面、瓦片、雨水管等细节,以及添加文字标注和尺寸标注等。
这些细节和注释能够提供更多的信息,对于后续的施工和评估工作非常有帮助。
步骤七:检查和修正绘制完立面图后,需要仔细检查图纸的准确性和完整性。
可以使用CAD软件提供的测量工具检查尺寸和比例是否准确,确保绘制的立面图与设计要求一致。
如果发现错误或不准确的地方,及时进行修正。
步骤八:保存和输出在绘制和修正完建筑立面图后,需要将图纸保存。
建议使用标准的CAD文件格式,以便在需要时能够方便地进行修改和查看。
建筑立面图是指用正投影法对建筑各个外墙面进行投影所得到的正投影图。
主要反映建筑物的立面形式和外观情况,这是因为建筑物给人的外表美感主要来自其立面的造型和装修。
建筑立面图主要用来研究建筑立面的造型和装修。
反映主要入口或比较显著的反映建筑物外貌特征的一面的立面图叫做正立面图,其他面的立面图相应的称为背立面图和侧立面图。
若按房屋的朝向来分,可分为南立面图、东立面图、北立面图、西立面图。
若按轴线编号来分,也可以有①-⑥、○A-○D立面图等。
建筑立面图使用大量图例来表示很多细部,这些细部的构造和做法,一般都另有详图。
若建筑物有一部分立面不平行于投影图,可将这一部分展开到与投影面平行,再画出其立面图,然后在图名后注写“展开”字样。
建筑立面图的图示内容主要包括:(1)室内外的地面线、房屋的勒脚、台阶、门窗、阳台、雨篷;室外的楼梯、墙、柱;外墙的预留孔洞、檐口、屋顶、雨水管、墙面修饰构件等。
(2)外墙各个主要部分的标高。
(3)建筑物两端或分段的轴线和标高。
(4)标出各个部分的构造、装饰节点详图的索引符号。
使用图例和文字说明外墙的装饰材料和做法。
建筑立面图的命名方式1.以相对主入口的位置特征命名正立面图,背立面图,侧立面图。
这种方式一般适用于建筑平面图方正、简单,入口位置明确的情况。
2.以相对地理方位的特征命名东、南、西、北立面图。
一般适用于建筑平面图规整、简单,且朝向相对正南正北偏转不大的情况。
3.以轴线编号来命名命名准确,便于查对,特别适用于平面较复杂的情况。
根据国家标准GB/T 50104,有定位轴线的建筑物,宜根据两端定位轴线号编注立面图名称;无定位轴线的建筑物可按平面图各面的朝向确定名称。
绘制建筑立面图的一般步骤立面图是在平面图的基础上引出定位辅助线确定立面图样的水平位置及大小,然后根据高度方向的设计尺寸确定立面图样的竖直位置及尺寸,从而绘制出一个个图样。
(1)绘图环境设置。

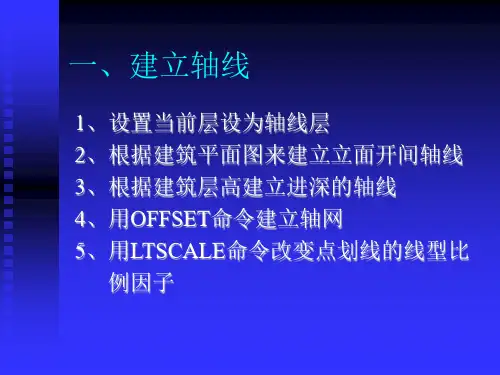

(2)绘制定位辅助线:包括墙和柱定位轴线、楼层水平定位辅助线以及其他立面图样的辅助线。
CAD中绘制建筑立面图的基本步骤建筑立面图是建筑设计中非常重要的一部分,它能够直观地展示建筑物的外观和结构。
在CAD软件中绘制建筑立面图可以提高绘图效率和精度。
下面将介绍CAD中绘制建筑立面图的基本步骤。
第一步:创建新的绘图文件在CAD软件中,我们首先需要创建一个新的绘图文件,以便进行建筑立面图的绘制。
在软件界面中选择“新建”或者使用快捷键Ctrl+N,即可新建一个空白绘图文件。
第二步:设置绘图单位和比例在进行绘图之前,我们需要设置绘图的单位和比例。
单位的设置可以根据实际需求,一般常用的单位有毫米、厘米、米等。
比例的设置要根据建筑物的大小和绘图的要求来确定,一般常用的比例有1:100、1:200等,根据实际情况进行选择。
第三步:绘制基本结构线建筑立面图的绘制需要先绘制建筑物的基本结构线,包括外墙线、窗户线、门线等。
可以使用绘图工具箱中的直线、多线段等工具进行绘制。
根据实际需求进行线条的粗细和颜色的设置,使其清晰可见。
第四步:添加细节和装饰在建筑立面图中,还需要添加一些细节和装饰,例如砖石贴面、雨棚、楼梯等。
可以使用CAD软件中的绘制图形、修剪、偏移等工具进行绘制和编辑。
细节和装饰要根据建筑物的实际情况进行添加,以使立面图更加真实和具体。
第五步:标注尺寸和文字在建筑立面图中标注尺寸和文字是必不可少的,可以使用CAD软件中的标注工具进行标注。
先添加尺寸线,然后使用标注工具在尺寸线上添加文字说明。
标注尺寸和文字时要注意清晰、准确,以方便工程师和施工人员的理解和使用。
第六步:保存和输出完成绘制建筑立面图后,我们需要及时保存文件,以防数据丢失。
可以使用CAD软件提供的保存功能进行保存。
同时,根据实际需求还可以将建筑立面图输出为不同的文件格式,例如dwg、jpg、pdf等,以便于与他人共享和使用。
绘制建筑立面图是一项需要细致和耐心的工作,通过CAD软件可以提高绘图效率和准确度。
以上介绍了CAD中绘制建筑立面图的基本步骤,包括创建文件、设置单位和比例、绘制基本结构线、添加细节和装饰、标注尺寸和文字,以及保存和输出文件。
建筑物立面图绘制的基本步骤与技巧建筑物立面图是建筑师在设计建筑物时必不可少的一部分,它可以展示建筑物的外观特征和结构细节,帮助人们更好地理解建筑的整体形态和构造。
本文将介绍建筑物立面图的基本步骤和技巧,以帮助读者更好地掌握这一绘图技术。
1. 手绘与计算机绘图建筑物立面图可以通过手绘或计算机绘图两种方式完成。
手绘需要艺术家的绘画技巧和观察力,可以赋予建筑物更多的表现力和个性化。
而计算机绘图则更加精确和规范,可以更好地应用于实际的施工过程中。
在绘制立面图之前,需要选择合适的绘图方式,并熟练掌握相应的绘图工具和软件。
2. 收集资料与测量数据在开始绘制建筑物立面图之前,需要收集一些资料和测量数据。
这些资料包括建筑物的平面图、设计图纸、相关的技术要求等。
同时,还需要对建筑物进行测量,获取准确的尺寸和比例关系。
这些资料和数据将为绘制立面图提供重要的依据和参考,确保绘图的准确性和完整性。
3. 设定绘图的比例与尺寸在开始实际的绘制工作之前,需要设定好绘图的比例和尺寸。
一般来说,建筑物立面图的比例应该选取适中的比例,以便清晰地展现建筑物的细节和整体形态。
同时,绘图时需要根据实际情况,合理选择视点和绘制范围,确保绘图的准确性和可读性。
4. 绘制建筑物的外观特征接下来,可以开始绘制建筑物的外观特征,包括建筑物的立面、窗户、门、檐口等。
在绘图过程中,需要注重细节的表达和准确的比例关系,以保持建筑物的形态和特征。
对于一些复杂的装饰或细节部分,可以使用放大绘图的方式,突出其特点和细节。
5. 绘制建筑物的结构细节建筑物的立面图不仅要展现建筑物的外观特征,还需要展示其内部的结构细节。
绘制结构细节是绘制立面图的重要一步,它可以帮助施工人员更好地理解建筑物的内部结构和构造。
在绘制结构细节时,需要注重比例和尺寸的准确表达,同时可以使用不同的线型和阴影效果,以增加绘图的可读性和表现力。
6. 标注图例与文字说明绘制建筑物立面图时,还需要标注一些图例和文字说明,以帮助人们更好地理解建筑物的各个部分和特征。
