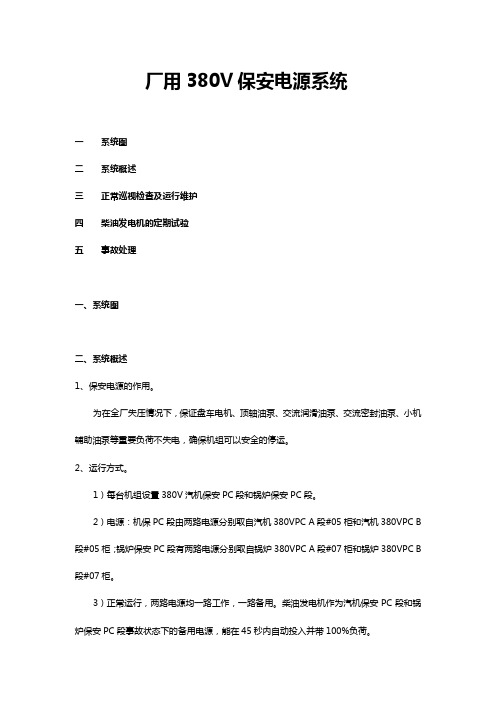

厂用380V保安电源系统一系统图二系统概述三正常巡视检查及运行维护四柴油发电机的定期试验五事故处理一、系统图二、系统概述1、保安电源的作用。
为在全厂失压情况下，保证盘车电机、顶轴油泵、交流润滑油泵、交流密封油泵、小机辅助油泵等重要负荷不失电，确保机组可以安全的停运。
2、运行方式。
1）每台机组设臵380V汽机保安PC段和锅炉保安PC段。
2）电源：机保PC段由两路电源分别取自汽机380VPC A段#05柜和汽机380VPC B段#05柜；锅炉保安PC段有两路电源分别取自锅炉380VPC A段#07柜和锅炉380VPC B段#07柜。
3）正常运行，两路电源均一路工作，一路备用。
柴油发电机作为汽机保安PC段和锅炉保安PC段事故状态下的备用电源，能在45秒内自动投入并带100%负荷。
4) 正常切换：①程控，在DCS画面上可将两路工作电源程控并切方式相互切换。
②工作电源与备用电源也可在DCS上程控切换，或者手动拉开备用电源后再合上其中一路工作电源。
注意：一定要先拉后合，防止非同期并列。
5）保安电源事故切换：联锁在投，当机保PCBⅠ（AⅠ）。
开关在合，并且B段（A段）有电压，当事故切换允许条件满足，保安段失压，或PCAⅡ跳闸，经3S延时，断开AⅡ(B Ⅱ)开关，检测到机保PCAⅡ(BⅡ)开关在跳闸位，同时机保PC BⅡ(AⅡ)合闸。
如合闸失败或拒动，5S后柴油机自启动并检测电压正常后，检测#1机保PCAⅡ、BⅡ开关均在跳闸位，合上#1机机保备开关。
如机保PCBⅠ（AⅠ）开关事故跳闸，或机PC B（或A）段无电压，经3S后柴油机自启动，跳开机保PCAⅡ、BⅡ两个开关，当柴油机出口电压正常后，合上机保备开关。
6）Ⅰ期保安电源，脱硫保安电源均取自锅炉保安PC段#08柜，正常运行时开关送至工作位，开关处于断开位，当对侧需要保安段接带时，由运行人员手动合闸。
3、柴油机。
1）我常采用西安蓝天石化设备有限公司提供的法国西电SDMO发动机为德国奔驰原厂生产的12V2000GG22\发电机为法国利莱森玛原厂生产LSA491M5、控制系统为SDMO自行设计制造的柴油发电机组控制器S6000.柴油机规范柴油发电机规范柴油发电机组报警参数2)柴油发电机组备用条件：1）柴油发电机组辅助电源、控制电源供电正常，发电机控制器ECU保险投入。
浅析电厂事故保安电源系统及其调试本文主要介绍了同煤大唐塔山第二发电有限公司660MW机组保安段电源及柴油发电机组的特点、功能及调试过程。
最后通过电源切换、柴油发电机组并切试验、试运行验证了保安电源切换时所带负荷不跳闸，检验保安电源系统的可靠性和实用性，可作为其他电厂保安段及柴油发电机组调试提供借鉴。
标签：保安电源；柴油发电机组；切换装置；CTTS；调试1．保安电源常见的接线方式通常，火力发电厂的机组都设置交流保安电源,交流保安电源一般采用快速启动的柴油机组。
柴油机组作为一个独立的系统，受外界因素干扰的几率最小,由于保安段所带负荷均为保机组安全运行和保主要设备的重要负荷,一般分锅炉侧保安段合和汽机侧保安段。
1.1接线方式,主电源开关和辅电源开关选用的是普通E型开关，第三路电源开关选用的是CTTS开关。
主电源失去后，辅电源通过备自投切换同时柴油发电机启动，如果辅电源没有成功带上，柴油发电机通过CTTS切换至柴油机。
缺点是辅电源投上时，经过备至投切换时间和普通E型开关合闸时间，必然存在保安段电源瞬间失去，保安段所带负荷全部跳闸，柴油机接待后负荷需要重新启动，这种方式可靠性差。
1.2接线方式,主电源开关和辅电源开关切换通过ATS开关切换，第三路电源开关选用的是CTTS开关。
主电源失去通过ATS开关至辅电源，通过录播看到最长经过407ms，极短的时间内辅机设备可以正常运行，两路电源全部失去后，保安段通过CTTS切换至柴油机。
优点是在双电源切换时，保安段所带负荷没有一个跳闸，这个可用通过录播曲线查看，如果柴油机接待后负荷后，厂用电恢复后CTTS开关通过同期方式切换至正常电源带，这种方式不存在负荷失的可能，保证了机组安全运行。
1.3接线方式, 主电源开关、辅电源开关和第三路开关全部选用的是普通E 型开关。
主电源失去后，辅电源通过备自投切换同时柴油发电机启动，如果辅电源没有成功带上，再通过备自投切换至柴油机。
缺点是辅电源投上时，经过备至投切换时间和普通E型开关合闸时间，必然存在保安段电源瞬间失去，保安段所带负荷全部跳闸，柴油机接待后负荷需要重新启动，厂用电恢复后切至正常电源带还存在辅机跳闸问题，这种方式可靠性最差。
专利名称：一种双套机组配置的发电厂保安电源系统
专利类型：实用新型专利
发明人：王团结,孟颖琪,何信林,杨胜林,李毅,吴伟豪,张少鹏,员文康,方子朝,史振利
申请号：CN202122280491.8
申请日：20210918
公开号：CN215646359U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双套机组配置的发电厂保安电源系统，包括#1机组汽机PCA段、#2机组汽机PCA段、#1机组汽机PCA段馈线开关、#2机组汽机PCA段馈线开关、#1机组保安PCA段工作进线开关一、#1机组保安PCA段工作进线开关二、#1保安PCA段备自投装置、#1机组保安PCA段母线、#1机组保安PCA段母线电压互感器、#1机组保安PCA段备用进线开关、#1机组保安备用PC段母线馈线开关、#1机组保安备用PC段母线进线开关、#1机组保安备用PC段母线、#1机组柴油发电机出口断路器、#1机组柴油发电机、#1机组发变组保护装置及#1机组厂用A段快切装置，该系统能够提高火电机组保安电源系统的可靠性及快速响应性。
申请人：西安热工研究院有限公司
地址：710048 陕西省西安市碑林区兴庆路136号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：白文佳
更多信息请下载全文后查看。
厂用保安电源系统安全性探讨闫强摘要:电厂保安电源系统是电厂电气系统重要的组成部分，是当出现全厂停电的重大故障时，为保证锅炉、汽轮机组顺利停炉停机，不至于损坏设备而设置的电源。
由于保安电源的负载用户均是重要设备，保安电源作为保护主机等重要设备的最后防线显得至关重要。
保安电源系统稳定可靠的供电，对保证电厂稳定运行及设备安全有着重大意义。
关键词：保安电源；系统安全；探讨一、设备概况保安电源分为汽机保安段和锅炉保安段。
其中，锅炉保安段电源有三路电源进线，分别来自：（1）由6kV锅炉A变供电的锅炉PC A段，该线路供电由炉保421甲开关（近锅炉PC A段，以下简称1ZKK开关）和炉保421乙开关（近锅炉保安PC段，以下简称3ZKK开关）控制。
（2）由6kV锅炉B变供电的锅炉PC B段，该线路供电由炉保422甲开关（近锅炉PC B段，以下简称2ZKK开关）和炉保422乙开关（近锅炉保安PC段，以下简称4ZKK开关）控制。
（3）柴油发电机。
柴油发电机出口通过柴备02开关，炉备021甲刀闸，炉备021乙开关（近锅炉保安PC 段，以下简称5ZKK）接引至锅炉保安PC段。
其中，1ZKK、 2ZKK、 5ZKK可在DCS控制。
3ZKK、4ZKK就地控制，状态可在DCS画面显示，3ZKK与1ZKK联动（1ZKK合闸时联合3ZKK，分闸时联跳），4ZKK与2ZKK联动。
炉备021甲刀闸状态与控制均不进入DCS，由就地装置控制其合分。
汽机保安段电源有三路电源进线，分别来自：（1）由6kV汽机A变供电的汽机PC A段，该线路供电由炉保423甲开关（近汽机PC A段，以下简称6ZKK开关）和炉保423乙开关（近汽机保安PC段，以下简称8ZKK开关）控制。
（2）由6kV汽机B变供电的汽机PC B段，该线路供电由炉保424甲开关（近汽机PCB段，以下简称7ZKK开关）和炉保424乙开关（近汽机保安PC段，以下简称9ZKK开关）控制。
380V保安电源系统课件380V保安电源系统保安电源一次示意图保安及紧急备用电源一次接线图,保安电源系统的运行方式,6KV 紧急备用电源的正常运行方式•6KV 紧急备用段正常情况下由施工变电站10KV 母线经联络变送电并处于带电备用状态。
•6KV IB 段、IIB 段紧急备用电源进线开关#2290 和#2192 开关置试验位置，但开关未储能，操作电源和储能电源退出。
,380V 保安电源系统的正常运行方式• 保安IA(IIA)、IB(IIB) 段正常情况下由相应的380V 工作段供电。
•380V 紧急备用段作为保安段的第一备用电源:–380v 紧急备用段由6KV 紧急备用段经#1 紧急备用变供电并处于带电备用状态; –保安IA(IIA)、IB(IIB) 段紧急备用电源进线开关#A036(#A026)、#A038(#A028) 在工作位置，并处备用状态;–保安IA(IIA)、IB(IIB) 段紧急备用电源进线开关联锁均投入。
•#1(#2)柴油发电机组分别作为保安IA、IB(IIA、IIB)段的第二备用电源，其联锁开关在“投入”位置，柴油发电机组处于备用状态:–柴油机控制屏上的启动方式控制开关投至“自动”位置;–柴油机机端控制开关投至“AUTO”(自动)位置，并且“DC SUPPLY”(直流电源监视)灯亮; –柴油机机端事故打闸按钮在退出位置。
,柴油发电机组的启动有三种方式:,柴油发电机组的试运行:将柴油机控制屏上的启动方式控制开关投至“试运行”位置，柴油机自动启动，建压正常后自动停机。
,手动启动:–将控制屏上的启动方式控制开关投至“遥控”位置;–按下控制屏上“手动启动”按钮，柴油机启动。
,自动启动(如图):•联锁开关在“投入”位;•保安段失压•紧急备用电源未自投或紧急备用电源联锁退出。
•保安段工作电源进线开关跳闸,柴油发电机组的停运有三种方式:,将柴油机控制屏上的启动方式控制开关投至“遥控”位置，再按下“手动停车”按钮。
电厂保安电源系统切换方式比较及改造调试摘要：保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。
本文结合发电厂用电实际，针对几种保安电源的运行切换方式分析，切换方式改造、改造后的实验方法，以及保安电源使用中的一些注意事项进行了讨论。
关键词：保安电源；改造；实验1 引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。
保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择决定着整个保安电源系统的可靠性。
2 常用保安电源接线及切换方式分析2.1 常用保安电源接线方式根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。
交流保安电源宜采用快速起动的柴油机组。
”因此，柴油机组保安电源成为各电厂的首选。
以山东某发电有限公司三期#5、6机组保安系统为例（括号内为#6机组设备名称）其主要接线方式如图1。
图1主要采用一主一备两路工作电源外加柴油发电机作为最后保全手段的方式进行供电。
其正常运行方式为(以380v保安5A段设备选择B52A开关工作B54A开关备用为例）：a.正常运行柴油发电机及配套柜处于热备用状态b.B500、B55A开关均为分闸状态。
c.B52A、B51A、B53A开关均在合闸状态。
d.B54A开关为热备用分闸状态。
以上为保安电源设备的正常运行状态，而一旦保安电源发生失电，保安电源的切换回路应该快速准确的断开故障电源切至备用电源进行供电。
而保安电源设备的常用切换方式主要有以下几种：2.2保安段主、备电源切换方式：2.2.1通过DCS逻辑进行切换（#5机组A段设备为例，如下图）：a．柴油机进线开关B500随柴油发电机组配套,其控制由柴油发电机组自动控制柜完成b．如图2所示：将DCS运行切换投至自动；c．如图3所示：以方式1运行为例；无输出，B52A开关在合位（常开接点信号超过2秒），B54A开关在分位；如发生保安A段PT失压；图2中保安A段PT失压信号发出超过0.5秒，DCS经过运算发出母线低电压信号③用于主备用开关切换判据。
应用案例・产品与应用2009年第9期103电厂保安电源系统比较及调试刘英杰 王嘉慧（1.华能包头风力发电有限公司，内蒙 包头 014010；2.内蒙古科技大学，内蒙 包头 014010）摘要 保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。
本文简介了两种保安电源的运行方式及调试方法，以及保安电源使用中的一些注意事项。
关键词：保安电源；调试1 引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。
保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择决定着整个保安电源系统的可靠性。
2 常用保安电源接线方式分析2.1 采用柴油发动机作为保安电源根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。
交流保安电源宜采用快速起动的柴油机组。
”因此，柴油机组保安电源成为各电厂的首选。
主要接线方式为如图1。
图1其运行方式为：当2ZKK 合位，备自投检测保安段无电压，则自动断开2ZKK ，合3ZKK ，如果3ZKK 电源侧故障，柴油发电机侧PLC 检测保安PC 段无电压，起动柴油发电机，待电压建立，合ZKK ，在检查保安段有无电压，如果已恢复供电，则自动断开ZKK ，停柴油发电机，如果没有电压，则自动分开3ZKK ，并发闭锁备自投信号，合1ZKK 向保安PCA 供电。
待厂用电回复正常后，手动切换至2ZKK 或3ZKK 供电。
控制方式：西门子S7-200 PLC 。
2.2 采用其他机组供电对于一些大型电厂，机组较多，可采用机组电源互为备用，例如包头二电厂2×300MW 机组，其老厂2×200MW 6kV 提供电源其供电方式如图2。
图2其运行方式为，正常时当2ZKK 供电。
保安PC 段电压监测装置检查到无电压，向DCS 发送低电压信号，DCS 延时断开2ZKK ，合3ZKK ；如果3ZKK 侧无电压，则断开2ZKK ，合变压器开关、合1ZKK 供电。
