八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。

13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。

专题04 第4章光现象清单01光现象一、光的直线传播1.光源（1）光源：能够发光的物体叫做光源。

如太阳以及我们看到的绝大多数星星是恒星，萤火虫，水母、灯笼鱼、斧头鱼等。

月亮（选填“是”或“不是”）不是光源。

（2）光源的分类①光源：太阳、萤火虫、水母等②光源：点燃的蜡烛，正在发光的霓虹灯、荧光棒、LED灯等。

2.光的直线传播（1）光在介质中沿直线传播。

（2）光线：我们通常用一条带有箭头的直线表示光的传播和（如下图所示），这样的直线叫光线。

注意：光线是一种物理模型，只是用来形象地描述光的传播情况，它实际是的。

这种研究方法叫做物理模型法。

3.光的直线传播现象（1）影子的形成①原理：；②成因：光在传播过程中遇到不透明的物体，由于光在同种均匀介质中沿直线传播，不能穿过不透明物体，在物体后面便形成的较暗区域，就是我们说的影子。

（2）日食、月食的形成①原理：；②成因：日食是地球上的人看太阳，由于光是沿直线传播的，太阳光被月球挡住了（图甲）。

月食是地球上的人看月球，由于光是沿直线传播的，太阳光被地球挡住了（图乙）。

当月球运行到太阳和地球时，太阳光被不透明的月球挡住，月球的黑影落在地球上，就形成了日食。

当运行到太阳和月球中间时，太阳光被不透明的地球挡住，地球的影落在月球上，就形成了月食。

（3）小孔成像由于光沿直线传播，来自烛焰上方的光通过小孔后就射到了光屏的下部，来自烛焰下方的光通过小孔后就射向了上部。

这样，光屏上就出现了烛焰的像。

如下图所示。

结论：①小孔成像原理：。

②成像性质：倒立的大小不确定的实像。

上下颠倒、左右相反。

③影响成像大小的因素：与物体到小孔的以及光屏到小孔的有关。

④像的形状：与物体的形状，与小孔形状。

4.光的直线传播的应用①激光准直；②射击利用“三点一线”进行瞄准；③站队列成直线；④“一叶障目”；⑤“坐井观天”。

5.光的传播速度（1）光在真空中的传播速度用c表示，c=2.99792×108m/s。

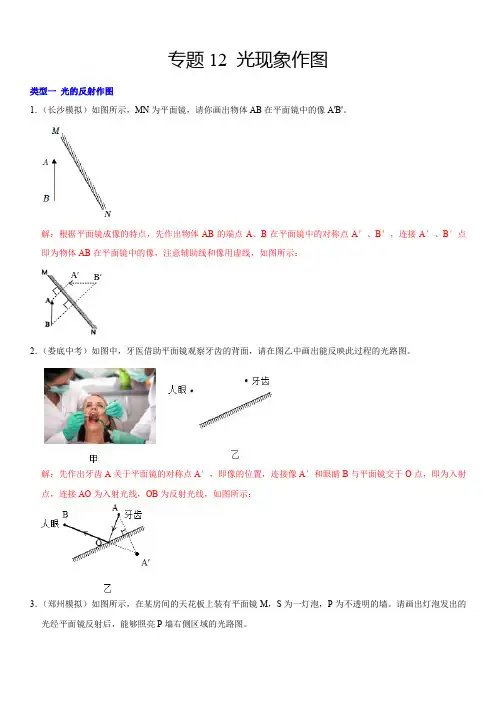

专题12 光现象作图类型一光的反射作图1．（长沙模拟）如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A'B'。

解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：2．（娄底中考）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。

解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：3．（郑州模拟）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

解：先作出点光源S关于平面镜的对称点S′，连接S′与挡光板的最上右边缘，交平面镜于点O，连接SO作出入射光线，并画出反射光线，阴影部分为发光点S发出的光线经平面镜反射后照亮障碍物右边的范围，如图所示：4．（哈尔滨期末）如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。

解：将两条入射光线反向延长交于一点S，即为发光点，作出点S关于平面镜的对称点S′，连接S′B并延长为入射光线SA的反射光线，连接S′D并延长为入射光线SC的反射光线，注意辅助线为虚线，如图：5．（兰州模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。

解：方法一：先将两条反射光线CA、DB反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：方法二：先过C点垂直镜面作出法线，在法线左侧画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示：6．（常州模拟）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。

八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版的全部内容。

1 / 412 / 42作图专题1、画出图11中入射光线AO 的反射光线。

2、如图甲，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

3、如图所示，A ′O ′J 是AO 在平面镜中成的像,请你大致作出平面镜的位置。

4、在图甲中，画出平面镜的位置。

5、光线按原来方向返回。

反光镜结构如右图所示，两手面镜相互垂直，当一条光线AB 人射到其中一平面镜,(l)作出所有反射光线的光路图。

（2)证明经过两次反射后的反射光线会逆向射回。

6、如图（甲）所示，请根据平面镜成像的特点，画出物体AB 在平面镜MN 中所成的像。

7、根据平面镜成像特点在图10中作出物体AB 在平面镜中所成的像A ′B ′（请保留作图痕迹）8、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B 处悬挂着一盏灯，一人站在岸边，设A 处为人眼,作出灯发出的光经水面反射后进入人眼的反射光线.（保留辅助线）9、)小明身高1.7m,站在竖直放置的平面镜前1m 处，他在镜中的像高是 m,他到像的距离是 m 。

若将一块木板放在平面镜前，如图9所示，请画图说明他能否通过平面镜看到自己的脚尖。

10、如图所示,S 是一个发光点，S ′是它通过平面镜所成的像，SA 是S 发出的一条光线。

光现象画图专题1．如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．2．一位同学按老师的要求，用硬纸筒做针孔照相机实验，请在图中作出物体AB的像A′B′．3．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．4．如图所示，画出点光源S照在不透明物体AB上在光屏MN 上出现的影子．5．如图所示，是小白兔通过潜望镜观看海面船只的情况，请画出小白兔看到船的光路走向图，要求标出光线方向．6.如图为发光点S和平面镜的位置情况．请在图中用光路图作出发光点S的像点S′．7.根据平面镜成像特点，在图中画出物体AB所成的像．（画出辅助线）8．试在图中画出钟表两指针像的位置．9. 如图是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置．10. 如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线．11.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点．12. 画出图中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线．13.如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．14.如图是一辆轿车的后视镜示意图，O点为司机眼部所在位置，司机能通过右侧后视镜AB（看到平面镜）看到车位C点，根据平面镜成像规律画出司机眼睛O看到C点的光路图．．15. 如图所示，光源S向四周发出的光线中，部分光线经平面镜反射后会进入人眼．请根据平面镜成像的特点，画出像点S′的位置和其中三条中的任意一条进入人眼的光线16．如图所示，小欢在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿，但此时在镜中他看不到自己穿着的新鞋的像．请用作图法说明图甲中看不到新鞋像的原因．17.如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．18.（1）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图1，请你在图中把光路补充完整并过A点画出放置的平面镜．（2）如图2所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线．请在图中标出点光源S和像点S′的位置，并完成反射光路图．19.阅读短文并回答下列问题：光的全反射一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到引41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．（1）上述玻璃的临界角是．（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为．（3）当光从空气射向玻璃，（选填“会”或“不会”）发生光的全反射现象．（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图．20．“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．21.如图所示，画出入射光线由空气进入水中的折射光线。

光现象作图专题
1．光的反射作图要点：
a根据光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的________。

用此法完成图1 b根据物、像关于平面镜对称完成图2
图1 图2
2．光的折射作图要点：
当光从空气斜射入玻璃或水等其它介质时，折射角入射角；反之则折射角入射角。

完成图3
图3
3．作图注意事项：
（1）要借助工具作图，作图一定要规范。

（2）是实际光线画实线，不是实际光线画虚线。

（3）光线要带箭头，光线与光线之间要连接好，不要断开。

（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

1一束光线沿着与水平面成20°角的方向射到平面镜上，如图经反射竖直向上传播，试在图中确定平面镜的位置（画出平面镜，标明镜面与水平面的角度并标明反射角的大小）
2在图中画出入射光线经平面镜两次反射的光路图：
3在下左图中，利用光的反射定律做出发光点S在平面镜中成像光路图．
4画出上右图中两条光线的反射光线
5阳光以如图所示的角度斜射到井口，若想让阳光垂直水平面照到井底，请在图中按反射定律画出平面镜的放置方法并标出平面镜与水平面的夹角多大．
6如右图所示，已知入射光线和反射光线的一部分，试根据光的反射规律画出平面镜的位置．
7根据平面镜成像的规律，在图中做出物体AB在平面镜中成的像A'B'．。
