《电子工程制图》课程标准1、课程性质(黑体四号)《电子工程制图》是高等职业技术学院电子技术专业的专业课。
该课程保留并加强投影原理、制图基础和表达方法等传统制图课的经典内容,结合计算机辅助绘图的教学内容,并根据非机械类专业特点,以“识图”为主,适当介绍机械技术性内容的基础,同时加强了和应用电子技术专业课的联系,增加了常用电子设备、典型元件的绘图内容,即培养学生使用计算机设计绘图的能力,又可以掌握专业课基本知识。
《电子工程制图》为综合化项目课程,与电子技术专业课程的联系十分紧密,建议教学安排于《电子技术基础》、《通信原理》等课程之后或同步开设。
2、设计思路《电子工程制图》的总体设计思路:为适应教学改革的要求,跳出教师讲、学生听的传统教学模式,充分发挥现代教育技术的作用。
该课程采用大量的动画演示利用动态的过程式课程中的许多难点变得简单易懂。
该课程共有5大课程项目、10个工作任务模块,以典型电子产品的设计制造项目任务为中心,以AutoCAD绘图软件的运用为平台,融教、学、做为一体,讲述了从仪器的面板设计图、接线图,到零配件加工图、装配图、机壳图等工程图样的绘制。
教学过程中将电子工程制图的基本知识、基本规则、基本技能及现代工程制图技术循序渐进地融于各项目之中及项目内的各模块之间;并通过工作任务的分析与完成,全面而合理地覆盖电子工程制图领域所涉及的理论知识与实践知识。
教学中,可参照企业工作任务单的形式,进行教学内容及实训时间的安排。
提倡优先采用企业中的实际工程和具体产品案例,以典型应用产品为载体组织教学内容、设计教学模式、安排实训练习,并进行实践操作技能和必备理论知识的融合拓展。
该门课程总学时为56课时,3.5学分。
3、课程目标知识目标:●熟悉国标中,对图纸幅面及格式、比例、字体、图线和尺寸所做的规定●掌握三视图的投影规律●掌握形体分析的方法●掌握电子零件、电子产品结构的绘制与看图方法和尺寸标注法●掌握常用电子零件、电子产品的基本原理●熟悉计算机绘图软件AutoCAD 2008基本绘图方法职业能力目标:●具备用形体分析法正确的标注组合体三视图的尺寸的能力●具备用恰当的视图表达方案,表明电子产品结构的能力●具有电子线路分析、电子产品与工艺、机械制图的基本知识●具备元件图的读图能力●具备从装配图中了解部件中各个零件的装配关系,分析部件原理,并读懂其结构的能力●具备利用计算机绘图软件AutoCAD 2008绘制工程图的能力4、课程内容设计和任务分析5 、教材编选建议1、依据本课程标准编写教材,教材应充分体现任务引领、实践导向课程的设计思想。
《电子工程制图》课程教学大纲一、课程概述《电子工程制图》是B类课(包含理论和实践两部分),计划时数为45学时,其中实践部分28学时,占总学时的62%,本课程3学分,是必修的职业基础课。
通过学习《电子工程制图》,培养学生正确运用正投影法来分析、表述电子工程问题、绘制和阅读电子图样的能力和空间想象能力,是学生后继课程和完成课程设计不可缺少的基础,是培养非机类学生综合素质和工程基础的基本训练。
教学对象:电子信息工程技术专业大一上学期的高职学生。
教学目标:1.基础知识目标熟悉正投影法的基本理论,了解它的应用范围和前景,培养空间思维,形体表达的能力。
2.能力训练目标培养初步绘制和阅读电子图样的能力,培养图解空间几何问题的初步能力,3.个性品质目标培养学生认真细致的工作作风,培养学生好学上进的品质。
二、教学内容描述绪论【本章目的与要求】1.明确制图课的重要性,明确学习意义。
2.了解本课程的性质和任务。
3.了解本课程的主要内容及学习方法。
4.了解我国制图标准化的沿革。
一.本课程的地位和研究对象二.本课程的主要任务三.本课程的学习方法四.我国《技术制图》标准的标准化现状【教学重点】1.制图课的重要性及学习方法。
2.激发学生的学习兴趣,认识到学好本课程的重要性。

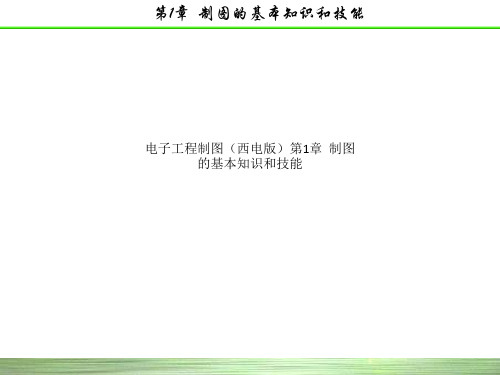

第一章制图的基本知识和基本技能【本章目的与要求】1.熟悉国标中,对图纸幅面及格式、比例、字体、图线和尺寸所做的规定。
2. 熟悉绘图的基本方法。
3. 熟悉组成尺寸的四要素,掌握正确标注尺寸的方法。
4. 掌握圆弧连接的几种基本情况及作图步骤。
5. 掌握平面图形的线段分析和尺寸分析方法。
第一节技术制图的有关规定一.图纸幅面及格式(GB/T 14689-1993)二.比例(GB/T 14690-1993)三.字体(GB/T 14691-1993)四.图线(GB/T 17450-1998)五.尺寸标注1. 标注尺寸的基本规则2. 尺寸的组成与注法(1)组成尺寸四要素(2)尺寸数字的注法第二节绘图工具及其使用一.图板、丁字尺和三角板二.比例尺三.圆规和分规四.曲线板第三节几何作图一.等分圆周作内接正多边形1. 正三角形2. 正四边形3. 正五边形4. 正六边形二.斜度和锥度1.斜度2.锥度3.斜度和锥度的区别四.圆弧连接五. 非圆曲线——椭圆的近似画法(四心法)第四节平面图形分析一.平面图形的尺寸分析1.尺寸分析要点2.基准3.定形尺寸4.定位尺寸二.平面图形的线段分析1.线段的分类2.三种线段及其尺寸的分析三.平面图形的画法【教学重点】1.正确运用绘图工具,掌握绘图基本技能。
