《电子电工》试题2

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

电工电子试题及参考答案（二）一、填空题（每空2分，共40分）1．电路的功能是______。

2．电路中电流的真实方向由______决定。

3．电压的方向是电位降的方向；电动势的方向是______。

4．正弦电流的瞬时值由电流的______决定。

5．通电螺线管的磁感应强度方向判定方法是______。

6．互感线圈的同名端由______决定。

7．感应电动势的大小与______成正比。

8．纯电阻、电感、电容串联电路中，若感抗ωL大于容抗1/(ωC)，则在相位上电流比电压______。

9．纯电阻、电感、电容的串联电路中，发生串联谐振时，电感和电容上的电压等于电源电压的______倍。

10．提高功率因素的意义是______。

11．在三相四线制供电中，中性线的作用是______。

12．对称负载作三角形联结的三相电路中，经电流I∆L的大小是相电流I∆P的______倍。

13．三相异步电动机的转速n由三相电源______决定。

14．三相异步电动机，全压起动瞬间的起动电流可达到电动机额定电流的______倍。

15．变压器的功能是______。

16．二极管的主要参数是______。

17．场效晶体管是______控制器件。

18．电容三点式振荡器的振荡频率是______。

19．乙类功率放大器会产生______失真。

20．积分电路的输出信号取自______元件的两端。

二、简答题（第1，2，3，4小题各4分，第5小题8分，共24分）1．基本放大电路的组成原则是什么？2．基尔霍夫定律和元件的电流电压特性是电路分析的基础，为什么？3．求图示电阻组合，在开关S打开和闭合的两种情况下AB间的等效电阻。

4．求图示电容组合的等效电容。

图2-3图2-45．写出图（a ）、（b ）、（c ）、（d ）各种逻辑图的逻辑表达式。

三、电路分析题（共36分）1．在图中，已知三极管50 β，V BEQ =0.7V ，其余电路参数见图，试计算：（1）静态工作点；（2）电压放大倍数。

电工电子第二章试题及答案一、选择题1.电流的单位是（）A.伏特B.欧姆C.安培D.瓦特答案：C2.简单电路中，电流的方向是（）A.电子流动的方向B.阳极到阴极的方向C.阴极到阳极的方向D.无法确定的方向答案：C3.伏特表的作用是（）A.测量电流B.测量电阻C.测量电压D.测量功率答案：C4.电流的大小受到（）的影响。

A.单位时间内通过导体的电荷数B.导体的长度C.导体的截面积D.导体的材料答案：A5.电阻的单位是（）A.安培B.瓦特C.欧姆D.伏特答案：C二、填空题1.在串联电路中，总电阻等于各个电阻的（）之和。

答案：电阻2.在并联电路中，总电阻等于各个电阻的（）之倒数再取倒数。

答案：电阻3.如果电源电压为12伏特，电路中的总电阻为3欧姆，根据欧姆定律可求出电路中的电流为（）安培。

答案：44.如果电路中的电阻为10欧姆，电路中通过的电流为5安培，根据欧姆定律可求出电路中的电压为（）伏特。

答案：505.根据欧姆定律，电阻与电流成（）关系。

答案：反比三、解答题1.请解释什么是欧姆定律，并列举几个符合欧姆定律的电路现象。

答：欧姆定律是指在一定温度下，电流通过的导体两端的电压与导体两端的电阻成正比关系。

符合欧姆定律的电路现象包括：串联电路中，电流通过的各个电阻之和等于总电压；并联电路中，不同电阻上的电压相等；恒流源电路中，电流经过电阻时，电压与电阻成正比。

2.请简述串联电路和并联电路的区别。

答：串联电路是指电子元件按照一条路径连接起来，电流在元件之间只有一条通路。

并联电路是指电子元件按照多条路径连接起来，电流可以通过不同的路径流过不同的元件。

3.一根电阻为5欧姆的导线接在电源上，通过导线的电流为2安培。

求导线两端的电压。

答：根据欧姆定律，电压等于电阻乘以电流。

所以，导线两端的电压等于5欧姆乘以2安培，即10伏特。

4.某电路中，两个电阻分别为8欧姆和12欧姆，电源电压为20伏特。

请计算电路中的总电阻和电流。

2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。

[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。

[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。

[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。

[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。

[判断题] *对错(正确答案)6. 无功功率是无用的功率。

[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。

[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。

[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。

[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。

[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。

[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。

[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。

（精华版）国家开放大学电大《电工电子技术》机考7套标准试题及答案2(精华版)国家开放大学电大《电工电子技术》机考7套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分） 1. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为（）。

A U=IR+UO 2. 通常所说的交流电压220V是指它的（）。

A 有效值 3. 常见的变压器铁心一般是由相互绝缘的（）叠成。

A 硅钢片 4. 异步电动机转速达到某个规定值时切断电源的继电器是（）。

C 速度继电器 5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为则管脚1为（）。

A 集电极 6. 放大电路引入电压串联负反馈，可以使电路的输出电阻（）。

B 减小 7. 题图所示三个器件是（）符号。

A 与门 8. 边沿型触发器要求在时钟脉冲CP （）期间，输入状态必须保持不变。

C 上升或下降沿二、判断题（共6题，共30分） 1. 两种电源模型的等效变换只是对相同外部电路而言，对电源内部是不等效的。

T √ 2. 因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。

F × 3. 三相异步电动机的功率因数cosj总是滞后的。

T √ 4. 电压放大倍数Au的大小主要取决于三极管的β值和交流负载值，它几乎不受rbe值的改变而改变。

F × 5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。

F × 6. 时序电路的工作特点是：任意时刻的输出状态不仅取决于当前输入，而且与前一时刻的电路状态有关。

T √ 三、分析计算题（共2题，共30分） 1. 现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，启动能力系数为1.5，过载系数为2.2。

(1)电动机的额定转矩与额定速度的关系是（）。

昆明冶金高等专科学校西校区《电工与电子技术》第二章正弦交流电路试题一、填空题1、一个工频正弦电压的最大值为20伏，t = 0时，其瞬时值为10伏，该正弦电压的瞬时值表达式u = 。

2、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将。

3、在R、L、C串联正弦交流电路中，当X L X C时，电路呈感性；当X L X C时，电路呈容性；当X L X C时；电路发生谐振。

4、正弦交流电的三要素为、和。

5、提高功率因数的意义在于既了电源设备的利用率，同时又了线路的功率及电压损耗。

6、一个电感线圈接在Ｕ＝120Ｖ的直流电源上，电流为20A，若接在Ｕ＝220Ｖ的工频交流电源上，则电流为28.2A，线圈的电阻Ｒ＝_ __欧，感抗XＬ＝______欧。

7、RLC串联电路的端电压=10√2sin(2500t+10o)V，当C=8F时电路消耗的功率最大Pmax=100W，则L=mH，Q=Var。

8、已知某电炉接在220V的正弦交流电源上，取用功率500W，电炉的电阻R=，4小时消耗的电能W=。

9、纯电阻电路的功率因数为，纯电容电路的功率因数为。

10、串联谐振时，电路的阻抗，电流，电感上的电压电容上的电压。

二、选择题（将正确答案的序号填人括号中）1、交流电的周期越长，说明交流电变化得（ ）。

a 、越快；b 、越慢 。

2、电路中某元件两端的电压u = 2202sin314t 伏，通过的电流i= 10cos314t 安，则该元件是（ ）。

a 、电阻；b 、电感；c 、电容 。

3、一度电可供“220V40W ”的灯泡正常发光的时间是（ ）。

a 、20小时；b 、45小时；c 、25小时。

4、已知两正弦量 i 1 =10sin(314t+900)安,i 2=10sin(628t+300)安，则（ ）。

a 、i 1超前i 2 600；b 、i 1滞后i 2 600；c 、不能判断相位差 。

5、在正弦电压不变的情况下，给电阻、电感串联电路再并联电容后，（ ）。

2011至2012学年第一学期期末考试 《电工电子技术（二）》试卷（必修，B 卷）（考试时间：90分钟，满分：100分）用题年级、专业（班级）：2011级应用电子技术高职班一、30分)1. 图示电路（ ）。

A ．为串联型晶体振荡电路，晶体用作电感B ．为并联型晶体振荡电路，晶体用作电感C ．为并联型晶体振荡电路，晶体用作电容D ．为串联型晶体振荡电路，晶体用作电容2. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级和第二级应分别采用( )。

A. 共漏电路、共射电路 B. 共源电路、共集电路 C. 共基电路、共漏电路 D. 共源电路、共射电路3. PN 结形成后，空间电荷区由（ ）构成。

A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴4. 某放大电路在负载开路时的输出电压为4V ，接入1 k Ω负载电阻后输出电压降为1V 。

则该放大电路的输出电阻为（ ） 。

A. 不能确定B. 1 k ΩC. 0.25 k ΩD. 3 k Ω5. 放大电路如图所示，图中R F =110k Ω，R 1=11k Ω，R 2=10k Ω，C 1=1μF ，则该电路的下限频率f L 等于（ ）。

A ．100HzB ．1.45HzC ．15.9HzD ．14.5Hz6. 直接耦合电路中存在零点漂移主要是因为（ ）。

A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当7. 理想集成运放具有以下特点：（ ）。

A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =0 8. 图示电路（ ）。

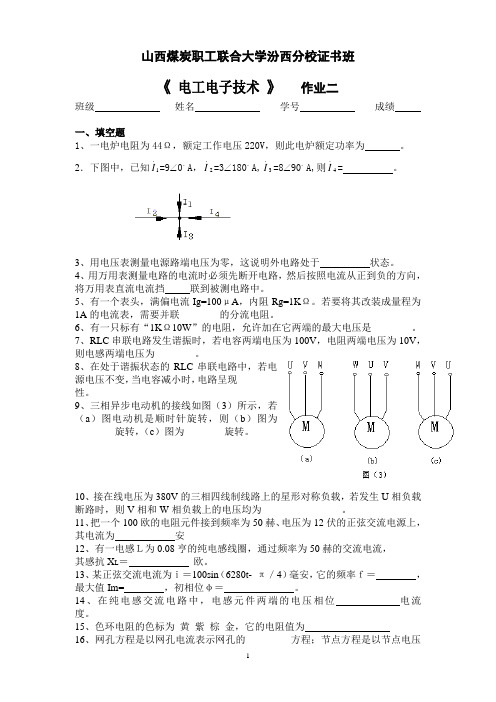

山西煤炭职工联合大学汾西分校证书班《 电工电子技术 》 作业二班级 姓名 学号 成绩一、填空题1、一电炉电阻为44Ω，额定工作电压220V ，则此电炉额定功率为 。

2．下图中，已知1.I =9∠0。

A ，2.I =3∠180。

A,3.I =8∠90。

A,则4.I = 。

3、用电压表测量电源路端电压为零，这说明外电路处于 状态。

4、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向， 将万用表直流电流挡 联到被测电路中。

5、有一个表头，满偏电流Ig=100μA ，内阻Rg=1K Ω。

若要将其改装成量程为1A 的电流表，需要并联________的分流电阻。

6、有一只标有“1K Ω10W ”的电阻，允许加在它两端的最大电压是________。

7、RLC 串联电路发生谐振时，若电容两端电压为100V ，电阻两端电压为10V ，则电感两端电压为________。

8、在处于谐振状态的RLC 串联电路中，若电源电压不变，当电容减小时，电路呈现________性。

9、三相异步电动机的接线如图（3）所示，若（a ）图电动机是顺时针旋转，则（b ）图为________旋转，（c ）图为________旋转。

10、接在线电压为380V 的三相四线制线路上的星形对称负载，若发生U 相负载断路时，则V 相和W 相负载上的电压均为________________。

11、把一个100欧的电阻元件接到频率为50赫、电压为12伏的正弦交流电源上， 其电流为 安12、有一电感Ｌ为0.08亨的纯电感线圈，通过频率为50赫的交流电流，其感抗X L ＝ 欧。

13、某正弦交流电流为ｉ＝100sin （6280t- π／4）毫安，它的频率ｆ＝ ，最大值Im= ，初相位φ＝ 。

14、在纯电感交流电路中，电感元件两端的电压相位 电流 度。

15、色环电阻的色标为 黄 紫 棕 金，它的电阻值为16、网孔方程是以网孔电流表示网孔的_________方程；节点方程是以节点电压表示的节点的________方程。

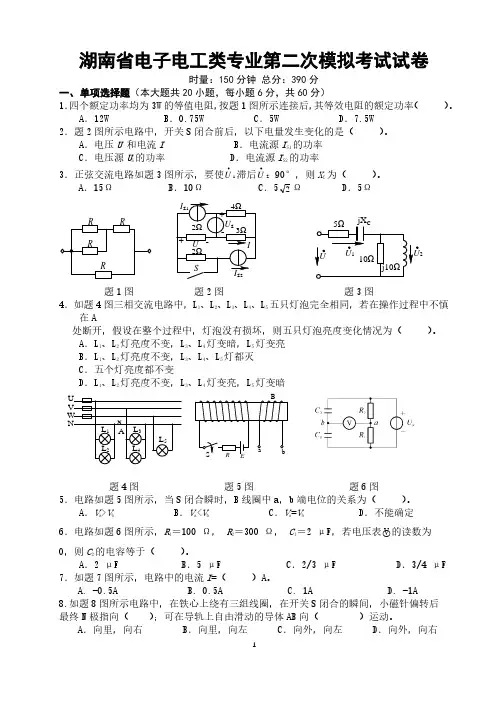

湖南省电子电工类专业第二次模拟考试试卷时量：150分钟 总分：390分一、 单项选择题（本大题共20小题，每小题6分，共60分） 1．四个额定功率均为3W 的等值电阻，按题1图所示连接后，其等效电阻的额定功率（ ）。

A ．12WB ．0.75WC ．5WD ．7.5W 2．题2图所示电路中，开关S 闭合前后，以下电量发生变化的是（ ）。

A ．电压U 和电流IB ．电流源I S1的功率C ．电压源U S 的功率D ．电流源I S2的功率 3．正弦交流电路如题3图所示，要使1•U 滞后2•U 90°，则X C 为（ ）。

A ．15ΩB ．10ΩC ．52Ω D．5ΩR R RR+-+-I S1I S2U SU IS2Ω4Ω3Ω2Ω 5ΩUU 1U 210Ωj10Ω-jX C题1图 题2图 题3图4．如题4图三相交流电路中，L 1、L 2、L 3、L 4、L 5五只灯泡完全相同，若在操作过程中不慎在A处断开，假设在整个过程中，灯泡没有损坏，则五只灯泡亮度变化情况为（ ）。

A ．L 1、L 2灯亮度不变，L 3、L 4灯变暗，L 5灯变亮 B ．L 1、L 2灯亮度不变，L 3、L 4、L 5灯都灭 C ．五个灯亮度都不变D ．L 1、L 2灯亮度不变，L 3、L 4灯变亮，L 5灯变暗+AL 1L 2L 3L 4L 5U V W N题4图 题5图 题6图5．电路如题5图所示，当S 闭合瞬时，B 线圈中a ，b 端电位的关系为（ ）。

A ．V a >V bB ．V a <V bC ．V a =V bD ．不能确定6．电路如题6图所示，R 1＝100 Ω， R 2＝300 Ω， C 1＝2 μF，若电压表○V 的读数为0，则C 2的电容等于（ ）。

A ．2 μFB ．5 μF C．2/3 μF D ．3/4 μF 7．如题7图所示，电路中的电流I =（ ）A 。

A. -0.5AB. 0.5AC. 1AD. -1A 8.如题8图所示电路中，在铁心上绕有三组线圈，在开关S 闭合的瞬间，小磁针偏转后最终N 极指向（ ）；可在导轨上自由滑动的导体AB 向（ ）运动。

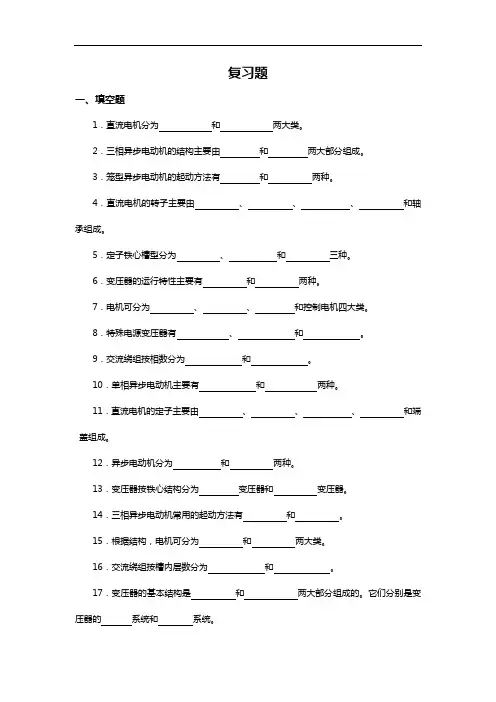

复习题一、填空题1．直流电机分为和两大类。

2．三相异步电动机的结构主要由和两大部分组成。

3．笼型异步电动机的起动方法有和两种。

4．直流电机的转子主要由、、、和轴承组成。

5．定子铁心槽型分为、和三种。

6．变压器的运行特性主要有和两种。

7．电机可分为、、和控制电机四大类。

8．特殊电源变压器有、和。

9．交流绕组按相数分为和。

10．单相异步电动机主要有和两种。

11．直流电机的定子主要由、、、和端盖组成。

12．异步电动机分为和两种。

13．变压器按铁心结构分为变压器和变压器。

14．三相异步电动机常用的起动方法有和。

15．根据结构，电机可分为和两大类。

16．交流绕组按槽内层数分为和。

17．变压器的基本结构是和两大部分组成的。

它们分别是变压器的系统和系统。

18．三相笼型异步电动机的调速方法有、和三种方法。

19．三相定子绕组中产生的旋转磁场的转速n1与成正比，与成反比。

20．变压器是一种能改变而保持不变的静止的电气设备。

21．三相笼型异步电动机的降压起动方法有、、和四种。

22．三相笼型异步电动机的调速方法有、和三种方法。

23．电动机是一种将转换成动力设备。

24．功率相同的电动机，磁极数越多，则转速越，输出转矩越。

25．变压器带负载运行时，若负载增大，其铁损耗将，铜损耗。

26．一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路基本无关。

27．当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0，铁损耗P Fe。

28．异步电动机中的定子绕组相当于变压器的。

29．异步电动机中的转子绕组相当于变压器的。

30．转速差与同步转速的比值称为。

31．当旋转磁场具有P对磁极时，旋转磁场的转速为。

32．三相异步电动机是利用定子绕组中三相交流电产生的与转子绕组内的相互作用而旋转的。

33．反接制动时，使旋转磁场反向转动与电动机的转动方向。

34．变压器一次绕组电流的大小取决于二次绕组上的大小，即。

华南理工大学《电工与电子技术》考试试卷第1页（共7页）专业：班级：姓名：学号：华南理工大学期末考试试卷《电工与电子技术》（化工类）考试时间：150分钟考试日期：年月日一二三四五六七八九十十一十二总分16 8 8 8 8 8 6 12 6 7 8 5100一、选择题 (每小题2分，共16分)1、在图示电路中，已知US=2V，IS=1A。

A、B两点间的电压UAB为()。

(a)－1V(b)0 (c)1VS2、4Ω的电阻和3Ω感抗串联，接到u=10sin(ωt－180°)V的电源上，则电感电压uL 为()。

(a)6sin(ωt－143.1°)V (b)6sin(ωt－126.9°)V (c)8sin(ωt－53.1°)V3、复阻抗为Z的三相对称电路中，若保持电源电压不变，当负载接成星形时消耗的有功功率为PY，接成三角形时消耗的有功功率为PΔ，则两种接法时有功功率的关系为()。

(a)Y3P PΔ=(b)Y13PPΔ=(c)YP PΔ=4、在图1-4电路中，开关S在t=0瞬间闭合，若uC()05−=V，则uR()+=()。

(a)5V (b)0V (c)2.5V1.2 H10 ΩL图1-4 图1-55、电路如图1-5所示，若忽略二极管D的正向压降和正向电阻，则输出电压uO为( )。

(a) +12V (b) +6V (c) +2V华南理工大学《电工电子技术》考试试卷 第2页（共7页）6、一个负载R L 经理想变压器接到信号源上，已知信号源的内阻R 0=800Ω，变压器的变比K =10。

若该负载折算到原边的阻值R ′L 正好与R 0达到阻抗匹配，则可知负载R L 为 ()。

(a)80Ω(b)0.8Ω(c)8Ω7、在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。

(a)短路保护 (b)零压保护 (c)过载保护 8、在图示电路中，接触器KM 1和KM 2均已通电动作，此时若按动按钮SB 3， 则()。

《汽车电工电子技术》试题(2)一、选择题：（每空2分，共30分）1、下列设备中，其中（ A）通常作为电源。

A、发电机B、电视机C、电炉2、两个电阻值均为100Ω的电阻并联后其总阻值为（ A）。

A、50B、100C、2003、下列设备中属于电路组成中中间环节的是( A )A、连接导线B、电源C、白炽灯 4 4电动势的方向规定为 (B )。

A、由正极指向负极B、由负极指向正极C、不定5、两相触电时，人体承受的电压是（A ）。

A、线电压B、相电压C、跨步电压6、周期T和频率f三者之间的关系正确的为（A）A、1TfB、 C、T与f无关7、汽车上常用的发电机是（B ）。

A、单相交流发电机B、三相同步交流发电机C、直流发电机8、汽车上常用的电动机是（ B）。

A、单相交流电动机B、直流串励式电动机C、三相交流电动机、9已知某正弦量i=52 sin(314t+30°)A，则其最大值为（ B）A、5B、52C、1010、我国用电安全规程中把（C ）定为安全电压。

A、50V B、100V C、36V 11、11我国工业用电频率是（B ）HZ。

A、40B、50C、60 12、12 融断器在电路中主要起（ A）保护。

A、短路B、过载C、欠压 13、13安全保护措施有保护接地，漏电保护器和（A ）。

A、保护接零 B、减少电流 C、减少电压14、当在三相四线线制供电线路中，线电压VL和相电压UP的数量关系是（C）。

A、UL=2 UP B、UP=UL C、UL=3 UP15、万用表测量电阻时，必须（C）。

A、带电测量B、放在电路中测量C、断电测量二、二判断并改错：（每空2分,共24分）1、电容元件是耗能元件。

（储能元件）2、通过电阻的并联可以达到分流的目的，电阻越大，分流作用越显著。

（电阻越小）3、大小和方向都随时间变化的电流称为交流电流。

（做周期变化）4、万用表使用结束后应置于交流电压的最高档或OFF档。

（yes ）5、只要触电电压不高，触电时流经人体的电流再大也不会有危险。

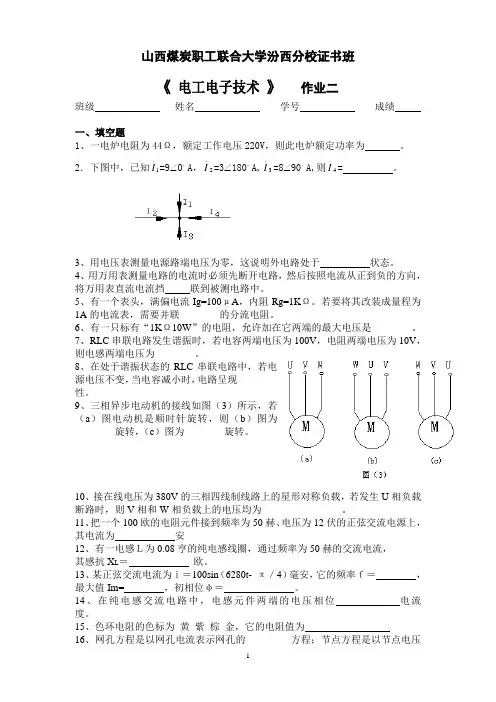

《电⼯电⼦技术》作业⼆⼭西煤炭职⼯联合⼤学汾西分校证书班《电⼯电⼦技术》作业⼆班级姓名学号成绩⼀、填空题1、⼀电炉电阻为44Ω，额定⼯作电压220V ，则此电炉额定功率为。

2．下图中，已知1.I =9∠0。

A ，2.I =3∠180。

A,3.I =8∠90。

A,则4.I = 。

3、⽤电压表测量电源路端电压为零，这说明外电路处于状态。

4、⽤万⽤表测量电路的电流时必须先断开电路，然后按照电流从正到负的⽅向，将万⽤表直流电流挡联到被测电路中。

5、有⼀个表头，满偏电流Ig=100µA ，内阻Rg=1K Ω。

若要将其改装成量程为1A 的电流表，需要并联________的分流电阻。

6、有⼀只标有“1K Ω10W ”的电阻，允许加在它两端的最⼤电压是________。

7、RLC 串联电路发⽣谐振时，若电容两端电压为100V ，电阻两端电压为10V ，则电感两端电压为________。

8、在处于谐振状态的RLC 串联电路中，若电源电压不变，当电容减⼩时，电路呈现________性。

9、三相异步电动机的接线如图（3）所⽰，若（a ）图电动机是顺时针旋转，则（b ）图为________旋转，（c ）图为________旋转。

10、接在线电压为380V 的三相四线制线路上的星形对称负载，若发⽣U 相负载断路时，则V 相和W 相负载上的电压均为________________。

11、把⼀个100欧的电阻元件接到频率为50赫、电压为12伏的正弦交流电源上，其电流为安12、有⼀电感Ｌ为0.08亨的纯电感线圈，通过频率为50赫的交流电流，其感抗X L ＝欧。

13、某正弦交流电流为ｉ＝100sin （6280t- π／4）毫安，它的频率ｆ＝，最⼤值Im= ，初相位φ＝。

14、在纯电感交流电路中，电感元件两端的电压相位电流度。

15、⾊环电阻的⾊标为黄紫棕⾦，它的电阻值为16、⽹孔⽅程是以⽹孔电流表⽰⽹孔的_________⽅程；节点⽅程是以节点电压表⽰的节点的________⽅程。

高三《电子电工》练习题1．如图所示电路中A、B之间的电压U AB为（)第1题图A．－6V B．6V C．－10V D．10V2．如图所示电路中A、B两端之间的等效电阻R AB为（)第2题图A．1Ω B．1.5Ω C．2Ω D．2。

5Ω3．用电压表测得某全电路的端电压为0，这说明（）A．外电路断路B．外电路短路C．外电路上电流比较小D．电源内电阻为04．一个电热器接在电压为10V的直流电源上,产生一定的热功率。

如果把它改接到交流电源上，使它产生的热功率与接在直流时相等，则该交流电源电压的最大值应是(）A．5错误!V B．5V C．10错误!V D．10V5．在Y形联接的三相对称电路中,相电流与线电流的相位关系是（）A．相电流超前线电流30°B．相电流滞后线电流30°C．相电流与线电流同相D．相电流滞后线电流60°6．如图所示电路，已知电压表V1、V2的读数均为10V,则电压表V的读数近似为（）第7题图7．在某负载两端所加正弦交流电压和流过的正弦交流电流最大值分别U m、I m，该负载的视在功率为（）A.错误!U m I m B．2U m I m C。

错误!U m I m D。

错误!U m I m8．要使三只额定参数为“110V，40W”的灯泡接入电源电压为220V的电路中都能正常工作，那么应采取的连接方式是（）A．两只并联后与另一只串联B．两只串联后与另一只并联C．每只灯泡串联适当电阻再并联D．全部并联9．由理想二极管组成的电路如图所示，其A、B两端的电压应为（)第11题图A．－12V B．－6V C．＋6V D．＋12V10．在电路板上测得硅三极管的三个极的电位如图所示，则工作在饱和状态的三极管是（）11．在共射组态的放大电路中，输入电压信号与输出电压信号的相位差关系是(）A。

错误!π B．π C。

错误!π D．2π12．实验测得某含源二端网络的开路电压为6V，短路电流为2A,当外接负载电阻为3Ω时,其端电压是__________V。
