起重机分类简介PPT课件

第49页/共53页
船厂门座起重机
• 装在高门座上的门座起重机，用于船厂的吊装工作，具有较大的起重能力和较大的起升高度。通常备有两个或多个起重吊钩。主钩的起重量应能随工作幅度的变化而变化。工作速度一般比港口用的门座起重机要低。
第50页/共53页
建筑安装用门座起重机
主要用在水电站进行大坝浇灌、设备和预制件吊装等，一般用吊钩。起重量和工作速度一般介于前两类起重机之间。它具有整机装拆运输性好、吊具下放深度大、能较好地适应临时性工作和栈桥上工作等的特点。
悬臂门式起重机
1.双悬臂门式起重机：最常见的一种结构形式，其结构的受力和场地面积的有效利用都是合理的。
第30页/共53页
2.单悬臂门式起重机：这种结构形式往往是因场地的限制而被选用。第31页/共53页
单主梁门式起重机
单主梁门式起重机结构简单，制造安装方便，自身质量小，主梁多为偏轨箱形架结构。与双主梁门式起重机相比，整体刚度要弱一些。因此，当起重量Q≤50t、跨度S≤35m时,可采用这种形式。单主梁门式起重机门腿有L型和C型两种形式。L 型的制造安装方便，受力情况好,自身质量较小，但是，吊运货物通过支腿处的空间相对小一些。C型的支脚做成倾斜或弯曲形，目的在于有较大的横向空间，以使货物顺利通过支脚。
第39页/共53页
2.水电站龙门起重机
主要用来吊运和启闭闸门，也可进行安装作业。起重量达80～500吨，跨度较小，为8～16米；起升速度较低，为1～5米/分。这种起重机虽然不是经常吊运，但一旦使用工作却十分繁重，因此要适当提高工作级别。
第40页/共53页
3.造船龙门起重机
用于船台拼装船体，常备有两台起重小车：一台有两个主钩，在桥架上翼缘的轨道上运行；另一台有一个主钩和一个副钩，在桥架下翼缘的轨道上运行，以便翻转和吊装大型的船体分段。起重量一般为100～1500吨；跨度达 185米；起升速度为 2～15米/分，还有0.1～0.5米/分的微动速度。

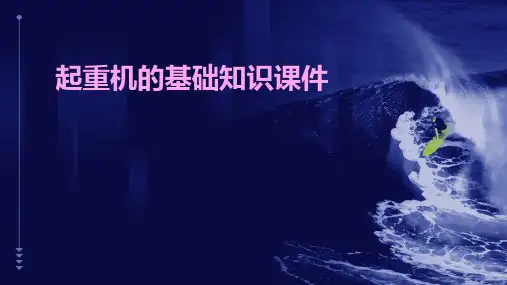

起重机的基础知识课件

自动识别与定位
利用机器视觉和物体识别技术，实现起重机对货物位置的自动识别和定位。
智能化调度系统
结合物联网技术和大数据分析，实现起重机资源的智能调度和优化配置。
起重机在未来工业自动化中的作用
自动化生产线的重要环节
起重机作为物料搬运的关键设备，将在自动化生产线上发挥重要作用。
智能物流系统的组成部分
02
起重机的设计
起重机的设计原则
安全原则
起重机的设计应确保操作安全，防止意外事故
的发生。
高效原则
起重机的设计应优化其工作效率，降低能耗和
操作成本。
耐用原则
起重机的设计应考虑其使用寿命，确保长期稳
定运行。
易维护原则
起重机的设计应方便维护和保养，降低维护成
本。
起重机的载荷计算
静载荷计算
根据起重机的结构和功能，计算其在静止状态下所承受的载
02
建筑行业中的起重机通常需要具备较高的起升高度和起重量，同时要求稳定性好、机动性强，以确保施工安全。
起重机在制造业的应用
制造业是起重机应用的另一个重要领域，主要用于吊装和搬运各种原材料、半成品和成品，实现自动化生产线的运作。
制造业中的起重机需要具备较高的负载能力和速度，同时要求精度高、可靠性好，以确保生产效率和产品质量。
荷。
动载荷计算
考虑起重机在工作过程中由于运动产生的动态载荷，如起吊、移动等动作。
冲击载荷计算
考虑起重机在突然启动、停止或遇到外部冲击时所承受的载荷。
附加载荷计算
考虑起重机在特殊工作环境下，如高温、低温、潮湿等环境
因素对载荷的影响。
起重机的稳定性
静态稳定性

(完整PPT)起重机械基础知识

桥架类型起重机根据结构形式不同还可以进一步分为桥式起重机（俗称为天车、行车）、门式起重机（被称为带支腿的桥式起重机、包括装卸桥和集装箱门式起重机）和缆索起重机（由于跨度太大，用缆索取代了桥形主梁）等。
1.2.2臂架类型起重机
臂架类型起重机的结构特点是，都有一个悬伸、可旋转的臂架作为主要受力构件。其工作机构除了起升机构外，通常还有旋转机构和变幅机构，通过起升机构、变幅机构、旋转机构和运行机构等四大机构的组合运动，可以实现在圆形或长圆形空间的装卸作业。例如，流动式起重机（汽车起重机、轮胎起重机、履带起重机）、塔式起重机、门座起重机等。
•
起重机在许多重要国民经济部门得到广泛使用，
成为现代物流和制造业组织生产的基础装备之一。起重机
今后发展的方向是进一步增大起重性能，向大型化发展，
扩大作业范围；增加科技含量，实现机电一体化，提高计
算机技术应用水平；增强安全可靠性和作业的舒适性。
1.3升降机
• 建筑工地、高层建筑物等载人或载物升降的机械设备。由动力机和用钢丝绳吊着的箱状装置、料车或平台构成，多用电做动力。
• 除了按构造类型分类外，起重机还可以按行驶性能分为有轨运行起重机和无轨运行起重机。有轨运行起重机装有车轮，可以在铺设的轨道上在有限范围内工作，例如，各种桥架类型起重机、塔式起重机、门座起重机等。无轨运行起重机的运行装置配备橡胶轮胎或履带，常见的各种流动式起重机，它们机动性好，可以在各种路面上长距离行驶，灵活转换作业场地。
• 起重机是以间歇、重复的工作方式，通过起重吊钩或其他吊具起升、下降，或升降与运移物料的机械设备，它在搬运物料时，经历上料、运送、卸料及返回原处的过程，工作范围大，危险因素很多，因而要求的安全程度较高。

起重机械基础知识PPT课件

流动式起重机械的特点
流动式起重机械是指能在带载或空载情况下，沿无轨路面运动，依靠自重保持稳定的臂架型起重机械。主要包括轮式起重机械（如轮胎式、汽车式、履带式起重机械。也有资料将铁路起重机械列为流动式起重机械。这类起重机械大多数由运行底盘与转盘式臂架起重机械组成。它们的特点是机动性能好、负荷变化范围大、稳定性能较好、操纵简单方便、适应性能广泛。
返回
.
P24
起重力矩M
起重力矩是幅度L与其相对应的起吊物品重
力G的乘积，M=G·L（过去常用Q·R表
示）。
返回
.
P25
起重倾覆力矩MA
起重倾覆力矩，是指起吊物品重力G与其
至倾覆线距离A的乘积。
返回
.
P26
轮压P
轮压是指一个车轮传递到轨道或地面上的最大垂直载荷。按工况不同，分为工作轮压和非工作轮压。单位为N。返回
桥架一侧直接支承在高架或高建筑物的轨道上，另一侧通过支腿支承在地面轨道或地基上时为半门式起重机械。返回
.
P43
门座起重机械的特点
门座起重机械是具有沿地面轨道运行、下方可通过铁路车辆或其他地面车辆的门形座架的可回转臂架型起重机械，是臂架类回转起重机械的一种典型机型（如图 1.5.8）。返回
.
P35
桥式起重机械
双梁桥式起重机械单梁桥式起重机械电动葫芦桥式起重机械悬挂起重机械返回
.
P36
门式起重机械
双梁门式起重机械
单梁门式起重机械
返回
.
P37
臂架型起重机械
门座起重机械
半门座起重机械
塔式起重机械
铁路起重机械
流动式起重机械
浮式起重机械

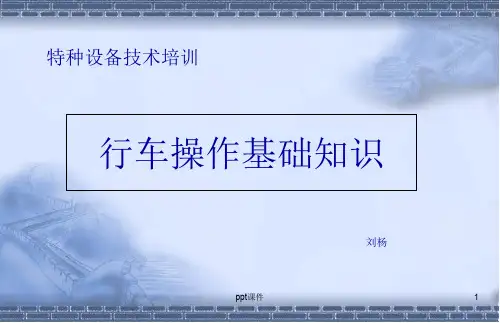

行车操作基本知识 ppt课件

特种设备技术培训
行车操作基础知识
ppt课件
刘杨
1
序
起重机:是现代各工业企业中实现生产过程机械化、
自动化、减轻繁重体力劳动、提高生产力的重要工具和设备。
本公司所使用的行车为：“电动单梁（悬挂）起重机”又称单梁行车，允许起重范围：5吨、10吨、 16吨；通为地面手柄控制操作，其操作简单、安全性高、使用性能强等特点。
检查人签名
稽核签名
注: 1、行车点检表由各行车负责人每班检查填写，正常打“√”，异常打“×”；
23、、有安故全障员的每行周车检请查在填备写注情栏况中并写存下档编。号、日期及简要说明，向设p备pt部课报件修并挂“禁止使用”牌；
32
行车操作技能考核评定表
考评时间：
No 分类
评定内容
1
了解行车部件名称，行车工作原理
ppt课件
18
11.两（多）人配合吊运
两（多）人配合吊运时，应区分（主）（宾），（主）为指挥。
1.“东”“西”方向运行时，以运行方向前方操作人员为（主）。
2.南”“北”方向运行时，以左侧操作人员为（主）。
3.四人以上配合吊运特殊物件时，应有主管人员统一指挥。（指挥人

员在指挥时不得操作行车）。
生产副总：
ppt课件
2
目录
1.认识行车 2.行车结构平面图 3.行车外观主要部件名称 4.电葫芦外观结构平面图 5.行车安全操作须知 6.操作人员的基本要求 7.行车操作作业标准
8.行车“十不吊” 9.稳钩（减摆）的基本操作方法 10.手柄—手柄按键分布 10.1手柄正确操作 10.2手柄控制须知—双手分工图 11.两（多）人配合吊运 12. 物件翻身

《起重机械》PPT课件_OK

38
39
40
2. 吊钩的制造及应用：
① 一般锻钩由20号钢（或Q235/16Mn）经锻造和冲压之后退火处理，再进行机械加工，热处理后表面硬度HB95-135.单钩制造和使用较方便，用于80吨以下的起重机上（通常0.25-30T），双钩常用于起重量较大或要求受力对称的地方（主要为5-100T的起重机）。
a．光面钢丝：NAT； b． A级镀锌钢丝：ZAA； c． AB级镀锌钢丝：ZAB； d． B级镀锌钢丝：ZBB。
2) 钢丝绳的结构型式：由钢丝绳外部向中
心进行标记，按层次逐层标明总股数，其后在括弧内标明股的结构；每股的结构由外向中心进行标记，标明该股的逐层钢丝根数。股的每层丝数(包括中心丝或纤维芯)用“+”号隔开。 31
一、麻绳
1. 麻绳麻绳的种类与用途：
2.
白棕绳
3. 麻绳混合麻绳
4.
线麻绳
5.
麻绳具有轻便、柔软、易捆绑等优点，
一般用于重量较小的重物的捆扎。但其强度较
低，一般麻绳的强度，只有相同直径钢丝绳的1
0％左右，而且易磨损、腐烂、霉变。其中白棕
绳强度较高，在起重作业中较多使用。
6.
19
2. 麻绳许用拉力的计算
⑤ 接头处不要打结使用。
⑥ 使用过程中，麻绳不要在尖锐或粗糙的物件或地面上拖拉。
⑦ 不要将麻绳和有腐蚀作用的化学物品接触。
⑧ 使用中的麻绳尽量避免雨淋或受潮。
22
二、化学纤维绳：
1. 化学纤维绳的种类和特点： ① 尼龙绳：强度是合成纤维中最大的一种，有特殊的承受冲击载荷的能力，不受碱和油类的影响，但怕酸，价格最贵。 ② 涤纶（聚酯）绳：其强度次于尼龙绳，伸长率小，不受酸和油类的影响，但怕碱。 ③ 维尼纶绳 ④ 丙纶（聚丙烯）绳

起重机机械PPT课件

2)卷扬机的安装 a 卷扬机安装时，可利用机座上的预留孔将机座固定在锚桩上，并选择地势稍高、视野良好、地基坚实的地方。 b 钢丝绳应从卷筒的下方引出，出绳方向接近水平。卷筒中心应与前面的第一个导向轮中心线垂直，两者的距离不小于15m（一般为卷筒长度的15～20倍），保证钢丝绳的最大偏角r≤1.5°～2°。 c 卷扬机在室外安装时，要有防雨、防潮和防尘措施，一般要搭简易工棚或活动操作室，要能看到被吊物件的起、落情况和地点。 d 安装后须检查卷扬机各处螺栓是否紧固，钢丝绳是否可靠，润滑是否充分，是否留有不少于三圈的安全圈。
韧性号
表面情况
捻制方法
标准号
股(根/每股) mm 公称抗拉强度/10 特光左交右交
Ⅰ 甲镀左同右同
Ⅱ 乙镀
GB1102—74
22
(4) 钢丝绳的选用、保养及报废标准：
a. 直径的选择：用钢丝绳所受的最大静拉力来确定直径。 b. 使用与保养： ①减少弯折次数，避免反向弯折。 ②滑轮和卷筒应有足够大的直径。 ③滑轮和卷筒的材料不应太硬。 ④在使用中，保持清洁、定期加注润滑油。
9
2、葫芦
应用广泛
•小型设备和各类重物的短距离移位安装 •大型构件吊装时的轴线找正 •较大的设备和构件运输时捆绑、拉紧捆绑绳索 •许多拆除工作中的扯、拽 •吊装轻型构件 •拉紧拔杆缆风绳 •可在水平、垂直、倾斜等任何方向使用
10
葫芦的分类
手板葫芦
手拉葫芦
手动葫芦
电动葫芦
气动葫芦
动力葫芦
11
3、滑车
17
按原理分：省力滑轮、增速滑轮。
18
b. 滑轮组的倍率 m ：钢丝绳承载的分支数。
c. 单联滑轮组的效率组及拉力 F ：

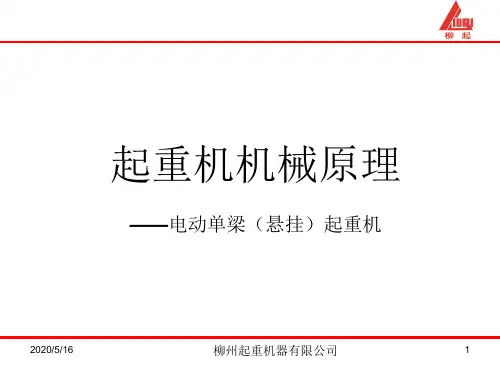

起重机机械原理——电动单梁(悬挂)起重机

2018/8/24
柳州起重机器有限公司
4
主要技术参数
一、电动单梁起重机的主要参数如下：（具体做法参数见随机图） 1、起重量：1～10t 2、跨度：7.5～31.5m 3、工作环境温度在－30～+40℃范围二、电动单梁悬挂起重机的主要参数如下：（具体做法参数见随机图） 1、起重量：0.5～5t 2、跨度：3～16m 3、工作环境温度在－20～+40℃范围
2018/8家！
2018/8/24
柳州起重机器有限公司
12
2018/8/24
柳州起重机器有限公司
8
结构概述
主、端梁连接结构电动单梁起重机，主梁端面与端梁侧面中间处连接，主、端梁连接为螺栓加减载凸缘（M20连接螺栓，材料45）。拆卸螺栓后可方便运输。电动单梁悬挂起重机，主梁在端梁中间下面，主、端梁用单铰（销轴）连接，使起重机各车轮能更好地与轨道接触，不致悬空。此外由于连接可拆，运输方便。葫芦式起重机运行机构采用分别驱动形式，驱动装置为“三合一” 电动机。电动单梁起重机是依靠两个主动轮分别连接着一套对称独立的驱动装置来驱动行走，每根端梁有一个主动轮，一个从动轮。其运行机构的车轮是装在端梁两端下部。电动单梁悬挂起重机是依靠两对主动轮分别连接着一套对称独立的驱动装置来驱动行走。每根端梁有两组车轮，每组有4个车轮，其中一组里有两个主动轮，其余6个是从动轮。其运行机构的车轮是装在端梁两端上面，挂在工字钢的下翼缘上。运行机构和端梁用单铰（销轴）连接。
2018/8/24
柳州起重机器有限公司
5
结构概述
（1）单梁起重机主要由三部分组成：桥架、电动葫芦和电气系统。见图1和图2。（相类似产品参见随机图）
图1 电动单梁起重机

(ppt版)起重机械(2)

悬臂长度：外悬伸的悬臂长度。
25
第二十五页，共四十页。
5 工作级别 (gōngzuò)
1 起重机的工作级别是反映起重机工作繁忙程度和载荷状态的技术参数。 2 起重机的工作繁忙程度用起重机的利用等级表示，即起重机在有效寿命年限内工作循环(xúnhuán)的总次数表示。工作循环 (xúnhuán)总次数越多，说明起重机利用等级越高，工作越繁忙，反之，工作循环(xúnhuán)次数越少，表示起重机利用等级越低，工作越清闲。 3 起重机的载荷状态表示起重机的主要机构——起升机构受载荷大小的轻重程度表示
26 第二十六页，共四十页。
起重机的载荷(zài hè)状态
27 第二十七页共四十页。
固定(gùdìng)回转臂架起重机
• 广泛适用于港口、码头(mǎ tou)、货场和货运中转站进行货物装卸作业。 • 本机型结构简单，工作噪音小，易于修理。可采用吊钩、抓斗两用，以满足不同货物的装卸作业要求。
轮胎式集装箱龙门(lónɡ mén)起重机的先进技术
采用16轮大车运行机构(jīgòu)可降低地面压力，满足起吊重型集装箱的要求。
16 第十六页，共四十页。
轮胎式集装箱龙门(lónɡ mén)起重机的先进技术
TPM〔Tire Pressure Moniter System 〕轮胎气压监测系统 (xìtǒng)随时显示轮胎气压和低压报警
6 第六页，共四十页。
仓库(cāngkù)及生产车间内部桥式起重机
7
第七页，共四十页。
码头(mǎ tou)上桥式起重机的使用
8
第八页，共四十页。
3.2门式起重机
门式起重机由金属架构、起升机构、运行机构，能够在港口码头和露天货场沿地面运行，完成货物装卸搬运(bānyùn)工作。

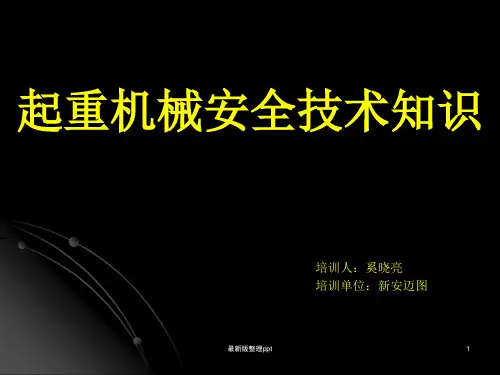

起重机械ppt课件

起重机械安全技术知识
培训人：奚晓亮培训单位：新安迈图
最新版整理ppt
1
起重机械的分类
轻小型起重设备升降机 --- 电梯起重机 --- 桥架式、缆索式、臂
架式
最新版整理ppt
2
一、轻小型起重设备
千斤顶滑车起重葫芦（手动、电动）绞车悬挂单轨系统
二、桥架起重机（行车）
组成：金属架构、机械传动设备、电器设备。
最新版整理ppt
13
司机在工作中的职责
13、重物接近或达到额定载荷时，应先做小高度、
短行程试吊后再平稳地进行起升与吊运。
14、重物下降至距地面30mm处时，应停车观察是
否安全再下降。
15、翻转吊载时，操作者必须站在翻转方向的反
侧，确认翻转方向处无其他作业人时再动作。
16、工作完毕，将起重机开到固定位置，切断电
电气控制系统
包括：电源引入器、控制电动机正反转的磁力启动器、起
升限位开关、手动最按新版整钮理pp开t 关等。
4
电动葫芦的结构（图片）
最新版整理ppt
5
操作者要求
1、身体必须健康，年满18周岁，视力在0.7以上无色盲症，听力能满足具体工作条件的要求。
2、能熟悉安全操作规章和掌握有关安全注意事项。
循环时间，使起重机不断连续工作，提高工作效率。
4、安全确保起重机在完好的情况下可靠有效地工作，在操
作中，严格执行起重机安全技术操作规程，不发生任何人
身和设备事故。
5、合理在了解掌握起重机性能和电动机机械特性的基础上，
根据吊物的具体状况，正确地操纵控制器并作到合理控制
，使起重机运转既安全而最又新版整经理pp济t 。
最新版整理ppt

起重机机械原理——电动单梁悬挂起重机PPT课件

THANK YOU
2019/8/5
限位开关和手动按钮开关等。大车运行机构：是SEW三合一驱动装置。
2019/8/5
柳州起重机器有限公司
11Байду номын сангаас
结构概述
安全制动装置 1、电动葫芦载荷制动器主要靠制动电动机来完成，后面的课时会具体说明。 2、轨道端部止挡及缓冲器 ①大、小车（电动葫芦）轨道端部止挡是为防止起重机或小车（电动葫芦）
从轨道两端出轨而设置的安全装置。
②电动葫芦小车上不设缓冲器，而是运行小车轮直接与轨道端部止挡相撞，因此，止挡与小车相碰面装有橡胶缓冲器。
③大车运行轨道端部止挡，其高度与起重机上大车缓冲器的高度相等，端部止挡的前面装有橡胶缓冲器。
3、极限位置限制器葫芦式起重机设有上升极限位置限制器和下降极限位置限制器；运行极限位
1
内容提要
1、相关照片 2、简介和用途 3、主要技术参数 4、结构概述
2019/8/5
柳州起重机器有限公司
2
相关照片
2019/8/5
柳州起重机器有限公司
3
简介和用途
1、本公司生产的单梁起重机有两种：LDA型电动单梁起重机和LX型电动单梁悬挂起重机，它是以电动葫芦为起升机构的起重机。葫芦式起重机与同吨位、同跨度的其它起重机相比有结构简单、自重量轻、造价低等优点。
当用工字钢主梁或组合形主梁（箱形加工字钢）时，电动葫芦运行在工字钢的下翼缘上。
当用箱形主梁时，电动葫芦运行在箱形主梁下盖板两侧的边缘上。按端梁结构形式分有型钢组合式端梁（电动单梁悬挂起重机用）
和箱形端梁（电动单梁起重机用）。箱形端梁是用钢板压延成U型槽钢，再组焊成端梁。
2019/8/5

《起重机械概论》课件

《起重机械概论》PPT课件
起重机械概论
课程介绍
该课程涵盖了起重机械的分类和结构、工作原理和运行，以及安全操作和维护等内容。学习本课程需要了解机械工程学、电气工程学和材料力学等相关知识点。
起重机械分类
按工作原理分
单臂起重机双臂起重机
按结构形式分
移动式起重机塔式起重机桥式起重机
起重机械工作原理和运行
1
涉及知识点
大力学
工作原理
2
机械臂
钢索系统
3
运行时的注意事项
运动机构
载荷范围
运动轨迹
振动干扰
起重机械的安全操作和维护
安全操作
操作培训载荷检查配备安全装置
维护
定期检查维修保养紧急处理
总结
1 起重机械的分类和特 2 起重机械的工作原理 3 起重机械的安全操作
ቤተ መጻሕፍቲ ባይዱ
点
和运行
和维护

最新第二章起重机械的构造与工作原理幻灯片课件

缆索起重机除了上述平移式外，还有径向式缆索起重机(一个塔架不动，另一个j 弧)，以及两个塔架都不动的固定式缆索起重机。承载绳有单索、双索或四索缆索起重取物装置有吊钩、吊罐或抓斗。
QY-16 160 240 67.4 250 160 100 170mm×140mm 850 260 200
QY-20 200 260 75.7 285 180 —— 170mm×130mm 1000 350 138
QY-30 300 390 72.4 290 180 _—— 204mm×160mm 1000 600 300
2．电动梁式起重机
当起重量不大时，一般l～100kN以下，起升高度为3～30m，多采用电动单梁起重机(见图2— 11)。这种起重机通常采用地面操纵。跨度不大时(L<10m)，可用一段工字钢作为主梁，跨度较大时常制成桁构梁[见图2—12(a)、(b)]或桁架梁 [见图2—12(c)]。桁构梁是超静定结构，下弦杆就是工字梁，以便电动葫芦小车行走。
锥形转子的电动机(见图2-9)，当电动机断电时，转子弹簧压向制动器，吊重保持平衡不动；当电动机接电时，锥形转子与定子间的磁力，吸引转子沿轴向移动，压缩弹簧，使制动器松开，电动葫芦运转。
图2-9锥形转子的电动机
第二章起重机械的构造与工作原理
第二节桥式类型起重机
一、粱式及桥式起重机 1．手动梁式起重机手动梁式起重机的起升机构采用手拉葫芦，小车、大车运行机构用曳引链人力驱动(贝图2-10)，这种起重机用于无电源或起重量不大的情况。
图2—7手拉葫芦构造 1一曳引链星轮；2一载重制动器；3一曳引链；4一载重链；5一载重链星轮； 6一主动星轮；7，8，9一传动齿轮用。
手拉葫芦广泛用于小型设备和重物的短距离吊装。起重量一般不超过100kN，最大可达200kN。在安装和维修工作中，常与三脚起重架或单轨行车配合使用，组成简易起重机械，吊运平稳、操作方便，它可以垂直起吊，也可以水平或倾斜使用，

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

柳州起重机器有限公司
4
主要技术参数
一、电动单梁起重机的主要参数如下：（具体做法参数见随机图）
1、起重量：1～10t 2、跨度：7.5～31.5m 3、工作环境温度在－30～+40℃范围二、电动单梁悬挂起重机的主要参数如下：（具体做法参数见随机图）
1、起重量：0.5～5t 2、跨度：3～16m 3、工作环境温度在－20～+40℃范围
限位开关和手动按钮开关等。大车运行机构：是SEW三合一驱动装置。
柳州起重机器有限公司
10
结构概述
安全制动装置 1、电动葫芦载荷制动器主要靠制动电动机来完成，后面的课时会具体说明。 2、轨道端部止挡及缓冲器 ①大、小车（电动葫芦）轨道端部止挡是为防止起重机或小车（电动葫芦）
从轨道两端出轨而设置的安全装置。
柳州起重机器有限公司
9
结构概述
葫芦式起重机的馈电方式：滑触线。葫芦式起重机的操纵方式：电动单梁起重机分为司机室和地面（有遥控和
不遥控）；电动单梁悬挂起重机只有地面操纵（有遥控和不遥控）。电动葫芦是由两个机构一个系统组成。两个机构是起升机构和运行机构，
一个系统是电气控制系统。 1、起升机构又称葫芦本体，是由四个装置组成： ①驱动装置（电动机）。 ②传动装置（减速器）。 ③制动装置（制动器）。 ④取物缠绕装置（吊钩滑轮组、卷筒、钢丝绳等）。 2、运行机构又称运行小车，是由四个装置组成： ①驱动装置（电动机）。 ②传动装置（减速器）。 ③制动装置（制动器）。 ④车轮装置（车轮）。 3、电气控制系统包括电源引入器、控制电动机正反转的磁力起动器、起升
起重机机械原理
——电动单梁（悬挂）起重机
1
内容提要
1、相关照片 2、简介和用途 3、主要技术参数 4、结构概述
柳州起重机器有限公司
2
相关照片
柳州起重机器有限公司
3
简介和用途
1、本公司生产的单梁起重机有两种：LDA型电动单梁起重机和LX型电动单梁悬挂起重机，它是以电动葫芦为起升机构的起重机。葫芦式起重机与同吨位、同跨度的其它起重机相比有结构简单、自重量轻、造价低等优点。
2、LDA型电动单梁起重机是按JB/T1306-2008设计、制造；LX电动单梁悬挂起重机是按JB/T2603-2008设计、制造。都是与CD1或MD1等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机.
①电动单梁起重机大车运行轨道是钢轨，钢轨铺设在车间的纵向钢梁上（或纵向钢筋混凝土梁上）。
②电动葫芦小车上不设缓冲器，而是运行小车轮直接与轨道端部止挡相撞，因此，止挡与小车相碰面装有橡胶缓冲器。
③大车运行轨道端部止挡，其高度与起重机上大车缓冲器的高度相等，端部止挡的前面装有橡胶缓冲器。
3、极限位置限制器葫芦式起重机设有上升极限位置限制器和下降极限位置限制器；运行极限位
置限制器是由行程限位开关与安全尺组成。 4、安全报警装置与载荷限制器当载荷到额定起重量的90％时，报警装置发出提示性报警信号；当载荷超
柳州起重机器有限公司
5
结构概述
（1）单梁起重机主要由三部分组成：桥架、电动葫芦和电气系统。见图1和图2。（相类似产品参见随机图）
图1 电动单梁起重机
柳州起重机器有限公司
6
结构概述
1、桥架
图2 电动单梁悬挂起重机 2、电气系统 3、电动葫芦
柳州起重机器有限公司
7
结构概述
桥架用来支承和移动载荷用，桥架由金属结构和运行机构组成。金属结构包括主梁、端梁及主、端梁连接三部分。运行机构由驱动装置（电动机）、传动装置（减速器）、制动装置（制动器）和车轮装置四部分组成。电动葫芦负责升降和横向移动载荷，电气系统由主回路和控制回路组成。
按主梁结构形式分有工字钢主梁、组合形主梁（箱形加工字钢）和箱形主梁。组合形主梁是用钢板压延成U型槽钢，再与工字钢和侧板组焊成箱形实腹梁。
当用工字钢主梁或组合形主梁（箱形加工字钢）时，电动葫芦运行在工字钢的下翼缘上。
当用箱形主梁时，电动葫芦运行在箱形主梁下盖板两侧的边缘上。按端梁结构形式分有型钢组合式端梁（电动单梁悬挂起重机用）
过额定起重量，超载限制器能自动切断起升电源，并发出禁止性报警信号。
柳州起重机器有限公司
11
谢谢大家！
柳州起重机器有限公司
12
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
13
葫芦式起重机运行机构采用分别驱动形式，驱动装置为“三合一” 电动机。电动单梁起重机是依靠两个主动轮分别连接着一套对称独立的驱动装置来驱动行走，每根端梁有一个主动轮，一个从动轮。其运行机构的车轮是装在端梁两端下部。
电动单梁悬挂起重机是依靠两对主动轮分别连接着一套对称独立的驱动装置来驱动行走。每根端梁有两组车轮，每组有4个车轮，其中一组里有两个主动轮，其余6个是从动轮。其运行机构的车轮是装在端梁两端上面，挂在工字钢的下翼缘上。运行机构和端梁用单铰（销轴）连接。
和箱形端梁（电动单梁起重机用）。箱形端梁是用钢板压延成U型槽钢，再组焊成端梁。
柳州起重机器有限公司
8
结构概述
主、端梁连接结构电动单梁起重机，主梁端面与端梁侧面中间处连接，主、端梁连
接为螺栓加减载凸缘（M20连接螺栓，材料45）。拆卸螺栓后可方便运输。
电动单梁悬挂起重机，主梁在端梁中间下面，主、端梁用单铰（销轴）连接，使起重机各车轮能更好地与轨道接触，不致悬空。此外由于连接可拆，运输方便。
②电动单梁悬挂起重机大车运行轨道是工字钢的下翼缘，工字钢固定在楼板的钢筋混凝土梁上。
3、为方便用户，电动单梁起重机有操纵室和地面（遥控或不遥控）两种操纵型式，操纵室又设有端面及侧面开门两种型式，以供用户选择使用；电动单梁悬挂起重机只有地面操纵型式（遥控或不遥控）。
4、葫芦式起重机普遍用于车间内和仓库中调运工件和抓取货物之用。它是依靠沿着厂房轨道方向的纵向移动，电动葫芦横向移动和吊钩的升降运动来进行工作。本产品为一般用途起重机，多用于机械制造、轻工食品、装配、维修、仓库、包装等场所。
