无侧限试模校验方法本方法适于新购的和使用中的无侧限试模的校验。
（一）技术要求1.1 外观：试模应无变形、生锈，内表面应光滑平整。
1.2 试模和上下压柱的尺寸：试模：直径150mm×高130mm 直径50±0.5mm高130±1mm上下压柱：厚40mm±0.2（二）校验用计量器具2.1 游标卡尺：量程300mm，分度值0.02mm2.2 钢直尺：量程300mm，分度值1mm（三）校验方法3.1 目测试模是否变形生锈，是否光滑平整。
3.2 用游标卡尺测量试模的内径和上下压柱的厚度，在两个垂直方向上测量，各测两个测点，取算术平均值。
3.3 用钢直尺测量试模的高度，各测两点取算术平均。
（四）校验结果处理校验结果符合技术要求为合格，合格者方可使用。
（五）校验周期一年。
（六）附录检验记录表格式。
无侧限试模校验记录仪器编号：_____________________校验人：复验人：日期：灌砂仪校验方法本方法适用于新的或使用中的灌砂仪的校验。
（一）概述灌砂仪用于现场测定基层或底基层、砂石路面及路基土、回填土的各种材料压实层的密度和压实度。
（二）技术要求2.1 外观：无明显变形锈蚀等，倒置圆锥与储砂筒两者之间所设阀门应开关灵活。
2.2 灌砂仪各组成部分的尺寸应符合下表规定：2.3 容积和密度标定的精度误差控制在5%以内。
（三）校验用标准器具3.1 电子天平：称量15kg ，感量0.5g 。
3.2 温度计：量程0~50℃，精度1℃。
3.3 游标卡尺：量程300mm ，分度值0.02mm 。
3.2 钢直尺：量程500mm ，分度值1mm 。
（四）校验方法4.1 外观：目测并手动检查开关是否灵活。
4.2 用游标卡尺测量各部位直径。
4.3 用钢直尺测量各部位深度。
4.4 标定罐容积的测量：称取标定罐及平板玻璃盖板的质量(m 1)，精确至0.5g 。
向罐内徐徐注入饮用水直至水面凸出罐口内缘，然后用玻璃板沿罐口迅速滑行，使其紧贴罐口水面（水面无气泡为止），擦干罐外水分，称取罐、水、玻璃板总质量m 2，并测量水温，精确至1℃。
无机结合料无侧限抗压强度试模校验规程
一、总则
该试模用于测定水泥和石灰无机结合料稳定土(包括稳定细、中、粗粒土)试件的无侧限抗压强度(一组六、九、十三个)。
二、技术要求
1试模为高∶直径＝1∶1的圆柱体，内表面壁光滑，用于紧固的螺栓扭动无阻碍。
2试模尺寸：为高×直径＝φ150×150±0.2mm，
＝φ100×100±0.2mm，
(适用于粗粒土，最大粒径不超过40mm)
三、校验用标准器具
游标卡尺：量程300mm、分度值为0.02mm
四、校验方法
1试模内壁
2试模尺寸
3用游标卡尺测量试模的直径、高，各重复两次，取平均值。
4直观检查试模内壁光滑程度。
五、校验结果评定
无侧限抗压强度试模的外观与尺寸均满足技术要求，视为合格。
六、校验周期
校验周期可根据具体使用情况而定，但相邻两次校验时间间隔不得超过12个月。

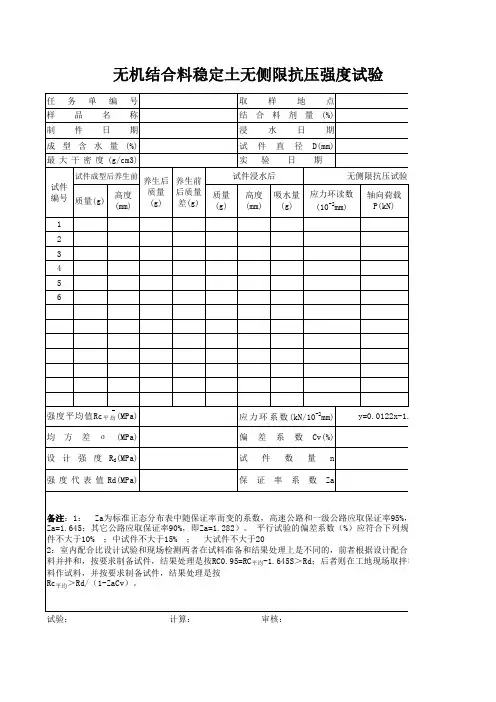

无机结合料无侧限抗压强度试模校验记录。
无侧限抗压强度试模校验方法
1技术要求：
1.1试模内径为150±土0.5mm，高度230±土1mm的金属圆筒。
1.2试模内表面（工作面）应光滑平整，不得有砂眼、裂纹及划伤。
1.3试模在成型试件时不得产生变形。
2校验方法：
2.1尺寸测量：用卡尺测定试模的各种尺寸，准确至0.1mm，试模的内径取十字对称上下四个断面四次测定结果的平均值，高度取十字对称四次测定结果的平均值。
2.2外观校验：外观校验应在明亮处目测。
3校验用参考器具仪器：
游标卡尺，量程300mm，精度0.02mm。
4校验合格后方能使用。
5在使用过程中如有异常情况时，应不定时校验。
6校验周期为1年。
7记录：无侧限抗压强度试模校验记录表
8校验方法的编写依据：
JTJ057-94之T0805-94的相关要求
无侧限抗压强度试模校验记录。

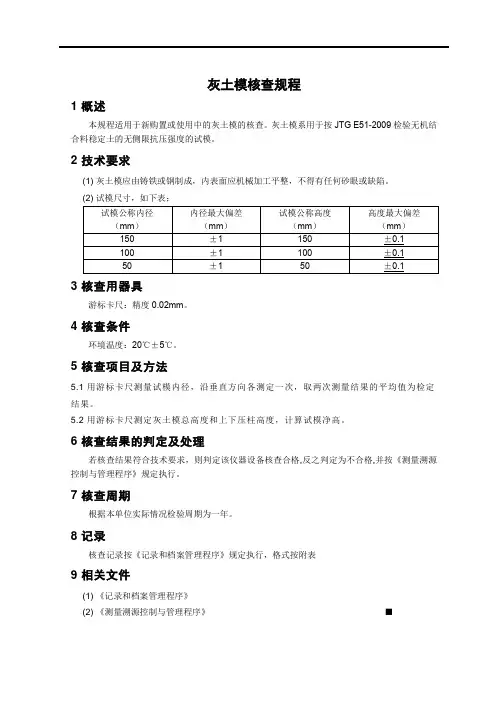

灰土模核查规程
1 概述
本规程适用于新购置或使用中的灰土模的核查。
灰土模系用于按JTG E51-2009检验无机结合料稳定土的无侧限抗压强度的试模。
2 技术要求
(1) 灰土模应由铸铁或钢制成，内表面应机械加工平整，不得有任何砂眼或缺陷。
(2) 试模尺寸，如下表；
3 核查用器具
游标卡尺：精度0.02mm。
4 核查条件
环境温度：20℃±5℃。
5 核查项目及方法
5.1 用游标卡尺测量试模内径，沿垂直方向各测定一次，取两次测量结果的平均值为检定结果。
5.2 用游标卡尺测定灰土模总高度和上下压柱高度，计算试模净高。
6 核查结果的判定及处理
若核查结果符合技术要求，则判定该仪器设备核查合格,反之判定为不合格,并按《测量溯源控制与管理程序》规定执行。
7 核查周期
根据本单位实际情况检验周期为一年。
8 记录
核查记录按《记录和档案管理程序》规定执行，格式按附表
9 相关文件
(1) 《记录和档案管理程序》
(2) 《测量溯源控制与管理程序》■
共1 页第1 页
仪器设备核查记录
仪器设备名称：灰土模仪器设备编号：
核查器具编号：环境条件：。
1、范围
本方法适用于新购以及使用中的无侧限试模的核查。
2、技术要求
2.1 外观：表面光滑，无明显缺陷和锈蚀。
2.2 无侧限试模几何尺寸：
2.2.1 150mm*150mm试模：内径为（150±0.2）mm，壁厚为（10±0.1）mm，试筒高度为（230±0.2）mm，放入上下垫块后筒内余高为（150±0.1）m；2.2.2 100mm*100mm 试模：内径为（100±0.2）mm，壁厚为（10±0.1）mm，试筒高度为（180±0.2）mm，放入上下垫块后筒内余高为（100±0.1）mm。
3、核查项目
3.1 外观检查。
3.2 试模内径、壁厚、试筒高度及放入垫块后筒内余高。
4、核查环境及核查器具
4.1 核查环境：校准工作应在室内进行，环境温度（25±10）℃, 相对湿
度≦85%，核查现场应洁净，周围无影响核查结果的振动、污染、腐蚀性气体。
4.2 核查器具：游标卡尺量程不小于 300mm，分度值不大于 0.02mm。
5、核查方法
5.1 外观检查：按本方法 2.1 条要求对仪器的外观进行检查。
5.2 用游标卡尺分别测量试模的内径、壁厚、试筒高度及放入垫块后筒内余高，每120°测量1次，共测量 3次，取平均值。
6、核查周期
核查周期一般不超过 6 个月，使用中可根据实际情况增加核查次数。
7、结果处理
填写内部核查记录表（表 GRJC-TGHC-009），提交审核确认。
表 GRJC-TGHC-009 记录编号：。
混凝土试模校验规程本规程适用于新的或使用中的混凝土试模校验。
1.总则混凝土试模是用于按GB/T50081-2002测试混凝土力学性能试验和GBJ82-85测试混凝土长期性和耐久性制作试件用模具。
对试模定期检查，应根据试模的使用频率来决定，至少每半年检查一次。
4.2用游标卡尺，测量每边长度及直径，其值应符合2.2条要求。
4.3用角度规测量各相邻面的角度，其值应符合2.3条要求。
4.4用钢板直尺、塞尺测量试模各内表面的平整度，其值应符合2.4条要求。
4.5校验结果评定新的或使用中的试模必须全部符合2.1~2.4条的规定。
无侧限抗压强度试模校验规程本规程适用于新的或使用中的无侧限抗压强度试模校验。
1.总则无侧限抗压强度试模是用于按JTJ057-94测试无机结合料稳定土试件专用模具。
对试模定期检查，应根据试模的使用频率来决定，至少每年检查一次。
2.技术要求新的或使用中的试模必须全部符合2.1~2.5条的规定。

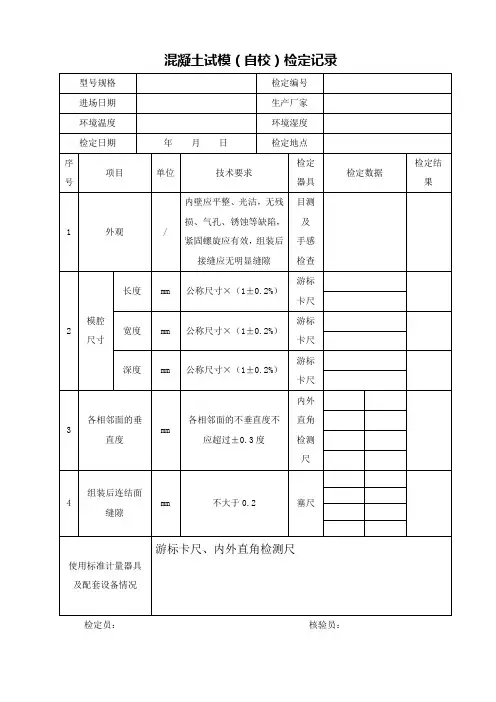

混凝土试模校验记录表试模规格：150*150*150校验编号：0101无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0202校验编号：0202校验员：审核员：校验日期：年月日无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0203校验编号：0203校验员：审核员：校验日期：年月日无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0204校验编号：0204校验员：审核员：校验日期：年月日无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0208校验编号：0208校验员：审核员：校验日期：年月日无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0209校验编号：0209校验员：审核员：校验日期：年月日无侧限抗压强度试模校验记录表试模尺寸：150*230试模编号：0210校验编号：0210校验员：审核员：校验日期：年月日。
