人教版九年级物理教师用书补充练习--第19章 生活用电(附答案)

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

新人教版九年级物理第十九章生活用电一．选择题1．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器,乙处应装开关C．当用电器功率增大时,通过保险丝的电流就增大D．当保险丝熔断后,可以用铜丝代替2．明香同学周六放假回家后,发现家里的一盏电灯不亮了．于是她闭合开关S,用试电笔测试如图中的a、b、c、d四点时,只有d点不发光（如图）,则电路的故障可能是（）A．开关s接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了3．关于家庭电路和安全用电,下列说法不正确的是（）A．家庭电路中的熔丝熔断,一定是发生了短路B．使用测电笔辨别火线或零线时,手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座4．下列做法不符合用电原则的是（）A．控制灯的开关要接在零线上B．更换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线要及时更换5．如图所示的做法中符合安全原则的是（）A．雷天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地6．小军学完初中知识,恰逢家中电灯不亮（如图所示）,他闭合开关后,兴冲冲地拿起试电笔测试图中的a、b、c、d四点时,发现只有b点不发光,请你帮他分析可能发生的故障是（）A．火线与零线短路B．b、c之间某处断路C．a、d之间某处短路D．灯丝断了7．关于家庭电路的下列做法,不符合安全用电常识的是（）A．发现有人触电,应首先切断电源B．检修电路故障时,应尽量在通电情况下作业C．有金属外壳的用电器,金属外壳一定要接地D．为了保证电路安全,家里尽量不要同时使用多个大功率电器8．关于家庭电路和安全用电,以下说法正确的是（）A．保险丝烧断一定是发生了短路B．开关要接在火线与用电器之间C．只有36V的电压才是安全的D．家用电器的金属外壳可以不接地9．如图是某家庭电路的一部分,下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关,甲处应装电灯,乙处应装开关D．断开开关S时,站在地上的人接触A点或B点都不会触电10．发现有人触电后,应立即采取的正确措施是（）A．赶快把触电人拉离电源或用剪刀剪断电线B．赶紧去叫医护人员来处理C．赶快切断电源或用干燥的木棍将电线挑开D．同时发生火灾先泼水灭火11．有一次,小华在将台灯插头插入家庭电路的插座时,室内电灯突然全部熄灭,原因可能是（）A．插头与插座接触不良B．台灯的灯丝断了C．台灯的灯座内短路D．台灯的插头内短路12．如图所示,教室内两盏日光灯有一个开关控制,以下电路中能反映它们正确连接的是（）A．B．C．D．13．小强同学家的空气开关跳闸后,手动使它复位,但又立即跳起,导致这种现象的原因不可能是（）A．电路中有短路现象B．电路中出现了断路现象C．电路中总功率过大D．空气开关的额定电流过小二．填空题14．请根据如图完成如图所示的家庭电路的连接．15．在家庭电路的连接中,插座与灯泡是_________（选填“串联”或“并联”）的;保险丝要串联在_________（选填“火线”或“零线”）上．16．在家庭电路中,火线和零线之间的电压是_________V;图中哪些图所示情况会发生触电事故:_________．17．在家庭电路中,电热水器正常工作的电压为_________伏,它与家中的空调器是_________连接的（选填“串联”或“并联”）,家庭中每月的耗电量用_________表计量．18．家庭照明电路的电压为_________V,电能表是用来测量_________能的仪表．如图所示,当闭合开关S 时,灯L闪亮一下后熄灭,而室内其它用电器仍正常工作,则灯L处_________（填“开路”或“短路”）．19．如图所示,当电路中的开关都断开时,站在地上的人不小心手接触电路中的_________点,他会触电．（选填“A”或“B”）．20．请在如图所示的家庭电路中,以笔画线代替导线,将一个两孔插座和楼梯的两个带自动开关与螺口的路灯接入电路．21．电暖器接入电路时与其他家用电器的连接方式是_________（选填“串联”或“并联”）．某家庭电路中电能表的示数为,若一个“220V 800W”的电暖器单独正常工作5h,则该电暖器消耗电能是_________kW•h,此时电能表的示数将变为_________．22．小莉学完家庭用电知识后,安装了某房间的照明电路（如图）,经检查发现有三处错误,它们是:_________, _________,_________（填写字母代号并说出错误原因）．23．小明一家装修新居,卫生间新安装的“浴霸”正常工作电压是_________伏,它上面有换气扇、取暖灯和照明灯,这些装置之间是_________（选填“串”或“并”）联的;换气扇工作时将电能主要转化为_________能．24．如图所示是家庭电路的一部分,其中_________（选填“A”或“B”或“C”）是火线,AB两根电线之间的电压是_________V．三．解答题25．请用笔画线表示导线,将如图中的电灯、开关和插座接入家庭电路中．26．请你根据图中所给信息,分别把“灯泡”、“开关”的符号填到空白处,并在a、b、c三根导线中找出地线并标出．27．如图是某家庭的部分电路,请把灯泡、插座连接到电路之中,要求电路连接符合安全用电原则．第十九章生活用电参考答案与试题解析一．选择题1 C．2 D．3 ACD．4 A、5 D．6 B．7 B．8 B．9 B．10 C．11 D．12 A．13 B．二．填空题1415并联;火线．16．220;甲和丙．17．220;并联;电能．18．220、电、开路．19．A．20．如图．21．并联;4;03660．22．B插座错误的串联在火线上、D开关错误的控制零线、F灯泡的螺口错误的接火线、顶部错误的接零线．24．A;220．三．解答2526．如图．27．如下图:23．220;并;机械．。

第19章 生活用电一、选择题（每题3分，共54分）2．（3分）（2012•义乌市）有关测电笔的使用，下列说法正确的是（）4．（3分）（2012•南京）如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）带金属外壳的用电器使用合格的三孔插座多个大功率用电器同时使用一个插座8．（3分）（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，9．（3分）（2006•孝感）小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯10．（3分）（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）11．（3分）（2011•黔东南州）小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）14．（3分）（2012•钦州）如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（）15．（3分）（2012•毕节地区）今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用电的“对”“错”抢答赛，提出以下说法，其中应回答“对”的是（）16．（3分）（2010•柳州）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示．下列说法正确的是（）17．（3分）（2010•大连）如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）18．（3分）（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）二、填空题（每空2分，共24分）19．（4分）（2012•绥化）如图所示是家庭电路的一部分，其中_________（选填“A”或“B”或“C”）是火线，AB两根电线之间的电压是_________V．20．（4分）（2012•连云港）家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装_________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_________．21．（6分）（2011•大庆）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B 两个位置应该接开关和电灯，那么开关应接在_________（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_________段发生_________（填“断路”或“短路”）故障．22．（6分）（2012•毕节地区）小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示_________．电源线插头的三个脚如图乙所示，脚E 是把洗衣机的外壳与_________相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是_________．23．（4分）（2010•长春）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是_________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_________（选填“C”或“D”）插脚接火线．三、作图题（共22分）24．（12分）（2011•杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．25．（10分）（2011•攀枝花）如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．参考答案与试题解析一、选择题（每题3分，共54分）2．（3分）（2012•义乌市）有关测电笔的使用，下列说法正确的是（）4．（3分）（2012•南京）如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）可知，电路中的电流会变大，因此需要更换干路中的带金属外壳的用电器使用合格的三孔插座8．（3分）（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，9．（3分）（2006•孝感）小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯10．（3分）（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）11．（3分）（2011•黔东南州）小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（），14．（3分）（2012•钦州）如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（）15．（3分）（2012•毕节地区）今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用电的“对”“错”抢答赛，提出以下说法，其中应回答“对”的是（）16．（3分）（2010•柳州）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示．下列说法正确的是（）17．（3分）（2010•大连）如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）18．（3分）（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）二、填空题（每空2分，共24分）19．（4分）（2012•绥化）如图所示是家庭电路的一部分，其中A（选填“A”或“B”或“C”）是火线，AB两根电线之间的电压是220V．20．（4分）（2012•连云港）家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装空气开关；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该接地．21．（6分）（2011•大庆）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B 两个位置应该接开关和电灯，那么开关应接在B（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的gf段发生断路（填“断路”或“短路”）故障．22．（6分）（2012•毕节地区）小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示允许通过的最大电流为10A．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与大地相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是三脚插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线．23．（4分）（2010•长春）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D（选填“C”或“D”）插脚接火线．三、作图题（共22分）24．（12分）（2011•杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．25．（10分）（2011•攀枝花）如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．。

2020--2021人教物理第十九章：生活用电课后练含答案人教物理第十九章-生活用电1、正确使用测电笔时，当笔尖接触火线，氖管发光，人却没有被电的感觉，原因是通过人体的电流很小，使电流很小的元件是（）A．笔内的氖管B．笔内的电阻C．笔内的弹簧D．笔尾的金属体2、下列有关家庭电路和安全用电的说法正确的是( )A.图中开关的连接是错误的B.家庭电路中各个用电器应该是并联的C.使用试电笔时手指不可以碰到笔尾金属体D.保险丝熔断可能是由用电器的总功率过大引起的3、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。

你认为主要原因是（）A．晚间电热水壶两端电压低于早晨电热水壶两端电压B．晚间大气压升高，水的沸点升高，需要的热量比早晨多C．晚间环境温度比早晨温度偏低D．晚间烧水的热量散失比早晨多4、（双选）当有人触电时，下列做法正确的是（）A．将触电人用手拉开 B．用剪刀剪断电线C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救5、下列说法中正确的是（）A. 我国家庭电路的电压值为220VB. 家庭电路中开关与其所控制的用电器是并联的C. 家庭电路中，同时工作的用电器越多，总电阻越大D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大6、关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电流越大，总电阻越大B．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝，发生短路时，会因为电流过大而烧毁导线D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电流比电炉丝的电流小7、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（）A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220VC．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正8、如图所示的家庭电路图中，白炽灯甲和乙分别灯标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A. 电路中两灯是并联的B. 甲灯的安装和插座的连接都是正确的C. 电路中两灯同时发光时，甲灯更亮一些D. 用试电笔分别正确接触M和N点时，试电笔的氖管均发光9、下列关于家庭电路和安全用电常识的说法，错误的是（）A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连10、（双选）如图所示的几种情况，会发生触电事故的有（）A．B．C．D．11、家庭照明电路电压为V，电灯与电视机、洗衣机等家用电器之间是联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻。

一、选择题1．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小3．关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰6．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的7．在如图的家庭电路中，当闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点时，发现只有测a点时测电笔的氖管不发光，那么可能发生的故障是（）A．ab之间某处断路B．cd间某处断路C．开关处短路D．电灯灯丝断了8．如图所示是家庭电路的一部分，下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地C．使用试电笔辨别火线时，手指要接触笔尖金属体D．灯泡与开关的连接符合安全用电原则9．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．10．下列实例中，符合安全用电要求的是（）A．使用绝缘层破损的电线B．洗衣机的金属外壳安装接地线C．用湿抹布擦拭正在工作的台灯D．未断开电源的情况下更换灯泡11．下列操作符合安全用电原则的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．用电器的三脚插头可改用两脚插头使用C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，应立即切断电源12．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电13．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。

第19章生活用电一．选择题（共18小题）1．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（）A．家里保险丝熔断，一定是用电器功率过大造成的B．可以用铜丝和铁丝代替保险丝C．发现有人触电时，应立即用手把他拉开D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故2．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A．我国的家庭电路的电压为220VB．家用空气净化器的电功率约为2000WC．半导体收音机的工作电流约为50mAD．实验室用1m长普通铜导线的电阻约为0.05Ω3．如图为试电笔的结构及使用方法。

下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的4．如图所示的甲、乙、丙三种情况（甲站在地面上，乙、丙站在木凳上），可能发生触电事故的是（）A．甲、乙B．乙、丙C．甲、丙D．甲、乙、丙5．小雅放学回到家中，闭合开关后灯泡不亮，于是他用试电笔检测插座的两孔（如图所示），发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯丝断了B．灯泡短路C．火线断路D．插座短路6．欢欢家的电路简化后如图所示，由该电路可知（）A．a 线是零线，b 线是火线B．电能表是测量用电器总功率的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地7．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光8．如图是家庭电路的一部分。

物理第十九章生活用电单元试题一、单选题1．在正常使用的家庭电路中，空气开关突然“跳闸”。

对于“跳闸”的可能原因的分析，下列说法中最合理的是（ ）A ．将插头插入双孔插座中时，双孔插座中的两个导线头相互接触B ．灯泡中的灯丝烧断C ．断开电灯的开关时，开关中的两个导线头相互接触D ．用遥控器关闭电视机2．如图所示，表示两盏白炽灯的两只插座的安装电路图，其中一项安装错误的是（ ）A ．插座CB ．插座DC ．A 灯及开关D ．B 灯及开关3．将图所示完好的接线板连入家庭电路中，闭合某插座控制开关S ，其对应指示灯D 发光。

再将台灯插头插入该插座，台灯与指示灯能同时发光。

则（ ）A ．该接线板的内部连接线只有火线和零线两根导线B ．图中B 、C 两孔间电压为220 VC ．将试电笔插入图中A 孔，试电笔氖管发光D ．若图中指示灯D 损坏，则台灯不亮4．如图所示的电路中，正常发光的三盏灯中突然有两盏灯2L 、3L 。

熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光.造成这一现象的原因是（ ）A ．一定是插座发生短路了B ．一定是进户的零线BD 之间断了C ．一定是进户的零线BC 之间断了D ．一定是进户的零线CD 之间断了5．如图所示，属于安全用电的是（ ）A ．B ．C ．D ．6．电流通过导体会发热，电流的热效应有时会引起火灾，但合理利用会为人们服务．关于电流的热效应，下列说法不正确的是（ ）A ．电热毯是利用电流热效应来取暖的B ．为了避免电流热效应带来的危害，使用电熨斗时不可长期离开C．为了避免电流热效应带来的危害，保险丝应尽量减少发热D．为了避免电流热效应带来的危害，电脑机箱内要装风扇散热7．如图所示是小明“探究熔丝熔断原因”的实验电路图，小明用一根导线接在B、D间，开关闭合，熔丝熔断.下列说法正确的是（）A．熔丝熔断时，灯泡会被烧坏B．熔丝熔断时，熔丝中的电流大于导线AB中电流C．若将导线不接在B、D间，接在A、B间，熔丝会熔断D．若B、D间不接导线，用灯泡替代AB间导线接入电路，熔丝不会熔断8．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（）A．甲图用电器总电阻过大B．甲图支路过多C．乙图发生了短路D．乙图灯泡断路9．如图所示，甲、乙分别为“热得快”热水器的简易图和电路图。

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

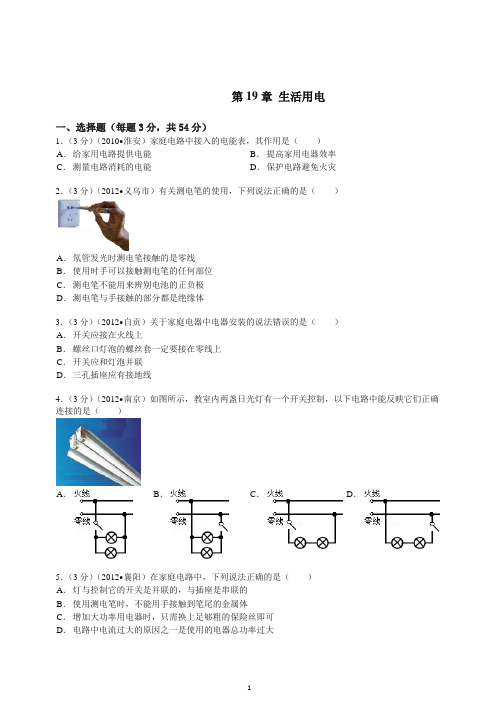

】第19章生活用电一、选择题（每题3分，共54分）1．（3分）（2010•淮安）家庭电路中接入的电能表，其作用是（）A．给家用电路提供电能B．提高家用电器效率C．测量电路消耗的电能D．保护电路避免火灾2．（3分）（2012•义乌市）有关测电笔的使用，下列说法正确的是（）A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体3．（3分）（2012•自贡）关于家庭电器中电器安装的说法错误的是（）A．开关应接在火线上B．螺丝口灯泡的螺丝套一定要接在零线上C．开关应和灯泡并联D．三孔插座应有接地线4．（3分）（2012•南京）如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）A．B．C．D．5．（3分）（2012•襄阳）在家庭电路中，下列说法正确的是（）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．增加大功率用电器时，只需换上足够粗的保险丝即可D．电路中电流过大的原因之一是使用的电器总功率过大6．（3分）（2012•宜昌）如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线7．（3分）小明、小红学习了电学的知识后，有了以下对话，其中正确的有（）A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电8．（3分）（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A．灯座短路B．灯座断路C．灯丝断路D．灯泡的接头短路9．（3分）（2006•孝感）小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡（220V 40W）就会变暗，他先后做了如下猜想，其中正确的是（）A．通过灯泡的电流变小了B．火线与零线间的电压变大了C．干路中的电流变小了D．家庭电路中的总电阻变大了10．（3分）（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联11．（3分）（2011•黔东南州）小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）A．火线与零线短路B．电灯的灯丝断了C．a、d之间某处短路D．b、d之间某处断路12．（3分）（2012•凉山州）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰13．（3分）（2011•广州）根据表中所提供的数据，可以确定适宜制作保险丝的是（）金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻Ω0.206 0.017 0.096 0.053在标准大气压的熔点/℃328 1083 1535 3410A．铅B．铜C．铁D．钨14．（3分）（2012•钦州）如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（）A．人不会触电，因为没有电流通过人体B．人会触电，因为有较大的电流通过人的左右手和心脏C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D．人会触电，因为有电流经过人的右手、双脚流入大地15．（3分）（2012•毕节地区）今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用电的“对”“错”抢答赛，提出以下说法，其中应回答“对”的是（）A．如果发生了触电事故，直接用金属杆去挑搭在触电人身上的电线B．若没有保险丝，可用细铜丝代替C．控制家用电器的开关应该安装在零线上D．对人体的安全电压不高于36V16．（3分）（2010•柳州）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示．下列说法正确的是（）A．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座17．（3分）（2010•大连）如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）A．a c间断路，bd间断路B．a c间断路，eb间断路C．a c间断路，ed间断路D．e b间断路，cd间短路18．（3分）（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路二、填空题（每空2分，共24分）19．（4分）（2012•绥化）如图所示是家庭电路的一部分，其中_________（选填“A”或“B”或“C”）是火线，AB 两根电线之间的电压是_________V．20．（4分）（2012•连云港）家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装_________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_________．21．（6分）（2011•大庆）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在_________（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_________段发生_________（填“断路”或“短路”）故障．22．（6分）（2012•毕节地区）小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示_________．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与_________相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是_________．23．（4分）（2010•长春）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A 孔接的是_________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_________（选填“C”或“D”）插脚接火线．三、作图题（共22分）24．（12分）（2011•杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．25．（10分）（2011•攀枝花）如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．参考答案与试题解析一、选择题（每题3分，共54分）1．（3分）（2010•淮安）家庭电路中接入的电能表，其作用是（）A．给家用电路提供电能B．提高家用电器效率C．测量电路消耗的电能D．保护电路避免火灾考点：电功的实质．专题：压轴题．分析：要解答本题需掌握：电能表是测量电流做功的多少的仪表．解答：解：家庭电路中电能表的作用是测量电路中消耗的电能的仪表．故A、B、D错误．故选C．点评：本题主要考查学生对电能表的作用的了解和掌握，是一道基础题．2．（3分）（2012•义乌市）有关测电笔的使用，下列说法正确的是（）A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体考点：测电笔的使用．专题：应用题．分析：用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．解答：解：A、当测电笔笔尖接触火线时，氖管发光的是火线，氖管不发光的是零线．故说法错误．B、使用测电笔时，笔尖接触要检测的导线，因此手不能接触笔尖金属体笔．故说法错误．C、测电笔是来鉴别火线与零线，测电笔不能辨别电池的正负极．故说法正确．D、使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体．故说法错误．故选C．点评：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体．3．（3分）（2012•自贡）关于家庭电器中电器安装的说法错误的是（）A．开关应接在火线上B．螺丝口灯泡的螺丝套一定要接在零线上C．开关应和灯泡并联D．三孔插座应有接地线考点：家庭电路的连接．专题：应用题．分析：（1）灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡．（2）三孔插座中多出的一个孔是用来接地线的，目的就是为了防止触电．解答：解：A、家庭电路中，为了安全用电，开关应接在火线上，故A正确、不符合题意；B、螺丝口灯泡在连接时，螺丝套一定要接在零线上，以防止换灯泡时发生触电事故，故B正确、不符合题意；C、控制灯泡的开关应与灯泡串联，若并联可能会造成电源的短路现象，故C不正确、符合题意；D、为了防止家用电器漏电、造成触电事故，所以三孔插座应有接地线的，故D正确、不符合题意．故选C．点评：本题考查了家用电路中电灯、开关的连接和三孔插座的作用；有金属外壳的用电器要通过三孔插座接地线，是为了防止外壳带电造成触电事故，连接时按“左零右火、上接地”的原则进行连接．4．（3分）（2012•南京）如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）A．B．C．D．考点：家庭电路的连接．专题：应用题；图析法．分析：并联电路中，各用电器工作时互不影响，用电器的开关应该连接在火线上．解答：解：一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关，故选A．点评：本题考查的根据串并联电路的特点判断家庭电路的连接情况．5．（3分）（2012•襄阳）在家庭电路中，下列说法正确的是（）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．增加大功率用电器时，只需换上足够粗的保险丝即可D．电路中电流过大的原因之一是使用的电器总功率过大考点：家庭电路的连接；测电笔的使用；家庭电路电流过大的原因．专题：应用题；压轴题．分析：（1）家庭电路中的灯与控制它的开关是串联的，灯与插座是并联的；（2）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；（3）增加大功率用电器时，根据公式I=可知，电路中的电流会变大，因此需要更换干路中的导线和保险丝．（4）电路中电流过大的原因有两个：一是短路；二是用电器的总功率过大．解答：解：A、灯与控制它的开关是串联的，与插座是并联的．故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．故B错误；C、增加大功率用电器时，由于电路中的电流变大，不但要换上足够粗的保险丝，还要更换干路中的通电导线．故C错误；D、电路中电流过大的原因之一是使用的电器总功率过大，正确．故选D点评：此题考查的知识点比较多，有对家庭电路中灯与开关和插座的连接方式、测电笔的正确使用方法、电路中电流过大的原因等的考查．需要同学们掌握一些基本的用电常识，题目难度不大．6．（3分）（2012•宜昌）如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线考点：测电笔的使用；插座的构造与工作方式；安全用电原则．专题：应用题．分析：本题根据测电笔的使用方法、三孔插座的作用及安全用电的常识进行分析判断．解答：解：A、试电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故A握法错误；B、带金属外壳的用电器应接地，故应使用三孔插座；故B正确；C、大功率电器电流较大，若多个电器同时使用同一个插座，会使导线上电流过大，而发生事故，故C做法错误；D、由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故；故D错误；故选B．点评：在用电时，重要的是一定杜绝家庭电路的短路或总功率过大，防止火灾的发生．7．（3分）小明、小红学习了电学的知识后，有了以下对话，其中正确的有（）A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电考点：安全用电原则．专题：电与热、生活用电．分析：（1）家庭电路中开关接在灯泡和火线之间，断开开关，切断火线，操作更安全；（2）有人触电，立即切断电源，这是安全用电原则；（3）金属外壳的用电器是三脚插头，当接入三孔插座时，金属外壳和地线相连，当金属外壳的用电器漏电时，地线把人体短路，防止触电事故的发生；（4）正确使用测电笔时不会发生触电事故．解答：解：A、家里的电灯开关应接在火线和灯泡之间更安全．此选项错误；B、发现有人触电要立即切断电源．此选项正确；C、把三脚插头最上面一个脚弄断后，插入两孔插座使用，当金属外壳的用电器漏电时，容易发生触电事故．此选项错误；D、用试电笔检测电路时，只要用手接触笔尾金属体，不接触笔尖金属体，站在地上使用也是安全的．此选项错误．故选B．点评：掌握家庭电路中开关、灯泡、三孔插座、两孔插座、保险丝等正确连接方法和测电笔的正确使用．8．（3分）（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A．灯座短路B．灯座断路C．灯丝断路D．灯泡的接头短路考点：家庭电路的故障分析．专题：应用题．分析：保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路．把另一只灯泡插入该灯座的一瞬间，发生保险丝熔断，问题出在该灯的灯头上．解答：解：A、如果灯座短路，将第一只灯泡插入灯座时，保险丝就会烧断，灯不能发光，故A错；B、如果灯座断路，将第一只灯泡插入灯座时，灯不能发光，故B错；C、如果灯丝断路，电路中无电流，不会引起电流过大而烧坏保险丝，故C错；D、灯泡的接头短路，将灯泡插入灯座时，会发生短路，电路中的电流过大，会使灯泡接口冒出火花，同时保险丝烧断，故D正确．故选D．点评：本题考查了学生对短路及现象的了解与掌握，考查学生排查家庭电路故障的能力，体现了学以致用，好题！9．（3分）（2006•孝感）小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡（220V 40W）就会变暗，他先后做了如下猜想，其中正确的是（）A．通过灯泡的电流变小了B．火线与零线间的电压变大了C．干路中的电流变小了D．家庭电路中的总电阻变大了考点：家庭电路的组成；并联电路的电流规律；欧姆定律的应用；电阻的并联．专题：应用题；压轴题．分析：当晚上到用电高峰时，再将标有220V 1500W的热得快接入电路，根据并联电路电流的特点可知，家庭电路的总电流变大；根据U=IR可知，在输送导线的电阻不变时，总电流越大，家庭电路分得的电压就越小；因家用电器的额定电压是220V，所以当电压小于220V时就会使灯泡不能正常工作．解答：解：A、家庭电路两端的电压减小，故通过灯泡的电流变小了；B、火线与零线间的电压变小了，而不是变大了；C、干路中的电流增大了，而不是减小了；D、由并联电路电阻特点可知，家庭电路中电阻越并越小；故选A．点评：本题考查了利用欧姆定律和并联电路电流的特点分析家庭电路电压、电流、电阻的变化．10．（3分）（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联考点：家庭电路的故障分析；家庭电路的连接．专题：应用题；压轴题．分析：当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路；插座与指示灯是并联的；指示灯与开关是串联的．解答：解：A、B、“跳闸”的原因是接线板中的电路发生了短路，造成电路电流过大，而不是电路断路；故A错误；B正确；C、接线板上的多个插座与指示灯互不影响，所以它们是并联的；故C错误；D、接线板上的开关与指示灯应该是串联的；故D错误；故选B．点评：一说到“跳闸”，学生可能首先会想到是由于电路出现短路或家用电器总功率过大造成电流过大而出现的“跳闸”，忽视了漏电保护器的作用是当有漏电或人触电时，它也能自动断开电路．11．（3分）（2011•黔东南州）小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）A．火线与零线短路B．电灯的灯丝断了C．a、d之间某处短路D．b、d之间某处断路考点：家庭电路的故障分析．专题：应用题．分析：测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；用测电笔测试a、c、d三点，氖管都发光，这说明a、c、d与火线是连通的，问题出在bc之间，据此判断．解答：解：用测电笔测试a、c、d三点，氖管都发光，这说明从火线到d点之间的电路都是完好的，没有开路；而测电笔测试b点时，氖管不发光，这说明b点到火线之间的导线出现开路，由此可以判断出是b、d之间某处断路．故选D．点评：本题考查了家庭电路故障的判断、测电笔的使用，反应同学学以致用的能力．12．（3分）（2012•凉山州）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰考点：熔断器的作用及保险丝的选择方法；家庭电路电流过大的原因．专题：应用题；错解分析题．分析：家庭电路中的保险丝熔断，是由于电路中的电流过大引起的，而产生电流过大的原因有两个：一是发生了短路，另一个是用电器总功率过大．解答：解：A、根据P=UI可得：I=，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断；B、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断；C、如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断；D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝．故选B．点评：解决本题的关键是要知道保险丝是怎样来保护家庭电路的，并结合各种情况分析电路中电流大小的变化．13．（3分）（2011•广州）根据表中所提供的数据，可以确定适宜制作保险丝的是（）金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻Ω0.206 0.017 0.096 0.053在标准大气压的熔点/℃328 1083 1535 3410A．铅B．铜C．铁D．钨考点：熔断器的作用及保险丝的选择方法；熔点和凝固点；焦耳定律在实际中的应用．专题：应用题；信息给予题；比较思想．分析：保险丝通常安装在火线上，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．家庭电路中保险丝若用电阻率小、熔点高的物质保险丝，则保险丝不能熔断，起不到保险作用．解答：解：保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q=I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．故选A．点评：本题主要考查根据保险丝的工作原理，分析得出保险丝制作材料的规格和要求．14．（3分）（2012•钦州）如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（）A．人不会触电，因为没有电流通过人体B．人会触电，因为有较大的电流通过人的左右手和心脏C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D．人会触电，因为有电流经过人的右手、双脚流入大地考点：触电危害及常见的触电类型与预防．专题：应用题；电与热、生活用电．分析：家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．解答：解：虽人站在干燥的木凳上，但一只手握火线，另一只手握零线，在两手之间形成电流通路，有较大的电流通过人的左右手和心脏，故发生触电事故；故选B．点评：本题考查了常见触电的两种类型．我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．15．（3分）（2012•毕节地区）今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用电的“对”“错”抢答赛，提出以下说法，其中应回答“对”的是（）A．如果发生了触电事故，直接用金属杆去挑搭在触电人身上的电线B．若没有保险丝，可用细铜丝代替C．控制家用电器的开关应该安装在零线上D．对人体的安全电压不高于36V考点：触电危害及常见的触电类型与预防；安全用电原则．专题：应用题．分析：A、发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；B、保险丝是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用铜丝代替，因铜丝的熔点高，就起不到保护电路的作用；C、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全；D、对人体而言，只有不高于36V的电压才是安全的．解答：解：A、如果发生了触电事故．要立即切断电源，使接触者尽快脱离电源，故A错；B、当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用铜丝代替，因铜丝的熔点高，就起不到保护电路的作用，故B错；C、如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故，故C错；D、对人体的安全电压不高于36V，故D正确．故选D．点评：本题考查了安全用电的原则：不接触低压带电体，不靠近高压带体．注意开关要接在电灯和火线之间是为了在换电灯时防止触电．16．（3分）（2010•柳州）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示．下列说法正确的是（）。

一、选择题1．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了4．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。

当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。

由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路5．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故6．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的7．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

第十七章欧姆定律练习一1、如图是家庭电路的一部分，则（）A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”的正确连接顺序为“2”“1”“3”C．图中接错元件是“5”D．图中元件连接完全正确2、下列关于电路的说法中，正确的是（）A、家用电器应串联接入电路B、控制家用电器的开关必须安装在火线上C、为了安全，保险丝应尽可能选择较粗的D、使用试电笔时，手指应与笔尖接触3、使用测电笔来判别照明电路的火线和零线时，手必须接触，当笔尖接触导线时，若氖管发光，则导线是线。

4、如图所示是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（）A B C D5、下列做法中，符合安全用电原则的是（）A、使用电笔时，手按住笔尾金属体，用笔尖接触被测导线B、用湿布擦正亮着的台灯灯泡C、在电线上晾晒湿衣服D、有人触电时，直接用金属杆去挑搭在触电人体上的电线6、某同学家中所有的灯原来都正常发光，现突然全部熄灭了，检查保险丝发现并未烧断用测电笔测试室内火线与零线，氖管都发光．该同学对故障作了下列四种判断，其中正确的是（）A．灯泡全部烧坏了B．室内线路某处短路C．进户火线断路D．进户零线断路7、关于家庭电路的说法不正确的是（）A．洗衣机使用三孔插座能防止人触电B．电灯的开关装在火线或零线上都可以C．使用测电笔可以辨别家庭电路中的火线和零线D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障8、下列做法中符合安全用电的是（）A、电水壶工作时使用两孔插座B、电视天线距输电线较近C、用湿布擦拭灯具D、有些大功率用电器配套用的三脚插头内安装保险丝9、下列事例中符合安全用电原则的是（）A．B．C．D．10、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路B．a、d之间某处断C. b、c之间某处断路D．电灯的灯丝断了11、当有人触电时，应及时采取的措施是（）A、立即用手把触电人体拉开B、立即去找电工来处理C、切断零线或者切断火线D、要立即切断电源，然后再进行急救12、对人体来说，安全电压应是（）A、36VB、不高于36VC、低压D、不高于220V13、不用湿手触摸用电器的原因是（）A、湿手的电阻非常大B、湿手电阻比干手电阻小C、水是导体容易导电D、以上说法都不正确14、下列做法不符合安全用电原则的是（）A、遇到有人触电先切断电源B、将洗衣机的金属外壳接地C、及时更换破损的导线D、用湿手拔用电器插头15、人体触电事故，产生的原因是（）A、人体带了电B、人体中有电流C、人体有电压D、通过人体的电流超过一定值16、发现人触电后，应采取的正确措施是（）A．赶快把触电人拉离电源B．赶快去叫医护人员来处理C．赶快切断电源或用干燥的木棒将电线挑开D．赶快用剪刀剪断电源线17、高压输电线路的铁塔顶端有一条（或两条）比下面线细金属线（如图1～图2 ），它作用是（）A．加强铁塔的稳定性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用18、下列做法中，符合安全用电原则的是（）A、在电线上晾衣服B、洗衣机、电冰箱的电源插头用的是两线插头C、用湿布擦拭电气设备D、发现有人触电，要先切断电源再进行急救19、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是．乙产生的原因是．第十九章练习一答案1、C2、B3、金属笔卡火4、D5、A6、D7、B8、D9、D 10、C 11、D 12、B 13、B 14、D 15、D 16、C 17、C 18、D 19、用电器总功率过大短路。
