数控车床与普通车床的区别1、采用了全封闭或半封闭防护装置数控车床采用封闭防护装置可防止切屑或切削液飞出，给操作者带来意外伤害。

2、采用自动排屑装置数控车床大都采用斜床身结构布局，排屑方便，便于采用自动排屑机。

3、主轴转速高，工件装夹安全可靠。

数控车床大都采用了液压卡盘，夹紧力调整方便可靠，同时也降低了操作工人的劳动强度。

4、可自动换刀数控车床都采用了自动回转刀架，在加工过程中可自动换刀，连续完成多道工序的加工。

5、主、进给传动分离数控车床的主传动与进给传动采用了各自独立的伺服电机，使传动链变得简单、可靠，同时，各电机既可单独运动，也可实现多轴联动。

6、普通车床他是手动操作，灵活，同样大的设设备承受的力距大。

加工曲面，车床为加工带锥度和圆弧等的产品麻烦。

它只有主轴电机。

上刀用手摇动拖板。

没有检测装置和显示装置，数显的除外。

加工单件产品方便。

2.数控车床他是数控系统控制一切，走刀，转速，进给，能廓加工。

同样大的设设备承受的力距要小些，各部位要精密些，能方便加工各自曲面。

它有检测装置和显示装置。

适合大批量件的生产。

与普通机床相比，数控机床有如下特点：（1)优点1.加工精度高，具有较高的加工质量；2.可进行多坐标的联动，能加工形状复杂的零件；3.加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；4.机床本身的精度高、刚性大,可选择有利的加工用量，生产率高（一般为普通机床的3~5倍）；5.机床自动化程度高，可以减轻劳动强度；6.批量化生产，产品质量容易控制；（2）缺点1.对操作人员的素质要求较低，对维护人员的技术要求较高。

2.但其加工路线不易控制，不像普通机床一样直观。

3.其维修不便，技术要求较高；4.工艺不易控制数控机床是使用数控程序来控制机床实现自动加工的。

与普通机床相比，数控机床适应性强，适合单件、小批量复杂工件的加工；加工精度高，数控机床的脉冲当量普遍可达0.001mm/脉冲；生产效率高，可以在一台机床上实现多工序连续加工，大大提高了生产效率；劳动强度低，自动化程度高；良好的经济效益；有利于生产管理的现代化。

普通机床与数控机床的区别数控机床——是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床。

数控机床与普通机床的主要区别在于：数控机床带有数控系统（程序控制系统），可以通过编制程序来实现自动化加工。

而普通机床没有该特性。

一、数控机床对零件的加工过程，是严格按照加工程序所规定的参数及动作执行的。

它是一种高效能自动或半自动机床，与普通机床相比，具有以下明显特点：1、适合于复杂异形零件的加工数控机床可以完成普通机床难以完成或根本不能加工的复杂零件的加工，因此在宇航、造船、模具等加工业中得到广泛应用。

2、加工精度高3、加工稳定可靠实现计算机控制，排除人为误差，零件的加工一致性好，质量稳定可靠。

4、高柔性加工对象改变时，一般只需要更改数控程序，体现出很好的适应性，可大大节省生产准备时间。

在数控机床的基础上，可以组成具有更高柔性的自动化制造系统—FMS。

5、高生产率数控机床本身的精度高、刚性大，可选择有利的加工用量，生产率高，一般为普通机床的3～5 倍，对某些复杂零件的加工，生产效率可以提高十几倍甚至几十倍。

6、劳动条件好机床自动化程度高，操作人员劳动强度大大降低，工作环境较好。

7、有利于管理现代化采用数控机床有利于向计算机控制与管理生产方面发展，为实现生产过程自动化创造了条件。

8、投资大，使用费用高9、生产准备工作复杂由于整个加工过程采用程序控制，数控加工的前期准备工作较为复杂，包含工艺确定、程序编制等。

10、维修困难数控机床是典型的机电一体化产品，技术含量高，对维修人员的技术要求很高。

二、由于数控机床的上述特点，适用于数控加工的零件有：1、批量小而又多次重复生产的零件；2、几何形状复杂的零件；3、贵重零件加工；4、需要全部检验的零件；5、试制件。

三、其他方面的区别及容易引起的误解：1、通常数控机床加工过程不需要人为去操作，定好原点及编制好数控程序即可。

第2章数控机床的典型结构与部件2.1 数控机床的结构特点及要求2.1.1数控机床的结构特点由于数控机床的控制方式和使用特点，使数控机床与普通机床在机械传动和结构上有显著的不同，其特点有：（1）采用高性能的无级变速主轴及伺服传动系统，机械传动结构大为简化，传动链缩短。

（2）采用刚度和抗振性较好的机床新结构，如动静压轴承的主轴部件、钢板焊接结构的支承件等。

（3）采用在效率、刚度、精度等各方面较优良的传动元件，如滚珠丝杠螺母副、静压蜗杆副以及塑料滑动导轨、滚动导轨、静压导轨等。

（4）采用多主轴、多刀架结构以及刀具与工件的自动夹紧装置、自动换刀装置和自动排屑、自动润滑冷却装置等，以改善劳动条件、提高生产率。

（5）采取减小机床热变形的措施，保证机床的精度稳定，获得可靠的加工质量。

2.1.2数控机床的结构要求及措施1．提高机床的静、动刚度在数控机床加工过程中，加工精度除了取决于数控系统，还取决于数控机床本身的精度。

而由机床床身、导轨工作台、刀架和主轴箱的几何精度和变形所产生的误差取决于它们的结构刚度，并且这些误差在加工过程不能进行人为的调整和补偿。

因此，必须把移动件的重量和切削力引起的弹性变形控制在最小限度之内，以保证加工精度和表面质量。

为了提高机床的静刚度，在机床结构上常采用以下措施。

1）为提高机床主轴的刚度，常采用三支承结构，并且选用刚性好的双列短圆柱滚子轴承和角接触向心推力轴承，以减小主轴的径向和轴向变形。

2）为提高机床整体的刚度，常采用筋板结构。

表2-1给出了方形截面立柱在加筋前后的静刚度比值。

从表中可以看出，加筋板后相对弯曲刚度和扭转刚度均提高。

表2-1 方形截面立柱加筋前后的静刚度比值加筋形式相对质量相对弯曲刚度相对扭曲刚度1 1 11.24 1.17 1.381.34 1.21 8.861.63 1.32 17.73）在大型数控机床中，移动载荷对机床边形有较大的影响。

常采用液压平衡和重快平衡来减少构件的变形，如图2-1所示，利用重块有效地减小主轴箱左右移动对横梁变形的影响。

数控铣床与普通铣床在结构上的区别数控铣床是在一般铣床的基础上发展起来的一种自动加工设备，两者的加工工艺基本相同，结构也有些相似。

数控铣床有分为不带刀库和带刀库两大类。

其中带刀库的数控铣床又称为加工中心。

数控铣床与普通铣床在结构上的区别数控铣床是在一般铣床的基础上发展起来的，两者的加工工艺基本相同，结构也有些相似，但数控铣床是靠程序控制的自动加工机床，所以其结构也与普通铣床有很大区别。

1、典型数控铣床生产厂家的机械结构主要由基础件、主传动系统、进给传动系统、回转工作台及其他机械功能附件等几部分组成。

2、数控铣床的机械结构，首先从数字控制技术特点看.由于效控机床采用了伺服电机，应用数字技术实现了对机床执行部件工作顺序和运动位移的直接控制，传统机床的变速箱结构被取消或部分取消了，因而机械结构也就大大简化了。

数字控制系统还要求机械系统有较高的传动刚度和无传动间隙，以确保控制指令的执行和控制品质的实现。

同时.由于计算机水平和控制能力的不断提高，同一台机床上允许更多功能部件的同时执行所需要的各种辅助功能已成为可能，因而数控铣床的机械结构比传统机床具有更高的集成化功能要求。

3、从制造技术的发展要求看，伴随着各种新材料和新工艺的出现，以及市场竞争之间对降低成本的要求，金属切削加工正朝着切削速度和精度越来越高、生产效率越来越高和系统越来越可靠的方向发展。

这就要求在传统机床基础上发展起来的数控机床精度要更高.驱动功率更快，机械机构的动\静、热态刚度更好，工作更可靠，能实现长时间的连续运行和尽可能少的停机时间。

4、数控铣床的基础件，数控铣床的基础件通常是指床身、立柱、横梁、工作台、底座等结构件，其尺寸较大(俗称大件)，并构成了机床的基本框架。

其他部件附着在基础件上，有的部件还需要沿着基础件运动。

由于基础件起着支撑和导向的作用，因而对基础件的要求是刚度好。

以上就是关于数控铣床与普通铣床在结构上的区别介绍，另外提醒数控铣床和普通铣床的操作人员，设备用完之后不要放在一边就不管了，还需要很好的维护，具体的维护方法可以咨询猎修网的资深猎客。

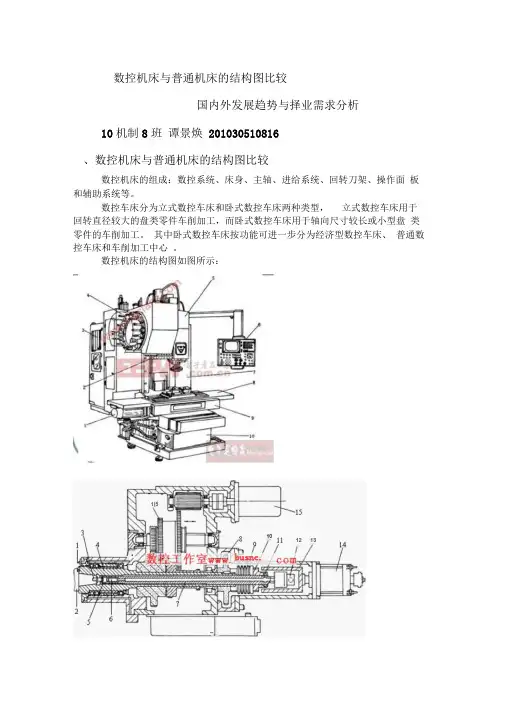

数控机床与普通机床的结构图比较国内外发展趋势与择业需求分析10机制8班谭景焕201030510816、数控机床与普通机床的结构图比较数控机床的组成：数控系统、床身、主轴、进给系统、回转刀架、操作面板和辅助系统等。

数控车床分为立式数控车床和卧式数控车床两种类型，立式数控车床用于回转直径较大的盘类零件车削加工，而卧式数控车床用于轴向尺寸较长或小型盘类零件的车削加工。

其中卧式数控车床按功能可进一步分为经济型数控车床、普通数控车床和车削加工中心。

数控机床的结构图如图所示：1(510 r.-12 13busnc.其特点有：1、自动化程度高，数控机床集中了机、电、数控、气、液等综合技术，从最初的单台数控机床发展到目前的单机多轴、柔性加工单元、柔性制造系统。

2、适应性强，用数控机床生产，准备周期短、灵活性强，为多品种小批量生产和新产品的研制提供了方便条件。

3、精度咼4、效率咼5、减轻劳动强度、改善劳动条件6有利于生产管理的现代化普通机床的结构图如图所示：由于数控机床是在普通机床的基础上改进的，普通机床具有的功能数控机床基本上都具有，并且在此基础上改进和研制开发出新的功能。

数控机床与普通机床结构图比较在传统的普通机床中，主运动一般采用多轴乘积式分级变速机构，系统构造复杂，传动链长，从而导致传动精度低且动态性能差。

现代数控机床多采用直流或交流调速电机驱动主轴的转动，由电机加无级调速或者很少几级分级变速实现传动，分级变速采用3、4对变速齿轮或塔轮，这种传动方式的传动链断，不仅传动精度高而且实现自动控制比较容易。

数控机床的进给运动都采用伺服系统，因而步进电机，滚珠丝杆、滚动导轨或滚动支承等功能元件的应用愈来愈普遍，使得进给箱与滑板箱的构造也得以简化。

二、数控机床在国内外的发展趋势与择业需求分析国内外发展趋势目前，数控机床的发展日新月异，高速化、高精度化、复合化、智能化、并联驱动化、、极端化、绿色化已成为数控机床发展的趋势和方向。

一、数控机床与普通机床的区别数控机床对零件的加工过程，是严格按照加工程序所规定的参数及动作执行的。

它是一种高效能自动或半自动机床，与普通机床相比，具有以下明显特点：1、适合于复杂异形零件的加工数控机床可以完成普通机床难以完成或根本不能加工的复杂零件的加工，因此在宇航、造船、模具等加工业中得到广泛应用。

2、加工精度高3、加工稳定可靠实现计算机控制，排除人为误差，零件的加工一致性好，质量稳定可靠。

4、高柔性加工对象改变时，一般只需要更改数控程序，体现出很好的适应性，可大大节省生产准备时间。

在数控机床的基础上，可以组成具有更高柔性的自动化制造系统—FMS。

5、高生产率数控机床本身的精度高、刚性大，可选择有利的加工用量，生产率高，一般为普通机床的3～5倍，对某些复杂零件的加工，生产效率可以提高十几倍甚至几十倍。

6、劳动条件好机床自动化程度高，操作人员劳动强度大大降低，工作环境较好。

7、有利于管理现代化采用数控机床有利于向计算机控制与管理生产方面发展，为实现生产过程自动化创造了条件。

8、投资大，使用费用高9、生产准备工作复杂由于整个加工过程采用程序控制，数控加工的前期准备工作较为复杂，包含工艺确定、程序编制等。

10、维修困难数控机床是典型的机电一体化产品，技术含量高，对维修人员的技术要求很高。

二、数控机床的适用范围由于数控机床的上述特点，适用于数控加工的零件有：1、批量小而又多次重复生产的零件；2、几何形状复杂的零件；3、贵重零件加工；4、需要全部检验的零件；5、试制件。

对以上零件采用数控加工，才能最大限度地发挥出数控加工的优势。

数控机床——是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床。

数控机床与普通机床的主要区别在于：数控机床带有数控系统（程序控制系统），可以通过编制程序来实现自动化加工。

而普通机床没有该特性。

机床机械结构1、数控机床与普通机床比较，具有下列特点：(1)所选用电机的区别普通的交流异步电机或传统的直流调速电机已逐步被新型的交流伺服电机和直流伺服电机所代替。

(2)变速范围大(3)转速高，功率大(4)主轴速度的变换迅速可靠数控机床主传动系统主要有以下三种配置方式：（1）带有变速齿轮的主传动（如图a）（2）通过带传动的主传动（如图b）（3）由伺服电动机直接驱动的主传动2、数控机床主轴的变速形式(1)带有变速齿轮的主传动通过少数几对齿轮变速，使之成为分段无级变速，确保低速时有足够的扭矩，以满足主轴输出扭矩特性的要求。

滑移齿轮的移位大都采用液压拨叉或直接由液压缸带动齿轮来实现。

2）通过带传动的主传动带传动主要应用在小型数控机床上，具有如下优点：①无滑动，传动比准确；②传动效率高，可达98％以上；③传动平稳，噪声小；④使用范围较广，速度可达50m/s，传动比可达10左右，传递功率由几瓦至数十千瓦。

⑤维修保养方便，不需要润滑。

同步带传动也有许多不足之处，如其安装时中心距要求严格，带与带轮制造工艺较复杂，成本高。

同步带又称复合三角带，端面为多楔型，它利用同步带的齿形与同步带轮的轮齿依次相啮合来传递运动或动力。

同步带传动能满足数控机床主传动高速、大转矩和不打滑的传动要求，在数控机床主传动系统中得到广泛的应用。

(3)由伺服电动机直接驱动的主传动这种主传动方式大大简化了主轴箱体与主轴的结构，有效地提高了主轴部件的刚度，但主轴输出扭矩小，电动机发热对主轴的精度影响较大，主要用于高速轻载的中小型机床。

这种主传动所采用的电动机一般为直流主轴电机，在低于特定转速时为恒扭矩输出，高于特定转速时为恒功率输出。

机床的主轴部件是机床重要的部件之一，它带动工件或刀具执行机床的切削运动。

因此数控机床主轴部件的精度、抗振性和热变形对加工质量有直接的影响。

主轴部件包括：1主轴轴承2刀具的自动夹紧机构3主轴的准停装置(1)数控机床的主轴轴承配置形式如图所示：①前支承采用圆锥孔双列圆柱滚子轴承和双向推力角接触球轴承组合，后支承采用成对角接触球轴承（a）。
