V锥流量计常用类型及选型须知

流量传感器技术选型1、流量传感器技术选型对瓦斯抽放管道内流量的准确测量，是煤矿瓦斯抽放系统做到计量准确、运行正常的重要条件之一。

目前，国内有的瓦斯抽放管道流量计采用的是涡街流量传感器，涡街流量传感器的优点是输出为脉冲频率信号、压损较小、无转动部件、结构简单。

但涡街流量传感器受其检测原理的影响，也存在明显的不足，特别是在大管径(大于Φ250mm)、低流速(5m/s)的情况下，满管式涡街流量传感器产生的漩涡信号非常微弱，检测元件根本无法检测正确的信号，导致涡街流量传感器在此种情况下测量误差非常大，有的涡街流量传感器生产商针对这个缺点，提出了“等流变径”的现场解决方法，通过缩小管径将流速提高到满管式涡街流量传感器能够正确测量的范围(5 m/s~35 m/s)，这种方法虽然能解决流量的测量问题，但是又引出另一个问题——压损大，对压损要求非常严格的瓦斯抽放系统来说,“等流变径”这种方法不应是优选的。

如果用插入式涡街传感器来解决大管径、低流速的测量问题，又存在测量精度无法达到CDM项目的技术要求。

众所周知，与满管式涡街流量传感器相比较，插入式涡街传感器本来就存在测量精度差的缺点，再说插入式涡街传感器本来检测的就是管道内的“点流速”，通常插入式涡街传感器的传感头安放在管道的中央，检测到的是管道中最高流速，以检测到最高流速作为管道的平均流速，测量误差大是不言而喻的。

对于计量精度要求高的CDM项目，此种流量检测方法也不应是优选的。

鉴于涡街流量传感器在瓦斯管道流量测量中存在的这些问题，在此设计方案中，我们选择V锥流量传感器来检测瓦斯管道中的流量。

2、V锥流量传感器的测量原理V锥流量传感器是近年发展起来的一种差压式流量传感器，目前正在其它工业领域如：石化、热能、供水等广泛地应用。

与其他差压流量传感器一样，都是基于密闭管道中能量相互转化的伯努利定律，即在稳定流场情况下，管道中的流速与差压的平方根成正比。

测量出差压即可计算出流体的流速。

InstructionManual FLM系列V锥流量传感器使用说明书淄博福罗斯得流量仪表制造有限公司1、简介以孔板、喷嘴、文丘里管为代表的差压流量计成功的应用于流量检测已愈百年。

然而孔板流量计由于自身结构上的缺陷，即采用中心收缩式获取差压的方法，带有一些重大的缺点。

如：流出系数不稳定、线性差、重复性不高，准确度因受诸多因素的影响也不高，易积污和易被磨损，压损较大，量程比（范围度）小，现场安装条件高，要求直管段过长等。

如何克服上述的缺点，人们对节流装置的优化改进工作一直没有中断，但都是围绕中心收缩这一方法的改进和改良。

近十几年来，人们从认识论上产生了质的飞跃，既将流体节流收缩到管道轴线中心的概念演变成利用同轴安装在管道中的尖圆锥将流体逐渐地收缩到管道内边壁，通过测量此锥体前后差压来测量流量。

由此，带来了革命性的变化，为差压式流量计的发展揭开了崭新的一页。

2、开箱验收所有FLM系列V锥流量传感器在发货前都在工厂进行过彻底的检查和测试。

到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重，请立即与运输部门交涉，并请致电供货方淄博福罗斯得流量仪表制造有限公司销售部联系。

请仔细阅读本使用手册，并完全理解其内容，若有不明白的地方请致电本仪表的销售供货方之技术服务部释疑。

2.1检查型号及技术规格仪表的型号和技术规格可以从流量传感器的铭牌上找到，检查一下该技术规格是否与本手册型号规格和技术规格一致。

与淄博福罗斯得流量仪表制造有限公司联系时，请说明型号和编号。

2.2附件仪表到货时，请确认下列附件是否装箱：2.3储存需知如果本仪表需要储存一段时间，特别要注意一下几点：（1）用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2）根据以下条件选择储存位置：●不要放置在风雨中；●不要置于有振动冲击的地方；●温度和湿度因为：温度：-30～60℃湿度：5～80%RH (避免结露)2.4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。

v锥流量计安装形式及注意事项及操作规程v锥流量计安装形式及注意事项V锥流量计是一种差压流量计，属高精度、高稳定性的新型差压式流量仪表。

和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。

v锥流量计紧要有以下几种安装形式：1、管道法兰式：是指流量计两端有安装法兰。

与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（dn50mm～3000mm）。

此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。

2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。

法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。

此中安装方法与涡街流量计（≤300mm）安装方法相同。

3、小口径一体化式：适用口径≤dn40mm，介质温度≤120℃的流体。

该结构是把差压变送器直接与塔形流量计组合成一个整体。

二者之间无导压管、取压阀、三阀组。

使安装变的特别简单（与涡街流量计安装方法相同）。

差压变送器调整零点时需要关闭工艺管道的阀门，就可以调零。

注意：此安装方式，不能用于测量高温介质的场合，是由于高温介质会进入差压变送器测量室内，损坏变送器测量膜片。

4、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。

该结构成本相对较低（削减4片法兰的成本），属于一次性安装。

一般用于较大口径的场合。

5、常规流体一体化式：是指介质温度≤120℃的流体，适用管径：dn50～dn3000、生产厂家依据不同的流体和用户要求，出厂时在流量计上为用户焊接（或装配）好阀门和三阀组。

在现场安装时由用户把流量计与变送器组装在一起即可。

6、蒸汽一体化式：是指测量蒸汽流量时，把变送器与塔形流量计组装在一起，变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件，从而取消了导压管并大大简化了取压结构。

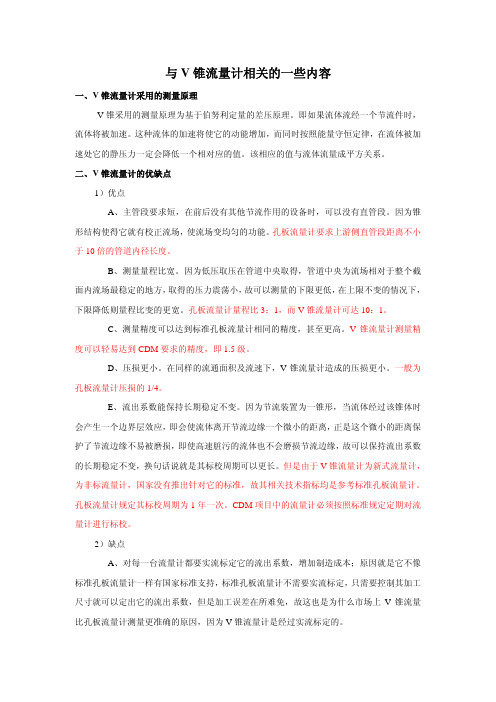

与V锥流量计相关的一些内容一、V锥流量计采用的测量原理V锥采用的测量原理为基于伯努利定量的差压原理。

即如果流体流经一个节流件时，流体将被加速。

这种流体的加速将使它的动能增加，而同时按照能量守恒定律，在流体被加速处它的静压力一定会降低一个相对应的值。

该相应的值与流体流量成平方关系。

二、V锥流量计的优缺点1）优点A、主管段要求短，在前后没有其他节流作用的设备时，可以没有直管段。

因为锥形结构使得它就有校正流场，使流场变均匀的功能。

孔板流量计要求上游侧直管段距离不小于10倍的管道内径长度。

B、测量量程比宽。

因为低压取压在管道中央取得，管道中央为流场相对于整个截面内流场最稳定的地方，取得的压力震荡小，故可以测量的下限更低，在上限不变的情况下，下限降低则量程比变的更宽。

孔板流量计量程比3：1，而V锥流量计可达10：1。

C、测量精度可以达到标准孔板流量计相同的精度，甚至更高。

V锥流量计测量精度可以轻易达到CDM要求的精度，即1.5级。

D、压损更小。

在同样的流通面积及流速下，V锥流量计造成的压损更小。

一般为孔板流量计压损的1/4。

E、流出系数能保持长期稳定不变。

因为节流装置为一锥形，当流体经过该锥体时会产生一个边界层效应，即会使流体离开节流边缘一个微小的距离，正是这个微小的距离保护了节流边缘不易被磨损，即使高速脏污的流体也不会磨损节流边缘，故可以保持流出系数的长期稳定不变，换句话说就是其标校周期可以更长。

但是由于V锥流量计为新式流量计，为非标流量计，国家没有推出针对它的标准，故其相关技术指标均是参考标准孔板流量计。

孔板流量计规定其标校周期为1年一次。

CDM项目中的流量计必须按照标准规定定期对流量计进行标校。

2）缺点A、对每一台流量计都要实流标定它的流出系数，增加制造成本；原因就是它不像标准孔板流量计一样有国家标准支持，标准孔板流量计不需要实流标定，只需要控制其加工尺寸就可以定出它的流出系数，但是加工误差在所难免，故这也是为什么市场上V锥流量比孔板流量计测量更准确的原因，因为V锥流量计是经过实流标定的。

V型内锥式流量（VNZ流量计）孙延柞1．序言（概述）以孔板、喷嘴和文丘利管为代表的差压式流量计成功地应用于工业已愈百年。

在积累大量实践经验的基础上，关于标准化差压式流量计的最新国际标准ISO5167—1、ISO5167—2、ISO5167—3和ISO5167—4已于2003年3月由国际标准化组织（ISO）正式公布执行。

所谓“标准化”就是无须实验校准而确定差压与流量的关系，并可估算其测量误差。

目前在全部流量计中只有这种流量计是唯一一种能达到此标准的流量计。

孔板流量计由于已标准化且结构简单、牢固；易于复制，通用性强，价格低廉而获得相当广泛的大量应用。

然而，孔板流量计由于它自身结构上的缺陷也有一些重大的缺点；如流出系数不稳定，、线性差，重复性不高，准确度因受诸多因素影响也不高，易积污和易被磨损，压损较大，量程比（范围度）小，现场安装条件高，要求的直管段过长等。

对产生差压的节流装置的优化改进工作一直没有中断，对其尺寸、节流件的几何形式与参数，入口边缘剖面，取压与节流方式，可更换孔板的研制工作一直在进行。

例如：为测量脏污流体的流量已开发出的非标准节流装置大至有：圆缺孔板、偏心孔板、楔形孔板、耐磨孔板、环形孔板、弯管（弯头）等。

这种完善、改进的工作直到80年代中期才发展成质的飞跃，即：将流体节流收缩到管道中心轴线附近的概念从根本上改变成利用同轴安装在管道中的V形尖圆锥将流体逐渐地节流收缩到管道的内边壁。

通过测量此V形内锥体前后的差压来测量流量。

这种V形内锥式（VNZ）流量计为差压式流量计揭开了崭新的一页。

经过10多年来的多次测试和应用，目前人们已普遍地理解它并且接受它作为一种更有效的流量仪表。

实践证明：利用VNZ流量计能在更短的直管段条件下，以更宽的量程比对洁净或脏污流体实现更准确更有效的流量测量。

本章将详细论证它的工作原理、结构、整机系统组成；主要技术性能与指标；优缺点、典型产品剖析和典型应用实例与经验等。

v锥流量计使用注意事项1. 嘿，你知道吗，使用 V 锥流量计的时候一定要注意安装哦！就好比建房子得打好根基一样，安装不对可不行啊！记得要按照正确的方法和要求来安装，不然数据不准确可就麻烦啦！比如上次我们厂里有个新手，随便就把它装上了，结果数据乱七八糟的，唉！2. 还有哦，操作V 锥流量计可不能马虎呀！这就跟开车一样，得小心谨慎。

你要是粗心大意地乱搞一气，那能得出准确结果吗？有一次我看到有人连操作手册都不看就瞎摆弄，真让人无语啊！3. 哎呀呀，别忘了定期对 V 锥流量计进行维护呀！这就像我们人要定期体检一样重要。

要是长时间不维护，它出了问题咋办呀？之前就有个例子，有个地方长期不维护，到要用的时候才发现坏了，那不就耽误事儿了嘛！4. 喂喂喂，使用过程中要时刻关注它的工作状态呀！这就好像你时刻关注你的手机电量一样呀。

要是它突然不正常了，你得赶紧处理呀，不然会引发大问题的呢！我可听说过因为没及时注意，导致整个系统都出故障的呢！你说吓人不吓人？5. 对啦对啦，可不能乱给 V 锥流量计施加不合适的压力呀！这好比你不能让一个小孩去扛重物一样。

要是压力超了，那不就把它给弄坏啦？记得有一回，有人就是不小心弄了太大压力，结果流量计就报废了，真可惜呀！6. 千万别让 V 锥流量计受到外界的剧烈撞击呀！这就像你很宝贝的东西不能随便让人摔一样。

一旦被撞坏了，那损失可就大啦！有个例子就是在搬运过程中不小心撞了，然后就悲剧啦！7. 最后呀，一定要妥善保管好 V 锥流量计的相关配件呀！这跟保管好你的重要物品是一个道理。

没有这些配件，它怎么能好好工作呢？我就见过有地方把配件弄丢了，找都找不回来，那多糟糕呀！所以呀，一定要重视这些注意事项哦，可别不当回事儿呀！我的观点结论：V 锥流量计使用注意事项真的很重要，每一个环节都不能马虎，只有这样才能确保它稳定准确地工作。

V锥流量计简介一、测量原理V锥流量计是一种差压型流量仪表，以差压原理设计的各种流量仪表已经有一百年的应用历史，当液体流经节流件时使其速度加快，按照能量守恒定律，在流体加速时管道静压力降低，从而使节流件前后产生差压，流体的流量与差压的开平方成比例关系，即：1、法兰2、高压取压口3、低压取压口4、管道5、V形锥体传感器结构示意图二、V锥流量计的发展史1986年美国McCROMETER 公司最先推出，在随后的20年间在世界各地得到推广，并广泛被用户所接受。

2005年香港信达实业发展有限公司取得ＭcCROMETER公司V-CONE流量计中国总代理。

之后上海信东（由香港信达实业投资）引进其技术在国内生产。

三、结构型式1．精密测量管式2．法兰夹持式3．插入式四、技术优势1．永久压力损失较小(节能）因为流体对突变V锥的平滑的表面没有撞击，因此V锥流量传感器的永久压损比其它差压仪表低；例如：同样的β值，压损是孔板的1/3~1/5。

所以可测量低静压流体（如烟道气）。

2．准确度较高高精度：V锥流量传感器的一次元件精度可达到±0.5%；流量测量的系统精度取决于V锥流量传感器的精度等级和差压变送器、二次仪表的精度等级等。

重复性好：V锥流量传感器的重复性可达到±0.1%。

3．量程比较大范围度较宽，典型的量程比是10：1，较大的量程比亦可达到。

4．相当强的流动调整能力（要求相当短的直管段，上游是0-3D，下游是0-1D）由于直管段短，这对那些大口径，费用昂贵的管路，或安装空间十分有限的运用场合，将给用户带来极大的好处。

例如：海上钻井／采油／采气平台流量测量、大口径输油管、输气管、蒸汽管网等。

5．自清扫能力（可测量脏污流体）传统差压流量计在管道四周节流，流体从管道中心流过，而V形锥流量计是将节流元件（V形锥体）悬挂在管道中心，流体经管道中的锥体压缩后被迫沿管壁流动。

其外形和中心安装位置可实现流体流过V锥时“一扫而过”的效果，在管内没有流体中的颗粒、残渣、凝结物沉积的滞留区域。

流量计技术要求：
一、现场参数：
1.介质：过热蒸汽
2.温度：T≤350℃
3.工作压力：P=0.7-0.9MPa
4.流量范围：
二、流量计要求：
1.采用法兰联接式锥形流量计，带温度压力补偿，流量计表体为20#钢，锥体、引压管及冷凝罐为304不锈钢，配针形阀。

2.智能流量数显仪表采用中文显示，可设密码保护,带485无线通讯系统，带断电累计功能及断电参数上传功能，各种参数能够实现数据上传到终端计算机上，实现在终端计算机读取各流量参数及断电次数和累计断电时间等，各参数可在数显表上循环显示。

3. 差压变送器采用EJA智能差压变送器，精确度不低于0.075，带HART协议。

4.配不锈钢仪表箱，箱内配空气开关、接线端子及电源插座等。

5.带配对法兰、螺栓及螺母、金属垫片等安装附件，仪表用3×
0.3屏蔽电缆。

三、今后服务：
1.在接到用户安装通知后及时赶到现场进行安装技术指导。

2.所有流量计及附件均由厂家负责，并提供至少一年质保期。

3.流量计在质保期内如出现问题，厂家接通知后24小时内到达
现场进行免费维修。

流量计在质保期外出现问题，厂家在48小时内到达现场并由厂家现场分析原因并拿出解决方案及措施。

4.如需标定时，应全力配合用户到指定的国家计量站进行标定。

2014/6/13。

v锥型流量计的使用条件V锥型流量计是一种广泛应用于气体、液体和蒸汽等介质的流量测量仪表。

以下是V锥型流量计的使用条件：1. 介质类型：V锥型流量计适用于气体、液体和蒸汽等介质的流量测量。

对于不同的介质类型，需要选择不同的V锥型流量计型号。

2. 介质温度：V锥型流量计的测量范围一般在-20℃～600℃之间，但实际使用时需要考虑到介质的具体温度范围。

如果介质温度超过600℃，则需要选择高温型的V锥型流量计。

3. 介质压力：V锥型流量计的测量范围一般在0-40Bar之间，但实际使用时需要考虑到介质的具体压力范围。

如果介质压力超过40Bar，则需要选择高压型的V锥型流量计。

4. 直管段长度：为了保证测量精度和稳定性，V锥型流量计需要安装在直管段长度不小于10D（D为管道直径）的管道上。

如果管道条件受限，则需要尽可能增加直管段长度。

5. 安装位置：V锥型流量计的安装位置应选择在便于观察和维护的地方，同时要避免安装在有强烈震动或磁场干扰的地方。

6. 管道连接方式：V锥型流量计的管道连接方式一般采用法兰连接，并需要按照厂家提供的尺寸进行配对。

在安装时，需要检查法兰密封垫片是否完好，并确保连接螺丝紧固。

7. 电源和信号线连接：V锥型流量计需要连接电源和信号线，并需要按照厂家提供的接线图进行连接。

在连接时，需要确保电源线和信号线正确无误，避免出现短路或断路现象。

8. 防爆要求：如果是在易爆、易燃等危险环境中使用，则需要选择防爆型的V锥型流量计，并确保按照防爆要求进行安装和使用。

总之，在使用V锥型流量计时，需要充分考虑到介质类型、温度、压力、直管段长度、安装位置、管道连接方式、电源和信号线连接以及防爆要求等因素，以确保测量精度和稳定性，同时也保证使用安全。
