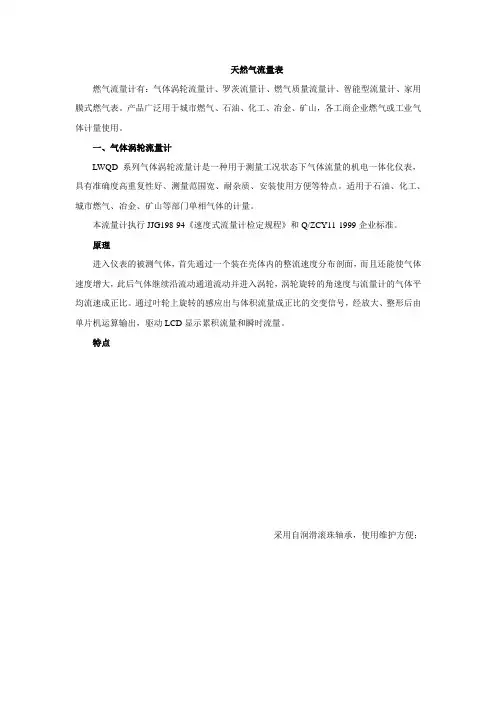

常用气体流量计流量范围统计表

天然气流量表燃气流量计有：气体涡轮流量计、罗茨流量计、燃气质量流量计、智能型流量计、家用膜式燃气表。

产品广泛用于城市燃气、石油、化工、冶金、矿山，各工商企业燃气或工业气体计量使用。

一、气体涡轮流量计LWQD系列气体涡轮流量计是一种用于测量工况状态下气体流量的机电一体化仪表，具有准确度高重复性好、测量范围宽、耐杂质、安装使用方便等特点。

适用于石油、化工、城市燃气、冶金、矿山等部门单相气体的计量。

本流量计执行JJG198-94《速度式流量计检定规程》和Q/ZCY11-1999企业标准。

原理进入仪表的被测气体，首先通过一个装在壳体内的整流速度分布剖面，而且还能使气体速度增大，此后气体继续沿流动通道流动并进入涡轮，涡轮旋转的角速度与流量计的气体平均流速成正比。

通过叶轮上旋转的感应出与体积流量成正比的交变信号，经放大、整形后由单片机运算输出，驱动LCD显示累积流量和瞬时流量。

特点采用自润滑滚珠轴承，使用维护方便；前后直管段要求低（前≥3DN，后≥1DN）；电路采用表面贴装工艺、结构紧凑、可靠性高；采用高性能微处理器和现代滤波技术，软件功能强大，性能优越；采用高对比度的液晶显示器，可显示标准累积量、标准体积流量、温度、压力值，读数方便、清晰直观；仪表具有密码功能，防止非法作弊设定；仪表具有断电数据保存功能；压损小，抗干扰能力强就地显示流量值，并带有胲冲信号和（4~20）mA标准模拟信号远传输出，便于和二次仪表连接。

1、型号规格、常见参数如下表：注：①表中所列的流量范围为产品出厂检定时的流量范围（常温、常压下介质为空气）；②随着压力的增大，流量范围也随之扩大。

2、典型特性曲线流量计典型特性曲线如下图所示，纵坐标代表仪表的基本误差，横坐标代表仪表最大流量的百分数。

3、工作电源内电源：3V锂电池，功耗≤0.3mW，可使用2年；外电源：24VDC±15%，功耗≤1W。

4、输出信号脉冲信号：三线制脉冲信号输出，传输距离≤200m;（4~20）mA标准模拟信号：线性对应于（0~Qmax）m3/h 流量范围的模拟信号，传输距离≤1500m，接线方式为两线制或三线制5、防爆等级：dⅡBT4使用条件环境温度：-30摄氏度~+55摄氏度相对温度：5%~95%介质温度：-30摄氏度~+80摄氏度大气压力：86kPa~106kPa;当流体中含有杂质时，应安装过滤（本厂配套），滤除气体中的纤维、颗粒及其它杂质。

气体转子流量计规格气体转子流量计是一种广泛应用于工业流体计量领域的仪器，主要用于测量气体流量。

它的工作原理是利用气体在转子叶片上产生的冲击力将转子带动旋转，然后通过测量转子的旋转速度来计算气体流量。

在不同的应用场景中，气体转子流量计的规格也会有所不同。

气体转子流量计的测量范围是一个重要的规格。

测量范围是指该流量计可以准确测量的气体流量的范围。

通常以体积流量来表示，常见的测量范围有0.01~1000Nm³/h、1~1000Nm³/h等。

气体转子流量计的精度也是非常重要的。

精度是指测量结果与真实值之间的偏差，一般用百分比表示。

对于精度要求较高的应用，需要选择精度较高的气体转子流量计。

常见的精度等级有0.5%、1%等。

气体转子流量计的工作压力也是一个关键的规格。

工作压力是指流量计在正常工作条件下所能承受的最大压力。

根据不同的工业应用，可以选择适合的工作压力范围，常见的工作压力范围有0~1.6MPa、0~4.0MPa等。

气体转子流量计的工作温度也是需要考虑的规格之一。

工作温度是指流量计在正常工作条件下所能承受的最高温度。

根据气体的特性和应用环境的要求，可以选择适合的工作温度范围，常见的工作温度范围有-20℃~60℃、-40℃~80℃等。

气体转子流量计的材质也是需要关注的一个规格。

常用的材质有不锈钢、铜、铝等，选择适合的材质可以根据流体的性质以及应用环境的要求进行。

另外，气体转子流量计还有一些其他的规格需要考虑，比如输出信号类型（脉冲信号、模拟信号等）、防护等级（IP65、IP67等）、安装方式（垂直安装、水平安装等）等。

这些规格根据应用的具体要求进行选择。

总的来说，气体转子流量计的规格包括测量范围、精度、工作压力、工作温度、材质等方面。

根据实际需求，选择适合的规格可以确保流量计在工业应用中的可靠性和准确性。

因此，在选择气体转子流量计时，需要根据具体应用场景的要求进行综合考虑。

● 引进德国先进技术生产
● 多声道测量冗余设计，有效消除涡轮和不对称流影响● 超宽量程比1：700
● 电磁屏蔽叠层设计，具有高抗噪性● 零漂自动校正，精度不受环境影响● 超低始动流量
● 无可动部件，维护量低
● 高精度温度、压力补偿，提供工况、标况输出
● 双备份锂电池供电，保障可靠计量● 表头可350°转动，方便安装读数
>> 精准计量 智慧物联 22

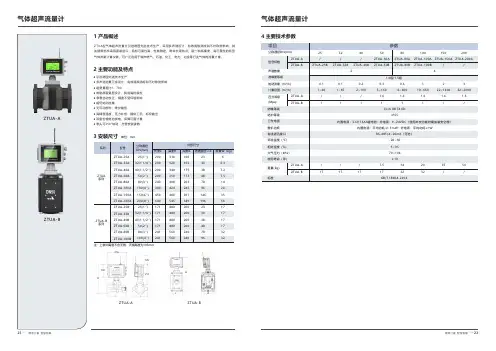

>> 精准计量 智慧物联21ZTUA型气体超声流量计引进德国先进技术生产，采用多声道设计，有效消除涡流和不对称流影响，其关键零部件采用原装进口，具有可靠性高、性能稳定、寿命长等特点。

是一种高精度、高可靠性的新型气体流量计量仪表。

可广泛应用于城市燃气、石油、化工、电力、冶金等行业气体的流量计量。

1 产品概述
3 安装尺寸
2 主要功能及特点
4 主要技术参数
气体超声流量计
气体超声流量计
单位：mm
注：上表中高度不含天线，天线高度为105mm
L H
A
H
L
213
105
130
210
ZTUA-A ZTUA-B。

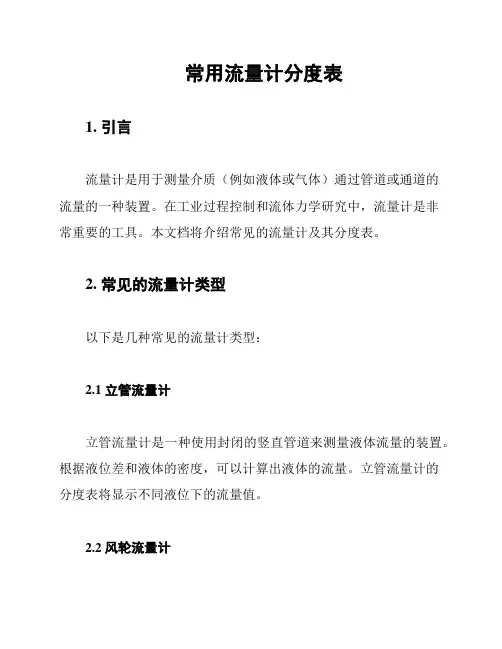

常用流量计分度表
1. 引言
流量计是用于测量介质（例如液体或气体）通过管道或通道的
流量的一种装置。

在工业过程控制和流体力学研究中，流量计是非
常重要的工具。

本文档将介绍常见的流量计及其分度表。

2. 常见的流量计类型
以下是几种常见的流量计类型：
2.1 立管流量计
立管流量计是一种使用封闭的竖直管道来测量液体流量的装置。

根据液位差和液体的密度，可以计算出液体的流量。

立管流量计的
分度表将显示不同液位下的流量值。

2.2 风轮流量计
风轮流量计使用风轮旋转的速度来测量气体或液体的流量。

根据风轮的旋转速度，可以计算出流体的流量。

风轮流量计的分度表将显示不同风轮旋转速度对应的流量值。

2.3 涡街流量计
涡街流量计使用产生的涡街频率来测量气体或液体的流量。

涡街流量计的分度表将显示不同涡街频率对应的流量值。

3. 分度表示例
下面是一个立管流量计分度表的示例：
4. 结论
本文档介绍了常见的流量计类型以及立管流量计分度表的示例。

流量计在工业和科研领域中有着重要的应用，通过使用分度表可以
准确地测量流体的流量，从而实现精确控制和分析。
