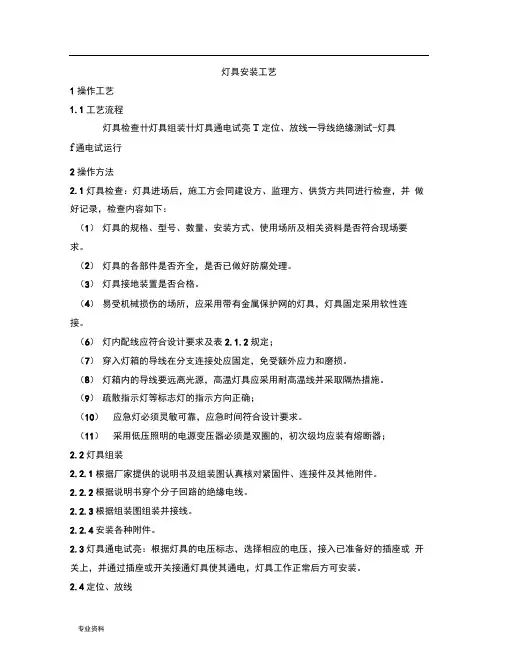

灯具安装施工工艺流程图

第一章施工工艺及技术措施施工工序按下列流程图进行1、电缆沟施工1）线路测量及放线按施工图及业主提供的基准点、基准线、基准标高，从开始端用标杆，向前方逐渐定位，移动标杆，使其与路基距离符合要求，用线固定于两标尺之间，以放好的线为中心，按技术文件要求电缆沟宽度画出施工线。

2）挖电缆沟设计要求电缆埋地深度大于0.7m，开挖土量较少，采用人工开挖方法。

开挖时，一般以1: 0.2的坡度下挖。

坑深检查以直尺及拉线方式，应使电缆沟宽度及深度符合要求并平直。

挖出的土应放于电缆沟旁边，但不应使土掉入电缆沟中，挖出的土于敷设完电缆后回填。

2、电缆敷设该路灯工程电缆敷设方式主要为在100mm厚的细砂垫层上敷设，敷设电缆后在电缆上面铺设一层100mm厚的细砂垫层，然后覆盖混凝土保护板。

绝大部分电缆是沿新建道路边挖沟埋地敷设，小量电缆沿建筑梁板明敷设。

根据设计，路灯的间距一般为30多米（高杆灯和吸顶灯除外），故灯与灯之间的线管为直接连通，中间不设线盒，套管两端在灯位处以90度向上弯出。

此外，所有的路灯低压电源线路，也是采用电缆直接敷设达至各路段负荷。

电缆埋地敷设工艺应注意如下几点：（1）地暗敷设的电缆，其地沟的开挖的深度要符合设计和规范要求，管沟的底部要平整，要清除对电缆有损害的锋尖形硬物，并在底部铺设细砂层，使电缆放置受力均匀。

电缆穿越涵洞时，用大一级的钢套管进行保护（做法参照设计大样图）。

（2）电缆松放和穿管要自然平直，不要扭曲。

敷设前，要进行绝缘检查和线路通断检查，敷设后再进行绝缘检查。

由于施工过程管道和电缆置于露天环境，故套管口和电缆端头要做好防水包扎措施，穿保护套管完成后要及时做好管口的沥青浇注封堵工作。

3、灯具安装该工程采用的灯具为防水放尘型高效光源的钠灯灯具。

设计的安装高度大都为9.5m、12m、30m等。

其特点是安装高度高，安装后不利于检测和维修，因而灯具的安装质量甚为重要。

为确保质量，安装灯具必须注意下面几点：（3）灯具到货后要认真做好验收检查工作，检查其产品的合格证明书和检测报告，产品运输过程是否完好无损，零配件是否齐全。

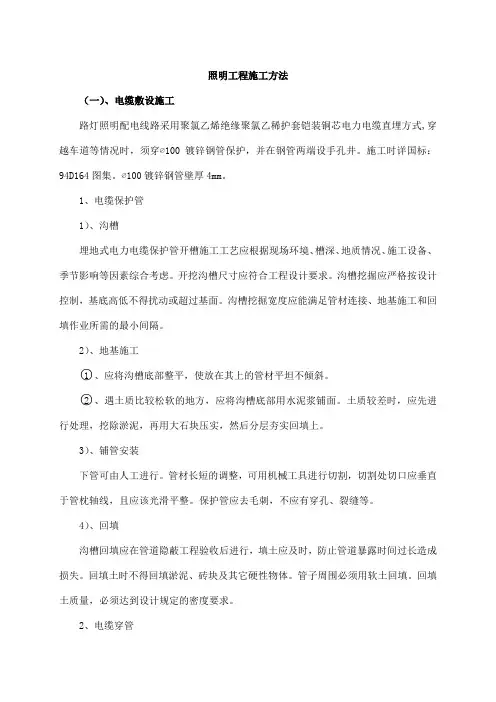

照明工程施工方法（一）、电缆敷设施工路灯照明配电线路采用聚氯乙烯绝缘聚氯乙稀护套铠装铜芯电力电缆直埋方式,穿越车道等情况时，须穿∅100镀锌钢管保护，并在钢管两端设手孔井。

施工时详国标：94D164图集。

∅100镀锌钢管壁厚4mm。

1、电缆保护管1）、沟槽埋地式电力电缆保护管开槽施工工艺应根据现场环境、槽深、地质情况、施工设备、季节影响等因素综合考虑。

开挖沟槽尺寸应符合工程设计要求。

沟槽挖掘应严格按设计控制，基底高低不得扰动或超过基面。

沟槽挖掘宽度应能满足管材连接、地基施工和回填作业所需的最小间隔。

2）、地基施工○1、应将沟槽底部整平，使放在其上的管材平坦不倾斜。

○2、遇土质比较松软的地方，应将沟槽底部用水泥浆铺面。

土质较差时，应先进行处理，挖除淤泥，再用大石块压实，然后分层夯实回填上。

3）、铺管安装下管可由人工进行。

管材长短的调整，可用机械工具进行切割，切割处切口应垂直于管枕轴线，且应该光滑平整。

保护管应去毛刺，不应有穿孔、裂缝等。

4）、回填沟槽回填应在管道隐蔽工程验收后进行，填土应及时，防止管道暴露时间过长造成损失。

回填土时不得回填淤泥、砖块及其它硬性物体。

管子周围必须用软土回填。

回填土质量，必须达到设计规定的密度要求。

2、电缆穿管○1、检查管道内是否有杂物，可在敷设电缆前，应将杂物清理干净。

○2、试牵引：经过检查后的管道，可用一段（长约5m）的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。

○3、将电缆盘放在电缆入孔井口的外边，先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端连接，钢丝绳的另一端穿过电缆管道，拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。

电力电缆应单独穿入一根管孔内。

（二）、灯杆、灯具安装本工程根据道路等级及环境条件，道路照明灯具布置在12米人行道上单侧布置，用单挑灯，灯杆高度用8米钢制灯杆。

纵向灯杆间距30米，挑臂长1.2米，光源功率为1*100W高压钠灯作为光源，大路口采用16米中杆灯，光源采用3*400W高压钠灯。

房子装修流程1.前期设计--2.主体拆改--3.水电改造--4.木工--5.贴砖--6.刷墙面漆--7.厨卫吊顶--8.橱柜安装--9.木门安装-- 10.地板安装-- 11.铺贴壁纸-- 12.散热器安装-- 13.开关插座安装-- 14.灯具安装-- 15.五金洁具安装-- 16.窗帘杆安装-- 17.拓荒保洁-- 18.家具进场-- 19.家电安装-- 20.家居配饰装修，大致是按照这20步完成的。

下面，最大之所能，把装修过程以及整个过程中需要注意的诸多细节尽可能详细的阐述一遍……一、装修全过程20个环节解析（一）前期设计同样是建造，人和蜜蜂的区别就在于，蜜蜂的建造是本能的反映，而人在建造之前，脑海中首先会形成构思和框架。

所以，如果把家装比喻成一场战役，那么家装的前期设计就是这场战役的“作战方案”，是家装的“灵魂环节”。

所以死抗着前期设计需要注意的问题，在这里就不重复了。

在前期设计中，我们必须还要做的一件事，那就是对自己的房间进行一次详细的测量，大家不要犯懒，最好亲自测量一遍，测量的内容主要包括：1、明确装修过程涉及的面积。

特别是贴砖面积、墙面漆面积、壁纸面积、地板面积；2、明确主要墙面尺寸。

特别是以后需要设计摆放家具的墙面尺寸。

我记得我家工长最后跟我按照“实际发生量”结算铺砖一项的总款时，他测量的面积比我自己测量的面积多了10平米，我当时真是哭笑不得。

重新测量之后，工长回过身训斥瓦工说：“你们是怎么测的？！”这也是为什么我建议大家自己测量的原因。

装修很多地方跟做人的道理一样——我们嘴上不一定很明白，但是心里一定要有数。

顺道提醒大家，开工之前不要忘记去物业办理开工手续，交纳装修押金。

（二）主体拆改进入到施工阶段，主体拆改是最先上的一个项目，主要包括拆墙、砌墙、铲墙皮、拆暖气、换塑钢窗等等。

主体拆改说白了，就是先把工地的框架先搭起来。

（三）水电改造水电路改造之前，主体结构拆改应该基本完成了。

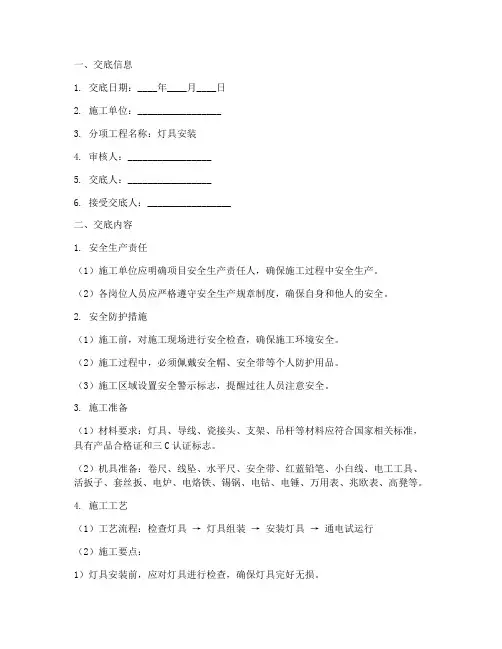

一、交底信息1. 交底日期：____年____月____日2. 施工单位：_________________3. 分项工程名称：灯具安装4. 审核人：_________________5. 交底人：_________________6. 接受交底人：_________________二、交底内容1. 安全生产责任（1）施工单位应明确项目安全生产责任人，确保施工过程中安全生产。

（2）各岗位人员应严格遵守安全生产规章制度，确保自身和他人的安全。

2. 安全防护措施（1）施工前，对施工现场进行安全检查，确保施工环境安全。

（2）施工过程中，必须佩戴安全帽、安全带等个人防护用品。

（3）施工区域设置安全警示标志，提醒过往人员注意安全。

3. 施工准备（1）材料要求：灯具、导线、瓷接头、支架、吊杆等材料应符合国家相关标准，具有产品合格证和三C认证标志。

（2）机具准备：卷尺、线坠、水平尺、安全带、红蓝铅笔、小白线、电工工具、活扳子、套丝扳、电炉、电烙铁、锡锅、电钻、电锤、万用表、兆欧表、高凳等。

4. 施工工艺（1）工艺流程：检查灯具→ 灯具组装→ 安装灯具→ 通电试运行（2）施工要点：1）灯具安装前，应对灯具进行检查，确保灯具完好无损。

2）根据灯具的重量选择相应规格的支架，支架应固定牢固。

3）灯具内配线整齐，压接牢靠，线径符合要求。

4）吊杆采用12号圆钢一端套丝作灯具吊架，吊杆须作防腐处理。

5）其他材料如胀管、木螺丝、螺栓、螺母、平光垫、弹簧垫、铅丝、焊锡、松香、酒精、绝缘胶布、塑料胶布等，应准备齐全。

5. 现场管理（1）施工区域应保持整洁，施工材料堆放整齐。

（2）施工过程中，严禁无关人员进入施工区域。

（3）施工结束后，清理现场，确保无安全隐患。

6. 应急处理（1）发生意外事故，立即停止施工，及时上报。

（2）根据事故情况，采取相应的应急措施，确保人员安全。

三、交底要求1. 交底人应将上述内容向接受交底人详细讲解，确保接受交底人充分了解。

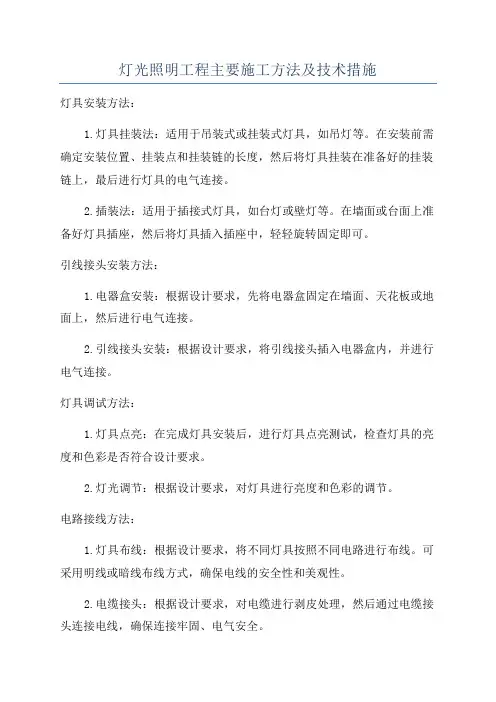

灯光照明工程主要施工方法及技术措施
灯具安装方法：
1.灯具挂装法：适用于吊装式或挂装式灯具，如吊灯等。

在安装前需确定安装位置、挂装点和挂装链的长度，然后将灯具挂装在准备好的挂装链上，最后进行灯具的电气连接。

2.插装法：适用于插接式灯具，如台灯或壁灯等。

在墙面或台面上准备好灯具插座，然后将灯具插入插座中，轻轻旋转固定即可。

引线接头安装方法：
1.电器盒安装：根据设计要求，先将电器盒固定在墙面、天花板或地面上，然后进行电气连接。

2.引线接头安装：根据设计要求，将引线接头插入电器盒内，并进行电气连接。

灯具调试方法：
1.灯具点亮：在完成灯具安装后，进行灯具点亮测试，检查灯具的亮度和色彩是否符合设计要求。

2.灯光调节：根据设计要求，对灯具进行亮度和色彩的调节。

电路接线方法：
1.灯具布线：根据设计要求，将不同灯具按照不同电路进行布线。

可采用明线或暗线布线方式，确保电线的安全性和美观性。

2.电缆接头：根据设计要求，对电缆进行剥皮处理，然后通过电缆接头连接电线，确保连接牢固、电气安全。

安全措施：
1.安全用电：施工现场需使用安全电源，确保电源线路的可靠性，防止电压过高或短路等异常情况。

2.用电安全：施工人员需遵守电气安全操作规程，正确操作工作台、扳手等工具，避免触电和火灾等事故。

3.安全标识：在施工现场设置合适的安全标志和警示牌，提醒施工人员注意安全，防止事故的发生。

总结：。

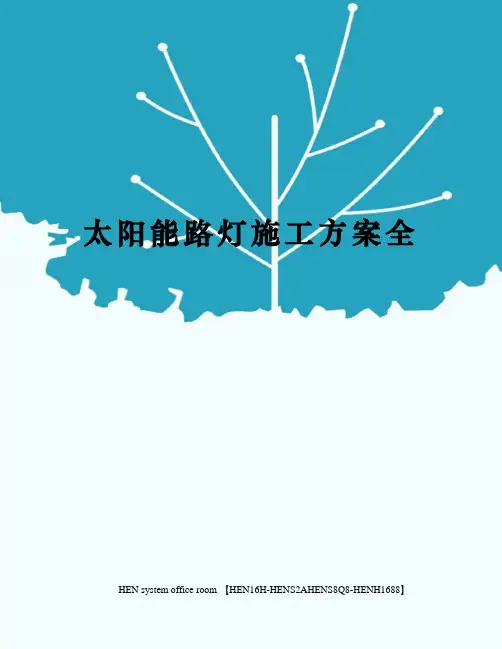

太阳能路灯施工方案全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯安装施工方案1 安装工艺流程图2 施工工艺方法：应按规定的施工及施工规范，质量评定标准以及标准图集施工。

电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。

灯基础浇筑，路灯安装，电气系统穿电缆，系统调试，通电实验。

3 各工序流程及主要施工方法工序流程施工中采用以下流程：定灯位→挖路基坑→挖电池井→浇筑路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收施工方法定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置挖灯基坑及电池井：以图纸为基础，在路灯基础位置挖路灯基坑，电池井。

浇筑路灯基础浇筑：按路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

电池井：应符合深度保温要求下列要求，与路灯基础连接线管要匹配无误差。

路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。

基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30-50㎜，浇筑钢筋混凝土基础之前必须排除坑内积水。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与池面平行，紧固后目测应无歪斜。

灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定。

在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200㎜。

路灯安装使用的灯具、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

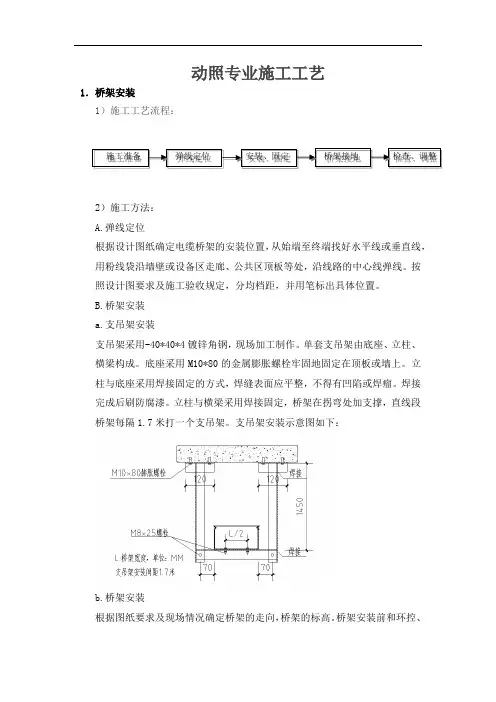

动照专业施工工艺1．桥架安装1）施工工艺流程：施工准备弹线定位安装、固定桥架接地检查、调整2）施工方法：A.弹线定位根据设计图纸确定电缆桥架的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁或设备区走廊、公共区顶板等处，沿线路的中心线弹线。

按照设计图要求及施工验收规定，分均档距，并用笔标出具体位置。

B.桥架安装a.支吊架安装支吊架采用-40*40*4镀锌角钢，现场加工制作。

单套支吊架由底座、立柱、横梁构成。

底座采用M10*80的金属膨胀螺栓牢固地固定在顶板或墙上。

立柱与底座采用焊接固定的方式，焊缝表面应平整，不得有凹陷或焊瘤。

焊接完成后刷防腐漆。

立柱与横梁采用焊接固定，桥架在拐弯处加支撑，直线段桥架每隔1.7米打一个支吊架。

支吊架安装示意图如下：b.桥架安装根据图纸要求及现场情况确定桥架的走向，桥架的标高。

桥架安装前和环控、装修、给排水、消防专业进行图纸会审，明确空间利用关系，画出桥架标高走向位置图，按图施工，避免造成返工。

桥架安装时其连接螺母朝外，连接处要牢固可靠，拐弯处及变径时选用生产厂家的定型产品，保证整体横平竖直，在坡度建筑物上安装时应与建筑物保持相同的坡度。

当钢制电缆桥架直线段长度超过30米时，或当电缆桥架经过建筑伸缩（沉降）缝时应留有20mm-30mm补偿余量，其连接宜采用伸缩连接板。

C.桥架接地电缆桥架及其支吊架和引入或引出金属电缆导管，必须进行保护接地，且必须符合下列规定：a.金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。

b.非镀锌电缆桥架间连接板的两端跨接铜芯导线或编制铜线，最小允许截面应不小于4mm²。

c.桥架之间采用固定螺栓连接，并用6mm²裸铜线跨接。

D.检查调整桥架安装好后要及时做好保护，以免装修喷涂污染。

采用塑料彩条布加以掩盖。

电缆桥架离地面的高度不宜低于2.5米（在专用电缆井道内除外）。

桥架安装完成后刷防火涂料。

3)质量控制要点：A.桥架的规格、型号符合设计要求，安装牢固，接地可靠。

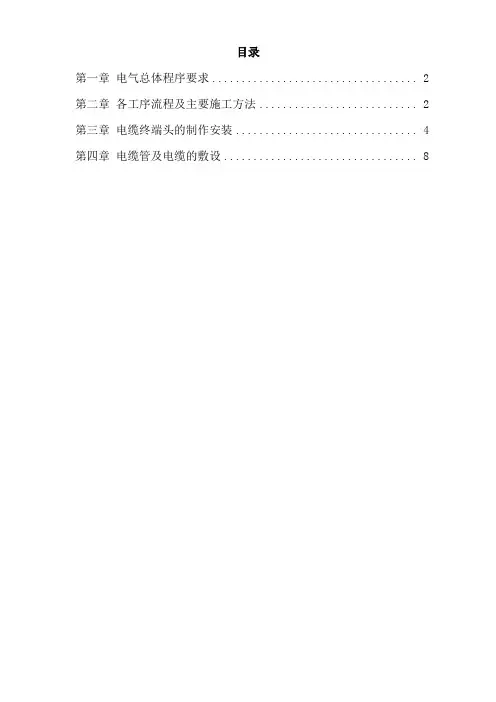

目录第一章电气总体程序要求 (2)第二章各工序流程及主要施工方法 (2)第三章电缆终端头的制作安装 (4)第四章电缆管及电缆的敷设 (8)电气总体程序要求1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。

2、电气系统，按土建施工顺序,做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。

3、路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验. 各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法1、定灯位:按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。

2、挖沟及埋管:按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。

3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

4、敷设电缆：应符合下列要求:（1）电缆型号应符合设计要求,排列整齐，无机械损伤,标志牌齐全、正确、清晰；(2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好,绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物;（5）保护管的连接、防腐应符合规定.5、路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面)、仰角、装灯方向宜保持一致.基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。

浇制钢筋混凝土基础前必须排除坑内积水。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。

灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。

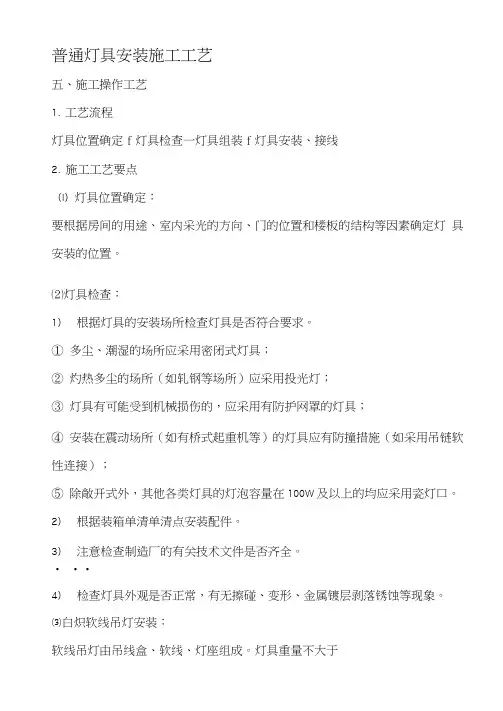

普通灯具安装施工工艺五、施工操作工艺1.工艺流程灯具位置确定f灯具检查一灯具组装f灯具安装、接线2.施工工艺要点（I）灯具位置确定：要根据房间的用途、室内采光的方向、门的位置和楼板的结构等因素确定灯具安装的位置。

⑵灯具检查：1）根据灯具的安装场所检查灯具是否符合要求。

①多尘、潮湿的场所应采用密闭式灯具；②灼热多尘的场所（如轧钢等场所）应采用投光灯；③灯具有可能受到机械损伤的，应采用有防护网罩的灯具；④安装在震动场所（如有桥式起重机等）的灯具应有防撞措施（如采用吊链软性连接）；⑤除敞开式外，其他各类灯具的灯泡容量在100W及以上的均应采用瓷灯口。

2）根据装箱单清单清点安装配件。

3）注意检查制造厂的有关技术文件是否齐全。

• ••4）检查灯具外观是否正常，有无擦碰、变形、金属镀层剥落锈蚀等现象。

⑶白炽软线吊灯安装：软线吊灯由吊线盒、软线、灯座组成。

灯具重量不大于1）灯具组装：拧下吊灯座和吊线盒盖，将吊线盒底与绝缘台固定牢固，把软线分别穿过灯座和吊线盒盖的孔洞；然后系好保险扣，防止灯座和吊线盒螺丝承受拉力；将软线的一端与灯座的接线桩头连接，另-端与吊线盒邻近的两个接线桩相连接，并拧紧灯座螺口及中心触点的固定螺丝，防止松动，再将灯座盖拧好准备到现场安装。

2）灯具安装：把灯位盒内导线由木台穿线孔穿入吊线盒内，分别与底座穿线孔邻近的接线桩连接，应把相线接在与灯座中心触点相连接的接线桩上，把中性线接在与灯座螺口触点相连接的接线桩上，导线接好后用木螺钉把绝缘台（连同灯具）固定在灯位盒上。

⑷防水软线口炽灯安装：灯具由吊线盒、防水软线灯座、绝缘台及橡胶垫等组成。

1）瓷质吊线盒灯具安装：使用瓷质吊线盒时，把吊线盒与绝缘台先固定好，把防水软线灯线直接接在吊钱盒接线桩上，相线接在与软线灯中心触点连接的接线桩上，中性线接在与螺口连接的接线桩上，然后将橡胶垫木绝缘台与灯具固定在灯位盒上。

2）胶木吊线盒灯具安装：使用胶木吊线盒时，把吊线盒与绝缘台先固定好，把电源线通过绝缘台与吊线盒穿线孔穿出吊线盒盖，将盒盖拧上。

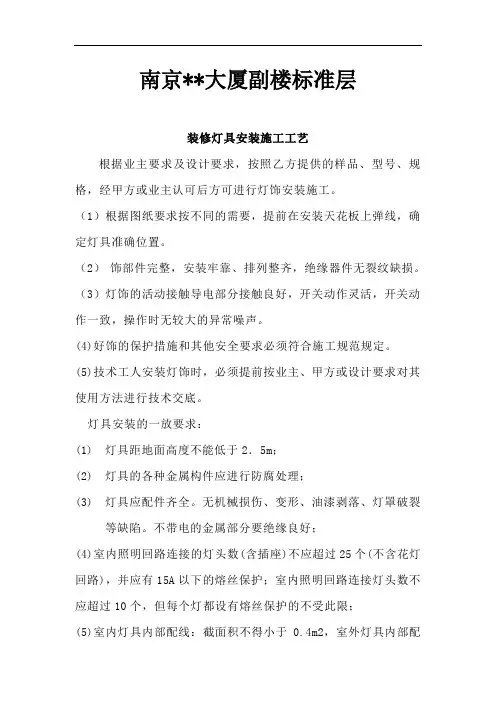

南京**大厦副楼标准层装修灯具安装施工工艺根据业主要求及设计要求，按照乙方提供的样品、型号、规格，经甲方或业主认可后方可进行灯饰安装施工。

（1）根据图纸要求按不同的需要，提前在安装天花板上弹线，确定灯具准确位置。

（2）饰部件完整，安装牢靠、排列整齐，绝缘器件无裂纹缺损。

（3）灯饰的活动接触导电部分接触良好，开关动作灵活，开关动作一致，操作时无较大的异常噪声。

(4)好饰的保护措施和其他安全要求必须符合施工规范规定。

(5)技术工人安装灯饰时，必须提前按业主、甲方或设计要求对其使用方法进行技术交底。

灯具安装的一放要求：(1)灯具距地面高度不能低于2．5m；(2)灯具的各种金属构件应进行防腐处理；(3)灯具应配件齐全。

无机械损伤、变形、油漆剥落、灯罩破裂等缺陷。

不带电的金属部分要绝缘良好；(4)室内照明回路连接的灯头数(含插座)不应超过25个(不含花灯回路)，并应有15A以下的熔丝保护；室内照明回路连接灯头数不应超过10个，但每个灯都设有熔丝保护的不受此限；(5)室内灯具内部配线：截面积不得小于0.4m2，室外灯具内部配线不得小于1.0mm2。

并应使用铜软线。

导线端头线饼应持锡。

灯线绝缘强度不低于500V；(6)低于2.4m加高度的灯具，电压36V以上，其金属部分要做好接零保护；(7)白炽灯螺口应连接零线，中心柱(点)应连接相线；(8)荧光灯镇流器应连接在相线上；(9)吊杆灯具的吊杆内径不能小于10mm；(10)吊链灯灯线不能承受压力，并应将灯线与吊链插在一起。

(11)软线吊灯灯线两端应在吊线盒、灯座内打结，以防止线饼连接处承受拉力。

编织外皮应将毛茬收口。

(12)重量在3kg及以上的灯具在棚面上安装，应将其固定在预埋件(如吊钩、螺栓)上，预埋件承重能力应是灯具重量的l0倍以上。

3kg以下的灯具可采用胀管螺栓、铁螺栓在棚面上直接固定。

凡在吊棚上用螺栓固定、安装的灯具，不应让吊棚罩面板承受重力，否则应采取加强措施，在倒T形龙骨棚面上安装灯具，其龙骨、罩面板均不能承受重力，应采取加强措施；(13)灯具在石膏板、轻质铝板或厚度小于lOmm的木板材上安装，不得用木螺钉等直接拧入固定。
