6种常用施工围挡的做法详图一、施工围挡要求施工围挡的设置应当符合相关标准及规范并遵守以下要求：1.工程施工作业，应在施工现场周围连续设置围挡进行防护，围挡应坚固、稳定、清洁、美观、无乱张贴、乱涂写，围挡下脚应控制垃圾、泥浆、水外流。

2.市政道路工程、管线、给排水工程围挡材料选用蓝色的夹芯彩钢板（厚度为50mm）或PVC材料（厚度为20mm），围挡立柱为方钢，上下有横边，颜色为白色。

围挡总高 2.2m，立柱中心间距为3m；围挡下脚须设置基座，基座制作成四块混凝土挡块，具体规格尺寸详见围挡部分的图纸，禁止使用砖砌；围挡下脚用油漆刷成黄黑相间交通安全斑马纹，斑马纹高200mm、宽150mm、倾斜角45度，倾斜角指向车辆行驶方向。

园林绿化工程、应急抢险工程围挡的材料、规格按图集中的相关图纸要求制作。

3.参照《建筑结构荷载规范》（GB50009-2012）昆明50年一遇风级，围挡两侧支架底部设置一排三颗膨胀螺栓等间距锚固。

4.距离交通路口20m范围内设置施工围挡的，围挡上部0.8m以上部分应当采用通透性围挡，不得影响交通路口行车视距。

5.禁止使用锈蚀、残破、易损毁变形的材料制作施工围挡。

6.围挡上应设置下列内容：（1)两排反光条，第一道反光条中心线距地面900mm，第二道反光条中心线距地面1700mm。

(2)五牌一图包括：施工现场总平面图、工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌。

（3）单位名称标识牌、安全标识标牌、致歉标语牌、倒计时牌、交通安全标识。

（4）为迎接南博会的胜利召开，南博会期间围挡上还应按要求设置南博会公益广告牌。

7.围挡入口端头及交叉路口立柱上每6m安装警示灯，围挡两端头还应设置防撞桶。

8.围挡既要满足施工工作面及材料堆放要求，又要保证机动车、非机动车的通行，并设专人保洁。

二、6种常用施工围挡做法1. 夹芯彩钢板围挡2. PVC材料围挡3. 园林绿化工程围挡园林绿化工程围挡使用要求：1）该围挡用于7天以内的园林绿化工程。

建设工程施工围挡标准目次1总则 (3)2术语 (4)3基本规定 (5)4围护形式 (6)4.1砌筑式围挡 (6)4.2装配式围挡 (7)4.3移动式围挡 (11)5工地大门及围墙标识 (13)6验收与日常维护 (15)附录A部分城市施工围挡标准图集 (16)附录B公司建筑围挡通稿 (17)附录C公司建筑围挡宣传标语 (22)1 总则1.1为了指导和规范建设工程施工围挡行为，提高文明施工管理水平，制定本标准。

1.2本标准适用于房屋与市政工程等建设项目的施工围挡和大门设置的基本要求，以效果图的形式予以展示，在具体进行围挡设置时，应以本图集为基本标准，同时应进行专项设计，确保围挡安全、绿色、美观、实用。

1.3 施工办公与生活营地、其他工程项目参照执行。

1.4建设工程施工围挡，除符合本标准规定外，尚应符合国家、行业、地方等现行有关标准的规定。

本标准与国家、行业、地方等现行有关标准的规定有冲突的，从其规定。

考虑到一些城市已发布实施了施工围挡标准图册，宜选用其标准图集进行围挡。

2 术语2.1 施工围挡为了将建设施工现场与外部环境隔离开来，使施工现场成为一个相对封闭的空间所采取的措施，包括采用各种砌体材料砌筑的围墙、采用各种成型板材构成的围护体、大门等。

3 基本规定3.1施工围挡应根据环境特点及场地类别进行专项设计。

工程开工前，项目部技术部门应编制施工围挡方案，施工围挡方案的主要内容应包括：1 工程概况及围挡部位简介和周边条件情况。

2 编制依据。

3 施工围挡材质与结构要求。

4 施工围挡技术管理措施。

5 结构安全验算。

6 验收与日常管理的要求。

7 外观装饰画面、灯光等。

8 施工布置图和施工详图等附图。

3.2施工围挡高度总体应符合：市区主要道路围挡自地面至围挡顶端（不含柱头和灯具）高度不得低2.5m，其他区域不得低1.8m。

3.3 施工围挡应连续、封闭设置，同时满足基础坚固、受力稳定、形象美观的要求，并遵循“安全、绿色、美观、实用”原则：1 安全。

施工围挡标准图集
02

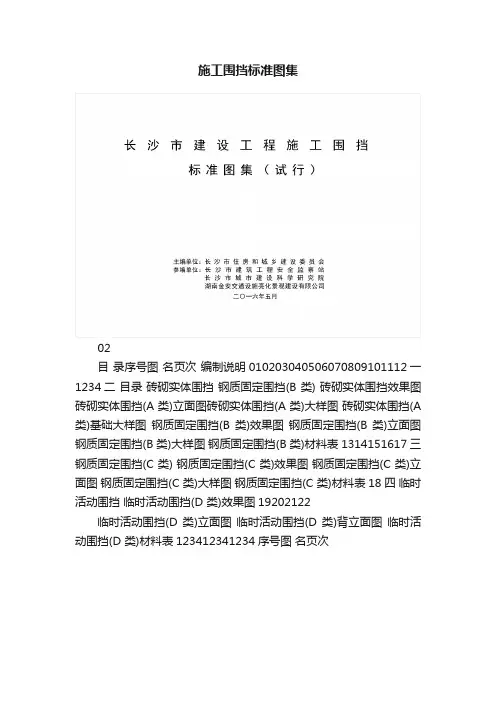

目录序号图名页次编制说明010203040506070809101112一1234二目录砖砌实体围挡钢质固定围挡(B 类) 砖砌实体围挡效果图砖砌实体围挡(A 类)立面图砖砌实体围挡(A 类)大样图砖砌实体围挡(A 类)基础大样图钢质固定围挡(B 类)效果图钢质固定围挡(B 类)立面图钢质固定围挡(B 类)大样图钢质固定围挡(B 类)材料表1314151617三钢质固定围挡(C 类) 钢质固定围挡(C 类)效果图钢质固定围挡(C 类)立面图钢质固定围挡(C 类)大样图钢质固定围挡(C 类)材料表18四临时活动围挡临时活动围挡(D 类)效果图19202122
临时活动围挡(D 类)立面图临时活动围挡(D 类)背立面图临时活动围挡(D 类)材料表123412341234序号图名页次
砖砌实体围挡效果图
上一页下一页。

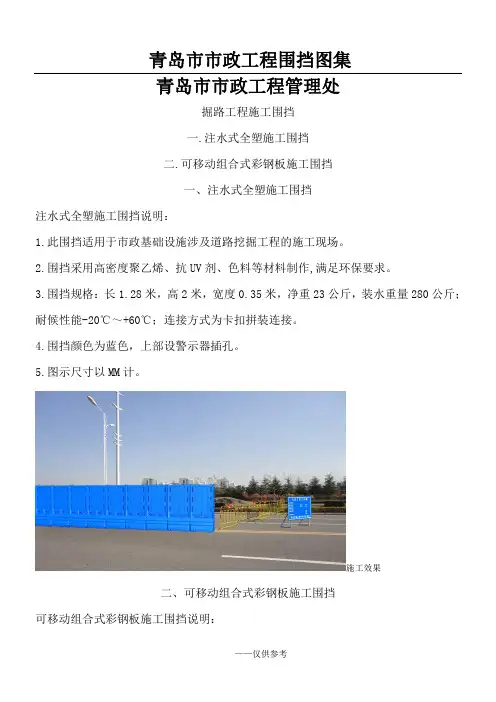

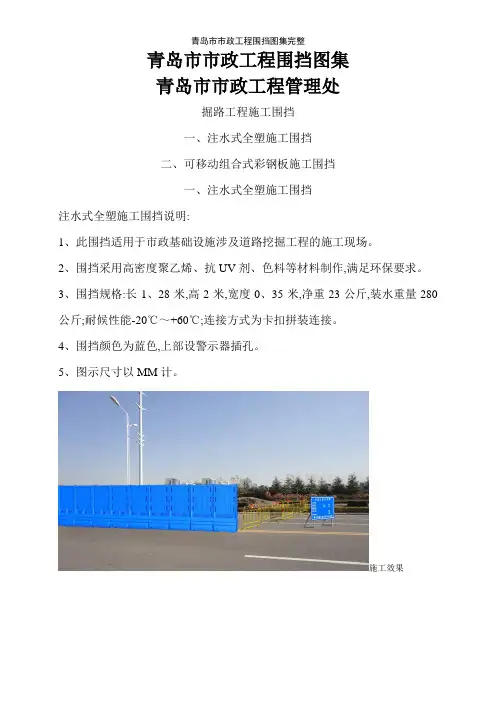

青岛市市政工程围挡图集青岛市市政工程管理处掘路工程施工围挡一、注水式全塑施工围挡二、可移动组合式彩钢板施工围挡一、注水式全塑施工围挡注水式全塑施工围挡说明:1、此围挡适用于市政基础设施涉及道路挖掘工程的施工现场。

2、围挡采用高密度聚乙烯、抗UV剂、色料等材料制作,满足环保要求。

3、围挡规格:长1、28米,高2米,宽度0、35米,净重23公斤,装水重量280公斤;耐候性能-20℃～+60℃;连接方式为卡扣拼装连接。

4、围挡颜色为蓝色,上部设警示器插孔。

5、图示尺寸以MM计。

施工效果二、可移动组合式彩钢板施工围挡可移动组合式彩钢板施工围挡说明:1、此围挡适用于掘路工程及工期小于6个月的市政工程施工现场。

2、围挡采用0、5毫米蓝色彩钢板(平板),框架采用30mmx20mmx1、5mm 扁钢管等材料制作。

3、围挡片与支撑支架之间采用承插连接,相邻围挡片之间采用螺栓连接。

4、围挡可根据施工场地用地面积的要求左右旋转三角支架。

5、每个三角支架两端正常压重为30公斤砂袋各一袋。

遇大风天气须增加压重以稳定围挡。

6、图示尺寸以毫米计。

市政工程施工围挡工期小于六个月可移动组合式彩钢板施工围挡(参见掘路工程施工围挡二)工期大于六个月一、立柱式固定基础彩钢板围挡二、框架式镀锌板外附喷绘布围挡一、立柱式固定基础彩钢板围挡立柱式固定基础彩钢板围挡说明:1、此围挡适用于工期大于6个月的新建、改建、扩建等市政工程施工现场。

2、围挡采用0、6毫米蓝色彩钢板(平板)、40mmx40mm角钢、100x100mm 方管立柱等材料制作。

3、为保证行车视距与安全要求采用挂网通透式围挡。

通透围挡长度根据工程现场情况按规范及设计要求组装。

4、围挡底座为砖砌基础,水泥砂浆抹面,基座高度0、2米;钢管立柱基础为C25混凝土制作,尺寸为0、4mx0、4mx0、6m,预留锚栓。

5、依据现场做出的设计调整,不另行出图说明。

围挡制作技术说明:1、框架材料为40mmx40mm角钢;立柱采用100x100mm方钢管。

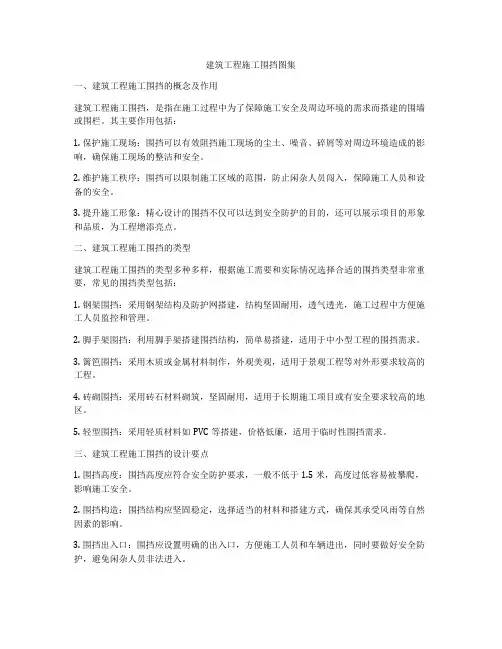

建筑工程施工围挡图集一、建筑工程施工围挡的概念及作用建筑工程施工围挡，是指在施工过程中为了保障施工安全及周边环境的需求而搭建的围墙或围栏。

其主要作用包括：1. 保护施工现场：围挡可以有效阻挡施工现场的尘土、噪音、碎屑等对周边环境造成的影响，确保施工现场的整洁和安全。

2. 维护施工秩序：围挡可以限制施工区域的范围，防止闲杂人员闯入，保障施工人员和设备的安全。

3. 提升施工形象：精心设计的围挡不仅可以达到安全防护的目的，还可以展示项目的形象和品质，为工程增添亮点。

二、建筑工程施工围挡的类型建筑工程施工围挡的类型多种多样，根据施工需要和实际情况选择合适的围挡类型非常重要，常见的围挡类型包括：1. 钢架围挡：采用钢架结构及防护网搭建，结构坚固耐用，透气透光，施工过程中方便施工人员监控和管理。

2. 脚手架围挡：利用脚手架搭建围挡结构，简单易搭建，适用于中小型工程的围挡需求。

3. 篱笆围挡：采用木质或金属材料制作，外观美观，适用于景观工程等对外形要求较高的工程。

4. 砖砌围挡：采用砖石材料砌筑，坚固耐用，适用于长期施工项目或有安全要求较高的地区。

5. 轻型围挡：采用轻质材料如PVC等搭建，价格低廉，适用于临时性围挡需求。

三、建筑工程施工围挡的设计要点1. 围挡高度：围挡高度应符合安全防护要求，一般不低于1.5米，高度过低容易被攀爬，影响施工安全。

2. 围挡构造：围挡结构应坚固稳定，选择适当的材料和搭建方式，确保其承受风雨等自然因素的影响。

3. 围挡出入口：围挡应设置明确的出入口，方便施工人员和车辆进出，同时要做好安全防护，避免闲杂人员非法进入。

4. 围挡外观：围挡外观应美观大方，符合施工项目的整体形象要求，可以在围挡上设置广告标识等宣传信息。

5. 围挡材料选择：根据施工需要选择合适的围挡材料，考虑其耐久性、透气性、防水性等因素，确保围挡的使用寿命和效果。

四、建筑工程施工围挡的施工流程1. 确定围挡位置和范围：根据施工需求和项目实际情况确定围挡的位置和范围，考虑周边环境和交通要求，做好施工准备。
