2015年继电保护试卷

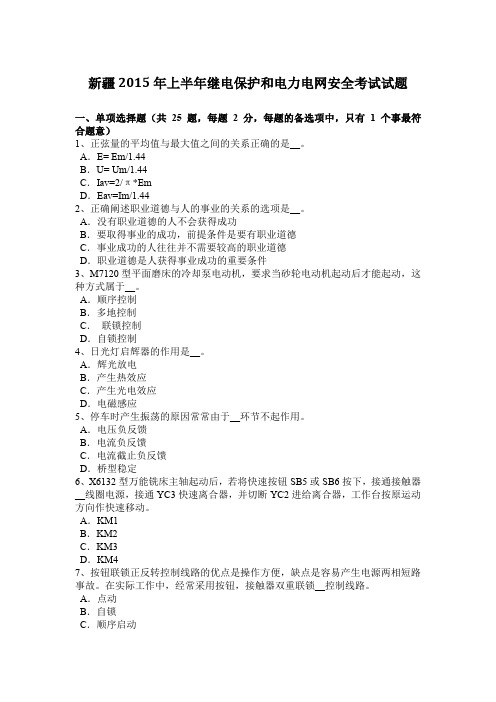

新疆2015年上半年继电保护和电力电网安全考试试题一、单项选择题（共25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意）1、正弦量的平均值与最大值之间的关系正确的是__。

A．E= Em/1.44B．U= Um/1.44C．Iav=2/π*EmD．Eav=Im/1.442、正确阐述职业道德与人的事业的关系的选项是__。

A．没有职业道德的人不会获得成功B．要取得事业的成功，前提条件是要有职业道德C．事业成功的人往往并不需要较高的职业道德D．职业道德是人获得事业成功的重要条件3、M7120型平面磨床的冷却泵电动机，要求当砂轮电动机起动后才能起动，这种方式属于__。

A．顺序控制B．多地控制C．联锁控制D．自锁控制4、日光灯启辉器的作用是__。

A．辉光放电B．产生热效应C．产生光电效应D．电磁感应5、停车时产生振荡的原因常常由于__环节不起作用。

A．电压负反馈B．电流负反馈C．电流截止负反馈D．桥型稳定6、X6132型万能铣床主轴起动后，若将快速按钮SB5或SB6按下，接通接触器__线圈电源，接通YC3快速离合器，并切断YC2进给离合器，工作台按原运动方向作快速移动。

A．KM1B．KM2C．KM3D．KM47、按钮联锁正反转控制线路的优点是操作方便，缺点是容易产生电源两相短路事故。

在实际工作中，经常采用按钮，接触器双重联锁__控制线路。

A．点动B．自锁C．顺序启动D．正反转8、如果发电机的电流达到额定值而其电压不足额定值，则需__线圈的匝数。

A．减小淬火变压器一次B．增大淬火变压器一次C．减小淬火变压器二次D．增大淬火变压器二次9、在市场经济条件下，职业道德具有__的社会功能。

A．鼓励人们自由选择职业B．遏制牟利最大化C．促进人们的行为规范化D．最大限度地克服人们受利益驱动10、非独立励磁控制系统在__的调速是用提高电枢电压来提升速度的，电动机的反电动势随转速的上升而增加，在励磁回路由励磁调节器维持励磁电流为最大值不变。

河南省2015年上半年继电保护和电力电网安全考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、交流电压的量程有10V、100V、500V三挡。

应将万用表的转换开关转到__，以免下次使用时不慎而损坏电表。

A．低电阻挡B．低电阻挡C．低电压挡D．高电压挡2、一台变压器型号为S7—500/10，500代表__。

A．额定电压500VB．额定电流500VC．额定容量500V AD．额定容量500kV A3、检查机床回零开关是否正常，运动有无爬行情况。

各轴运动极限的__工作是否起作用。

A．软件限位和硬件限位B．软件限位或硬件限位C．软件限位D．硬件限位4、单相手电钻所用轴承为6203，它表示其内径为__mm。

A．30B．203C．15D．175、主轴回转轴心线对工作台面的垂直度属于数控机床的__精度检验。

A．定位B．几何C．切削D．联动6、锗低频小功率三极管型号为__。

A．3ZDB．3ADC．3AXD．3DD7、带直流负反馈的串联型稳压电路，是利用__作电压调整器件与负载串联。

A．取样电路B．三极管C．基准电路D．比较放大电路8、硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为__。

A．等于10VB．小于10VC．大于10VD．无法确定9、I’ll lend you my computer ______ you promise to take care of it.A．unlessB．whileC．asD．if10、起动按钮优先选用__色按钮，急停按钮优先选用__色按钮，停止按钮优先选用__色按钮。

A．绿、黑、红B．白、红、红C．绿、红、黑D．白、红、黑11、转矩极性鉴别器常常采用运算放大器经正反馈组成的__电路检测速度调节器的输出电压Un。

A．多沿震荡B．差动放大C．施密特D．双稳态12、变压器具有改变__的作用。

A．交变电压B．交变电流C．变换阻抗D．以上都是13、三相交流异步电动机额定转速__。

《继电保护原理》第二次作业答案你的得分：完成日期：2015年01月12日22点45分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2015年03月12日)后显示在题目旁边。

一、单项选择题。

本大题共20个小题，每题 2.0 分，共40.0分。

在每题给出的选项中，只有一项是符合题目要求的。

1.电磁型电流继电器的动作条件是( ) ( C )A.M dc≥M mB. M dc≥M thC. M dc ≥M m+ M thD. M dc≥ M m +2M th2.电流继电器返回系数是指返回电流和动作电流的比值。

为保证电流保护较高的动作( )，要求有较高的返回系数。

(C )A.选择性B.速动性C.灵敏性D.可靠性3.电流保护进行灵敏度校验时选择的运行方式为系统( ) ( B )A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式4.灵敏度过低时，则在最不利于保护动作的运行方式下，可能使保护( )。

( B )A.误动B.拒动C.速动性受影响D.可靠性受影响5.Y/ -11变压器后( )相故障时, 三继电器方式动作灵敏度提高1倍。

( D )A.BCB.ABCC.CAD.AB6.电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件。

( B )A.速动性B.选择性C.灵敏性D.可靠性7.大电流接地系统单相接地短路时保护安装处的零序电流、电压之间的相位差由其( )零序阻抗角决定，与故障点位置无关。

( B )A.线路的B.背侧的C.相邻变压器的D.相邻线路的8.一般零序过电流(零序III段)保护的动作时间( )单相重合闸的非同期时间，因此可以不考虑躲非全相运行时的最大零序电流。

( A )A.大于B.小于C.等于D.接近9.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( )的后果。

( C )A.拒动B.误动C.正向故障拒动或反向故障误动D.损坏10.距离III 段的灵敏度校验应按分支系数K fz为最大的运行方式来确定，目的是为了保证保护的( )。

山东省2015年下半年继电保护和电力电网安全考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、异步电动机反接制动过程中，由电网供给的电磁功率和拖动系统供给的机械功率，（）转化为电动机转子的热损耗。

A．1/4部分B．1/2部分C．3/4部分D．全部2、设计者给定的尺寸，以__表示轴。

A．HB．hC．DD．d3、在共发射极放大电路中，若静态工作点设置过低，易产生__。

A．饱和失真B．交越失真C．截止失真D．直流失真4、编程器的显示内容包括地址、数据、工作方式、__情况和系统工作状态等。

A．位移储存器B．参数C．程序D．指令执行5、变压器具有改变__的作用。

A．交变电压B．交变电流C．变换阻抗D．以上都是6、当高压钠灯接入电源后，电流经过镇流器、热电阻、双金属片常闭触头而形成通路，此时放电管中（）。

A．电流极大B．电流较大C．电流较小D．无电流7、在振动较大的场所宜采用__。

A．白炽灯B．荧光灯C．卤钨灯D．高压汞灯8、维修电工班组完成一个阶段的质量活动课题，成果报告包括课题活动的__全A．计划→实施→检查→总结B．计划→检查→实施→总结C．计划→检查→总结→实施D．检查→计划→实施→总结9、电阻器的阻值及精度等级一般用文字或数字直接印于电阻器上，允许偏差为±5%，用__表示。

A．无色B．银色C．金色D．白色10、变压器停电退出运行，首先应__。

A．断开各负荷B．断开高压侧开关C．断开低压侧开关D．同时断开高、低压侧开关11、正弦交流电i=10sinωt的瞬时值不可能等于__A。

A．10B．0C．1D．1512、计数器就是对数字电路中的脉冲进行计数的部件。

它是由触发器构成的。

如果按计数器翻转的次序来分类，可把计数器分为__。

A．异步式计数器和加法计数器B．异步式计数器和减法计数器C．异步式计数器和可避计数器D．异步式计数器和同步式计数器13、__阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。

2015年继电保护试卷（7月份）一、判断题：（10题，每题1分）1、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。

（）2、对于母线差动保护，当各单元电流互感器变比不同时，则应用补偿变流器进行补偿。

补偿方式应以变比较大为基准，采用降流方式。

（）3、发电厂与变电所距离较远，一个是电源一个是负荷中心，所以频率不同。

（³）4、反应相间故障的三段式距离保护装置中，有振荡闭锁的保护段可以经过综合重合闸的N 端子跳闸。

（）5、在大接地电流系统中，输电线路的断路器，其触头一相或两相先接通的过程中，与组成零序电流滤过器的电流互感器的二次两相或一相断开，流入零序电流继电器的电流相等。

（）6、双端供电线路两侧均安装有同期重合闸，为了防止非同期重合，两侧重合闸连接片(压板)均应投在检同期方式进行。

（³）7、元件固定连接的双母线差动保护装置，在元件固定连接方式破坏后，如果电流二次回路不做相应切换，则选择元件无法保证动作的选择性。

（）8、装有管型避雷器的线路，为了使保护装置在避雷器放电时不会误动作，保护的动作时限(以开始发生故障至发出跳闸脉冲)不应小于0.02s，保护装置起动元件的返回时间应小于0.08s。

（³）9、当母线故障，母线差动保护动作而某断路器拒动或故障点发生在电流互感器与断路器之间时，为加速对侧保护切除故障，对装有高频保护的线路，应采用母线差动保护动作发信的措施。

（³）10、在大接地电流系统中，当断路器触头一相或两相先闭合时，零序电流滤过器均无电流输出。

（³）二、选择题：（10题，每题1分）1.凡第一次采用的国外保护装置应遵循( )的规定。

(A)电力工业部质检中心动模试验确认合格方可使用；(B)基建投资单位(业主)的指令；(C) 网省局继电保护部门的指令；(D)以上任一答案均正确。

2.使用电平表进行跨接测量时，选择电平表内阻为( )。

湖南省2015年上半年继电保护和电力电网安全考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、__以电气原理图，安装接线图和平面布置图最为重要。

A．电工B．操作者C．技术人员D．维修电工2、电压继电器的线圈在电路中的接法是（）于被测电路中。

A．串联B．并联C．混联D．任意联接3、稳压管虽然工作在反向击穿区，但只要__不超过允许值，√N结不会过热而损坏。

A．电压B．反向电压C．电流D．反向电流4、安装接触器时，要求散热孔__。

A．朝右B．朝左C．朝下D．朝上5、三相交流异步电动机额定转速__。

A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率6、多量程的__是在表内备有可供选择的多种阻值倍压器的电压表。

A．电流表B．电阻表C．电压表D．万用表7、串联谐振逆变器输入是恒定的电压，输出电流波形接近于__，属于电压型逆变器。

A．锯齿波B．三角波C．方波D．正弦波8、在电源内部由负极指向正极，即从__。

A．高电位指向高电位B．低电位指向低电位C．高电位指向低电位D．低电位指向高电位9、在20/5t桥式起重机主钩下降控制过程中，在下降方向，在第一挡不允许停留时间超过__。

A．2sB．3sC．8sD．10s10、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。

A．60°B．90°C．120°D．150°11、电磁系测量机构的主要结构是__。

A．固定的线圈，可动的磁铁B．固定的线圈，可动的铁片C．可动的磁铁，固定的铁片D．可动的线圈，固定的线圈12、保护接零适用于（）系统。

A．ITB．TTC．TND．IT～TT13、交流电磁离合器的励磁电流与行程（）。

A．成正比B．成反比C．无关D．平方成反14、制定ISO14000系列标准的直接原因是__。

2015年下半年四川省继电保护和电力电网安全考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、三相交流异步电动机额定转速__。

A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率2、可编程序控制器通过编程，灵活地改变其控制程序，相当于改变了继电器控制的__线路。

A．主、控制B．控制C．软接线D．硬接线3、对于小型变压器绝缘电阻的测试，用绝缘电阻表测量各绕组之间和它们对铁心的绝缘电阻，其值不应低于__。

A．20MΩB．10MΩC．5MΩD．1MΩ4、交流三相异步电动机定子单层绕组一般采用__。

A．单迭绕组B．长距绕组C．整距绕组D．短距绕组5、直流电动机是把直流电能换成__输出。

A．直流电流B．机械能C．直流电压D．电场力6、5t桥式起重机线路中，凸轮控制器的手柄扳到第二挡时，一段电阻被短接，串联电动机转子绕组中的电阻值__，速度上升。

A．上升B．为零C．减小D．不变7、三相异步电动机铭牌上的额定功率是指__。

A．输入的有功功率B．轴上输出的机械功率C．视在功率D．电磁功率8、X6132型万能铣床制作电气控制板时，划出安装标记后进行钻孔、攻螺纹、去毛刺、修磨，在板两面刷防锈漆，并在正面喷涂__。

A．黑漆B．白漆C．蓝漆D．黄漆9、坚持办事公道，要努力做到__。

A．公私不分B．有求必应C．公正公平D．全面公开10、20/5t桥式起重机的电源线进线方式有__和端部进线两种。

A．上部进线B．下部进线C．中间进线D．后部进线11、三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压__。

A．比Y—△起动时大，比全压起动时小B．等于全压起动时的电压C．是全压起动时的3倍D．是全压起动时的1/3倍12、数控装置工作基本正常后，可开始对各项__进行检查、确认和设定。

A．参数B．性能C．程序D．功能13、交流电压的量程有10V、100V、500V三挡。

用完后应将万用表的转换开关转到__，以免下次使用不慎而损坏电表。

大唐武安发电有限公司控制中心电控班3月季考试题题目一二三四五合计得分评分人一、填空题：（5题，每空2分）1、直流母线电压不能过高或过低，允许范围一般是±10％。

2、如果线路送出有功与受进无功相等，则线路电流、电压相位关系为电流超前电压45°。

3、在Y/d11接线的变压器低压侧发生两相短路时，星形侧的某一相的电流等于其他两相短路电流的__2__倍。

4、汽轮发电机完全失磁之后，在失步以前，将出现发电机有功功率基本不变，从系统吸收无功功率，使机端电压下降，定子电流增大。

失磁前送有功功率越多，失磁后电流增大越多的情况。

5、继电保护所用的电流互感器稳态变比误差不应大于10％，而角误差不应超过_7_度6、由变压器、电抗器瓦斯保护启动的中间继电器，应采用启动功率较大的中间继电器，不要求快速动作，以防止直流正极接地时误动作7、零序电流保护的逐级配合是指零序电流定值的灵敏度和时间都要相互配合8、发变组保护装置匝间跳闸一项定值控制字KG=039D H，将其转化为二进制为0000 0 0 1 1 1 0 0 1 1 1 0 1 B9、防止跳跃继电器的电流线圈应接在保护出口接点和断路器控制回路之间10、继电保护装置检验分为三种，是验收检验、定期检验、补充检验二、判断题：（5题，每题2分；正确的画“√”，不正确的画“×”）1、电力系统的静态稳定性，是指电力系统在受到小的扰动后，能自动恢复到原始运行状态的能力。

( √)2、在大电流接地系统中的零序功率方向过流保护，一般采用最大灵敏角为70°的功率方向继电器，而用于小电流接地系统的方向过流保护，则常采用最大灵敏角为－40°功率方向继电器。

( ×)3、方向阻抗继电器切换成方向继电器后，其最大灵敏角不变。

( √)4、控制熔断器的额定电流应为最大负荷电流的2倍。

( ×)5、检修继电保护的人员，在取得值班员的许可后可进行拉合断路器和隔离开关操作。

重庆省2015年继电保护和电力电网安全考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、X6132型万能铣床线路左、右侧配置电箱控制板时，要注意控制板的__，使它们装上元器件后能自由进出箱体。

A．尺寸B．颜色C．厚度D．重量2、当电源电压波动时，心柱2中的__变化幅度很小，故二次线圈W2的端电压u2变化很小，起到稳定作用。

A．磁动势B．磁阻C．磁通D．磁场3、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。

A．轻度过载B．短路C．失压D．欠压4、电阻器的阻值及精度等级一般用文字或数字直接印于电阻器上，允许偏差为±5%，用__表示。

A．无色B．银色C．金色D．白色5、逻辑保护电路中如果uR、uF不同时为1，__输出高电平1。

A．或门B．与门C．与非门D．或非门6、频敏变阻器串接在__电动机的转子绕组中，作为起动设备。

A．鼠笼式B．线绕式C．同步D．直流7、变压器具有改变__的作用。

A．交变电压B．交变电流C．变换阻抗D．以上都是8、电气技术中文字符号由__组成。

A．基本文字符号和一般符号B．一般符号和辅助文字符号C．一般符号和限定符号D．基本文字符号和辅助文字符号9、三相交流异步电动机额定转速__。

A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率10、JT-1型晶体管图示仪输出集电极电压的峰值是__V。

A．100B．200C．500D．100011、脉冲整形主要由晶体管VT14、VT15实现，当输入正脉冲时，VT14由导通转为关断，而VT14由关断转为导通，在VT15集电极输出__脉冲。

A．方波B．尖峰C．触发D．矩形12、保护接零的有效性是当设备发生故障时__使保护装置动作。

A．过载电压B．额定电压C．短路电流D．接地电流13、直流电动机是把直流电能换成__输出。

A．直流电流B．机械能C．直流电压D．电场力14、选择兆欧表的原则是__。
