结构工程师必须掌握的EMC结构设计知识1.EMC简单介绍EMC的概念：电磁兼容（Electromagnetic Compatibility , EMC）其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力”。

EMC包含两个方面的意思，首先，设备能够抵抗所接受到的干扰而正常工作(即EMS)；其次，设备所发射的电磁干扰不能影响其它设备的正常工作(即EMI)。

生活中的EMC：飞机上限制使用手机等电子设备，是因为手机等有可能会对机载设备造成电磁干扰，引起机载设备性能下降或者功能丧失，影响飞机飞行安全。

有时乘客会偷偷使用手机，为什么没有“引起机载设备性能下降或者功能丧失”？这是因为飞机的“电磁兼容性”设计有很高的安全裕度。

随着电子电气设备越发密集的应用，电磁兼容性引起工业制造领域各设备制造商的广泛关注，民用飞机电磁兼容性设计验证更是有着严格的适航要求。

电磁兼容性设计工作基于一个重要的现象：电子电气设备在正常工作时，既对外部空间发射电磁能量，也容易被外来电磁能量干扰。

现代民机作为高度集成各种电子设备的精密系统，任何关键设备的正常工作受到影响，后果都将不堪设想。

例如，飞机若想按照事先规划的航路飞行以确保空域畅通和绝对安全，在飞行中需要时刻与地面塔台保持联系，这有赖导航系统的准确定位，且通信系统能快速清晰传达和接收信息。

如果电磁兼容工作不到位，同时工作的其他设备所发射的电磁能量经过叠加，可能超过一般设备的耐受上限，通过线缆传导或者空间耦合等机理进入通信、导航等系统，轻则降低系统工作性能，重则损坏电路，使系统彻底失效。

电磁干扰作为一种可传播的能量，从发射源产生通过耦合路径最后到达受影响设备。

上述三者即电磁兼容三要素。

民机设计师通过“三要素”开展电磁兼容工作。

比如，在设计初期，通过优化“发射源”的设计，使其降低无意泄漏的电磁能量；在系统安装集成阶段，通过增加敏感设备之间的隔离距离，“切断”耦合路径；在系统验证阶段，如果发现了电磁兼容问题，再针对性地为问题设备增加屏蔽层。

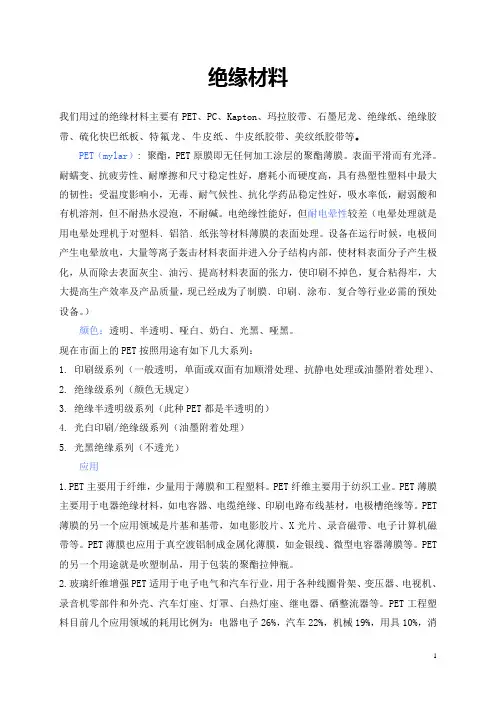

绝缘材料我们用过的绝缘材料主要有PET、PC、Kapton、玛拉胶带、石墨尼龙、绝缘纸、绝缘胶带、硫化快巴纸板、特氟龙、牛皮纸、牛皮纸胶带、美纹纸胶带等。

PET（mylar）: 聚酯，PET原膜即无任何加工涂层的聚酯薄膜。

表面平滑而有光泽。

耐蠕变、抗疲劳性、耐摩擦和尺寸稳定性好，磨耗小而硬度高，具有热塑性塑料中最大的韧性；受温度影响小，无毒、耐气候性、抗化学药品稳定性好，吸水率低，耐弱酸和有机溶剂，但不耐热水浸泡，不耐碱。

电绝缘性能好，但耐电晕性较差（电晕处理就是用电晕处理机于对塑料﹑铝箔﹑纸张等材料薄膜的表面处理。

设备在运行时候，电极间产生电晕放电，大量等离子轰击材料表面并进入分子结构内部，使材料表面分子产生极化，从而除去表面灰尘﹑油污﹑提高材料表面的张力，使印刷不掉色，复合粘得牢，大大提高生产效率及产品质量，现已经成为了制膜﹑印刷﹑涂布﹑复合等行业必需的预处设备。

）颜色：透明、半透明、哑白、奶白、光黑、哑黑。

现在市面上的PET按照用途有如下几大系列：1.印刷级系列（一般透明，单面或双面有加顺滑处理、抗静电处理或油墨附着处理）、2.绝缘级系列（颜色无规定）3.绝缘半透明级系列（此种PET都是半透明的）4.光白印刷/绝缘级系列（油墨附着处理）5.光黑绝缘系列（不透光）应用1.PET主要用于纤维，少量用于薄膜和工程塑料。

PET纤维主要用于纺织工业。

PET薄膜主要用于电器绝缘材料，如电容器、电缆绝缘、印刷电路布线基材，电极槽绝缘等。

PET 薄膜的另一个应用领域是片基和基带，如电影胶片、X光片、录音磁带、电子计算机磁带等。

PET薄膜也应用于真空渡铝制成金属化薄膜，如金银线、微型电容器薄膜等。

PET 的另一个用途就是吹塑制品，用于包装的聚酯拉伸瓶。

2.玻璃纤维增强PET适用于电子电气和汽车行业，用于各种线圈骨架、变压器、电视机、录音机零部件和外壳、汽车灯座、灯罩、白热灯座、继电器、硒整流器等。

PET工程塑料目前几个应用领域的耗用比例为：电器电子26%，汽车22%，机械19%，用具10%，消费品10%，其他为13%。

应用图解
应用领域
原材料特性及使用范围
2 .胶粘系列
包括3M，NITTO ，SONY，TESA，DIC,寺冈,罗曼,四维,力王等品牌的 双面胶及各式单面胶等 单/双面胶带的结构:
胶带结构分类
无基材双面胶
亚克力胶膜—亚克力胶水成膜，厚度0.05~0.15mm
棉纸双面胶—以棉纸或无纺布为基材，两面涂布胶水而 成，厚度0.10~0.20mm

@ @ Õ Å è @ Ò ¥ À Û S Ú H
@ @À Û S Ú
@ @ No.501K
@ No.501M
@ ] ü º ê @ Â â è H
@ @ z v S Ú @@ Y õ ¼ H
CR 泡棉 (氯丁橡胶) 橡胶泡棉 NR 泡棉 (丁腈橡胶) SBR 泡棉 (丁苯橡胶) EPDM 泡棉 (三元乙丙橡胶)
按发泡结构分类
质地柔软，吸水率高，压缩率高，适用 于吸音密封应用，如耳机的压缩海棉， 空调密封条等
开孔泡棉
闭孔泡棉
独立发泡，压缩残留率低，吸水率低， 隔热和缓冲性能良好，防尘好，适用于 电子产品密封防尘，防水减震等
PE 、PP离形膜等 ）
原材料特性及使用范围
1. 背光模组系列 包含黑白双面胶，增光膜，扩散膜，反射膜，双面胶等,品牌有 YUPO,TORAY,KIMOTO, TEIJIN(帝人),SKC,KEIWA(惠和),3M等等.
黑白双面胶: 用于遮光,固定作用,除了黑白胶,还有黑黑胶,黑银胶等 增光膜: 使用在光源背后,增加光感,提升整体亮度 扩散片: 扩散膜的作用是将线光源(CCFL)和点光源(LED)通过光的折射、反射和散射转化 为一均匀的面光源，对于背光源组的结构，可将2、3张扩散膜重叠使用，从而达到更高的 正面亮度效果 反射膜: 反射膜的作用是将导光板背面或光源背面透射出来的光反射回组件中，将光源发 出来的光的损耗限制在最小程度，从而提高光的利用率，增加正面亮度。

在现代社会中电子，通讯产业快速发展，随之而来的负面影响，各种有害电磁波也日益增多，我们正致力于有效地阻挡有害电磁波。

本公司利用能够阻断电磁波的导电纤维布解决这些问题。

因材质具金属镀层特点而命名为导电纤维布。

导电布的制作工程是以纤维布（一般常用聚醋纤维布）经过前置处理后施以电镀金属镀层使其具有金属特性而成为导电纤维布。

导电布性能参数●表面阻抗值：0.05ohm/□mo Test machine(0.5kgf)●摩擦阻抗值：>1，000，000 Wear cycle反导电/氧化阻抗●屏蔽效果:Gasket at 6mmx10mm Average 115dB from20MHz to 10 Ghz●公差尺寸：H±0.02●压缩比：≤10%●荷重量：2kg●三层导电层导电布特征●具有良好的导电性及电磁波屏蔽效果，富有柔韧性，易加工冲型，包覆等。

●优良的弯曲耐久性。

●富含不易燃物。

（UL94 VTM-O）●表面涂胶及粘着等二次加工性佳。

导电布用途●广泛应用于导电胶带、导电泡绵、电器，电器设备、电线绝缘体、建筑物、家具材料等。

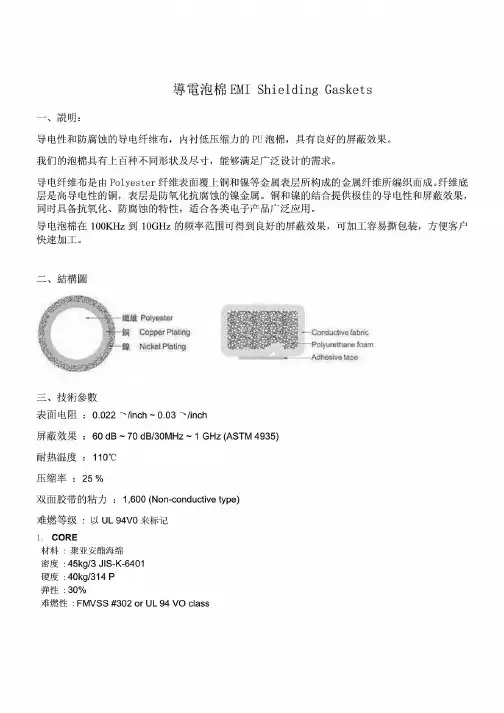

导电布结构图—、说明：导电性和防腐蚀的导电纤维布，内衬低压缩力的PU泡棉，具有良好的屏蔽效果，导电纤维布是由PoIyester纤维表面覆上铜和镍金属表层所够成的金属纤维所编织而成。

纤维底层是高导电性的铜，表层是防氧化抗腐蚀的镍金属。

铜和镍的结合提供极佳的导电性和屏蔽效果，导电泡棉在100KHz到10GHz的频率范围可得到良好的屏蔽效果。

二、技术参数表面电阻（surface reistive）：≤0.05Ω/inch（100g荷重）屏蔽效果（EMI effectiveness）：60 dB~ 80dB/30MHz~1GHz（ASTM4935）耐热温度：-10℃-110℃抗张强度（Adhesion strength）：≧1.3（kg/25mm）初期粘着力：1600g/25mm （Non-conductive type）保持粘着力：1440Min/inch1. 泡棉（SPONGE）密度（Density）：50kg/m3伸长率（FIongation）75%弹性：30%防火等级：UL94（HF-1）2. 导电布OUTER COVER材料：聚酯纤维0.09mm，镀金属 Cu0.003mm+Ni0.003mm厚度：0.096mm表面阻抗：0.022Ω/inch ~0.03Ω/inch伸长率：20/22% （wp/wt）使用温度：-10℃-170℃抗张强度：25.4/24.4kg f/25mm （wp/wt）屏蔽性能：60 dB ~ 80 dB/30MHz ~ 1GHz （ASTM 4935）组织：Ripstop Type，Taffeta Type3.导电双面胶 BOTH-SIDED TAPE材料：无基材压克力胶+镍Ni使用温度：-20℃~100℃厚度：0.05mm粘附力：1600g/25mm剥离力：1.6kg/25mm（peel adhesion）维持力：24hrs/1kg/25mm*25mm表面阻抗：≤0.03Ω/sp导电泡棉用途●导电泡棉特别适用于容量和闭合压力有限的场合，费用低。
