测量分析正弦交流稳态电路

正弦稳态交流电路的研究实验报告正弦稳态交流电路的研究实验报告摘要：本实验旨在研究正弦稳态交流电路的特性。

通过构建不同类型的交流电路并测量其电流、电压以及功率等参数，我们了解到正弦稳态电路的频率响应、电流相位差、电压波形以及功率因数等重要特性。

实验结果表明，正弦稳态交流电路具有较好的稳定性和可靠性，适用于各种电力应用。

1. 引言正弦稳态交流电路是电力系统中最常见和重要的一类电路，广泛应用于发电、输电、变电等领域。

了解正弦稳态电路的特性对于电力工程师和电子技术研究者至关重要。

2. 实验原理本实验涉及了正弦稳态电路的基本原理，包括交流电路的频率响应、电流相位差、电压波形以及功率因数等。

2.1 交流电路的频率响应实验中我们构建了一个简单的RLC串联电路，通过改变输入交流信号的频率，测量电路中的电流和电压，来研究电路的频率响应。

2.2 交流电路的电流相位差通过在电路中添加电阻和电感元件，我们测量了电路中电流和电压之间的相位差，并分析了相位差对电路性能的影响。

2.3 交流电路的电压波形实验中我们使用示波器测量了电路中的电压波形，并观察了不同电路元件对电压波形的影响。

2.4 交流电路的功率因数通过测量电路中的有功功率和视在功率，我们计算了电路的功率因数，并探讨了功率因数对电路效率的影响。

3. 实验过程及结果我们按照实验原理部分所述方法搭建了正弦稳态交流电路，并进行了一系列测量。

3.1 频率响应实验在实验中，我们改变了输入交流信号的频率，测量了电路中的电流和电压。

实验结果显示，电路对不同频率的输入信号有不同的响应。

3.2 电流相位差实验通过添加电感元件和电阻元件，我们测量了电路中电流和电压之间的相位差。

实验结果表明，电路中的电感元件会导致电流滞后于电压。

3.3 电压波形实验我们使用示波器测量了电路中的电压波形，并观察了不同电路元件对电压波形的影响。

实验结果显示，电路中的电感元件会导致电压波形发生畸变。

3.4 功率因数实验通过测量电路中的有功功率和视在功率，我们计算了电路的功率因数。

竭诚为您提供优质文档/双击可除正弦稳态交流电路相量实验报告篇一：《模电实验报告》正弦稳态交流电路向量的研究实验四正弦稳态交流电路向量的研究班级：_计算机科学与技术五班姓名：学号：520日期：篇二：正弦稳态交流电路相量的研究电路实验报告九实验日期：20XX.12.12实验名称实验班级姓名学号同组同学指导老师一：实验目的1．研究正弦稳态交流电路中电压.电流向量之间的关系。

2．掌握日光灯电路的接线。

3．理解改善电路功率因数的意义并掌握其方法。

二：原理说明1.在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，他们之间的关系满足向量形式的基尔霍夫定律，既∑I=0和∑RuuRucu=0.9-1Rc串联电路2.图9-1所示的Rc串联电路，在正弦稳态信号u的激励下，uR与uc保持有90°的相位差，即当R阻值改变时。

uR 的向量轨迹是一个半圆。

u﹑uc与uR三者形成一个直角形的电压三角形，如图9-2所示。

R值改变时，也该表φ角的大小，从而达到移相的目的。

9-2相量图3.日光定线路如图9-3所示，图中A是日光灯管，L是镇流器，s是启辉器，c是补偿电容器，用以改善电路的功率因数（cosφ值）。

有关日光灯的工作原理请自行翻阅有关资料。

图三：实验设备四：实验内容1.按图9-1接线，R为220V﹑25w的白炽灯泡，电容器为4.7Μf/450V。

经指导老师检查后，接通试验台电源，将自耦调压器输出（即u）调至220V。

记录u﹑uR﹑uc值，验证电压三角形关系。

2.日光灯接线与测量。

按图9-4接线。

经指导教师检查后接通试验台电源，调节自耦调压器的输出，使其输出电压缓慢增大，直到日光灯刚启辉器电量为止，记下三表的指示值。

然后将电压调至220V，测量功率p，电流I，电压u,uL,uA等值，验证电压﹑电流向量关系。

4.并联电路——电路功率因数的改善。

按图9-5组成试验线路。

经指导教师检查后，接通实验台电源，将自耦调压器的输出调至220V，记录功率表，电压表读数。

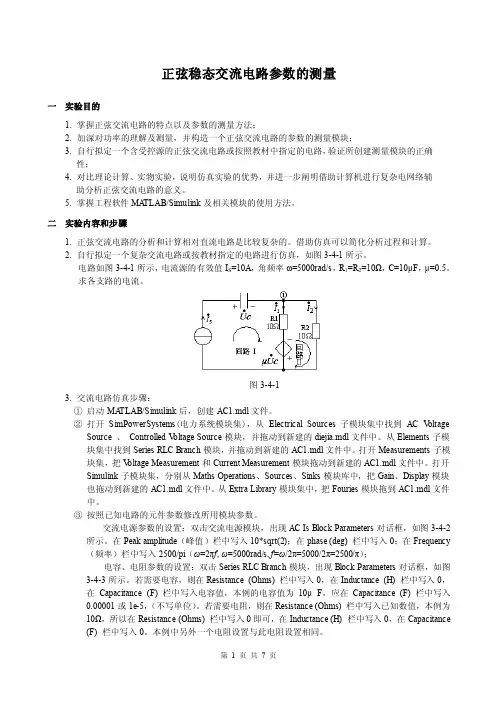

正弦稳态交流电路参数的测量一实验目的1. 掌握正弦交流电路的特点以及参数的测量方法；2. 加深对功率的理解及测量，并构造一个正弦交流电路的参数的测量模块；3. 自行拟定一个含受控源的正弦交流电路或按照教材中指定的电路，验证所创建测量模块的正确性；4. 对比理论计算、实物实验，说明仿真实验的优势，并进一步阐明借助计算机进行复杂电网络辅助分析正弦交流电路的意义。

5. 掌握工程软件MA TLAB/Simulink及相关模块的使用方法。

二实验内容和步骤1. 正弦交流电路的分析和计算相对直流电路是比较复杂的。

借助仿真可以简化分析过程和计算。

2. 自行拟定一个复杂交流电路或按教材指定的电路进行仿真，如图3-4-1所示。

电路如图3-4-1所示，电流源的有效值I S=10A，角频率ω=5000rad/s，R1=R2=10Ω，C=10μF，μ=0.5。

求各支路的电流。

图3-4-13. 交流电路仿真步骤：①启动MA TLAB/Simulink后，创建AC1.mdl文件。

②打开SimPowerSystems(电力系统模块集)，从Electrical Sources子模块集中找到AC V oltageSource 、Controlled V oltage Source模块，并拖动到新建的diejia.mdl文件中。

从Elements子模块集中找到Series RLC Branch模块，并拖动到新建的AC1.mdl文件中。

打开Measurements子模块集，把V oltage Measurement和Current Measurement模块拖动到新建的AC1.mdl文件中。

打开Simulink子模块集，分别从Maths Operations、Sources、Sinks模块库中，把Gain、Display模块也拖动到新建的AC1.mdl文件中。

从Extra Library模块集中，把Fouries模块拖到AC1.mdl文件中。

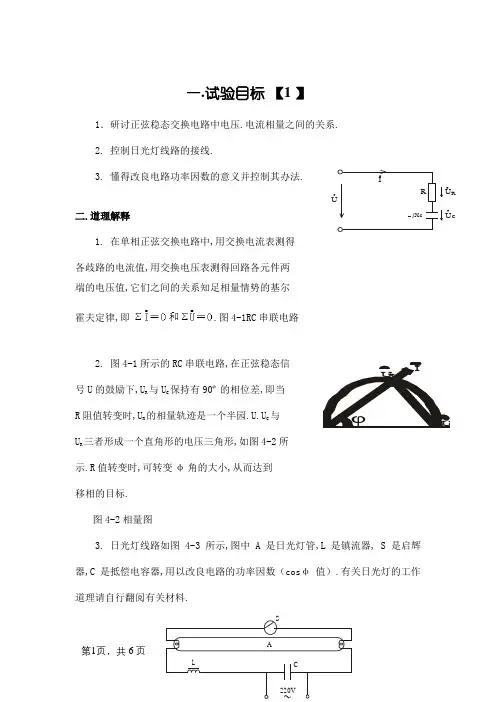

一.试验目标 【1 】1．研讨正弦稳态交换电路中电压.电流相量之间的关系. 2. 控制日光灯线路的接线.3. 懂得改良电路功率因数的意义并控制其办法.二.道理解释1. 在单相正弦交换电路中,用交换电流表测得 各歧路的电流值,用交换电压表测得回路各元件两 端的电压值,它们之间的关系知足相量情势的基尔 霍夫定律,即.图4-1RC 串联电路2. 图4-1所示的RC 串联电路,在正弦稳态信号U 的鼓励下,U R 与U C 保持有90º的相位差,即当 R 阻值转变时,U R 的相量轨迹是一个半园.U.U C 与 U R 三者形成一个直角形的电压三角形,如图4-2所 示.R 值转变时,可转变φ角的大小,从而达到 移相的目标.图4-2相量图3. 日光灯线路如图4-3所示,图中 A 是日光灯管,L 是镇流器, S 是启辉器,C 是抵偿电容器,用以改良电路的功率因数（cos φ值）.有关日光灯的工作道理请自行翻阅有关材料.SRjXcUcU R IU RUU cIφ图4-3日光灯线路三.内心装备及所选用组件箱四.试验内容1. 按图4μF/450V. 经指点教师检讨后,接通试验台电源,将自耦调压器输出(即U)调至220V.记载U.U R .U C 值,验证电压三角形关系.表4-1 验证电压三角形关系2. 日光灯线路接线与测量.图4-4（1）按图4-4接线.（2）经指点教师检讨后接通试验台电源,调节自耦调压器的输出,使其输出电压迟缓增大,直到日光灯方才启辉点亮为止,记下三表的指导值.（3）将电压调至220V,测量功率P,电流I,电压U,UL ,UA等值,验证电压.电流相量关系.表4-2 日光灯线路测量值P(W) CosφI(A) U(V) UL (V) UA(V)启辉值正常工作值3. 并联电路──电路功率因数的改良.图4-5（1）按图4-5构成试验线路.（2）经指点先生检讨后,接通试验台电源,将自耦调压器的输出调至220V,记载功率表.电压表读数.（3）经由过程一只电流表和三个电流插座分离测得三条歧路的电流,转变电容值,进行三次反复测量.也可以直接串入3块交换电流表测量三条歧路的电流.数据记入表4-3中.表4-3 并联电路──电路功率因数的改良五．试验数据的处理1.完成数据表格中的盘算,进行须要的误差剖析. 误差剖析： 内心准确度; 读数时消失误差 ; 电路温度升高,电阻变大2.依据试验数据,分离绘出电压.电流相量图,验证相量情势的基尔霍夫定律.电压相量图如下：电容值 测 量 数 值 (μF) P(W) COSφ U(V) I （A ） I L (A) I C (A) 0 1IU AU CUφU=U A +U C 知足基尔霍夫定律KVL 电流相量图如下：I=I C +I L 知足基尔霍夫定律KCL3.评论辩论改良电路功率因数的意义和办法.意义：功率因数低会导致装备不克不及充分应用,电流到了额定值,但功率容量还有.并且当输出雷同的有功功率时,线路上电流大,I =P /(U cos ),线路压降损耗大. 办法：i. 高压传输. ii. 改良自身装备.iii.并联电容,进步功率因数.4, 装接日光灯线路的心得领会及其他i. 接线.拆线或改接电路时都必须在起首断开电源开关的情形下进行,严禁带电操纵.应养成先接试验电路后接通电源,试验完毕先断开电源后拆试验电路的优越操纵习惯. ii.布线要合理安插,走线要清晰,便于接线和检讨.iii.试验时,尤其是刚闭合电源,装备刚投入工作,要随时留意装备的运行情形.。

正弦稳态交流电路相量的研究实验
正弦稳态交流电路相量的研究实验
研究实验是一种从实际实验出发，用实际的电路构建和测量，以解决问题和探索新的机制的研究方法。

本文将介绍一种研究正弦稳态交流电路相量的研究实验过程，包括实验准备、实验操作、实验结果分析和实验结论等各个部分。

一、实验准备：
1、实验仪器：多功能实验电源、电阻测试仪、万用表、数字多用表、交流电压表、电子元件测试仪等。

2、实验电路：正弦稳态交流电路。

3、实验耗材：各种电阻、电容、变压器及相关电子元件等。

二、实验操作：
1、根据实验电路结构图，进行电路构建，注意接线的次序，确保电路的正确性。

2、将多功能实验电源调节至所需电压，使用电阻测试仪测量每条线路内的线路电阻，以确保电阻值的正确性。

3、使用万用表测量各相电压，使用数字多用表测量电流，以确保电压和电流的正确性。

4、使用交流电压表测量正弦波频率。

5、使用电子元件测试仪测量元件之间的相量。

三、实验结果分析：
1、通过测量电压和电流值，计算每条线路的有功功率、无功功
率和视在功率。

2、计算各相电压、电流和功率之间的相位差，以确定不同电压和电流间的相量。

3、通过计算不同元件之间的相量，得出正弦波频率的测量结果，以确定不同相量之间的差异。

四、实验结论：
通过上述实验可以得出，正弦稳态交流电路相量的测量结果与理论值接近，可以得出正弦稳态交流电路在实际情况下的表现与理论上的理论相符。

正弦稳态交流电路相量的研究实验报告实验目的。

本实验旨在通过对正弦稳态交流电路相量的研究，探索交流电路中电压和电流的相量特性，加深对交流电路中相量概念的理解，并验证相关理论知识。

实验原理。

正弦稳态交流电路是指在电压和电流都是正弦波的情况下，电路中各个元件的电压和电流也是正弦波，并且频率相同、相位差不变。

在正弦稳态交流电路中，电压和电流的相量可以用复数表示，其中实部表示电压或电流的幅值，虚部表示相位差。

电压和电流的相量之间存在幅值比和相位差的关系。

实验仪器和材料。

1. 交流电源。

2. 电阻、电感、电容等元件。

3. 示波器。

4. 万用表。

5. 直流电源。

6. 信号发生器。

实验步骤。

1. 搭建正弦稳态交流电路，包括电压源、电阻、电感和电容等元件。

2. 连接示波器，观察电压和电流的波形，并测量其幅值和相位差。

3. 调节信号发生器的频率，观察电压和电流的波形随频率变化的规律。

4. 断开交流电源，接入直流电源，观察电压和电流的波形，并测量其幅值和相位差。

5. 记录实验数据，并进行数据处理和分析。

实验结果。

通过实验观测和数据处理，得出以下结论：1. 在正弦稳态交流电路中，电压和电流的相量可以用复数表示，实部表示幅值，虚部表示相位差。

2. 电压和电流的相量之间存在幅值比和相位差的关系，符合正弦函数规律。

3. 频率对电压和电流的相量有影响，频率增大时，电压和电流的相量幅值减小，相位差增大。

4. 在直流电源下，电压和电流的相量均为实数，相位差为零。

实验分析。

通过本实验的研究，加深了对正弦稳态交流电路中相量的理解，验证了相关理论知识。

实验结果表明，电压和电流的相量在交流电路中具有一定的规律性，频率对相量也有一定的影响。

这对于进一步研究交流电路、分析电路性能具有一定的指导意义。

结论。

本实验通过对正弦稳态交流电路相量的研究，验证了电压和电流的相量在交流电路中的特性，加深了对相量概念的理解。

同时，实验结果对于进一步研究交流电路、分析电路性能具有一定的指导意义。

实验二正弦稳态交流电路相量的研究实验目的1. 理解正弦交流电路的相量概念以及相关理论知识；2. 掌握基本仪器的使用方法，如万用表、示波器等；3. 通过实验验证正弦交流电路的相量和电流、电压等物理量之间的关系。

实验原理正弦稳态交流电路是指以正弦信号作为输入的交流电路，在稳态下各个物理量的变化规律具有确定的周期性。

正弦信号的主要特点是其可表示为正弦函数的形式，根据欧姆定律和基尔霍夫定律，可以得到正弦稳态交流电路中电压、电流、功率等物理量的数学表达式。

在正弦稳态交流电路中，通过对电压、电流等物理量的相位和幅值的分析，可以得到交流电路的基本特征，比如电压的大小、电流的大小、功率的大小等。

相量是指在交流电路中，电压、电流等物理量的幅值和相位所构成的向量。

在正弦稳态交流电路中，相量是至关重要的，因为它们可以用来表示电压、电流等物理量的大小和相位，同时也可以用来计算电路中各种物理量之间的关系。

相量有实部和虚部两个部分，分别代表物理量的幅值和相位。

实部和虚部可以用极坐标或直角坐标系来表示。

实验器材1. 示波器2. 万用表3. 交流电源4. 标准电阻实验步骤1. 确定电路拓扑，并连接电路；2. 打开交流电源切换开关，调节电压、频率以及相位；3. 用万用表测量电路中的电流、电压等物理量，并记录数据；4. 用示波器观察电路中的电压波形，并记录数据；5. 分析数据，计算相量，并绘制相量图。

实验数据处理1. 测量电路中的电流、电压等数据通过万用表测量得到在电路中流过的电流、在电路中的电压等各种物理量的大小和方向。

具体测量过程如下：2. 计算相量3. 绘制相量图绘制相量图是为了更加直观地展示正弦稳态交流电路中各个物理量之间的关系。

相量图可以使用复平面或直角坐标系来表示。

复平面中，实轴表示正弦波的幅值，虚轴表示正弦波的相位。

直角坐标系中，横轴表示时间，纵轴表示电压或电流。

为了使相量图更加清晰和美观，应该画出相量图的主坐标轴，并在上面标注物理量和单位。

正弦稳态电路的分析1.复数法分析：a. 复数电压和电流表示：将正弦波电流和电压表示为复数形式，即I = Im * exp(jωt)，V = Vm * exp(jωt)，其中Im和Vm为幅值，ω为角频率，j为虚数单位。

b.使用欧姆定律和基尔霍夫定律来建立复数表达式。

c.找到电路中的频域参数，如电阻、电感和电容等，并使用复数法计算电路中的电流和电压。

d.计算电源电压和电流的相位差，这会决定电路中的功率因数。

2.相量法分析：a.相量表示：将电路中的电流和电压表示为相量形式，即以幅值和相位角表示，例如I=Im∠θ，V=Vm∠θ。

b.使用欧姆定律和基尔霍夫定律来建立相量表达式。

c.对电路中的频域参数应用相量法，计算电路中的电流和电压。

d.计算电源电压和电流的相位差，以确定电路中的功率因数。

无论是复数法还是相量法，分析正弦稳态电路的关键是计算电路中的电流和电压的幅值和相位。

在计算过程中，需要使用复数代数、欧姆定律、基尔霍夫定律以及频域的电路参数等相关知识。

在实际应用中，正弦稳态电路的分析主要包括以下几个方面：1.交流电路中的电阻：电阻对交流电流的影响与直流电路相同，即按欧姆定律计算。

复数法计算时，电流和电压与频率无关，可以直接使用欧姆定律计算。

2.交流电路中的电感：电感器对交流电流的响应取决于电流的频率。

复数法计算电感电压和电流时，需要将频率变量引入到电感的阻抗中。

3.交流电路中的电容：电容器对交流电压的响应取决于电压的频率。

复数法计算电容电压和电流时，需要将频率变量引入到电容的阻抗中。

4.交流电路中的复数阻抗：电路中的电感、电容和电阻组成复数阻抗。

复数阻抗可以用来计算电路中的电流和电压。

根据欧姆定律和基尔霍夫定律，可以建立复数电流和电压之间的关系。

5.交流电路中的功率因数：功率因数是电路中有功功率与视在功率之比。

在分析正弦稳态电路时，可以计算电路中电源电压和电流的相位差，从而确定功率因数。

总结起来，正弦稳态电路的分析步骤包括选择复数法或相量法、建立复数或相量表达式、计算电流和电压的幅值和相位、计算功率因数等。

《电路分析》正弦稳态交流电路相量的研究实验报告一、实验目的1．研究正弦稳态交流电路中电压、电流相量之间的关系。

2. 掌握单相正弦交流电路中电压、电流及功率的测量方法3. 理解改善电路功率因数的意义并掌握其方法。

二、实验原理1. 在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律。

2. RC串联电路，在正弦稳态信号U的激励下，U R与U C 保持有90º的相位差，即当R阻值改变时，U R的相量轨迹是一个半园。

U、U C与U R三者形成一个直角形的电压三角形，如图4.1所示。

R值改变时，可改变φ角的大小，从而达到移相的目的。

图4.13. 在感性负载两端并联电容，可以改善电路的功率因数（cosφ值）。

三、实验平台NI Multisim 14.0四、实验步骤与数据记录、处理1. 单相交流电路的基尔霍夫电压定律按图4.2所示调用元件，连接电路。

将万用表均选为交流电压档，开启仿真开关，记录各万用表显示的数值至表格4-1中，并保留截图。

验证电压的相量关系，是否符合电压三角形。

表4-1 电压相量测量2、RLC交流参数测量按图4.3所示调用元件，建立RLC电路。

正确接入功率表，将万用表分别选为交流电压挡和交流电流挡，开启仿真开关，记录各仪表显示的数值至表格4-2中，并保留截图。

表4-2 RLC参数测量根据测量结果，计算RLC各参数，与实际值进行比较。

3、并联电路─电路功率因数的改善按图4.4所示调用元件，建立电路。

正确接入功率表，将万用表选为交流电流挡，开启仿真开关，记录各仪表显示的数值至表格4-3中。

改变电容的数值，记录各参数，观察功率因数的改变情况。

图4.4 功率因数改善电路表4-3 功率因数的改善五、实验结果总结1. 完成数据表格中的计算。

2. 根据实验数据，分别绘出电压、电流相量图，验证相量形式的基尔霍夫定律。

3. 画出功率因数随并联电容变化的曲线图。

正弦稳态交流电路实验误差分析
正弦稳态交流电路实验误差分析如下：
1、仪器误差：仪器的性能及其使用的精度是影响实验误差的重要因素之一。

2、实验操作误差：实验操作过程中的人为因素也是会引起误差的重要原因。

3、范围误差：示波器的量程选取不当，可能导致波形失真或超出测量范围，从而影响实验结果的精度。

4、仪器测量误差：示波器和函数发生器的测量误差，包括示波器的垂直和水平误差以及函数发生器的输出误差等。

5、线路连接误差：线路接触不良、连接器接触阻抗过大和接线不准确等问题可能导致信号传输效果不理想，从而产生误差。

6、电阻、电容参数误差：电阻和电容的标称值与实际值之间的差距，以及电阻的温度系数等都可能引入误差。

7、环境影响误差：环境温度和湿度等因素可能导致电阻和电容的参数发生变化，从而对实验结果产生影响。

实验六正弦稳态交流电路相量的研究一、实验目的1. 了解交流电路中的相量概念。

2. 掌握相量合成、加减、旋转的方法。

3. 学会使用矢量图解法求解交流电路问题。

二、实验原理交流电路所涉及的量大都是随时间而变化的量，如电压、电流等。

在正弦稳态下，这些随时间而变化的量可以用相量来代替，从而方便地进行计算和分析。

对于一般的随时间而变化的量 a(t)，其相量可以表示为：$A=\frac{2}{T}∫^{T/2}_{-T/2} a(t)cosω_0tdt+j \frac{2}{T}∫^{T/2}_{-T/2}a(t)sinω_0tdt$其中 $T=\frac{2π}{ω_0}$ 为一个周期，$ω_0=\frac{2π}{T}$ 为角频率。

这里所求的相量 A 是一个复数，它的实部表示信号在电路中的电压或电流的有效值，虚部表示信号在电路中的相位。

在交流电路中，有时需要将不同的相量合成为一个新的相量，或将一个相量分解为两个相互垂直的相量，或改变一个相量的大小和方向。

下面介绍相量合成、加减、旋转的方法：（1）相量的合成：设有两个相量 $A_1$ 和 $A_2$，其大小和方向分别为 $|A_1|$、$\varphi_1$ 和$|A_2|$、$\varphi_2$，则它们的和为：$A=A_1+A_2=|A_1|cos\varphi_1+j|A_1|sin\varphi_1+|A_2|cos\varphi_2+j|A_2|sin\va rphi_2=|A|cos\varphi+j|A|sin\varphi$其中，$|A|=\sqrt{|A_1|^2+|A_2|^2-2|A_1||A_2|cos(\varphi_1-\varphi_2)}$当需要改变一个相量的大小和方向时，可以进行相量的旋转操作。

设有一个相量 A，大小为 |A|，方向为 $\varphi_A$，现将其旋转一个角度θ，则旋转后的相量 A' 大小为 |A|，方向为 $\varphi_A+\theta$，可利用欧拉公式进行计算：即，$A'=Ae^{j\theta}$其中，e 为自然对数的底数。

正弦稳态电路的研究实验报告实验名称：正弦稳态电路的研究实验目的：1. 掌握正弦稳态电路的基本原理和特性；2. 通过实验验证正弦稳态电路的特性。

实验器材：1. 函数信号发生器2. 直流电源3. 电阻、电容和电感等被测元件4. 示波器5. 连接线等。

实验原理：正弦稳态电路是指在电路中存在正弦波电压或电流，并且电路中各元件的电压或电流也为正弦波的情况。

正弦稳态电路的特点是频率不变，振幅不变，相位不变。

正弦稳态电路的研究可以通过观察电路中的电压和电流波形来了解电路的特性。

实验步骤：1. 搭建正弦稳态电路，包括信号发生器、直流电源、被测元件和示波器等。

2. 设置函数信号发生器的频率和幅值，使其输出一个正弦波信号。

3. 将正弦波信号输入到被测元件中，观察电路中的电压和电流波形。

4. 使用示波器对电路中的电压和电流进行测量和记录。

5. 打开示波器的触发功能，并调整触发阈值，使示波器能够稳定地显示电压和电流波形。

6. 通过观察和分析电压和电流波形，得出正弦稳态电路的特性。

实验结果：1. 根据示波器显示的波形，确认电路中的电压和电流为正弦波。

2. 通过测量和记录电压和电流的振幅、频率和相位等参数，得出电路的特性。

实验结论：1. 实验结果表明，正弦稳态电路中的电压和电流为正弦波，且频率、振幅和相位等参数保持不变。

2. 正弦稳态电路的特性可以通过观察和分析电压和电流波形来了解和验证。

实验注意事项：1. 在实验过程中，注意安全操作，避免触电和短路等危险情况。

2. 在测量和记录数据时，要保持仪器的准确性和精度。

3. 实验完成后，注意清理和归位实验器材，保持实验环境的整洁。

正弦稳态交流电路相量的研究正弦稳态交流电路是电工学中重要的内容，它是指电路中电流、电压等信号都是正弦函数的交流电路。

相比于非稳态交流电路，稳态交流电路的分析更加简单，并且实际应用非常广泛。

本文将对正弦稳态交流电路的相量进行详细研究。

在正弦稳态交流电路分析中，我们经常将电压或电流表示为以下形式：V = Vm * exp(jωt + φ)其中，V表示电压的相量形式，Vm是电压信号的幅值，ω表示角频率，t表示时间，φ表示电压相对于参考电压的相位差，exp(jωt)是一个指数函数。

在相量形式中，我们可以使用复数运算的方法简化电路计算。

例如，如果在电路中有两个电阻R1和R2串联，流过它们的电流分别为I1和I2，那么我们可以使用相量表示为：I=I1+I2其中I是总电流的相量。

此外，相量还可以用来表示电路中的复杂元件，如电感和电容。

对于电感元件，其电流和电压之间的关系为：V=jωL*I其中L表示电感的感值。

这样，我们可以将电感的电压表示为相位比电流大90°的相角函数。

同样，对于电容元件，其电流和电压之间的关系为：I=jωC*V其中C表示电容的电容值。

这样，我们可以将电容的电流表示为相位比电压小90°的相角函数。

利用相量的思想，我们可以将正弦稳态交流电路简化为求解线性方程组的问题。

通过建立和求解这些线性方程组，我们可以求得电路中各元件的电流和电压。

在正弦稳态交流电路中，还有一些重要的定理可以帮助我们更好地理解和分析电路。

例如，欧姆定律在稳态下仍然成立，即电压等于电流乘以电阻。

此外，有理电路定理也适用于正弦稳态交流电路。

有理电路定理表明，只要电路中只包含电阻、电感和电容这些有理元件，那么该电路的响应将始终是正弦函数。

总之，正弦稳态交流电路的相量分析方法非常重要，它帮助我们简化电路分析，并且可以应用于各种电路中，包括线性电路和非线性电路。

通过正确理解和运用相量分析方法，我们可以更好地理解电路中电流和电压之间的关系，以及各元件之间的相互影响。

正弦稳态交流电路分析【摘要】正弦稳态交流电路是电工学研究的重要内容之一，本文将就此电路中日光灯的转化、电感感抗r以及功率因数的测量等问题进行进一步深入的分析和探讨。

【关键词】正弦稳态交流电路；日光灯；感抗；功率因数1.日光灯转化成理想元件在正弦稳态交流电路实验中，当我们计算镇流器的电感感抗r时，可有多种方法。

根据我们测量的数据，电感两端电压U除以电流I即为其感抗r，因为我们测量的数据都是有效值，可以直接利用求得感抗；另外，我们还可以利用日光灯等其他元件的相关数据间接计算感抗r。

我们测量了总电压和日光灯两端电压，利用相量发即可求得电感两端电压，然后再除以电流球感抗r。

但是在这样方法中我们必须注意到，我们是把日关灯转化成理想的线性元件来处理的，即日光灯的电压和电流必须符合正弦变化规律，这样才能通过转化求得感抗r。

但是，这种转化是否合理呢？想知道这种转化是否合理，我们必须探究日光灯是否是线性元件，其电压、电流值随时间是否成正弦规律变化。

日光灯两端的电压由于气体放电已经不再是正弦波，不能用相量法分析。

我们可以用双踪示波器观察一只日光灯电路的波形，灯管两端的电压明显畸形，不再是正弦波，而是呈现一个方形波。

[1]因此，我们可以下结论：日光灯是非线性元件，把它转化成理想的线性元件是不甚合理的。

2.感抗r和功率因数的测量我们实验测得的数据[2]如下表所示:由数据可知，我们计算r和功率因数有多种方法。

计算r方法一：电感两端UL除以I，因为都是有效值，可以直接相除，得到启辉时的r 为520欧姆；方法二：因为电压U、UL、UA符合电压三角形的相量关系，因此我们可以由U、UA求得UL的值，为133.7，然后再除以I，求出r为535欧姆，略大于520欧姆。

第一种方法我们直接利用测得的两个数据进行计算，而第二种方法中我们先由两个数据算的UL，然后再进行计算，比第一种多了一步，使得结果的计算过程更加复杂。

因此，第一种方法计算的结果应该更加准确。

正弦稳态交流电路相量实验报告正弦稳态交流电路相量实验报告导言：在电路实验中，正弦稳态交流电路是一种常见且重要的电路。

它由电源、电阻、电感和电容等元件组成，能够实现电能的传输和转换。

本实验旨在通过实际操作，探究正弦稳态交流电路中的相量特性，并分析其对电路性能的影响。

实验目的：1. 了解正弦稳态交流电路的基本原理和特性；2. 学习如何使用相量法分析电路；3. 掌握相量法在电路分析中的应用。

实验仪器和材料：1. 交流电源2. 电阻、电感、电容等元件3. 示波器4. 万用表实验步骤：1. 搭建正弦稳态交流电路，包括电源、电阻、电感和电容等元件。

确保电路连接正确，并注意安全。

2. 使用示波器测量电路中的电压和电流波形，并记录数据。

3. 利用万用表测量电路中的电压和电流值，并记录数据。

4. 根据测量数据，计算电路中的功率、电阻、电感和电容等参数。

5. 使用相量法分析电路，绘制电压和电流的相量图，并进行相量运算。

6. 分析实验结果，探讨电路中各元件对电路性能的影响。

实验结果与分析：通过实验测量和计算，得到了电路中的电压、电流、功率等参数。

利用相量法分析电路，绘制了电压和电流的相量图，并进行了相量运算。

通过对实验结果的分析，可以得出以下结论：1. 电阻对电路的电压和电流波形没有相位差，且大小与电流成正比。

2. 电感对电路的电压和电流波形存在90度的相位差，且电压超前电流90度。

3. 电容对电路的电压和电流波形存在90度的相位差，且电流超前电压90度。

4. 电路中的功率是电压和电流的乘积，且功率因数是功率与视在功率的比值。

结论：通过本次实验，我们深入了解了正弦稳态交流电路的相量特性，并学会了使用相量法分析电路。

实验结果表明，电路中的电阻、电感和电容等元件对电路的电压、电流和功率等参数有着不同的影响。

掌握了这些特性和方法，我们能够更好地设计和优化电路，提高电路的性能和效率。

展望：正弦稳态交流电路是电路学习中的重要内容，本实验只是对其进行了初步的探究。
