2016 protel 试卷

一、选择题1、Protel99Se在初次启功时有以下( )菜单。

A．File B．View C．Design2、下列( )选项不是电路设计的步骤之一。

A．绘制原理图B．绘制PCb图C．生成器件清单3、电路原理图中的某—个元件已经与其他一些元件有了相应的电气连接关系，如果想在移动元件的过程中保持这种连接关系，应该使州Move子菜单中的( )命令。

A．Move命令B．Drag命令C．DragSeleion命令4、如果要删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的( ) 命令将它们—次性全部删除。

A．Cut命令B．Delete命令C．Clear命令5、使用window菜单中的( )命令，可以让Protel99sE中所有打开的窗口重叠排列。

A．Tile命令B．Cascade命令C．Arrangelcon命令6、在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有在电气意义上连接，需要用( )命令才能将交叉的导线连接起来。

A.Place菜单下的NetLabel命令。

B. Place 菜单下的wire命令。

C. Place菜单下的Junction7、如果想将Protel99中原理图的一部分元件复制并粘贴到Powerpoint文档中，必须在Preferences对话框的GraphicalEditing选项卡中取消选择( ) A.Add Template to Clipboard 选项。

B. ClipboardReference选项。

C. ConvertSpecial Strings选项8、在电气规则检查中，有很多警告是用户不需要关注的，为了把注意力集中到错误上而忽略警告，可以选中SetupElectrical RuleCheck对话框中的( ) A.Buslabel format errors选项。

《ProtelDXP教程》阶段考试试卷（理论）友情提示：考试时间为40分钟班级：姓名：号数：成绩：一、填空题（每空2分，共20分）1、Protel DXP支持各种文件格式，包括原理图文档、、、结构文件和材料清单报表。

2、执行菜单命令[view] →→ _可以打开或关闭标准工具栏。

3、Protel DXP 提供了两种不同形状的网格,分别是：和。

4、启动画总线引入线命令可使用快捷键、。

5、在原理图元件库中，电阻模型的名称为、晶振模型的名称为。

二、选择题（每小题4分，共20分）1、电路原理图的设计是从哪个步骤开始？（）A、原理图布线B、设置电路图纸大小C、放置布线D、编辑或调整2、把一个编辑好的在D盘下的原理图保存到软盘中用（）命令。

A、【File】/【Save】B、【File】/【Save As…】C、【File】/【Save All】D、【Edit】/【Save】3、原理图中将浮动元件逆时针旋转90度，要用到下面哪个键？（）A、【X】键B、【Y】键C、【Shift】键D、【Space】键4、Wiring tools工具栏和Drawing tools工具栏都有画直线的工具，他们的区别是（）。

A、都没有电气关系B、前有电气关系后者没有C、后有电气关系前者没有D、都有电气关系５、SCH不可以完成的工作是（）。

A、自动布线B、画导线C、插入文字标注D、元件移动三、问答题（每题20分，共60分）1、简述原理图的设计流程。

2、和都是画线功能的按钮，他们能否互用？为什么？3、可见栅格、锁定栅格和电气栅格的作用分别是什么?对他们如何设定？。

Protel试题集一、单选题1.Protel 99SE是用于（）的设计软件。

A电气工程 B电子线路 C机械工程 D建筑工程2．Protel 99 SE原理图文件的格式为（）。

A*.Schlib B*.SchDoc C*.Sch D*.Sdf 3．Protel 99 SE原理图设计工具栏共有（）个。

A. 5B. 6C. 7D. 84.执行（）命令操作，元器件按水平中心线对齐。

A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行（）命令操作，元器件按垂直均匀分布。

A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行（）命令操作，元器件按顶端对齐。

A.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9.执行( )命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom10.原理图设计时,按下( )可使元气件旋转90°。

A.回车键B.空格键C.X键D.Y键11.原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12.要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13.在原理图设计图样上放置的元器件是（）。

Protel 试题集 --- 单选题单选题B1.Protel 99SE 是用于（ ）的设计软件C4.执行（）命令操作，元器件按水平中心线对齐 B. Distribute HorizontallyC. Center HorizontalD.HorizontalB5.执行( )命令操作，元器件按垂直均匀分布。

A.Vertically B.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行()命令操作，元器件按顶端对齐。

A.Align Right B.Align Top C.Align LeftD.Align BottomD7.执行()命令操作,元器件按低端对齐• A.Align Right B.Align Top C.Align Left D.Align BottomC8.执行()命令操作,元器件按左端对齐• A .Align RightB.Align TopC.Align Lef tD.Align Bottom 风嗯A9. 执行 ( ) 命令操作 , 元气件按右端对齐 .A. Align RightB.Align TopC.Align LeftD.Align BottomA 电气工程B 电子线路C 机械工程D 建筑工程C2． Protel 99 SE原理图文件的格式为（A*.Schlib B*.SchDocC*.SchD*.SdfC3． Protel 99 SE 原理图设计工具栏共有（）个A. 5B. 6C. 7D. 8A.CenterB10.原理图设计时,按下()可使元气件旋转90 °。

B11.原理图设计时,实现连接导线应选择（）命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行（）菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA 1 3 .在原理图设计图样上放置的元器件是（）。

Protel 试题集 --- 单选题1.Protel 99SE是用于（B）的设计软件。

A 电气工程B 电子线路C 机械工程D 建筑工程2.Protel 99 SE原理图文件的格式为（C）。

A*.Schlib B*.SchDoc C*.Sch D*.Sdf3.Protel 99 SE原理图设计工具栏共有（C）个。

A. 5B. 6C. 7D. 84•执行（C）命令操作，元器件按水平中心线对齐。

A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5•执行（B）命令操作，元器件按垂直均匀分布。

A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6•执行（B ）命令操作，元器件按顶端对齐。

A.Align RightB.Align TopC.Align LeftD.Align Bottom7•执行（D）命令操作，元器件按低端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom8•执行（C）命令操作，元器件按左端对齐.A .Alig n Right B.Alig n Top C.Alig n LeftD.Alig n Bottom9.执行（A ）命令操作，元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom10.原理图设计时，按下（B）可使元气件旋转90°。

A.回车键B.空格键C.X键D.Y键11.原理图设计时，实现连接导线应选择（B）命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12.要打开原理图编辑器，应执行（C）菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13.在原理图设计图样上放置的元器件是（A）。

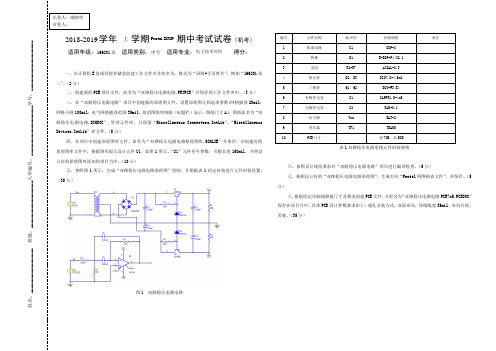

学年学期 期中考试试卷（机考） 适用年级：166201班 适用类别：中专 适用专业： 得分：一、在计算机E 盘或其他存储盘创建工作文件夹并命名为，格式为“班级+学员姓名”，例如“166201张三”。

（2分）二、创建新的PCB 项目文件，命名为“双路稳压电源电路.PRJPCB ”并保存到工作文件夹中。

（3分）三、在“双路稳压电源电路”项目中创建新的原理图文件，设置原理图文档选项参数:网格捕获20mil ；网格可视100mil ；电气网格捕获范围35mil ；取消图纸明细表（标题栏）显示；图纸尺寸A4，图纸命名为“双路稳压电源电路.SCHDOC ”,管理元件库，只保留“Miscellaneous Connectors.IntLib ”、“MiscellaneousDevices.IntLib ”库文件。

（5分）四、在项目中创建原理图库文件，命名为“双路稳压电源电路原理图库.SCHLIB ”并保存，在创建好的原理图库文件中，根据图形提示设计元件U1, 如图1所示。

“U1”元件符号参数：引脚长度150mil ，并将设计好的原理图库添加到项目当中。

（10分）五、参照图1所示，完成“双路稳压电源电路原理图”绘制，并根据表1给定封装进行元件封装设置。

（35分）图1 双路稳压电源电路编号 元件名称 标识符 封装规格 备注 1 集成电路 U1 DIP-8 2 桥堆 D1 E-BIP-P4/X2.1 3电阻 R1-R7 AXIAL-0.3 4稳压管 D2、D3 DIO7.8-4.6x2 5三极管 Q1、Q2 BCY-W3/E4 6有极性电容 C1 CAPPR1.5-4x5 7无极性电容 C2 RAD-0.1 8信号源 Vin BAT-2 9变压器 TF1 TRANS 10PCB 尺寸宽7CM 、高5CM表1双路稳压电源电路元件封装规格六、按照设计规范要求对“双路稳压电源电路”项目进行编译检查。

（5分）七、根据设计好的“双路稳压电源电路原理图”，生成对应“Protel 网络报表文件”，并保存。

计算机辅助设计高级绘图员理论试题（电子类DXP高级）(第1套)姓名_______ ___ 准考证号__________ 成绩___________一、单选题(共70题，每题1分。

)1.Protel DXP是用于（）的设计软件。

A电气工程 B电子线路 C机械工程 D建筑工程2．Protel DXP原理图文件的格式为（）。

A.SchlibB.SchDocC.SchD.Sdf3．Protel DXP原理图设计工具栏共有（）个。

A. 5B. 6C. 7D. 84.执行（）命令操作，元器件按水平中心线对齐。

A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行（）命令操作，元器件按垂直均匀分布。

A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行（）命令操作，元器件按顶端对齐。

A.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9、测试点报表的功能有（）。

A.搜集钻孔孔径B.搜集测试点的坐标C.搜集测试点名称D. 以上都是10.原理图设计时,按下( )可使元气件旋转90°。

A.回车键B.空格键C.X键D.Y键11、原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12、要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13、在原理图设计图样上放置的元器件是（）。

protel DXP 技能训练试题（1）1、题目名称：protel DXP技能训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。

在原理图中设置原理图环境，设置图纸大小为A4，水平放置。

（2）建立元件清单。

（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。

（4）采用插针式元件。

（5）镀铜过孔。

（6）焊盘之间允许走二根铜膜线。

（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。

（8）人工布置元件，自动布线。

（9）在底层进行覆铜接地（满铺）。

（10）对所有焊盘和过孔补泪滴。

说明编号封装元件名称电阻R1~R11AXIAL0.3RES2电位器R12VR5POT2电容C1 C2RAD0.1CAP连接器J1 J2SIP2CON2连接器J3SIP3CON3DIP14LM324A运放U1A U1BU1C3、时限：90分钟protel DXP技能训练测试题（2）1、题目名称：protel DXP训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。

在原理图中设置原理图环境，设置图纸大小为A4。

（2）建立元件清单（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。

（4）采用插针式元件。

（5）镀铜过孔。

（6）焊盘之间允许走一根铜膜线。

（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。

（8）要求人工布置元件，自动布线。

（9）在底层进行覆铜接地（满铺）。

（10）对所有焊盘和过孔补泪滴。

说明编号封装元件名称开关SW-PB SPST-2SW-PB定时器NE555N DIP-8/D11NE555N同步清除计数器SN74LS163AN DIP-16/X1.5SN74LS163AN十进制代码转换器SN74LS42N DIP-16/X1.5SN74LS42N 电容C1 C2RAD0.3CAP电阻R1~R3AXIAL0.4RES2电阻R4VR2发光二极管LED1~LED10LED-1LED3、时限：90分钟protel DXP 技能训练测试题（3）1、题目名称：protel DXP 训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。

1、电路板交互式布线的基本流程？答：〔1〕设置布线设计规则〔2〕重要网络预布线〔3〕自动布线〔4〕手工调整自动布线结果〔5〕电路板覆铜〔6〕DRC设计校验2、原理图设计的基本流程？答：〔1〕新建原理图设计文件〔2〕设置图纸区域工作参数〔3〕载入原理图库〔4〕放置元器件〔5〕原理图布线〔6〕补充完善〔7〕校验、调整和修改3、PCB电路板设计的基本流程？答：〔1〕准备原理图和网络表〔2〕设置坏境参数〔3〕规划电路板〔4〕载入网络表和元器件封装〔5〕元器件布局〔6〕电路板布线〔7〕地线覆铜〔8〕设计规则检查4、电路板布线的一般原则？答：〔1〕准备原理图和网络表〔2〕连线尽量不要从IC片的引脚间穿过〔3〕连线简捷,同一连线不要重复连接,以免影响布线美观5、元器件布局的基本原则？答：〔1〕在元器件的布局方面,应该把相互有关的元件尽量放得靠近一些.〔2〕尽量在关键元器件, 如ROM、RAM等芯片旁边安装去耦电容.〔3〕接插件一般放置在电路板的边缘,以方便安装和后面的布线工作,如果实在没有办法,也可以将其放置在电路板中间,但应尽量避免这样的放置.〔4〕在元器件手动布局中,应当尽量考虑以后布线的方便,对于布线较多的区域,应当留出足够的空间,以免布线受阻.〔5〕数字电路和模拟电路应分区域进行布局,如果如果可能二者之间可适当留出2---3mm的空间,以免相互干扰.〔6〕对于高压和低压电路,为了保证足够高的电绝缘可靠性,二者之间应当留出4mm以上的空间. 〔7〕元器件布局时,应尽量保持整齐、美观.6、PCB编辑器工作窗口环境参数设置的原则？答：〔1〕将[Snap Grid]和[Electric Grid]设置成相近值,在手工布线的时候光标捕捉会比较方便.〔2〕电气捕捉栅格和光标捕捉栅格不能大于元器件封装的焊盘间距,否则很难捕捉到元器件的焊盘,会给连线带来麻烦.〔3〕[Component Grid]的设置也不能太大,以免在手工布局和手动调整的时候,元器件不容易对齐.〔4〕将[Visible Grid]设为相同的值或者只显示其中某一个可视栅格.7、PCB编辑器管理窗口的作用？〔功能〕答：〔1〕查找网络标号〔2〕查找元器件〔3〕添加/删除元器件封装库〔4〕浏览、查询和编辑元器件封装库〔5〕电路板设计规则冲突的浏览、查询〔6〕电路板设计规则的浏览、查询8、原理图符号的组成部分？答：一般的原理图符号主要由三部分组成：第一部分是用来表示元器件的电气功能或几何外形的示意图,第二部分是构成该元器件的引脚,第三部分是一些必要的注释.9、制作原理图符号的步骤？答：〔1〕绘制元器件的示意图〔2〕放置元器件的引脚〔3〕给原理图符号添加注释〔4〕定义原理图符号的属性10、电路板有几种布线方法,各自的特点是什么？答：电路板布线方法同元器件布线一样,也包括3种常用的布线方法：〔1〕自动布线；〔2〕手动布线；〔3〕自动布线和手动布线相结合的交互式布线方法.自动布线只需进行简单的布线设计规则设置,系统就会自动完成电路板的布线,但是自动布线的结果常常不能令人十分满意.而手动布线则能完全根据设计的意图对电路板上的元器件进行布线,能最大限度地满足设计思路.但是,手动布线,对知识要求较高,并且效率低、设计周期长.而所谓的交互式布线,则是充分结合手动布线与自动布线的优点,二者在整个布线过程中交替使用,既能利用手动布线实现设计者的意图,又能利用自动布线的高效率和优化的算法,从而实现快速优化布线.11、试说明在设计一张原理图之前,应该确认或完成的设置内容有哪些？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图文件.〔3〕添加元器件库.12、进入元件库编辑界面需要经过哪几个步骤？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图库文件.〔3〕双击打开,进入元件库编辑器.13、如何建立项目元件封装库？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建元器件封装.〔3〕双击进入.14、在元器件属性中,Lib Ref、Footprint、Designator、PartType分别代表什么含意？答： Lib Ref表示元器件名称,Footprint表示元器件封装,Designator表示元器件序号、PartType表示元器件类型或标称值.一单选题B1.Protel 99SE是用于〔〕的设计软件.A电气工程B电子线路 C机械工程 D建筑工程C2．Protel 99 SE原理图文件的格式为〔〕.A*.Schlib B*.SchDoc C*.Sch D*.SdfC3．Protel 99 SE原理图设计工具栏共有〔〕个.A. 5B. 6C. 7D. 8C4.执行〔〕命令操作,元器件按水平中心线对齐.A.CenterB.Distribute HorizontallyC.Center HorizontalD.HorizontalB5.执行〔〕命令操作,元器件按垂直均匀分布.A.VerticallyB.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行〔〕命令操作,元器件按顶端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomD7.执行< >命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align BottomC8.执行< >命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Lef t D.Align Bottom风嗯A9.执行< >命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomB10.原理图设计时,按下< >可使元气件旋转90°.A.回车键B.空格键C.X键D.Y键B11.原理图设计时,实现连接导线应选择< >命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行< >菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA13.在原理图设计图样上放置的元器件是〔〕.A．原理图符号 B,元器件封装符号C.文字符号D.任意B14.进行原理图设计,必须启动〔〕编辑器.A.PCBB.SchematicC Schematic Library D.PCB LibraryB15.使用计算机键盘上的〔〕键可实现原理图图样的缩小.A.Page UpB.Page DownC.HomeD.EndB16.往原理图图样上放置元器件前必须先〔〕.A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件B17.Protel99 SE提供的是〔〕仿真器.A.模拟信号B.混合信号C.数字信号D.直流信号B18,Protel99 SE为设计者〔〕仿真元器件库.A.没有提供B.提供C.不清楚D.只提供电源C19,初始状态的设置有三种途径：".IC"设置,".NS"设置和定义元器件属性.在电路仿真中,如有这三种共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚A20,仿真初始状态的设置如".IC"和".NS"共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚C21,网络表中有关网络的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束A22,网络表中有关元器件的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束B23,执行〔〕命令,即可弹出PCB系统参数设置对话框.A.Design/Bord OptionsB.Tools/PreferencesC.OptionsD.PreferencesB24,PCB的布局是指< >.A.连线排列B.元器件的排列C.元器件与连线排列D.除元器件与连线以外的实体排列A25,PCB的布线是指〔〕.A.元器件焊盘之间的连线B.元器件的排列C.元器件排列与连线走向D.除元器件以外的实体连接C26,Protel99 SE提供了多达〔〕层为铜膜信号层.A.2B.16C.32D.8B27,Protel99 SE提供了〔〕层为内部电源/接地层A.2B.16C.32D.8B28,在印制电路板的〔〕层画出的封闭多边形,用于定义印制电路板形状与尺寸.A.Multi LayerB.Keep Out LayerC.Top OverlayD.Bottom overlayC29,印制电路板的〔〕层只要是作为说明使用.A.Keep Out LayerB.Top OverlayC.Mechanical LayersD.Multi LayerB30,印制电路板的〔〕层主要用于绘制元器件外形轮廓以与标识元器件标号等.该类层共有两层.A.Keep Out LayerB.Silkscreen LayersC.Mechanical LayersD.Multi LayerD31,在放置元器件封装过程中,按〔〕键使元器件封装旋转.A.XB.YC.LD.空格键A32,在放置元器件封装过程中,按〔〕键使元器件在水平方向左右翻转.A.XB.YC.LD.空格键B33,在放置元器件封装过程中,按〔〕键使元器件在竖直方向上下翻转.A.XB.YC.LD.空格键C34,在放置元器件封装过程中,按〔〕键使元器件封装从顶层移到底层.A.XB.YC.LD.空格键A35,在放置导线过程中,可以按〔〕键来取消前段导线.A.Back SpaceB. EnterC.ShiftD.TabC36,在放置导线过程中,可以按〔〕键来切换布线模式.A.Back SpaceB. EnterC.Shift+SpaceD.TabD37,Protel99 SE为PCB编辑器提供的设计规则共分为〔〕类.A.8B.10C.12D.6Protel试题集---判断题1.〔F 〕Protel 99 SE 可以在DOS系统运行.2. 〔F 〕Protel 99 SE可以用来设计机械工程图.3.〔 T〕Protel 99 SE是用于电子线路设计的专用软件.4.〔 T〕Protel 99 SE只能运用于Windows 95 以上操作系统.5.〔 T〕Protel 99 SE采用设计数据库文件管理方式.6.〔 T〕Protel 99 SE可以直接创建一个原理图编辑文件.7.〔 T〕Protel 99 SE可以直接创建一个PCB图编辑文件.8.〔 F〕Protel 99 SE的安装与运行对计算机的系统配置没有要求.9.〔 T〕Protel 99 SE标准屏幕分辨率为1024×768像素.10〔 T〕.Protel 99 SE系统中的自由原理图文件和自由PCB图文件之间相互独立,没有联系.11.〔 T〕如果只绘制电路原理图,可以创建一个自由原理图文件.12.〔T〕原理图文件设计必须先装载元器件库,方可放置元器件.13.〔F 〕打开原理图编辑器,就可以在图样上放置元器件.14.〔 T〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.29,〔 F〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.15.〔F 〕原理图的图样大小是"Document Options"对话框中设置的.16.〔 T〕Grids〔图样栅格〕栏选项"Visible"用于设定光标位移的步长.17〔T〕．16Grids〔图样栅格〕栏选项"Snap"用于设定光标位移的步长.18,〔T〕在电路仿真时,所有元器件必须具有仿真属性.19,〔 T〕Portel99 SE提供的是混合信号仿真器,可以同时观察模拟信号和数字信号波形.20,〔 T〕在电路实施仿真之前,一定要给电路添加合适的激励源.21,〔T 〕电路中如果包含不具有仿真属性的元器件,仿真不可能成功.22,〔T 〕电路的瞬态分析即动态分析,其输出是设计者定义时间间隔内计算变量瞬态输出电流或电压值.23,〔 T〕层次原理图设计时,只能采用自上而下的设计方法.24,〔 F〕原理图设计中,要进行元器件移动和对齐操作,必须先选择该元器件.25,〔T〕将一个复杂的原理图画在多张层次不同的图样上,称为层次原理图.26,〔 T〕在原理图的图样上,具有相同网络标号的多条导线可视为是连接在一起的.27.〔 T〕层次原理图的上层电路方块图之间,只有当方块电路端口名称相同时才能连接在一起的.28.〔 F〕层次原理图的上层电路方块图之间,只能用总线连接方块电路端口 .30,〔 T〕原理图设计当连线经过元器件引脚时会自动产生一个节点.31,〔 T〕原理图中具有相同的网络标号的导线,不管是否连接在一起,都被看作同一条导线.32,〔 T〕原理图中的网络标号和I/O端口表示的意义相同.33,〔T〕总线就是用一条线来代表数条并行的导线.34,〔 T〕Portel99 SE提供的绘图工具命令并不具备电气特性.35,〔T 〕原理图设计时,放置位文字好法国制文本框的功能是一样的.36,〔 F〕原理图设计时,可以使用绘图工具绘制元器件符号.37,〔 F〕在原理图图样上,放置的元器件时封装模型.38,〔 T〕使用计算机键盘是那个的按键,可以控制原理图放大或缩小.39,〔 F〕用原理图编辑器可以设计PCＢ图.40,〔 T〕导孔也称为焊盘,用来焊接元器件引脚.41,〔 T〕导孔也称为过孔.用于连接各层导线之间的通路.42,〔 T〕不同的元器件可以共用同一个元器件封装.43,〔 F〕原理图符号与PCB元器件封装存在一一对应关系.44,〔 F〕即使没有电路原理图,Portel99 SE也能实现印制电路板的自动布局和自动布线.45,〔 T〕自定义印制电路板形状与尺寸,实际上就是在"Keep Out Layer"层上用线绘制出一个封装的多边形.46,〔 T〕印制电路板的阻焊层一般由组焊剂构成,使非焊盘处不粘锡.47,〔 T〕印制电路板的锡膏层主要是用于产生表面安装所需要的专用系锡膏层,用以粘贴表面安装元器件〔SMD〕48,〔T 〕印制电路板的丝印层主要用于绘制元器件外形轮廓以与元器件标号等.49,〔T 〕Portel99 SE为PCB编辑器提供了多达74层设计.50,〔 T〕往PCB文件装入网络与元器件之前,必须装载元器件库.51,〔 F〕PCB设计只允许在顶层〔Top layer〕放置元器件.52,〔 T〕Portel99 SE提供了两种Visible Grid〔可视栅格〕类型.即Lines〔线状〕和Dots〔点状〕.53,〔F〕Portel99 SE提供了两种度量单位,即"Imperial"〔英制〕和"Metric"〔公制〕系统默认为公制54,〔 T〕在放置元器件封装过程中,按L键可使元器件封装从顶层移到底层.55,〔 T〕在放置元器件封装时按Tab键,在弹出元器件封装属性设置对话框可以设置元器件属性.56,〔 T〕在连接导线过程中,按下Shift+Space键可以改变导线的走线形式.57,〔 T〕在PCB编辑器中,可以通过导线属性对话框方便地设置元器件宽度.58,〔 T〕焊盘就是PCB上用于焊接元器件引脚的焊接点.59,〔 T〕PCB上的导孔可用来焊接元器件引脚.60,〔 T〕铜膜填充常用于制作PCB插件的接触面.61,〔 T〕敷铜是将印制电路板空白的地方铺满铜膜,并京铜膜接地,以提高印制电路板的抗干扰能力.62,〔 T〕PCB的泪滴主要作用在钻孔时,避免在导线于焊盘的连接处出现应力集中而断裂.63,〔 T〕PCB设计规则通常规定双面印制电路板的顶层走水平线,底层走垂直线.64,〔 T〕Protel99 SE提供的自动布线器可以按指定元器件或网络进行布线.Protel试题集--- 填空题1,软件环境要求运行在Windows 98/2000/NT或者〔更高版本〕操作系统下.硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上,显示分辨率为〔1024×768〕.3,文件管理,Protel9 SE的各菜单主要是进行各种文件命令操作,设置视图的显示方式以与编辑操作.系统包括File,Edit, 〔View〕, 〔Windows〕和Help共5个下拉菜单.4,Protel99 SE提供了一系列的工具来管理多个用户同时操作项目数据库.每个数据库默认时都带有设计工作组〔Design Team〕,其中包括Members,Permissions,Sessions3个部分.5,Protel99 SE主窗口主要由标题栏,菜单栏,工具栏,设计窗口,〔文档管理器〕,〔浏览管理器〕,状态栏以与命令指示栏等部分组成.6,原理图设计窗口顶部为主菜单和主工具栏,左部为设计管理器〔Design Manager〕,右边大部分区域为〔编辑区〕,底部为状态栏和命令栏,中间几个浮动窗口为常用工具.除〔主菜单〕外,上述各部件均可根据需要打开或关闭.7,图纸方向:设置图纸是纵向和横向.通常情况下,在〔绘图与显示〕时设为横向,在〔打印〕时设为纵向.8,网格设置.Protel99 SE提供了〔线状网络〔Lines〕〕和〔点状网络〔Dots〕〕两种不同的网状的网格.9,执行菜单命令"Design\Options",在弹出的"Document options"对话框中选择"Organization"选项卡中,可以分别填写设计单位〔名称〕,单位地址,图纸编号与图纸的总数,文件的〔标题名称〕以与版本号或日期等.10,原理图设计工具包括画总线、画总线进出点、〔放置元件〕、放置节点、放置电源、〔画导线〕、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容.11,实体放置与编辑包括导线、〔总线〕、〔元件〕、网络标号、电源与地线、节点、文字与图形的放置与编辑.12,网络表的内容只要是电路图中各〔元件〕的数据以与元件间〔网络连接〕的数据.网络表非常重要,在PCB制版图的设计中是必须的.13,元件列表主要用于中整理一个电路或一个项目文件中的所有文件,它主要包括元件的名称、〔标注〕、〔封装〕等内容.14,ERC表.ERC表是〔电气〕规则检查表,用于检查电路图是否有问题.15,通过原理图元件库编辑器的制作工具来〔绘制〔创建〕〕和〔修改〕一个元件图形.16,原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区组成.编辑区内有一个〔十字坐标轴〕,用户一般在〔第四〕象限进行元件的编辑工作.17,印制电路板的制作材料主要是绝缘材料、〔金属铜与焊锡〕等.印制电路板分为单面板、〔双面板〕、和多层板18,元件封装是指实际元件焊接到电路板时所指示的〔外观〕和焊接位置.元件的封装可以在设计电路原理图时指定,也可以在〔引进网络表〕时指定.19,元封装的编号一般为"元件类型+焊盘〔距离〕〔焊盘数〕+元件〔外形〕尺寸".20,构成PCB图的基本元素有：元件封装、〔铜膜导线〕、〔助焊膜〕和阻焊膜、层、焊盘和过孔、丝印层与文字标记.21,Protel99 SE有32个信号层,即顶层、底层和30个中间层,可得到〔16〕个内部版层和16个机械板层.在实际的设计过程中,几乎不可能打开所有的工作层,这就需要〔用户设置〕工作层,将自己需要的工作层打开.22,工作层的类型包括信号板层〔Signal Layers〕、内部板层〔Internal Planc〕、机械板层〔Mechanical Layers〕、〔助焊膜与阻焊膜〔Masks〕〕、〔丝印层〔Silkscreen〕〕、其它工作层〔Other〕.23,工作层参数设置包括〔栅格〕设置〔Grids〕和〔电气栅格〕设置〔Electrical Grid〕.电气栅格设置主要用于设置电气栅格的属性.24,系统提供了两种度量单位,即英制〔Imperial〕和〔公制〔Metric〕〕,系统默认为〔英制〕.25,手动规划电路板就是在〔禁止布线层〔Keep Out Layer〕〕上用走线绘制出一个封闭的多边形〔一般情况下绘制成一个矩形〕,多边形的〔内部〕即为布局的区域.26,元件封装的图形与属性信息都存储在一些特定的〔元件封装〕文件中.如果没有这个文件库,系统就不能识别用户设置的关于元件封装的信息,所以在绘制印制电路板之前〔装入〕所用到的元件.27,印制电路板图的设计流程：绘制电路原理图→规划电路板→设置参数→装入网络表与〔放置封装〕→元件的〔布局〕→布线→优化、调整布局布线→文件保存与输出.28,PCB绘图工具可以绘制导线、放置焊盘、过孔、字符串、位置坐标、〔尺寸标注〕、〔设置相对原点〕、放置房间定义,绘制圆弧或圆,放置切分多边形等.29,为了使自动布局的结果更符合要求,可以爱自动布局之前设置〔自动布局〕设计规则.系统提供了两种布局方式：成组布局方式〔Cluster Placer〕和〔统计布局〕方式〔 Statical Placer 〕30,手工布线就是用手工连接电路导线.在布线过程中可以切换导线模式、切换导线方向、设置光标移动的最小间隔.对导线还可以进行剪切、复制与粘贴、〔删除〕与属性修改等操作.手工布线的缺点是〔布线速度慢〕.31,自动布线就是用计算机自动连接电路导线.自动布线前按照某些要求预置〔布线设计〕规则,设置完布线规则后,程序将依据这些规则进行自动布线.自动布线〔效率高〕,速度快.32.在PCB图设计完成之后,可以生成各种类型的PCB报表,并分别形成〔文档〕.生成各种报表的命令都在〔Reports〕菜单中.33,首先要对打印机进行设置,包括打印机的类型设置、〔纸张大小〕的设定、〔电路图纸〕的设定等内容,然后再进行打印输出.34,启动PCB元件封装编辑库,进入PCB元件封装编辑器主窗口.其界面主要由〔主菜单〕、〔主工具栏〕、绘图工具栏、编辑区、状态栏与命令行等部分组成.元件封装图形的设计、修改等编辑工作均可在这个部分完成.35,手工创建元件封装：利用〔绘图〕工具,按照〔实际〕的尺寸绘制出该元件封装.36.向导创建元件封装：按照元件封装创建向导预先定义〔设计规则〕,在这些设计规则定义结束后,眼见封装库编辑器会〔自动〕生成相应的新的元件封装.37,SIM 9仿真库中的主要元件有电阻、电容、电感、〔二极管〕、〔三极管〕、JFET 结型场效应晶体管、MOS场效应晶体管、电压/ 电流控制开关、熔丝、继电器、互感、TTL 和CMOS数字电路元器件、模块电路等.38,直流源、〔正弦仿真源〕、〔周期脉冲源〕、指数激励源,单频调频源、线性受控制、非线性受控制与压控振荡〔VCO〕仿真源等.39,仿真初始状态的设置：为了计算机仿真电路〔直流偏置点〕而设定的一个或〔多个〕电压〔或电流〕值.40,仿真器的设置：对电路进行分析的种类、〔变量数据〕设置,以与仿真完成后自动显示的变量的〔波形〕设置等.1.按照工作层面的多少,电路板分为单面板,双面板,多层板2.元器件布局的方法有自动布局,手工布局,交互式布局3.电路板布线的方法有自动布线,手工布线,交互式布局4.电路板设计的两个阶段原理图设计,pCB设计5.要是元件左右翻转,可按X键,刷新屏幕的快捷键是End.6.元件封装由元器件外形,引脚的焊盘,注释构成7.在画pcb图时, keep out layer是禁止布线层,一般在该层绘出电气边界,以确定布局线的范围8.通过原理图库编辑器的制作工具来制作和修改一个元件图形.9.在原理图设计过程中,元器件是指原理图符号.在PCB设计过程中,元器件指的是元器件封装.10.生成各种报表的命令在Reports菜单中执行11.工作。

Protel试题集--- 填空题1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。

硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（）.2，ProtelDXP主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。

3，文件管理，Protel DXP的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。

系统包括File,Edit, （）, （）和Help 共5个下拉菜单。

4，ProtelDXP提供了一系列的工具来管理多个用户同时操作项目数据库。

每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。

Members自带两个成员：系统管理员（Admin）和（）。

系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。

5，ProtelDXP主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（），（），状态栏以及命令指示栏等部分组成。

6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。

除（）外，上述各部件均可根据需要打开或关闭。

7，图纸方向:设置图纸是纵向和横向。

通常情况下，在（）时设为横向，在（）时设为纵向。

8，网格设置。

ProtelDXP提供了（）和（）两种不同的网状的网格。

9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。

10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
