高一第十五讲滑块与滑板模型new

滑块—木板模型一、模型概述滑块－木板模型(如图a)，涉及摩擦力分析、相对运动、摩擦生热，多次互相作用，属于多物体多过程问题，知识综合性较强，对能力要求较高，另外，常见的子弹射击木板(如图b)、圆环在直杆中滑动(如图c)都属于滑块类问题，处理方法与滑块－木板模型类似。

二、滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。

滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。

⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f m的关系，若f > f m，则发生相对滑动；否则不会发生相对滑动。

3. 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4. 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5. 计算滑块和木板的相对位移（即两者的位移差或位移和）；6. 如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7. 滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。

【典例1】如图所示，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。

假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。

现给木块施加一随时间t增大的水平力F＝kt(k是常数)，木板和木块加速度的大小分别为a1和a2。

下列反映a1和a2变化的图线中正确的是(如下图所示)（）【答案】 A【典例2】如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上。

A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ。

滑块—木板模型一、模型概述滑块－木板模型(如图a)，涉及摩擦力分析、相对运动、摩擦生热，多次互相作用，属于多物体多过程问题，知识综合性较强，对能力要求较高，另外，常见的子弹射击木板(如图b)、圆环在直杆中滑动(如图c)都属于滑块类问题，处理方法与滑块－木板模型类似。

二、滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。

滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。

⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f m的关系，若f > f m，则发生相对滑动；否则不会发生相对滑动。

3. 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4. 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5. 计算滑块和木板的相对位移（即两者的位移差或位移和）；6. 如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7. 滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。

【典例1】如图所示，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。

假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。

现给木块施加一随时间t增大的水平力F＝kt(k是常数)，木板和木块加速度的大小分别为a1和a2。

下列反映a1和a2变化的图线中正确的是(如下图所示)（）【答案】 A【典例2】如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上。

A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ。

高中物理模型法解题——滑板木块模型【模型概述】滑块-滑板问题往往涉及两个物体，并且常常是叠放在一起的，有时也成为“叠放问题”。

两个物体间由某种力联系在一起，并且存在相对运动，牵涉到摩擦力的分析和突变、极值问题，与运动学、受力分析、动力学、功和能都有密切的联系。

既可单独考其中单个知识点，也可以出综合性的大题。

分析过程复杂，综合性极强，并且需要较强的数学计算能力，是高中物理教学和学习的难点。

鉴于“滑板-滑块模型”的特点，板块问题能够较好的考查学生对知识的掌握程度和学生对问题的分析综合能力，是增强试卷区分度的有力题目。

因此，板块问题不论在平时的大小模考中，还是在高考试卷中都占据着非常重要的地位。

【知识链接】一、滑板-滑块模型1）解题思路：分析滑块和滑板的受力情况——应用牛顿第二定律分别求出速度——对二者进行运动情况分析——找出位移关系或速度关系建立方程并求解。

2）位移关系：滑块从滑板的一端运动到另一端的过程中，若滑块和滑板向同一方向运动，则滑块的位移与滑板的位移之差等于滑板的长度；若滑块和滑板向相反方向运动，则滑块的位移和滑板的位移之差等于滑板的长度。

3）速度关系：当滑块和滑板的速度相同，二者距离往往最大或最小。

4） 何时开始运动：判断两个接触面间摩擦力的大小关系，根据两接触面间摩擦力的大小判断谁先运动。

5） 何时开始相对运动：二者加速度相同是发生相对运动的转折点，隔离法求出该加速度，然后整体法求解外力。

6） 摩擦力做功问题：A ）叠放的长方体物块A 、B 在光滑的水平面上匀速运动或在光滑的斜面上自由释放后变速运动的过程中(如下图所示)，A 、B 之间无摩擦力作用．B ）如图所示，一对滑动摩擦力做的总功一定为负值，其绝对值等于摩擦力乘以相对滑动的总路程或等于摩擦产生的热量，与单个物体的位移无关，即Q 摩＝f·s 相．二、 运动学相关知识1） 匀速直线运动：匀速直线运动指速度大小和方向均不变的直线运动叫做匀速直线运动，涉及的公式是 。

物理模型 “滑板—滑块”模型[模型概述] (1)滑板——滑块模型的特点①滑块未必是光滑的．②板的长度可能是有限的，也可能是足够长的．③板的上、下表面可能都存在摩擦，也可能只有一个面存在摩擦，还可能两个面都不存在摩擦．(2)滑板——滑块模型常用的物理规律匀变速直线运动规律、牛顿运动定律、动能定理、机械能守恒定律、能的转化和守恒定律、功能关系等．[模型指导] (1)两种位移关系滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，位移之差等于板长；反向运动时，位移之和等于板长．(2)解题思路处理滑块—木板模型问题的分析方法(1)动力学分析：分别对滑块和木板进行受力分析，根据牛顿第二定律求出各自的加速度；从放上滑块到二者速度相等，所用时间相等，由t ＝Δv 2a 2＝Δv 1a 1可求出共同速度v 和所用时间t ，然后由位移公式可分别求出二者的位移.(2)功和能分析：对滑块和木板分别运用动能定理，或者对系统运用能量守恒定律，要注意区分三个位移：①求摩擦力对滑块做功时用滑块对地的位移x 滑；②求摩擦力对木板做功时用木板对地的位移x 板；③求摩擦生热时用相对滑动的位移x 相.1．如图所示，光滑水平面上放置着质量分别为m 、2m 的A 、B 两个物体，A 、B 间的最大静摩擦力为μmg ，现用水平拉力F 拉B ，使A 、B 以同一加速度运动，则拉力F 的最大值为A ．μmgB ．2μmgC ．3μmgD ．4μmg解析 当A 、B 之间恰好不发生相对滑动时力F 最大，此时，对于A 物体所受的合外力为μmg ，由牛顿第二定律知a A ＝μmgm ＝μg ；对于A 、B 整体，加速度a ＝a A ＝μg ，由牛顿第二定律得F ＝3ma ＝3μmg 。

答案 C2.(2017·广西质检)如图所示，A 、B 两个物体叠放在一起，静止在粗糙水平地面上，物体B 与水平地面间的动摩擦因数μ1＝0.1，物体A 与B 之间的动摩擦因数μ2＝0.2.已知物体A 的质量m ＝2 kg ，物体B 的质量M ＝3 kg ，重力加速度g 取10 m/s 2.现对物体B 施加一个水平向右的恒力F ，为使物体A 与物体B 相对静止，则恒力的最大值是(物体间的最大静摩擦力等于滑动摩擦力)( )A ．20 NB ．15 NC ．10 ND ．5 N答案：B 解析：对A 、B 整体，由牛顿第二定律，F max －μ1(m ＋M )g ＝(m ＋M )a ；对物体A ，由牛顿第二定律，μ2mg ＝ma ；联立解得F max ＝(m ＋M )(μ1＋μ2)g ，代入相关数据得F max ＝15 N ，选项B 正确．3．(2017·黄冈质检)如图甲所示，在水平地面上有一长木板B ，其上叠放木块A 。

高中物理模型法解题-滑板-木块模型高中物理模型法解题——滑板木块模型滑块-滑板问题涉及两个物体，常常叠放在一起，有时也被称为“叠放问题”。

两个物体间由某种力联系在一起，存在相对运动，牵涉到摩擦力的分析和突变、极值问题，与运动学、受力分析、动力学、功和能都有密切的联系。

这种问题的分析过程复杂，综合性极强，并且需要较强的数学计算能力，是高中物理教学和研究的难点。

鉴于“滑板-滑块模型”的特点，板块问题能够较好的考查学生对知识的掌握程度和学生对问题的分析综合能力，是增强试卷区分度的有力题目。

因此，板块问题不论在平时的大小模考中，还是在高考试卷中都占据着非常重要的地位。

滑板-滑块模型的解题思路是分析滑块和滑板的受力情况，应用牛顿第二定律分别求出速度，对二者进行运动情况分析，找出位移关系或速度关系建立方程并求解。

滑块从滑板的一端运动到另一端的过程中，若滑块和滑板向同一方向运动，则滑块的位移与滑板的位移之差等于滑板的长度；若滑块和滑板向相反方向运动，则滑块的位移和滑板的位移之差等于滑板的长度。

当滑块和滑板的速度相同，二者距离往往最大或最小。

判断两个接触面间摩擦力的大小关系，根据两接触面间摩擦力的大小判断谁先运动。

二者加速度相同时发生相对运动的转折点，隔离法求出该加速度，然后整体法求解外力。

在叠放的长方体物块A、B在光滑的水平面上匀速运动或在光滑的斜面上自由释放后变速运动的过程中，A、B之间无摩擦力作用。

如图所示，一对滑动摩擦力做的总功一定为负值，其绝对值等于摩擦力乘以相对滑动的总路程或等于摩擦产生的热量，与单个物体的位移无关，即Q摩＝f·s相。

运动学相关知识包括匀速直线运动和匀变速直线运动。

匀速直线运动指速度大小和方向均不变的直线运动，涉及的公式是；匀变速直线运动指加速度不为零，且加速度的大小和方向均不变的直线运动。

匀变速直线运动的常用处理方法有一般公式法和平均速度法。

一般公式法指速度公式、位移公式及推论三式。

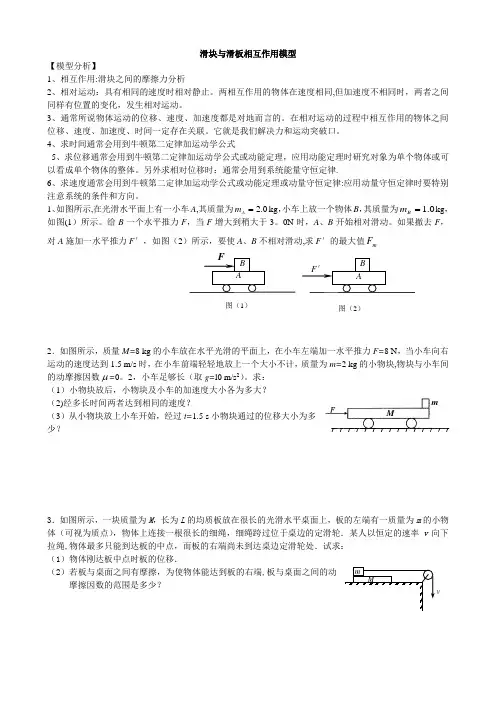

滑块与滑板相互作用模型【模型分析】1、相互作用:滑块之间的摩擦力分析2、相对运动：具有相同的速度时相对静止。

两相互作用的物体在速度相同,但加速度不相同时，两者之间同样有位置的变化，发生相对运动。

3、通常所说物体运动的位移、速度、加速度都是对地而言的。

在相对运动的过程中相互作用的物体之间位移、速度、加速度、时间一定存在关联。

它就是我们解决力和运动突破口。

4、求时间通常会用到牛顿第二定律加运动学公式5、求位移通常会用到牛顿第二定律加运动学公式或动能定理，应用动能定理时研究对象为单个物体或可以看成单个物体的整体。

另外求相对位移时：通常会用到系统能量守恒定律.6、求速度通常会用到牛顿第二定律加运动学公式或动能定理或动量守恒定律:应用动量守恒定律时要特别注意系统的条件和方向。

1、如图所示,在光滑水平面上有一小车A ,其质量为0.2=A m kg ，小车上放一个物体B ，其质量为0.1=B m kg ，如图(1）所示。

给B 一个水平推力F ，当F 增大到稍大于3。

0N 时，A 、B 开始相对滑动。

如果撤去F ，对A 施加一水平推力F ′，如图（2）所示，要使A 、B 不相对滑动,求F ′的最大值m F2．如图所示，质量M=8 kg 的小车放在水平光滑的平面上，在小车左端加一水平推力F=8 N ，当小车向右运动的速度达到1.5 m/s 时，在小车前端轻轻地放上一个大小不计，质量为m=2 kg 的小物块,物块与小车间的动摩擦因数μ=0。

2，小车足够长（取g=l0 m/s 2）。

求： （1）小物块放后，小物块及小车的加速度大小各为多大？（2)经多长时间两者达到相同的速度？（3）从小物块放上小车开始，经过t=1.5 s 小物块通过的位移大小为多少？3．如图所示，一块质量为M ，长为L 的均质板放在很长的光滑水平桌面上，板的左端有一质量为m 的小物体（可视为质点），物体上连接一根很长的细绳，细绳跨过位于桌边的定滑轮．某人以恒定的速率v 向下拉绳,物体最多只能到达板的中点，而板的右端尚未到达桌边定滑轮处．试求： （1）物体刚达板中点时板的位移．（2）若板与桌面之间有摩擦，为使物体能达到板的右端,板与桌面之间的动摩擦因数的范围是多少？FA B图（1）F ′A B 图（2）M m vMm4．如图所示,质量为M ,长度为L 的长木板放在水平桌面上，木板右端放有一质量为m 长度可忽略的小木块,木块与木板之间、木板与桌面之间的动摩擦因数均为μ。

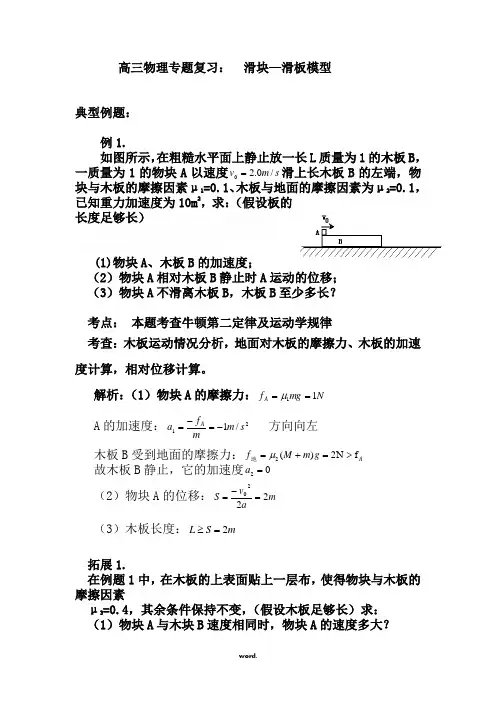

高三物理专题复习： 滑块—滑板模型典型例题：例1.如图所示，在粗糙水平面上静止放一长L 质量为1的木板B ，一质量为1的物块A 以速度s m v /0.20=滑上长木板B 的左端，物块与木板的摩擦因素μ1=0.1、木板与地面的摩擦因素为μ2=0.1，已知重力加速度为10m 2，求：（假设板的长度足够长）(1)物块A 、木板B 的加速度；（2）物块A 相对木板B 静止时A 运动的位移；（3）物块A 不滑离木板B ，木板B 至少多长？考点： 本题考查牛顿第二定律及运动学规律考查：木板运动情况分析，地面对木板的摩擦力、木板的加速度计算，相对位移计算。

解析：（1）物块A 的摩擦力：N mgf A 11==μ A 的加速度：21/1s m m f a A -=-= 方向向左 木板B 受到地面的摩擦力：Ag m M f f N 2)(2>=+=μ地故木板B 静止，它的加速度02=a（2）物块A 的位移：m a v S 2220=-= （3）木板长度：m S L 2=≥拓展1.在例题1中，在木板的上表面贴上一层布，使得物块与木板的摩擦因素μ3=0.4，其余条件保持不变，（假设木板足够长）求：（1）物块A 与木块B 速度相同时，物块A 的速度多大？（2）通过计算，判断速度相同以后的运动情况；（3）整个运动过程，物块A 与木板B 相互摩擦产生的摩擦热多大？考点：牛顿第二定律、运动学、功能关系考查：木板与地的摩擦力计算、是否共速运动的判断方法、相对位移和摩擦热的计算。

解析：对于物块A:N mg f A 44==μ 1分加速度：，方向向左。

24/0.4s m g m f a A A -=-=-=μ 1分 对于木板：N g m f 2)M 2=+=（地μ 1分加速度：，方向向右。
