苯乙烯装置操作工：脱氢反应考点巩固(最新版).doc

乙苯脱氢制苯乙烯化工11-1 朱伦伦工艺原理以乙苯为原料，按1：3~1：8水比加入过热水蒸汽，在轴径向反应器内，于高温、负压条件下，通过催化剂床层进行乙苯脱氢反应，生成苯乙烯主产品；副反应生成苯、甲苯、甲烷、乙烷、丙烷、H2、CO和CO2。

主反应：Array这是一个强吸热可逆增分子反应。

副反应是热裂解、氢化裂解和蒸汽裂解反应：C6H5CH2CH3→C6H6＋C2H4C6H5CH2CH3＋H2→C6H5CH3＋CH4C6H5CH2CH3＋H2→C6H6＋C2H6C＋2H2O→2H2＋CO2CH4＋H2O→3H2＋COC2H4＋2H2O→2CO＋4H2水蒸汽变换反应：CO＋H2O→H2＋CO2在水蒸汽浓度很高时，生成苯、甲苯的反应式可能被下列反应所代替：C6H5CH2CH3＋2H2O→C6H5CH3＋CO2＋3H2C6H5CH2CH3＋2H2O→C6H6＋CH4＋CO2＋2H2在乙苯脱氢反应中，原料乙苯中的化学杂质也发生反应，生成物还会进一步发生反应，为此，最终生成物中还含有另一些副产物，如二甲苯、异丙苯、α-甲基苯乙烯、焦油等。

影响化学反应的因素主要有：反应温度、反应压力和水蒸汽/乙苯比（简称水比）。

此外，该反应还受到反应物通过催化剂床层的液体体积时空速度（LHSV）、催化剂性能、原料乙苯中含杂质情况等影响。

反应温度：乙苯脱氢生成苯乙烯的反应为吸热反应，故乙苯转化率随着反应温度的升高而增加。

当温度升高后，不但生成苯乙烯的正反应增加，而且消耗苯乙烯的逆反应以更高的速度增加。

另外，当反应温度提高后，虽然乙苯转化率提高，但副反应（指吸热的副反应）也将加剧，故生成苯乙烯的选择性将降低，因而反应温度不宜过高。

从降低能耗和延长催化剂寿命出发，希望在保证苯乙烯单程收率的前提下，尽量采用较低的反应温度。

反应压力:对于给定的反应温度和水比，乙苯的转化率随着反应压力的降低而显著增加。

在相同的乙苯液体空速和水比下，随着反应压力降低，可相应降低反应温度，而苯乙烯的单程收率维持不变，苯乙烯选择性提高。

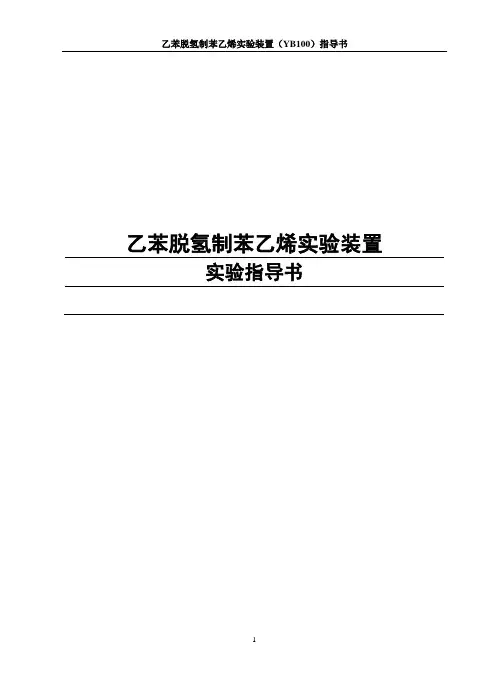

乙苯脱氢制苯乙烯实验装置实验指导书乙苯脱氢制备苯乙烯实验指导书一、实验目的1、了解以乙苯为原料，氧化铁系为催化剂，在固定床单管反应器中制备苯乙烯的过程。

2、学会稳定工艺操作条件的方法。

3、掌握乙苯脱氢制苯乙烯的转化率、选择性、收率与反应温度的关系；找出最适宜的反应温度区域。

4、学会使用温度控制和流量控制的一般仪表、仪器。

5、了解气相色谱分析及使用方法。

二、实验原理1、本实验的主副反应 主反应：副反应：在水蒸气存在的条件下，还可能发生下列反应：此外还有芳烃脱氢缩合及苯乙烯聚合生成焦油等。

这些连串副反应的发生不仅使反应的选择性下降，而且极易使催化剂表面结焦进而活性下降。

2、影响本反应的因素 （1）温度的影响乙苯脱氢反应为吸热反应，∆H o ＞0，从平衡常数与温度的关系式20ln RTH TK pp ∆=⎪⎪⎭⎫ ⎝⎛∂∂可知，提高温度可增大平衡常数，从而提高脱氢反应的平衡转化率。

但是温度过高副反应增加，使苯乙烯选择性下降，能耗增大，设备材质要求增加，故应控制适宜的反应温度。

本实验的反应温度为：540~600℃。

（2）压力的影响乙苯脱氢为体积增加的反应，从平衡常数与压力的关系式Kp＝Kn=γ∆⎪⎪⎭⎫⎝⎛∑i nP总可知，当∆γ＞0时，降低总压P总可使Kn增大，从而增加了反应的平衡转化率，故降低压力有利于平衡向脱氢方向移动。

本实验加水蒸气的目的是降低乙苯的分压，以提高乙苯的平衡转化率。

较适宜的水蒸气用量为：水﹕乙苯＝1.5﹕1(体积比)或8﹕1(摩尔比)。

（3）空速的影响乙苯脱氢反应系统中有平行副反应和连串副反应，随着接触时间的增加，副反应也增加，苯乙烯的选择性可能下降，故需采用较高的空速，以提高选择性。

适宜的空速与催化剂的活性及反应温度有关，本实验乙苯的液空速以0.6h-1为宜。

3、催化剂本实验采用GS-08催化剂，以Fe，K为主要活性组分，添加少量的IA，ⅡA，IB族以稀土氧化物为助剂。

三、实验装置及流程乙苯脱氢制苯乙烯实验装置及流程见下图：1-水计量管；2-乙苯计量管；3、4-进料泵；5-汽化室；6-反应室；7-冷凝器；8-集液罐；9-H2流量计；10-N2流量计；11-湿式气体流量计；12-N2压力表。

苯乙烯装置操作工：脱氢反应学习资料模拟考试卷考试时间：120分钟 考试总分：100分题号 一 二 三 四 五 总分 分数遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题根据指标，原料乙苯中乙苯含量应≥（ ）%（wt ）。

A.99 B.99.5 C.99.6 D.99.8 本题答案：C 本题解析：暂无解析 2、问答题脱氢反应器进料水油比为1.35，其中混合乙苯中苯乙烯含量为0.3％，反应器出口液相组成（wt ）为：水56.3％，乙苯15.4％，苯乙烯26％，其他2.3％，求苯乙烯选择性。

本题答案：第一反入口液相苯乙烯重量百分组成＝10.本题解析：第一反入口液相苯乙烯重量百分组成＝10.3％（1+1.35）100％＝0.13％第一反入口液相乙苯重量百分组成＝199.7％（1+1.35）100＝42.43％3、单项选择题苯进料降量的同时，通过提高PC-3114的设定值，逐步提高脱氢反应区域压力，提压速率≤（ ）MPaG/h ，直至尾气压缩机K301吸入压力最终达到姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------0.107MPaA。

A、0.01B、0.015C、0.02D、0.025本题答案：A本题解析：暂无解析4、单项选择题若脱氢反应器乙苯进料中断，R-301入口温度将（ lD.说不清楚本题答案：B本题解析：暂无解析7、问答题脱氢反应器进料水油比为1.35，其中混合乙苯中苯乙烯含量为0.3％，反应器出口液相组成（wt）为：水56.3％，乙苯15.4％，苯乙烯26％，其他2.3％，求乙苯转化率。

苯乙烯装置操作工：苯乙烯分离考试题及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、多项选择题压缩机回油温度过高的原因有（ ）。

A 、压缩机负荷过高 B 、供油温度过高C 、油分配器中对油量分配不合理或油量不足D 、油变质、进入异物等引起轴承或密封失效 本题答案： 2、单项选择题苯乙烯精馏塔中完成的主要是（ ）的分离。

A.乙苯和苯乙烯 B.乙苯和甲苯 C.苯和甲苯 D.苯乙烯和重组分 本题答案： 3、判断题对于现场指示仪表的安装，要求从仪表中心到可操作平台的距离一般不超过2米。

本题答案： 4、判断题投用换热器时先开冷流，后开热流；停换热器时也先停冷流，后停热流。

本题答案： 5、问答题请简述粗苯乙烯塔压差增大的原因。

姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：6、单项选择题苯乙烯塔停车时用乙苯冲洗的目的是（）A.稀释塔内溶液B.给苯乙烯塔降温C.检验系统是否有泄漏的地方D.在NSI减少时预防过多的聚合本题答案：7、判断题在任何情况下，防爆膜的爆破压力都不得大于压力容器的设计压力。

本题答案：8、单项选择题苯乙烯塔停车后处理的正确步骤是（）。

①乙苯冲洗②氮气冷却③乙苯蒸煮④置换氮气⑤水蒸煮⑥蒸汽干燥A.①②③④⑤⑥B.②①④③⑥⑤C.⑤③②①④⑥D.①③⑤⑥②④本题答案：9、多项选择题苯乙烯产品纯度太低的原因是（）。

A.来自粗苯乙烯塔的釜液中乙苯过高B.来自乙苯/苯乙烯分离塔的釜液中乙苯过低C.有乙苯冲洗漏入塔内D.苯乙烯塔进料量大本题答案：10、判断题真空系统故障，苯乙烯精馏塔塔压高无法闪蒸，塔釜液位高，造成淹塔。

苯乙烯装置操作工：脱氢反应找答案（强化练习）1、单项选择题若脱氢反应器乙苯进料中断，R-301入口温度将（），可能将触发SIS-3001联锁。

A、无法判断B、不变C、下降D、上升点击查看答案2、单项选择题脱氢反应区域氮气置换合格标准为（）。

A、氧气含量小于0.5％B、氧气含量小于0.1％C、氧气含量小于1.5％D、氧气含量小于2％点击查看答案3、单项选择题乙苯蒸发器开工初期乙苯投入量约6000Kg/h，手动调整管程加热蒸汽量（FC-3143），逐渐建立乙苯蒸发器液位，并使之稳定于35％。

注意调整配汽蒸汽/乙苯＝（）（wt），确保乙苯完全汽化。

A.0.2B.0.4C.0.6D.0.8点击查看答案4、问答题脱氢反应器进料水油比为1.35，其中混合乙苯中苯乙烯含量为0.3％，反应器出口液相组成（wt）为：水56.3％，乙苯15.4％，苯乙烯26％，其他2.3％，求苯乙烯选择性。

点击查看答案5、问答题已知某换热器冷热流体为逆流换热，冷流体进出口温度为308K（35℃）、315K（42℃），热流体进出口温度为343K（70℃）、333K（60℃），该换热器热负荷为4.2×107kJ/h，传热面积600m2，求其传热系数K值是多少？点击查看答案6、单项选择题原料乙苯产品中必须控制二乙苯含量的目的是（）。

A、防止二乙苯的浪费损失B、降低装置的能耗C、防止重组分带入塔顶D、防止苯乙烯单元中形成难溶的聚合物点击查看答案7、单项选择题蒸汽升温阶段，当E-301出口温度超过250℃时，启动配汽蒸汽系统，为保护下游设备，注意系统升温过程中保持E301的出口温度为＜400℃，E-302出口温度（）℃。

A.110B.160C.210D.260点击查看答案8、多项选择题关于空气泄漏停车（SIS-3002），下列说法正确的是（）。

A.三台氧分析仪有一台报警，将导致SIS-3002启动。

B.R-302出口温度超高（≥600℃）将导致SIS-3002启动。

1、多项选择题汽提塔（C-301）塔釜加热蒸汽可为（）。

A、0.04MPaGB、0.25MPaGC、0.35MPaGD、1.25MPaG2、单项选择题苯进料降量的同时，通过提高PC-3114的设定值，逐步提高脱氢反应区域压力，提压速率≤（）MPaG/h，直至尾气压缩机K301吸入压力最终达到0.107MPaA。

A、0.01B、0.015C、0.02D、0.0253、多项选择题当6000V电源晃电发生后，下列设备不能自动启动。

（）A.尾气增压机主电机K-302主电机B.尾气增压机水站水泵电机C.K-302润滑油站电加热器D.K-302水站空间加热器4、单项选择题蒸汽过热炉设计耗烃化尾气t/h。

A.0.86B.1.06C.1.26D.1.565、单项选择题当乙苯蒸发器操作稳定后，各进料控制阀投自动。

以（）℃/hr的速度把一段、二段的进口温度提高到所需温度（根据一段、二段的转化率而定）。

A.5B.10C.15D.206、单项选择题氮气升温结束后，初期投入蒸汽量为（）t/h，而后逐步增加主蒸汽投入量。

A.7.6B.8.6C.9.6D.10.67、单项选择题膨胀节保护气压力应为（）。

B、0.35MPaGC、0.1MPaGD、0.04MPaG8、多项选择题蒸汽过热炉燃料来源有（）。

A、焦油B、烃化尾气C、脱氢尾气D、粗塔真空泵密封罐（D404）来排气9、单项选择题尾气压缩机（K-301）蒸汽透平中的调速器决定调速阀的开度，调速阀可以控制进入透平的蒸汽（），从而达到控制透平转速的目的。

B、压力C、流量D、温度10、单项选择题开工阶段，在（）的同时，即可着手工艺凝液系统开车。

A.正压气密B.负压气密C.氮气升温D.蒸汽升温11、单项选择题根据指标，原料乙苯中乙苯含量应≥（）%（wt）。

A.99B.99.5D.99.812、问答题脱氢反应器主蒸汽进料量为18000kg/h，配汽蒸汽为8000kg/h，新鲜乙苯进料为12000kg/h，回收乙苯进料为8000kg/h，求反应器进料水油比13、问答题已知脱氢反应乙苯转化率为63.7％，苯乙烯选择性为95.71％，求苯乙烯收率。

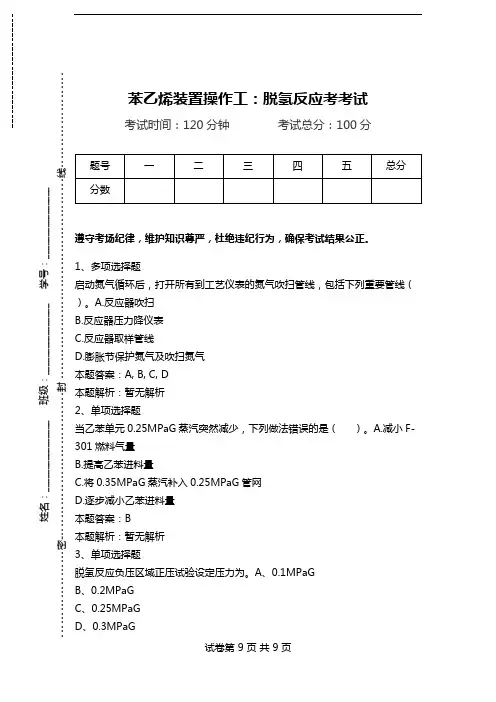

苯乙烯装置操作工：脱氢反应考考试考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、多项选择题启动氮气循环后，打开所有到工艺仪表的氮气吹扫管线，包括下列重要管线（ ）。

A.反应器吹扫 B.反应器压力降仪表 C.反应器取样管线D.膨胀节保护氮气及吹扫氮气 本题答案：A, B, C, D 本题解析：暂无解析 2、单项选择题当乙苯单元0.25MPaG 蒸汽突然减少，下列做法错误的是（ ）。

A.减小F-301燃料气量 B.提高乙苯进料量C.将0.35MPaG 蒸汽补入0.25MPaG 管网D.逐步减小乙苯进料量 本题答案：B 本题解析：暂无解析 3、单项选择题脱氢反应负压区域正压试验设定压力为。

A 、0.1MPaG B 、0.2MPaG C 、0.25MPaG D 、0.3MPaG姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：B本题解析：暂无解析4、多项选择题在给定的反应温度、水比的情况下，关于降低反应压力对脱氢反应影响，以下表述正确的是（）。

A.乙苯的平衡转化率增加B.副反应减少C.能耗减少D.抑制苯乙烯自聚本题答案：A, B, D本题解析：暂无解析5、单项选择题当E303出口温度（TI-3063）大于℃时，投用急冷器S-301，控制急冷器出口温度约69℃。

A.110B.160C.210D.260本题答案：A本题解析：暂无解析6、单项选择题膨胀节吹扫用氮气压力为（）。

A、0.6MPaGB、0.35MPaGC、0.1MPaGD、0.04MPaG本题答案：A本题解析：暂无解析7、问答题已知某工业汽轮机工作蒸汽的初焓，排汽状态下蒸汽的焓，蒸汽的流量为30t/h，求此汽轮机的理想功率。

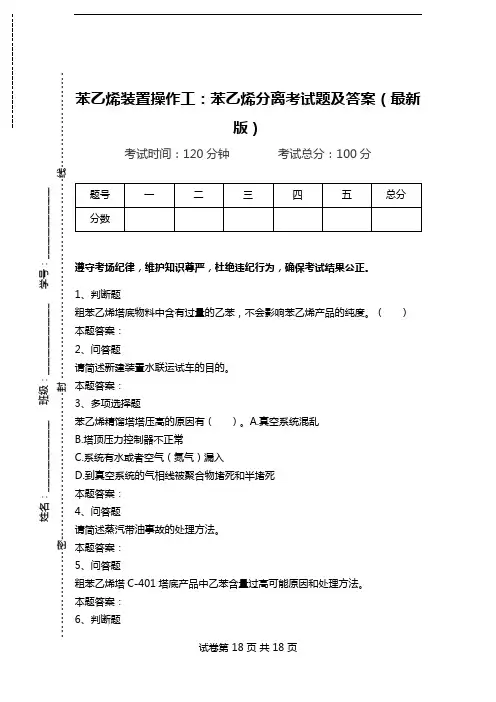

苯乙烯装置操作工：苯乙烯分离考试题及答案（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、判断题粗苯乙烯塔底物料中含有过量的乙苯，不会影响苯乙烯产品的纯度。

（ ） 本题答案： 2、问答题请简述新建装置水联运试车的目的。

本题答案： 3、多项选择题苯乙烯精馏塔塔压高的原因有（ ）。

A.真空系统混乱 B.塔顶压力控制器不正常C.系统有水或者空气（氮气）漏入D.到真空系统的气相线被聚合物堵死和半堵死 本题答案： 4、问答题请简述蒸汽带油事故的处理方法。

本题答案： 5、问答题粗苯乙烯塔C-401塔底产品中乙苯含量过高可能原因和处理方法。

本题答案： 6、判断题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------联锁阀的作用就是当某一工艺参数出现异常达到设定值时，联锁阀接受信号后自动关闭或打开，防止异常情况扩大。

本题答案：7、判断题防爆膜是一种弯曲型的安全泄压装置。

本题答案：8、单项选择题F-301因联锁而造成停车时，FV-3001不全关，只联锁关闭到最小流量停止点，维持（）的最小蒸汽量保护炉管。

A、7600kg/hB、7800kg/hC、8000kg/hD、8600kg/h本题答案：9、判断题停掉真空泵后，关闭真空泵入口阀，停止密封液，并关闭压力控制阀和截止阀，把塔和真空系统隔开。

本题答案：10、问答题请简述粗苯乙烯塔压差增大的原因。

本题答案：11、单项选择题苯乙烯塔停车时用乙苯冲洗的目的是（）A.稀释塔内溶液B.给苯乙烯塔降温C.检验系统是否有泄漏的地方D.在NSI减少时预防过多的聚合本题答案：12、判断题苯乙烯装置的物耗指乙烯和苯的单耗量。

苯乙烯装置技能操作题库乙苯反应应知一、单项选择1．烃化反应的原料是（）。

(A)气态乙烯、液态苯（B）液态乙烯、液态苯（C）液态乙烯、气态苯（D）气态乙烯、气态苯答案：（D）2．烃化反应的温度是（）℃。

(A) 250~300 （B）320~370 （C）400~450 （D）200~250答案：（B）3．反应的选择性是指反应出料中生成目的产物与（）之比。

(A) 反应进料量（B）反应出料量（C）未转化的原料（D）转化的原料量答案：（D）4．烃化反应温度提高，在其他条件不变的情况下，反应选择性应（）。

(A) 下降（B）升高（C）不变（D）无法确定答案：(A)5．烃化反应进料量一定的情况下，反应出料中生成目的产物含量越高则反应的选择性（）。

(A) 越低（B）越高（C）没有对应关系（D）不变答案：（B）6．苯∕乙烯分子比是指进料苯与乙烯的（）。

(A) 体积（B）摩尔（C）质量（D）重量答案：（B）7．苯∕乙烯比大，（）的选择性高。

(A) 苯（B）乙苯（C）二乙苯（D）三乙苯答案：（B）8．苯∕乙烯比大，在系统中循环的（）流量较大，能耗增加。

(A) 苯（B）乙苯（C）二乙苯（D）三乙苯答案：(A)9．苯∕乙烯比小，（）的生成量多，烷基转移反应的负荷将增大。

(A) 多乙苯（B）乙苯（C）二乙苯（D）三乙苯答案：(A)10．苯∕多乙苯比太高，将会增加（）的负荷，增加能耗。

(A) 反烃化反应器（B）烃化反应器（C）循环苯塔（D）多乙苯塔答案：（C）11．（）的反应温度可以加速乙烯的转化，同时也会加速催化剂的失活。

(A) 较高（B）较低（C）恒定（D）正常答案：(A)12．反应温度是控制催化剂活性的主要工艺参数之一，温度（），烷基转移催化剂活性越高。

(A) 较高（B）较低（C）恒定（D）不恒定答案：(A)13．烃化反应生成的乙苯还可以进一步与乙烯反应生成（）。

(A) 苯（B）甲苯（C）多乙苯（D）二苯基乙烷答案：（C）14．催化干气中的（）会造成催化剂不可恢复的失活，极大地减少催化剂的寿命。

乙苯脱氢制备苯乙烯实验讲义苯乙烯是重要的高分子聚合物单体，是能够进行自由基、阴离子、阳离子、配位等多种机理聚合的少有单体，主要用于生产聚苯乙烯。

此外，还可与其他单体共聚得到共聚树脂，如与丙烯腈、1,3-丁二烯共聚可制备ABS 工程塑料，与1,3-丁二烯共聚可制备丁苯橡胶，与丙烯腈共聚得到AS 树脂等。

目前其工业制备方法主要是乙苯催化脱氢，此方法最早由美国陶氏（Dow ）公司开发，其产量约占总产量的90%。

此外，在制药、农药合成、选矿、燃料等领域也有应用。

了解其制备过程和实验室操作方法，对改进生产工艺有重要的作用。

一、实验目的：1. 了解以乙苯为原料，固定床反应器中铁系催化剂催化下制备苯乙烯的过程，理解实验装置的组成，熟悉相关各部分的操作及仪表数据的读取；2. 理解乙苯脱氢的反应机理及操作条件对产物收率的影响，掌握获得稳定操作工艺条件的步骤和方法；3. 了解气相色谱的原理和结构，掌握气相色谱的常规操作和谱图分析方法。

二、实验原理：乙苯脱氢生成苯乙烯和氢气是一个可逆的强烈吸热反应，为提高反应正向进行的程度，反应需在高温条件下催化剂催化下进行，其主反应如式(1)：C 6H 5C 2H 5 → C 6H 5C 2H 3 + H 2 (1) 副反应主要包括：C 6H 5C 2H 5 → C 6H 6 + C 2H 4 (2) C 2H 4 + H 2 → C 2H 6 (3) C 6H 5C 2H 5 + H 2 → C 6H 6 + C 2H 6 (4) C 6H 5C 2H 5 → C 6H 5CH 3 + CH 4 (5)水蒸汽存在下还可能发生如下副反应：CH 4 + H 2O → CO + 3H 2 (6)C 6H 5C 2H 5 + 2H 2O → C 6H 5CH 3 + CO 2 + 3H 2 (7)C 2H 4 + 2H 2O → 2CO + 4H 2 (8)此外，反应中还发生了少部分芳烃脱氢缩合产生焦油或焦炭，以及苯乙烯聚合生成少量聚合物、发生深度裂解产生碳和氢气等。

苯乙烯装置脱氢反应工艺及常见问题摘要：苯乙烯装置操作过程常出现仪表指示不准、设备聚堵等情况。

正确判断异常原因对快速采取措施起重要作用。

配合模拟计算可协助判断关键词:苯乙烯；仪表问题；1引言苯乙烯是石油化工的重要的有机化工原料，目前国内外乙苯催化脱氢法工艺主要有Lummus工艺、Badger工艺和瑞华工艺。

上述脱氢工艺原理基本相同，都采用了具有级间换热的负压反应技术。

但工艺及仪表流程安排上各具特点。

2脱氢反应工艺2.1 Lummus工艺图1为Lummus工艺流程。

该技术使用两段径相床,负压脱氢反应器。

乙苯转化率 64%,苯乙烯选择性 96.5%(mol),水油比 1.0-1.1(质量)。

脱氢废热回收采用卧式三联换热器,用于过热乙苯进料。

图1 Lummus工艺2.2 Badger 工艺图2为 Badger工艺流程图。

该技术采用具有级间二次加热的两级串联负压径向固定床反应器。

设有立式三联换热器。

脱氢反应温度 615-635℃,脱氢反应压力40-60kPa(A)。

图2 Badger工艺2.3 瑞华工艺图3为瑞华工艺流程图。

该技术脱氢反应器采用国内开发的独特的径向反应器,流体均布采用双曲锥形导流器,消除了多孔板过孔压降。

脱氢反应温度在610℃-640℃，脱氢反应压力 36-58kPa(A)。

级间二次加热换热器是一个列管换热器,它与传统一体化反应器不同,采用单独设立。

图3 瑞华工艺3乙苯脱氢法生产苯乙烯脱氢反应高温区常见问题3.1仪表检测不准问题3.1.1 反应器入口温度异常脱氢反应器入口温度在乙苯脱氢反应中作为重要控制参数，与催化剂选择性及转化率息息相关。

实际操作中反应器入口温度显示经常不准，表现为进口温度指示低，如国内某装置，反应器入口温度指示575℃时，第一反应器乙苯转化率已达42%，第二反应器需610℃才能达到42%转化率，低于其催化剂正常的操作数据，如温度显示异常，将影响催化剂性能判断。

通过流程模拟软件可对换热过程进行模拟计算。

苯乙烯装置技能操作人员题库乙苯反应应知一、单项选择1．烃化反应的原料是（）。

(A)气态乙烯、液态苯（B）液态乙烯、液态苯（C）液态乙烯、气态苯（D）气态乙烯、气态苯答案：（D）2．烃化反应的温度是（）℃。

(A) 250~300 （B）320~370 （C）400~450 （D）200~250答案：（B）3．反应的选择性是指反应出料中生成目的产物与（）之比。

(A) 反应进料量（B）反应出料量（C）未转化的原料（D）转化的原料量答案：（D）4．烃化反应温度提高，在其他条件不变的情况下，反应选择性应（）。

(A) 下降（B）升高（C）不变（D）无法确定答案：(A)5．烃化反应进料量一定的情况下，反应出料中生成目的产物含量越高则反应的选择性（）。

(A) 越低（B）越高（C）没有对应关系（D）不变答案：（B）6．苯∕乙烯分子比是指进料苯与乙烯的（）。

(A) 体积（B）摩尔（C）质量（D）重量答案：（B）7．苯∕乙烯比大，（）的选择性高。

(A) 苯（B）乙苯（C）二乙苯（D）三乙苯答案：（B）8．苯∕乙烯比大，在系统中循环的（）流量较大，能耗增加。

(A) 苯（B）乙苯（C）二乙苯（D）三乙苯答案：(A)9．苯∕乙烯比小，（）的生成量多，烷基转移反应的负荷将增大。

(A) 多乙苯（B）乙苯（C）二乙苯（D）三乙苯答案：(A)10．苯∕多乙苯比太高，将会增加（）的负荷，增加能耗。

(A) 反烃化反应器（B）烃化反应器（C）循环苯塔（D）多乙苯塔答案：（C）11．（）的反应温度可以加速乙烯的转化，同时也会加速催化剂的失活。

(A) 较高（B）较低（C）恒定（D）正常答案：(A)12．反应温度是控制催化剂活性的主要工艺参数之一，温度（），烷基转移催化剂活性越高。

(A) 较高（B）较低（C）恒定（D）不恒定答案：(A)13．烃化反应生成的乙苯还可以进一步与乙烯反应生成（）。

(A) 苯（B）甲苯（C）多乙苯（D）二苯基乙烷答案：（C）14．催化干气中的（）会造成催化剂不可恢复的失活，极大地减少催化剂的寿命。

中级一填空题 (A)1. ｛KHD:工艺基本知识,th=3｝冷却水供水温度为（），回水温度为（）。

答文:30℃，40℃2. ｛KHD:原辅材料基本知识,th=4｝HP蒸汽界区条件为（），温度为（）。

答文:3500KPAG，380℃3. ｛KHD:原辅材料基本知识,th=5｝反烷基化反应器操作压力受（）的限制。

答文:TT-104温度4. ｛KHD:原辅材料基本知识,th=6｝反烷基化反应器PEB的单程转化率为（）。

答文:50---55%5. ｛KHD:工艺基本知识,th=7｝MR-103初期的最佳入口温度是（），末期的[下载自管理资源吧]最佳入口温度为（）。

答文:435℃，445℃6. ｛KHD:工艺基本知识,th=8｝反应器以（）的数率升温。

答文:28℃/HR7. ｛KHD:工艺基本知识,th=9｝HE-102出口温度必须高于（）。

答文:300℃8. ｛KHD:工艺基本知识,th=10｝TV-1092调节阀设定点为（）。

答文:282℃9. ｛KHD:产品质量知识,th=11｝MR-101流出物含（）乙苯。

答文:16.9%10. ｛KHD:产品质量知识,th=12｝新鲜苯在AS-101塔（）塔盘上进入.答文:41＃11. ｛KHD:设备基本知识,th=50｝MR-101共有（）个床层.答文:612. ｛KHD:基础理论知识,th=51｝再生气由（）、（）组成。

答文:N2、PA13. ｛KHD:设备基本知识,th=52｝再生完毕看（）、（）。

答文:温度、O2含量14. ｛KHD:设备基本知识,th=53｝为减少乙烯齐聚。

要求各床层乙烯浓度（）。

答文:相等15. ｛KHD:设备基本知识,th=54｝MR-103有温升，说明有（）进入。

答文:乙烯16. ｛KHD:工艺操作能力,th=55｝HS-101雾化蒸汽使用（），吹灰蒸汽使用（）。

答文:MP MP17. ｛KHD:工艺操作能力,th=58｝FI-1025低低报警值为（）。

高级一填空题 (A)1. ｛KHD:工艺基本知识,th=261｝由于催化剂的老化及失活，为保持苯乙烯产率不变，就要________反应器的入口温度.答文:增加2. ｛KHD:工艺基本知识,th=262｝________反应器的压力,将减少苯乙烯的选择性,因此,要尽可能在_____压下操作.答文:增加,低3. ｛KHD:工艺基本知识,th=263｝在给定的转化率下,苯乙烯的选择性随空速的增加而______.答文:减少4. ｛KHD:工艺基本知识,th=264｝为了控制聚合物的产生,使用I-77作为______.答文:蒸馏阻聚剂5. ｛KHD:工艺基本知识,th=265｝脱氢反应为______反应.答文:吸热6. ｛KHD:工艺基本知识,th=269｝为了监测是否由空气泄漏到脱氢反应器系统,在____ ___的排放气线上安装________.答文:TT-206,氧分析仪7. ｛KHD:工艺基本知识,th=270｝为了防止聚合物聚积,将__________连续喷入PC-271 ,TT-239,2TT-220入口,冲去已生成的聚合物.答文:EB8. ｛KHD:工艺基本知识,th=271｝在启动透平之前,要进行人工________,以便检查其非正常的约束力.答文:盘车9. ｛KHD:工艺基本知识,th=272｝为了更好的发挥脱氢反应的效率,我们最好使用____ ____的原料.答文:高纯度10. ｛KHD:工艺基本知识,th=276｝富油在进入AS-207之前,在TP-238中由______蒸汽加热.答文:MP11. ｛KHD:工艺基本知识,th=277｝芳烃在AS-207内,由从塔底喷入的_________蒸汽从富油中_______出来.答文:超低压,气提12. ｛KHD:工艺基本知识,th=280｝AS-204塔底物流的烃化物含量小于_________PPM. 答文:113. ｛KHD:工艺基本知识,th=282｝MR-201A/B中的催化剂为_____________,其主要成分为___________,外观为____________.答文:G84C,三氧化铁,微红色柱体14. ｛KHD:工艺基本知识,th=285｝BFW由_______泵送出,,为现场所有_________和____ _____提供BFW.答文:PP-250,蒸汽发生器,减温减压器,15. ｛KHD:工艺基本知识,th=286｝在TT-201壳程入口管嘴的上方有___________排污管嘴,应_____________,排污到_________.答文:三个,定期排污,MS-20216. ｛KHD:工艺基本知识,th=287｝MS-202共分为三个室_________,_________,_______ ______.答文:入口室,沉降室,有机相室17. ｛KHD:工艺基本知识,th=289｝在TT-202壳程出口温度为___________度.答文:51018. ｛KHD:工艺基本知识,th=290｝高压蒸汽额定值是___________度,____________KPa .答文:400,400019. ｛KHD:工艺基本知识,th=291｝MP蒸汽用于_________,__________设备.答文:PE-129,TP-23820. ｛KHD:工艺基本知识,th=292｝产品EB罐MT-602中进料EB温度为_______度.答文:4221. ｛KHD:工艺基本知识,th=293｝FFY-2075位于来自_________的排放气出口线上.答文:TT-20622. ｛KHD:工艺基本知识,th=294｝排放气与乙苯的比例高说明有_________漏入系统. 答文:空气23. ｛KHD:工艺基本知识,th=295｝蒸发蒸汽在TT-201上游与乙苯混合,而后在TT-201和TT-202壳程通过,被加热到_______度.答文:51024. ｛KHD:工艺基本知识,th=296｝在气烃比设定在8:1时,蒸发蒸汽设定为总乙苯流量的________WT%.答文:2525. ｛KHD:工艺基本知识,th=297｝HS-201/219的出口温度设定在______度.答文:81526. ｛KHD:工艺基本知识,th=299｝低位号选择器__________接收来自FIC-2050和FIC-1 178的两个信号,选择较低的,控制TP-111的热乙苯流量.答文:FX-117727. ｛KHD:工艺基本知识,th=301｝TT-201的进料过热,可使液烃停留的时间更______, 从而降低了苯乙烯在TT-201中的聚合量.答文:短28. ｛KHD:工艺基本知识,th=303｝当气烃比为________时,蒸发蒸汽设定在总乙苯流量的25%.答文:8:129. ｛KHD:工艺基本知识,th=305｝乙苯/蒸汽混合物在TT-201中与反应器出料换热，而被蒸发并过热到大约_______度.答文:21930. ｛KHD:工艺基本知识,th=306｝当压缩机启动时,_________蒸汽注入到压缩机的内密封中.答文:MP31. ｛KHD:工艺基本知识,th=307｝进入AS-206的排放气来自_______和_______.答文:TT-206,TT-12732. ｛KHD:工艺基本知识,th=310｝AS-204塔顶气相的物料在TT-222的_______程中冷却.答文:管33. ｛KHD:工艺基本知识,th=312｝当MS-202在常压时,气烃比是_________.答文:16:134. ｛KHD:工艺基本知识,th=313｝在TT-203和MS-241中,__________进入产生HPS.答文:BFW35. ｛KHD:工艺基本知识,th=314｝在反应器MR-201B中乙苯的转化率为________.答文:30%36. ｛KHD:工艺基本知识,th=315｝MR-201A的入口温度为________度.答文:61337. ｛KHD:工艺基本知识,th=319｝TT-206的排放气线上的氧分析仪为_________.答文:AE-208238. ｛KHD:工艺基本知识,th=322｝AS-204塔底烃化物含量通常少于_______ppm.答文:139. ｛KHD:工艺基本知识,th=323｝反应器MR-201B出口温度为___________度.答文:56640. ｛KHD:工艺基本知识,th=324｝AS-207塔的补充贫油为_______________.答文:多乙苯残液41. ｛KHD:工艺基本知识,th=329｝GU-207胺溶液所使用的溶剂为__________.答文:CCS42. ｛KHD:工艺基本知识,th=330｝蒸发蒸汽LP的额定温度为_______度.答文:13043. ｛KHD:工艺基本知识,th=332｝在氮气升温时,,氮气循环回路共有_________处8字盲板.答文:344. ｛KHD:工艺基本知识,th=333｝若IPS流量降到5890kg/h以下时,FT-2002触发FALL-2 002和一个ESD-_______停车.答文:645. ｛KHD:工艺基本知识,th=335｝BFW进入HS-201/219的温度为_______度.答文:11546. ｛KHD:工艺基本知识,th=337｝FIC-2001的正常操作值为________kg/h.答文:1535947. ｛KHD:工艺基本知识,th=338｝PC-271内密封用__________蒸汽,外密封用________ ___.答文:MP,N248. ｛KHD:工艺基本知识,th=339｝FIC-2051的正常操作值为____________kg/h.答文:345749. ｛KHD:工艺基本知识,th=340｝脱氢反应的循环乙苯来自____________.填空题 (B)50. ｛KHD:工艺基本知识,th=266｝大约有______%的EB在MR-201A中转化,有______%EB 在MR-201B中转化.答文:35,3051. ｛KHD:工艺基本知识,th=268｝来自MS-202的气体被PC-271压缩,压缩机出口温度由来自____喷射到压缩机入口的_______来控制.答文:TP-233,冷凝液52. ｛KHD:工艺基本知识,th=273｝从MR-201B出来的气体在串联换热器中减______减__ _____,该串联换热器由：________,_________,__________.答文:温,压,TT-201,TT-202,TT-20353. ｛KHD:工艺基本知识,th=274｝MS-202水相经分离,进入AS-204中_______,而后用于_______.答文:气提,BFW54. ｛KHD:工艺基本知识,th=279｝PC-271停车时,来自分离器的不凝气由______抽出, 这种情况下,AS-204塔顶压力由_______的________压力来控制.答文:PE-295,PE-295,反程55. ｛KHD:工艺基本知识,th=281｝反应器乙苯进料由_____股组成,一股来自泵_______ ___,一股来自_________,另一股来自__________.答文:3,PP-206,PP-109,PP-60256. ｛KHD:工艺基本知识,th=284｝混合气罐MS-221,其压力由___________测量,当压力高时,,阀_________关小,减少天然气量.答文:PT-2009,PV-200957. ｛KHD:工艺基本知识,th=288｝气提塔AS-207用__________蒸汽进行气提,回收至少_________的芳烃.答文:LLP,75%58. ｛KHD:工艺基本知识,th=298｝脱氢反应的催化剂为________.答文:三氧化二铁59. ｛KHD:工艺基本知识,th=300｝在TT-203中回收反应器出料的热量,产生_________ 蒸汽.答文:HP60. ｛KHD:工艺基本知识,th=304｝FV-2001配备有可调式时间滞后功能,可在ESD-6停车时设定0--5分钟的关阀时间,以防加热_________过热.答文:炉管61. ｛KHD:工艺基本知识,th=308｝________的塔顶温度由TI-2180指示.答文:AS-20662. ｛KHD:工艺基本知识,th=309｝AE-2082监测来自TT-206的排放气中的___________ 浓度.答文:氧气63. ｛KHD:工艺基本知识,th=316｝GU-207来的胺防腐剂进入到___________入口.64. ｛KHD:工艺基本知识,th=317｝MS-210中的密封液是_________.答文:EB65. ｛KHD:工艺基本知识,th=320｝AS-207气提所用蒸汽为_________蒸汽.答文:LLP66. ｛KHD:工艺基本知识,th=325｝AS-204塔蒸汽控制阀为_____________.答文:FV-209767. ｛KHD:工艺基本知识,th=326｝压力表PIC-2031超低报警将触动ESD-_______跳车. 答文:768. ｛KHD:工艺基本知识,th=327｝加热炉HS-201/219是___________炉.答文:立式69. ｛KHD:工艺基本知识,th=328｝FHS-2002的低流量的停车值是_______kg/h.答文:600070. ｛KHD:工艺基本知识,th=336｝________和__________有利于脱氢反应.答文:高温,低压填空题 (C)71. ｛KHD:工艺基本知识,th=267｝BFW在HS-201/219对流盘管中预热后进入________, 又进入TT-203,用于产生_______蒸汽.答文:MS-241,HP72. ｛KHD:工艺基本知识,th=275｝来自GU-207的一种___________经计量后,注入反应器出料中,以便使___________的腐蚀最小.答文:胺防腐剂,TT-20573. ｛KHD:工艺基本知识,th=278｝反应器MR-201A的入口温度为________度,出口温度为________度,MR-201B的入口温度为_______度,出口温度为________度.答文:613,539,619,56674. ｛KHD:工艺基本知识,th=283｝排放气压缩机的出口温度由___________来测量,当出口温度为________度,触动__________,停压缩机.答文:TE-2090,150,ESD-775. ｛KHD:工艺基本知识,th=302｝若蒸发蒸汽降低到________kg/h以下时,FALL-2052 将触发ESD-6停车.答文:172976. ｛KHD:工艺基本知识,th=311｝PT-2098测量TT-222上的_____压力.答文:塔顶77. ｛KHD:工艺基本知识,th=318｝压缩机的出口温度由__________控制.答文:TIC-209078. ｛KHD:工艺基本知识,th=321｝MP蒸汽凝液最终进入__________.答文:AS-20479. ｛KHD:工艺基本知识,th=331｝BFW的除氧剂来自___________罐.答文:GZ-27180. ｛KHD:工艺基本知识,th=334｝在TT-203中回收反应器出料的热量,产生________蒸汽.选择题 (A)1. ｛KHD:工艺基本知识,th=342｝产品乙苯罐MT-602中进料乙苯温度为( )度.A.42B.50 C答文:A2. ｛KHD:工艺基本知识,th=345｝温度高于( )度时,TT-202中的铁管可起催化剂的作用.A.510B.538 C答文:B3. ｛KHD:工艺基本知识,th=347｝当稀释蒸汽降到( )kg/h以下时,触发FAL-2001.A.10000B.6000 C答文:D4. ｛KHD:工艺基本知识,th=349｝正常运行时,通过将( )切换到备用位置,可以使AS -208打旁路.-259 C答文:B5. ｛KHD:工艺基本知识,th=351｝IP蒸汽正常时流量为( ).A.15359B.11000 C答文:A6. ｛KHD:工艺基本知识,th=352｝LP汽化蒸汽的设计流量为( )kg/h.A.2152B.3457 C答文:B7. ｛KHD:工艺基本知识,th=356｝烟囱的气体的最高流速不能超过( ).-8米/秒-6米/秒答文:A8. ｛KHD:工艺基本知识,th=357｝气体燃料过剩空气系数一般控制在( ).答文:A9. ｛KHD:工艺基本知识,th=359｝苯乙烯消防没有用到( ).A.泡沫2 C.干粉答文:D10. ｛KHD:工艺基本知识,th=363｝热化学方程式2H(气)+O(气)=2HO(液)+571.5KJ,化学式前面的系数表示的是( ).A.分子数B.物质的量C.质量D.体积答文:B11. ｛KHD:工艺基本知识,th=364｝由于易被空气中的氧气氧化而不易长期存放的溶液是( ).A.高锰酸钾溶液B.硫化氢溶液C.氯化铁溶液答文:B12. ｛KHD:工艺基本知识,th=365｝下列各物质中,化学键类型相同的是( ).和和和和NaBr13. ｛KHD:工艺基本知识,th=367｝如果循环乙苯中SM浓度过高,( )将降低循环乙苯流量,以限制反应器中总EB进料中SM的浓度.-2051 C答文:C14. ｛KHD:工艺基本知识,th=368｝当FT-2050检查出EB流量降低到正常流量的55%或升高到正常流量的115%时,停车阀( )将关闭.-2320 C答文:A15. ｛KHD:工艺基本知识,th=371｝蒸发蒸汽在TT-201上游与EB混合,而后从TT-201和TT -202壳程通过,被加热到( )度.A.417B.613 C答文:D16. ｛KHD:工艺基本知识,th=372｝IPS与EB混合在( )中进行.-201 C.MR-201A答文:A17. ｛KHD:工艺基本知识,th=374｝温度高于( )度时,TT-202中的铁管可起催化剂作用.A.510B.538 C答文:B18. ｛KHD:工艺基本知识,th=378｝若IPS流量降到5890kg/h以下时,FT-2002触发FLL-20 02和一个( )停车.-4 C答文:A19. ｛KHD:工艺基本知识,th=380｝苯乙烯的分子式是( ).2 C答文:B20. ｛KHD:工艺基本知识,th=382｝反应器乙苯停车时，按LIC-2067指示，把MS-202油层液位降至20%，逐渐停止到（）的残液循环。

乙苯脱氢实验摘要苯乙烯(SM)是生产塑料和合成橡胶的重要基本有机原料，主要用于生产聚苯乙烯，也可用于制备丁苯橡胶、苯乙烯一顺丁烯-苯乙烯嵌段共聚物、不饱和聚酯等。

乙苯催化脱氢法是目前国内外生产苯乙烯的主要方法，采用的催化剂主要是Fe-K系催化剂，其中Fe2O3。

是活性组分、K2O是活性促进剂，K2O的引入使铁系催化剂的活性有了显著提高，可以在较低的水比下应用，但K2O含量过高存在着钾的流失问题。

.为了解决催化剂在使用过程中存在的问题，作者采用固定床反应器，以自制的高铁低钾氧化铁为催化剂，考察反应温度、进料比和催化剂活性对乙苯转化率、苯乙烯选择性和苯乙烯收率的影响，确定了最佳的工艺条件。

乙苯脱氢制苯乙烯催化剂的主要组分是铁和钾。

在新鲜催化剂中,铁和钾形成铁钾化合物,最稳定的结构为KFe11O17(或K2Fe22O34).添加铈、钼、镁等，改善催化活性，提高反应产率。

关键词：乙苯脱氢，催化剂，铁化合物AbstractStyrene (SM) is the production of plastics and synthetic rubber in im portant basic organic raw materials, mainly for the production of polysty rene, can also be used for the preparation of a styrene-butadiene rubber, maleate-styrene block copolymers, unsaturated polyester, etc. Ethylben zene catalytic dehydrogenation method is by far the major domestic and foreign production of styrene, used catalyst methodology mainly Fe-K c atalysts, Fe2O3. Is the active component, K2O is active promoters, K2O i ntroduction to iron-based catalyst's activity has been significantly impro ved, can lower water ratios apply, K2O content too high potassium loss exists.. in order to solve the catalyst in the use process problems, the au thor takes a fixed bed reactor to self-made iron and low potassium oxide as a catalyst, visit reaction temperature, feed ratio and catalyst activity on Ethylbenzene conversion rate, the selectivity of polystyrene and styr ene yield, determine the best process conditions.• Keywords: Ethylbenzene; catalyst;iron compound;一、实验目的1、了解以乙苯为原料，氧化铁系为催化剂，利用固定床反应器装置制备苯乙烯的过程。
