山东大学数字信号处理考研真题试卷2017年、2018年、2019年

某大学《数字信号处理》课程考试试卷适应专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分 一、考虑下面4个8点序列，其中 0≤n ≤7，判断哪些序列的8点DFT 是实数，那些序列的8点DFT 是虚数，说明理由。

（本题12分） (1) x 1[n ]={-1, -1, -1, 0, 0, 0, -1, -1}, (2) x 2[n ]={-1, -1, 0, 0, 0, 0, 1, 1}, (3) x 3[n ]={0, -1, -1, 0, 0, 0, 1, 1}, (4) x 4[n ]={0, -1, -1, 0, 0, 0, -1, -1},二、数字序列 x(n)如图所示. 画出下列每个序列时域序列：（本题10分） (1) x(n-2)； (2)x(3-n)；(3)x[((n-1))6],(0≤n ≤5)； (4)x[((-n-1))6],(0≤n ≤5)；三、已知一稳定的LTI 系统的H(z)为)21)(5.01()1(2)(111------=z z z z H 试确定该系统H(z)的收敛域和脉冲响应h[n]。

（本题10分） 四、设x(n)是一个10点的有限序列 x （n ）={ 2,3,1,4,-3,-1,1,1,0,6}，不计算DFT ，试确定下列表达式的值。

(本题12分)(1) X(0), (2) X(5), (3) ∑=90)(k k X ,（4）∑=-95/2)(k k j k X e π五、x(n)和h(n)是如下给定的有限序列x(n)={5, 2, 4, -1, 2}， h(n)={-3, 2, -1 }(1) 计算x(n)和h(n)的线性卷积y(n)= x(n)* h(n)；(2) 计算x(n)和h(n)的6 点循环卷积y 1(n)= x(n)⑥h (n)； (3) 计算x(n)和h(n)的8 点循环卷积y 2(n)= x(n)⑧h (n)； 比较以上结果，有何结论？（14分）六、用窗函数设计FIR 滤波器时，滤波器频谱波动由什么决定 _____________，滤波器频谱过渡带由什么决定_______________。

数字信号处理试题及答案一、 填空题（30分，每空1分）1、对模拟信号（一维信号，是时间的函数）进行采样后，就是 离散时间 信号，再进行幅度量化后就是 数字 信号。

2、已知线性时不变系统的单位脉冲响应为)(n h ，则系统具有因果性要求)0(0)(<=n n h ，系统稳定要求∞<∑∞-∞=n n h )(。

3、若有限长序列x （n ）的长度为N ，h(n ）的长度为M ，则其卷积和的长度L为 N+M-1。

4、傅里叶变换的几种形式：连续时间、连续频率-傅里叶变换;连续时间离散频率—傅里叶级数；离散时间、连续频率—序列的傅里叶变换；散时间、离散频率—离散傅里叶变换5、 序列)(n x 的N 点DFT 是)(n x 的Z 变换在 单位圆上 的N 点等间隔采样。

6、若序列的Fourier 变换存在且连续，且是其z 变换在单位圆上的值，则序列x （n)一定绝对可和.7、 用来计算N ＝16点DFT ，直接计算需要__256___次复乘法,采用基2FFT 算法，需要__32__ 次复乘法 .8、线性相位FIR 数字滤波器的单位脉冲响应()h n 应满足条件()()1--±=n N h n h 。

9. IIR 数字滤波器的基本结构中， 直接 型运算累积误差较大； 级联型 运算累积误差较小； 并联型 运算误差最小且运算速度最高。

10. 数字滤波器按功能分包括 低通 、 高通 、 带通 、 带阻 滤波器.11. 若滤波器通带内 群延迟响应 = 常数，则为线性相位滤波器。

12. ()⎪⎭⎫ ⎝⎛=n A n x 73cos π的周期为 14 13. 求z 反变换通常有 围线积分法（留数法)、部分分式法、长除法等.14. 用模拟滤波器设计IIR 数字滤波器的方法包括：冲激响应不变法、阶跃响应不变法、双线性变换法。

15. 任一因果稳定系统都可以表示成全通系统和 最小相位系统 的级联。

二、选择题（20分，每空2分）1。

数字信号处理试卷及答案1一、填空题(每空1分， 共1０分)1．序列()sin(3/5)x n n π=的周期为 。

2．线性时不变系统的性质有 律、 律、 律。

3．对4()()x n R n =的Z 变换为 ,其收敛域为 。

4.抽样序列的Z 变换与离散傅里叶变换ＤF Ｔ的关系为 。

5.序列x(ｎ)=(1,-2，0，3；ｎ＝０，1，2,3), 圆周左移2位得到的序列为 。

6.设LTI 系统输入为x(ｎ) ，系统单位序列响应为ｈ(n),则系统零状态输出y(n)＝ 。

7．因果序列ｘ(n)，在Ｚ→∞时,X(Z)＝ 。

二、单项选择题（每题2分, 共20分）1．δ（ｎ)的Z 变换是 （ )A ．1 B.δ（ω) C.２πδ(ω) D.2π2.序列x １(n ）的长度为４，序列x 2（n ）的长度为３，则它们线性卷积的长度是 （ ）A ． 3 Ｂ. 4 C. 6 D. 7 ３.LT Ｉ系统，输入ｘ(n)时,输出y （ｎ）;输入为3ｘ（ｎ-２),输出为 （ ）A. y （ｎ-2) Ｂ.3y(n-2) C.３ｙ（ｎ） Ｄ.y(n)4.下面描述中最适合离散傅立叶变换DFT 的是 ( )Ａ．时域为离散序列，频域为连续信号B.时域为离散周期序列，频域也为离散周期序列 ﻫC.时域为离散无限长序列，频域为连续周期信号ﻫD.时域为离散有限长序列，频域也为离散有限长序列5.若一模拟信号为带限，且对其抽样满足奈奎斯特条件，理想条件下将抽样信号通过 即可完全不失真恢复原信号 A ．理想低通滤波器 B.理想高通滤波器 C.理想带通滤波器 Ｄ．理想带阻滤波器6.下列哪一个系统是因果系统 （ )Ａ.y(n ）＝x （n+2) B ． y(ｎ)＝ cos(n+1)x (n ） C ． ｙ（n)=x （2n) Ｄ.y （ｎ)=x (- n ）7.一个线性时不变离散系统稳定的充要条件是其系统函数的收敛域包括 （ ）A. 实轴Ｂ．原点C．单位圆 D.虚轴8.已知序列Z变换的收敛域为｜z|>2,则该序列为A.有限长序列Ｂ.无限长序列 C.反因果序列 D.因果序列９．若序列的长度为Ｍ,要能够由频域抽样信号X（k)恢复原序列,而不发生时域混叠现象,则频域抽样点数N需满足的条件是A．N≥M B.N≤M C．N≤2MD.N≥2Ｍ１0.设因果稳定的ＬＴＩ系统的单位抽样响应h(ｎ)，在n<0时，ｈ(n)=( )A.0B.∞C. -∞Ｄ．1三、判断题（每题１分, 共１０分）1.序列的傅立叶变换是频率ω的周期函数，周期是２π。

数字信号处理试卷及答案1一、填空题（每空1分, 共10分）1．序列()sin(3/5)x n n π=的周期为 。

2．线性时不变系统的性质有 律、 律、 律。

3．对4()()x n R n =的Z 变换为 ，其收敛域为 。

4．抽样序列的Z 变换与离散傅里叶变换DFT 的关系为 。

5．序列x(n)=(1，-2，0，3；n=0，1，2，3), 圆周左移2位得到的序列为 。

6．设LTI 系统输入为x(n) ，系统单位序列响应为h(n)，则系统零状态输出y(n)= 。

7．因果序列x(n)，在Z →∞时，X(Z)= 。

二、单项选择题（每题2分, 共20分）1．δ(n)的Z 变换是 （ ）A.1 B.δ(ω) C.2πδ(ω) D.2π 2．序列x 1（n ）的长度为4，序列x 2（n ）的长度为3，则它们线性卷积的长度是 （ ）A. 3 B. 4 C. 6 D. 73．LTI 系统，输入x （n ）时，输出y （n ）；输入为3x （n-2），输出为 （ ） A. y （n-2） B.3y （n-2） C.3y （n ） D.y （n ）4．下面描述中最适合离散傅立叶变换DFT 的是 （ ）A.时域为离散序列，频域为连续信号B.时域为离散周期序列，频域也为离散周期序列C.时域为离散无限长序列，频域为连续周期信号D.时域为离散有限长序列，频域也为离散有限长序列5．若一模拟信号为带限，且对其抽样满足奈奎斯特条件，理想条件下将抽样信号通过 即可完全不失真恢复原信号 A.理想低通滤波器 B.理想高通滤波器 C.理想带通滤波器 D.理想带阻滤波器6．下列哪一个系统是因果系统 （ ）A.y(n)=x (n+2) B. y(n)= cos(n+1)x (n) C. y(n)=x (2n) D.y(n)=x (- n)7．一个线性时不变离散系统稳定的充要条件是其系统函数的收敛域包括 （ ）A. 实轴B.原点C.单位圆D.虚轴8．已知序列Z 变换的收敛域为｜z ｜>2，则该序列为A.有限长序列B.无限长序列C.反因果序列D.因果序列 9．若序列的长度为M ，要能够由频域抽样信号X(k)恢复原序列，而不发生时域混叠现象，则频域抽样点数N 需满足的条件是 A.N≥M B.N≤M C.N≤2M D.N≥2M 10．设因果稳定的LTI 系统的单位抽样响应h(n)，在n<0时，h(n)= ( )A.0 B .∞ C. -∞ D.1 三、判断题（每题1分, 共10分）1．序列的傅立叶变换是频率ω的周期函数，周期是2π。

《数字信号处理》课程期末考试试卷（A ）一、填空题（本题满分30分，共含4道小题，每空2分）1. 两个有限长序列x 1(n)，0≤n ≤33和x 2(n)，0≤n ≤36，做线性卷积后结果的长度是，若对这两个序列做64点圆周卷积，则圆周卷积结果中n=至为线性卷积结果。

2. DFT 是利用nkN W 的、和三个固有特性来实现FFT 快速运算的。

3. IIR 数字滤波器设计指标一般由、、和等四项组成。

4. FIR 数字滤波器有和两种设计方法，其结构有、和等多种结构。

一、判断题（本题满分16分，共含8道小题，每小题2分，正确打√，错误打×） 1. 相同的Z 变换表达式一定对应相同的时间序列。

（）2. Chirp-Z 变换的频率采样点数M 可以不等于时域采样点数N 。

（）3. 按频率抽取基2 FFT 首先将序列x(n)分成奇数序列和偶数序列。

（）4. 冲激响应不变法不适于设计数字带阻滤波器。

（）5. 双线性变换法的模拟角频率Ω与数字角频率ω成线性关系。

（）6. 巴特沃思滤波器的幅度特性必在一个频带中（通带或阻带）具有等波纹特性。

（）7. 只有FIR 滤波器才能做到线性相位，对于IIR 滤波器做不到线性相位。

（）8. 在只要求相同的幅频特性时，用IIR 滤波器实现其阶数一定低于FIR 阶数。

（）二、 综合题（本题满分18分，每小问6分）若x (n)= {3，2，1，2，1，2 }，0≤n≤5， 1) 求序列x(n)的6点DFT ，X (k)=？2) 若)()]([)(26k X W n g DFT k G k==，试确定6点序列g(n)=?3) 若y(n) =x(n)⑨x(n)，求y(n)=？三、 IIR 滤波器设计（本题满分20分，每小问5分）设计一个数字低通滤波器，要求3dB 的截止频率f c =1/π Hz ，抽样频率f s =2 Hz 。

1. 导出归一化的二阶巴特沃思低通滤波器的系统函数H an (s)。

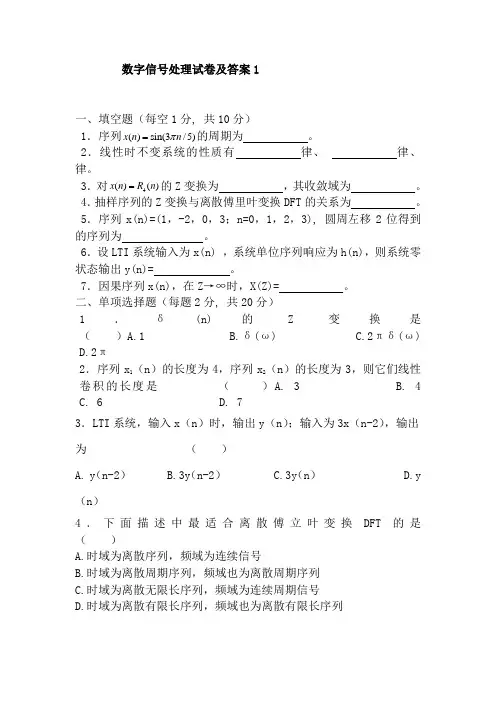

数字信号处理试卷及答案1一、填空题（每空1分, 共10分）1．序列()sin(3/5)x n n π=的周期为 。

2．线性时不变系统的性质有 律、 律、 律。

3．对4()()x n R n =的Z 变换为 ，其收敛域为 。

4．抽样序列的Z 变换与离散傅里叶变换DFT 的关系为 。

5．序列x(n)=(1，-2，0，3；n=0，1，2，3), 圆周左移2位得到的序列为 。

6．设LTI 系统输入为x(n) ，系统单位序列响应为h(n)，则系统零状态输出y(n)= 。

7．因果序列x(n)，在Z →∞时，X(Z)= 。

二、单项选择题（每题2分, 共20分）1．δ(n)的Z 变换是 （ ）A.1 B.δ(ω) C.2πδ(ω)D.2π2．序列x 1（n ）的长度为4，序列x 2（n ）的长度为3，则它们线性卷积的长度是 （ ）A. 3 B. 4C. 6D. 73．LTI 系统，输入x （n ）时，输出y （n ）；输入为3x （n-2），输出为 （ ）A. y （n-2）B.3y （n-2）C.3y （n ）D.y（n ）4．下面描述中最适合离散傅立叶变换DFT 的是 （ ）A.时域为离散序列，频域为连续信号B.时域为离散周期序列，频域也为离散周期序列C.时域为离散无限长序列，频域为连续周期信号D.时域为离散有限长序列，频域也为离散有限长序列5．若一模拟信号为带限，且对其抽样满足奈奎斯特条件，理想条件下将抽样信号通过即可完全不失真恢复原信号（）A.理想低通滤波器 B.理想高通滤波器 C.理想带通滤波器 D.理想带阻滤波器6．下列哪一个系统是因果系统（）A.y(n)=x (n+2) B. y(n)= cos(n+1)x (n) C.y(n)=x (2n) D.y(n)=x (- n)7．一个线性时不变离散系统稳定的充要条件是其系统函数的收敛域包括（）A. 实轴B.原点C.单位圆D.虚轴8．已知序列Z变换的收敛域为｜z｜>2，则该序列为（）A.有限长序列 B.无限长序列 C.反因果序列 D.因果序列9．若序列的长度为M，要能够由频域抽样信号X(k)恢复原序列，而不发生时域混叠现象，则频域抽样点数N需满足的条件是( )A.N≥MB.N≤MC.N≤2MD.N≥2M10．设因果稳定的LTI系统的单位抽样响应h(n)，在n<0时，h(n)= ( )A.0B.∞C. -∞D.1三、判断题（每题1分, 共10分）1．序列的傅立叶变换是频率ω的周期函数，周期是2π。

数字信号处理试卷答案完整版一、填空题：（每空1分，共18分）1、 数字频率ω是模拟频率Ω对采样频率s f 的归一化，其值是 连续 （连续还是离散？）。

2、 双边序列z 变换的收敛域形状为 圆环或空集 。

3、 某序列的DFT 表达式为∑-==1)()(N n kn MWn x k X ，由此可以看出，该序列时域的长度为 N ，变换后数字频域上相邻两个频率样点之间的间隔是Mπ2 。

4、 线性时不变系统离散时间因果系统的系统函数为252)1(8)(22++--=z z z z z H ，则系统的极点为 2,2121-=-=z z ；系统的稳定性为 不稳定 。

系统单位冲激响应)(n h 的初值4)0(=h ；终值)(∞h 不存在 。

5、 如果序列)(n x 是一长度为64点的有限长序列)630(≤≤n ，序列)(n h 是一长度为128点的有限长序列)1270(≤≤n ，记)()()(n h n x n y *=（线性卷积），则)(n y 为 64+128-1＝191点 点的序列，如果采用基FFT 2算法以快速卷积的方式实现线性卷积，则FFT 的点数至少为 256 点。

6、 用冲激响应不变法将一模拟滤波器映射为数字滤波器时，模拟频率Ω与数字频率ω之间的映射变换关系为Tω=Ω。

用双线性变换法将一模拟滤波器映射为数字滤波器时，模拟频率Ω与数字频率ω之间的映射变换关系为)2tan(2ωT =Ω或)2arctan(2T Ω=ω。

7、当线性相位FIR 数字滤波器满足偶对称条件时，其单位冲激响应)(n h 满足的条件为)1()(n N h n h --= ，此时对应系统的频率响应)()()(ωϕωωj j e H eH =，则其对应的相位函数为ωωϕ21)(--=N 。

8、请写出三种常用低通原型模拟滤波器 巴特沃什滤波器 、 切比雪夫滤波器 、 椭圆滤波器 。

二、判断题（每题2分，共10分）1、 模拟信号也可以与数字信号一样在计算机上进行数字信号处理，只要加一道采样的工序就可以了。

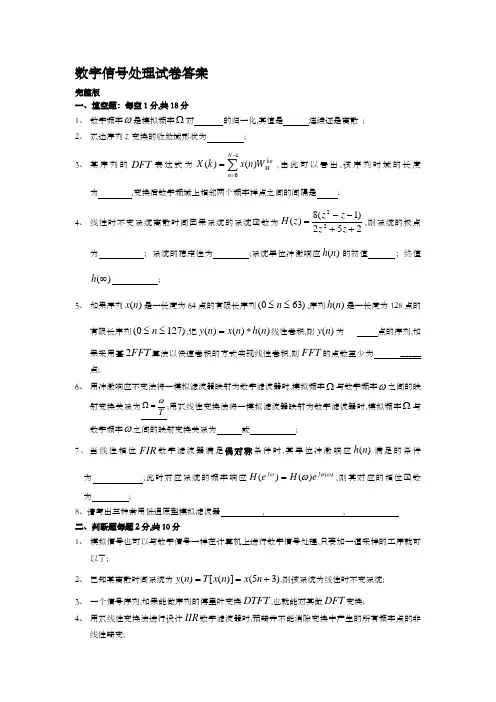

数字信号处理试卷答案完整版一、填空题：每空1分,共18分1、 数字频率ω是模拟频率Ω对 的归一化,其值是 连续还是离散 ;2、 双边序列z 变换的收敛域形状为 ;3、 某序列的DFT 表达式为∑-==10)()(N n knMW n x k X ,由此可以看出,该序列时域的长度为 ,变换后数字频域上相邻两个频率样点之间的间隔是 ;4、 线性时不变系统离散时间因果系统的系统函数为252)1(8)(22++--=z z z z z H ,则系统的极点为 ；系统的稳定性为 ;系统单位冲激响应)(n h 的初值 ；终值)(∞h ;5、 如果序列)(n x 是一长度为64点的有限长序列)630(≤≤n ,序列)(n h 是一长度为128点的有限长序列)1270(≤≤n ,记)()()(n h n x n y *=线性卷积,则)(n y 为 点的序列,如果采用基FFT 2算法以快速卷积的方式实现线性卷积,则FFT 的点数至少为 _____点;6、 用冲激响应不变法将一模拟滤波器映射为数字滤波器时,模拟频率Ω与数字频率ω之间的映射变换关系为Tω=Ω;用双线性变换法将一模拟滤波器映射为数字滤波器时,模拟频率Ω与数字频率ω之间的映射变换关系为 或 ; 7、当线性相位FIR 数字滤波器满足偶对称条件时,其单位冲激响应)(n h 满足的条件为 ,此时对应系统的频率响应)()()(ωϕωωj j e H e H =,则其对应的相位函数为 ;8、请写出三种常用低通原型模拟滤波器 , , 二、判断题每题2分,共10分1、 模拟信号也可以与数字信号一样在计算机上进行数字信号处理,只要加一道采样的工序就可以了;2、 已知某离散时间系统为)35()]([)(+==n x n x T n y ,则该系统为线性时不变系统;3、 一个信号序列,如果能做序列的傅里叶变换DTFT ,也就能对其做DFT 变换;4、 用双线性变换法进行设计IIR 数字滤波器时,预畸并不能消除变换中产生的所有频率点的非线性畸变;5、 阻带最小衰耗取决于窗谱主瓣幅度峰值与第一旁瓣幅度峰值之比; 三、15分、已知某离散时间系统的差分方程为)1(2)()2(2)1(3)(-+=-+--n x n x n y n y n y系统初始状态为1)1(=-y ,2)2(=-y ,系统激励为)()3()(n u n x n =, 试求：1系统函数)(z H ,系统频率响应)(ωj e H ;2系统的零输入响应)(n y zi 、零状态响应)(n y zs 和全响应)(n y ;四、回答以下问题：（1） 画出按时域抽取4=N点基FFT 2的信号流图;（2） 利用流图计算4点序列)4,3,1,2()(=n x 3,2,1,0=n 的DFT ; （3） 试写出利用FFT 计算IFFT 的步骤;五、12分已知二阶巴特沃斯模拟低通原型滤波器的传递函数为1414.11)(2++=s s s H a试用双线性变换法设计一个数字低通滤波器,其3dB 截止频率为πω5.0=c rad,写出数字滤波器的系统函数,并用正准型结构实现之;要预畸,设1=T六、12分设有一FIR 数字滤波器,其单位冲激响应)(n h 如图1所示：图1试求：1该系统的频率响应)(ωj eH ；2如果记)()()(ωϕωωj j e H eH =,其中,)(ωH 为幅度函数可以取负值,)(ωϕ为相位函数,试求)(ωH 与)(ωϕ；3判断该线性相位FIR 系统是何种类型的数字滤波器 低通、高通、带通、带阻,说明你的判断依据;4画出该FIR 系统的线性相位型网络结构流图;答案 一1采样频率s f 连续连续 2圆环或空集 3 NMπ2 42,2121-=-=z z 不稳定 4)0(=h 不存在5 64+128-1＝191点 256 6)2tan(2ωT =Ω )2arctan(2T Ω=ω 7)1()(n N h n h --= ωωϕ21)(--=N8巴特沃什滤波器 、 切比雪夫滤波器 椭圆滤波器 二 XXXOX 三解：1系统函数为23223121)(22211+-+=+-+=---z z z z z z z z H系统频率响应232)()(22+-+===ωωωωωωj j j j e z j eee e z H eH j解一：2对差分方程两端同时作z 变换得)(2)(])2()1()([2])1()([3)(1221z X z z X z y z y z Y z z y z Y z z Y ---+=-+-++-+-即：)(231)21(231)2(2)1(2)1(3)(211211z X z z z z z y y z y z Y ------+-+++------=上式中,第一项为零输入响应的z 域表示式,第二项为零状态响应的z 域表示式,将初始状态及激励的z 变换3)(-=z zz X 代入,得零输入响应、零状态响应的z 域表示式分别为 23223121)(22211+-+-=+---=---z z z z z z z z Y zi3232323121)(22211-⋅+-+=-⋅+-+=---z zz z z z z z z z z z Y zs 将)(),(z Y z Y zs zi 展开成部分分式之和,得2413232)(2--+-=+-+-=z z z z z z z Y zi 32152812331232)(22-+--+-=-⋅+-+=z z z z z z z z z z Y zs 即 2413)(--+-=z z z z z Y zi 321528123)(-+--+-=z zz z z z z Y zs对上两式分别取z 反变换,得零输入响应、零状态响应分别为)(])2(43[)(k k y k zi ε-=)(])3(215)2(823[)(k k y k k zs ε+-=故系统全响应为)()()(k y k y k y zs zi +=)(])3(215)2(1229[k k k ε+-=解二、2系统特征方程为0232=+-λλ,特征根为：11=λ,22=λ； 故系统零输入响应形式为 k zi c c k y )2()(21+=将初始条件1)1(=-y ,2)2(=-y 带入上式得⎪⎪⎩⎪⎪⎨⎧=+=-=+=-2)41()2(1)21()1(2121c c y c c y zi zi 解之得 31=c ,42-=c , 故系统零输入响应为： k zi k y )2(43)(-= 0≥k 系统零状态响应为3232323121)()()(22211-⋅+-+=-⋅+-+==---z zz z z z z z z z z z X z H z Y zs 32152812331232)(22-+--+-=-⋅+-+=z z z z z z z z z z Y zs 即 321528123)(-+--+-=z zz z z z z Y zs对上式取z 反变换,得零状态响应为 )(])3(215)2(823[)(k k y k k zs ε+-=故系统全响应为)()()(k y k y k y zs zi +=)(])3(215)2(1229[k k k ε+-=四 解：1)0(x 1(x )2(x 3(x )0(X )1(X )2(X )3(Xkr001102W 02W 02W 12W k l001104W 04W 14W 2304W 04W 04W 24W 34W4点按时间抽取FFT 流图 加权系数2 ⎩⎨⎧-=-=-==+=+=112)2()0()1(532)2()0()0(00x x Q x x Q⎩⎨⎧-=-=-==+=+=341)3()1()1(541)3()1()0(11x x Q x x Q 1055)0()0()0(10=+=+=Q Q X 31)1()1()1(1140⋅+-=+=j Q W Q X 055)0()0()2(1240=-=+=Q W Q X j Q W Q X 31)1()1()3(1340--=+=即： 3,2,1,0),31,0,31,10()(=--+-=k j j k X 31对)(k X 取共轭,得)(k X *； 2对)(k X *做N 点FFT ； 3对2中结果取共轭并除以N; 五 解：1预畸2)25.0arctan(2)2arctan(2===ΩπωT T c c 2反归一划4828.241)2(414.1)2(1)()(22++=++==Ω=s s ss s H s H css a3 双线性变换得数字滤波器4112828.2)112(44828.24)()(1121121121111211++-⋅++-=++==----+-=-+--=--zz zz s s s H z H z z s zz T s2212211716.01)21(2929.0344.2656.13)21(4------+++=+++=z z z z z z4用正准型结构实现(n x )(n y六解：1)2,1,0,1,2()(--=n hωωωωωω4324)4()3()2()1()0()()(j j j j n nj j e h e h e h e h h en h eH ----=-++++==∑)()1(2223443ωωωωωωj j j j j j e e e e e e -------+-=--+=)]sin(2)2sin(4[)()(222222ωωωωωωωωωj j e e e e e e e j j j j j j j +=-+-=-----2)]sin(2)2sin(4[)]sin(2)2sin(4[)()22(22ωωωωωππωω+=+=--j jj j e eeeH)sin(2)2sin(4)(ωωω+=H , ωπωϕ22)(-=3)()sin(2)2sin(4)2sin(2)]2(2sin[4)2(ωωωωπωπωπH H -=--=-+-=- 故 当0=ω时,有)0()0()2(H H H =-=π,即)(ωH 关于0点奇对称,0)0(=H ；当πω=时,有))()(ππH H -=,即)(ωH 关于π点奇对称,0)(=πH 上述条件说明,该滤波器为一个线性相位带通滤波器; 4线性相位结构流图1-)(n x)(n y。
