水质工程：传统活性污泥法系统工艺设计计算

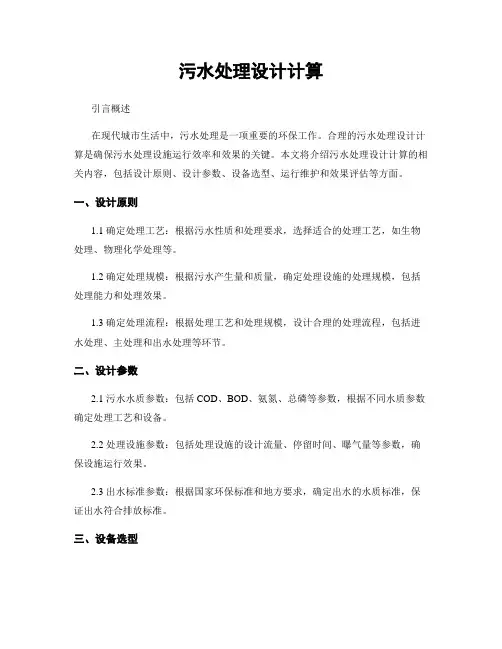

污水处理设计计算引言概述在现代城市生活中，污水处理是一项重要的环保工作。

合理的污水处理设计计算是确保污水处理设施运行效率和效果的关键。

本文将介绍污水处理设计计算的相关内容，包括设计原则、设计参数、设备选型、运行维护和效果评估等方面。

一、设计原则1.1 确定处理工艺：根据污水性质和处理要求，选择适合的处理工艺，如生物处理、物理化学处理等。

1.2 确定处理规模：根据污水产生量和质量，确定处理设施的处理规模，包括处理能力和处理效果。

1.3 确定处理流程：根据处理工艺和处理规模，设计合理的处理流程，包括进水处理、主处理和出水处理等环节。

二、设计参数2.1 污水水质参数：包括COD、BOD、氨氮、总磷等参数，根据不同水质参数确定处理工艺和设备。

2.2 处理设施参数：包括处理设施的设计流量、停留时间、曝气量等参数，确保设施运行效果。

2.3 出水标准参数：根据国家环保标准和地方要求，确定出水的水质标准，保证出水符合排放标准。

三、设备选型3.1 污水处理设备：根据处理工艺和处理规模，选择适合的污水处理设备，如曝气器、混合器、除磷装置等。

3.2 设备布局设计：根据处理流程和设备选型，设计合理的设备布局，确保设备运行效率和维护便捷。

3.3 设备运行参数：根据设备选型和设计参数，确定设备的运行参数，包括曝气量、搅拌速度、投加药剂量等。

四、运行维护4.1 设备运行监控：定期监测处理设施的运行情况和水质参数，及时调整设备运行参数，确保设施稳定运行。

4.2 设备维护保养：定期对处理设施进行维护保养，清理设备、更换滤料、修复漏水等，延长设备使用寿命。

4.3 应急处理措施：制定应急处理方案，处理设施浮现故障或者异常情况时，及时采取措施，防止污水泄漏或者排放超标。

五、效果评估5.1 出水水质检测：定期对出水进行水质检测，检测出水是否符合排放标准，评估处理效果。

5.2 处理效率评估：根据处理设施的运行情况和水质参数，评估处理效率和运行效果，及时调整处理工艺和设备。

《水质工程学》教学大纲课程名称：《水质工程学》课程英文名称： Water and Wasterwater Treatment Engineering 总学时： 152学时；授课学时： 132学时，实验：20学时学分： 8.0分开课单位：市政环境工程学院市政工程系适用专业：给水排水专业及其他有关专业主要先修课程：水分析化学、水微生物学、水力学、泵与泵站等开课学期：第6学期选用教材：《水质工程学》，中国建筑工业出版社一．本课程的教学目的、基本要求及其在教学计划中的地位《水质工程学》是水工艺与工程专业的重要主干课。

它是围绕着水的性质、给水和污水的水质特征与水质指标、水体污染及危害、改善水质的工程学原理、设计计算方法、各种水处理的理论、方法、技术以及各种给水和污水处理系统而展开的。

本课程的主要任务是：1．使学生全面系统地了解水的性质、给水和污水的水质特征与水质指标、水体污染及危害与自净等基本概念与理论；2．使学生较扎实地掌握水的各种处理的基本概念、基本理论、基本方法及其发展状况；3．使学生基本掌握各种水处理的工程技术与方法、应用条件，以及新工艺与新技术，为将来从事本专业的工程设计、科研及运行管理工作等奠定必要的理论和应用基础。

4.培养学生具有设计、计算水质工程中的各构筑物、工艺系统的初步能力以及初步掌握水质工程经济设计的概念。

本课程的基本要求1．了解水的性质、饮用水水质与水质标准及其与人体健康的关系等；2．了解水的污染指标、污水特性、我国的污水排放标准和污水处理现状与发展等、污水处理的目标和我国现行法规对污水处理技术提出的要求；3．掌握水体（河流、湖泊、海洋、地下水等）污染的规律和危害、及其自净过程，水体质量评价及水污染防治措施等；4．加深对水处理工艺中反应器概念的理解，全面系统地掌握水的物理、化学、物理化学、生物处理法以及污泥处理与处置的基本概念、基本理论与基本方法；5．基本掌握城市水处理工程和工业企业水处理工艺技术、方法以及新工艺与新技术的应用条件，为进一步学习其他专业课奠定理论基础，培养学生具有水处理工程的设计、运行管理与科学研究的基本能力。

目录摘要 (1)Abstract (1)设计说明书1. 工程概况 (2)1.1. 自然条件 (2)1.2. 进厂污水 (3)1.3. 出水水质要求 (3)2. 主工艺比选 (3)2.1. 污水水质分析 (4)2.2. 可选工艺 (5)2.2.1. 传统A2/O工艺 (5)2.3. 主工艺确定 (5)3. 工艺流程设计说明 (6)3.1. 一级处理设计说明 (6)3.1.1. 中隔栅 (6)3.1.2. 细格栅 (6)3.1.3. 沉砂池 (7)3.1.4. 污水提升泵房 (7)3.3. 污泥处理系统设计说明 (8)3.3.1. 储泥、搅拌、提升 (8)3.3.2. 污泥浓缩脱水车间 (8)3.4. 加药系统设计说明 (9)3.4.1. 加药（碱度补充）系统 (9)4. 污水厂布置说明 (9)4.1. 整体布局 (10)4.2. 办公生活区 (10)4.3. 污水处理区、动力区 (10)4.4. 污泥区、加药区 (10)摘要本工程为城市污水处理厂工艺设计（7万m3/d），地处，日处理城市污水7万方。

进厂污水氮含量较高，磷含量正常，污水处理重在脱氮，兼顾除磷。

本工程采用不设初沉池的三沟不等体积A2O工艺，采用新型的8阶段同步脱氮除磷运行模式，较传统的6阶段模式强化了除磷功能，减小了边沟体积从而减少了厌氧释磷量，具有良好的脱氮除磷效果。

三沟交替运行，构筑物集中个数少，无需初沉池二沉池；抗冲击负荷能力强，出水水质稳定，污泥稳定无需消化。

本工程采用水下推流器和薄膜微孔曝气器组合的复合曝气模式，突破了氧化沟的深度限制，达到6m，提高了氧利用效率，节能省地。

污水经过中细格栅、沉砂池等一级处理和A2O二级处理后达到排放标准，直接排放或回用。

本工程处理效果好，能耗低，厂构筑物集约，自动化程度高，管理方便。

AbstractThis projiect is "Jinan wastewater treatment factory technological design (70000m3/d) ". This project locates at Jinan in Shanxi province . Entering factory sewage nitrogen content is higher, the phosphor content is normal, the wastewater treatment is heavy to be taking off nitrogen, gives attention to both in phosphor.This project adoption doesn't establish three ditches that the beginning sinks pond not to wait the physical volume A2O type to oxidize a ditch craft and adopt new of 8 stages synchronously take off nitrogen the phosphor circulates mode, besides which, more traditional of 6 stage modes enhanced in addition to phosphor function, let up the side ditch physical volume to reduce to be disgusted with oxygen to release amount of Lin thus, had to goodly take off nitrogen in addition to phosphor effect. the water fluid matter stabilizes, dirty mire's stabilizing don't need digest.This engineering adoption underwater pushes to flow a tiny bore Pu spirit machine of machine and thin film to combine of compound Pu spirit mode, broke the depth restriction of oxidizing the ditch, raised oxygen to make use of an efficiency, economize on energy ground in the province.Sewage through medium thin space grid, sink sand pond etc. an attain exhaustion standard after oxidizing the second class processing of ditch, directly emissions or time is used.This engineering handles effective, can consume low, construct a thing inside the factory intensive, automate degree Gao, manage convenience.设计计算说明书1.工程概况1.1.自然条件本工为“城市污水处理厂工艺设计”，工程所在地为地区，工程所在地的人口、自然、气象、地址条件如下：1、设计人口（近期）46万人。

《水质工程学》计算题题型、相关计算公式及习题一、化学反应动力学 1、反应器水力停留时间计算完全混合间歇式反应器CMB)ln(10iC C k t =完全混合连续式反应器 CSTRnt T kt C C t Q V C C k t nn i⨯=+=⨯=-=)11()1(100活塞流式反应器（推流式反应器） PF)ln(10iC C k t =【题型举例】1、已知化学反应符合一级反应动力学，要求经过反应后某污染物质浓度下降90%，反应速率k =0.45min -1，若采用理想CSTR 型反应器，需要多少反应时间？若采用PF 反应器需要多少反应时间？2、已知化学反应符合一级反应动力学，要求经过反应后某污染物质浓度下降99%，反应速率k =0.45min -1，若采用恒流搅拌串联型反应器，已知串联级数是3级，求污水在该串联型反应器系统中的水力停留时间。

3、已知进入反应器的废水量为Q=4000m 3/d ，进水浓度为C 0=100mg/L ，要求经处理后的出水浓度C e ≤20mg/L 。

假定反应器中的反应为一级反应，反应速率常数K=0.8d-1。

试比较下列四种系统所需的反应器总容积。

（1）单级完全混合反应器（CSTR ）（2）两级串联完全混合反应器（CSTR ）（3）四级串联完全混合反应器（CSTR ） （4）推流式反应器（PF ） 4、（1）设物料i 分别通过CSTR 型和PF 型反应器进行反应，进水和出水中I 浓度之比为C 0/C e =10，且属于一级反应，k=2h -1。

水流在CSTR 型和PF 型反应器内各需多少停留时间？（注：C 0—进水中i 初始浓度；C e —出水中i 浓度） （2）若采用4只CSTR 型反应器串联，其余条件同上。

求串联后水流总停留时间为多少？5、液体中物料i 浓度为200mg/L ，经过2个串联的CSTR 型反应器后，i 的浓度降至20mg/L 。

液体流量为5000m 3/h ；反应级数为1；速率常数为0.8h -1。

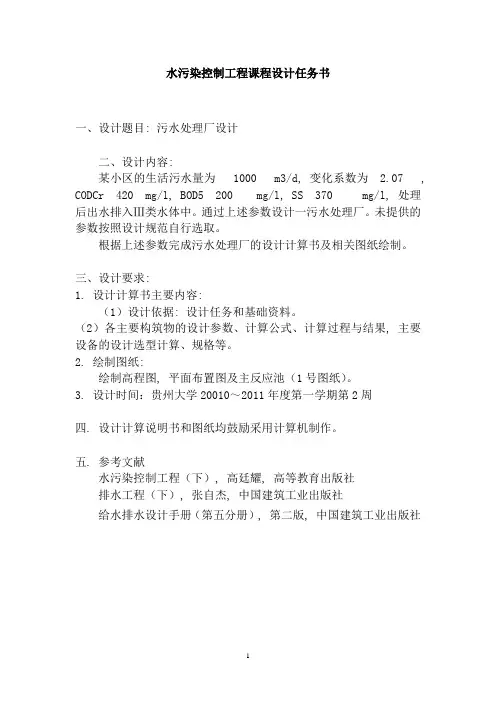

水污染控制工程课程设计任务书一、设计题目: 污水处理厂设计二、设计内容:某小区的生活污水量为 1000 m3/d, 变化系数为 2.07 , CODCr 420 mg/l, BOD5 200 mg/l, SS 370 mg/l, 处理后出水排入Ⅲ类水体中。

通过上述参数设计一污水处理厂。

未提供的参数按照设计规范自行选取。

根据上述参数完成污水处理厂的设计计算书及相关图纸绘制。

三、设计要求:1. 设计计算书主要内容:（1）设计依据: 设计任务和基础资料。

（2）各主要构筑物的设计参数、计算公式、计算过程与结果, 主要设备的设计选型计算、规格等。

2. 绘制图纸:绘制高程图, 平面布置图及主反应池（1号图纸）。

3. 设计时间：贵州大学20010～2011年度第一学期第2周四. 设计计算说明书和图纸均鼓励采用计算机制作。

五. 参考文献水污染控制工程（下）, 高廷耀, 高等教育出版社排水工程（下）, 张自杰, 中国建筑工业出版社给水排水设计手册（第五分册）, 第二版, 中国建筑工业出版社一、水量计算:Q=1000 /d, = 200 mg/l, 420 mg/l, 370 mg/l, 水温10℃~20℃ 日变化系数: 0.112.7z K Q=2.07 最高日水量z Q =2.07×1000 =2070m 3/d=0.02395m 3/s 执行GB 18918—2002 中二级标准(mg/l): BOD 5 -- 30 COD -- 100 SS -- 20 二、处理工艺设计:由于污水的水质较好, 污水处理工程没有脱氮除磷的特殊要求, 主要的去处目标是BOD5, 重金属及其他难以生物降解的有毒有害污染物一般不超标, 针对以上特点, 以及出水要求, 现有城市污水处理技术的特点, 即采用传统活性污泥法工艺处理本设计采取活性污泥法二级生物处理, 曝气池采用传统的推流曝气池。

污水处理流程设计:污水的处理工艺流程如下图:污水 → 格栅 → 污水泵房 → 沉砂池 → 初沉池 →曝气池→ 调节池→ 消毒池 → 出水 污泥浓缩池 污泥外排四、曝气池设计4.1污水处理程度计算:曝气池主要设计参数类 别污泥负荷/[kg/(kg*d)]污泥浓度/(g/L)容积负荷/[kg/(m3*d)]污泥回流 比/%总处理效 率/%普通曝气0.2--0。

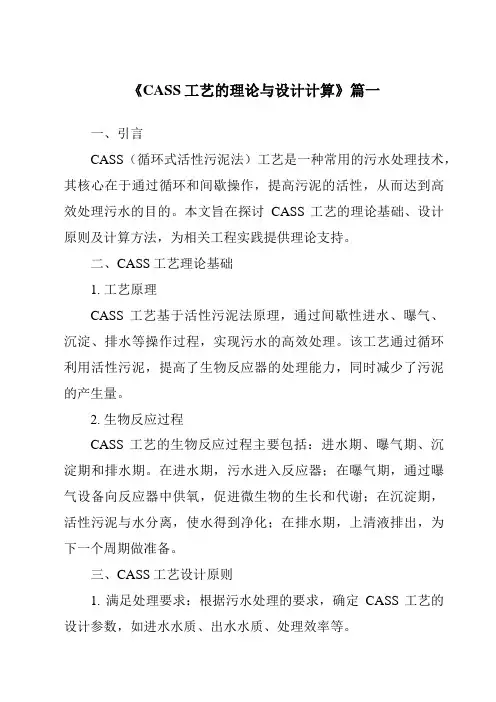

《CASS工艺的理论与设计计算》篇一一、引言CASS（循环式活性污泥法）工艺是一种常用的污水处理技术，其核心在于通过循环和间歇操作，提高污泥的活性，从而达到高效处理污水的目的。

本文旨在探讨CASS工艺的理论基础、设计原则及计算方法，为相关工程实践提供理论支持。

二、CASS工艺理论基础1. 工艺原理CASS工艺基于活性污泥法原理，通过间歇性进水、曝气、沉淀、排水等操作过程，实现污水的高效处理。

该工艺通过循环利用活性污泥，提高了生物反应器的处理能力，同时减少了污泥的产生量。

2. 生物反应过程CASS工艺的生物反应过程主要包括：进水期、曝气期、沉淀期和排水期。

在进水期，污水进入反应器；在曝气期，通过曝气设备向反应器中供氧，促进微生物的生长和代谢；在沉淀期，活性污泥与水分离，使水得到净化；在排水期，上清液排出，为下一个周期做准备。

三、CASS工艺设计原则1. 满足处理要求：根据污水处理的要求，确定CASS工艺的设计参数，如进水水质、出水水质、处理效率等。

2. 合理布局：根据场地条件和实际需求，合理布局反应器、曝气设备、进出水管道等设施。

3. 节能降耗：在保证处理效果的前提下，尽可能降低能耗和药耗，提高经济效益。

4. 便于操作和维护：设计应考虑操作的便捷性和维护的可行性，方便日常管理和维护。

四、CASS工艺设计计算1. 设计参数计算（1）处理能力计算：根据设计要求，确定污水处理系统的处理能力。

计算过程中需考虑污水的流量、水质等因素。

（2）曝气量计算：根据设计要求和处理能力，计算所需的曝气量。

曝气量的计算需考虑生物反应器的体积、氧气传递效率等因素。

（3）沉淀时间计算：根据污泥的沉降性能和出水要求，确定沉淀时间。

沉淀时间的计算需考虑污泥的沉降速度和体积等因素。

2. 工艺流程设计（1）进水系统设计：设计进水管道、进水阀门等设施，确保污水能够顺利进入反应器。

（2）曝气系统设计：设计曝气设备、曝气管路等设施，为生物反应器提供充足的氧气。

活性污泥法剩余污泥量的计算随着氮磷去除要求的不断提高，污泥泥龄已成为活性污泥法设计和运行的关键参数，而如何计算剩余污泥量是计算污泥泥龄的关键。

国内的计算方法，无论是动力学法还是经验法，都只考虑由降解有机物BOD5所产生的污泥增殖，没有考虑进水中惰性固体对剩余污泥量的影响，计算所得剩余污泥量往往偏小。

本文介绍德国废水工程学会(ATV)和美国Eckenfelder等人提出的剩余污泥量计算方法。

1　国外剩余污泥量计算方法1.1 德国排水工程学会的剩余污泥计算模式 德国排水工程学会颁布的活性污泥法设计规范(1991)将剩余污泥分为： ①由降解有机物而引起的异养性微生物的污泥增殖量(不计自养性微生物的增殖)； ②活性污泥代谢过程惰性残余物(约占污泥代谢量的10%左右)； ③曝气池进水中不能水解/降解的惰性悬浮固体，其量约占悬浮固体浓度的60%左右。

因此，剩余污泥量可表达为： 式中 X=(Y H·Q·BOD5,i-b H·X·MLSS·V·f T,H)/SP (2) 由于　SP=MLSSV/Θc (3) 联立式(1)、(2)、(3)即可求得剩余污泥量： SP=Y H·Q·BOD5,i+0.6·Q·SS-0.9·b H·Y H·Q·BOD5·f T,H/[1/Θc+b H·f T,H] (4) 折算到每去除1kgBOD5的污泥产量SP t为： SP t=Y H-0.9·b H·Y H·f T,H/[1/Θc+b H·f T,H]+0.6·SS i/BOD5 (5) 式中　Q——进水流量，m3/d X——异养性微生物在活性污泥中所占的比例 V——曝气池容积，m3 Θc——污泥泥龄，d YH——异养性微生物的增殖率，kgDS/kgBOD5,Y H=0.6 bH——异养性微生物的内源呼吸速率（自身氧化率），bH=0.08L/d fT,H——异养性微生物生长温度修正系数，fT,H=1.072(T-15）（T为温度，℃） SSi——瀑气池进水悬浮SS浓度，kg/m3 BOD5，i——进水BOD5浓度，kg/m3 MLSS——污泥浓度，kg/m3 通常YH=0.6、hH=0.08L/d，公式可写成： 从式(6)可以看出，剩余污泥产率(每去除1kgBOD5产生的剩余污泥量)取决于曝气池进水SS/BOD5值、水温、污泥泥龄等因素。

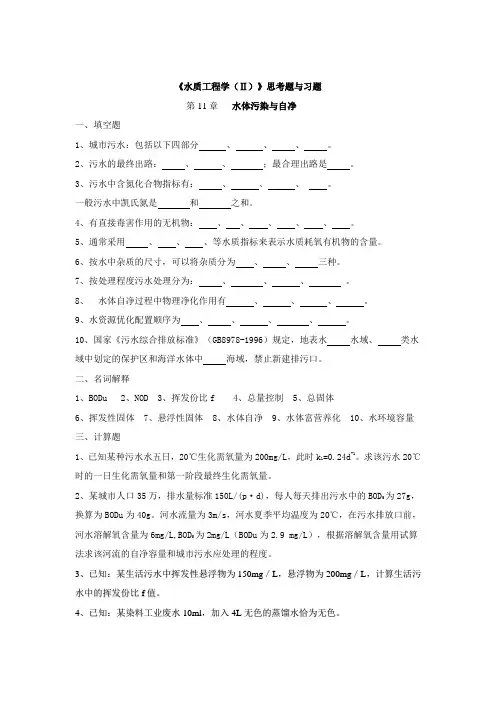

求：计算该废水的色度；问该工业废水能否达到国家的污水排放标准？5、已知：某工业废水B O D5为160m g／L，C O D为450m g／L求：该废水的可生化性程度是多少？问该工业废水能否采用生物处理方法？6、已知：某污水中含丙氨酸（C H3C H(N H2)C O O H）200m g／L求：该污水的理论需氧量是多少(O2m g/L)？四、思考题1、简述水质污染指标在水体污染控制、污水处理工程设计中的作用。

2、分析总固体、溶解性固体、悬浮固体及挥发性固体、固定性固体指标之间关系，画出这些指标的关系图。

3、生化需氧量、化学需氧量、总有机碳和总需氧量指标的含义是什么？分析这些指标之间的联系和区别。

4、试论述排放标准、水体环境质量标准、环境容量之间的关系。

5、我国现行排放标准有哪几种，各种标准的适用范围及相互关系是什么？6、何为植物营养元素，过多的氮、磷排入天然水体有何危害？7、耗氧有机物对水体的危害表现在什么地方？8、什么是水体自净？简述水体自净过程中的物理净化、化学净化与生物学净化作用。

9、氧垂曲线是如何形成的？写出氧垂曲线的公式，并图示说明什么是氧垂点。

10、水域若发生“水华”和“赤潮”现象，试分析该水域水环境发生发生什么问题，如何解决？11、《地表水环境质量标准》（G B3838-2002）中将地表水水质功能分为几类？哪类水质最好，哪类水质最差？做为城市饮用水源地用途是哪类水质？12、分析两阶段生化需氧量曲线，说明为何曲线会出现两个平台？B O D5与B O D u有何关系？（注：设计中的表面负荷、停留时间、堰口负荷按照规范要求取值。

）4、计算辐流式沉淀池尺寸已知：污水设计流量为0.5m3/s，ss=300mg/L，要求ss的去除率为60%试计算辐流式初沉淀池的尺寸（直径、有效水深）（注：设计中的表面负荷和停留时间按照设计规范选取。

）四、思考题1、城市污水处理厂中物理处理法的去处对象是什么？物理处理法包括哪些方法？2、格栅有哪些类型，各适用于哪些场合？3、栅渣有哪些处置方法？4、平流式沉砂池、曝气沉砂池、旋流式沉砂池的工作原理有何同异？它们各适用于何种污水处理工艺？5、初沉池和二沉池处理的对象有何同异？设计时对于初沉池和二沉池的沉淀效率、构造、设计参数等有何不同要求？6、平流式沉淀池、竖流式沉淀池和辐流式沉淀池在污水厂中的适用范围有何不同。

活性污泥法作为有较长历史的活性污泥法生物处理系统,在长期的工程实践过程中,根据水质的变化、微生物代谢活性的特点和运行管理、技术经济及排放要求等方面的情况,又发展成为多种运行方式和池型。

其中按运行方式,可以分为普通曝气法、渐减曝气法、阶段曝气法、吸附再生法（即生物接触稳定法）、高速率曝气法等。

―、推流式活性污泥法推流式活性污泥法,又称为传统活性污泥法。

推流式曝气池表面呈长方形,在曝气和水力条件的推动下,曝气池中的水流均匀地推进流动,废水从池首端进入,从池尾端流出,前段液流与后段液流不发生混合。

其工艺流程图见图2-5-18所示。

在曝气过程中,从池首至池尾,随着环境的变化,生物反应速度是变化的,F/M值也是不断变化的,微生物群的量和质不断地变动,活性污泥的吸附、絮凝、稳定作用不断地变化,其沉降-浓缩性能也不断地变化。

推流式曝气的特点是：①废水浓度自池首至池尾是逐渐下降的,由于在曝气池内存在这种浓度梯度,废水降解反应的推动力较大,效率较高；②推流式曝气池可采用多种运行方式；③对废水的处理方式较灵活。

但推流式曝气也有一定的缺点,由于沿池长均匀供氧,会出现池首曝气不足,池尾供气过量的现象,增加动力费用。

推流式曝气池一般建成廊道型,根据所需长度,可建成单廊道、二鹿道或多廊道（见图2-5-18）。

廊道的长宽比一般不小于5:1,以避免短路。

用于处理工业废水,推流式曝气池的各项设计参数的参考值大体如下：BOD 负荷(Ns） 0.2~0.4kgBOD5/(kgMLSS.d)容积负荷(Nv） 0.3~0.6kgBOD5/(m3.d)污泥龄(生物固体平均停留时间)(θr、ts) 5~15d；混合液悬浮固体浓度(MLSS) 1500~3500mg/L；混合液挥发性悬浮固体浓度(MLVSS)1200~2500mg/L；污泥回流比(R) 25%~50%；曝气时间(t） 4~8h；BOD5去除率 85%~95%。

二、完全混合活性污泥法完全混合式曝气池,是废水进入曝气池后与池中原有的混合液充分混合,因此池内混合液的组成、F/M值、微生物群的量和质是完全均匀一致的。

名词解释1.污泥沉降比SV：混合液在量筒内静置30分钟后所形成沉淀污泥的容积占原混合液容积的百分率。

2.混合液悬浮固体浓度MLSS：在曝气池单位容积混合液内所含有的活性污泥固体物的总质量。

3.混合液挥发性悬浮固体浓度MLVSS：混合液中活性污泥有机性固体物质部分的浓度。

4.BOD 污泥负荷率：曝气池内单位重量（kg）的活性污泥，在单位时间（d）内接受的有机物量（kgBOD）。

有时也以COD表示有机物的量，以MLVSS表示活性污泥的量。

单位：kgBOD/（kgMLSS·d）公式Ns=F/M=QS0/VX5.污泥容积指数：从曝气池出口处取出的混合液，经过30min静沉后，每克干污泥形成的沉淀污泥所占有的容积。

SVI=SV/MLSS6.氧转移效率(EA)：通过鼓风曝气转移到混合液中的氧量占总供氧量的百分比。

7.活性污泥的比耗氧速率：单位重量的活性污泥在单位时间内所能消耗的溶解氧量mgO2/(gMLSS·h)8.污泥龄：在反应系统内，微生物从其生成到排出系统的平均停留时间，也就是反应系统内的微生物全部更新一次所需要的时间。

从工程上来说，在稳定条件下，就是曝气池内活性污泥总量与每日排放的剩余污泥量之比。

单位：时间 d9.污泥回流比：污泥回流比（R）是指从二沉池返回到曝气池的回流污泥量QR与污水流量Q之比。

10.BOD—容积负荷率：为单位曝气池容积m3,在单位时间d内接受的有机物量. 单位:[质量][体积]-1[时间]-111.污泥解体：当活性污泥处理系统的处理水质浑浊，污泥絮凝体微细化，处理效果变坏等为污泥解体现象。

12.污泥膨胀：污泥的沉降性能发生恶化，不能在二沉池内进行正常的泥水分离的现象。
