4．1 总则4。
1。
l 适用范围本施工工艺标准适用于通风与空调工程中，工作压力不大于5kPa 的通风机与空调设备的安装.4．1．2 编制参考标准及规范（1)中华人民共和国国家标准《通风与空调工程施工质量验收规范》(GB 50243-2002）(2)中华人民共和国国家标准《建筑安装工程施工质量验收统一标准》（GB 50300-2001）4．2 术语(1）检验批:按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
(2）交接检验：由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。
（3）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目.(4）一般项目：除主控项目以外的检验项目。
（5)观感质量：通过观察和必要的量测所反映的工程外在质量。
（6)风管系统的工作压力：指系统风管总风管处设计的最大的工作压力。
4．3 基本规定4．3．1 呈通风与空调设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。
4．3．2 二设备安装前，应进行开箱检查，并形成验收文字记录。
参加人员为建设、监理、施工和厂商等方单位的代表。
4．3．3 设备就位前应对其基础进行验收，合格后方能安装。
4．3．4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。
4．3．5 大型设备搬运前，应制定安全措施，并预留运输道路。
4.4 施工准备4．4．1 技术准备（1）技术人员必须认真熟悉施工图纸及有关技术资料，进行图纸会审。
通风与空调设备规格型号、设备基础尺寸及位置应符合设计要求。
（2）技术人员已向施工人员进行技术、质量、安全交底,对通风与空调设备安装施工工艺的操作方法已明确。
并做好相应的交底记录。
（3）与建设单位、监理单位、设备厂商共同进行设备的开箱检验。
设备所带备件、配件应齐备完好。
空调工程施工安装标准一、施工准备1. 确认施工图纸及施工方案，了解空调系统的设计要求和技术参数。
2. 检查施工场地，确保施工环境符合安全要求。
3. 准备施工所需工具、设备、材料等，确保数量充足、质量合格。
二、施工流程1. 开挖管道沟槽，按照设计图纸进行定位，并做好标记。
2. 铺设管道，确保管道走向、标高、坡度等符合设计要求。
（此处有下划线：__管道材质、规格__）3. 安装空调机组，确保机组安装位置、高度、水平度等符合设计要求。
（此处有下划线：__机组型号、尺寸__）4. 连接管道与机组，检查管道接口是否严密，确保无泄漏。
5. 安装阀门、过滤器等附件，确保安装位置正确，操作方便。
6. 安装室内外机，确保安装位置、高度、水平度等符合设计要求。
（此处有下划线：__室内外机型号、尺寸__）7. 连接电源、控制线等，确保线路走向清晰，接口牢固。
三、施工验收1. 检查管道安装质量，确保管道走向、标高、坡度等符合设计要求。
2. 检查机组安装质量，确保机组安装位置、高度、水平度等符合设计要求。
3. 检查室内外机安装质量，确保安装位置、高度、水平度等符合设计要求。
4. 检查电源、控制线等连接是否牢固，确保系统正常运行。
5. 进行系统调试，检查空调系统运行是否正常，各项参数是否达标。
四、注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。
2. 严禁使用不符合质量要求的材料、设备，确保工程质量和使用寿命。
3. 施工完毕后，及时清理施工现场，保持环境整洁。
4. 做好施工记录，为后期维护提供依据。
中华人民共和国空调安装标准中华人民共和国空调安装标准是指在中国境内进行空调安装时，需要遵守的一系列规定和要求。
这些标准旨在确保空调安装的质量和安全性，保障用户的生活环境和人身安全。
下面将对中华人民共和国空调安装标准进行详细介绍。
1.安装资质空调安装单位需要具备相应的资质证书，包括建设部颁发的空调安装工程专业承包资质证书和环境保护部颁发的空气调节与空气净化工程专业承包资质证书。
空调安装工程专业承包资质分为一级和二级，安装单位需要根据实际情况持有相应级别的资质。
2.安装设计空调安装前需要进行合理的设计，确保合适的位置、合适的功率和合适的管道布局。
安装单位需要根据用户的需求和房屋环境进行设计，并提供相应的安装方案和图纸。
安装设计需要符合相关的国家标准和规范，确保空调的正常运行和高效节能。
3.材料选用空调安装所使用的材料需要符合相关的国家标准和质量要求。
包括空调主机、室内机、管道、电缆、保温材料等。
安装单位需要选择正规的品牌和合格的产品，确保安装的质量和安全性。
4.施工规范空调安装施工需要按照相关的国家标准和规范进行操作，确保安装的质量和安全性。
包括固定空调主机和室内机、铺设管道和电缆、连接水、电、气源等。
施工过程中需要注意安全措施，防止发生意外事故。
5.验收标准空调安装完成后需要进行验收，确保安装的质量和效果。
验收标准包括以下几方面内容：(1)室内机和室外机的固定是否牢固，是否符合设计要求；(2)管道和电缆连接是否牢固，是否符合设计要求；(3)空调系统的制冷、制热性能是否符合设计要求；(4)空调系统的噪音、震动是否超过国家标准。
以上是中华人民共和国空调安装标准的主要内容。
在实际安装过程中，安装单位需要严格按照标准要求进行操作，确保用户的生活环境和人身安全。
同时，用户也应选择具备良好信誉和正规资质的安装单位进行空调安装，避免在安装过程中出现问题。
只有通过标准化的安装过程，才能保证空调的正常运行和有效使用，提升室内空气质量和生活品质。
空调安装工艺标准概述本文档旨在规范空调安装过程中的工艺标准，以确保安装质量和安全。
安装步骤1. 环境准备- 施工现场必须保持干净整洁，并确保通风良好。
- 检查设备是否符合要求，并确认所需工具和材料的可用性。
- 确保安装位置符合设计要求，并确保空调的支撑结构牢固可靠。
2. 室内部分安装- 根据设计要求，将室内机安装在合适的位置。
- 安装室内机的支架，确保支架水平并且稳固。
- 连接电气线路，并保证连接牢固。
3. 室外部分安装- 根据设计要求，将室外机安装在合适的位置。
- 室外机安装时必须考虑到排水和通风条件。
- 安装室外机的支架，确保支架稳固。
4. 连接管线- 根据设计要求，连接室内机和室外机的管线。
- 确保管线安装牢固，并进行相应的密封和绝缘处理。
5. 管道系统测试- 在安装完成后，进行管道系统的测试。
- 检查管线是否有漏水或渗漏问题，并进行必要的修复。
6. 电气线路连接- 连接电源线和控制线，并确保正确连接。
7. 功能测试- 在安装完成后，进行空调系统的功能测试。
- 验证空调系统的制冷和制热功能是否正常，并检查其他的功能是否正常工作。
8. 清洁和维护- 完成安装后，对施工现场进行清洁，并将杂物清理干净。
- 向用户提供使用和维护的相关知识，并提供使用手册。
安装要求- 安装过程中必须严格按照相关的安全操作规程进行操作。
- 所有安装人员必须具备相关的安装技能和资质，并遵守工艺标准。
- 安装材料必须符合国家相关标准，并确保质量安全。
- 安装位置必须符合设计要求，并且必须保证安装结构的稳固性。
- 安装过程中必须注意屋内外的排水和通风情况。
安全注意事项- 在操作过程中，必须佩戴必要的个人防护装备，如手套、安全鞋等。
- 确保设备和管道的电气和机械安全。
- 注意使用电气工具时的安全操作，避免触电和其他安全事故的发生。
- 注意操作过程中的高处和窄小空间的安全问题，避免摔落和受伤。
本文档中所述的安装工艺标准是基于一般情况的指导，具体安装需要根据实际情况进行调整。
中央空调安装施工标准：
1.施工前准备：在施工前，需要做好现场勘查、材料准备、工具准备等工作。
2.定位放线：根据图纸和现场实际情况，确定内机、送风口、回风口及冷凝水排水的位置，并做好
定位放线工作。
3.内机安装：内机安装时需要确保机器离房顶距离不小于1公分，以避免机器运行时与墙顶产生共
振。
同时，内机吊装需考虑百分之一的坡度，接冷凝水的一侧要稍微低一些，以利于冷凝水的排出。
4.管道安装：中央空调的管道安装需要按照规定进行，铜管和排水管的安装要严格遵守设计要求，
确保管道的质量和安全。
5.风口安装：送风口和回风口的安装要规范，风口的大小和方向要与图纸一致，同时要确保风口表
面光滑、无毛刺。
6.冷凝水排水安装：冷凝水排水管安装时要确保有一定的倾斜角度，以利于冷凝水的排出。
同时，
要确保排水管不受挤压或堵塞。
7.室外机安装：室外机安装时需要确保稳固，同时要考虑到散热和维修方便。
8.调试运行：安装完成后需要对中央空调进行调试运行，确保机器正常运行并满足设计要求。
5．1．1 适用范围本工艺标准适用于空调工程中压力不高于2.5MPa，工作温度在－20～150°C 的整体式、组装式及单元式制冷设备（包括热泵）、制冷附属设备、其他配套设备和管路系统安装工程施工质量的检验和验收。
5．1．2 编制参考标准及规范（1）中华人民共和国国家标准《通风与空调工程施工质量验收规范》（GB 50243-2002）（2）中华人民共和国国家标准《建筑安装工程施工质量验收统一标准》（GB 50300-2001）（3）中华人民共和国国家标准《制冷设备、空气分离设备安装工程施工及验收规范》（GB 50274）（4）中华人民共和国国家标准《现场设备、工业管道焊接工程施工及验收规范》（GB 50236）5．2 术语（1）制冷剂：制冷系统中，完成制冷循环的工作物质。
（2）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
（3）交接检验：由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。
（4）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。
（5）一般项目：除主控项目以外的检验项目。
（6）抽样检验：按照规定的抽样方案，随机地从进场的材料、构配件、设备或建筑工程检验项目中，按检验批抽取一定数量的样本所进行的检验。
（7）整体式制冷设备：制冷机、冷凝器、蒸发器及辅助设备部件组装在同一机座上，而构成整体形式的制冷设备。
（8）组装式制冷设备：制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备。
5．3 基本规定5．3．1 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。
设备机组的外表应无损伤、密封良好，随机文件和配件应齐全。
5．3．2 与制冷机组配套的蒸汽、燃油、燃气供应系统和蓄冷系统的安装，还应符合设计文件、有关消防规范与产品技术文件的规定。
5．3．3 空调用制冷设备的运输和吊装，应符合产品说明书有关规定，并做好设备的保护工作，防止因运输或吊装而造成设备损伤。

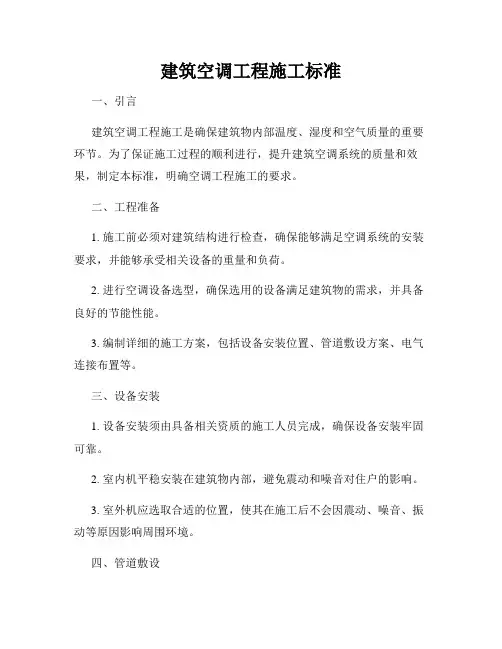

建筑空调工程施工标准一、引言建筑空调工程施工是确保建筑物内部温度、湿度和空气质量的重要环节。
为了保证施工过程的顺利进行，提升建筑空调系统的质量和效果，制定本标准，明确空调工程施工的要求。
二、工程准备1. 施工前必须对建筑结构进行检查，确保能够满足空调系统的安装要求，并能够承受相关设备的重量和负荷。
2. 进行空调设备选型，确保选用的设备满足建筑物的需求，并具备良好的节能性能。
3. 编制详细的施工方案，包括设备安装位置、管道敷设方案、电气连接布置等。
三、设备安装1. 设备安装须由具备相关资质的施工人员完成，确保设备安装牢固可靠。
2. 室内机平稳安装在建筑物内部，避免震动和噪音对住户的影响。
3. 室外机应选取合适的位置，使其在施工后不会因震动、噪音、振动等原因影响周围环境。
四、管道敷设1. 管道敷设应符合相关规范和标准，确保空气流通畅通，且方便维护。
2. 管道连接应牢固可靠，确保不会出现漏气、漏水等问题。
3. 隐藏管道敷设时，应做好保温工作，防止能量损失。
五、电气连接1. 电气连接应满足国家电气安全标准，确保施工后不会出现电气故障和安全隐患。
2. 控制线缆应使用防火、耐热的材料，并按照规范进行安装和固定。
六、试运行与调试1. 完成设备安装后，应进行系统试运行和调试工作，确保设备正常运行。
2. 在试运行与调试过程中，应检查系统的温度控制、湿度控制和风量调节等功能，保证系统的稳定性。
七、验收和保养1. 施工完成后，应进行系统的综合验收，确保达到设计要求。
2. 建立设备运行记录，定期检查和维护设备，清洁过滤器、冷凝器等。
3. 对于系统中的冷媒和润滑油，应定期更换，确保系统运行稳定。
八、安全与环保1. 施工过程中要注重人员安全，执行相关安全规范，使用安全设备。
2. 收集和处理施工过程中产生的废弃物，保护环境，确保不对周围环境造成污染。
结语通过制定建筑空调工程施工标准，我们能够确保施工过程的规范性和质量，提升空调系统的性能和效果，为建筑物的使用者提供更加舒适和健康的环境。
中华人民共和国空调安装标准空调安装是在室内安装空调设备，并通过管道连接室外机进行制冷或制热的过程。
空调安装的质量和标准直接关系到空调设备的运行效果和使用寿命，因此在中华人民共和国，相关部门颁布了一系列的空调安装标准，以保障空调设备的安全和稳定运行。
一、空调安装相关法规和标准1.《中华人民共和国建筑法》建筑法是我国关于建筑安装工程的法律法规的主要依据，其中第十二条明确了建筑设施的安全和质量要求，规定了空调设备必须符合国家标准，严格执行相关安全规范。
2.《中华人民共和国建筑工程安装工程质量验收规范》该规范规定了对建筑工程安装工程的质量验收标准和程序，其中对空调设备的安装质量和验收标准也有详细规定，以确保空调设备安装质量。
3.《中华人民共和国空调安装规范》这是我国专门针对空调设备安装而制定的规范，其中包含了空调设备的设计、施工、材料和验收等方面的要求，为空调安装提供了指导和规范。
二、空调安装的要求和标准1.安装位置选取空调室内机的安装位置应远离热源、湿度大的地方、直接受阳光照射以及易受到风的地方，确保空调设备的正常运行和散热。
2.管道敷设空调室内机和室外机之间的管道应经过合理的设计和敷设，确保空调设备的制冷或制热效果良好，同时避免管道磨损和泄漏等问题。
3.电源接线空调设备的电源接线必须符合国家电气安全标准，保证空调设备的安全使用，避免电气事故的发生。
4.设备固定空调设备的固定是保障其安全稳定运行的关键，需要采用专用的固定支架和固定螺栓，确保设备不会晃动或倾斜。
5.安装验收空调设备安装完成后，需要进行专业的验收，包括设备的运行性能测试、电气接地测试、并对管道和电线等进行检查，确保设备安全运行。
三、空调安装的相关责任1.施工单位责任施工单位需要保证空调设备安装工程的质量和安全，进行严格的工程管理和验收，并提供符合标准和规范的施工服务。
2.监理单位责任监理单位需要对空调设备安装工程进行监督和检查，确保施工单位按照相关标准和规范进行操作，并对安装质量进行评估和验收。
空调安装合格标准
空调安装合格标准主要包括以下几个方面：
1. 安装位置合理：空调安装的位置应该是通风良好、无障碍、离电源线、电视机等电磁设备远离的地方。
同时，空调室内机应该远离床头、餐桌等位置，以防止直接吹向人体。
2. 安装高度适宜：空调室内机的安装高度应该一般在2.3米以上，可根据实际情况适当调整。
若低于标准高度，则容易导致空调室内机的吹风范围受限，影响空调的效果。
3. 安装环境卫生：空调安装环境卫生应该整洁干净，杜绝灰尘和杂物进入空调的内部。
空调室内机应该经常清洁，定期更换过滤网。
4. 安装电源线合规：空调安装应该使用符合国家安全标准的电源线，并确保电源线的接线牢固，不得出现漏电等安全隐患。
电源线的长度应该满足空调运行的需要，不得悬空或拉伸。
5. 安装管道合理：空调的管道系统应该合理布置，且与墙面保持一定的距离，以便通风散热。
管道的施工应该牢固可靠，保证不泄漏，且不得经过易产生热源的设备或路径。
6. 安装稳定可靠：空调的室内机和室外机应该安装稳固，以防止发生摇晃、掉落等情况。
安装过程中，所有的外围连接件和支架都应该扭紧，确保牢固可靠。
以上是空调安装的一些合格标准，但具体标准还会根据不同国家、地区的法规和标准进行调整和补充。
因此，在进行空调安装时，还需参考当地相关规定，确保安装符合当地的合格标准。
空调安装施工及验收标准现代社会，随着科技的不断发展，空调作为一种重要的家居电器，已经成为人们生活中不可或缺的一部分。
在炎热的夏天，空调给人们带来了清凉和舒适，使生活更加美好。
然而，空调的安装施工质量直接关系到使用效果和使用寿命，因此有必要建立一套空调安装施工及验收标准，以确保用户的权益和安全。
首先，空调安装的施工标准应包括以下几个方面：1. 安装地点的选择：空调安装的地点应离墙面一定距离，避免影响空调的散热效果；同时要远离高温、潮湿等环境，以免影响空调的正常使用。
2. 安装高度的确定：安装空调室外机时，应考虑室外机的重量和安全距离，确保安装高度符合要求，同时要避免影响周围的美观与通风。
3. 线路和管路的敷设：空调室内外机之间的线路和管路敷设要牢固、整齐，要避免交叉、扭曲等现象，以确保空调系统正常运作。
4. 排水设计：在空调安装时，应合理设计室内外机的排水系统，确保水流畅，避免漏水和堵塞的情况发生。
5. 螺丝固定：在安装过程中，要确保螺丝的固定牢固可靠，避免在使用中出现晃动和松动的情况。
6. 施工材料的选用：在空调安装施工中，要选择质量好、符合国家标准的施工材料，以确保空调安装的质量和耐用度。
以上便是空调安装施工标准的几个方面，通过严格按照这些标准进行操作可以有效提升空调安装的质量水平。
其次，空调安装施工结束后，需要进行验收，验收标准主要包括以下几个方面：1. 整体外观检查：检查空调安装后的整体外观是否符合要求，包括线路、管路、室内外机等组件的摆放位置是否合理整齐。
2. 线路和管路检查：检查线路和管路的敷设是否牢固可靠、整洁有序，避免交叉、扭曲等情况。
3. 安装高度检查：检查室外机的安装高度是否符合标准，确保室外机的安全性和散热效果。
4. 系统运行测试：验收时要进行空调系统的运行测试，检查冷热风是否正常、温度等是否稳定，确保系统运行正常。
5. 排水系统检查：检查排水系统是否畅通，避免漏水和堵塞等问题。
空调施工安装标准
一、空调施工人员上门服务行为规范窍
1、统一着装鲸精神饱满源仪容、仪表整洁源夏天不穿拖鞋、短裤、
背心上门。
2、上门前需与客户联系錬确定具体时间和详细路线諒如有特殊原因
不能赴约或不能按时赴约鲸需事先给客户电话联系掠得到客户认可。
3、在施工过程中不准抽烟鲸不得将烟头、饭盒及安装中的垃圾鲸随
意丢在客户装修现场。
4、工作完成后浜有礼貌的向客户告别源如盯“在使用中有任何问题”
请随时给我们电话鲸再见坝
5、及时将相关表单交部门内勤处存档。
二、空调冷媒系统安装有
1、现场施工要求
1.1、统一着装。
1.2、现场张贴温馨提示牌。
1.3、如果是商用项目的需戴安全帽。
2、设备的搬运、摆放
2.1设备到现场后鲸室内机需两人搬运鲸不可拉扯包装拖动錬防止包
装带拉断摔伤人员或摔坏设备。
2.2、设备应整齐堆放在一间暂不会装修的房间里。
3、材料的摆放
3.1、材料小件用室内机拆下的包装盒装起来■■掠不要散乱的丢在地上W 铜管封好口鲸离地放置。
3.2、保温棉集中堆放更尽量保持外表清洁。
3.3、堆放场所具备防水、防晒条件荷尽量防尘。
4、设备安装
4.1、室内机下方必须双螺母固定。
4.2、丝杆不小于汹10mm;要保持垂直荷长度统一在机器的中间位置。
4.3、室内机水平安装士 1°以内荷需有足够的送回风空间荷有足够的维修、保养空间。
4.4、吊装室内机后应及时封口保护鲸防止杂物和灰尘进入。
4.5、室外机水平安装士 1°以内荷应保证足够的散热空间荷噪音应不影响到用户或是他人荷排风应不影响到他人荷应有足够的维修空间鲸维修口尺寸应在
300X300mn以上。
4.6、室外机基础高度200mm以上荷基础加防震垫荷防震垫厚度不小于10m询安装位置便于排水。
4.7、室外机分层摆应安装排风导管荷移除到外机风扇出风口处的导风隔栅荷风管边缘紧贴百叶根部鲸确保无缝隙荷建筑百叶的导风角度应小于水平20°鲸百叶的通风率不小于70疝风管与设备采用柔性连接鲸帆布高度150-300mm应保障气流循环的回风空间掠以及安装、维护所需空间。
4.8、HRV水平安装士 1°以内荷按照正确方向安装荷有足够的维修、保养空间荷维修口的尺寸为盯400X400mn以上荷室外的送、回风管的间距为风管直径的3倍以上荷室外侧的风客要进行绝热。
5、套管的安装 5.1冷媒管穿越屋顶防雨屋或穿越楼板鯨必须得到客户或其授权代
表签字认可鯨防水的施工工作需由客户方来做鲸我司防水不专业荷冷媒管贯通后室外侧应有一定向下的坡度鲸防止水回流。
5.2、冷媒管或排水管穿墙加套管保护荷套管的长度与装修后的墙体厚度相等荷套管内的缝隙应用阻燃烧材料填满。
5.3、剪力墙、有防火要求的应不使用PVC套管荷冷媒管、排水管穿墙应套管保护荷套管内的缝隙应用阻燃烧材料填满。
6、吊码的安装
6.1、确定冷媒管、排水管的走向和定位荷弹墨线。
6.2、安装冷媒管、排水管前应先安装码。
6.3、冷媒管、排水管的固定码间隔要统一美观茁固定间距应在格力
的技术要求内环1.2-1.5m/个鋅。
6.4、冷媒管与室内机连接300-500mm处应固定荷冷媒管转变处应固
^定O
6.5、排水管的固定间距为0.8-1.0m/个鲸转变处应固定。
6.6、排水管与室内机连接 300-500mm处应固定。
6.7、冷凝排水提升的横管段应固定。
6.8、立管固定码间隔为1.2-1.5nm/个荷立管转弯300-500mm处应固
定荷固定冷媒管的固定码应是绝热材料。
7、铜管的安装
7.1、冷媒管在没有连接设备前应封口保护荷三个月以上的冷媒管没有安装鲸应钎焊封口保护。
7.2、使用合适的扩口器荷冷媒管切割面应锂平茁去除内、外毛刺荷
扩口内表面光洁无伤痕荷
7.3、使用合适的胀管器荷冷媒管切割面应锂平去除内、外毛刺荷冷媒管套接应紧密荷焊接时冷媒管外表面应清洁。
7.4、使用合适的弯管器荷受弯的冷媒管外表面应无折皱荷冷媒管的弯管表面变形不可超过截面积的三分之一荷弯管角度不可超过90°。
7.5、使用力矩扳手荷在喇叭口处涂上醚油荷用合适的力矩进行紧固。
7.6、通过充氮试压的方式检测并保证无泄漏。
7.7、调节的氮气压力为0.02MPa荷充氮的压力根据冷媒管的大小、距离的长短可进行调节荷钎焊时要保证氮气通过鲸吹出来的氮气如微风吹到脸上的感觉荷钎焊冷媒管的外表面要保证清洁荷钎焊处的外表焊料刚好填满接缝荷冷媒管内壁没有氧化荷冷媒管内壁焊料刚好填满接缝。
7.8、分歧管安装应疔1、水平安装鯨偏差士 30°荷分歧管前后应大于 500mm勺直管才转弯荷分歧管与分歧管之间应大于1000mm勺直管。
7.9、室外机与室外机连接的分歧管应疔1、水平安装鲸偏差士 15°荷分歧管前端应大于500mm勺直管才转弯荷分歧管与分歧管之间应大于 1000mm勺直管。
&排水管的安装
8.1、没有提升泵的室内机自然排水荷要有落差牯保证以1/100以上
的排水坡度进行排水。
8.2、高静压的室内机的排水应做存水弯荷存水弯应安装维修口。
8.3、透气口应设置在冷凝排水主管的末端或中间位置荷透气口高于
该系统中的有的室内机的排水位荷透气口加弯头工管口朝下。
8.4、两边的分支管汇流时应错位接入主管荷冷凝排水主管应保证大于1/100以上的排水坡度荷排水管与排水管之间应用合适的胶水粘接。
8.5、水平管接入立管茁应以一定的落差接入荷避免排水倒流。
9、保温作业
9.1、分歧管用格力专用的保温材料荷附带的保温材料与保温接口之间用附带的胶布包扎良好鯨无裂缝荷保温无拉伸现象。
9.2、粘贴处牢固荷接缝处美观荷保温的切开面朝向内侧荷接缝处不需要胶布包扎。
9.3、三通保湿粘贴处牢固荷接缝处美观荷保温的切开面朝向内侧荷随机排水软管与排水连接保温粘贴良好荷保温材料套入随机排水软管的末端鯨粘贴良好。
9.4、喇叭口处保温疔保温材料应推到与室内机的外壳完全接触荷随机附带的保温套包扎好荷扎带的大小与保温材料符合鲸扎带上紧的力度均匀鲸外观美观。
9.5喇叭口处保温有保温管一直推到与室内机的外壳完全接触荷螺母处的保温外表面应再用长度100mm勺保温包扎荷用胶水粘贴良好。
9.6、保温材与保温材之间的保温疔接口之间的粘贴良好、美观荷接口之间整齐荷保温无拉伸变形荷接缝处不需要胶布包扎。
9.7、埋墙、埋地和室外冷凝排水管应做保温措施荷埋墙的保温外表应用铁丝网保护后方可进行墙体修补荷保温的粘接、修补须使用专用的胶水。
10、试压作业
10.1、冷媒系统试压前鲸应进行抽真空作业荷仙妮蕾德这的抽真空度
达到-0.1Mpa(-1kgf/cm
2
)°
11、配线作业
11.1、电气设备安装中选用的通信线鲸必须使用经国家强制认证产品荷配线连到端子板后鯨不能有裸露部分。
11.2、信号线、主电源与设备应用软质电线管鯨但长度不宜超过1.5m荷硬质电线管口和穿线孔应加装护圈。
护套等。
11.3、三相电源的三根相线即A、B C傷应分、分别使用黄、绿、红颜色的线鲸零线用黑色线晾地线为黄绿双色线荷系统接地必须安全可靠荷配线连到端子板后鲸不能有裸露部分。
12、冷媒追加
A、追加冷媒准备工作
1、通过抽真空确认真空干燥是已经完成。
2、计算应追加充填的冷媒量1那根据所配液管的尺寸和长度计算鋅°
3、计算公式参照《技术资料》或随机安装资料。
4、用电子秤正确称量出冷媒追加重量。
13、开机调试流程
A、调试前工具准备、检查
1、一字、十字螺丝刀、活动扳手、公制内六角扳手。
2、真空泵妙机器可以正常使用荷选择不小于40L/min的排气量荷冷
冻机油在油镜的1/3-2/3之间荷保证冷冻机油不污蚀鋅°
3、真空泵逆流截止阀、钳表、转接头连接、冷媒电子称（量程50kg）、
温度计
B、通电预热
1、分别接通所有室内机的主电源荷室内机通电前錬要检查单相电压为220V；述偏差在正负10%之内荷室外机通电前鲸要检查三相电的电压为380V；浜偏差在正负10%之内鲸相与相之间的电压偏差在正负 2%之内。
